Produkttyp	Dunstabzugshaube
Marke	Electrolux
Modell	EFC6940
Breite	60 cm
Tiefe	50 cm
Höhe	80 cm (verstellbar)
Gewicht	ca. 15 kg
Spannung	220-240 V
Frequenz	50 Hz
Energieeffizienzklasse	A+
Luftfördermenge (max.)	620 m³/h
Geräuschemission (max.)	65 dB(A)
Betriebsart	Abluft / Umluft
Beleuchtung	LED, 2 x 1,5 W
Filter	Aluminium-Fettfilter, optional Aktivkohlefilter
Steuerung	Drucktasten
Anzahl Motoren	1
Abluftdurchmesser	150 mm
Reinigung	Fettfilter spülmaschinenfest, Gehäuse mit feuchtem Tuch
Sicherheit	Überhitzungsschutz, automatische Abschaltung
Ersatzteile	über Kundendienst verfügbar

Häufig gestellte Fragen - EFC6940 ELECTROLUX

Wie installiere ich die Dunstabzugshaube richtig?

Die Installation sollte von einem Fachmann durchgeführt werden. Achten Sie auf die korrekte Befestigung an der Wand und den Anschluss an den Abluftkanal. Lesen Sie die Bedienungsanleitung vor der Installation.

Wie oft muss der Fettfilter gereinigt werden?

Der Fettfilter sollte je nach Kochverhalten alle 2-3 Monate gereinigt werden. Er ist spülmaschinenfest und kann bei 65°C gewaschen werden.

Kann ich die Aktivkohlefilter selbst wechseln?

Ja, der Aktivkohlefilter ist einfach austauschbar. Er sollte alle 6-12 Monate ersetzt werden, abhängig von der Nutzung.

Wie laut ist die Dunstabzugshaube im Betrieb?

Die maximale Lautstärke beträgt 65 dB(A), je nach gewählter Stufe. Im Normalbetrieb ist sie leiser.

Kann ich die Beleuchtung selbst wechseln?

Ja, die LED-Beleuchtung kann ausgetauscht werden. Schalten Sie vorher die Stromversorgung aus und verwenden Sie geeignete Ersatz-LEDs.

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Im Abluftbetrieb wird die Luft nach außen geleitet, im Umluftbetrieb über Aktivkohlefilter gereinigt und zurück in die Küche geführt.

Wie reinige ich das Gehäuse der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch mit mildem Reinigungsmittel. Vermeiden Sie scheuernde oder lösungsmittelhaltige Reiniger.

Welche Energieeffizienzklasse hat das Gerät?

Die Dunstabzugshaube hat die Energieeffizienzklasse A+, was für geringen Stromverbrauch steht.

Welche Abmessungen hat das Gerät?

Die Breite beträgt 60 cm, die Tiefe 50 cm und die Höhe ca. 80 cm (verstellbar). Das Gewicht liegt bei etwa 15 kg.

Wie bediene ich die Dunstabzugshaube?

Die Steuerung erfolgt über Drucktasten an der Front. Es gibt verschiedene Leistungsstufen und eine Beleuchtungstaste.

BEDIENUNGSANLEITUNG EFC6940 ELECTROLUX

Sicherheitshinweise 3

für den Küchenmöbel-Monteur 3

für den Benutzer 3

Allgemeines 4

Abluftbetrieb 4

Umluftbetrieb 4

Bedienung der Dunsthaube - EFC 6940-6941....5

Bedienung der Dunsthaube - EFC 1410....6

Wartung und Pflege 7

Reinigung 7

Metallfettfilter 7

Aktivkohlefilter 8

Austausch der Glühlampe 8

Technische Daten 9

Sonderzubehör 9

Kundendienst 9

Installation 10

Sonderzubehör/Wrasenschirm 83

Bevor Sie jedoch Ihre neue Dunsthaube in Betrieb nehmen, lesen Sie erst diese Bedienungs- und

Montageanleitung.

Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es wichtig, daß die Dunsthaube korrekt installiert wird und Sie die Sicherheitsvorschriften beachten.

Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen können.

für den Küchenmöbel-Monteur

• Das Abluftrohr muß zur Gewährleistung der spezifizierten Leistungswerte bei Abluftbetrieb einen Durchmesser von 150 mm haben. Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/125 mm, verwendet werden. Zusammen mit dem Reduzierstutzen kann der Ablaufschlauch mit 125 mm Durchmesser montiert werden.
• Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten: Elektroherde 500 mm Gasherde 650 mm Kohle- und Ölherdemin 700 mm
• Bei gleichzeitigem Betrieb von Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4PA (4x10 ^-5 bar) sein.
• Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.
• Bei Einleitung der Abluft in einen nicht in Betrieb befindlichen Rauch- oder Abgaskamin muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden. Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten.
• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.
• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.
• Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm² von außen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird.

• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.

• Da in Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftöffnung so groß wie Abluftöffnung”, kann durch eine größere Öffnung als 500-600 cm² der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.

• Der Betrieb der Haube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.
  • Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird:

— kurze, gerade Abluftstrecken
— möglichst wenige Rohrbögen
— Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen
— möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten).

- Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

für den Benutzer

• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.
• Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.
• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden.
• Bei Verwendung von verschmutztem Öl besteht erhöhte Selbstentzündungsgefahr.
• Es wird darauf hingewiesen, daß durch Überhitzung große_Brandgefahr besteht.
• Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Netz zu trennen. (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten).
• Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.

Allgemeines

Abluftbetrieb

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.
- Dazu wird der Original-Electrolux Aktivkohlefilter (siehe Sonderzubehör) benötigt.

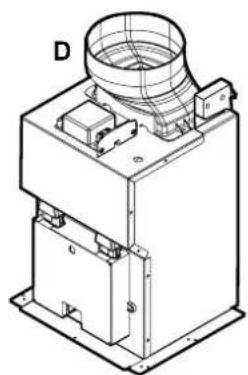

• Die Luft wird mit Hilfe eines an den Abluftstutzen D anzubringenden Rohres ins Freie geleitet. Bild 1.
- Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser Gebläseaustrittsstutzens haben, um die spezifizierten Leistungswerte zu erreichen.
Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/125 mm, verwendet werden. Das Betriebsgeräusch wird dann etwas höher. Zusammen mit dem Reduzierstutzen kann der Ablaufschlauch 125 montiert werden.

• Die Luft wird durch Aktivkohlefilter gefiltert und durch das obere Gitter am Abluftschacht wieder in die Küche geleitet.
- Für den Umluftbetrieb wird der Original Aktivkohlefilter Type 20 aus dem ELECTROLUX Sonderzubehör benötigt.

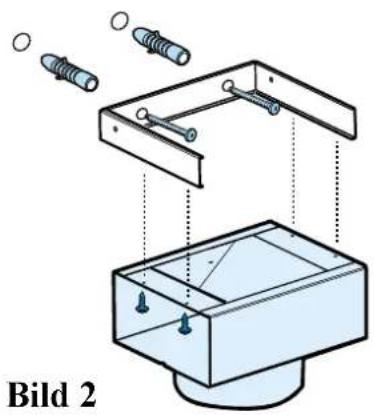

• Die Umluftweiche mit vier Schrauben ∅ 2,9x6,5mm befestigen. Bild 2.
• Die Position der Kamine kann wahlweise ausgetauscht werden. Soll die Haube in Umluftversion betrieben werden, muß der Kamin mit dem Gitter für den seitlichen Luftaustritt oben fixiert werden.

Bedienung der Dunsthaube - EFC 6940-6941

• Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunsthaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter.
• Die Funktion der Abzugshaube kann mit dem Kugelschalter oder über die Fernbedienung gesteuert werden (die Fernbedienung ist ein Sonderzubehör und muß separat bestellt werden - siehe Sonderzubehör). Jede Statusveränderung (Änderung der Drehzahl, Einschalten der Beleuchtung, usw.) ist an den veränderten Lichtsignalen des Kugelschalters und einem akustischen Signal erkennbar.

Der Kugelschalter dient auch als LED-Anzeige:

• Keine Anzeige:
  Die Abzugshaube ist ausgeschaltet.
• Grünes Licht:
  Abzugshaube cingeschaltet auf Stufe 1 (min.).
• Orangefarbenes Licht:
  Abzugshaube eingeschaltet auf Stufe 2.

- Rotes Licht:

Abzugshaube eingeschaltet auf Stufe 3 (max.).

- Rotes Blinklicht:

Abzugshaube eingeschaltet auf Intensivstufe (Zeiteinstellung 5 Minuten)

- Grünes Blinklicht:

Weist auf die Sättigung des Fettfilters hin – Fettfilter reinigen

- Orangefarbenes Blinklicht:

Der Kohlefilter gereinigt oder ausgetauscht werden muss.

Hinweis! Der Control Ball blinkt auch dann orange (um die Sättigung des Geruchsfilters anzuzeigen), wenn der Geruchsfilter (Kohlcfilter) nicht in die Haube eingebaut ist. Trotzdem das Reset der Anzeige ausführen. Dabei wie folgt vorgehen: die Intensivstufe wählen (der Kugelschalter zeigt ein rotes Blinklicht), nochmals drücken und zirka 3 Sekunden gedrückt halten, bis ein Signalton das erfolgte Zurückstellen meldet.

Einschalten der Abzugshaube - Bild 3

Der Kugelschalter ist ein Wippschalter.

Durch wiederholtes Drücken des Kugelschalters nach rechts wird die Abzugshaube eingeschaltet und die Absaugleistung bis zur Intensivstufe gewählt, wird nochmals nach rechts gedrückt, schaltet sich die Abzugshaube aus.

Einschalten der Beleuchtung - Bild 3

Den Kugelschalter nach links drücken: einmal für die erste Lichtstärke, zweimal für die zweite Lichtstärke,

beim dritten Drücken schaltet sich die Beleuchtung aus.

nach rechts drücken, um die Abzugshaube einzuschalten

nach links drücken, um die Beleuchtung einzuschalten

Kontrollvorrichtung für Fett- und Aktivkohlefilter

Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter zu reinigen beziehungsweise der Aktivkohlefilter auszutauschen ist (bei Umluftbetrieb mit Aktivkohlefilter).

LED-Anzeige Fettfilter

Die LED-Anzeige blinkt (grünes Blinklicht), wenn der Fettfilter

gereinigt werden muß.

Dies ist nach ca. 40 Betriebsstunden der Fall.

Lesen Sie die Wartungsvorschriften der Fettfilter.

LED-Anzeige Aktivkohlefilter

Die LED-Anzeige blinkt (orangefarbenes Blinklicht), wenn der

Kohlefilter gereinigt oder ausgetauscht werden muss.

Dies ist nach ca. 160 Betriebsstunden der Fall.

Lesen Sie die Anweisungen zum Austausch des Kohlefilters.

Zurückstellen der Sättigungsanzeige

Nach Reinigung oder Austausch des Fettfilters, die Intensivstufe wählen (der Kugelschalter zeigt ein rotes Blinklicht), nochmals drücken und zirka 3 Sekunden gedrückt halten, bis ein Signalton das erfolgte Zurückstellen meldet.

Korrekte Belüftung

Damit die Dunsthabue richtig arbeitet, sollten die Küchenfenster geschlossen sein. Bei Abluftbetrieb sollte jedoch ein Fenster in einem anderen Raum geöffnet sein, damit ein Luftaustausch stattfinden kann.

Bedienung der Dunsthaube - EFC 1410

• Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunsthaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden.
Auf der Vorderseite des Gerätes befinden sich die Schalter:

- Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunsthaube ausgestattet ist, ein- und auszuschalten.

- Schalter OFF/ON Stufe 1: Diese dient zum Einschalten der Geschwindigkeitsstufe 1 des Gebläses.

- Stufe 2: Diese dient zum Einschalten der Geschwindigkeitsstufe 2 des Gebläses.

- Stufe 3: Diese dient zum Einschalten der Geschwindigkeitsstufe 3 des Gebläses.

Bild 4

Korrekte Belüftung

Damit die Dunsthabue richtig arbeitet, sollten die Küchenfenster geschlossen sein. Bei Abluftbetrieb sollte jedoch ein Fenster in einem anderen Raum geöffnet sein, damit ein Luftaustausch stattfinden kann.

Wartung und Pflege

Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muß die Dunsthaube vom Stromnetz getrennt werden.

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Netz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.
• Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.
  • Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.

Metallfettfilter

- Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Sie sollten alle 4 Wochen herausgenommen und im Geschirrspüler bzw. von Hand gereinigt werden.

Öffnen der Metallfilter

- Verriegelung der Metallfettfilter zuerst nach vorn klappen, dann Filter nach unten herausnehmen. Bild 5.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung ohne Geschirr bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65° C. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen. Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

- Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel,

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original-ELECTROLUX-Aktivkohlefilter (siehe Sonderzubehör) benötigt.

- Reinigung/Austausch des Aktivkohlefilters Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat, am besten in der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C wählen und den Filter 10 Minuten lang trocknen. Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.

- Montage Den Rahmen i, der den Filter h trägt, abnehmen, dazu die Verriegelungen (g), um 90° drehen. Das Aktivkohlevlies in das Innere des Rahmens einsetzten und wieder in umgekehrter Reihenfolge befestigen. Bild 6.

- Zum Ausbau in umgekehrter Reihenfolge vorgehen.

- Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.

- Der Aktivkohlefilter kann beim ELECTROLUX-Kundendienst bestellt werden.

Austausch der Glühlampe

• Dunsthaube vom Stromnetz trennen.
- Lampenabdeckung mit einem Schraubenzieher vorsichtig entnehmen und entfernen. Bild 7.
• Die defekte Lampe gegen eine gleichartige neue austauschen.
• Lampenabdeckung wieder montieren.
- Bevor der Kundendienst gerufen wird, weil die Glühlampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.

Bild 6

Abmessungen (cm)Höhe 70-113 (Umluftbetrieb 78-122) 66-112 (Umluftbetrieb 75,5-122)

Breite 89,8 85-105

(59,8 mit Wrasenschirm SM 8060 oder SM 8062)

Tiefe 50 50,3

Beleuchtung 2 x 20 W 2 x 20 W

Fettfilter 1

1

Gesamtanschlußwerte

210W

210 W

Konstruktions- und Farbänerungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Sonderzubehör

Aktivkohlefilter Type 20

Mauerkasten

Beim Kundendienst erfragen

Abluftrohr

Beim Kundendienst erfragen

Nur für EFC 6940-6941:

Fernbedienung RM 6940

942 120 692

Wrasenschirm

siehe Seite 83

Kundendienst

Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).

Folgende Daten beim Anruf angeben:

1. Modellbezeichnung
2. E-Nr.
3. F-Nr.

Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern. Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

SERVICE

Handelt es sich um eine technische Störung?

Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern befinden sich im Abschnitt „Kundendienststellen“.)

Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:

Halten Sie möglichst genau fest:

• Wie äußert sich die Störung?
- Unter welchen Umständen tritt die Störung auf?

Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres

Gerätes auf dem Typenschild:

• E-Nr. (9 Stellen),

• F-Nr. (8 Stellen).

Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich.

Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben:

E-Nr .....

F-Nr .....

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

Installation

Auspacken

Überprüfen Sie bei Auspacken, ob das Gerät nicht beschädigt ist und ob alle Zubehörteile vollständig vorhanden sind

Plazierung

Die Dunsthaube muß in einen Mindestabstand von 50 cm bei Elektroherden und von 65 cm bei Gas- bzw. Gaskombiherden angebracht werden. Bild 8.

Zubehör/Montagematerial

1 Schlüssel (zum Festziehen von Schrauben mit Kopf des Typs TORX)
1 Montageschiene
5 Holzschrauben 5 x 45 mm (für die Befestigung an der Wand)
5 Dübel ∅ 8 mm (für die Befestigung an der Wand)
4 Blechschrauben 2,9 x 6,5 (für die Befestigung des Kamins)
4 Blechschrauben 4 x 8 (für den Zusammenbau des Kaminbügels)
4 Blechschrauben 3,5 x 9,5 (um das Umlenkgitter am Bügel zu befestigen)
2 Blechschrauben 3,5 x 13 (für den Zusammenbau des Umlenkgitters)
4 Blechschrauben 4 x 20 (um den Schirm an der Haube zu befestigen)
4 Blechschrauben 3 x 9 (Nur EFC 1410: für die Befestigung der Rahmen)
1 Luftumlenkgitter (3 Teile zum Zusammenbau)
1 Kaminhalter (3 Teile zum Zusammenbau)
1 Reduzierstutzen ∅ 125-120 mm

Bild 8

Montage - Bild 9-10-11-12-13

Einleitende Maßnahmen für die Montage

Festlegen, ob Abluft- oder Umluftbetrieb gewünscht.

Bei Abluftversion kann das obere Kaminteil umgedreht werden, so dass die Auslaßschlitze im unteren Kaminteil eintauchen und nicht mehr sichtbar sind. Für Umluftbetrieb müssen die Schlitze nach oben gerichtet werden (sh. Abfolge A-C, Bild 9).

Die Kaminhalterung zusammenbauen (3 Teile):

Die drei Teile müssen mit 4 Schrauben aneinander befestigt werden, die Größe der Halterung ist regulierbar und muss der Innenbreite des Teleskopkamins entsprechen. Bild 10.

Das Umlenkgitter zusammenbauen (3 Teile - nur für Umluftbetrieb):

Die drei Teile müssen mit 2 Schrauben aneinander befestigt werden, die Größe des Umlenkgitters ist regulierbar und muss der Breite der Kaminhalterung entsprechen, an der es dann befestigt wird. Bild 10.

Nur für EFC 6940-6941:

Der Mantel ist zu erwerben, siehe Deckblatt und Seite 83 für die verfügbaren Mäntel.

Nur für EFC 1410, Bild 11:

• Den Rahmen an die Motorgruppe montieren (a).
  • Die Lampen und das Bedienfeld im Motorraum anschließen (b).
• Mit 4 Schrauben den Rahmen an der Motorgruppe befestigen (c).

- Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern (1); dann die Montageschablone so positionieren, dass ihre Mittellinie mit der zuvor an der Wand gekennzeichneten Linie bzw. die Schablonenunterseite mit der Unterseite der montierten Haube übereinstimt (2).

- Zwei Löcher ∅ 8 mm bohren und die Montageschiene mit Mauerdübeln und zwei Schrauben fixieren (3).

- Die Haube aufhängen (4), ausrichten (5-6) und vom Haubeninneren her einen Punkt zum definitiven Fixieren der Haube (7) kennzeichnen. Die Haube abnehmen und ein Loch ∅ 8 mm bohren (8); dann einen Mauerdübel einfügen und die Haube definitiv mit einer Schraube fixieren (9).

- Zwei Löcher ∅ 8 mm auf der Oberseite in Deckennähe bohren (10), zwei Mauerdübel einfügen und den Kaminhalter mit zwei Schrauben fixieren (11).

Wird die Haube mit Umluftbetrieb verwendet, muss Umluftweiche F mit vier Schrauben 2,9x6,5 am Kaminhalter montiert werden; dann das Abluftrohr einfügen (12), um die Umluftweiche mit dem Luftaustritt D der Haube zu verbinden.

Arbeitet die Haube mit Abluftbetrieb, darf die Umluftweiche nicht montiert werden; in diesem Fall ist ein Abluftrohr (12) zwischen Außenrohrleitung und Luftaustritt der Haube D einzufügen.

Achtung! Das Abluftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen gesondert erworben werden.

- Den Elektroanschluss vorbereiten (13), die Haube jedoch noch nicht ans Netz anschließen.

- Den Wrasenschirm in den Motorraum einfügen und mit vier Schrauben (14) fixieren. Nur für EFC 1410: Die seitlichen Bügel des Mantels können mithilfe der beiden Schrauben, die sie an der Glasscheibe befestigen, in der Breite eingestellt werden. Bild 13.

- Den Kamin zuerst oben (15a) an der Kaminhalterung (15b) und dann unten (16a) an der Rahmenoberseite (16b) fixieren und mit vier Schrauben 2,9x6,5 verbinden.

- Die Haube ans Netz anschließen und prüfen, ob sie ordnungsgemäß funktioniert.

SM 8090 (A = 90cm)- E-Nr. 942 120 654

SM 8060 (A = 60cm)- E-Nr. 942 120 700

SM 8091 - E-Nr. 942 120 655

SM 8092 (A = 90cm)- E-Nr. 942 120 656

SM 8062 (A = 60cm)- E-Nr. 942 120 701

SM 8093 - E-Nr. 942 120 657
