Producttype	Soundbar met home cinema audiosysteem
Merk	Panasonic
Model	SC-HTX5
Afmetingen (B x H x D)	1050 mm x 444 mm x 482 mm
Gewicht	Ongeveer 30 kg
Voeding	AC 220-240 V, 50 Hz
Stroomverbruik	73 W (standby: 0,4 W, HDMI-modus uitgeschakeld: 0,1 W)
Totaal uitgangsvermogen	285 W RMS
Vermogen voor (L/R)	90 W per kanaal (4 Ω)
Subwoofervermogen	105 W (3 Ω)
Audio-ingangen	2 x analoog (TV, AUX4); 2 x optisch (TV, AUX2); 1 x coaxiaal (AUX3); 2 x HDMI (BD/DVD IN, AUX1); 1 x HDMI-uitgang (TV OUT)
Geluidsfuncties	Dolby Virtual Speaker, SFC (Music, Movie, etc.), Dolby Pro Logic II, Whisper-Mode Surround, VIERA Link HDAVI Control
Instellingen	Bas, hoog, frontbalans, afstanden luidsprekers, lip-sync, attenuator, dynamische compressie
Meegeleverde accessoires	Glazen plank, steunen, schroeven, kabelgoten, afstandsbediening (N2QAYB000417), batterijen (R6, AA)
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen oplosmiddelen (benzine, thinner, alcohol).
Veiligheid	Ventilatieopeningen niet blokkeren; niet blootstellen aan water of vuur; loskoppelen indien langdurig niet gebruikt; batterijen buiten bereik van kinderen houden.
Onderdelen en repareerbaarheid	Niet zelf repareren. Neem contact op met de dealer of een erkend servicecentrum. Opties: SH-FX70 (draadloze surround speakers).
Algemene informatie	Audiosysteem voor home cinema. Compatibel met HDMI CEC, HDAVI Control 4. Bedrijfstemperatuur: 0°C tot 40°C.

Veelgestelde vragen - SC-HTX5 PANASONIC

Hoe sluit ik de soundbar aan op mijn televisie?

Gebruik een HDMI-kabel tussen de TV OUT-uitgang van de soundbar en de HDMI-ingang van de televisie. Sluit voor het geluid ook een optische of stereo phono-kabel aan. Selecteer vervolgens de juiste ingangsbron (HDMI, TV, enz.) op de soundbar.

Waarom is er geen geluid ondanks dat het apparaat is ingeschakeld?

Controleer of de ingangsbron correct is geselecteerd, of het geluid niet is gedempt (MUTE) en of de kabels goed zijn aangesloten. Gebruik het testsignaal (toets TEST) om elke luidspreker te controleren. Zorg er ook voor dat het volume niet op het minimum staat.

Hoe activeer ik de Dolby Virtual Speaker surroundmodus?

Druk op de toets VIRTUAL SPEAKER op de afstandsbediening om te schakelen tussen de modi REFERENCE en WIDE. Gebruik voor extra effecten de toets SFC (MUSIC/MOVIE) of PLII voor Dolby Pro Logic II.

Wat te doen als de afstandsbediening niet reageert?

Vervang de batterijen (R6/AA) met inachtneming van de polariteit. Controleer of de code van de afstandsbediening overeenkomt met die van het apparaat (REMOTE 1 of 2). Richt de afstandsbediening op de sensor zonder obstakels en houd hem uit de buurt van tl-verlichting.

Hoe sluit ik draadloze surround speakers aan?

U moet de optionele kit SH-FX70 gebruiken. Plaats de meegeleverde digitale zender in de bijbehorende aansluiting aan de achterkant van de versterker en sluit vervolgens de surround speakers aan op de SH-FX70. Eenmaal aangesloten, gaat de indicator W branden op het display.

Hoe reset ik naar fabrieksinstellingen?

Houd de toets −SETUP, OFF ongeveer 2 seconden ingedrukt. Navigeer met de pijltjestoetsen om RESET te selecteren, kies vervolgens YES en bevestig met OK. Alle instellingen worden hersteld.

Waarom is het geluid vervormd of overstuurd?

Schakel de attenuator in het configuratiemenu in (ATTENUATOR: ON). Dit verlaagt het analoge ingangsniveau om vervorming te voorkomen. Controleer ook of het volume niet te hoog staat en of de luidsprekers niet beschadigd zijn.

Hoe verlaag ik het stroomverbruik in standby?

Ga in het configuratiemenu naar HDMI en vervolgens STNBY en selecteer OFF. Het verbruik daalt tot ongeveer 0,1 W, maar de functie Standby Through wordt uitgeschakeld.

Wat betekent de foutmelding F61 op het scherm?

Het beveiligingscircuit is geactiveerd door oververhitting, een kortsluiting of overmatig volume. Schakel het apparaat uit, laat het afkoelen, controleer de aansluitingen van de luidsprekers en verlaag het volume. Als het probleem aanhoudt, neem dan contact op met een dealer.

Hoe gebruik ik de VIERA Link-functie?

Sluit de soundbar via HDMI aan op de Panasonic (VIERA) televisie. Zorg ervoor dat HDAVI Control op beide apparaten is ingeschakeld (instelling CTRL op ON). U kunt dan het volume en de aan/uit-bediening regelen via de afstandsbediening van de televisie.

GEBRUIKSAANWIJZING SC-HTX5 PANASONIC

Standersysteem voor Home Theater

Model nr. SC-HTX5

Wij danken u voor de aankoop van dit product.

Voor optimale prestaties en veiligheid verzoeken wij u deze instructies zorgvuldig te lezen.

Lees deze gebruiksaanwijzing volledig door voordat u dit product aansluit, bedient of afstelt.

Bewaar deze gebruiksaanwijzing voor latere naslag.

Inhoudsopgave

Voor gebruik	Bijgeleverde accessoires......3 Veiligheidsmaatregelen......4 Overzicht van de bedieningsfuncties......5 Voorbereiding afstandsbediening...6
Aansluiting	Installatie en assemblage van het meubel......7 Home Theater aansluitingen ... 10 Basisaansluitingen......10 Toestellen aansluiten met HDMI- terminal (TV, DVD-recorder, enz.)......10 Een STB (set top box) enzovoort aansluiten......11 Instelling voor automatisch overschakeling van de ingangsbronaar STB (set top box)......11 Aansluiting van toestellen zonder HDMI-terminal (DVD-speler, videorecord, enz.)......12 Andere aansluitingen......13 Een tweede installmenta aansluiten die HDMI ondersteunt......13 Aansluiting van geluidsapparatuur (cd-speler, enz.)......13	Aansluiting stroomsnoer......13 Aansluiting van de draadloze surround luidsprekers......14 Controle uitgangsniveauaus van de luidspreker......15 U kurz de geluidsuitgang controleren met een testsignaal.....15 Instelling van de uitgang van de luidspreker (subwoofer, draadloze surround luidspreker)....15
Afspelen	Genieten van film en muziek....16 Genieten van akoestische veldefecten......17 Dolby Virtual Speaker......17 SFC (Sound Field Control)......17 Akoestische velden annuleren......17 Bij de aansluiting van de draadloze luidsprekers......17 Surround afspelen......17 SFC (Sound Field Control)......17 Dolby Pro Logic II......17 Gebruik makes van de VIERA Link "HDAVI ControlTM"......18 Wat u kunt doeon met de VIERA Link "HDAVI Control"......18 Functies en instellingen......20 Gebruik makes van de "WHISPER-MODE SURROUND"......20 Gebruik makes van "GAME" (GELUID)......20 Muting (Volume verlagen)......20 Instelling van de uitgang van de luidspreker (subwoofer, draadloze surround luidspreker) tijdens het afspelen......20 Instelling van menu-items......21 Aanpassen van de geluidskwaliteit......21	Volumebalans van de Voorluidsprekers aanpassen......21 Instellen van de afstand......21 Besparen van stroomverbruik in de stand-by (HDMI uit)......21 VIERA Link "HDAVI Control"installing......22 Bijstelling van de vertragsstijdussen de audio en video door de audio-uitgang te vertragen......22 Schakenussen dual geluiden......22 Helder geluid bij een laag volume......22 Schakenen van de attenuator (verzwakker)......23 Instellen van ingangsignalen......23 Terugstelfunctie (fabrieksinstillingen)......23 Wanner andere toestellen (minisystem, AV verst., enz.) die door Panasonic zijn gefabriceerd, tegelijkkircuit werden met de bedieningen op de afstandsbediening van dit system......23
Probleemoplossing en andere informatie	Foutmeldingen......24 Digitale signalen die op dit system afgespeeld+kunnen worden......24 Onderhoud......24 Verklarende wordenlijst......25 Specifications......25	Gids voor het verhelpen van storingen......26

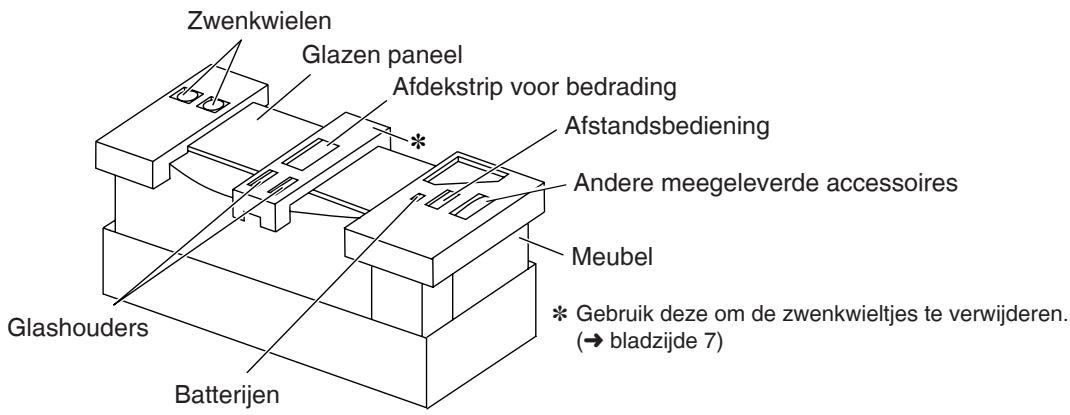

Bijgeleverde accessoires

Controleer en identificeer de bijgeleverde accessoires. Houd de schroeven uit de buurt van kinderen om inslikken te voorkomen.

☐ 1 Glazen paneel	☐ 2 Glasholders	☐ 4 Schroeven
☐ 1 Afdekstrip voor bedrading	☐ 4 Zwenkwielen	☐ 2 Schroeven
☐ 1 Stroomsoer	☐ 2 Batterijen (R6, AA)	☐ 1 Afstandsbediening (N2QAYB000417)

Verpakkingsinhoud

WAARSCHUWING!

• OM EEN GOEDE VENTILATIE TE VERZEKEREN, DIT APPARAAT NIET IN EEN BOEKENKAST, EEN INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT DE VENTILATIEWEGEN NIET DOOR GORDIJNEN OF ANDERE MATERIALEN WORDEN AFGESLOTEN, OM GEVAAR VOOR ELEKTRISCHE SCHOK OF BRAND TEN GEVOLGE VAN OVERVERHITTING TE VOORKOMEN.
• ZORG DAT DE VENTILATIE-OPENINGEN VAN HET APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN, TAFELKLEEDJES, GORDIJNEN OF IETS DERGELIJKS.
• ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP HET APPARAAT.
• DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER.

Het stopcontact moet dicht bij het apparaat zitten en gemakkelijk bereikbaar zijn.

De stekker van het netsnoer moet goed bedienbaar blijven. Om dit apparaat volledig los te koppelen van het elektriciteitsnet, trekt u de stekker van het netsnoer uit het stopcontact.

WAARSCHUWING:

OM HET RISICO VAN BRAND, ELEKTRISCHE SCHOK OF PRODUCTBESCHADIGING TE VERKLEINEN,

STELT U DIT APPARAAT NIET BLOOT AAN REGEN, VOCHT, DRUPPELS OF SPETTERS, EN MAG U GEEN VOORWERPEN WAARIN EEN VLOEISTOF ZIT BOVENOP HET APPARAAT PLAATSEN. GEBRUIKT U UITSLUITEND DE AANBEVOLEN ACCESSOIRES. VERWIJDERT U NIET DE AFDEKKING (OF HET ACHTERPANEEL). ER BEVINDEN ZICH GEEN ONDERDELEN IN HET APPARAAT DIE DOOR DE GEBRUIKER MOETEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN VAKBEKWAAM ONDERHOUDSPERSONEEL.

DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD KLIMAAT.

Tijdens het gebruik is dit product vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, gebruikt u dit product en de mobiele telefoon verder van elkaar vandaan.

Veiligheidsmaatregelen

Plaatsing

Zet dit systeem op een horizontale oppervlakte; uit de buurt van direct zonlicht, hoge temperaturen, hoge vochtigheid of sterke trillingen. Deze condities kunnen het apparaat en andere onderdelen beschadigen, waardoor de levensduur van het apparaat verkort wordt.

Ga niet aan het systeem hangen en klim er niet op. Dit kan grote verwondingen veroorzaken.

Plaats de televisie op de juiste manier op het systeem. Gebruik de stabiliseringsband om te voorkomen dat de televisie omvalt waarbij grote schade of verwondingen kunnen ontstaan.

Plaats geen voorwerpen op het systeem of op de planken die zwaarder zijn dan het aangeraden gewicht.

Wees voorzichtig, de TV steekt uit en kan u raken.

Wanneer u een standaard gebruikt met een draaifunctie, dient u deze zo te installeren dat het niet buiten het bovenste paneel van het meubel uitsteekt. Breng geen handen of voorwerpen binnen de draaicirkel.

Wanneer u een stander gebruikt met een draaifunctie, installeert u het meubel zo dat er een afstand tussen het meubel en de wand bestaat, zodat de tv de muur niet raakt.

Breng geen olie aan op de zwenkwieltjes (wielen).

Wees voorzichtig dat u uw vingers niet beknelt bij de installatie van het meubel.

Breng uw teen niet in de opening onderaan het meubel wanneer u deze verplaatst of installeert.

Voltage

Gebruik geen hoogspanningsbronnen. Dit kan resulteren in overbelasting van het systeem en zelfs in brand.

Gebruik het apparaat ook niet op gelijkstroom. Controleer zorgvuldig de stroomvoorziening wanneer u het systeem wilt gebruiken in een boot of op een andere plaats waar gelijkstroom wordt gebruikt.

Bescherming van het stroomsnoer

Verzeker u ervan dat het stroomsnoer op de juiste manier is aangesloten en niet beschadigd is. Verkeerde aansluiting of beschadiging van het stroomsnoer kan brand of een elektrische schok veroorzaken. Trek niet aan het systeem, buig het niet en zet het niet op het snoer.

Pak altijd de stekker vast wanneer u het netsnoer uit het stopcontact haalt. Verplaats het systeem niet wanneer de stekker nog in het stopcontact zit. Trek niet aan het snoer, want dit kan een elektrische schok veroorzaken.

Pak de stekker nooit met natte handen vast. Dit kan een elektrische schok veroorzaken.

Haal de stekker uit het stopcontact wanneer u het apparaat voor langere tijd niet gebruikt.

Vreemde stoffen

Laat geen metalen voorwerpen in het systeem vallen. Dit kan een elektrische schok of storing veroorzaken.

Verzeker u ervan dat er geen vloeistoffen in het systeem terechtkomen. Dit kan een elektrische schok of storing veroorzaken. Mocht dit gebeuren, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw handelaar.

Spuit geen insectensprays op of in de buurt van het systeem. Deze sprays bevatten gassen die kunnen ontvlammen wanneer zij in het systeem worden gespoten.

Glazen paneel

Bescherm het paneel tegen krassen.

Raak het paneel niet aan wanneer het kraakt. Raadpleeg uw handelaar voor een onmiddellijke vervanging.

Beschadig het glas niet en sla er niet krachtig op.

Reparatie

Probeer niet zelf dit systeem te repareren. Als het geluid wegvalt, wanneer de controlelampjes niet gaan branden, wanneer er rook uit het systeem komt, of wanneer er problemen bestaan die niet in deze gebruiksaanwijzing worden beschreven, trek dan de stekker uit het stopcontact en neem contact op met uw handelaar of een erkend reparatiecentrum. Reparatie, demontage of reconstructie e.d. door niet bevoegde personen kan resulteren in een elektrische schok of beschadiging van het systeem.

Het systeem zal langer meegaan als u de stekker uit het stopcontact haalt wanneer u het systeem gedurende langere tijd niet gebruikt.

Overzicht van de bedieningsfuncties

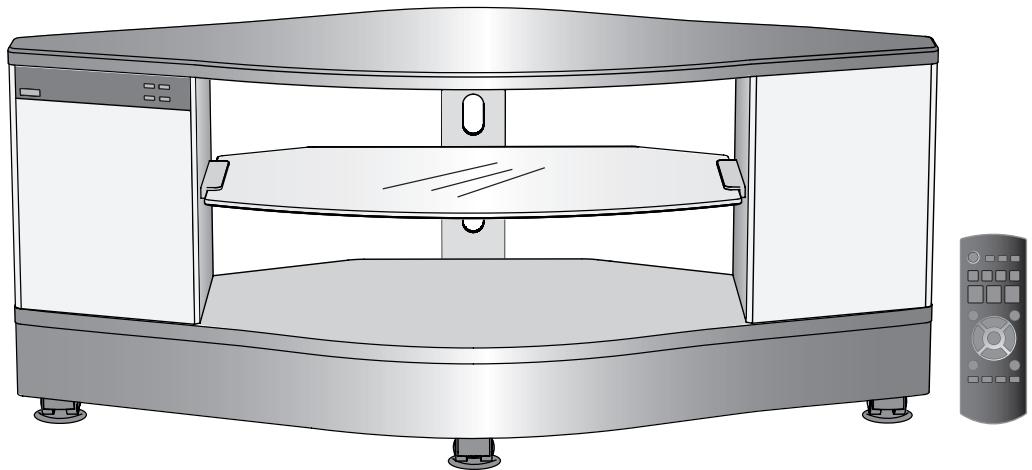

Dit systeem (meubel)

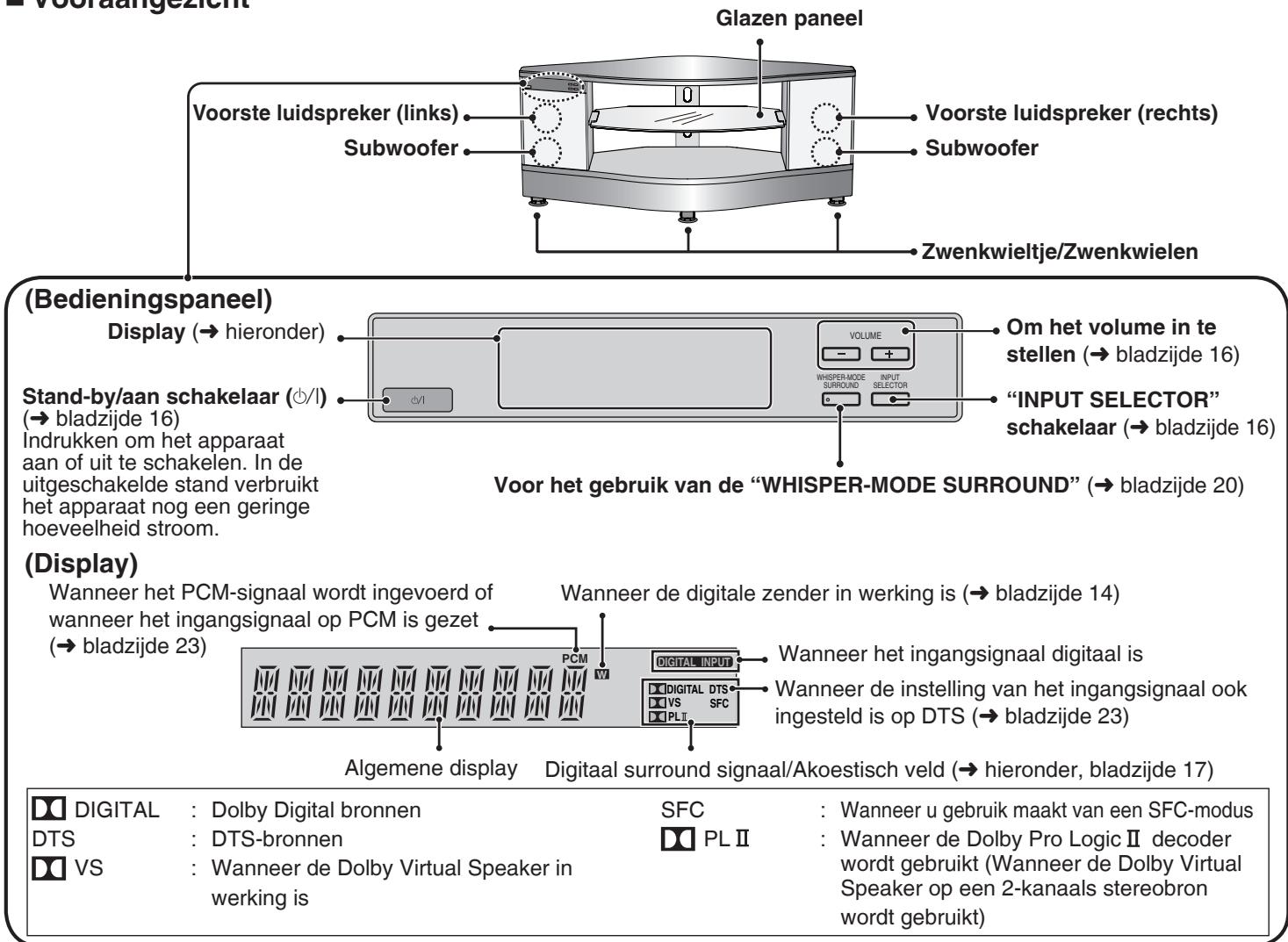

Vooraanzicht

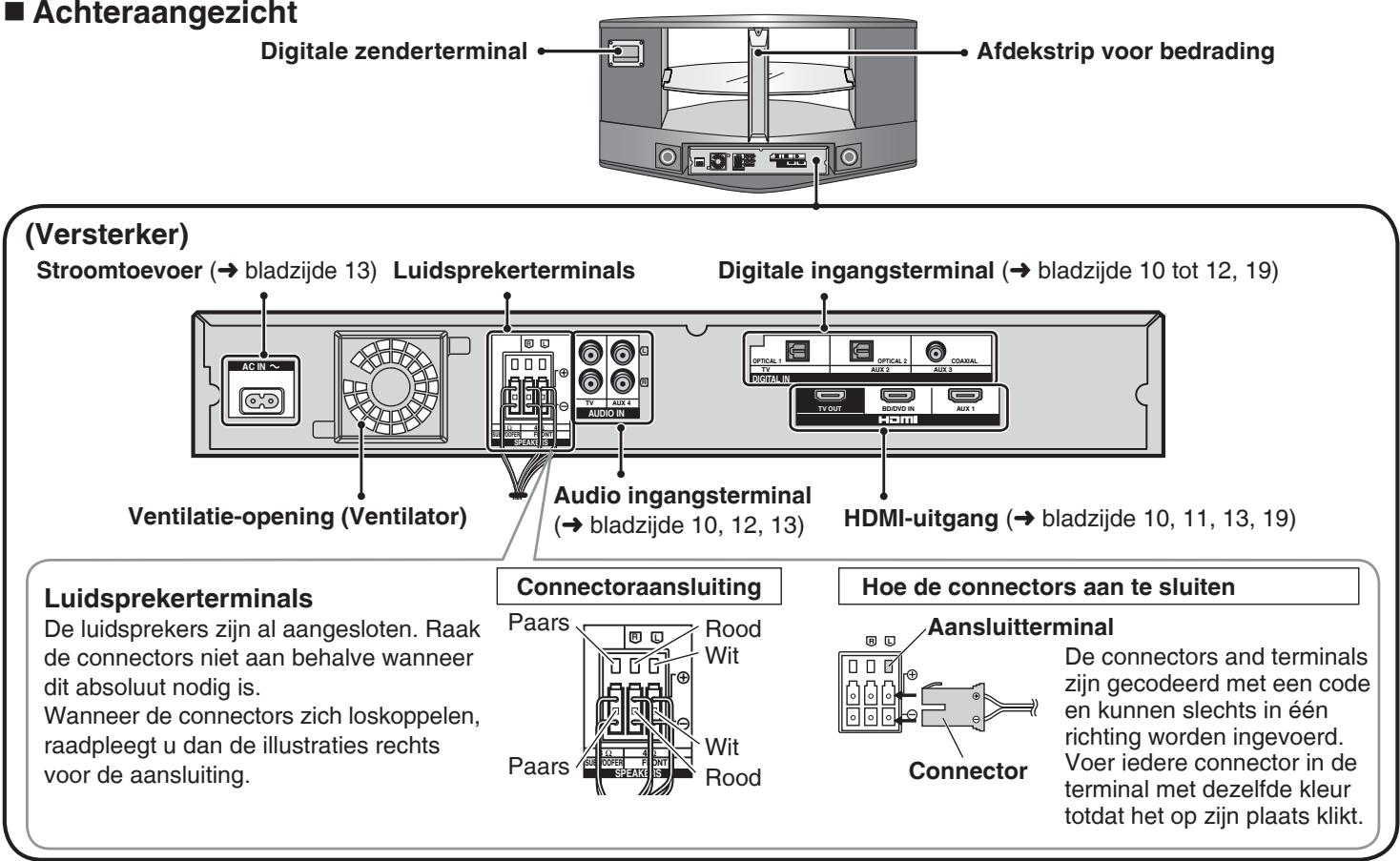

Achteraanzicht

Overzicht van de bedieningsfuncties

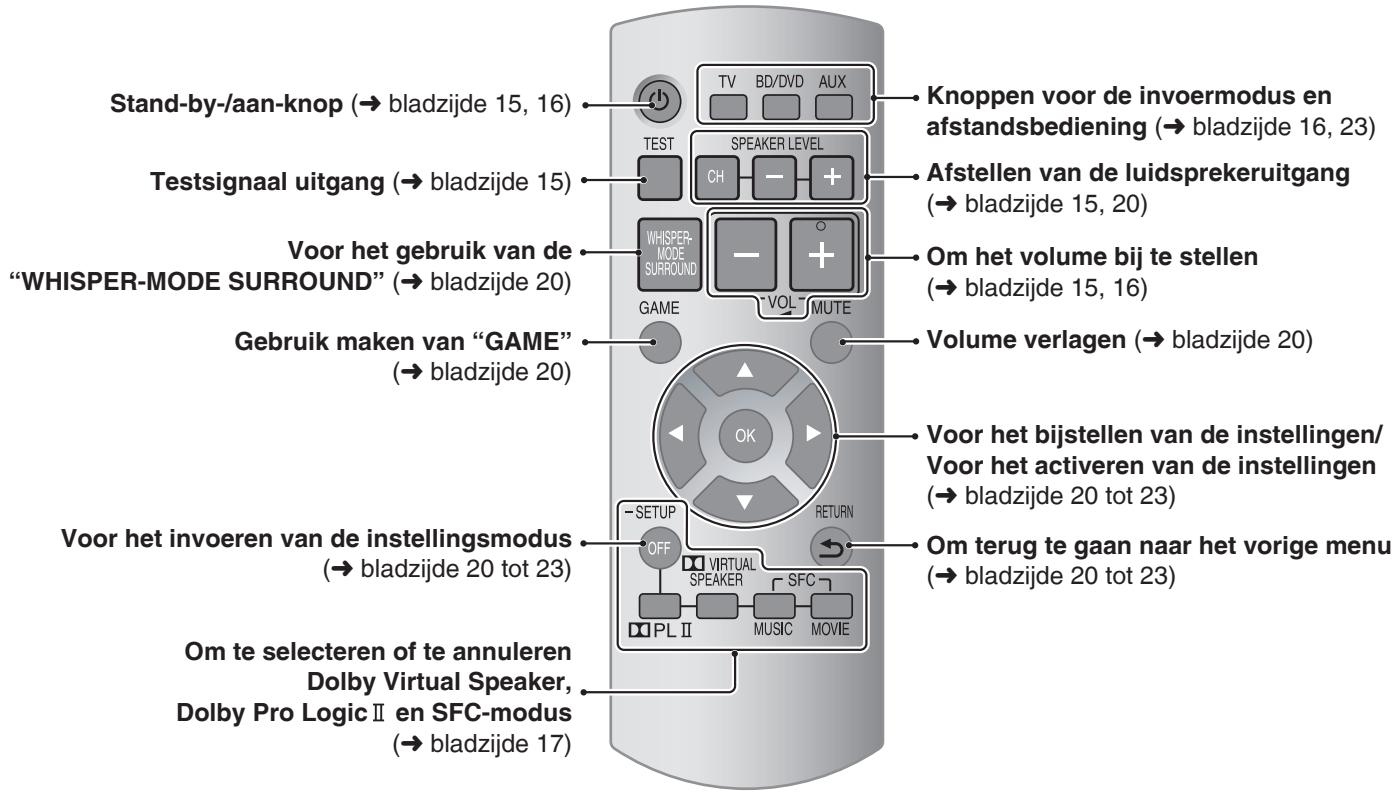

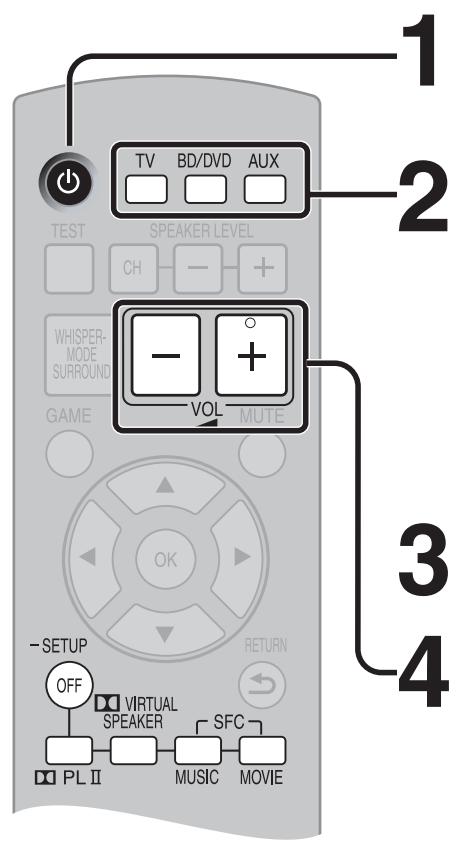

Afstandsbediening

Voorbereiding afstandsbediening

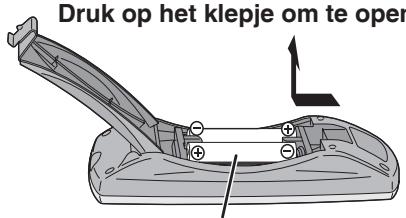

Plaatsen van de batterijen

(R6/LR6, AA)

Plaats de batterijen zodanig dat hun polen ( en ) overeenkomen met de aanduidingen in de afstandsbediening. Gebruik manganese of alkaline batterijen.

• Gebruik oude en nieuwe batterijen niet door elkaar.
• Gebruik geen verschillende soorten batterijen tegelijk.
• Haal batterijen niet uit elkaar en sluit ze niet kort.
• Probeer alkaline of manganese batterijen niet op te laden.
• Gebruik geen batterijen waarvan het omhulsel eraf gebladderd is.
• Verwarm ze niet en stel ze niet bloot aan vlammen.
• Laat de batterijen niet achter in een auto die gedurende lange tijd blootgesteld is aan direct zonlicht met deuren en ramen gesloten.

Het verkeerd behandelen van batterijen kan een lek van elektrolyt veroorzaken, wat zware schade aan de afstandsbediening kan veroorzaken.

Verwijder de batterijen wanneer de afstandsbediening gedurende langere tijd niet wordt gebruikt. Bewaar ze op een koele, donkere plaats.

Draag bij tot het behoud van het milieu.

• Lege en oplaadbare batterijen mogen niet bij het huisvuil worden geplaatst.

GEVAAR

Explosiegevaar wanneer de batterij op onjuiste wijze wordt vervangen. Vervang alleen door eenzelfde soort batterij of een equivalent type dat door de fabrikant wordt aanbevolen. Gooi gebruikte batterijen weg volgens de voorschriften van de fabrikant.

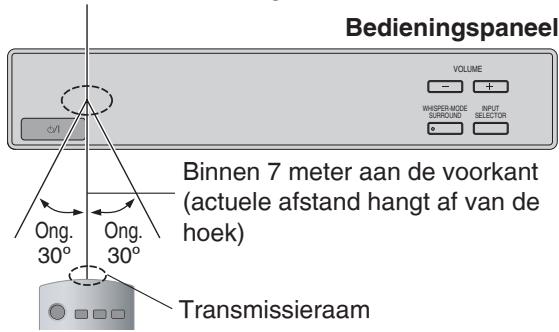

Het gebruik van de afstandsbediening

Sensor afstandsbediening

Opmerking

• Plaats geen voorwerpen tussen de signaalsensor en de afstandsbediening.
• Plaats de signaalsensor niet in direct zonlicht of in het sterke licht van een tl-buis.
• Houd het transmissievenster en de sensor van het systeem stofvrij.

Installatie en assemblage van het meubel

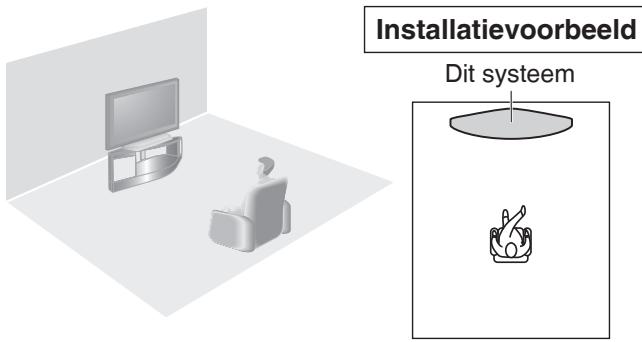

Installatie

Assemblage van de afdekstrip

■ Ten minste 2 mensen zijn nodig voor de installatie. - Gebruik een kruiskopschroevendraaier. (Gebruik geen elektrische schroevendraaier.) ■ Kies een stabiele locatie voor installatie. Hanteer het glazen paneel met zorg.

• Let erop het meubel op een platte, stabiele ondergrond te plaatsen zodat er geen gevaar bestaat dat het eraf valt. Neem voldoende veiligheidsmaatregelen om te voorkomen dat de televisie eraf valt. Verzeker u ervan de zwenkwielremmen in te stellen wanneer de zwenkwielen worden bevestigd.
• U kunt dit systeem zo installeren dat het gelijk aan de achtermuur loopt. Maar let erop dat u wat ruimte nodig zult hebben bij de installatie en de aansluiting.
• Plaats het niet voor gordijnen waar deze eventueel de ventilatieopening van het apparaat kunnen blokkeren.
• Vermijd op de luidsprekernetten te drukken bij het installeren.
• Wanneer de oppervlakte van de houten vloer zich niet goed bevindt, kan het zwenkwieltje een afdruk achterlaten.
• Zie hieronder voor het verwijderen van de zwenkwieltjes.

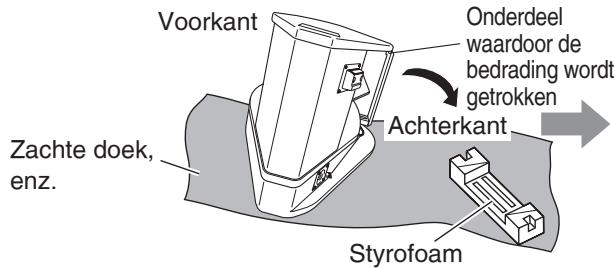

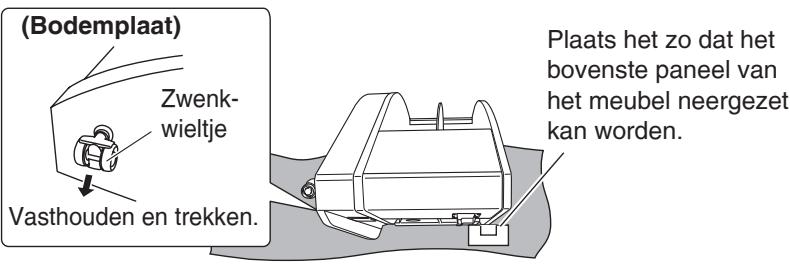

Verwijderen van de zwenkwieltjes

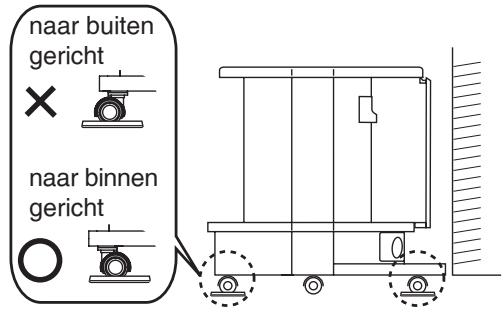

• Verwijdering van de zwenkwieltjes op onstabiele plaatsen. (dikke vloerbedekking, een vloer die van zacht materiaal is gemaakt, enz.)
• Om de zwenkwieltjes te verwijderen, zet u het Styrofoam omgekeerd (gemarkeerd met het op bladzijde 3,

verpakkingsschema) dat voor de verzending bovenaan in het midden geplaatst is, en kantel vervolgens het meubel zodat het bovenste gedeelte op het Styrofoam kan worden gelegd. Ten minste 2 mensen zijn hiervoor nodig.

Wanneer u geen Styrofoam bezit, legt u een zachte doek, zoals een deken, neer en kantelt u het meubel langzaam op de voorkant.

• Zet de lading niet op het gedeelte waar de draden doorheen geleid worden tijdens het terugkantelen van de achterkant van het meubel. (Verwijder het afdekplaatje van de bedrading (⇒ bladzijde 9) wanneer deze erop zit.)
• Houd vast en trek om te verwijderen.
• Zet niets op of in het meubel tijdens het verwijderen van de zwenkwieltjes. (U hoeft de versterker en luidsprekers niet te verwijderen, omdat deze bevestigd zijn.)
• Verzeker u ervan dat ten minste 2 personen de achterkant van het bovenste paneel stevig met twee handen vasthouden, wanneer het meubel verplaatst wordt nadat de zwenkwieltjes verwijderd zijn. (Houd het niet vast met het gedeelte waardoor de bedrading wordt getrokken.) Zie de volgende instructies waarin uitgelegd wordt hoe het meubel moet worden opgetild.

Hoe het meubel opgetild moet worden

Vanaf de voorkant en de achterkant van het rek tillen 2 personen het bovenste paneel in het midden van het rek op.

Verzeker u ervan dat uw handen niet het gedeelte raken waardoor de bedrading wordt gestoken.

Over het meubel

Zet er niets in behalve dan een TV. Zet vooral de volgende voorwerpen niet in de kast:

• Warme voorwerpen. Dit kan een afdruk achterlaten en deze kan er misschien niet meer afgaan.
• Vaas, enz. waarin water zit. Water kan over dit systeem spatten wanneer het omvalt en dit kan storingen veroorzaken.

Opmerking

Wanneer u iets op het bovenste paneel verplaatst, dient u dit op te tillen om het te verplaatsen. Wanneer u aan dit voorwerp trekt, kan het bovenste paneel van het meubel beschadigen.

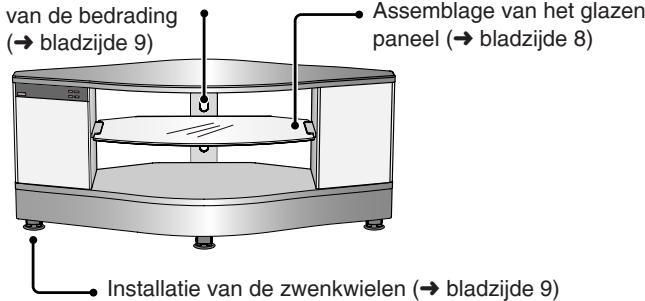

Assemblage van het glazen paneel

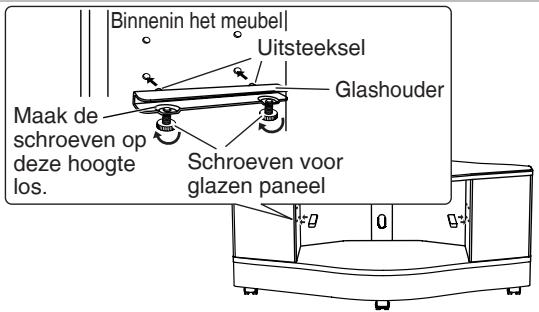

1. Draai de schroeven (bijgeleverd) voor het glazen paneel los en steek de uitsteeksels van de glashouders (bijgeleverd) in de gaten binnen in het meubel.

• Voer in de linker en rechter gaten in met dezelfde hoogte.
• De hoogte van de plank kan op 2 verschillende niveaus worden ingesteld.
• Wijzig de posities van de gaten voor de glashouder om de hoogte van de plank af te stellen.
• Wanneer u de plank niet installeert, bewaart u de glashouders op een veilige plaats.

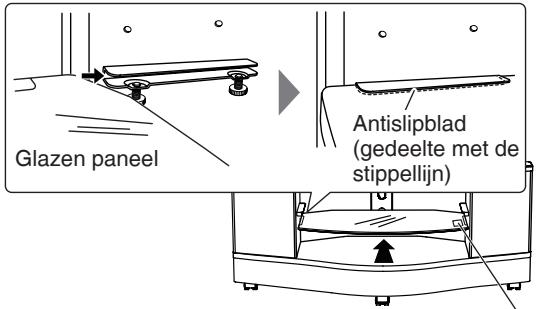

2. Schuif het glazen paneel (bijgeleverd) vanaf de voorkant tussen de glashouders.

• Voer het glazen paneel in waar bij de sticker maar boven gericht is en aan de rechterkant zit.
• Controleer of het glazen paneel tussen de twee glashouders is geplaatst voordat u het maar binnen schuift.
• Plaats het glazen paneel zo dat de antislipstrips worden verborgen onder de glashouders.

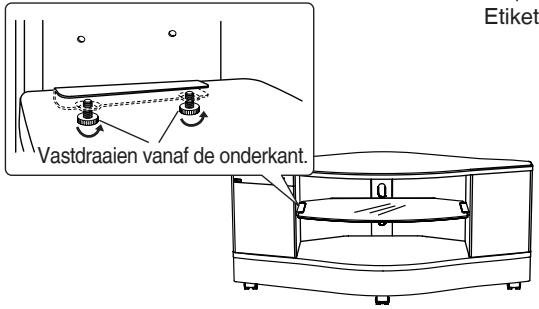

3 Draai de schroeven voor het glazen paneel vanaf de onderkant vast.

• Draai de schroeven voor de glazen staat stevig vast en bevestig het zodanig dat het zich niet kan verplaatsen.
• U kunt de schroeven gemakkelijk vastschroeven wanneer u de glazen staat een beetje optilt.

Over de installatie die op de planken worden neergezet

toestel (mm)

Instellingspositie	Positie van het paneel	Hoopte van compartment	Maximale diepte voor deplaatsing van toestellen	Aanbevolen bredte van het toestel	Breedte van het compartment
Bovenste plank®	Bovenkant	117	(Bovenaangezicht) Achterkant340 Voorkant	430	610
	Onderkant	144
Onderste plank®	Bovenkant	147
	Onderkant	114

Opmerking

• Zet er geen toestellen op de bovenste plank ④ en onderste plank ⑧ die meer dan 12 kg wegen.
• Er kan storing van het beeld voorkomen wanneer u een DVD-recorder op de bovenste plank ④ zet. Zet deze op de onderste plank ⑧ wanneer dit voorkomt.
• Wanneer u een installatie installeert met een ventilatierooster aan de achterkant, dient u zich ervan te verzekeren dat de ventilatieroosters niet geblokkeerd worden door het afdekgedeelte van de bedrading aan de achterkant van de kast.

Installatie van de televisie (Raadpleeg ook de handleiding van de televisie.)

Aanbevolen: 42 inches of minder

Plaats de TV-stander in het midden van de bovenste plank van de kast.

Opmerking

• Zet er geen toestellen op de bovenste plank en onderste plank die meer dan 80 kg op de bovenste plank.
• De TV-stander kan apart worden verkocht.
• Plaats de televisie op het meubel wanneer u deze erop plaatst. Wanneer u deze versleept, kan het bovenpaneel beschadigd raken. (Raadpleeg voor details de handleiding van de televisie.)

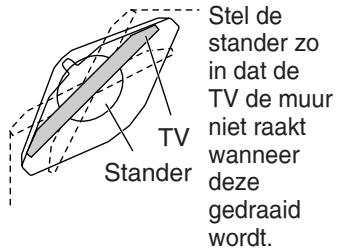

• Wanneer u een standaard met draaifunctie gebruikt, dient u voldoende afstand te bewaren zodat de tv de muur niet raakt.
• Dit systeem is niet magnetisch afgeschermd. Plaats er geen televisie op die op CRT-technologie is gebaseerd.

(Bovenaanzicht van de installatie) Muur

Stabilisatie van de televisie

Bevestig de televisie op het meubel zodat deze niet kan vallen.

■ Bevestiging aan het meubel

• Zorg ervoor dat u de meegeleverde schroef voor de stabilisatie gebruikt om de stabilisatieband enz. aan te brengen zoals op de rechter tekening wordt getoond. (Wanneer deze band niet bij de tv wordt geleverd, bevestigt u een band die in de winkel te koop is.) Bevestig de stabilisatieband in het voorgeboorde gat aan de onderkant, aan de achterkant van het meubel.

Opmerking

• Wanneer u de schroef te vast draait, zal deze in het rond draaien en kan de tv niet worden bevestigd.
• Zorg ervoor dat u bij dit systeem de stabilisatieschroef gebruikt.
• Wanneer u de stabilisatieband bevestigt die bij de tv wordt geleverd, volgt u de bedieningsinstructies voor de tv op.

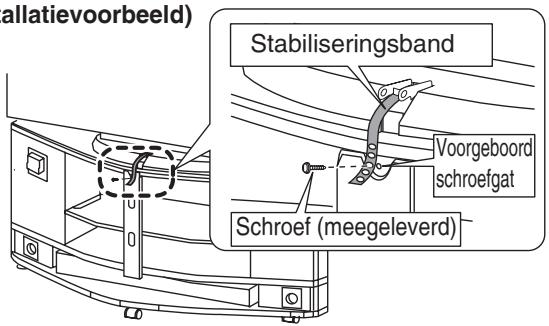

(Installatievoorbeeld)

De illustratie is een voorbeeld.

De vorm kan verschillen van het actuele product.

Assemblage van het afdekplaatje van de bedrading

1 Verzamel de draden die aan ieder instrument verbonden zijn.

• Voor aansluitingen met andere installaties die in dit systeem worden gezet, raadpleegt u de "Home Theater aansluitingen" (→ bladzijde 10 tot 13).

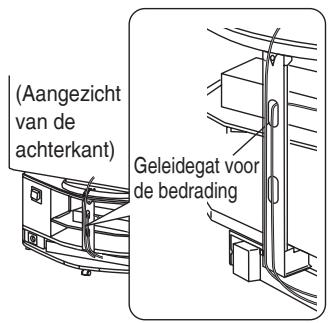

• Trek de kabels van de installatie op de plank uit het gat van de bedrading.

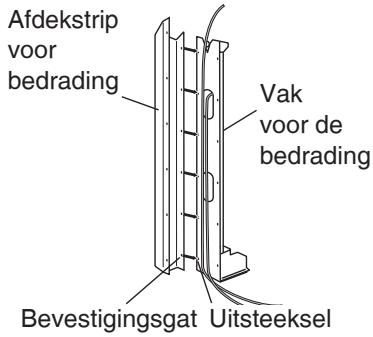

2 Breng het einde van het afdekplaatje van de bedrading in het vak voor de bedrading.

• Breng het bevestigingsgat van het afdekplaatje van de bedrading in het uitsteeksel van het vak.
• Het afdekplaatje van de bedrading kent geen richting waarin het moet worden bevestigd.

3 Breng het andere einde samen, druk en installeer het tot het klikt.

• Wanneer het afdekplaatje van de bedrading niet goed in lijn gebracht is, beweegt u het op en neer om het in de juiste positie te brengen.

Installatie van de zwenkwielen

Installeer de zwenkwielremmen onder alle 4 zwenkwieltjes om dit systeem te bevestigen en te zorgen dat het zich niet kan verplaatsen.

• Bij het installeren van de zwenkwielen, moet het deksel van het zwenkwieltje overeenkomen met de pijl van de zwenkwielrem zoals hieronder wordt getoond.

• Tenminste 2 personen zijn nodig voor de installatie van de zwenkwielremmen. Wees voorzichtig uw vingers niet te beknellen.
• Til het meubel op om de zwenkwielen te verwijderen. Zie bladzijde 7 over hoe het meubel opgetild moet worden.

(Richting van het zwenkwieltje)

Zorg ervoor dat de richting van de voorste en achterste zwenkwieltjes naar binnen is gekeerd, zodat de zwenkwielen niet uitsteken.

Home Theater aansluitingen

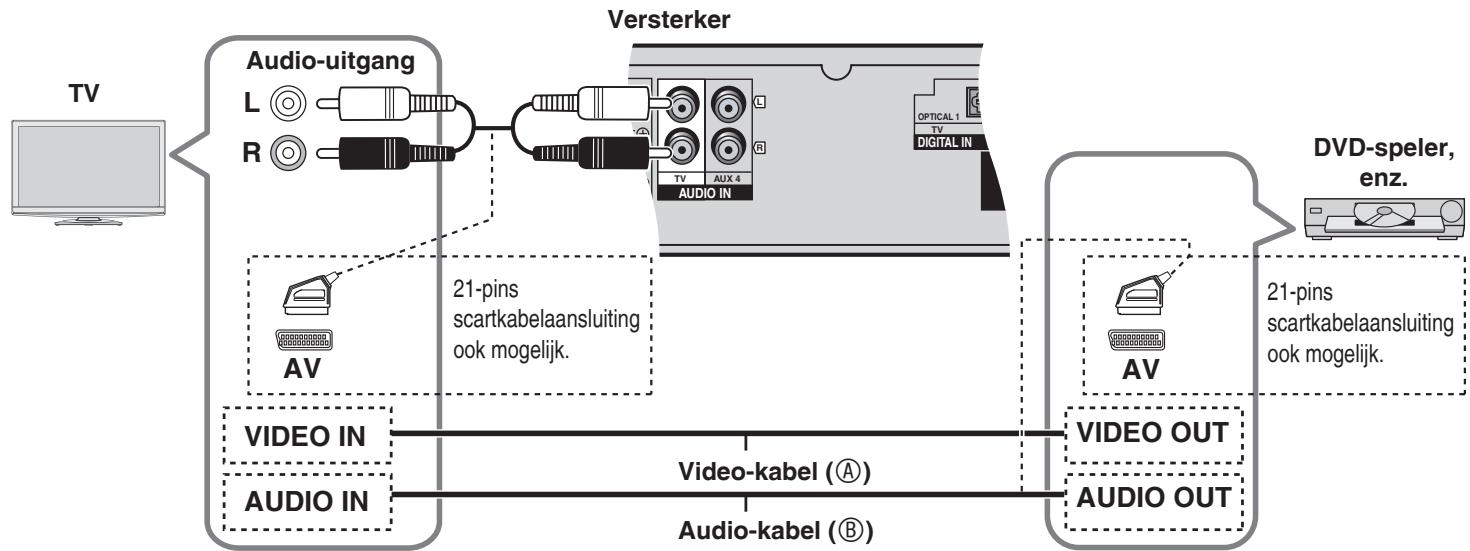

Basisaansluitingen

Aansluitkabel - Raadpleeg de bedieningsinstructies van de apparatuur die u aansluit voor het juiste type videokabel.

A: Sluit de videokabel direct aan de televisie aan vanaf de andere toestellen. B: Gebruik deze aansluiting zodat geluid van de apparatuur via de luidsprekers van de televisie kan worden gehoord, zelfs wanneer dit systeem in de stand-bymodus staat.

Verlaag het geluidsvolume op de televisie en selecteer "TV" nadat u de aansluiting hebt gemaakt zoals hierboven beschreven, wanneer u dit systeem wilt gebruiken.

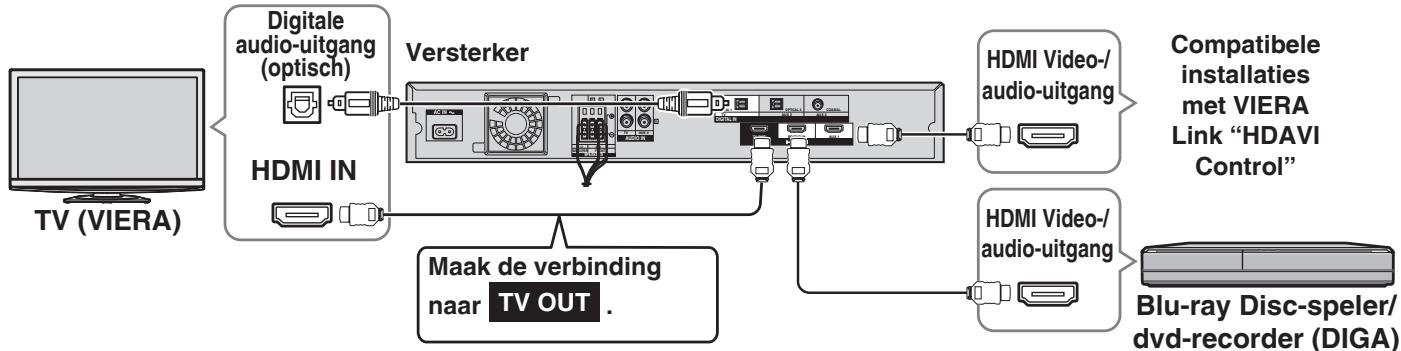

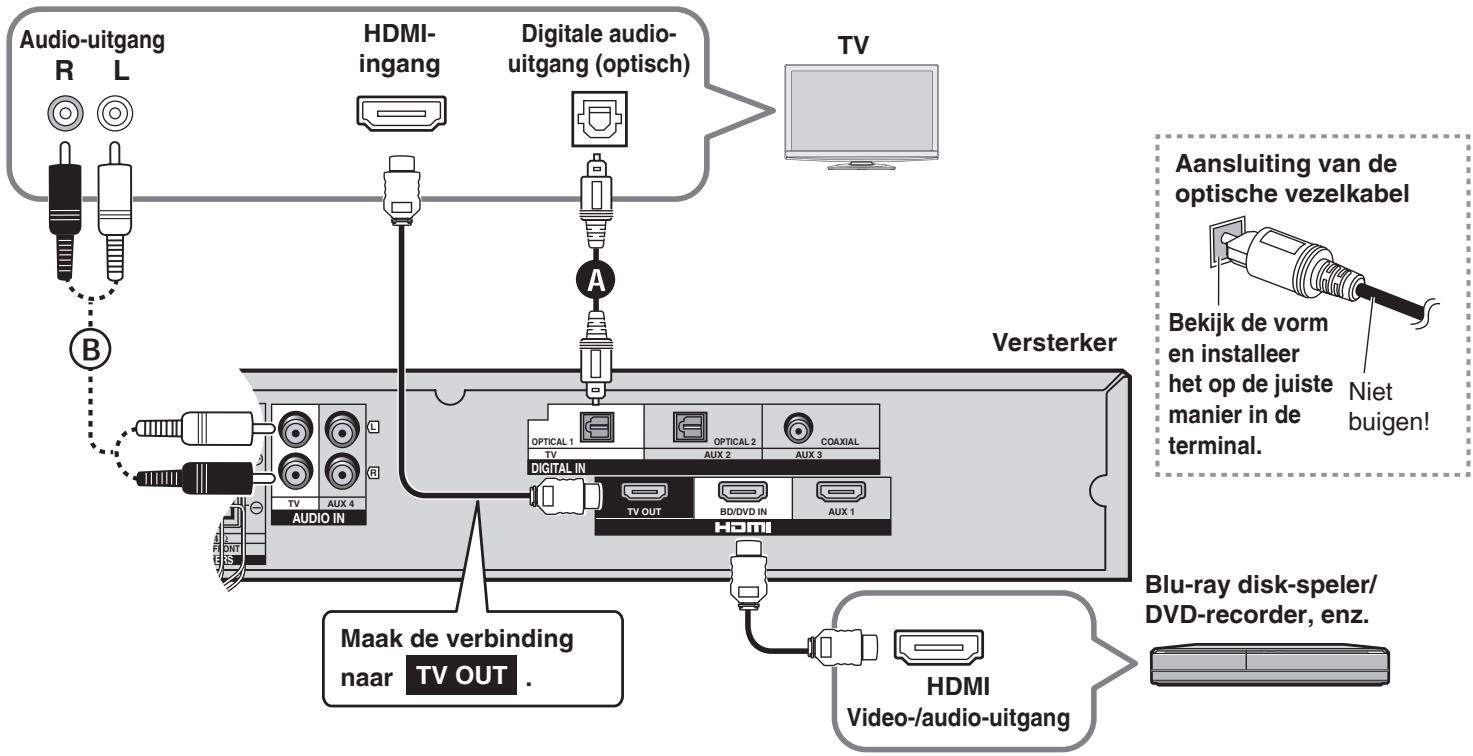

Toestellen aansluiten met HDMI-terminal (TV, DVD-recorder, enz.)

Aansluitkabel. Wanneer aansluiting A niet mogelijk is, maakt u aansluiting B. Wanneer beide al aangesloten zijn, heeft aansluiting A prioriteit op aansluiting B.

• Schakel alle onderdelen uit voordat u de aansluitingen maakt.
• Om de apparatuur aan te sluiten, raadpleegt u de betreffende gebruiksinstructies.

HDMI-kabel aantekeningen

• U wordt aangeraden de HDMI-kabel van Panasonic te gebruiken.
• Gebruik High Speed HDMI-kabels die het HDMI-logo bezitten (zoals op de omslag worden getoond).
• Wanneer u een 1080p signaal uitvoert, verzoeken wij u HDMI-kabels van 5,0 meter of minder te gebruiken.

Genieten met alleen de luidspreker van de TV

• Wanneer beeldapparatuur zoals een tv en een Blu-ray Disc-speler/dvd-recorder enzovoort is aangesloten op de HDMI-aansluiting (→ bladzijde 10, 11, 13) van dit systeem, worden beelden/audiosignalen van de Blu-ray Disc-speler/dvd-recorder enzovoort via dit systeem geleid en naar de tv verzonden, zelfs als dit systeem is uitgeschakeld met de stand-by/aan-knop van dit systeem. (Standby through function) Dit is handig als u alleen de tv-luidspreker wilt gebruiken.
• Afbeeldingen die opgenomen worden met x.v.Color of Deep Color (→ bladzijde 25) worden ook ondersteund.

Opmerking

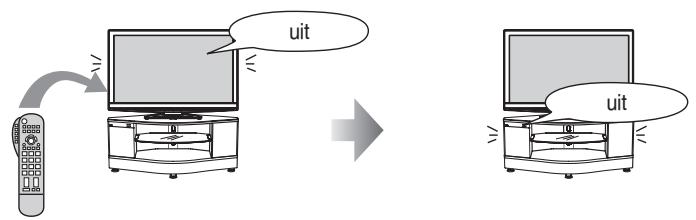

• Wanneer u dit systeem uitzet met gebruik van de aan-knop van dit systeem, worden de audio-/videosignalen van deze installatie die verbonden zijn met de HDMI-ingang voortgebracht via de televisie. Dit gebeurt zelfs wanneer u de ingang van dit systeem op iets anders hebt gezet dan de HDMI-ingang ("BD/DVD" of "AUX 1") voordat u dit systeem uitzet. (De selector gaat terug naar de vorige instellingen wanneer u dit apparaat opnieuw inschakelt.)
• Wanneer de installatie zowel aan de ingangsterminal van BD/DVD IN en de AUX1 terminal is aangesloten, worden de beelden/audiosignalen van de installatie voortgebracht waarvan de ingang als laatste is weergegeven.

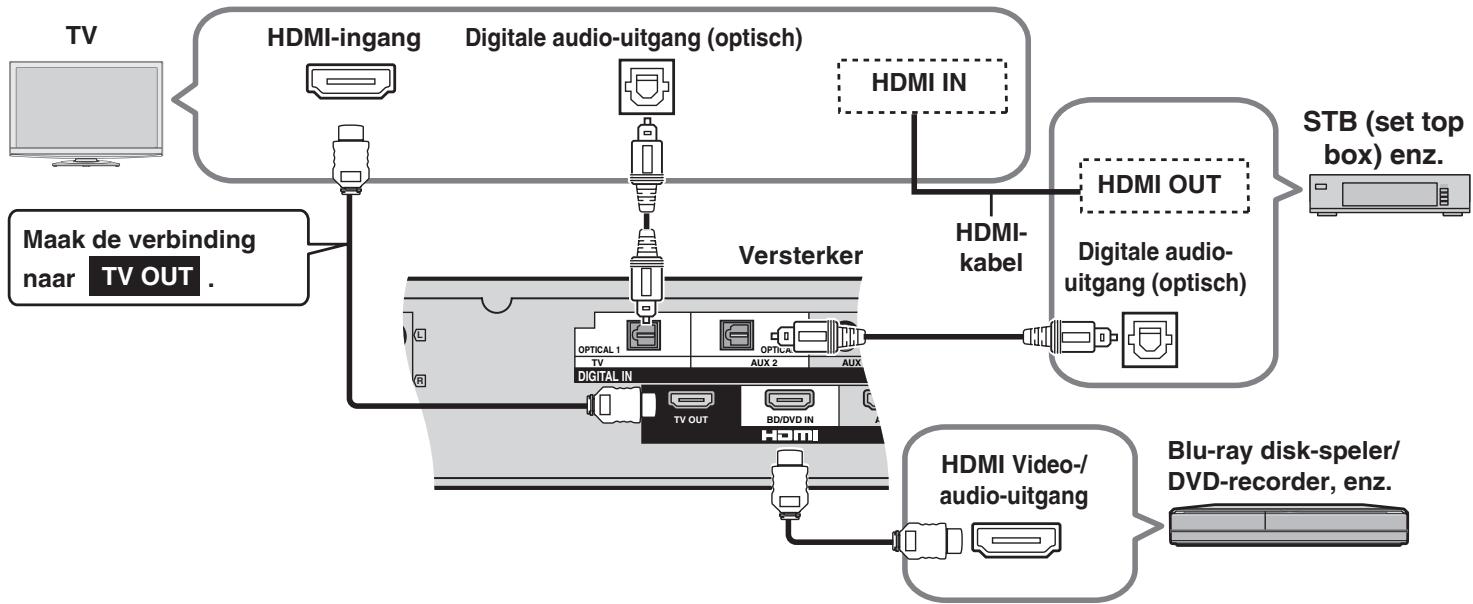

Een STB (set top box) enzovoort aansluiten

Gebruik deze aansluiting om te genieten van STB (set top box) multikanaalsbronnen op dit systeem.

Instelling voor automatisch overschakeling van de ingangsbron naar STB (set top box)

Wanneer u deze aansluiting maakt en u een Panasonic TV gebruikt (VIERA), kunt u automatisch overschakelen van de ingang van dit systeem door over te schakelen naar de ingangsbron van de TV (VIERA) naar de STB (set top box) in de volgende procedure: Voorbereidingen: Verzeker u ervan dat dit systeem is aangezet. (→ bladzijde 16)

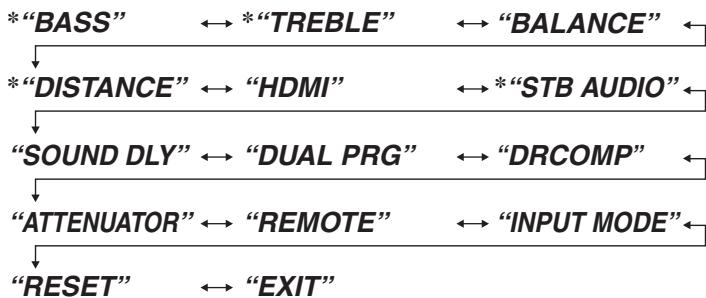

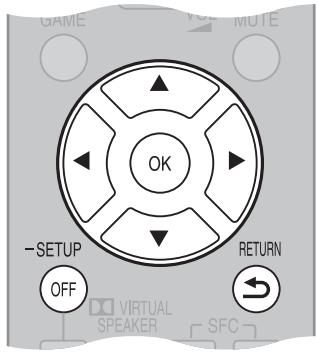

Om terug te gaan naar het vorige display/Om te annuleren tijdens stap 2 en 5: Druk op [RETURN].

Opmerking

• In stap 3 worden alleen "STB AUDIO" weergegeven wanneer het toestel aangesloten is aan de Panasonic TV (VIERA). Dit wordt ook niet weergegeven wanneer stap 1 niet is uitgevoerd.
• Als u de aansluiting na de instelling wijzigt, selecteert u eenmaal "OFF" en vervolgens weer "SET".
• Wanneer u "EXIT" selecteert en op [OK] drukt, wordt de instellingsmodus in stap 3 voltooid.

Home Theater-aansluitingen

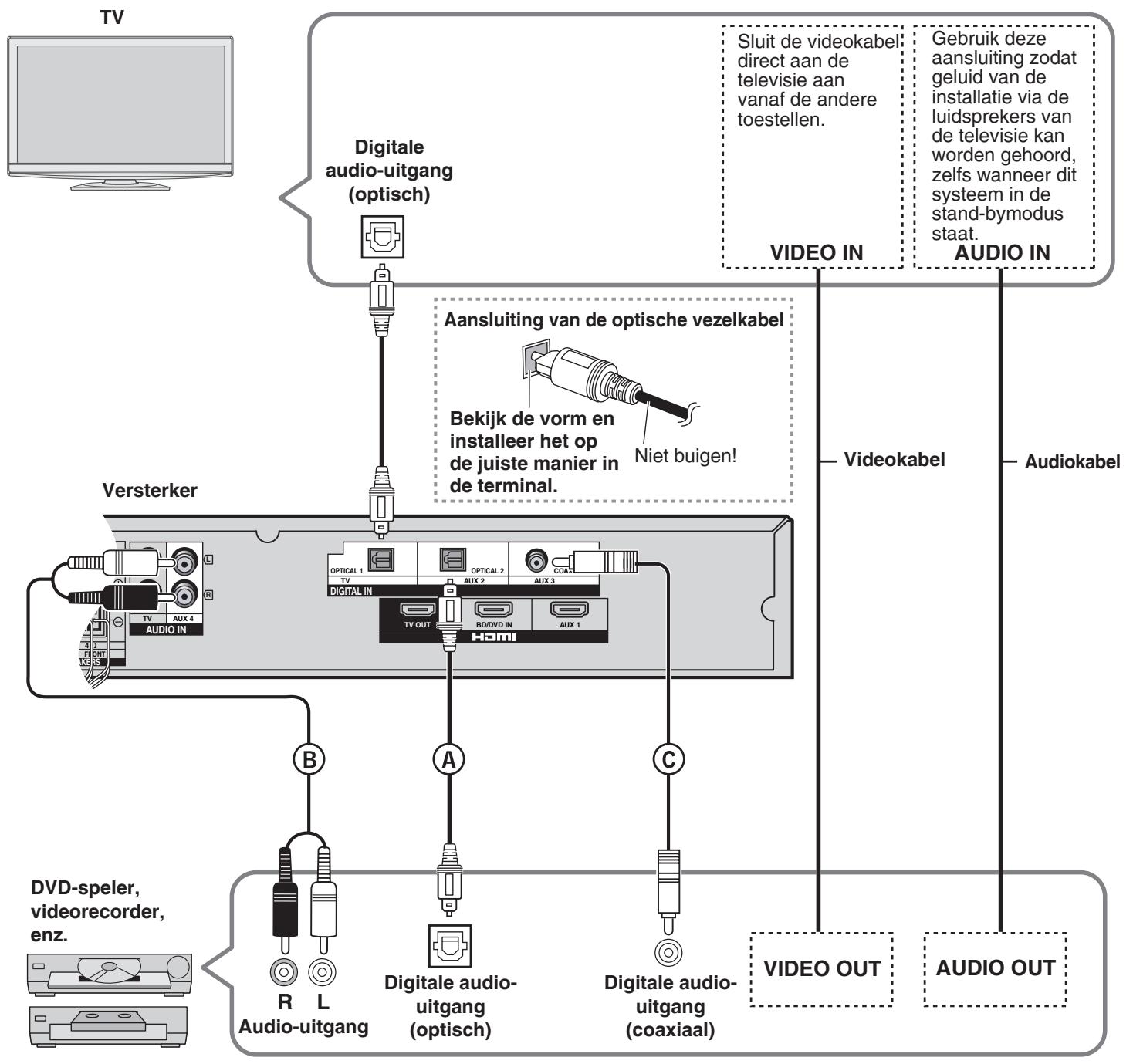

Aansluiting van toestellen zonder HDMI-terminal (DVD-speler, videorecorder, enz.)

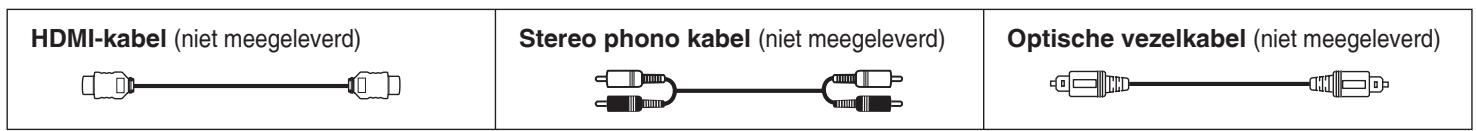

Aansluitkabel

Optische verzelkabel (niet meegeleverd)

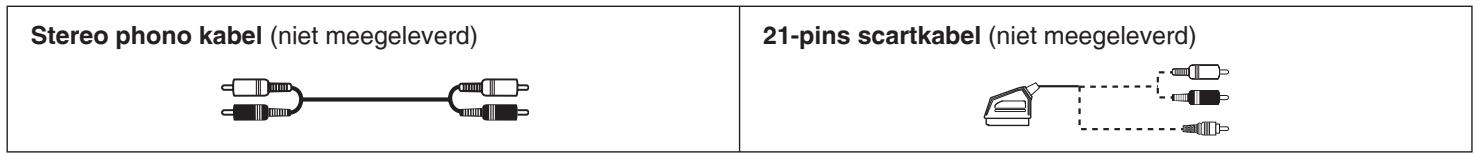

Stereo phono kabel (niet meegeleverd)

Coaxiale kabel (niet meegeleverd)

• Raadpleeg de bedieningsinstructies van het apparaat dat u aansluit voor het juiste type videokabel.

Maak de aansluiting volgens ④, ⑧ of ⑥, afhankelijk van wat geschikt is voor het apparaat.

Om een DVD-recorder aan te sluiten met ingebouwde videorecorder

(Wanneer de DVD-recorder een DVD-uitgangsterminal en een DVD/VHS-uitgangsterminal heeft, maakt u de volgende aansluitingen.)

Maak de bovenstaande aansluiting ⑧ voor de DVD-uitgangsterminal.

Maak de bovenstaande aansluiting ⑧ voor de DVD/VHS-uitgangsterminal.

• Schakel alle onderdelen uit voordat u de aansluitingen maakt.
• Om het apparaat aan te sluiten, raadpleegt u de betreffende gebruiksinstructies.

Andere aansluitingen

Aansluitkabel

HDMI-kabel (niet meegeleverd)

Stereo phono kabel (niet meegeleverd)

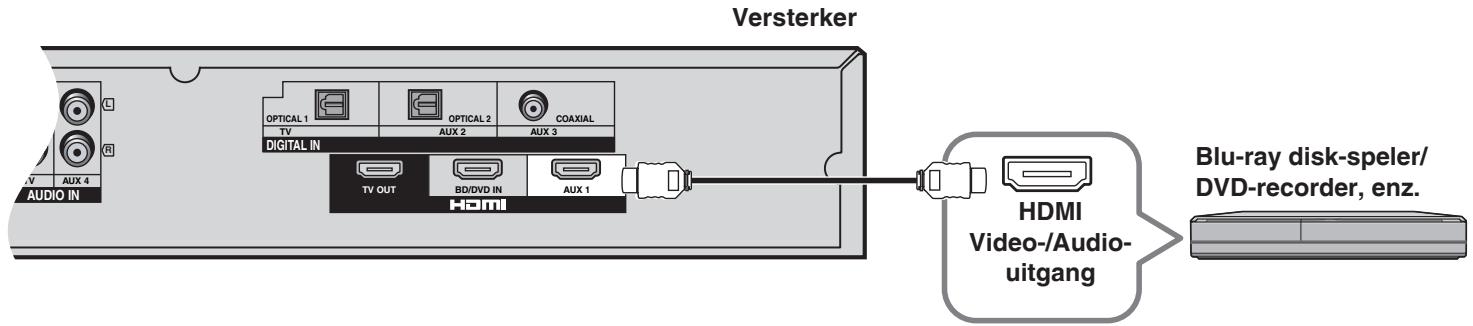

Een tweede apparaat aansluiten dat HDMI ondersteunt

• Zie bladzijde 10 om dit systeem aan de TV aan te sluiten.

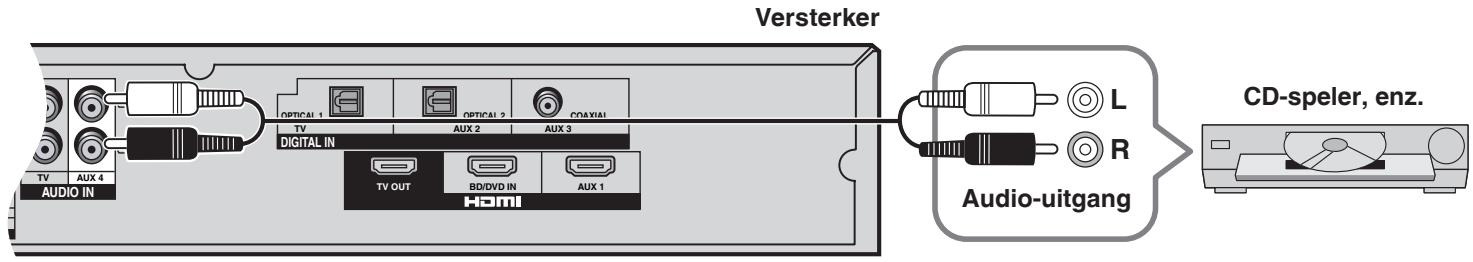

Aansluiting van geluidsapparatuur (cd-speler, enz.)

Aansluiting stroomsnoer

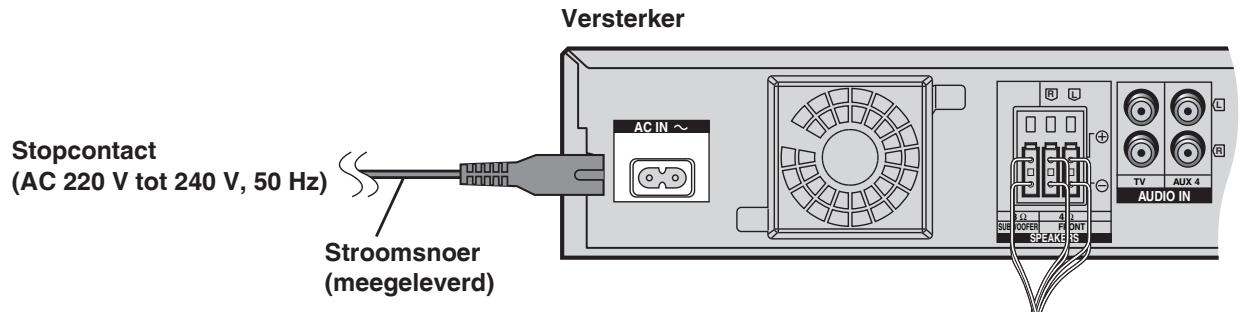

Sluit het stroomsnoer aan nadat alle andere kabels aangesloten zijn.

Dit systeem verbruikt ongeveer 0,4 W wanneer de netspanningskabel op het stopcontact is aangesloten (ongeveer 0,1 W (HDMI uit) (→ bladzijde 21)). Om stroom te besparen wanneer het systeem gedurende een lange periode niet gebruikt wordt, haalt u de stekker uit het stopcontact.

Verzeker u ervan dit systeem uit te zetten voordat u de stekker uit het stopcontact haalt.

Invoeren van connector

Zelfs wanneer de connector perfect ingevoerd is, afhankelijk van het type aansluiting dat gebruikt wordt, kan het voorste gedeelte van de connector uitsteken zoals in de tekening getoond wordt. Maar het systeem kan gewoon gebruikt worden.

Aansluitingsgat toestel Ongeveer 6 mm

Opmerking

• Het meegeleverde stroomsnoer mag alleen met dit systeem worden gebruikt. Gebruik het niet met andere apparaten. Gebruik het stroomsnoer ook niet voor andere apparaten met dit systeem.

Aansluiting van de draadloze surround luidsprekers

De surround luidsprekers zijn niet meegeleverd.

U kunt de linker- en rechtersurroundluidsprekers draadloos aansluiten met behulp van de Panasonic SH-FX70 (een set bestaande uit een digitale zender en een draadloos systeem, die apart worden verkocht) op dit apparaat.

Om deze opties te gebruiken, voert u de digitale zender in de terminal van de digitale zender op dit apparaat en sluit u de surroundluidsprekers aan op het draadloze systeem SH-FX70. Zie de bedieningsinstructies van de SH-FX70 voor meer informatie.

Zie bladzijde 17 voor akoestische veldeffecten wanneer de draadloze surroundluidsprekers zijn aangesloten.

• Zet dit apparaat uit voordat u de aansluitingen maakt.
• Om de installatie aan te sluiten, raadpleegt u de betreffende gebruiksinstructies.

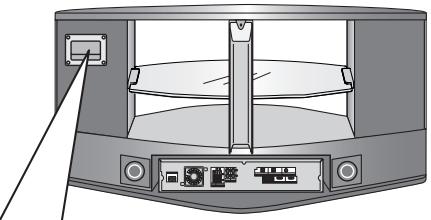

De digitale zender invoeren

① Druk met kracht op de lipjes aan beide zijden.

• Wees voorzichtig, want het deksel kan eruit springen.

Haal het deksel weg.

• Bewaar het deksel op een veilige plaats na het verwijderen.

③ Voer het stevig in, waarbij de kant met de sticker (met de 4 schroeven) naar voren is gericht.

Installatie van de surroundluidsprekers

De SH-FX70 is nodig om de surroundluidsprekers te installeren.

Surroundluidsprekers (links, rechts): Plaats ze links en rechts aan de achterkant van de luister- en kijkpositie.

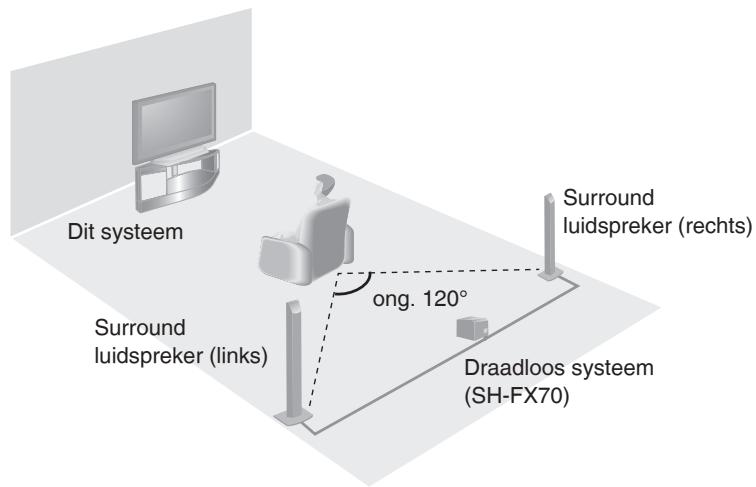

Installatievoorbeeld

Bij het aansluiten van het luidsprekersysteem SB-HS100A (niet meegeleverd)

SH-FX70 (niet meegeleverd) is een gecombineerd apparaat van de digitale zender en een draadloos systeem.

Opmerking: De surround-luidsprekers (links en rechts) zijn niet meegeleverd.

Opmerking

Stel de afstand in vanaf iedere luidspreker tot de luister- en kijkpositie. (→ bladzijde 21)

U kunt de vertragingstijd van het geluid aanpassen dat aankomt op de luister- en kijkpositie.

Wanneer het apparaat is aangezet (→ bladzijde 16) nadat de digitale zender is ingevoerd, wordt de digitale zender gedetecteerd en gaat W branden op de display.

(Gaat knipperen tijdens de detecterende operatie en gaat branden wanneer het gedetecteerd is.)

W

Display

"W" gaat branden terwijl de digitale zender wordt ingevoerd, maar in de volgende gevallen gaat het uit of gaat knipperen.

OFF: Wanneer het afspelen van de surround via de draadloze surround-luidsprekers niet mogelijk is, zoals wanneer de afspeelmodus stereo is (2-kanaals) of er een multi-kanaalsuitzending wordt ontvangen, inclusief digitale uitzending van een etherfrequentie.

Knippert: Wanneer de elektrische golven onderbroken worden (Wanneer de SH-FX70 uit staat)

Controleer het uitgangsniveau van de luidspreker

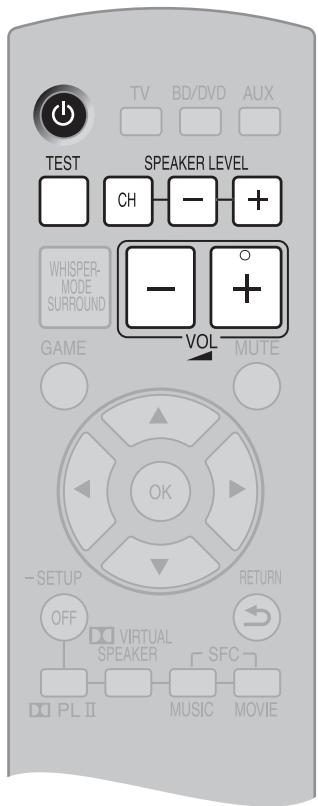

Richt de afstandsbediening op de signaalsensor (→ bladzijde 6) op het bedieningspaneel van dit apparaat.

U kunt de geluidsuitgang controleren met een testsignaal.

1. Druk op

om het apparaat aan te zetten.

1. Druk op

om het testsignaal voort te brengen.

Display luidspreker

L: Links voor, R: Rechts voor, SUBW: Subwoofer,

RS: Draadloze surround rechts, LS: Draadloze surround links

• Het testsignaal wordt voortgebracht vanuit een luidspreker binnen een tijd van twee seconden in de volgende volgorde:

Wanneer de draadloze surround luidsprekers gebruikt worden (→ bladzijde 14)

• Het testsignaal wordt voortgebracht vanuit een luidspreker binnen een tijd van twee seconden in de volgende volgorde:

TEST L → TEST R → TEST RS → TEST LS → TEST SUBW

1. Druk op

om het geluidsvolume bij te

Afstelbereik:

0 (Min) tot 50 (Max)

Stel het normale luister niveau in.

1. Druk op

om het testsignaal te stoppen.

Opmerking

Controleer de aansluitingen wanneer de luidspreker geen testsignaal voortbrengt. (→ bladzijde 5)

Instelling van de uitgang van de luidspreker (subwoofer, draadloze surround luidspreker)

Wanneer u vindt dat de uitgang van de subwoofer en de surround luidsprekers (alleen wanneer aangesloten → bladzijde 14) niet in balans zijn met de voorste luidsprekers, past u de uitgang van de luidspreker aan uw voorkeur aan.

1. Voer het testsignaal uit. (→ bovenstaande, stap 1 tot 3)
2. Druk op CH om een luidspreker te selecteren voor aanpassing.

Wanneer de draadloze surround luidsprekers gebruikt worden

SUBW (Subwoofer)

Wanneer de draadloze surround luidsprekers gebruikt worden (→ bladzijde 14)

SUBW (Subwoofer) → RS (Draadloze surround rechts) → LS (Draadloze surround links)

SPEAKER LEVEL

1. Druk op -+ om het uitgangsniveau van iedere luidspreker aan te passen.
2. Het testsignaal komt uit de luidspreker die aangepast is.
3. Het testsignaal wordt opnieuw uitgevoerd in bovengenoemde volgorde,

2 seconden na de bijstelling.

■ Herhaal stap 2 en 3 om het niveau van iedere luidspreker aan te passen.

1. Druk op

TEST

om het testsignaal te stoppen.

Afstelbereik:

• De voorste luidsprekers kunnen binnen deze operatie niet worden aangepast. Om de volumebalans van de linker en rechter voorste luidsprekers aan te passen, raadpleegt u "Volumebalans van de voorluidsprekers aanpassen". (→ bladzijde 21)
• Wanneer u "OFF" selecteert voor de aanpassing van de subwoofer, komt er geen geluid uit de subwoofer. Zelfs wanneer u ieder kanaalniveau aanpast binnen deze aanpassing, zal iedere instelling van het niveau in iedere SFC-modus (→ bladzijde 17) niet gewijzigd worden.
• Wanneer u deze aanpassing maakt, worden Dolby Virtual Speaker functies uitgeschakeld. Bij het afspelen van 2-kanaals bronnen, werkt Dolby Pro Logic II ook in combinatie. (→ bladzijde 17)
• U kunt het luidsprekerniveau aanpassen tijdens het afspelen van films en muziek. (→ bladzijde 20)

Genieten van film en muziek

Voorbereiding

Zet de televisie aan en schakel de ingang ervan in om overeen te stemmen met de aansluiting (bijvoorbeeld HDMI), door gebruik te maken van de afstandsbediening van de televisie.

Zet het systeem aan. Druk op de knop.

of BD/DVD

Om de bron te selecteren

Druk op een van deze knoppen.

TV : TV

BD/DVD : Blu-ray disc-speler/DVD-recorder

AUX1 : AUX1-terminal

AUX2 : AUX2-terminal

AUX3 : AUX3-terminal

AUX4 : AUX4-terminal

"AUX 1", "AUX 2", "AUX 3" en "AUX 4" schakelt iedere keer wanneer u op [AUX] drukt.

Begin met afspelen op de aangesloten apparatuur.

U kunt genieten van verschillende geluideffecten. (Zie bladzijde 17)

Om het volume bij te stellen

Druk op de knoppen.

Afstelbereik: 0 (Min) tot 50 (Max)

Na het afspelen brengt u het volume omlaag en zet u het UIT.

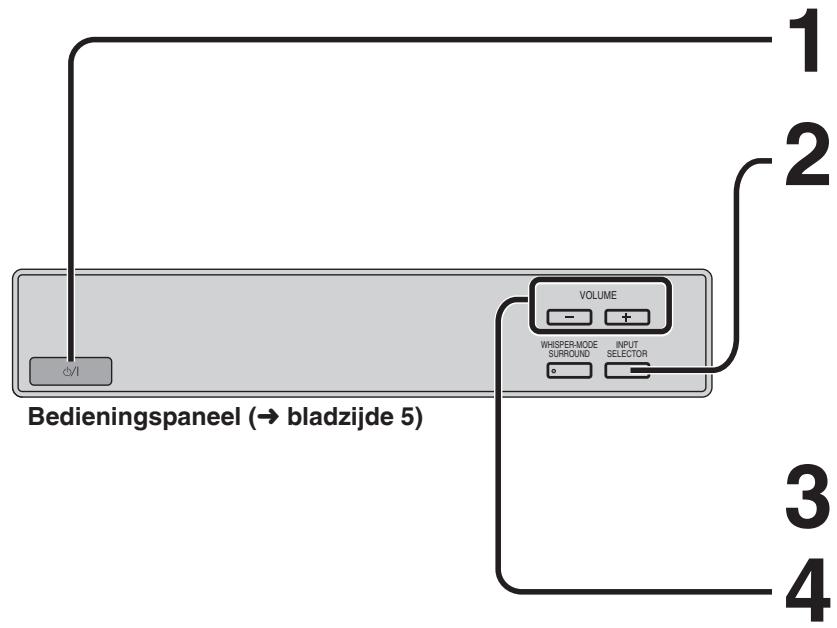

Bediening op het bedieningspaneel

Zet het systeem aan.

Druk op

Selecteer de bron.

Druk op SELECT

(De ingangsbron schakelt iedere keer om wanneer u op de knop drukt.)

TV : TV BD/DVD : Blu-ray disk-speler/DVD-recorder AUX1 : AUX1 terminal AUX2 : AUX2 terminal AUX3 : AUX3 terminal AUX4 : AUX4 terminal

3 Begin met afspelen op die aangesloten apparatuur.

Om het volume bij te stellen.

Druk op volume

Opmerking

• Zie bladzijde 24 voor de digitale signalen die op dit apparaat worden afgespeeld.
• Afhankelijk van de afspeelbron kunt u vinden dat het volume van de subwoofer of surround luidsprekers (wanneer gebruikt → bladzijde 14) niet in balans is met het volume van de voorste luidsprekers. In dit geval kunt u het luidsprekervolume bijstellen tijdens het afspelen. (→ bladzijde 20) Zelfs wanneer u de ingang overschakelt naar "TV", worden afbeeldingen (of audio) van de installatie die aangesloten is aan de BD/DVD IN terminal of AUX1 terminal, weergegeven vanaf de terminal van TV OUT. Wanneer de installatie zowel aan de ingangsterminal van BD/DVD IN is aangesloten als aan de AUX1 terminal, worden signalen van installaties voortgebracht waarvan de ingang als laatste is geselecteerd.
• Wanneer u gebruik maakt van een DVD-recorder met ingebouwde videorecorder (met de DVD-uitgangsterminal en ingebouwde DVD/VHS uitgangterminal), selecteert u de ingang zoals hierboven beschreven in stap 2.

Om van DVD te genieten (wanneer aangesloten op AUX2), selecteert u "AUX 2".

Om van video te genieten (wanneer aangesloten op AUX4), selecteert u "AUX 4".

Genieten van akoestische veldeffecten

De effecten voor akoestische velden verschillen, afhankelijk van de ingangsbronnen. Selecteer de modus die uw voorkeur heeft nadat u eerst naar het echte geluid hebt geluisterd.

Dolby Virtual Speaker

U kunt genieten van surround effecten alsof u naar 5.1-kanaals bronnen luistert. (Dolby Pro Logic II werkt ook voor stereosignalen van video, cd, enz.)

- Gebruik maken van de Dolby Virtual Speaker

Druk op

VIRTUAL SPEAKER

De modus schakelt iedere keer over wonneer u op de knop drukt. (→ hieronder)

REFERENCE (Standaard modus)	Standaard geluideffect.
WIDE (Brede modus)	Verbreedt het effect maar links en rechts.

U kunt van meer dynamische en bredere surround effecten genieten met behulp van SFC met Dolby Digital, DTS, en stereosignalen (video, cd, enz.)

Gebruik maken van SFC (Sound Field Control)

U kunt hiervan genieten door uw favoriete geluidseffect toe te voegen naast het Dolby Virtual Speaker (→ hierboven) effect.

Druk op	SFC		De modus schakelt iedere keer wonneer u op de knop drukt.
	MUSIC	MOVIE	(→ hieronder)

Annulering van de SFC-modus

MUSIC
LIVE	Weergave van geluid en reikwijdtde alsof u in een grote concertzaal zit.
POP/ROCK	Is het meest geschikt voor pop- en rockmuziek.
VOCAL	Voegt glans toe aan zang.
JAZZ	Geniet van geluidsweerkaatsingen alsof u zich in eenkleine Jazz club bevindt.
DANCE	De reikwijdtde van het geluid werkkaatst in een brede ruimte zoals een danszaal.
MOVIE
NEWS	Is het meest geschikt voor dialogen in het journaal en dramatische films.
ACTION	Het meest geschikt voor actiefilms waarbij impacts belangrijkঃn.
STADIUM	Geniet van het gevoel aanwezig te+zijnh bij een live sportevenement.
MUSICAL	Geniet van het gevoel aanwezig te+zijnh bij een live muziekuitvoering.
GAME	Geniet van spelletjes met grotere audio-impact.
MONO	Het meest geschikt vooroudere monaurale geluidsfilms.

Akoestische velden annuleren

-SETUP

• De surround effecten verdwijnen voor 2-kanaals bronnen zoals cd en TV.
• Wanneer de ingangssignalen meerkanaals LPCM-signalen of digitale surroundsignalen zoals Dolby Digital of DTS zijn, worden deze signalen omgezet naar 2,1 kanalen en uitgezonden via de linker en rechter voorluidspreker en de subwoofer. Wanneer u de draadloze surround luidsprekers aansluit, wordt de surround afspeelmodus (4.1-kanaals) (→ hieronder) gemaakt.

Bij de aansluiting van de draadloze luidsprekers

Surround afspelen

Multikanaals signalen worden naar de linker en rechter voorste luidsprekers, de linker en rechter surround luidsprekers geleid en subwoofer naar de uitgang. Vooral bij het afspelen van 7.1-kanaals LPCM-signalen, kunt u genieten van bredere akoestische veldeffecten alsof er een andere luidspreker is toegevoegd.

SFC (Sound Field Control) (→ links)

Gebruik maken van SFC (Sound Field Control)

• De modus schakelt iedere keer wanneer u op de knop drukt. (→ links)

Annulering van de SFC-modus Druk op [-SETUP, OFF]

Dolby Pro Logic II

U kunt genieten van 2-kanaals bronnen zoals cd met het surround effect.

■ Gebruik maken van Dolby Pro Logic II Druk op PLII

Akoestische veldeffecten annuleren Druk op [-SETUP, OFF]. (→ hierboven)

Opmerking

• Zie bladzijde 5 waarin getoond wordt hoe het digitale surround signaal/akoestische veld worden weergegeven.
• Wanneer het ingangssignaal 2-kanaals is, werkt Dolby Virtual Speaker ook samen door op [D] PL II] te drukken. (Alleen wanneer de draadloze surround luidsprekers niet aangesloten zijn)
• SFC is niet beschikbaar voor het multi-kanaals LPCM-signaal.
• U kunt Dolby Virtual Speaker, Dolby Pro Logic II en SFC niet gebruiken wanneer de bron PCM-signalen bevat met samplingfrequenties die hoger dan 48kHz zijn. Zij worden automatisch geannuleerd wanneer dergelijke signalen ingevoerd worden. Om het effect te gebruiken bij het afspelen van andere bronnen, drukt u opnieuw op [VIRTUAL SPEAKER], [PL] of [SFC MUSIC, MOVIE] om te selecteren.
• U kunt ook op [GAME] op de afstandsbediening drukken om de "GAME" modus (→ links) van SFC te selecteren. (→ bladzijde 20)
• Dolby Pro Logic II kan niet worden gebruikt voor surround signalen zoals Dolby Digital en DTS, en multikanaals LPCM-kanalen.

Gebruik maken van de VIERA Link "HDAVI ControlTM"

Wat is VIERA Link "HDAVI Control"?

De VIERA Link "HDAVI Control" is een handige functie die gekoppelde werking van dit systeem en een Panasonic tv (VIERA) of Blu-ray Disc-speler/dvd-recorder (DIGA) onder "HDAVI Control" biedt. U kunt deze functie gebruiken door het apparaat met de HDMI-kabel aan te sluiten. Zie de gebruiksaanwijzing van de aangesloten apparaten voor bedieningsdetails.

• De VIERA Link "HDAVI Control" is gebaseerd op de bedieningsfuncties die gegeven worden door HDMI, dat een industriële standaard is, en die ook bekend staat als HDMI CEC (Consumer Electronics Control). Het is een unieke functie die we hebben ontwikkeld en hebben toegevoegd. Daarom kan de bediening met apparatuur van andere fabrikanten die HDMI CEC ondersteunt, niet worden gegarandeerd.
• Dit systeem ondersteunt de functie "HDAVI Control 4".

"HDAVI Control 4" is de nieuwste norm (sinds december 2008) voor apparatuur die compatibel is met HDAVI Control van Panasonic.

Deze standaard is compatibel met de conventionele HDAVI-apparaten van Panasonic.

• Raadpleeg de aparte handleidingen voor de apparatuur van andere fabrikanten die de VIERA Link functie ondersteunen.

Wat u kunt doen met de VIERA Link "HDAVI Control"

Gebruik de afstandsbediening van de TV (VIERA) voor de bediening. Bedieningen kunnen verschillen, afhankelijk van het soort TV.

• De volgende illustraties en weergaven zijn voorbeelden, die af kunnen wijken van het werkelijk product.
• Wanneer u andere bedieningen uitvoert dan de volgende, gebruikt u de afstandsbediening van het systeem.
• Raadpleeg ook de bedieningsinstructies van de TV (VIERA).

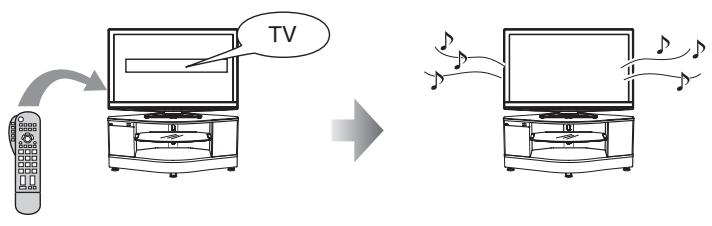

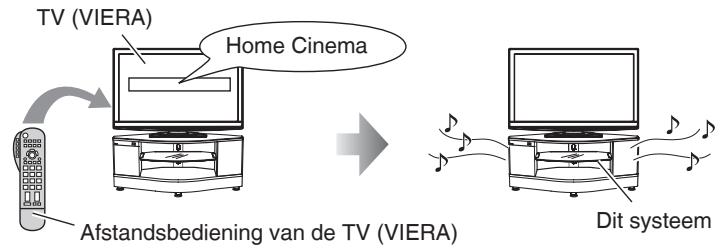

1. U kunt "Speaker Selection" (Selectie van de luidspreker) selecteren ("Home Cinema" of "TV").

Wanneer de audio wordt ingevoerd, zal het systeem zich automatisch in werking stellen wanneer het in de stand-bymodus* staat en het geluid worden weergegeven vanaf de luidspreker van dit systeem. U kunt het volume eveneens bijstellen door de volumeknoppen te gebruiken.

• "Standby" betekent dat dit systeem uitgeschakeld is.

De luidsprekers van de TV (VIERA) worden actief. Wanneer u het systeem met de Panasonic TV (VIERA) gebruikt dat de HDAVI Control 4 en nieuwste versie ondersteunt, zal dit systeem automatisch uitschakelen. (Standby Intelligent Auto) Raadpleeg ook de bedieningsinstructies van de TV (VIERA).

2. Wanneer u de TV uitzet (VIERA), schakelt dit systeem automatisch uit.

Wanneer de met VIERA Link "HDAVI Control" compatibele Blu-ray Disc-speler/dvd-recorder (DIGA) met een HDMI-kabel is aangesloten, worden de Blu-ray Disc-speler/dvd-recorder (DIGA) ook uitgeschakeld.

Opmerking

• Wanneer u het systeem met de Panasonic TV (VIERA) gebruikt dat de HDAVI Control 4 en nieuwste versie ondersteunt, wanneer het hoofdapparaat aan staat, worden de TV (VIERA) ingesteld op "Home Cinema". Wanneer u het systeem met de Panasonic TV (VIERA) gebruikt dat de HDAVI Control 3 en nieuwste versie ondersteunt, wanneer het hoofdapparaat aan staat, worden "TV SPEAKER" weergegeven en worden het geluid voortgebracht vanaf de TV (VIERA).
• Wanneer u het systeem met de Panasonic TV (VIERA) gebruikt dat de HDAVI Control ondersteunt, wanneer het hoofdapparaat uit staat, zal de TV (VIERA) ingesteld worden op "TV".
• Wanneer u operaties uitvoert zoals het selecteren van een kanaal op de afstandsbediening van de TV (VIERA), worden de ingang van dit systeem overgeschakeld aan "TV".
• Wanneer u afspeelt op de Blu-ray Disc-speler/dvd-recorder (DIGA) enzovoort die op de BD/DVD IN-ingang of op de AUX 1-aansluiting is aangesloten, wordt de ingang van dit systeem automatisch omgeschakeld naar "BD/DVD" of "AUX 1".

Voor de juiste toepassing van de VIERA Link "HDAVI Control"

Gebruik de afstandsbediening van de TV (VIERA) om "Home Cinema" te selecteren en zet dit apparaat aan met behulp van de knop stand-by/aan (inclusief de afstandsbediening). (Dit systeem schakelt automatisch aan.)

Zie de bedieningsinstructies van de TV (VIERA) voor informatie.

Aansluiting

Sluit dit systeem met een HDMI-kabel aan op de met VIERA Link "HDAVI Control" compatibele VIERA-televisie en DIGA Blu-ray Disc-speler/dvd-recorder.

Opmerkingen over de HDMI-kabel

• Gebruik High Speed HDMI-kabels die het HDMI-logo bezitten (zoals op de omslag worden getoond).
• Wanneer u een 1080p signaal uitvoert, verzoeken wij u HDMI-kabels van 5,0 meter of minder te gebruiken.
• U wordt aangeraden de HDMI-kabel van Panasonic te gebruiken. (Niet-HDMI-compatibele kabels kunnen niet worden gebruikt.)

Aanbevolen artikelnummer: RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m), RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), enz.

Opmerking

• Alleen met de HDMI-kabelverbinding kunt u genieten van TV-geluid (VIERA) op dit systeem. Sluit de TV (VIERA) aan op dit systeem met de optische glasvezelkabel (of stereo phono kabel) om te genieten van TV-geluid.
• Raadpleeg de bedieningsinstructies van de TV (VIERA) of de VIERA Link "HDAVI Control" bediening van de aangesloten apparatuur.

Installatie

Voorbereidingen: Controleer of de "VIERA Link "HDAVI Control" instelling (→ bladzijde 22) van dit systeem op "ON" staat. Maak de instelling om de VIERA Link "HDAVI Control" functie te activeren in het bedieningsmenu van de TV (VIERA).

1. Zet alle apparaten aan, behalve de TV.
2. Schakel uw televisie (VIERA) in.
3. Schakel de ingang van de televisie (VIERA) op de HDMI-terminal waaraan dit systeem is aangesloten.
4. Controleer of de beelden van de Blu-ray Disc-speler/dvd-recorder (DIGA) enzovoort correct worden weergegeven nadat de ingang van dit systeem is geschakeld naar "BD/DVD" of "AUX 1".

Opmerking

Maak deze instelling als volgt:

• wanneer dit systeem voor het eerst wordt aangesloten na aankoop
• wanneer er andere apparatuur wordt toegevoegd of opnieuw aangesloten
• wanneer u de instellingen voor "Besparen van stroomverbruik in stand-by (HDMI UIT)" (→ bladzijde 21) en "VIERA Link "HDAVI Control Instelling" (→ bladzijde 22) wijzigt

Wanneer u deze functie niet gebruikt

Stel de "VIERA Link "HDAVI Control" instelling" in op "OFF". (→ bladzijde 22)

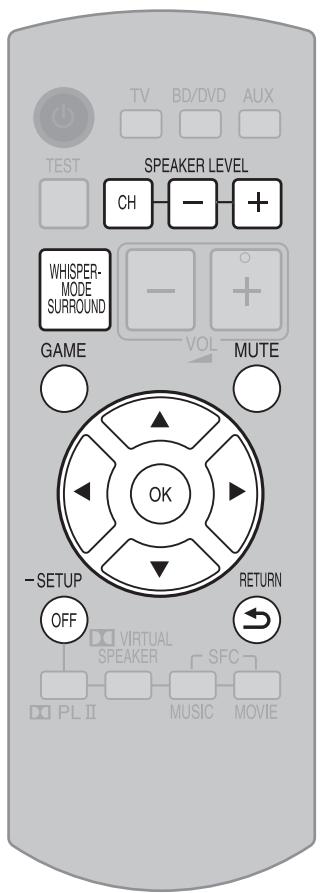

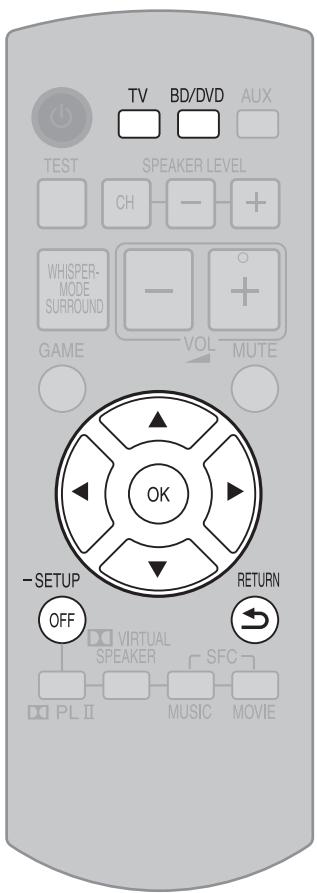

Functies en instellingen

Om terug te gaan naar de vorige display/Om te annuleren tijdens het maken van de instellingen (→ bladzijde 21): Druk op [RETURN].

Gebruik maken van de "WHISPER-MODE SURROUND"

Deze functie is alleen werkzaam tijdens het afspelen van surround.

U hoort het dynamische effect als het geluidsvolume tijdens het afspelen van het surround-geluid laag is.

Druk op [WHISPER-MODE SURROUND].

"W.S. ON" wordt weergegeven.

Wanneer deze wordt geannuleerd, wordt "W.S. OFF" weergegeven.

Deze instelling kan ook op het bedieningspaneel gemaakt worden.

Bedieningspaneel: het controlelampje [WHISPER-MODE SURROUND].

• Wanneer deze functie aan staat, gaat het lampje [WHISPER-MODE SURROUND] branden op het bedieningspaneel.

Opmerking

WHISPER-MODE SURROUND kan in de volgende gevallen niet worden gebruikt: Wanneer de draadloze surround-luidsprekers niet gebruikt worden:

Wanneer de Dolby Virtual Speaker uit staat.

Wanneer de draadloze surround-luidsprekers gebruikt worden:

Wanneer Dolby Pro Logic II en SFC UIT staan met een 2-kanaals signaalingang.

Wanneer bovenstaande instellingen gemaakt worden wanneer deze functie aan staat, verdwijnt het controlelampje [WHISPER-MODE SURROUND] en schakelt deze functie tijdelijk UIT.

Gebruik maken van "GAME" (GELUID)

Genieten van spellen met meer dynamisch geluid.

Druk op [GAME].

• De "GAME" modus (→ bladzijde 17) is geselecteerd in SFC. ■ Om te annuleren: druk opnieuw.

Wanneer de SFC worden geannuleerd, wordt het SFC-effect geannuleerd.

"MUTE" knippert op de display terwijl het volume is gedempt.

Druk op [MUTE].

Om te annuleren

Druk opnieuw.

Opmerking

• Het verlagen van het volume wordt geannuleerd wanneer u het apparaat in de stand-bymodus schakelt.
• Het verlagen van het volume wordt eveneens geannuleerd wanneer u het volume bijstelt.

Instellen van de uitgang van de luidspreker (subwoofer, draadloze surround luidspreker) tijdens het afspelen

Afhankelijk van de afspeelbron kunt u vinden dat het volume van de subwoofer of surround luidsprekers (wanneer gebruikt → bladzijde 14) niet in balans is met het volume van de voorste luidsprekers. In dit geval kunt u het luidsprekervolume bijstellen tijdens het afspelen.

1. Druk op [CH] om een luidspreker te selecteren voor aanpassing.

(De ingangsbron schakelt iedere keer om wanneer u op de knop drukt.)

Wanneer de draadloze surround luidsprekers niet gebruikt worden: SUBW (Subwoofer). Wanneer de draadloze surround luidsprekers gebruikt worden (→ bladzijde 14): SUBW (Subwoofer) → RS (Draadloze surround rechts) → LS (Draadloze surround links)

1. Druk op [SPEAKER LEVEL +, -] om het uitgangsniveau van iedere luidspreker aan te passen.

Herhaal stap 1 en 2 om het niveau van iedere luidspreker aan te passen.

Opmerking

• De voorste luidsprekers kunnen binnen deze operatie niet worden aangepast. Om de volumebalans van de voorste luidsprekers bij te stellen, raadpleegt u "Volumebalans van de voorluidsprekers aanpassen". (→ bladzijde 21)
• Er bestaat geen uitgang vanaf de subwoofer wanneer u "OFF" selecteert.
• Wanneer het geluid vervormd klinkt, verlaagt u het geluidsniveau.
• U kunt het uitgangsniveau van de luidsprekers niet bijstellen wanneer het akoestische veldeffect uitgezet is en de audio-uitgang van de luidsprekers uitgeschakeld is. (→ bladzijde 17)
• U kunt het uitgangsniveau van de luidsprekers bijstellen in respectievelijk iedere modus van de SFC. (→ bladzijde 17)

Instelling van menu-items

• verschijnt alleen wanneer aanpassingen van de audio gemaakt kunnen worden.
• Selecteer "EXIT" en druk op [OK] om de instellingsmodus te voltooien.

Aanpassen van de geluidskwaliteit

U kunt het bass (lage tonen) of treble (hoge tonen) niveau bijstellen. Deze instelling is alleen mogelijk wanneer u de stereoweergave van 2-kanaals analoge en PCM-signalen afspeelt. Deze instelling wordt niet weergegeven in andere omstandigheden. Verzeker u ervan dat bovenstaande instelling gemaakt is voordat u deze functie instelt.

1. Druk op [−SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt. De instellingsitems worden weergegeven. (→ hierboven)
2. Druk op [◁][▷] om “BASS” of “TREBLE” te selecteren en druk op [OK].
3. Druk op [△][▽] voor de bijstelling, en druk op [OK]. Afstelbereik: −6 tot +6. Fabrieksinstellingen: 0
4. Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

Volumebalans van de voorluidsprekers aanpassen

U kunt de balans bijstellen van de voorste luidsprekers.

1. Druk op [−SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt. De instellingsitems worden weergegeven. (→ hierboven)
2. Druk op [◀][▶] om “BALANCE” te selecteren en druk op [OK].
3. Druk op [◀][▶] voor de bijstelling, en druk op [OK].

L: Links voor

R: Rechts voor

Beweeg de balk waar links en rechts op de display om bij te stellen.

• Als de balk dichter bij de “L” komt, beweegt het geluid naar links voor.
• Als de balk dichter bij de “R” komt, beweegt het geluid naar rechts voor.
• Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

De balkindicatie is bij benadering.

Instellen van de afstand

U kunt de instelling maken bij het aansluiten van de surround luidsprekers met de SH-FX70. (→ bladzijde 14) Deze instelling wordt weergegeven in andere omstandigheden.

Door het instellen van de afstand vanaf de voorste surround luidsprekers voor de luister- en kijkpositie, worden de vertragingstijd van het geluid automatisch berekend en aangepast zodat het geluid de luisteraar tegelijkertijd bereikt.

1. Druk op [-SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt.

De instellingsitems worden weergegeven. (→ links)

1. Druk op [◁][▷] om "DISTANCE" te selecteren en druk op [OK].
2. Druk op [◁][▷] om een luidspreker te selecteren en druk op [OK].

FRONT: Voorste luidsprekers

SURR: Surround luidsprekers

1. Druk op [▲][▼] om de afstand te selecteren en druk op [OK].

Aftelbereik: 1.0 tot 10.0 m

Fabrieksinstellingen: Voor 3.0 m

Surround 1.5m

1. Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

Besparen van stroomverbruik in de standby (HDMI UIT)

Standby through-functie (→ bladzijde 11 en 25) werkt niet in deze modus wanneer u deze hebt aangesloten via de HDMI-terminal. VIERA Link "HDAVI Control" (→ bladzijde 18) zal niet werken wanneer dit systeem is uitgeschakeld.

1. Druk op [−SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt.

De instellingsitems worden weergegeven. (→ links)

1. Druk op [◁][▷] om "HDMI" te selecteren en druk op [OK].
2. Druk op [←][▶] om "STNBY" te selecteren en druk op [OK].
3. Druk op [Δ][∇] om "OFF" te selecteren en druk op [OK].

OFF: Stroomverbruik in de stand-bymodus is verminderd (ong. 0,1 W)

ON: "Standby through" is geactiveerd wanneer dit systeem is uitgeschakeld. (Normaal stroomverbruik)

Fabrieksinstellingen: ON

1. Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

Functies en instellingen

Om terug te gaan naar de vorige display / om te annuleren tijdens het maken van de instellingen: Druk op [RETURN].

VIERA Link “HDAVI Control” instelling

Wanneer u VIERA Link "HDAVI Control" (→ bladzijde 18) niet wenst te gebruiken, kunt u de ongekoppelde operatie instellen door "OFF" te selecteren. De normale instelling is "ON" (Gekoppelde operatie).

1. Druk op [-SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt. De instellingsitems worden weergegeven. (→ bladzijde 21)
2. Druk op [◀][▶] om "HDMI" te selecteren en druk op [OK].
3. Druk op [▲][▼] om "CTRL" te selecteren en druk op [OK].
4. Druk op [▲][▼] om "ON" of "OFF" te selecteren en druk op [OK]. ON: Wanneer de operatie gekoppeld is. OFF: Wanneer de operatie niet gekoppeld is. Fabrieksinstelling: ON
5. Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

Bijstelling van de vertragingstijd tussen de audio en video door de audio-uitgang te vertragen

U kunt de timing van de audio aanpassen aan de timing van de video door de uitgang te vertragen wanneer afbeeldingen na het geluid verschijnen.

1. Druk op [-SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt. De instellingsitems worden weergegeven. (→ bladzijde 21)
2. Druk op [◀][▶] om "SOUND DLY" te selecteren en druk op [OK].
3. Druk op [▲][▼] om de afstand te selecteren en druk op [OK]. AUTO, OFF, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, 180, 200. Fabrieksinstelling: AUTO
4. Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

Opmerking

• Wanneer het niet nodig is de audio-uitgang te vertragen, selecteert u "OFF".
• "AUTO" is alleen effectief bij de aansluiting van de Panasonic TV (VIERA) die HDAVI Control 3 en recentere versies ondersteunt. (Auto Lip Synchronization Function)
• Wanneer u de Panasonic TV aansluit die niet compatibel is met de HDAVI Control 3 en recentere versies of een TV die niet van het merk Panasonic is, wanneer "AUTO" is ingesteld, worden "40" (msec) ingesteld.

Schakelen tussen dubbele geluiden

U kunt schakelen tussen dubbele geluid of Dolby Digital signalen.

1. Druk op [-SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt.

De instellingsitems worden weergegeven. (→ bladzijde 21)

1. Druk op [←][▶] om "DUAL PRG" te selecteren en druk op [OK].
2. Druk op [▲][▼] om de audio te selecteren en druk op [OK].

M1: Hoofd audio M2: Subkanaal audio-uitgang

M1+M2: Hoofd + Subkanaal audio-uitgang Fabrieksinstellingen: M1

1. Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

Helder geluid bij een laag volume

Compressie dynamisch bereik voor Dolby Digital. Het comprimeert het dynamisch bereik zodat u nog steeds de dialoog kunt horen en het geluidsveld ongewoeld kunt laten. Gebruik deze functie wanneer u het volume omlaag wilt brengen, bijvoorbeeld 's avonds laat.

1. Druk op [-SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt.

De instellingsitems worden weergegeven. (→ bladzijde 21)

1. Druk op [▲][▶] om “DRCOMP” te selecteren en druk op [OK].
2. Druk op [▲][▼] om de afstand te selecteren en druk op [OK].

OFF: Normaal afspelen

STANDARD: De meest geschikte afspeelmodus voor iedere audiobron

MAX: Comprimeert altijd op het maximale niveau. Fabrieksinstelling: OFF

1. Druk meerdere malen op [RETURN] om “EXIT” te selecteren en druk op [OK] om de instelling te beëindigen.

Schakelen van de attenuator (verzwakker)

Schakel de verzwakker op "ON" wanneer sterk geluid vervormd raakt wanneer er vanuit een analoge ingangsbron wordt afgespeeld.

1. Druk op [−SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt. De instellingsitems worden weergegeven. (→ bladzijde 21)
2. Druk op [←][▶] om “ATTENUATOR” (VERZWAKKER) te selecteren en druk op [OK].
3. Druk op [▲][▼] om “ON” te selecteren en druk op [OK].

ON, OFF

Fabrieksinstelling: OFF

1. Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

Instellen van ingangssignalen

De meeste bronnen kunnen worden afgespeeld met "AUTO" (fabrieksinstelling).

Maar in de volgende gevallen wijzigt u de detectie-instelling van het ingangssignaal.

• Wanneer het begin van het lied wordt onderbroken tijdens het afspelen van een cd, zet u de instelling op "PCM" (PCM FIX).
• Wanneer het signaal niet gedetecteerd is tijdens het afspelen van DTS-bronnen, zet u de instelling op "DTS" (DTS FIX).
• Wanneer er ruis voorkomt, stelt u de instelling terug op "AUTO".
• Druk op [−SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt.

De instellingsitems worden weergegeven.

(→) bladzijde 21

1. Druk op [←][▶] om "INPUT MODE" te selecteren en druk op [OK].
2. Druk op [←][▶] om de ingang te selecteren en druk op [OK].

Ingang: TV, DVD, AUX1, AUX2, AUX3

1. Druk op [Δ][∇] om de detectiemethode van het ingangssignaal te selecteren en druk op [OK].

AUTO: Automatische detectie

PCM: PCM (vanaf cd's) ingestelde digitale ingang

DTS: DTS digitale ingang ingesteld

Fabrieksinstellingen: AUTO

Herhaal stap 3 en 4 om de instelling te wijzigen.

1. Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

Terugstelfunctie (fabrieksinstellingen)

De bedieningsinstellingen voor het systeem zullen worden teruggezet naar de instellingen die gemaakt zijn ten tijde van de verzending.

1. Druk op [−SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt.

De instellingsitems worden weergegeven. (→ bladzijde 21)

1. Druk op [←][▶] om "RESET" te selecteren en druk op [OK].
2. Druk op [▲][▼] om "YES" te selecteren en druk op [OK].

YES: Terugstellen

NO: Niet terugstellen

• Om te annuleren, selecteert u "NO".

Opmerking

• Alle instellingen worden teruggesteld wanneer u "YES" selecteert en de ingangsselector zal automatisch overschakelen naar "BD/DVD".
• Wanneer u "NO" selecteert, gaat u terug naar stap 2. Om de instellingsmodus te verlaten, drukt u meerdere malen op [5] RETURN] om "EXIT" weer te geven, en drukt u vervolgens op [OK].

Wanneer andere toestellen (minisystem, AV versterker, enz.) die door Panasonic zijn gefabriceerd, tegelijkertijd werken met de bedieningen op de afstandsbediening van dit systeem

Wanneer u de afstandsbediening van dit systeem gebruikt, kunnen ook andere apparaten bediend worden. In dit geval schakelt u de code van de afstandsbediening van dit systeem op "REMOTE 1". Doe het volgende om hetzelfde codenummer in te stellen voor dit hoofdapparaat en de afstandsbediening.

De instelling van het hoofdapparaat maken

1. Druk op [−SETUP, OFF] en houd deze gedurende ongeveer 2 seconden ingedrukt.

De instellingsitems worden weergegeven. (→ bladzijde 21)

1. Druk op [▲][▶] om "REMOTE" te selecteren en druk op [OK].
2. Druk op [▲][▼] om "1" te selecteren en druk op [OK].

Fabrieksinstellingen: 2

• U kunt de instellingsmodus niet beëindigen wanneer de instelling op de afstandsbediening niet gewijzigd is. Ga naar stap 4.
• Om de code van de afstandsbediening op 2 te zetten, selecteert u "2" in stap 3 en drukt u op [OK].

Maak de instelling van de afstandsbediening

1. Druk op [OK] en houd deze ingedrukt, en druk vervolgens op [TV] (meer dan 2 seconden).

TV: Code 1 van de afstandsbediening

BD/DVD: Code 2 van de afstandsbediening (fabrieksinstelling)

• Selecteer hetzelfde nummer als het codenummer dat u hebt geselecteerd in stap 3.
• Om de code van de afstandsbediening in te stellen op 2, drukt u op [OK] en houdt deze ingedrukt in stap 4, en drukt u vervolgens gedurende meer dan 2 seconden op [BD/DVD].
• Druk meerdere malen op [RETURN] om "EXIT" te selecteren en druk op [OK] om de instelling te beëindigen.

Opmerking

Wanneer verschillende codes ingesteld worden tussen het hoofdapparaat en de afstandsbediening, zal de volgende melding

"REMOTE 2" of "REMOTE 1" worden weergegeven.

Display	Controlepunt/Oorzaak/Oplossing	Bladzijden
CANCE LUTE FUNCTION (Rollen)	· Het testsignal wird nicht uitgegeven wanner de functie voor het verlagen van het volume aan staat. Annuleer het verzwakken van het volume om de bediening te konnen make.	20
MUTE (Knipperend)	· Dit wordt algijd weergegeven wanner de functie voor het verlagen van het geluidsvolume aan staat.	20
NOT POSSIBLE FOR THIS INPUT SOURCE (Rollen)	· U kurz Dolby Virtual Speaker, SFC en Dolby Pro Logic II nicht voor dual geluid te gebruiken.	—
NOT POSSIBLE FOR THIS PCM SOURCE (Rollen)	· U kurz Dolby Virtual Speaker, SFC en Dolby Pro Logic II effect met PCM-signalen gebrieken die samplingfrequencies bevatten die hoger+zijn dan 48 kHz. · SFC is nicht beschikbaar voor het multi-kanaals LPCM-signal.	17 17
REMOTE 2 REMOTE 1	· Stel bezelfde afstandsbedieningscode voor dit apparaat in als voor de afstandsbediening. Wanner “REMOTE 2” weergegeven worden, stelt u de code in op “2” op de afstandsbediening in stap 4 van procedure “Wanner andere toestellen (minisystem, AV verst., enz.) die door Panasonic+zijn gefabricieerd, tegelijkertijd werkken met de bedieningen op de afstandsbediening van dit system”. Wanner “REMOTE 1” worden weergegeven, stelt u de code op bezelfde manier in op “1” op de afstandsbediening in stap 4.	23
SWITCH OFF POWER (Rollen)	· Wanner “F70 □□□” weergegeven worden, zich alle bedieningen behalte AAN/UIT-zetten Niet beschikbaar. Zet het systemeuit, haal de stekkeruit het stopcontact en raadpleeg uw handelaar.	—
TURN OFF DTS FIX MODE (Rollen)	· Wannerijd ingang ingesteld is op DTS (DTS FIX),+kunnen de akoestische veldefecten Niet geannuleerd worden, zichs wanner u op [-SETUP, OFF] drukt. DTS FIX annuleren.	23
U701	· De installment die via de HDMI-kabel aangesloten is, is nicht compatibel met de auteursrechtelijke bescherming van dit systeme.	—
U703	· Er is een probleem voorgekomen met de HDMI-aansluiting. Probeer het volgende om het probleem op te losesen. Raadpleeg uw handelaar wanner de foultcode op de display blijft staan. - Zet de aangesloten apparatuuruit en verrolgensweer aan. - Ontkoppel de HDMI-kabel en sluit deze verrolgensweer aan. - Sluit Niet meer dan 2 stel apparaten aan de uitgang van dit systeme aan.	—
U704	· Dit system ontvangt videosignalen die nicht compatibel+zijn met dit systeme via de HDMI-aansluiting. Controller de instellenen van het aangesloten apparaat.	—

• Met de HDMI-aansluiting kan dit systeem multi-kanaals LPCM-signalen afspelen met samplingsfrequenties van meer dan 48kHz en PCM-signalen van meer dan 96kHz als aanvulling van de LPCM van tot 48kHz en PCM tot 96kHz. (Wanneer deze frequenties de getallen overschrijden, speelt de apparatuur in 'down-sampling' af en speelt het af in 48kHz signalen. Maar het afspelen kan niet mogelijk zijn, dit hangt af van de cd's. Zie bedieningsinstructies van het afspelen van de apparatuur voor meer informatie.)
• Met de digitale aansluiting kan dit systeem multi-kanaals LPCM-signalen afspelen met samplingfrequenties tot 48kHz en PCM-signalen tot 96kHz.
• Zie "Verklarende woordenlijst" (→ bladzijde 25) voor meer gedetailleerde informatie over ieder signaal.

Onderhoud

Haal de stekker uit het stopcontact en veeg het systeem af met een zachte en droge doek.

• Wanneer het systeem erg vuil is, wringt u een natte doek zorgvuldig uit en veegt u het vuil eraf. Droog vervolgens af met een droge doek.
• Gebruik geen oplosmiddelen zoals benzine, verdunner, alcohol, enz., omdat dit ervoor kan zorgen dat de buitenpanelen vervormen en de deklaag eraf gaat.
• Alvorens een chemisch behandelde doek te gebruiken, dient u de bijbehorende instructies van de doek aandachtig te lezen.

Verklarende woordenlijst

Analoog

Audiosignalen die geproduceerd werden vanaf L/R audio-uitgangterminals of algemene apparatuur worden analoge audio genoemd.

(Inhoudsbescherming voor vooraf opgenomen media)

Dit is de auteursrechtelijke beschermingstechnologie die het kopiëren van bestanden van een audiodvd voorkomt.

Decoder, decoderen

De decoder is het apparaat dat ons de mogelijkheid geeft om audiogegevens te horen die gecodeerd zijn op DVD, enz., als een normaal audiosignaal. Dit proces wordt decoderen genoemd.

Deep Colour

Dit systeem kan grotere kleurgradaties reproduceren (4096 stappen) wanneer ze aangesloten worden aan een compatibele TV en recorder, enz. U kunt genieten van uitzonderlijke, rijke, natuurgetrouwe kleuren, met vloeiende, gedetailleerde gradatie en minimale kleurvereniging.

Digital

Blu-ray disc-spelers, dvd-recorders, dvd-spelers en cd-spelers zijn gewoonlijk uitgerust met digitale uitgangsterminals. Sluit het apparaat aan via de digitale terminal om te kunnen genieten van digitaal surroundgeluid zoals Dolby Digital en DTS.

Dolby Digital

Digitale compressietechnologie van Dolby Laboratories, Inc. Compatibel met surroundgeluid en ook 2-kanaals stereogeluid. Met deze technologie kunt u een grote hoeveelheid audiogegevens efficiënt op een schijf bewaren.

Dolby Pro Logic II

Dit systeem kan niet alleen Dolby Surround weergeven, maar kan andere 2-kanaals bronnen omzetten naar 5.1-kanaals geluid om een realistischer akoestisch veld te produceren. Het is ook mogelijk om oude films die in stereo zijn opgenomen te verbeteren met dit dynamische 5.1-kanaals geluid. Dit systeem maakt gebruik van Dolby Pro Logic II om surroundeffecten toe te voegen aan stereobronnen zoals videocassettes en cd's.

Dolby Virtual Speaker

Dit systeem geeft u de mogelijkheid om te genieten van een surroundeffect met twee voorste luidsprekers en een subwoofer. Dit is niet slechts een "virtueel surroundeffect", maar gebruikt de optimale luidsprekerinstellingen en luisterposities voor 5.1-kanaals geluid.

Downsampling (in de ondertonen versterkt)

Dit is het proces van het verlagen van de bemonsteringsfrequentie van een signaal dat op een bepaalde snelheid was bemonsterd.

DTS (Digital Theater Systems)

Digitaal surroundsysteem dat in de meeste bioscopen wordt gebruikt. De scheiding tussen kanalen werkt goed, waardoor realistische geluidseffecten ontstaan.

Dynamisch bereik

Het dynamische bereik is het verschil tussen het laagste geluidsniveau dat gehoord kan worden bij geluid van het apparaat en het hoogste geluidsniveau voordat er vervorming optreedt.

HDMI (High Definition Multimedia Interface)

HDMI geeft u de mogelijkheid om digitale audio- en videosignalen door te geven, met gebruik van een enkele kabel.

U kunt eveneens bedieningssignalen overbrengen met gebruik van de HDMI-aansluitingen.

Specificaties

VERSTERKER

RMS-uitgangsvermogen van elk aangestuurd kanaal

1 kHz, 10 % totale harmonische vervorming Voorluidspreker (L/R) 90 W per kanaal (4 Ω)

100 Hz, 10% totale harmonische vervorming

Subwoofer 105 W per kanaal (3 Ω)

Totale vermogen 285 W

Ingangsgevoeligheid/ingangsimpedantie

AUDIO IN (TV, AUX4) 450 mV/47 kΩ

Signaal-ruisverhouding HDMI (BD/DVD IN, AUX1), DIGITAL IN (TV, AUX2, AUX3) 80 dB

Toonregeling

BASS 50 Hz, +6 dB t/m -6 dB TREBLE 20 kHz, +6 dB t/m -6 dB

Ingang/uitgang

AUDIO IN Analoge ingang (TV, AUX4)	2
DIGITAL IN Optisch (TV, AUX2)	2
Coaxial (AUX3)	1
HDMI Ingang (BD/DVD IN, AUX1)	2
Uitgang (TV OUT)	1

Dit systeem ondersteunt de functie "HDAVI Control 4".

Multi-kanaals LPCM (Linear PCM)

Dit is het niet-gecomprimeerde audiosignaal dat digitaal gecodeerd is. Multi-kanaals LPCM-signalen die gebruikt worden voor Blu-ray Disc, audiodvd, enz. en dat het mogelijk maakt af te spelen met een grotere geluidskwaliteit. Tot 7.1-kanaals LPCM-signalen kunnen in dit systeem worden ingevoerd. U kunt eveneens van 7.1-kanaals geluid genieten met bredere surroundeffecten met de aansluiting SH-FX70 (niet meegeleverd).

Optisch

Met gebruik van een optische vezelkabel voor digitale signaalingang/uitgang vanaf DVD, cd, enz., geeft een betere geluidskwaliteit voor het afspelen en het opnemen in vergelijking met analoog. Alleen mogelijk met het apparaat dat een optische terminal heeft.

PCM (Pulse Code Modulation)

Dit is een van de methoden waarmee analoog geluid kan worden omgezet in digitaal geluid zonder compressie. Deze methode wordt gebruikt voor muziek-cd's enzovoort.

Samplingfrequentie

Sampling is het proces van het omzetten van monsters van hoogten van geluidsgolven (analoog signaal) die op gegeven perioden genomen worden, naar cijfers (digitale codering). Samplingfrequentie is het aantal samples dat per seconde wordt genomen, dus bij een hogere waarde wordt het oorspronkelijke geluid natuurgetrouw weergegeven.

Wanneer dit systeem en de tv en de Blu-ray Disc-speler/dvd-recorder enzovoort met HDMI-kabels op elkaar zijn aangesloten, kan beeld/geluid van de Blu-ray Disc-speler/dvd-recorder enzovoort nog steeds door dit systeem naar de tv worden verzonden, zelfs als het systeem is uitgeschakeld.

Dit is handig wanneer u 's avonds laat wilt kijken met alleen de luidsprekers van de televisie.

Afbeeldingen die opgenomen worden met x.v.Color en Deep Color worden ondersteund.

Surroundsignaal

Audiosignaal dat bestaat uit voorste luidsprekers, middenluidsprekers en surroundluidsprekers. Voor dit apparaat wordt het surroundsig-naal automatisch afgespeeld door de Dolby Virtual Speaker.

WHISPER-MODE SURROUND

Zelfs wanneer het geluidsniveau laag is, kunt u genieten van dynamisch surround geluid dat gelijk is aan het geluid wanneer u normaal afspeelt. Dit is handig wanneer u 's nachts luistert. x.v.Color

Dit is een naam van producten die geschikt zijn voor de ISO-standaard voor bredere kleurruimten: "xvYCC". Dit systeem ondersteunt x.v.Colour.

1080p

Dit is een van de digitale afbeeldingen van hoge kwaliteit. 1080 is het aantal effectieve scanlijnen die het beeldscherm vormen. Zo kan ieder detail op een prachtige manier worden weergegeven. Afbeeldingen hebben minder trillingen met de progressieve methode die in volgorde vanaf bovenaan scant. Dit systeem ondersteunt 1080p.

5.1 Kanaal surround

Monauraal en stereo gebruiken respectievelijk 1 en 2 kanalen om geluid te produceren, maar de 5.1-kanaals surround gebruikt 5 luidsprekers en 1 subwoofer. De 5 kanalen zijn: 1 middelste luidspreker, 2 voorste luidsprekers, en 2 surround luidsprekers aan de zijkant of aan de achterkant van de zitpositie. De geluidsuitgang van de subwoofer is veel smaller dan de andere luidsprekers, en daardoor wordt het beschouwd als 0.1. Dit wordt een 5.1-kanaals surround genoemd wanneer het afgespeeld wordt via alle 5.1-kanalen, en met dit apparaat kunt u een geweldig effect met de Dolby Virtual Speaker.

ALGEMEEN

Stroomvoorziening AC 220 V-240 V, 50 Hz Stroomverbruik 73 W

Op stand-by	Ongeveer 0,4 W
Bij HDMI uit	Ongeveer 0,1 W
Bereik bedrijftstemperatuur	0°C tot 40°C
Bereik bedrijsvochtigkeit	35% tot 80% RH (geen condensatie)

MEUBELSYSTEEM

Afmetingen (B x H x D) 1050 mm x 444 mm x 482 mm Gewicht ongeveer 30 kg Maximaal laadgewicht 80 kg Maximaal laadgewicht op plank Bovenste 12 kg/onderste 12 kg

LUIDSPREKERSYSTEEM

VOORLUIDSPREKER (L/R) 1-weg 1 luidsprekersysteem (Bass Reflex) 6,5 cm kegeltype volledig bereik x2 SUBWOOFER 1-weg 2 luidsprekersysteem (Bass Reflex) 13 cm kegeltype woofer x2

Opmerking

1. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
2. De totale harmonische vervorming is gemeten met de digitale spectrumanalysator.

Gids voor het verhelpen van storingen

Voordat u om reparatie vraagt, verzoeken wij u de volgende controles uit te voeren:

Wanneer u twijfelt over sommige van de controlepunten, of wanneer de aangegeven oplossingen in de tabel het probleem niet oplossen, dan verzoeken wij u uw handelaar te contacteren voor instructies.

Probleem		Mogelijk oplossing	Bladzijden
Algemene problemen	Geen stroom.	• Verzeker u ervan dat het stroomsnoer aangesloten is.	13
	Geen geluid of afbeelding wanner het afspelen begint.	• Selecteer de juiste bron. • Zet de muting (het verlangen van het volume) uit. • Controller of de digitale signalen door dit apparaat gecodeerd hunnen worden. Met de digitale aansluiting, kan PCM-sigmaal Niet afspelen met samplingfrequente die hoger zich dan 96 kHz. • Controller de aansluiting van het andere apparaat. • Wanner u gebruik maakt van de SH-FX70 (optionel), contrôleert u de aansluitingen van de digitale zender en surround luidsprekers. • Maak de instelling "AUTO" in "Instellen van ingangsignalen". • Zet dit systeme uit en vervolgens weer aan. • Maak de uitgang van de testsignalen van de luidsprekers en stel de luidsprekers bij. • Controller of de aansluitklemmen van de luidsprekeruitgangen op het中断paneel (versterker) op de juiste manier zich aangesloten. • Wanner de omstandigheden normal aan, kan dit probleem te makehben met de bedrading. Gebruik andere kabels en kaak de aansluitingen opnieuw.	10 tot 13 14 23 — 15, 20 5 —
	De afstandsbediening werknet.	• Vervang de batterijen wanner zich leeg zich. • Controller de de afstandsbedieningscode waar behoren is ingesteld.	6 23
	Geen geluid uit de microfoon die aangesloten is op de DVD-speler (karaoke).	• Er worden geen geluid voortgebracht vanaf de microfoon wanner dit systeme digitaal aangesloten is met de DVD-speler. Schakel overaar analoge verbinding en ingang. Maak de analoge aansluiting aan AUX4.	12, 13
	Er is geen DTS audio-uitgang. Er is een audio-uitgang, maar de indicator van de DTS-decoder brandt net.	• Stel de instelling van de DTS digitale audio-uitgang op de DVD-speler, Blu-ray disk-speler of DVD-recorder op "Bitstream" in. • Maak de instelling "DTS" in "Instellen van ingangsignalen".	— 23
	Het geluid worden nicht gehoord bij het afspelen van de audiodvd.	• Dit kan voorkomen wanner u het afspelen begint vanaf een disk wanner er gebruik worden gemaakt van een digitale aansluiting. Het kan zich dat dit systeme netronnen af kan spelten met samplingfrequencies vaneer dan 48 kHz.	—
	Het geluid stot. ("F61" verschijnt op de display gedurende ongeveer een seconde.) Het beschemmingscircuit activeert wanner er iets ongewoons worden gedetecteerd, enzet het systeme automatisch uit.	• De versterkeruitgang is Niet normala. • Overbelasting van de luidsprekers vanwege een te groot volume of vanwege te veel stroom. • Dit kan voorkomen wanner u het systeme in eenzer warme omgeving gebruikt. • Gordijnen of andere voorwerpen hunnen de ventilatoruitgang blokkeren. • Vind en corrigeer de oorzaak enzetervalgens het systeme aan. (Het beschemmingscircuit worden teruggesteld.) (Raadpleeg uw handelaar als het probleem blijft bestaan.)	— — — —
	"F70\s\s\s\s" verschijnt op de display. ("DSP" of "HDMI" worden weergeveen in plaat van\s.)	• Zet het systeme uit, haal de stekker uit het stopcontact en raadpleeg uw handelaar.	—
	"F76" verschijnt op de display. (Na de weergave schakelt het systeme uit.)	• Haal de stekker uit het stopcontact en raadpleeg uw leverancier.	—
Akoestisch veld	Geen geluid in de surroundmodus.	• Stel op Dolby Virtual Speaker, SFC of Dolby Pro Logic II in. • (Wanner de audio Niet vanaf de TV worden goheord) Controller of dit systeme juist aangesloten is met de TV met de optische verzelkabel of de stereo Phone kabel, enz.	17 10 tot 12, 19
	U kunt Dolby Virtual Speaker en Dolby Pro Logic II of SFC wetgegeven in plaat van\s.)	• U kunte deze instellenungen Niet gebruiken met PCM-signalen met een samplingfrequente die hoger is dan 48 kHz. Maak de analoge aansluiting aan AUX4. • U kunt het niet gebruiken voor Dolby Digital dual geluid.	12, 13 —
HDMI	Bij het grabuik van de HDMI-aansluiting, worden de eerste seconden het geluid afgebaren.	• Dit kan voorkomen als u begint met afspelen vanaf een hoofdstuk op de DVD. Het volgende zal het probleem oplossen. • Stel de installing van de DTS digitale audio-uitgang op de DVD-recorder, Blu-ray disk-speler of DVD-speler van Bitstream waar PCM. • Wijzig de ingang van de signalinstilling in op "PCM" in "Instellen van ingangsignalen".	— 23
	Dit systemerkt net op de juiste manier.	• Dit systemerkt net op de juiste manier wanner u de HDMI-ingang en de uitgangterminals Niet jeust hebt aangesloten. Zet het systeme uit, haal de stekker uit het stopcontact, en kaak de verbindingen opnieuw.	10
HDMI	Wanner de VIERA Link "HDAVI Control" Niet juist werkt	· Bevestig of de "VIERA Link "HDAVI Control" installing" op "ON" is gezet (wanner de bediening gekoppeld is). Wanner het op "OFF" staat, wijzigt u het maar "ON". · VIERA Link "HDAVI Control" functioneert nicht in de stroombesparende stand-bymodus wanner dit systeme uitgeschakeld is. Zie "Besparen van stroomverbruik in de stand-by (Stroombesparende stand-bymodus)" en ingesteld op "ON" (HDMI uit). · Controleer de VIERA Link "HDAVI Control" installing van de aangesloten apparatusuur. · VIERA Link "HDAVI Control" kan nicht werkken wanner u de aansluitingen voor de HDMI-apparatuur wijzigt, en u de stekker invoert of weghaalt, of tijdens een onderbreking. Maak de volgende bedieningen in dit geval. - Zet de TV (VIERA) opnieuw aan verwijl de installmentie die aan de HDMI-kabels+zijn aangesloten aan staat. - Stel de "VIERA Link "HDAVI Control" (HDMI installmentbediening)" van de TV (VIERA) in op "OFF" en stel het verzolgens waar in op "ON". (Voor details, raadpleegt u de handleiding van de TV (VIERA).) - Sluit dit systeme aan de TV (VIERA) aan met gebruik van de HDMI-kabel,zet de TV (VIERA) aan, haal de stekker uit het stopcontact, en steek deze weer in het stopcontact.	22 21 — —
	Ik kon TV (VIERA)ijken na de installatione, maar kan nu Niet meer TV waren.	· Wanner u dit systeme alleen gebruikt in combinatie met de TV (VIERA), controleert u of de HDMI-kabel Niet aangesloten is aan de "BD/DVD IN" van dit systeme. Wanner het aangesloten is aan de "BD/DVD IN", aangesloten aan "TV OUT".	—
	Zelfs wanner multikanaals audiobronnen, zoals DVD, Blu-ray disk, worden afgespeeld, worden "DI DIGITAL" of "DTS" Niet weergegeven.	· Bij het gebruik van de VIERA Link "HDAVI Control" en de luidsprekers ingesteld worden op "TV", drukt u op de knop VIERA Link op de afstandsbediening van de TV (VIERA) en stelt u de luidspreker in op "Home Cinema".	18
	De ingang van dit systemenschakelt automatisch overশ "AUX2/STB", maar het geluid kan Niet worden gohoord. Of er komt een onverwacht geluid uit de installmentie.	· Na de "Instelling voor automatisch overschakeling van de ingangsbronশ STB (set top box)", kan de aansluiting gewijzigd zijn. Maak de instelling opnieuw. Selecteert u eenmaal "OFF" en verzolgens sheer "SET".	11

Gefabriceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic en het symbool double-D zijn handelsmerken van Dolby Laboratories.

Vervaardigd onder de licentie van het Amerikaanse Octrooi: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & andere octrooien uit de VS en de hele wereld of octrooien die in aanvraag zijn. DTS en DTS Digital Surround zijn geregistreerde handelsmerken en de DTS-logo's en symbolen zijn handelsmerken van DTS, Inc. © 1996-2008 DTS, Inc. Alle rechten voorbehouden.

HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.

HDAVI Control™ is een handelsmerk van Panasonic Corporation.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten, vervuld.
