GEBRUIKSAANWIJZING KITE21JD3EA PANASONIC

NEDERLANDS 32 ~ 37 Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

• Spegnere l’apparecchio e comunicarlo al proprio rivenditore. 31

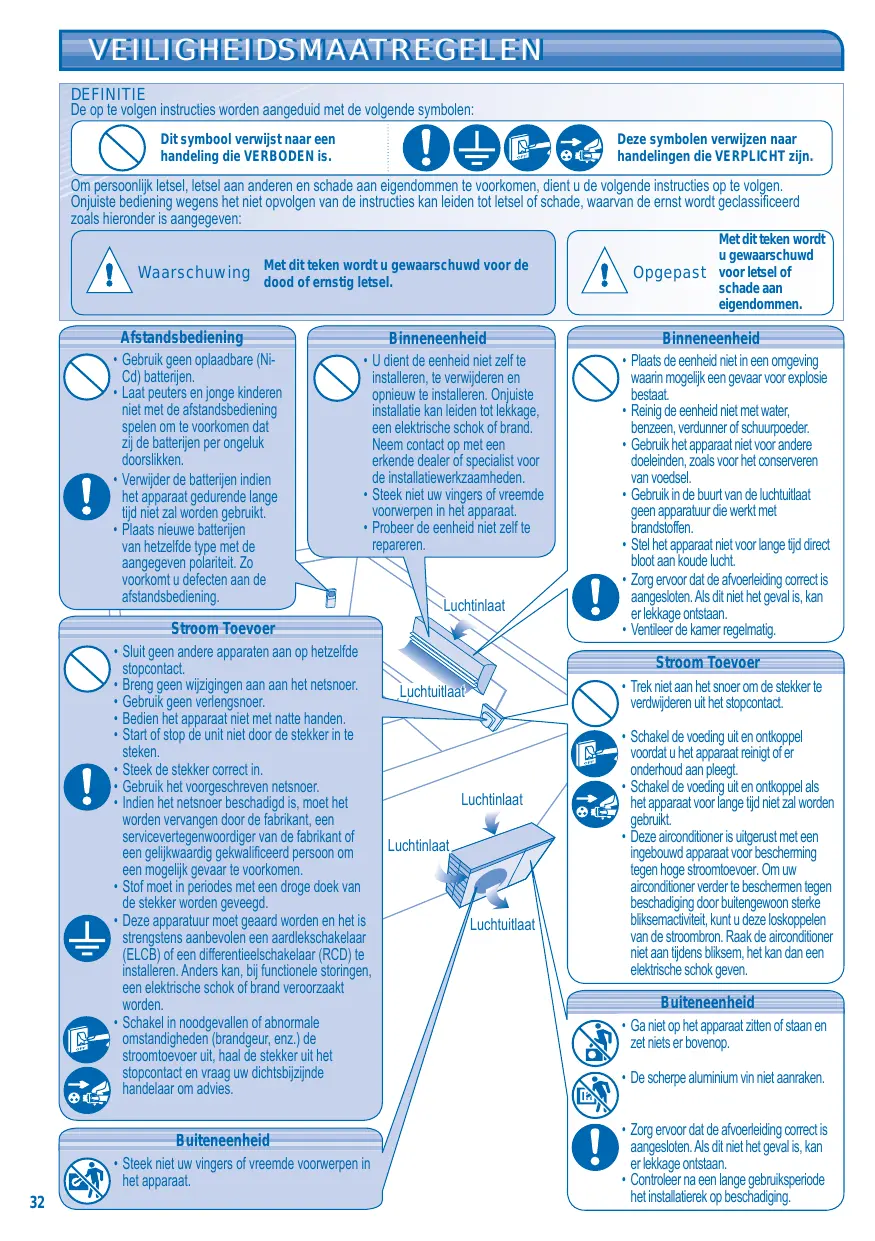

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMAATREGELEN DEFINITIE De op te volgen instructies worden aangeduid met de volgende symbolen: Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

Om persoonlijk letsel, letsel aan anderen en schade aan eigendommen te voorkomen, dient u de volgende instructies op te volgen. Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven: Waarschuwing Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel. Afstandsbediening • Gebruik geen oplaadbare (NiCd) batterijen. • Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken. • Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt. • Plaats nieuwe batterijen van hetzelfde type met de aangegeven polariteit. Zo voorkomt u defecten aan de afstandsbediening.

Binneneenheid • U dient de eenheid niet zelf te installeren, te verwijderen en opnieuw te installeren. Onjuiste installatie kan leiden tot lekkage, een elektrische schok of brand. Neem contact op met een erkende dealer of specialist voor de installatiewerkzaamheden. • Steek niet uw vingers of vreemde voorwerpen in het apparaat. • Probeer de eenheid niet zelf te repareren.

Luchtinlaat Stroom Toevoer • Sluit geen andere apparaten aan op hetzelfde stopcontact. • Breng geen wijzigingen aan aan het netsnoer. Luchtuitlaat • Gebruik geen verlengsnoer. • Bedien het apparaat niet met natte handen. • Start of stop de unit niet door de stekker in te steken. • Steek de stekker correct in. • Gebruik het voorgeschreven netsnoer. Luchtinlaat • Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of Luchtinlaat een gelijkwaardig gekwalificeerd persoon om een mogelijk gevaar te voorkomen. • Stof moet in periodes met een droge doek van de stekker worden geveegd. • Deze apparatuur moet geaard worden en het is Luchtuitlaat strengstens aanbevolen een aardlekschakelaar (ELCB) of een differentieelschakelaar (RCD) te installeren. Anders kan, bij functionele storingen, een elektrische schok of brand veroorzaakt worden. • Schakel in noodgevallen of abnormale omstandigheden (brandgeur, enz.) de stroomtoevoer uit, haal de stekker uit het stopcontact en vraag uw dichtsbijzijnde handelaar om advies. Buiteneenheid • Steek niet uw vingers of vreemde voorwerpen in het apparaat.

Met dit teken wordt u gewaarschuwd Opgepast voor letsel of schade aan eigendommen.

Binneneenheid • Plaats de eenheid niet in een omgeving waarin mogelijk een gevaar voor explosie bestaat. • Reinig de eenheid niet met water, benzeen, verdunner of schuurpoeder. • Gebruik het apparaat niet voor andere doeleinden, zoals voor het conserveren van voedsel. • Gebruik in de buurt van de luchtuitlaat geen apparatuur die werkt met brandstoffen. • Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. • Zorg ervoor dat de afvoerleiding correct is aangesloten. Als dit niet het geval is, kan er lekkage ontstaan. • Ventileer de kamer regelmatig. Stroom Toevoer • Trek niet aan het snoer om de stekker te verdwijderen uit het stopcontact. • Schakel de voeding uit en ontkoppel voordat u het apparaat reinigt of er onderhoud aan pleegt. • Schakel de voeding uit en ontkoppel als het apparaat voor lange tijd niet zal worden gebruikt. • Deze airconditioner is uitgerust met een ingebouwd apparaat voor bescherming tegen hoge stroomtoevoer. Om uw airconditioner verder te beschermen tegen beschadiging door buitengewoon sterke bliksemactiviteit, kunt u deze loskoppelen van de stroombron. Raak de airconditioner niet aan tijdens bliksem, het kan dan een elektrische schok geven. Buiteneenheid • Ga niet op het apparaat zitten of staan en zet niets er bovenop. • De scherpe aluminium vin niet aanraken. • Zorg ervoor dat de afvoerleiding correct is aangesloten. Als dit niet het geval is, kan er lekkage ontstaan. • Controleer na een lange gebruiksperiode het installatierek op beschadiging.

INFORMATIE INFORMATIE OVER OVER WETGEVING WETGEVING Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen.

Buiten *DBT *WBT 43 26 -15 24 18 -15 -

Maximum KOELEN Minimum Maximum VERWARMEN Minimum * DBT: Droge bolttemperatuur * WBT: Natte bolttemperatuur ATTENTIE: • Bij een buitentemperatuur tot -15°C kan deze eenheid nog als koeler werken in een andere ruimte dan een woonkamer, zoals een computerkamer, terwijl de temperatuur in deze kamer 16°C of meer is en de vochtigheid maximaal 80%. Wanneer de buitentemperatuur -15°C bereikt, zal de compressor stilvallen en opnieuw in werking treden zodra de temperatuur meer dan -15°C bedraagt. • Wanneer de buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal het apparaat ter beveiliging misschien niet meer functioneren. Vervanging of installarie van stekkers moet worden uitgevoerd door geautoriseerd/ gekwalificeerd personeel. De draden in de hoogdleiding zijn gekleurd in volgens de volgende code: Terminals Rood

kleuren (Britse norm) bruin blauw groen-geel

Bedradingskleuren kunnen varieren afhankelijk van de codenorm van een land.

INFORMATIE OVER WETGEVING

SNELLE GIDS ACHTERKLEP OPMERKING : De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

NEDERLANDS Gebruik deze airconditioner binnen het volgende temperatuurbereik Temperatuur (°C)

VEILIGHEIDSMAATREGELEN 32

GEBRUIKSOMSTANDIGHEDEN Binnen *DBT *WBT 32 23 16 11 30 16 -

Hartelijk dank voor de aanschaf van de airconditioner

MILIEUVEREISTEN Batterijen afdanken NL Batterij niet weggooien, maar inleveren als KCA. AFDANKEN NA EINDE LEVENSDUUR Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren). Dit symbool betekent in Europa dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In Nederland kunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffice.nl of www.stibat.nl. Voor zakelijke gebruikers in de Europese Unie Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie. Informatie over verwijdering van afval in landen buiten de Europese Unie Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is. • Schakel het apparaat niet in wanneer u net de vloer geboend hebt. Lucht de kamer na het boenen eerst goed, alvorens het apparaat te gebruiken. • Installeer het apparaat niet op plaatsen met olieachtige dampen of rook.

PRODUCTOVERZICHT PRODUCTOVERZICHT & & BEDIENING BEDIENING Ionisator Niet aanraken tijdens de werking. Supersonisch apparaat voor luchtreiniging

POWERFUL QUIET TIMER POWER Jaloezie voor richting luchtstroom • Niet handmatig regelen.

Stap Actie Stand 1 Druk 1 maal op de knop. Automatisch Houd de knop ingedrukt totdat Krachtig 2 u een pieptoon hoort en laat de koelen knop vervolgens los. Herhaal stap 2. Houd de knop ingedrukt totdat u twee Normaal 3 pieptonen hoort en laat de koelen knop vervolgens los. Herhaal stap 3. Houd de knop ingedrukt totdat u drie Krachtig 4 pieptonen hoort en laat de verwarmen knop vervolgens los. Druk op de toets, om uit te schakelen.

SUPER ION ALLERU-BUSTER Ontvanger INDICATOR

Knop auto OFF/ON • Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen.

(Groen) (Oranje) (Oranje) (Groen) (Groen) (Blauw)

OFF/ON HET TOESTEL AAN- OF UITSCHAKELEN

• Let s.v.p. goed op de OFF-indicatie op de afstandsbediening, om te vermijden, dat het apparaat ongewild start/stopt. Display van de afstandsbediening

• Instellingsbereik: 16°C ~ 30°C. • De unit laten werken binnen de aangeraden temperatuur kan leiden tot energiebesparing. VERWARMINGSMODUS : 20°C ~ 24°C. KOELINGSMODUS : 26°C ~ 28°C. DROOGMODUS : 1°C ~ 2°C onder kamertemperatuur.

MODE ERFU AC RES ET CEL RC DE TEMPERATUUR INSTELLEN DE BEDRIJFSMODUS KIEZEN AUTO MODUS - Voor uw gemak • Het apparaat kiest elke 30 minuten een bedrijfsmodus, in overeenstemming met de ingestelde temperatuur, de buitenen de binnentemperatuur. Tijdens werkingsmodus flikkert het werkingssignaal. VERWARMINGSMODUS - Genieten van warme lucht • Het apparaat heeft enige tijd nodig om op te warmen. Tijdens dit proces knippert het stroomlampje. KOELINGSMODUS - Genieten van koude lucht DROOGMODUS - Drogen van de omgeving • Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

FAN SPEED VENTILATIESNELHEID SELECTEREN (5 OPTIES)

DE TIMER INSTELLEN • Om het apparaat op de geprogrammeerde tijd IN of UIT te schakelen.

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus. RICHTING VAN DE LUCHTSTROOM AANPASSEN (5 OPTIES)

• Om de ON- of OFF-instelling van de timer te ON annuleren, drukt u op of OFF en vervolgens op

GENIETEN VAN FRISSE LUCHT • Om te zorgen voor een effect van verse lucht door het produceren van negatieve ionen. - De ion-werking kan onafhankelijk worden OFF/ON ingeschakeld. Druk nogmaals op de knop om de actie te stoppen. GENIETEN VAN EEN RUSTIGE OMGEVING • Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

QUIET POWERFUL CANCEL

• Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 30 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken. • De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Voor het instellen van de uurtijd verwijzen wij naar Voorbereiding Afstandsbediening op de achterkant hiervan. • Indien de timer handmatig geannuleerd wordt of na een stroomuitval, kunt u de vorige programmering herstellen (zodra weer stroom voorhanden is), door op SET te drukken.

OPTIONELE INTSTELLINGEN TEMPERATUUR SNEL BEREIKEN CLOCK

• Het supersonische apparaat voor luchtreiniging (super alleru-buster) werkt automatisch nadat de eenheid wordt ingeschakeld. •

, en kunnen in alle bedrijfsfuncties geactiveerd worden en kunnen geannuleerd worden door opnieuw op de desbetreffende toets te drukken. POWERFUL

en kunnen niet tegelijkertijd geselecteerd worden.

• Hiermee houdt u de kamer geventileerd. • Indien AUTO ingesteld is, zwaaien de jaloezieën automatisch naar links/naar rechts en omhoog/omlaag. • In de verwarmingsmodus blaast de lucht een poosje horizontaal en begint daarna omlaag te blazen, en, zodra de temperatuur stijgt, beginnen de luchtstroomjaloezieën naar links/naar rechts te zwaaien.

SET AC RESET Houd deze toets 5 minuten ingedrukt, om de helderheid van de indicator van het apparaat te dimmen of te terug te zetten. Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen. Houd deze toets ongeveer 5 seconden ingedrukt, om te tijdindicatie in 12-uur of in 24-uur te tonen. Druk op deze toets, om de standaardinstelling van de afstandsbediening terug te zetten. Deze toets wordt in normaalbedrijf niet gebruikt.

Zet de temperatuur, in de koelmodus, 1°C hoger of, in de verwarmingsmodus, 2°C lager dan de gewenste temperatuur, om 10% energie te sparen. Gebruik gordijnen om zonlicht en warmte van buiten te weren, om, tijdens de koeling, het energieverbruik te reduceren. 35

ONDERHOUD ONDERHOUD & & REINIGING REINIGING • Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt. • Raak niet de aluminium vin aan, het scherpe deel kan letsel OPGEPAST veroorzaken.

TIP REINIGINGSINSTRUCTIES • Gebruik geen benzeen, verdunner of schuurpoeder. • Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik. • Gebruik geen water dat warmer is dan 40°C.

• Voor de beste prestaties en maximale energiebesparing reinigt u het filter regelmatig. • Neem contact op met de dichtstbijzijnde dealer voor seizoeninspecties.

LUCHTFILTER VOORPANEEL

• De luchtfilters moeten elke twee weken worden gereinigd. • Was/spoel de filters voorzichtig met water om schade aan het oppervlakte van de filters te voorkomen. • Droog de filters goed in de schaduw, uit de buurt van vuur of direct zonlicht. • Vervang beschadigde filters.

Omhoog tillen en trekken om te verwijderen. Voorzichtig wassen en drogen.

BINNENEENHEID Veeg de eenheid zachtjes af met een zachte, droge doek.

IONISATOR Reinigen met een katoenen doek. Verwijderen

SUPERSONISCH APPARAAT VOOR LUCHTREINIGING Verwijderen

ALUMINIUM VIN Stofzuig, was en droog het frame. • Er wordt aangeraden het filter om de 6 maanden te reinigen. • Vervang het filter na elke 3 jaar en vervang beschadigde filters.

Onderdeel nr: CZ-SA13P VOOR SEIZOENSINSPECTIE, NADAT HET APPARAAT LANG NIET IN GEBRUIK WAS OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

• Controleer de batterijen van de afstandsbediening. • Controleer de inlaat- en uitlaatopeningen op obstructies. • Het is normaal dat na 15 minuten gebruikstijd het temperatuurverschil tussen de luchtinlaat- en luchtuitlaatopeningen als volgt is:

Bij koelen: ≥ 8°C Bij verwarmen: ≥ 14°C Onder de volgende omstandigheden moet u DE STROOM UITSCHAKELEN EN DE STEKKER UIT HET STOPCONTACT TREKKEN en daarna een geautoriseerde handelaar opbellen: • Een abnormaal lawaai tijdens de werking. • Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen. • Er lekt water uit de binneneenheid. • De zekering springt regelmatig uit. • De stroomdraad wordt onnatuurlijk warm. • De schakelaars of knoppen werken niet zoals het hoort.

BIJ LANGDURIGE INACTIVITEIT

Reinig het alleru-buster filter met een stofzuiger.

• Laat het apparaat 2~3 uur verwarmen, zodat de eenheid helemaal droog wordt. • Schakel de voeding uit en ontkoppel. • Verwijder de batterijen uit de afstandsbediening.

PROBLEMEN OPLOSSEN Symptoom

Er komt damp uit de binneneenheid. Tijdens werking klinkt er geluid van stromend water. De ruimte heeft een vreemde geur.

• Condensatie door koelproces. • Stromend koelmiddel in het apparaat.

• Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding. De binnenventilator stopt af en toe wanneer de • Zo verdrijft u de omgevingsgeuren. ventilatorsnelheid is ingesteld op automatisch. Het apparaat begint pas na enkele minuten • De vertraging dient ter bescherming van de compressor van de eenheid. vertraging nadat het opnieuw is opgestart. Er komt water/stoom uit de buiteneenheid. • In de leidingen vindt condensatie of verdamping plaats. Timerindicator is altijd aan. • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd. AAN/UIT-indicator knippert tijdens werking en • De eenheid staat in de ontdooiingstand en het gesmolten ijs wordt via de de ventilator van de binneneenheid is gestopt. buiteneenheid afgevoerd. De binnenventilator stopt af en toe tijdens • Onbedoeld koelen voorkomen. verwarmen. De AAN/UIT-indicator knippert voordat de • Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de eenheid wordt ingeschakeld. ON timer is ingeschakeld. Tijdens de werking kan een kraakgeluid • Het paneel kan uitzetten/krimpen als gevolg van het temperatuurverschil. hoorbaar zijn. Controleer het volgende voordat u een onderhoudsmonteur belt. Symptoom

Verwarmings-/Koelingswerking werkt niet efficient.

Stel de temperatuur correct in. Sluit alle deuren en ramen. Maak de filters schoon of vervang ze. Verwijder elke obstructie bij de lucht in- en uitlaatopingen. Controleer of de unit is geinstalleerd op een helling. Plaats de batterijen correct. Vervang zwakke batterijen.

Controleer of de stroomonderbreker ontkoppeld is. Controleer of de timers zijn ingesteld. Controller, of de ontvanger niet geblokkeerd wordt. Het een en ander fluorescerend licht kan eventueel de signaalzender storen. Vraag uw dichtstbijzijnde handelaar om raad.

Luidruchtig tijdens werking. Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.) Het apparaat werkt niet. Het apparaat ontvangt geen signaal van de afstandsbediening. De ION-indicator op de binneneenheid knippert.

• Druk twee keer op de knop dealer raadplegen.

NEDERLANDS De volgende symptomen geven niet een defect aan.

. Indien de indicator blijft knipperen, de

De unit stopt en de timer indicator flikkert.

Druk op de knop om de controle te stoppen.

CHECK CLOCK Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode.

OPMERKING : • Het apparaat kan mogelijk beperkt worden gebruikt (bij 4 pieptonen), afhankelijk van de fout.

• Schakel het apparaat uit en geef de foutcode door aan de dichtstbijzijnde dealer. 37
