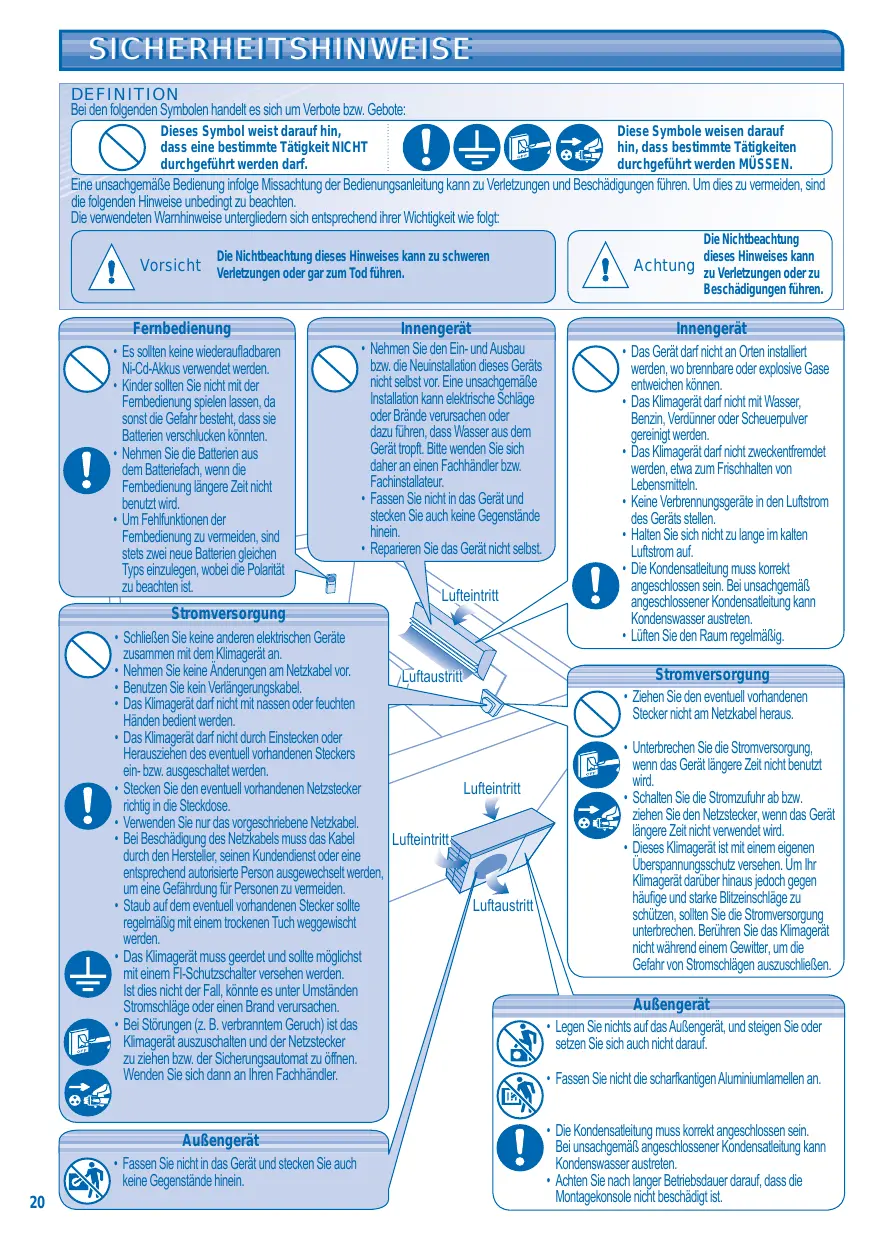

SICHERHEITSHINWEISE SICHERHEITSHINWEISE DEFINITION Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote: Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

Eine unsachgemäße Bedienung infolge Missachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten. Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Die Nichtbeachtung dieses Hinweises kann zu schweren

Vorsicht Verletzungen oder gar zum Tod führen.

Die Nichtbeachtung dieses Hinweises kann

Achtung zu Verletzungen oder zu Beschädigungen führen.

Fernbedienung • Es sollten keine wiederaufladbaren Ni-Cd-Akkus verwendet werden. • Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten. • Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird. • Um Fehlfunktionen der Fernbedienung zu vermeiden, sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

Innengerät • Nehmen Sie den Ein- und Ausbau bzw. die Neuinstallation dieses Geräts nicht selbst vor. Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft. Bitte wenden Sie sich daher an einen Fachhändler bzw. Fachinstallateur. • Fassen Sie nicht in das Gerät und stecken Sie auch keine Gegenstände hinein. • Reparieren Sie das Gerät nicht selbst.

Innengerät • Das Gerät darf nicht an Orten installiert werden, wo brennbare oder explosive Gase entweichen können. • Das Klimagerät darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden. • Das Klimagerät darf nicht zweckentfremdet werden, etwa zum Frischhalten von Lebensmitteln. • Keine Verbrennungsgeräte in den Luftstrom des Geräts stellen. • Halten Sie sich nicht zu lange im kalten Luftstrom auf. • Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten. • Lüften Sie den Raum regelmäßig.

Lufteintritt Stromversorgung • Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an. • Nehmen Sie keine Änderungen am Netzkabel vor. Stromversorgung Luftaustritt • Benutzen Sie kein Verlängerungskabel. • Ziehen Sie den eventuell vorhandenen • Das Klimagerät darf nicht mit nassen oder feuchten Stecker nicht am Netzkabel heraus. Händen bedient werden. • Das Klimagerät darf nicht durch Einstecken oder • Unterbrechen Sie die Stromversorgung, Herausziehen des eventuell vorhandenen Steckers wenn das Gerät längere Zeit nicht benutzt ein- bzw. ausgeschaltet werden. wird. Lufteintritt • Stecken Sie den eventuell vorhandenen Netzstecker • Schalten Sie die Stromzufuhr ab bzw. richtig in die Steckdose. ziehen Sie den Netzstecker, wenn das Gerät • Verwenden Sie nur das vorgeschriebene Netzkabel. längere Zeit nicht verwendet wird. • Bei Beschädigung des Netzkabels muss das Kabel Lufteintritt • Dieses Klimagerät ist mit einem eigenen durch den Hersteller, seinen Kundendienst oder eine Überspannungsschutz versehen. Um Ihr entsprechend autorisierte Person ausgewechselt werden, Klimagerät darüber hinaus jedoch gegen um eine Gefährdung für Personen zu vermeiden. häufige und starke Blitzeinschläge zu • Staub auf dem eventuell vorhandenen Stecker sollte Luftaustritt schützen, sollten Sie die Stromversorgung regelmäßig mit einem trockenen Tuch weggewischt unterbrechen. Berühren Sie das Klimagerät werden. nicht während einem Gewitter, um die • Das Klimagerät muss geerdet und sollte möglichst Gefahr von Stromschlägen auszuschließen. mit einem FI-Schutzschalter versehen werden. Ist dies nicht der Fall, könnte es unter Umständen Außengerät Stromschläge oder einen Brand verursachen. • Bei Störungen (z. B. verbranntem Geruch) ist das • Legen Sie nichts auf das Außengerät, und steigen Sie oder Klimagerät auszuschalten und der Netzstecker setzen Sie sich auch nicht darauf. zu ziehen bzw. der Sicherungsautomat zu öffnen. Wenden Sie sich dann an Ihren Fachhändler. • Fassen Sie nicht die scharfkantigen Aluminiumlamellen an.

Außengerät • Fassen Sie nicht in das Gerät und stecken Sie auch keine Gegenstände hinein. 20

• Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten. • Achten Sie nach langer Betriebsdauer darauf, dass die Montagekonsole nicht beschädigt ist.

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

BETRIEBSBEREICHE Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen Innen

*TK *FK *TK *FK Maximum 32 23 43 26 KÜHLEN Minimum 16 11 -15 Maximum 30 24 18 HEIZEN Minimum 16 -15 * TK: Trockenkugeltemperatur * FK: Feuchtkugeltemperatur HINWEIS: • Dieses Gerät kann in Technikräumen bei einer Außentemperatur bis -15°C, einer Raumtemperatur von 16°C oder höher und einer Luftfeuchte bis 80% zu Kühlzwecken verwendet werden. Wenn die Außentemperatur unter -15°C sinkt, wird der Kompressor abgeschaltet. Er läuft erst wieder an, wenn die Temperatur über -15°C ansteigt. • Wenn sich die Außentemperatur außerhalb des oben genannten Bereiches befindet, fällt die Heizleistung erheblich ab, und das Außengerät kann aus Schutzgründen abgeschaltet werden. Der Austausch oder die Installation von Netzsteckern sollte nur durch autorisiertes/qualifiziertes Personal durchgeführt werden. Die Drähte im Hauptkabel sind mit den folgenden Farben codiert: Anschlüsse rot schwarz grün/gelb

Drähte Phase Neutralleiter Erdung

Farben (britische Norm) braun blau grün-gelb

Die Farbcodierung kann je nach Landesvorschriften anders sein.

Wir danken Ihnen für den Kauf Ihres -Klimageräts INHALT SICHERHEITSHINWEISE BESTIMMUNGEN UND VORSCHRIFTEN

PRODUKTÜBERSICHT UND BEDIENUNG 22~23 PFLEGE UND REINIGUNG STÖRUNGSSUCHE

KURZANLEITUNG RÜCKSEITE DEUTSCH BESTIMMUNGEN BESTIMMUNGEN UND UND VORSCHRIFTEN VORSCHRIFTEN HINWEIS : Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

UMWELTBESTIMMUNGEN Entsorgung der Batterien Die Batterien müssen ordnungsgemäß recycelt oder entsorgt werden. ENTSORGUNG VON ALTGERÄTEN „Vorschriften für den Endverbraucher“ von Klimageräten: Ihr Klimagerät ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gelangen sollten. Die Länder der Europäischen Union (*) verfügen über ein besonderes Sammelsystem für diese Produkte. Versuchen Sie nicht selbst, das System zu zerlegen, da sich dies durch falsche Behandlung von Abfallstoffen schädlich auf Ihre Gesundheit und die Umwelt auswirken könnte. Das Entfernen und Entsorgen von Kältemittel, Öl und anderen Teilen muss durch einen qualifizierten Installateur in Übereinstimmung mit den entsprechenden örtlichen und nationalen Vorschriften erfolgen. Klimageräte müssen in einer speziellen Aufbereitungsanlage dem Recycling, der Wiederverwertung oder der Wiederverwendung zugeführt werden und sollten nicht in die allgemeine Abfallbeseitigung gelangen. Weitere Informationen erhalten Sie von Ihrem Installateur, Ihrem Fachhändler oder den örtlichen Behörden. Entsprechend der nationalen Gesetzgebung kann die nicht vorschriftsmäßige Entsorgung von Abfallprodukten unter Strafe gestellt sein. *entsprechend der nationalen Gesetze jedes Mitgliedsstaats Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol gilt nur für die Europäische Union. Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich bitte an Ihren Installateur, Ihren Fachhändler oder die örtlichen Behörden und erkundigen Sie sich nach der vorschriftsmäßigen Entsorgungsmethode. • Schalten Sie nicht das Gerät EIN, während Sie den Boden wachsen. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten. • Das Gerät darf nicht an Orten mit öl- bzw. rauchhaltiger Luft installiert werden.

PRODUKTÜBERSICHT UND BEDIENUNG Ionisierer Nicht berühren während Gerät in Betrieb ist. UltraschallLuftreiniger

Stufe Tätigkeit Betriebsart 1 Einmal drücken. Automatik Solange drücken, bis Zwangs2 ein Piepton ertönt, dann kühlbetrieb loslassen. Schritt 2 wiederholen. Solange drücken, bis zwei Normaler 3 Pieptöne ertönen, dann Kühlbetrieb loslassen. Schritt 3 wiederholen. Solange drücken, bis drei Zwangs4 Pieptöne ertönen, dann heizbetrieb loslassen. Drücken Sie die Taste erneut, um das Gerät auszuschalten.

Luftlenklamelle • Lamelle nicht von Hand verstellen.

SUPER ION ALLERU-BUSTER Taste auto OFF/ON • Bedienung, wenn die Fernbedienung ausgefallen oder unauffindbar ist.

(Grün) (Orange) (Orange) (Grün)

OFF/ON EIN- BZW. AUSSCHALTEN DES GERÄTS

• Es ist zu beachten, dass das Gerät nur eingeschaltet werden kann, wenn auf dem Display der Fernbedienung OFF (AUS) angezeigt wird. Anzeige auf dem Display

TEMP AUTO HEAT COO L DRY FAN SPEE D ION AIR SWIN G MOD E QUIE OFF/O N ion

• Einstellbereich : 16°C ~ 30°C. • Ein Betreiben des Geräts bei der empfohlenen Temperatur kann helfen, Strom zu sparen. HEIZBETRIEB : 20°C ~ 24°C. KÜHLBETRIEB : 26°C ~ 28°C. ENTFEUCHTUNGSBETRIEB : 1°C bis 2°C niedriger als die Raumtemperatur.

AC RES ET CEL RC AUTOMATIKBETRIEB (AUTO) • Das Gerät wählt die Betriebsart alle 30 Minuten in Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur. Während die Betriebsart bestimmt wird, blinkt das POWER-Symbol. HEIZBETRIEB (HEAT) • Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt das POWER-Symbol. KÜHLBETRIEB (COOL) ENTFEUCHTUNGSBETRIEB (DRY) • Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

FAN SPEED EINSTELLEN DER VENTILATORDREHZAHL (5 EINSTELLUNGEN)

EINSTELLEN DES TIMERS • Ein- bzw. Ausschalten des Geräts zu einer bestimmten Zeit. ON

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt. • In der Stellung AUTO schwenken die Lamellen automatisch nach rechts und links sowie auf und ab. • Im Heizbetrieb wird die Luft eine Zeit lang horizontal ausgeblasen, danach erst wird sie nach unten geblasen. Sobald die Temperatur ansteigt, beginnen die Lamellen nach rechts und links zu schwenken. LUFTREINIGUNG • Wirkt erfrischend durch die Erzeugung negativer Ionen. - Der Ionisierbetrieb kann allein genutzt werden. OFF/ON Drücken Sie die Taste , um das Gerät auszuschalten.

QUIET FLÜSTERBETRIEB CANCEL

• Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 30 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist. • Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe unter „Vorbereitung der Fernbedienung“ auf der hinteren Umschlagseite. • Nach einem Stromausfall oder dem Deaktivieren der SET die Timerfunktion kann durch Drücken der Taste vorherige Einstellung wiederhergestellt werden.

WEITERE EINSTELLUNGEN CLOCK RC

, und können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden. QUIET

und verwendet werden.

können nicht gleichzeitig

SET Wählen Sie den Stellen Sie die Bestätigen Sie Einschalt-bzw. gewünschte die Einstellung. den AusschaltUhrzeit ein. Timer aus. • Um den Ein- bzw. Ausschalt-Timer zu löschen, ON drücken Sie die Taste bzw OFF , dann die Taste

• Der Ultraschall-Luftreiniger mit Super Alleru-BusterFilter arbeitet automatisch beim Einschalten des Geräts.

• In dieser Betriebsart wird der Schallpegel verringert. POWERFUL

DEUTSCH AUSRICHTEN DES LUFTSTROMS (5 EINSTELLUNGEN)

AC RESET Um die Helligkeit der Anzeigesymbole zu verringern oder wiederherzustellen, ist diese Taste 5 Sekunden lang zu drücken. Um zur Temperatureinstellung zwischen °C und °F zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken. Drücken Sie diese Taste etwa 5 Sekunden lang, um zwischen der 12-Stunden- und der 24-Stunden-Anzeige zu wechseln. Drücken Sie diese Taste, um die Fernbedienung zurückzusetzen. Diese Taste wird im Normalbetrieb nicht benötigt.

Wenn die Temperatur im Kühlbetrieb 1°C höher oder im Heizbetrieb 2°C niedriger eingestellt wird als die gewünschte Temperatur, kann bis zu 10% Strom gespart werden. Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt. 23

PFLEGE PFLEGE UND UND REINIGUNG REINIGUNG ACHTUNG

• Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen. • Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

HINWEIS REINIGUNGSANWEISUNGEN • Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver. • Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7). • Verwenden Sie kein Wasser, das über 40°C warm ist.

• Um eine optimale Leistung zu erzielen und die Stromaufnahme zu verringern, sind die Filter regelmäßig zu reinigen. • Wenden Sie sich für Wartungsinspektionen an Ihren Fachhändler.

LUFTFILTER FRONTABDECKUNG Zum Entfernen anheben und ziehen. Vorsichtig abwaschen und trocknen.

• Der Grobstaubfilter ist alle zwei Wochen zu reinigen. • Gehen Sie beim Waschen und Ausspülen der Luftfilter vorsichtig vor, damit die Filteroberfläche nicht beschädigt wird. • Lassen Sie den Luftfilter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer. • Beschädigte Filter sind zu ersetzen.

INNENGERÄT Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

IONISIERER Mit einem Wattestäbchen reinigen.

ULTRASCHALL-LUFTREINIGER Herausnehmen

ALUMINIUMLAMELLEN KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG • Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen. • Stellen Sie sicher, dass die Luftein- und -austritte frei sind. • Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

Kühlbetrieb: ≥ 8°C Heizbetrieb: ≥ 14°C LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um das Gerät sorgfältig zu trocknen. • Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung. • Entfernen Sie die Batterien aus der Fernbedienung.

Super Alleru-BusterFilter absaugen.

Filterrahmen absaugen, waschen und trocknen. • Sie sollten den Filter alle sechs Monate reinigen. • Der Filter sollte etwa alle drei Jahre ausgewechselt werden. Beschädigte Filter sind ebenfalls auszuwechseln.

Bestellnummer: CZ-SA13P KRITERIEN FÜR BETRIEBSUNTERBRECHUNG Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und Ihren FACHHÄNDLER ANRUFEN: • Ungewöhnliche Geräusche während des Betriebs. • Wasser/Fremdpartikel sind in die Fernbedienung gelangt. • Wasser tropft aus dem Innengerät. • Der Sicherungsautomat schaltet sich häufig ab. • Das Stromkabel wird ungewöhnlich warm. • Schalter oder Tasten funktionieren nicht ordnungsgemäß.

STÖRUNGSSUCHE Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom

Aus dem Innengerät tritt Nebel aus. Während des Betriebs ist das Geräusch fließenden Wassers zu hören. Im Raum herrscht ein eigenartiger Geruch.

• Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit. • Durch das Gerät strömt Kältemittel.

• Hierbei handelt es sich um einen Schutzmechanismus des Geräts. • Auf den Rohren kann Wasser kondensieren oder verdunsten. • Die Timer-Funktion wird täglich ausgeführt. • Das Gerät befindet sich im Abtaubetrieb, das Eis im Außengerät wird geschmolzen.

DEUTSCH Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen. Nach dem Neustart verzögert sich der Betrieb um einige Minuten. Aus dem Außengerät tritt Wasser oder Dampf aus. Das TIMER-Symbol leuchtet immer. Das POWER-Symbol am Innengerät blinkt während des Betriebs, und der Innengeräteventilator steht. Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen. Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird. Während des Betriebs kann ein Knacken zu hören sein.

• Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird. • Dies dient dazu, Gerüche zu entfernen.

• Hierdurch wird verhindert, dass kalte Luft austritt. • Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor. • Die Frontabdeckung dehnt sich aufgrund von Temperaturschwankungen aus bzw. zieht sich zusammen.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Symptom

Das Gerät kühlt bzw. heizt nicht richtig.

• • • • • • • • • • •

Das Gerät arbeitet laut. Die Fernbedienung funktioniert nicht. (Die Anzeige oder das Sendesignal ist schwach.) Das Gerät funktioniert nicht. Das Gerät empfängt kein Signal von der Fernbedienung. Die ION-Anzeige am Innengerät blinkt.

Stellen Sie die Temperatur richtig ein. Achten Sie darauf, dass Fenster und Türen geschlossen sind. Reinigen oder ersetzen Sie die Luftfilter. Stellen Sie sicher, dass die Luftein- und -austritte frei sind. Überprüfen Sie, ob das Gerät schief steht. Legen Sie die Batterien richtig ein. Ersetzen Sie schwache Batterien. Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat. Überprüfen Sie, ob der Timer gestellt wurde. Stellen Sie sicher, dass der Empfänger nicht verdeckt ist. Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

. Wenn die Anzeige immer noch blinkt, • Drücken Sie zweimal die Taste wenden Sie sich bitte an Ihren Händler.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

CHECK-Taste 5 Sekunden lang drücken.

CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche zu beenden.

Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen.

RC HINWEIS : • Je nach Störung kann das Gerät eventuell eingeschränkt verwendet werden (beim Einschalten ertönen 4 Pieptöne).

• Gerät abschalten und Ihrem Fachhändler den Fehlercode mitteilen. 25
