Producttype	Robotstofzuiger
Merk	Philips
Model	FC8820/01 SMARTPRO ACTIVE
Afmetingen (ca.)	34 cm diameter, 9 cm hoogte
Gewicht (ca.)	3 kg
Batterijtype	Oplaadbare Li-ion batterij 14,4 V (ref. CP0113)
Maximale gebruiksduur	100 minuten
Oplaadtijd	4 uur
Geschikte vloeren	Harde vloeren (parket, linoleum, tegels) - vermijd dikke tapijten
Zuigmodi	Automatisch, Z, willekeurig, langs muren, spiraal, handmatig via afstandsbediening
Reinigingssysteem	3 stappen: zijborstels + zuigen + droge doekjes (optioneel)
Sensoren	3 valsensoren (trappen), vuilsensor (stof)
Laadstation	Ja, met tijdsprogrammering
Afstandsbediening	Ja, inclusief CR2025 batterij
Inbegrepen accessoires	Droge doekhouder, 2 droge doekjes, virtuele muureenheid, pointer (FC8820), adapter, USB-kabel
Zijborstels	2, vervangbaar (ref. CP0107)
Filter	Wasbaar (niet met water reinigen), vervangbaar (ref. CP0109)
Capaciteit stofreservoir	Ongeveer 0,6 L (schatting)
Geluidsniveau	Ongeveer 60 dB (schatting)
Ondersteuning en reserveonderdelen	www.philips.com/support, Consumentenservice

Veelgestelde vragen - FC8820/01 SMARTPRO ACTIVE PHILIPS

Hoe installeer ik de oplaadbare batterij?

Druk op de geribbelde zijkanten van het deksel van de batterijruimte om het te ontgrendelen, schuif het deksel eraf, verwijder de beschermfolie, plaats de batterij (opdruk naar boven) en sluit het deksel weer.

Wat te doen als de robot niet goed zuigt?

Controleer of het stofreservoir niet vol is, of het filter schoon is en of de zijborstels niet verstrikt zijn. Maak de zuigopening onder het reservoir schoon.

Hoe programmeer ik een automatische reiniging?

Stel eerst de tijd en dag in op het laadstation. Druk vervolgens op de configuratieknop, selecteer 'Zuigprogramma', stel de tijd in en kies de dagen. De robot start automatisch op de geprogrammeerde tijden.

De robot keert niet terug naar het laadstation, waarom?

Zorg ervoor dat de reiniging vanaf het laadstation is gestart. Zo niet, druk dan op de thuis-knop van de afstandsbediening. Controleer ook of het pad naar het station vrij is.

Wat betekent foutcode E1?

E1 geeft aan dat een of beide wielen geblokkeerd zijn. Schakel de robot uit, verwijder pluisjes of draden rond de wielen en start opnieuw.

Welke vloeren zijn geschikt voor deze robot?

Deze robot is ontworpen voor harde vloeren: parket, linoleum, tegels. Hij kan problemen ondervinden op dikke tapijten of glanzende zwarte vloeren.

Hoe gebruik ik het droge doekaccessoire?

Bevestig het droge doekje op de doekhouder door de uiteinden in de bevestigingsblokken te vouwen. Plaats de doekhouder onder de robot. Alleen gebruiken op harde vloeren.

Hoe vervang ik de zijborstels?

Pak de borstels bij de haren vast en maak ze los van de assen. Duw de nieuwe borstels op de assen tot ze vastklikken. Vervang altijd beide tegelijk (ref. CP0107).

De afstandsbediening werkt niet meer, wat te doen?

Controleer de CR2025 knoopcelbatterij. Vervang deze indien nodig: druk op de ontgrendelknop van de batterijhouder, verwijder de oude batterij, plaats de nieuwe en plaats de houder terug.

Hoe onderhoud ik de valsensoren?

Draai de robot om en reinig de drie valsensoren met een zachte borstel (tandenborstel). Vuile sensoren kunnen de detectie van trappen verhinderen.

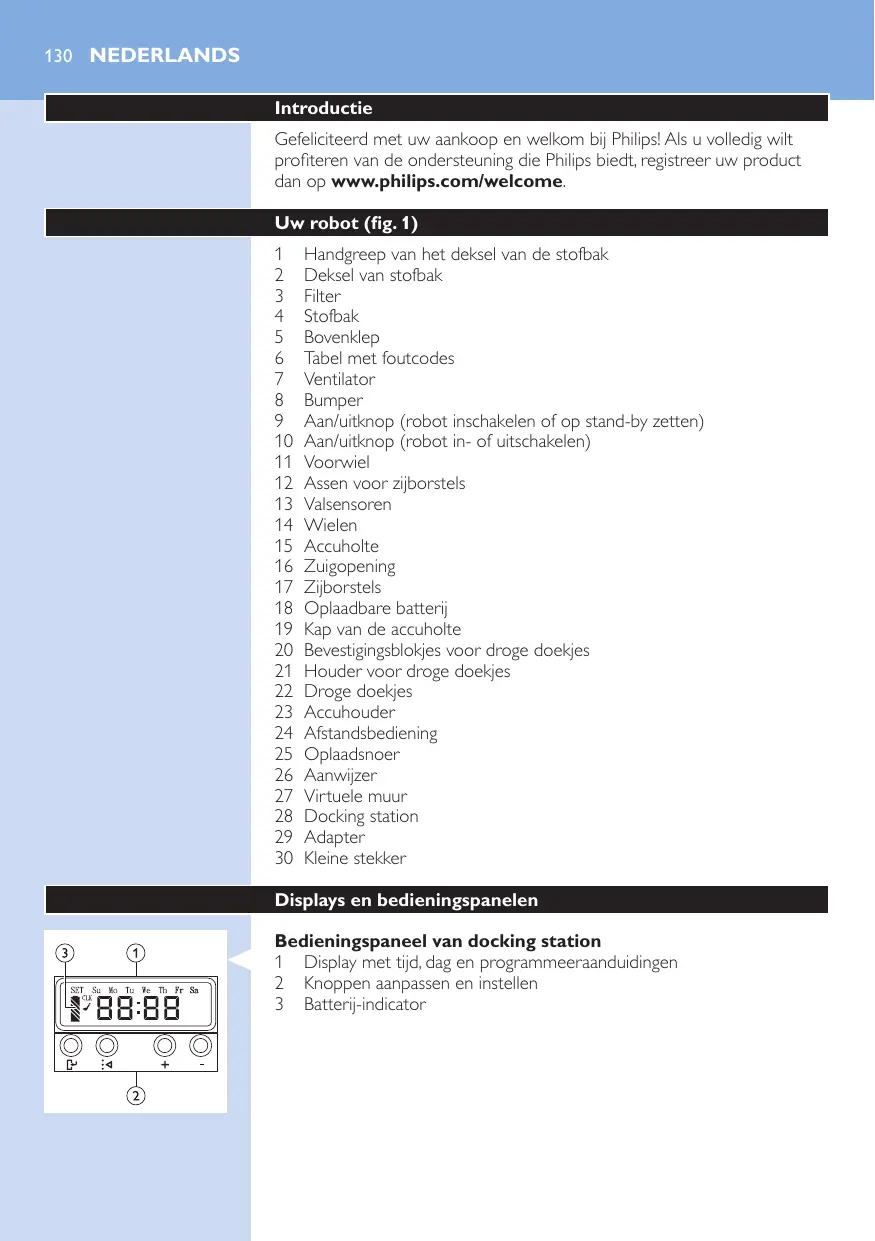

GEBRUIKSAANWIJZING FC8820/01 SMARTPRO ACTIVE PHILIPS

Gefeliciteerd met uw aankoop en welkom bij Philips! Als u volledig wilt profiteren van de ondersteuning die Philips biedt, registreer uw product dan op www.philips.com/welcome.

Uw robot (fig. 1)

1 Handgreep van het deksel van de stofbak
2 Deksel van stofbak
3 Filter
4 Stofbak
5 Bovenklep
6 Tabel met foutcodes
7 Ventilator
8 Bumper
9 Aan/uitknop (robot inschakelen of op stand-by zetten)
10 Aan/uitknop (robot in- of uitschakelen)
11 Voorwiel
12 Assen voor zijborstels
13 Valsensoren
14 Wielen
15 Accuholte
16 Zuigopening
17 Zijborstels
18 Oplaadbare batterij
19 Kap van de accuholte
20 Bevestigingsblokjes voor droge doekjes
21 Houder voor droge doekjes
22 Droge doekjes
23 Accuhouder
24 Afstandsbediening
25 Oplaadsnoer
26 Aanwijzer
27 Virtuele muur
28 Docking station
29 Adapter
30 Kleine stekker

Displays en bedieningspanelen

Bedieningspaneel van docking station

1 Display met tijd, dag en programmeeraanduidingen
2 Knoppen aanpassen en instellen
3 Batterij-indicator

Afstandsbediening

1 Navigatieknoppen en aan/uit
2 Knoppen voor reinigingstijd
3 Knoppen voor reinigingsmodus
4 Knoppen voor ventilatorsnelheid
5 Dockingknop

Aanwijzer (FC8820)

1 Aanwijzerknop
2 Aan/uitknop
3 Knoppen voor reinigingsmodus
4 Knoppen voor reinigingstijd
5 Dockingknop

Hoe uw robot werkt

Wat uw robot schoonmaakt

Deze robot is uitgerust met functies die u helpen de vloeren in uw huis schoon te maken. De robot is met name geschikt voor het schoonmaken van harde vloeren, zoals houten of betegelde vloeren of linoleumvloeren. De robot kan problemen ondervinden bij het schoonmaken van zachte vloeren, zoals tapijt of vloerkleden. Als u de robot op een tapijt of vloerkleed gebruikt, blijft u dan de eerste keer in de buurt om te zien of de robot deze vloeren kan schoonmaken. Houd de robot ook in de gaten als u deze op zwarte en glanzende harde vloeren gebruikt.

Hoe uw robot schoonmaakt

De robot heeft een 3-fasenreinigingssysteem om uw vloeren efficiënt te stofzuigen.

- Dankzij de twee zijborstels kan de robot in hoeken en langs muren schoonmaken. Ze helpen ook om stof van de vloer los te maken.

• Door de zuigkracht van de robot wordt los stof opgenomen en via de zuigopening naar de stofbak vervoerd.
• De robot wordt geleverd met een houder voor droge doekjes, zodat u een harde vloer nog grondiger schoon kunt maken.

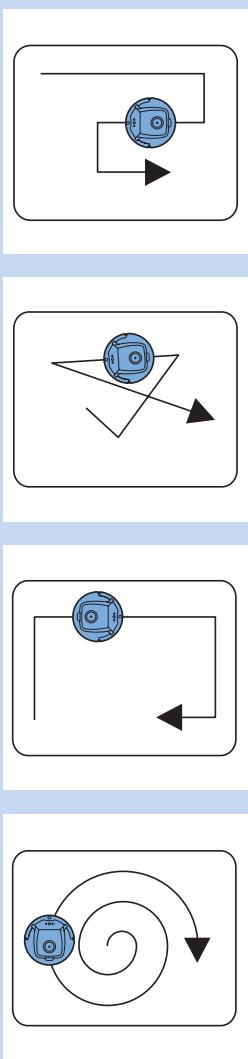

Schoonmaakpatronen

In de automatische reinigingsmodus maakt de robot gebruik van een automatische volgorde van schoonmaakpatronen om elk gebied van de kamer optimaal te reinigen. De gebruikte schoonmaakpatronen zijn:

1 Z-patroon of zigzagpatroon
2 Willekeurig patroon
3 Muurpatroon
4 Spiraalvormig patroon

In de automatische modus gebruikt de robot deze patronen in een vaste volgorde:

1 Z-patroon

2 Willekeurig patroon

3 Muurpatroon

4 Spiraalvormig patroon

• Wanneer de robot deze serie patronen heeft uitgevoerd, begint de robot weer in het Z-patroon te bewegen. De robot blijft deze serie patronen volgen om de kamer te stofzuigen tot de accu leeg is of tot de robot handmatig wordt uitgeschakeld.
• Als de robot tijdens de schoonmaakbeurt een bijzonder vuil gebied signaleert, schakelt het apparaat automatisch over op de spiraalvormige modus en gaat de ventilator op turbosnelheid om te zorgen dat het vuil grondig wordt verwijderd.

Opmerking: U kunt elke modus ook afzonderlijk selecteren door op de desbetreffende knop op de afstandsbediening of aanwijzer (alleen FC8820) te drukken. Raadpleeg voor meer informatie het gedeelte 'Reinigingsmodi' van het hoofdstuk 'Uw robot gebruiken'.

Hoe uw robot hoogteverschillen vermijdt

- De robot heeft drie valsensoren aan de onderkant. Deze valsensoren worden gebruikt om hoogteverschillen te signaleren en te vermijden, zoals trappenhuizen.

Opmerking: Het is normaal dat de robot zich iets over de rand van een hoogteverschil beweegt, omdat de valsensor aan de voorzijde zich achter de bumper bevindt.

Let op: In bepaalde gevallen kunnen de valsensoren een trap of ander hoogteverschil niet op tijd detecteren. Houd de robot daarom de eerste paar keren dat u het apparaat gebruikt goed in de gaten, vooral wanneer u de robot in de buurt van een trap of een ander hoogteverschil gebruikt.

Voor het eerste gebruik

De zijborstels bevestigen

1 Pak de zijborstels uit en plaats de robot ondersteboven op een tafel of op de vloer.
2 Duw de zijborstels op de assen op de onderkant van de robot.

Opmerking: Zorg ervoor dat u de zijborstels goed bevestigt. Duw ze op de assen tot u ze op hun plaats hoort klikken.

De accu in de robot plaatsen

U moet de accu plaatsen voordat u de robot gaat gebruiken.

1 Druk op de geribbelde gedeelten op de kap van de accuholte om de holte te openen.

2 Schuif de kap van de accuholte.
3 Verwijder het plastic van de accu.

4 Plaats de accu in de accuholte.

Opmerking: Zorg ervoor dat de opdruk op de accu naar boven wijst en dat de polen in de juiste richting wijzen.

5 Schuif het deksel van de accuholte weer op het apparaat.

Het beschermstrookje van de afstandsbediening verwijderen

De afstandsbediening werkt op een CR2025-knoopcelbatterij. De batterij wordt beschermd met een strookje, dat moet worden verwijderd voordat u het apparaat gebruikt.

1 Trek het beschermstrookje uit het batterijvak van de afstandsbediening.

De afstandsbediening is nu klaar voor gebruik.

Klaarmaken voor gebruik

Het docking station plaatsen

1 Steek de kleine stekker van de adapter in de aansluiting op het docking station (1) in en steek de adapter in het stopcontact (2). Het display van het docking station licht op.

2 Plaats het docking station op een vlakke, horizontale vloer tegen de muur.

Tip: Om ervoor te zorgen dat het docking station stevig op de gekozen plaats blijft staan, kunt u het aan de wand bevestigen met schroeven of met twee strookjes dubbelzijdig plakband.

Opmerking: Zorg ervoor dat er 80 cm van de voorkant, 30 cm van de rechterkant en 100 cm van de linkerkant van het docking station geen obstakels of hoogteverschillen zijn.

Opladen

Wanneer u de accu voor de eerste keer oplaadt en wanneer de accu leeg is, is de oplaadtijd vier uur.

Uw robot kan op twee manieren worden opgeladen:

- Op het docking station, handmatig of automatisch tijdens gebruik;

- Door de robot rechtstreeks aan te sluiten op netvoeding

Opmerking: Wanneer de accu volledig is opgeladen, kan de robot maximaal 100 minuten reinigen.

Opladen op het docking station

1 Plaats de robot op het aangesloten docking station.
2 Druk op de aan/uitknop om de robot in te schakelen.
3 De accu-indicator op het display van het docking station en het lampje van de aan/uitknop op de robot beginnen te knipperen.

Opmerking: Omdat dit de eerste keer is dat u de robot oplaadt, ziet u op het display van de robot de opstartindicator.

4 Wanneer de accu volledig is opgeladen, stoppen de accu-indicator op het display van het docking station en het lampje in de aan/uitknop met knipperen.

Automatisch opladen tijdens gebruik

1 Wanneer de robot klaar is met stofzuigen of wanneer nog maar 15% van het accuvermogen over is, keert de robot automatisch terug naar het docking station om op te laden. Wanneer de robot naar het docking station terugkeert, knippert het lampje in de aan/uitknop.
2 Wanneer de robot goed op het docking station is geplaatst, gaat de accu-indicator op het display van het docking station knipperen.
3 Wanneer de accu volledig is opgeladen, stoppen de accu-indicator op het display van het docking station en het lampje in de aan/uitknop met knipperen.

Opmerking: De robot keert alleen automatisch naar het docking station terug wanneer het apparaat vanaf het docking station is gestart.

Rechtstreeks opladen met netvoeding

1 Steek de kleine stekker van de adapter in de aansluiting op de robot (1). Sluit de adapter aan op een stopcontact (2).
2 Druk op de aan/uitknop om de robot in te schakelen.
3 Wanneer de robot goed op de netvoeding is aangesloten, gaat het lampje in de aan/uitknop van de robot knipperen. Dit geeft aan dat de accu wordt opgeladen.
4 Wanneer de accu volledig is opgeladen, stopt het lampje in de aan/uitknop van de robot met knipperen.

De kamer klaarmaken voor een schoonmaakbeurt

- Haal alle losse en kwetsbare objecten van de vloer voordat u de robot start voor de schoonmaakbeurt.

Uw robot gebruiken

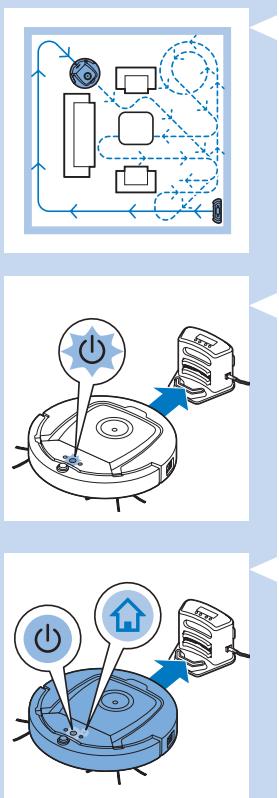

Starten en stoppen

1 Druk op de aan/uitknop. Het lampje in de aan/uitknop gaat branden en de robot begint met schoonmaken.
- U kunt op de aan/uitknop op het apparaat drukken.

- U kunt ook op de aan/uitknop op de afstandsbediening of op de aanwijzer (FC8820) drukken.

2 Tenzij u op een van de modusknoppen drukt, blijft de robot stofzuigen in de automatische modus totdat de accu bijna leeg is. In de automatische modus voert de robot herhaalde combinaties uit van het Z-patroon, het willekeurige patroon, het muurpatroon en het spiraalvormige patroon. Raadpleeg voor meer informatie over de modi het gedeelte 'Reinigingsmodi'.
3 Wanneer de accu bijna leeg is, begint het lampje in de aan/uitknop te knipperen en keert de robot terug naar het docking station om op te laden.
4 U kunt ook op de aan/uitknop drukken om de schoonmaakbeurt te onderbreken of te beëindigen. Als u vervolgens nogmaals op de aan/uitknop drukt en er zit nog genoeg energie in de accu, dan blijft de robot stofzuigen in de automatische modus.
5 U kunt de robot ook laten terugkeren naar het docking station voordat de accu leegraakt door op de dockingknop op de afstandsbediening of de aanwijzer (FC8820) te drukken. De docking-indicator op het display van de robot gaat branden en de robot keert terug naar het docking station.

Opmerking: Als u de robot niet vanaf het docking station hebt gestart, keert het apparaat niet automatisch terug naar het docking station wanneer de accu bijna leeg is. Als er nog genoeg energie in de accu zit, kunt u op de dockingknop drukken om de robot te laten terugkeren naar het docking station. Als de accu helemaal leeg is, plaatst u de robot handmatig op het docking station.

Reinigingsmodi

Naast de automatische modus heeft deze robot vier afzonderlijke reinigingsmodi die kunnen worden gactiveerd door op de desbetreffende knop te drukken.

Z-patroon

- In deze modus reinigt de robot door Z-vormige lussen door de kamer te maken om zo grote gebieden te reinigen.

Willekeurig patroon

- In deze modus reinigt de robot de vloer in een gemengd patroon van rechte en kruislingse bewegingen.

Muurmodus

- In deze modus volgt de robot de muren van de kamer om het gebied naast de muren een extra schoonmaakbeurt te geven.

Spiraalpatroon

- In deze modus maakt de robot een spiraalbeweging met de ventilator op turbosnelheid om een vuil oppervlak grondig te reinigen.

Handmatig navigeren

1 Met de pijltjestoetsen boven, onder, links en rechts van de aan/uitknop op de afstandsbediening kunt u de robot door de kamer navigeren.

Opmerking: Druk niet op het pijltje omlaag als de robot dicht bij een hoogteverschil of een trap is.

De knoppen voor de reinigingstijd gebruiken

• Druk op de knop voor de maximale reinigingstijd om de robot te laten schoonmaken in de automatische modus totdat de accu bijna leeg is. Wanneer de robot klaar is met stofzuigen, gaat het apparaat automatisch terug naar het docking station als het ook vanaf het docking station is gestart. Als de robot is gestart vanuit een ander punt in de kamer, drukt u op de dockingknop om de robot terug te sturen naar het docking station.
• Met de andere knoppen voor de reinigingstijd kunt u de robot respectievelijk 60, 45 en 30 minuten laten reinigen. Wanneer de reinigingstijd is voltooid, keert de robot automatisch terug naar het docking station als het apparaat vanaf het docking station is gestart. Als de robot is gestart vanuit een ander punt in de kamer, drukt u op de dockingknop om de robot terug te sturen naar het docking station.

Reinigingsprogramma's gebruiken

Tijd en dag van de klok instellen

Als u reinigingsprogramma's wilt gebruiken, moet u eerst de tijd en de dag van de week op het display van het docking station instellen.

Afbeeldingen die bij de stappen hieronder horen, vindt u op de uitklapbare pagina's aan de achterkant.

1 Druk op de instelknop. De indicator van de instelmodus en van de kloktijd gaan knipperen.
2 Druk één keer op de selectieknop. De uuraanduiding begint te knipperen.
3 Stel met de + en - knoppen op de afstandsbediening het uur in. Het ingestelde uur verschijnt op het display.
4 Druk op de selectieknop om het ingestelde uur te bevestigen. De minutenaanduiding begint te knipperen.
5 Stel met de + en - knoppen op de afstandsbediening de minuten in. De ingestelde minuten verschijnen op het display.
6 Druk op de selectieknop om de ingestelde minuten te bevestigen. De aanduiding 'Su' voor zondag begint te knipperen.
7 Stel met de + en - knoppen op de afstandsbediening de huidige dag van de week in.
8 Druk op de selectieknop om de dag te bevestigen.
9 Druk op de instelknop om uw keuze van tijd en dag van de week te bevestigen. De indicator van de instelmodus en de kloktijd stoppen met knipperen en blijven nu continu branden.

Reinigingstijden programmeren

Als u de tijd en de dag van de week op het display van het docking station hebt ingesteld, kunt u de reinigingstijden programmeren. Afbeeldingen die bij de stappen hieronder horen, vindt u op de uitklapbare pagina's aan de achterkant. De beschikbare programmeringsopties:

Programmeren	Indicatie op het display
Elke dag schoonmaken	Alle dagaanduidingen zijn ingeschakeld
Schoonmaken op weekdagen	Aanduidingen Mo (maandag) tot en met Fri (vrijdag) zijn ingeschakeld
Schoonmaken op twee opeenvolgende dagen	Aanduidingen van twee dagen zijn ingeschakeld, bijvoorbeeld Fri (vrijdag) en Sa (zaterdag)
Eén dag per week schoonmaken	Aanduiding van geselecteerde dag is ingeschakeld

1 Druk op de instelknop. De indicator van de instelmodus en van het reinigingsprogramma gaan knipperen.
2 Druk één keer op de selectieknop. De uuraanduiding begint te knipperen.
3 Stel met de + en - knoppen op de afstandsbediening het uur in. Het ingestelde uur verschijnt op het display.
4 Druk op de selectieknop om het ingestelde uur te bevestigen. De minutenaanduiding begint te knipperen.
5 Stel met de + en - knoppen op de afstandsbediening de minuten in. De ingestelde minuten verschijnen op het display.
6 Druk op de selectieknop om de ingestelde minuten te bevestigen. De aanduiding 'Su' voor zondag begint te knipperen.
7 Gebruik de + en - knoppen op de afstandsbediening om te schakelen tussen reinigingsprogramma's (zie de tabel hierboven voor de beschikbare programmeringsopties).
8 Druk op de selectieknop om het geselecteerde programma te bevestigen.
9 Druk op de instelknop om de programmering te bevestigen. De indicator van de instelmodus en het reinigingsprogramma stoppen met knipperen en blijven nu continu branden.
10 Wanneer u een reinigingsprogramma hebt ingesteld, ziet u op het display de indicator van het reinigingsprogramma en de geselecteerde dag of dagen. Als u de robot op stand-by laat staan en de accu volledig is opgeladen, begint het apparaat op de geprogrammeerde tijd op de geprogrammeerde dag of dagen met reinigen.

Knoppen voor ventilatorsnelheid

U kunt de ventilatorsnelheid verhogen naar de turbostand of de ventilator uitschakelen. De standaardinstelling is normale ventilatorsnelheid.

1 Wanneer u de ventilator op turbosnelheid instelt, neemt de zuigkracht van de robot toe.
2 U kunt de ventilator uitschakelen door op deze knop te drukken.
3 Druk op deze knop voor de normale ventilatorsnelheid.

Klapreactie

- Wanneer alle pictogrammen op het display knipperen, functioneert de robot niet goed. Om de pictogrammen te laten stoppen met knipperen en te zien wat er mis is, klapt u één keer in uw handen. Hierdoor wordt de foutcode weergegeven op het display. Raadpleeg het hoofdstuk 'Foutcodes' voor uitleg van de betekenis van deze foutcodes.

Het hulpstuk voor droge doekjes gebruiken

Het hulpstuk voor droge doekjes is een functie waarmee u harde vloeren kunt reinigen met droge doekjes.

Het hulpstuk klaarmaken voor gebruik

1 Keer de robot ondersteboven op de vloer of op een tafel.
2 Leg een droge doek op tafel en plaats het hulpstuk op de doek met de bevestigingspunten naar u toe.
3 Vouw beide uiteinden van de droge doek om het hulpstuk heen en duw de bevestigingsblokjes in de uitsparingen.

4 Plaats het bevestigingspunt van het hulpstuk in de opening pal achter het wiel aan een van de kanten van de robot en duw door totdat u de vergrendelingsklik hoort. Herhaal deze handelingen aan de andere kant.
5 Draai de robot om en zet het apparaat met de wielen op de vloer. Het hulpstuk met het droge doekje raakt nu de vloer.

De robot gebruiken met het hulpstuk voor droge doekjes

Wanneer het hulpstuk is bevestigd, kunt u de robot in een willekeurige modus en op alle harde vloeren gebruiken. Gebruik het hulpstuk niet op tapijt of vloerkleden.

Het hulpstuk voor droge doekjes verwijderen

Verwijder het hulpstuk zodra de vloer is gereinigd.

1 Keer de robot ondersteboven op de vloer of op een tafel.
2 Druk een van de uiteinden van het hulpstuk in de richting van het wiel aan de andere kant van de robot om het hulpstuk te ontgrendelen. Haal vervolgens het hulpstuk van de robot.

De aanwijzer gebruiken (FC8820)

De aanwijzer opladen

De aanwijzer heeft een accu die kan worden opgeladen met de meegeleverde USB-kabel.

1 Steek het micro-USB-stekkertje in de opening aan de onderzijde van de aanwijzer.
2 Steek de USB-stekker in een USB-oplader of een USB-poort van uw laptop.
3 Het oplaadlampje op de aanwijzer gaat branden. Opladen duurt 30 minuten. Wanneer het oplaadlampje uitgaat, is de accu volledig opgeladen.

De robot navigeren met de aanwijzer

- Wanneer u de knop van de aanwijzer ingedrukt houdt, zendt de aanwijzer een bundel infraroodlicht uit. Met deze bundel kunt u de robot in een bepaalde richting slepen. Zolang u de knop ingedrukt houdt en blijft wijzen in de richting waarin u wilt dat de robot zich beweegt, blijft de robot in deze richting gaan. Als u de knop van de aanwijzer loslaat, begint de robot te reinigen in de automatische modus.

- Met de aanwijzer kunt u de robot naar een specifiek deel van de kamer sturen voor een extra grondige reiniging.

De virtuele muur gebruiken (FC8820)

De batterijen in de virtuele muur plaatsen

De virtuele muur werkt op vier AA-batterijen.

1 Druk de twee lipjes aan de onderkant van de achterplaat (1) en schuif het klepje naar boven en uit de virtuele muur (2).
2 Neem vier nieuwe AA-batterijen uit de verpakking en plaats ze in het batterijvak van de virtuele muur.

Opmerking: Zorg ervoor dat de + en - polen van de batterijen in de juiste richting wijzen.

3 Schuif het klepje terug op de virtuele muur.

De virtuele muur plaatsen om de robot te stoppen

U kunt de virtuele muur gebruiken om te voorkomen dat de robot een kamer of een bepaald gebied binnengaat.

1 Plaats het apparaat op een plek waar u de robot tegen wilt houden, bijvoorbeeld bij een open deur naar een kamer waarin u de robot niet wilt gebruiken of boven aan een trap.
2 Schakel de virtuele muur in met de aan/uitknop boven op het apparaat.
3 Schakel de robot in voor een normale schoonmaakbeurt.
4 Wanneer de robot te dicht bij de virtuele muur komt, begint het lampje op de virtuele muur te knipperen en zendt de virtuele muur een bundel infraroodlicht uit. Door deze infraroodstraal verandert de robot van koers en beweegt zich van de virtuele muur af.

Reiniging en onderhoud

De stofbak legen en schoonmaken

Leeg en reinig de stofbak wanneer het pictogram 'stofbak vol' op het display van de robot oplicht.

1 Verwijder het bovendeksel.

Opmerking: Zorg ervoor dat de aan/uitknop in de 'uit'-stand staat.

2 Trek de handgreep van het stofbakdeksel omhoog en til de stofbak uit het stofbakcompartiment.

Opmerking: Wanneer u de stofbak verwijdert of terugplaatst, let dan op dat u de bladen van de motorventilator niet beschadigt.

3 Til het deksel voorzichtig van de stofbak en neem het filter uit de stofbak.

4 Schud de stofbak leeg boven een afvalbak. Reinig het filter en de binnenkant van de stofbak met een doek of een tandenborstel met zachte borstelharen. Maak ook de zuigopening aan de onderkant van de stofbak schoon.

Let op: Maak de stofbak en het filter niet schoon met water of in de vaatwasmachine.

5 Plaats het filter terug in de stofbak. Plaats vervolgens het deksel op de stofbak.

6 Plaats de stofbak terug in het stofbakcompartiment en plaats het bovendeksel terug op de robot.

Let op: Zorg er altijd voor dat het filter in de stofbak is geplaatst.

Als u de robot gebruikt zonder het filter in de stofbak, raakt de motor beschadigd.

Sensoren, wielen en zijborstels schoonmaken

Voor een goede werking moeten de valsensoren, de wielen en de zijborstels van tijd tot tijd worden gereinigd.

1 Zorg ervoor dat de aan/uitknop in de 'uit'-stand staat.
2 Plaats de robot ondersteboven op een vlakke ondergrond.
3 Gebruik een borstel met zachte borstelharen (zoals een tandenborstel) om stof of pluisjes van de valsensoren te verwijderen. Controleer ook of de zuigmond wordt geblokkeerd door vuil of pluisjes.

Opmerking: Het is belangrijk dat u de valsensoren regelmatig schoonmaakt. Als de valsensoren vuil zijn, kan het gebeuren dat de robot hoogteverschillen niet detecteert.

4 Gebruik een borstel met zachte borstelharen (zoals een tandenborstel) om stof of pluisjes van het voorwiel en de zijwielen te verwijderen.

5 Om de zijborstels schoon te maken, trekt u ze aan de borstelharen uit de assen.

6 Gebruik een zachte borstel (zoals een tandenborstel) of een doek om pluisjes, haren en draden van de as en van de zijborstel te verwijderen.
7 Controleer de zijborstels en de onderkant van de robot op scherpe voorwerpen die schade aan uw vloer kunnen toebrengen.

Vervanging

Ga naar www.shop.philips.com/service of naar uw Philips-dealer om reserveonderdelen of accessoires te bestellen. U kunt ook contact opnemen met het Philips Consumer Care Centre in uw land.

Het filter vervangen

Vervang het filter als het erg vuil of beschadigd is. U kunt een nieuw filter bestellen onder bestelnummer CP0109. Raadpleeg 'De stofbak legen en schoonmaken' in het hoofdstuk 'Schoonmaken en onderhoud' voor instructies voor het verwijderen van het oude filter en het plaatsen van een nieuw filter in de stofbak.

De zijborstels vervangen

Vervang de zijborstels na een tijd om ervoor te zorgen dat de robot goed blijft schoonmaken.

Opmerking: Vervang de zijborstels altijd zodra zich tekenen van slijtage of beschadiging voordoen. We raden u ook aan om beide zijborstels tegelijkertijd te vervangen. U kunt reservezijborstels als set bestellen onder bestelnummer CP0107.

1 Zorg ervoor dat de aan/uitknop in de 'uit'-stand staat.
2 Om de zijborstels te vervangen, trekt u ze aan de borstelharen uit de assen.
3 Duw nu de nieuwe zijborstels op de assen.

Vervang de accu wanneer deze niet meer oplaadt of snel leegraakt. U kunt een nieuwe accu bestellen onder bestelnummer CP0113 voor de FC8820 en bestelnummer CP0112 voor de FC8810.

1 Laat de robot werken tot de accu leeg is om ervoor te zorgen dat de accu volledig leeg is voordat u deze verwijdert en inlevert.
2 Schuif het deksel van de accuholte van de robot en verwijder de oude accu.

3 Plaats de nieuwe accu in de accuholte en schuif het deksel terug.

De batterij van de afstandsbediening vervangen

De afstandsbediening werkt op een CR2025-knoopcelbatterij.Vervang de batterij als de robot niet meer reageert wanneer u op de knoppen van de afstandsbediening drukt.

1 Houd de afstandsbediening ondersteboven. Druk op de ontgrendelknop op de batterijhouder en schuif tegelijkertijd de batterijhouder uit de afstandsbediening.

2 Verwijder de lege batterij en plaats een nieuwe batterij in de houder. Schuif de batterijhouder terug in de afstandsbediening.

Nieuwe droge doekjes bestellen

U kunt nieuwe droge doekjes bestellen onder bestelnummer CP0123.

Problemen oplossen

Dit hoofdstuk behandelt in het kort de problemen die u kunt tegenkomen tijdens het gebruik van dit apparaat. Als u het probleem niet kunt oplossen met de informatie hieronder, ga dan naar www.philips.com/support voor een lijst met veelgestelde vragen of neem contact op met het Consumer Care Centre in uw land.

Probleem	Oorzaak	Oplossing
De robot begint niet schoon te maken wanneer ik op de aan/uitknop druk.	De accu is leeg.	Laad de accu op (zie hoofdstuk 'Klaarmaken voor gebruik').
	De kleine stekker is nog in de aansluiting op de robot gestoken.	De robot werkt niet op netspanning, maar alleen op de accu. Koppel de adapter daarom altijd los van de robot en het stopcontact voordat u de robot gaat gebruiken.
Op het display staat E1.	Een of beide wielen zitten vast.	Druk op de aan/uitknop om de robot uit te schakelen. Verwijder de pluisjes, haren of draden die zich rond de ophanging van het wiel hebben opgehoopt.
	Een of beide zijborstels zitten vast.	Maak de zijborstelrols schoon (zie hoofdstuk 'Schoonmaken en onderhoud').
Op het display staat E2.	De bovenklep ontbreekt of is niet goed gesloten.	Wanneer de bovenklep niet aanwezig is of niet goed is gesloten, werkt de robot niet. Plaats het bovendeksel goed op de robot.
Op het display staat E3.	De bumper zit vast.	Druk op de aan/uitknop om de robot te stoppen. Til de robot op zodat de bumper vrijkomt.
Op het display staat E4.	De robot is opgetild tijdens het schoonmaken.	Druk op de aan/uitknop om de robot te stoppen. Druk vervolgens opnieuw op de aan/uitknop om de robot het schoonmaken te laten hervatten.
Op het display staat E5.	De robot maakt een donker of zwart oppervlak schoon, waardoor de valsensoren worden geactiveerd. Daardoor beweegt de robot in een ongebruikelijk patroon.	Druk op de aan/uitknop en verplaats de robot vervolgens naar een stuk vloer dat lichter is van kleur. Als het probleem blijft optreden op lichter gekleurde vloeren, ga dan naar www.philips.com/support of neem contact op met het Consumer Care Centre in uw land.
	De robot maakt een vloer schoon die zonlicht sterk weerspiegelt. Hierdoor worden de valsensoren geactiveerd en beweegt de robot in een ongebruikelijk patroon.	Sluit de gordijnen om te voorkomen dat zonlicht op de vloer valt.
Op het display staat E6.	De accu is niet goed geplaatst.	Raadpleeg het hoofdstuk ‘Voor het eerste gebruik’ voor instructies voor het plaatsen van de accu.
	De aan/uitknop is ingesteld op ‘uit’ terwijl de robot zich op het docking station bevindt.	Zet de aan/uitknop op ‘aan’.
De robot maakt goed niet schoon.	De borstelharen van een of beide zijborstels zijn verbogen of geknakt.	Laat de borstel(s) een poosje in warm water weken. Als de borstelharen niet hun normale vorm aannemen, moet u de zijborstels vervangen. Raadpleeg het hoofdstuk ‘Vervangen’ voor instructies voor het vervangen van de zijborstels.
	Het filter in de stofbak is vuil.	Maak het filter in de stofbak schoon met een doek of een borstel met zachte borstelharen.
		Als u het filter niet kunt schoonmaken met een borstel, moet u het filter vervangen (zie hoofdstuk ‘Vervangen’).
	De zuigopening in de onderkant van de stofbak is verstopt.	Maak de zuigopening schoon (zie hoofdstuk ‘Schoonmaken en onderhoud’).
	Het voorwiel is door haar of ander vuil geblokkeerd.	Maak het voorwiel schoon (zie hoofdstuk ‘Schoonmaken en onderhoud’).
De accu kan niet meer worden opgeladen of raakt erg snel leeg.	De accu heeft het einde van de levensduur bereikt.	Vervang de accu (zie hoofdstuk ‘Vervangen’).
De batterij van de afstandsbediening raakt te snel leeg.	U hebt mogelijk niet het juiste type batterij geplaatst.	Voor de afstandsbediening is een CR2025-knoopcelbatterij vereist. Als het probleem zich blijft voordoen, ga dan naar www.philips.com/support of neem contact op met het Consumer Care Centre in uw land.

Foutcodes

Foutcode	Mogelijke oorzaak	Oplossing
E1	Wielen zitten vast	Verwijder de robot van het obstakel en druk op de aan/uitknop om verder te reinigen.
E2	De bovenklep of de stofbak is niet goed geplaatst	Plaats de stofbak en de bovenklep goed op de robot. De foutcode verdwijnt automatisch van het display.
E3	Bumper zit vast	Verwijder de robot van het obstakel. De foutcode verdwijnt automatisch van het display.
E4	Robot opgetild van de vloer	Plaats de robot terug op de vloer om de foutcode te laten verdwijnen.
E5	Kleur van de vloer te donker	Plaats de robot op een lichter gebied van de vloer. Maak de valsensoren schoon.
E6	Accu niet goed geplaatst	Lees de instructies in ‘De accu in de robot plaatsen’ in hoofdstuk ‘Voor het eerste gebruik’.
	Fout bij laden	Controleer of de aan/uitknop in de stand ‘aan’ staat wanneer de robot zich op het docking station bevindt.

	Select
+	Plus
-	Min
	Set
