LIETOŠANAS INSTRUKCIJA HAMTB56IWCS HAIER

Norādījumi lietotājam PLĪTS VIRSMAS LV

Haier

454 Drošības informācija
459 lepazīšanās ar produktu
460 Pirms säkt
463 Produkta darbība
471 Ėdiena gatavošanas vadlīnijas
472 Kopšana un tīrīšana
473 Displeja atteice un pârbaude
475 Vides aizsardzība un utilizācija
476 Uzstādīšana

LAIPNI LÜDZAM

Paldies, ka izvēlējāties mūsu produktu. Lai garantētu drošību un iegūtu vislabākos rezultātus, uzmanīgi izlasiet šo rokasgrāmatu, ietverot drošības norādījumus, un saglabājiet to turpmākai atsaucei. Pirms plīts virsmas uzstādīšanas atzīmējiet sērijas numuru, kas var būt nepieciešams remonta gadījumā. Pārbaudiet, vai transportēšanas laikā nav radīti bojājumi, un šaubu gadījumā pirms lietošanas konsultējieties ar tehniķi. Glabājiet iepakojuma materiālus bērniem nepieejamā vietā.

PIEZIME. Lūdzu, nemiet vērā, ka plīts virsmas piederumi var atšķirties atkarībā no iegādātā modela.

1.1. VISPĀRĪGI BRĪDINĀJUMI

• Pirms ierīces uzstādīšanas vai lietošanas rūpīgi izlasiet šos norādījumus.
• BRĪDINĀJUMS. Ja virsma ir saplaisājusi, izslēdziet ierīci, lai izvairītos no elektriskās strāvas trieciena.
• NEKAD nemēģiniet dzēst uguni ar ūdeni, bet izslēdziet ierīci un pēc tam pārklājiet liesmu, piemēram, ar vāku vai nedegošu segu.
• BRĪDINĀJUMS. Ugunsbīstamība: neglabājiet priekšmetus uz gatavošanas virsmām.
• BRĪDINĀJUMS. Izmantojiet tikai plīts virsmas aizsargus, kurus ir izstrādājis ēdiena gatavošanas ierīces ražotājs vai arī ierīces ražotājs ir norādījis lietošanas instrukcijā kā piemērotus, vai ierīcē iebūvētos plīts virsmas aizsargus. Nepiemērotu aizsargu izmantošana var izraisīt negadījumus.

1.1.1. Lietošanas ierobežojumi

• Šī ierīce nav paredzēta lietošanai personām (tostarp bērniem) ar ierobežotām fīziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām, izņemot gadījumus, kad šīs personas tiek uzraudzītas vai par viņu drošību atbildīgā persona ir tās instruējusi par ierīces lietošanu.
• Bērni ir jāuzrauga, lai nodrošinātu, ka viņi nerotalājas ar ierīci.
• Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām, ja vien tās tiek uzraudzītas vai tām ir sniegti norādījumi par ierīces lietošanu drošā veidā un tās saprot ar to saistītos riskus.
• Bērni nedrīkst rotaļāties ar ierīci.
• Bērni nedrīkst veikt ierīces tīrīšanu un apkopi bez uzraudzības.

- Šī ierīce atbilst elektromagnētiskās drošības standartiem. Tomēr personām ar sirds elektrokardiostimulatoriem vai citiem elektriskiem implantiem (piemēram, insulīna sūkņiem) pirms šīs ierīces lietošanas ir jākonsultējas ar ārstu vai implantu ražotāju, lai pārliecinātos, vai elektromagnētiskais lauks neietekmēs viņu implantus. Šī padoma neievērošanas iespējamais rezultāts ir letāla trauma.

1.1.2. Paredzētajam nolūkam atbilstoša lietošana

- Šī ierīce ir paredzēta mājsaimniecības un līdzīgiem lietojumiem, piemēram:

• personāla virtuves zonām veikalos, birojos un citās darba vietās;
  -lauku mājās;
• klientu vajadzībām viesnīcās, moteļos un citās dzīvošanai paredzētās vietās;
• lietošanai vietās, kur tiek piedāvāta naktsmītne un brokastis.

- Nekad neizmantojiet ierīci kā darba vai glabāšanas virsmu.

- Nekad neizmantojiet ierīci telpas sildīšanai vai apsildei.

1.2. UZSTĀDĪŠANA

- Lai izvairītos no apdraudējuma, bojātu elektropadeves vadu drīkst nomainīt ražotājs, viņa klientu apkalpošanas dienesta pārstāvis vai cita līdzīgas kvalifikācijas persona.

- Svarīgs un obligāts ir savienojums ar labu elektroinstalācijas zemējuma sistēmu.

- Šo ierīci drīkst pareizi uzstādīt un iezemēt tikai atbilstoši kvalificēta persona.

- Lai izvairitos no apdraudējuma, kas var izraisīt traumas vai iegriezumus, pirms jebkādu darbu vai apkopes veikšanas atvienojiet ierīci no elektrotīkla.

- Lūdzu, nodrošiniet šīs informācijas pieejamību personai, kura atbild par ierīces uzstādīšanu, jo tā var samazināt uzstādīšanas izmaksas.

- Ja ierīce netiek pareizi uzstādīta, var tikt anulētas garantijas vai atbildības prasības.

1.3. ELEKTRODROŠĪBAS BRĪDINĀJUMI

• Šī ierīce ir jāsavieno ar Ṣēdi, kurā ir iebūvēts izolācijas slēdzis, kas nodrošina pilnīgu atvienošanu no elektropadeves visiem poliem pārspreguma lll kategorijas apstākļos. Atvienošanas līdzekļiem jābūt saskaņā ar rakstiskajiem noteikumiem.
• BRĪDINĀJUMS! Lai novērstu bīstamību, ko izraisa termālās pārtraukšanas ierīces nejauša atiestatīšana, ierīces ieslēgšanai nedrīkst izmantot ārēju pārslēgšanas ierīci (piemēram, taimeri), un to nedrīkst pieslēgt kēdei, kas tiek regulāri ieslēgta un izslēgta.
• lerīci nav paredzēts darbināt, izmantojot ārēju taimeri vai atsevišku tālvadības sistēmu.
• Mājas elektroinstalācijas sistēmas izmainas drīkst veikt tikai kvalificēts elektrikis.
• Šī padoma neievērošanas iespējamais rezultāts ir elektrības izraisīta trauma vai nāve.

1.4. LIETOŠANA UN APKOPE

• BRĪDINĀJUMS. Lietošanas laikā ierīce un tās pieejamās daļas sakarst. Uzmanieties, lai nepieskartos sildelementiem. Bērniem, kas jaunāki par 8 gadiem, ir jāatrodas drošā attālumā, ja vien viņi netiek nepārtraukti uzraudzīti.
• BRĪDINĀJUMS. Nepieskatīta ēdiena gatavošana uz plīts ar taukiem vai ellu var būt bīstama un var izraisīt aizdegšanos.
• UZMANĪBU! Gatavošanas process ir jāuzrauga. Īslaicīgs gatavošanas process ir nepārtraukti jāuzrauga.
• Pirms jebkādu darbu vai apkopes veikšanas atvienojiet ierīci no elektrotīkla.
• Uz šīs ierīces nekad nedrīkst novietot uzliesmojošus materiālus vai produktus.
• Uz plīts virsmas nedrīkst novietot metāla priekšmetus, piemēram, nažus, dakšiņas, karotes un vākus, jo tie var sakarst.

• Nedrīkst izmantot tvaika tīrītāju.

• Plīts virsmas tīrīšanai neizmantojiet tvaika tīrītāju.

• Neglabājiet priekšmetus uz gatavošanas virsmām.
• Neļaujiet saskarties ar indukcijas stiklu Ķermenim, apģērbam vai citiem priekšmetiem, izņemot piemērotus virtuves piederumus, pirms virsma ir atdzisusi.

- Kastrolu rokturi var būt karsti. Pārbaudiet, vai kastrolu rokturi nepārkaras citām ieslēgtām gatavošanas zonām. Rokturiem jābūt bērniem nepieejamā vietā. Šo ieteikumu neievērošanas rezultāts var būt apdegumi un applaucējumi.

- Ja drošības pārsegs ir atvilkts, tiek atsegts plīts virsmas skrāpja asais asmens ir atklāts. Lietojiet īpaši uzmanīgi un vienmēr glabājiet drošā un bērniem nepieejamā vietā. Rīkojieties piesardzīgi, lai neizraisītu traumas un nesagrieztos.

- Nenovietojiet un neatstājiet ierīces tuvumā magnētiskus priekšmetus (piemēram, kredītkartes, atmiņas kartes) vai elektroniskas ierīces (piemēram, datorus, MP3 atskaņotājus), jo tos var ietekmēt ierīces elektromagnētiskais lauks.

- Nelabojiet un nemainiet nevienu ierīces daļu, ja vien tas nav īpaši ieteikts rokasgrāmatā. Visa pārējā apkope jāveic kvalificētam tehniķim. - Nelieciet un nemetiet uz plīts virsmas smagus priekšmetus.

- Neizmantojiet pannas ar robainām malām un nevelciet pannas pār indukcijas stikla virsmu, jo tā var saskrāpēt stiklu.

- Plīts virsmas tīrīšanai neizmantojiet skrāpjus un citus spēcīgi abrazīvus tīrīšanas līdzekļus, jo tie var saskrāpēt indukcijas stiklu.

- Neizmantojiet adapterus ēdiena gatavošanas traukiem.

- BRĪDINĀJUMS. Izslēdzot vienu vai vairākas gatavošanas zonas, atlikušā siltuma klātbūtne tiek norādīta ar vizuālu signālu attiecīgās zonas displejā, izmantojot H simbolu. Kad šis simbols ir aktīvs, uzmanieties, lai nepieskartos plīts virsmai, jo pastāv apdedzināšanās risks.

1.5. BRĪDINĀJUMI. Bezvadu temperatūras zonde

(pieejama atkarībā no modeļa)

Šis produkts ir paredzēts tikai plīts virsmām. Tas ir jāizmanto tikai tā, kā aprakstīts šajā lietotāja rokasgrāmatā.

• NEPIES KARIETIES ZONDEI Preci Probe AR TÜLIT PÉC GATAVOŠANAS. Vienmēr valkājiet cepeškrāsns cimdus, lai zondi Preci Probe pēc gatavošanas izņemtu no ēdiena.

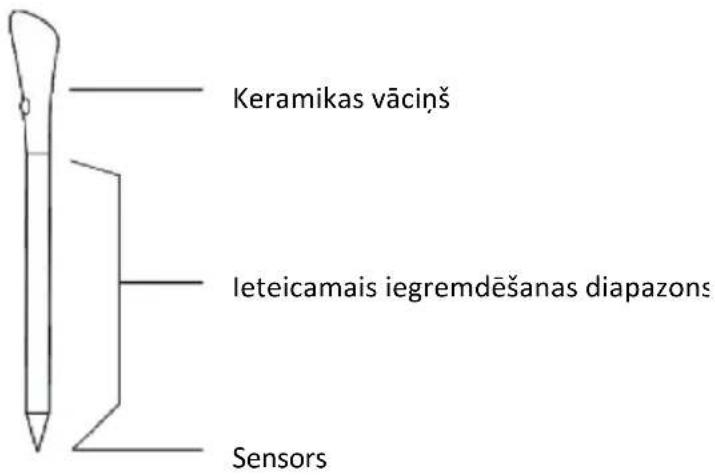

- Gatavošanas laikā zondes Preci Probe metāla stienis PILNĪBĀ JĀIEVIETO ēdienā līdz MELNAJAI keramikas MALAI.

ievietojiet Preci Probe

ēdienā līdz šejienei

• Sensoru Heat Feel nedrīkst izmantot mikroviļnu krāsnī.
• Sensoru Heat Feel var tīrīt un mazgāt, bet to nedrīkst ilgstoši iegremdētūdenī.
• Šis izstrādājums nav paredzēts personām, kas jaunākas par 12 gadiem.
• Pakalpojumu sniedzējs neatbild par nekādiem sensora Heat Feel bojājumiem, kuru cēlonis ir ierīces nepareiza lietošana.
• Pirms lietošanas notīriet sensoru Heat Feel.
• Zonde var darboties šādā temperatūras diapazonā: no 10°C līdz metāla daļas iekšējai maksimuma temperatūrai — 100°C. Keramikas daļa var sasniegt 350°C.
• Ja sensora Heat Feel temperatūra pārsniedz 100 °C, gatavošana tiek pārtraukta un sensors Heat Feel pēc iespējas ātrāk ar cimdiem jāizņem no cepeškrāsns, lai nesabojātu zondi.

2. IEPAZĪŠANĀS AR PRODUKTU

2.1. PRODUKTA SKATS NO AUGŠAS

Haier Gatavošanas zonas Vadības panelis

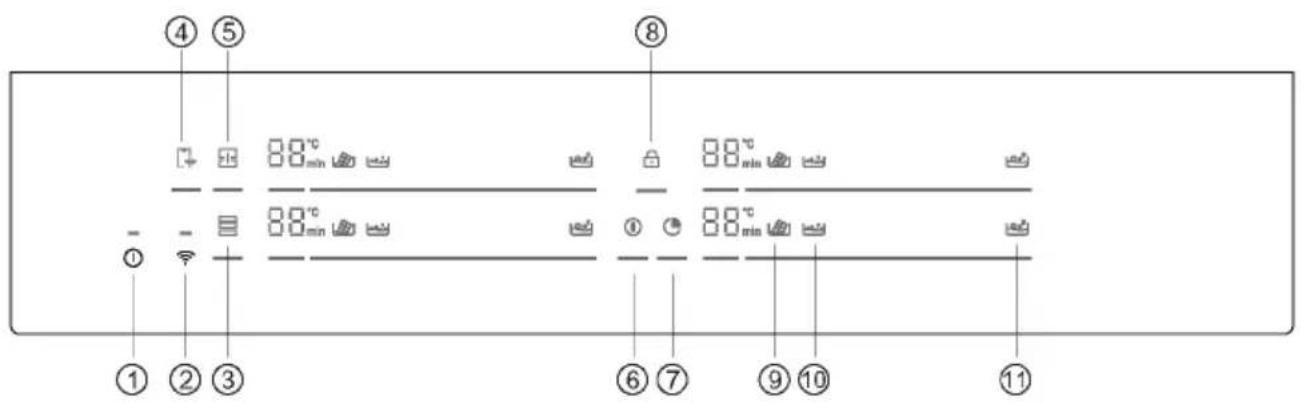

2.2. VADĪBAS PANELIS

④ ⑤ 88℃ 88℃ 88℃ 88℃ ① ⑥ ⑦ ⑨ ⑩ ⑪ ① ② ③ ⑥ ⑦ ⑨ ⑩

1. IESL./IZSL.
2. Wi-Fi
3. Varycook

4. Tālvadība

5. Pilna zona

6. Pauze
7. Taimeris

8. Bērnu blokējums

9. Kausēšana

10. Vārīšana uz lēnas uguns
11. Vārīšanās

3. PIRMS SÄKT

3.1. VISPĀRĪGA INFORMĀCIJA

Pirms darba sākuma ir svarīgi zināt, ka visas šīs plīts virsmas funkcijas ir izstrādātas atbilstoši visstingrākajiem drošības noteikumiem.

Šī iemesla dēl:

• Dažas funkcijas tiek aktivizētas vai tiek automātiski deaktivizētas, ja uz degliem nav katlu vai tie nav pareizi novietoti.
• Citos gadījumos funkcijas tiek automātiski deaktivizētas pēc dažām sekundēm, ja tam ir nepieciešama vairāk nekā viena darbība (piemēram, “PLĪTS VIRSMAS IESLĒGŠANA/ IZSLĒGŠANA” bez “IZVĒLĒTIES GATAVOŠANAS ZONU”).
• Ilgas lietošanas gadījumā ierīce var neizslēgties uzreiz, pat ja visas gatavošanas zonas ir izslēgtas, jo tā ir atdzišanas fāzē; H simbols ir redzams gatavošanas zonas displejā līdz tās atdzišanai.

Droša aktivizēšana: produkts tiek aktivizēts ar katliem gatavošanas zonā. Sildīšanas process nesākas vai tiek pārtraukts, ja katlu nav vai tie tiek noņemti.

Katla detektors: pēc plīts ieslēgšanas produkts automātiski nosaka katlu klātbūtni gatavošanas zonās pat pirms to aktivizēšanas.

Drošības izslēgšana: drošības apsvērumu dēļ katrai gatavošanas zonai ir maksimālais darbības laiks, kas ir atkarīgs no iestatītā maksimālā jaudas līmeņa (13. lpp.).

3.2. JAUDAS PĀRVALDĪBA

Pirmoreiz izmantojot produktu, plīts virsma ir iestaṭīta uz maksimālo sasniedzamo jaudu. Dažādas jaudas robežvērtības var izvēlēties atbilstoši mājas elektropadeves sistēmai, izmantojot jaudas vadības funkciju.

Kā iestatīt jaudas pārvaldību

Indukcijas plīts virsmai var iestatīt maksimālo jaudas absorbcijas līmeni, izvēloties dažādus jaudas diapazonus.

Indukcijas plītis spēj automātiski ierobežot sevi, lai strādātu ar zemāku jaudas līmeni, lai izvairītos no pārslodzes riska.

Lai atvērtu jaudas pārvaldības funkciju:

• leslēdziet plīts virsmu, pēc tam vienlaicīgi nospiediet 🏠 un Ⓐ.
• Taimera indikators rāda "P8", kas nozīmē jaudas 8. līmeni. Noklusējuma režīms ir 7,4 kW.

Lai pārslēgtu uz citu līmeni

• Ritiniet slīdni pa kreisi un pa labi, lai mainītu jaudas pārvaldības līmeni.
• Ir 8 jaudas līmeni no "P1" līdz "P8". Taimera indikators rāda vienu no tiem:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

Jaudas pārvaldības funkcijas apstiprināšana un aizvēršana

Lai apstiprinātu, izslēdziet plīts virsmu. Jaudas līmenis tiek saglabāts automātiski. Atlasītā vērtība tiek saglabāta pastāvīgi un paliek pat pēc elektropadeves izslēgšanas.

Lai mainītu jaudas līmeni, atkārtojiet iepriekš aprakstītās darbības.

PIEZIME: atkaribā no jaudas pārvaldības izvēles dažus gatavošanas zonu jaudas līmeņus un funkcijas var automātiski ierobežot, lai nepārsniegtu atlasīto vērtību. Jo īpaši, ja enerģijas pārvaldības līmenis ir mazāks par 4,5 kw, ar lietotni nevar atlasīt Boost funkciju, Varycook un dažas citas sagatavošanās ēdiena gatavošanai.

Jo īpaši pēdējo jaudas līmeņa izvēli var noraidīt/pielāgot atbilstoši pieejamajam atlikušās jaudas apjomam no iepriekšējā iestatījuma.

3.3. PAREIZO ĖDIENA GATAVOŠANAS TRAUKU IZVĚLE

3.3.1. Ėdiena gatavošanas trauku īpašības

Izmantojiet tikai katlus ar indukcijas simbolu.

- Tikai katli ar pilnīgi plakanu pamatni. Pretējā gadījumā var rasties šādas situācijas:

• katls netiek konstatēts;
• zema veiktspēja;
• nevēlams troksnis.

- Tikai katli ar gludu pamatni, lai nesaskrāpētu plīts virsmu;

PIEZIME: pēc iespējas izvairieties no katla pārvietošanas uz stikla virsmas, lai samazinātu skrāpējumus.

Magnēta tests

Ediena gatavošanā ar indukciju siltuma ĝenerēšanai izmanto magnētismu, tāpēc katliem ir jāsatur dzelzs. Ja jums jau ir ediena gatavošanas trauki, varat pārbaudīt, vai materiāls ir magnētisks, izmantojot magnētu. Katli ir piemēroti, ja magnēts tos piesaista magnētiski.

Nav piemēroti gatavošanas piederumi, kas izgatavoti no šādiem materiāliem: tīra nerūsējošā tērauda, alumīnija vai vara bez magnētiskas pamatnes, stikla, koka, porcelāna, keramikas, fajansa.

3.3.2. Augstākas kvalitātes virtuves piederumi

Visi virtuves piederumi ar indukcijas simbolu ir vispārēji pieņemti. Tomēr to darbība var atšķirties atkarībā no apakšas veida. Jo īpaši pēdējo jaudas līmeņa izvēli var noraidīt/pielāgot atbilstoši pieejamajam atlikušās jaudasapjomam no iepriekšējā iestatījuma.

Izmantojot lielus virtuves traukus ar mazāku feromagnētisko elementu, uzsilst tikai feromagnētiskais elements. Līdz ar to siltums var nebūt vienmērīgi sadalīts.

3.3.3. Izmēri un izvietojums

Vienmēr izmantojiet gatavošanas zonu, kas vislabāk atbilst pannas apakšas diametram. Novietojiet katlu tā, lai tas būtu labi centrēts gatavošanas zonā.

PIEZIME: ieteicams neizmantot pannas, kas pārsniedz gatavošanas zonas perimetru.

Lai plīts virsma darbotos pareizi, jāizmanto katli, kuru apakšas diametrs ir šajā tabulā aprakstītajā diapazonā.

min. max.	90 mm	160 mm	160 mm	140 mm	90 mm
	180 mm	220 mm	200x380 mm	210 mm	150 mm

PIEZIME: izmantojot ēdiena gatavošanas trauku, kas ir mazāks par nepieciešamo minimumu, to nevarēja noteikt. Lietojot trauku, kas ir lielāks par maksimāli nepieciešamo, ir iespējami darbības traucējumi vai zema veiktspēja.

UZMANĪBU: nelieciet katlu uz/pie vadības paneļa gatavošanas vai atdzišanas laikā.

4.1. KÄ PRODUKTS DARBOJAS

PLITS VIRSMAS IESLEGŠANA/IZSLEGŠANA

Lai ieslēgtu/izslēgtu plīts virsmu, kādu brīdi paturiet to nospiestu. Īpaša skaņa norāda ierīces statusu.

88°C 88°C

88°C min 88°C min

ATLASIET GATAVOŠANAS ZONU UN IESTATIET JAUDU

Plīts virsma var automātiski noteikt katlu, kad tas ir novietots gatavošanas zonas, izgaismojot attiecīgās zonas indikatoru. Šajā posmā netiek aktivizēts jaudas līmenis.

Zonu var izvēlēties, nospiežot zonas indikatoru.

Jaudu var iestatīt:

bīdot pirkstu uz slīdna;

nospiežot tieši uz pareizajā līmenī.

00°C min

arī

☐☐°C ☐☐min

Lietotājs var mainīt jaudas līmeni gatavošanas laikā, atkārtojot to pašu procesu.

Cipari rāda iestatīto jaudas līmeni: katrai gatavošanas zonai ir atškīrīgs jaudas līmeņu skaits, kas svārstās no 1 (min.) līdz 14 (maks). Katram līmenim ir automātiska izslēgšanās, kas var atškirties no 1 līdz 8 stundām.

Jaudas limenis Laiks (h)	1	2	3	4	5	6	7	8	9	10	11	12	13	14
	8	8	5	4	3	3	2	2	2	2	2	2	2	1

PASTIPRINĀŠANAS FUNKCIJA: var izvēlēties ari ātru sildīšanu, nospiežot slīdni atbilstoši 15.

• Funkciju var izmantot jebkurā gatavošanas zonā;
• pēc 10 minūtēm pastiprināšanas funkcija automātiski pārslēdzas uz 14. līmeni.

UZMANĪBU: ja pēc plīts virsmas ieslēgšanas vai visu ēdienu gatavošanas beigām vienas minūtes laikā tiek iestatīts jaudas līmenis, plīts izslēdzas.

Ja displejā ir redzams ✉, tas nozīmē, ka:

• katls nav novietots izvēlētajā gatavošanas zonā;
  • panna nav pareizi/vispār novietota uz plīts virsmas;
  • katls nav piemērots indukcijai;
• katla izmēri ir mazāki par minimālo katla diametru, kas ir nepieciešams atlasītajā zonā (12. lpp.).
• Ja piemērots katls netiek novietots 1 minūtes laikā, gatavošanas zona izslēdzas.

H: kad šis simbols parādās uz cipariem, tas nozīmē, ka gatavošanas zona joprojām ir karsta. Kad virsma ir atdzisusi līdz drošai temperatūrai, simboli pazūd.

PAUZE

Visām plīts virsmām var ieslēgt pauzi, nospiežot attiecīgo taustinu, nevis izslēdzot.

Lai aktivizētu šo funkciju, nospiediet ⑪. Visi zonu indikatori rāda Ⅱ, un gatavošana ir apturēta.

Lai deaktivizētu, nospiediet ⑪, un tiks atjaunoti iepriekšējie jaudas iestatījumi.

BRĪDINĀJUMS. Atverot režīmu Pauze, tiek atspējotas visas vadības, izņemot ieslēgšanu/izslēgšanu. Šādi ārkārtas gadījumā indukcijas plīts virsmu vienmēr var izslēgt ar ieslēgšanas/izslēgšanas vadību.

TAIMERIS

Lai atlasītu taimeri vienai zonai, nospiediet un atlasiet zonu. Ciparu displejā parādās , un, ritinot slīdni pa kreisi un pa labi, var noregulēt nepieciešamo laiku.

Kad laiks ir pagājis laiks, atlasītā gatavošanas zona tiek izslēgta. Taimera skaitīšana līdz 60 min.

Katrai zonai vienlaicīgi var iestatīt ne vairāk kā četrus taimerus.

TAUSTINU BLOKŠANA

Plits virsmu var blokēt, nospiežot 📋, lai novērstu neuzraudzītu lietošanu.

Kad ierīce ir blokēta, tiek atspējotas visas vadības ierīces, izņemot ieslēgšanas/izslēgšanas pogu.

Lai funkciju aktivizētu/deaktivizētu, nospiediet 🏠 un brīdi paturiet.

šis funkcijas var aktivizēt pēc zonas izvēles:

KAUSĒŠANA

Funkcija, ko galvenokārt izmanto šokolādes kausēšanai. Pēc dažām minūtēm, kad šokolāde sāk kust, pārejiet uz 1. līmeni, lai uzturētu to šķidrumu, nepārsniedzot ideālo temperatūru.

VĀRĪŠANA UZ LĒNAS UGUNS

Funkcija, ko izmanto krēmiem, mērcēm vai vispārējiem šķidrumiem zemā temperatūrā.

VĀRĪŠANA

Funkcija, ko izmanto ūdens vārīšanai un tās uzturēšanai.

PIEZIME: ar katru funkciju saistito gatavošanu var noregulēt jebkurā brīdī, izvēloties dažādus jaudas līmeņus, kas ir tuvu ieteiktajam

PILNA ZONA

Pilnā zona ir gatavošanas laukums, ko veido vairāku gatavošanas zonu kombinācija priekšā un aizmugurē, izveidojot unikālu vertikālo zonu. Aktivizētu pilno zonu vada tikai ar vienu jaudas līmeni.

Lai funkciju aktivizētu, nospiediet. Tikai augšējie cipari rāda atgriezenisko saiti.

Apakšējie cipari ir izslēgti.

Lai deaktivizētu, ilgāk nospiediet zonu pārslēgu

Katlus novieto, kā parādīts 12. lappuses attēlā.

VARYCOOK ZONA

Šo funkciju izmanto, lai iepriekš iestatītu fiksētus jaudas līmeņus trīs dažādās zonās atbilstoši katla pozīcijai: augsta (l. 14), vidēja (l. 10), zema (l. 1).

• Ja katls ir Varycook zonas priekšpusė, jaudas līmenis ir iestatīts uz l. 1;
• ja katls ir Varycook zonas vidū, jaudas līmenis ir iestatīts uz l. 10;
• Ja katls ir Varycook zonas aizmugurē, jaudas līmenis ir iestatīts uz l. 14.

Lai aktivizētu funkciju, ilgi nospiediet zonu pārslēgu. Tikai augšējie cipari rāda atgriezenisko saiti.

Apakšējie cipari ir izslēgti.

Lai deaktivizētu, ilgāk nospiediet zonu pārslēgu.

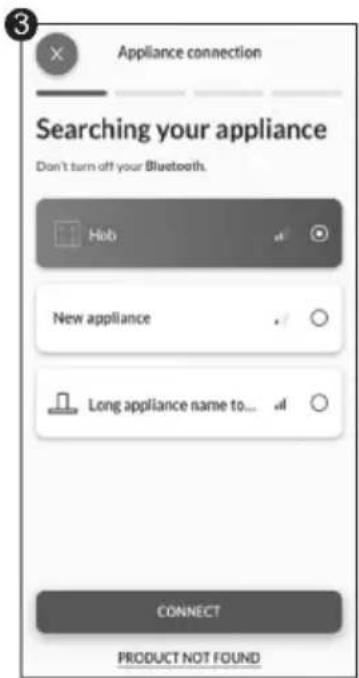

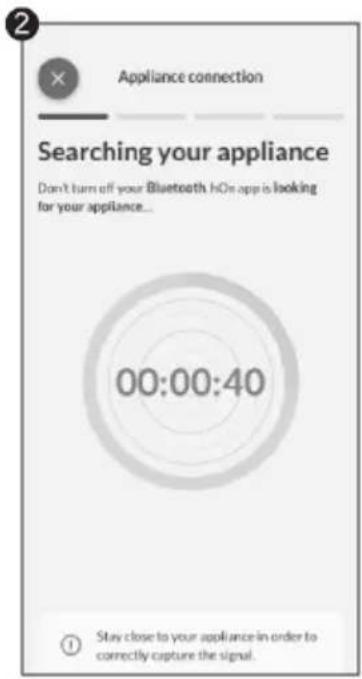

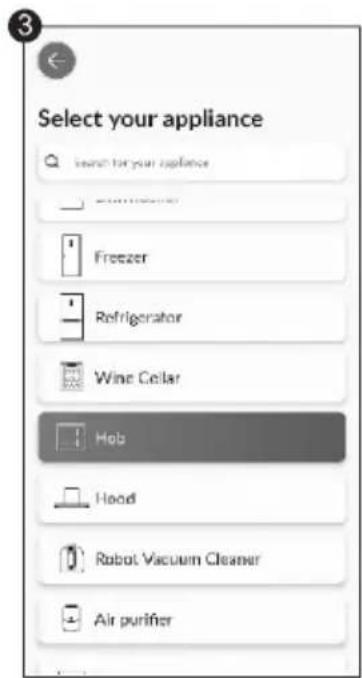

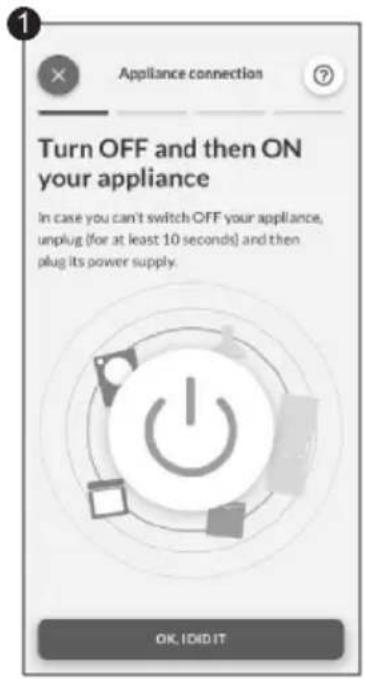

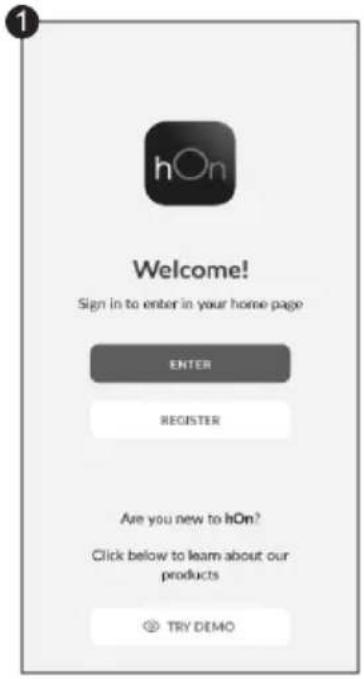

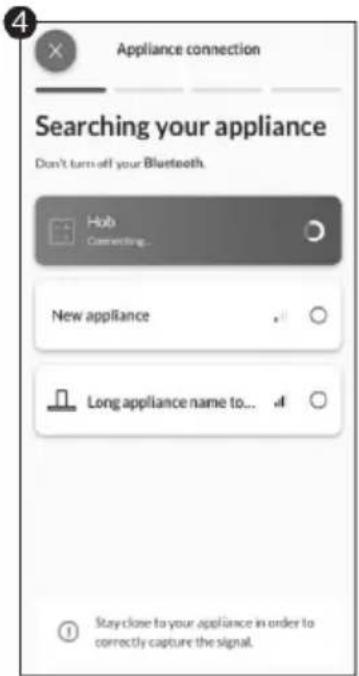

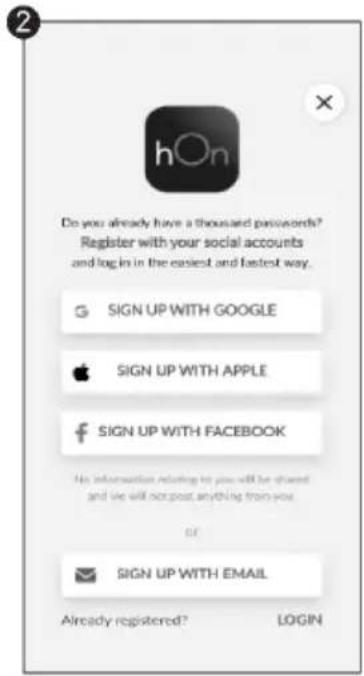

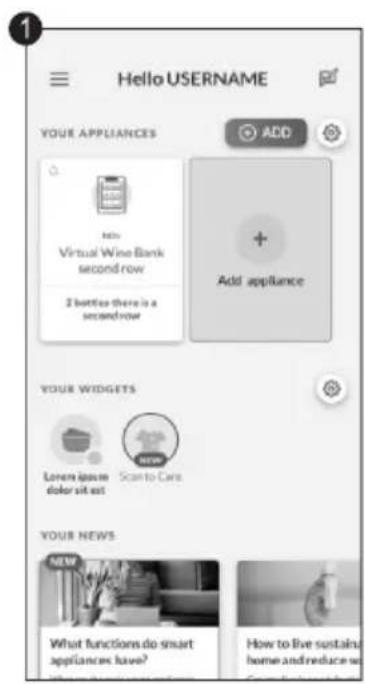

4.2. SAVIENOŠANA AR hOn LIETOTNI

Ierīce var būt savienota ar mājas bezvadu tīklu un tiek darbināta attālināti, izmantojot lietotni. Pievienojiet ierīci, lai nodrošinātu, ka tā ir atjaunināta ar jaunāko programmatūru un funkcijām.

PIEZIME

• Kad plīts virsma ir ieslēgta, Wi-Fi ikonas mirgo 30 minūtes. Šajā periodā ir iespējams registrēt produktu.
• Pārliecinieties, kajūsu mājas Wi-Fi tīkls ir ieslēgts.
• Jums tiks sniegti detalizēti norādījumi gan cepeškrāsnī, gan mobilajā ierīcē.
• Plīts virsmas pievienošana var ilgt līdz 10 minūtēm.
• Sīkākus norādījumus un problēmu novēršanu skatiet lietotnē.

Lejupielādējiet lietotni hOn savā viedtālrunī.

Jauna lietotāja registrācija

Noklikškiniet uz "Reģistrēties"

Varat registrēties, izmantojot sociālos kontus vai savu personīgo e-pasta adresi

Ātrā pāra registrācija

Atlaujiet pieklut jusu atrašanās vietai

Ierīces kategorijā izvēlieties Plīts virsma

Ātrā pāra registrācija

leslēdziet ierīci; ja tā jau ir ieslēgta, izslēdziet to un atkal ieslēdziet

Pēc ieslēgšanas lietotne hOn sāk meklēt jūsu sadzīves ierīci

Atlasiet savu sadzīves ierīci, pieskarieties "Savienot" un uzgaidiet dažas sekundes

Tiek atrasta jūsu plīts virsma, un jūs varat parādīt un iestatīt funkcijas/receptes, izmantojot hOn

Lietotnē hOn atlasiet recepšu izvēlni vai īpašo programmu izvēlni. Pakāpeniski sekojiet norādēm lietotnē un pēc pabeigšanas nosūtiet parametrus plīts virsmai, kas jums gatavos ēdienu.

Kad plīts virsma saņem komandu no lietotnes, plīts virsma divreiz nopīkst un mirgo vienu sekundi, lai norādītu, ka instrukcijas ir saņemtas.

Lai sāktu recepti, nospiediet pogu "My Chef".

Ja vēlaties iziet no funkcijas "My Chef", nospiediet uz 3 sekundēm.

* Gatavošanas rezultāti var atšķirties izmantoto trauku dēl.

BEZVADU FUNKCIJAS PARAMETRI

Tehnoloğija	Wi-Fi	Bluetooth
Standarta	IEEE 802.11b/g/n	Bluetooth v4.2, BR/EDR, BLE
Frekvenču josla(-as) [MHZ]	2401÷2483	2402÷2480
Maksimālā jauda [mW]	100	10

Ar šo Candy Hoover Group Srl apliecina, ka radioiekārta atbilst Direktīvai 2014/53/ES un attiecīgajām Apvienotās Karalistes tirgus likumdošanas prasībām. Pilns atbilstības deklarācijas teksts ir pieejams šajā interneta adresē: www.candy-group.com

PRECI PROBE MODELA Et180 BEZVADU FUNKCIJAS PARAMETRI:

Tehnoloğija	Bluetooth
Standarta	Bluetooth v4.0 BLE
Frekvenčujosla(-as) [MHZ]	2400÷2480
Maksimālā jauda [mW]	2,5 - (4 dBm)

4.3. PIEDERUMI

4.3.1. PRECI PROBE & LADLE inteligentais bezvadu pārtikas termometrs

(pieejams atkaribā no modela)

Paldies, ka iegādājāties Haier Preci Probe. Lūdzu, ṣemiet vērā, ka tā darbojas tikai ar Haier indukcijas plīts virsmu, un pirms lietošanas, lūdzu, izlasiet šos norādījumus un drošības piezīmes, kas ir iekļautas lietotāja rokasgrāmatā.

lepazīšanās: Preci Probe ir bezvadu pārtikas termometrs, kas mājas šefpavāriem parāda reāllaika statusu ēdiena iekšpusē, lai izvairītos no nepietiekamas vai pārmērīgas gatavošanas nelaimēm un ik reizi nodrošinātu nevainojamu rezultātu. Tas savienojas tieši ar produktu. Detalizētu informāciju un ēdiena statusu reāllaikā var nolasīt no tālruņa, nodrošinot vislabāko rezultātu tepat pie rokas. Vairāk par savienošanu pārī un padomu izmantošanu, lūdzu, skatiet tālāk sniegtajos norādījumos.

Keramikas vāciņš Ieteicamais iegremdēšanas diapazons Sensors

UZLĀDĒJIET PRECI PROBE PIRMS LIETOŠANAS:

• ievietojiet zondi Preci Probe lādētājā un aizveriet vāku;
• savienojiet lādētāju ar USB barošanas avotu, piemēram, USB adapteri vai datora/piezīmjdatora USB ligzdu ar USB kabeli. Iespējams, ka lādētājs nedarbojas pareizi ar barošanas bloku tā automātiskās izslēgšanās funkcijas dēl;
• uzlādes laikā iedegas un mirgos lādētāja gaismas diode. Tas nodziest, kad zonde Preci Probe ir pilnībā uzlādēta.

PRECI PROBE SAVIENOJIET PĀRĪ AR INDUKCIJAS PLĪTS VIRSMU:

• pārbaudiet, vai plīts virsma ir ieslēgta un Preci Probe ir pilnībā uzlādēta;
  • pārlūkojiet hOn lietotni savā portatīvajā ierīcē;
• dodieties uz sadaju Receptes un izvēlieties recepti, kurā tiek izmantota Preci Probe;
• Kad sākat recepti, nospiežot pogu "Cook with me" uz ierīces, Preci Probe tiek savienota automātiski;
• lietotnē ir uzskaitītas visas pieejamās zondes, kuras var izvēlēties receptei;
• plīts virsmas displejā ir redzams atlasītās Preci Probe nosaukums (piemēram, "1 A");
• tagad izpildiet norādes no lietotnes hOn;
• ja, izmantojot lietotni, zondes uzlāde ir zem 20 %, taimera displejā ir redzams "CH".

KAUSS

Ediena maisišanai gatavošanas laikā izmantojiet kausu ar zondi.

• Notīriet kausu pirms pirmās lietošanas.
• Nelietojiet kausu uz atklātas liesmas.
• Negriezietkausu.
• Nenovietojiet kausu tiešā saskarē ar karstām pieejamajām plīts virsmas dalām.
  • Pieļaujamā temperatūra +220 °C

lestatiet lietotnē hOn mērka temperatūru, kuru vēlaties sasniegt, ievietojiet Preci Probe ēdiena iekšpusē vai ar tās piederumu škīdruma iekšpusē un redzēsiet temperatūras paaugstināšanos no lietotnes līdz mērka temperatūras sasniegšanai.

Tas palīdzēs precīzi uzturēt temperatūru visu veidu ēdieniem. To nevar izmantot, ja darbojas ēdiena gatavošanas palīgfunkcija.

Atbalstītā ēdiena gatavošana: funkcija "Cook with me"

Izvēlieties kādu lietotnes hOn recepti vai īpašo programmu, soli pa solim sekojiet sagatavošanai un pēc tam plīts virsma automātiski iestatīs parametrus izvēlētajai gatavošanas metodei.

Sous Vide

Gatavošanas veids, kurā ēdienu ievieto vakuuma maisinā un gatavo zemas temperatūras ūdens vannā. Šādi pagatavots ēdiens ir sulīgāks un maigāks, un uzturvērtības saglabājas neskartas, padarot to veselīgāku un garšīgāku.

Lietotnē hOn atlasiet ēdiena kategoriju, izvēlieties šo gatavošanas veidu, ievietojiet pamatni kopā ar ēdienu katlā ar ūdeni, un indukcijas plīts iestatīs pareizo gatavošanas temperatūru, lai iegūtu perfektu rezultātu.

Grils

Lietotnē atlasiet pārtikas kategoriju, izvēlieties šo gatavošanas veidu, un indukcijas plīts virsma automātiski iestatīs grilam atbilstošo temperatūru iepriekš noteiktā laikā.

Vārīšana uz lēnas uguns

Vārīšanas uz lēnas uguns funkcija ir ideāli piemērota mērču, sautējumu, sautētu ēdienu un visu citu produktu gatavošanai ar vidēji ilgu gatavošanas laiku.

Automātiskā funkcija, kas ir pieejama lietotnē hOn, viegli uzsilda ēdienu līdz nelielai vārīšanās temperatūrai, uzturot to visā gatavošanas laikā.

Tvaicēšana

Ar tvaicēšanas funkciju var tvaicēt ēdienu, piemēram, dārzeņus, gaļu vai zivis, katlos, kas ir aprīkoti ar tvaicēšanas grozu. Vārīšana ar tvaiku ir ātrāka nekā parastā vārīšana, jo nenotiek iegremdēšana šķidrumā, tāpēc tā izkliedē mazāk uzturvielu, ko satur pārtika, un saglabā tās vitamīnu saturu, kas uzlabo garšu un struktūru, tāpēc pārtika ir vairāk kompakta un patikamāka.

Ja nepieciešams, sazinieties ar pilnvaroto servisa centru.

5. ĖDIENA GATAVOŠANAS VADLĪNIJAS

5.1. JAUDAS TABULA

JAUDAS LIMENIS	GATAVOŠANAS VEIDS	IETEICAMA LIETOŠANA
14/15 PASTIPRINĀTĀJS	Ātrā sildīšana, pastiprinātājs	Ideāli piemērots cepšanai maisot,kaltēšanai, zupas uzvārīšanai,ūdens vārīšanai
11-13	Cepšana, grilēšana, vārīšanas uzturēšana	Ideāli piemērots gatavošanas sākumam,sautēšanai, makaronu gatavošanai, dziļajai cepšanai, grilēšanai
5-10 Sautēšana, gatavošana		Ideāli piemērots uzsildīšanai sautējot,saudzīgai vārīšanai, gatavošanai,ilgai un nepārtrauktai cepšanai(rīsiem, cepetim, pankūkām*)
3-4	Vārīšana uz lēnas uguns, siltuma uzturēšana, lēna gatavošana	Ideāli piemērots lēnas gatavošanas receptēm, saudzīgai vārīšanai uz lēnas uguns, krējuma mērcēm un šķidrumam
1-2	Kausēšana, šķidra stāvokļa uzturēšana, atkausēšana	Neliela ēdiena daudzuma delikāta sildīšana,lēna sildīšana, kausēšana un šķidras šokolādes uzturēšana**
IZSLĒGTS	-	-

* Nepārtraukta pankūku cepšana 5.-6. limenī.
** Kausēšanas 2. līmenis; kad sākas kušana, pārejiet uz 1. līmeni, lai uzturētu škīdrā stāvoklī.

5.2. GATAVOŠANAS TABULA

PÄRTIKAS KATEGORJA	RECEPTE	Uzsildišana		Gatavošana
		Sildišanas fāze	Jaudas līmenis	Jaudas līmenis
Makaroni un rīsi	Makaroni	Ūdens sildišana	14-15	6-11
	Rīsu pudiņš	Piena sildišana	13-15	6-8
	Vārīti rīsi	Udens sildišana	14-15	6-8
	Risoto	Cepšana maisot un grauzdēšana	13-15 6-8
Gaļa	Cepta gaļa	Cepšana maisot un grauzdēšana	10-13	6-11
	Grilēts steiks	Uzkarsēts grils	10-13	10-13
	Desas un hamburgeri	Uzkarsēts grils	10-11	10-13
	Vistas gaļas gabalini	Uzkarsēta panna	10-11	6-10
	Panēts steiks	Uzkarsēta panna	6-11	10-13
Zivis	Grilēta zivs	Uzkarsēts grils	10-13	8-10
	Zivs fileja	Cepšana maisot	10-13	8-10
	Garneles	Cepšana maisot	10-13	10-13
Dārzeni un pākšaugi	Svaigu kartupeļu cepšana	Eļļas uzkarsēšana*	14	11-14
	Saldētu kartupeļu cepšana	Eļļas uzkarsēšana*	14	11-14
	Grilēti dārzeni	Uzkarsēts grils	6-11	10-13
	Pipari, cukini un baklažāni	Uzkarsēta panna	6-11	10-13
Olas un olu produkti	Cieti vārītas olas	Udens sildišana	14-15	6-8
	Ceptas olas	Cepšana maisot	10-13	8-10
	Pankūkas	Uzkarsēta panna	6-11	5-7
Mērces, krēmi un deserts	Tomātu mērces	Mērču karsēšana	4-6	2-4
	Kausēts siers	Kausēšana	6-11	2-5
	Krēms un olu krēms	Krēma karsēšana	4-6	2-4
	Kausēta šokolāde	Kausēšana	1-2	1
	Sviests	Kausēšana	1-3	1-3

6.1. VISPĀRĪGI IETEIKUMI

Regulāra tīrīšana var paildzināt ierīces kalpošanas laiku.

• Notīriet plīts virsmu pēc katras lietošanas reizes:
  • Vienmēr izmantojiet traukus ar tīru apakšu:
• Skrāpējumi uz virsmas neietekmē darbību:
• Izmantojiet īpašu tīrīšanas līdzekli, kas ir piemērots plīts virsmai:
  • stiklam izmantojiet īpašu skrāpi.

6.2. PLİTS VIRSMAS TİRİŞANA

Pirms tīrīšanas pārbaudiet, vai gatavošanas zonas ir izslēgtas. Vienmēr atcerieties ievērot ieteiktos tīrīšanas norādījumus un neizmantot abrazīvus līdzekļus, kas var sabojāt plīts virsmu.

a) TAUKAINI NETİRUMI

Šo procedūru ieteicams izmantot šjakatām pēc gaļas cepšanas vai grilēšanas.

• Laujiet plīts virsmai atdzist.
- Uzsūciet lieko škidrumu ap katlu ar virtuves dvieli, pēc tam noņemiet katlu.
- Notīriet gatavošanas virsmu ar drānu un mazgāšanas škīdumu.
- Ja nepieciešams, notīriet plīts virsmu otrreiz, izmantojot karstuūdeni un indukcijas plīts stiklu tīrīšanas līdzekli.

b) CUKUROTI NETİRUMI

Šo procedūru ieteicams izmantot pārtikas produktiem, kas ir nekavējoties jānoņem augstā cukura satura dēļ, lai novērstu plīts virsmas bojājumus (sīrupiem, ievārījumiem un konserviem).

• Kamēr plīts virsma vēl ir silta, absorbējiet lieko šķidrumu ap katlu ar virtuves dvieli, pēc tam noņemiet katlu.
• Ja nepieciešams, iesakām izmantot skrāpi šaurā lenkī, lai noņemtu atlikumus.
• Notīriet gatavošanas virsmu ar mazgāšanas škīdumu un noslaukiet ar virtuves papīra dvieli.
• Ja nepieciešams, notīriet plīts virsmu otrreiz, izmantojot karstuūdeni un indukcijas plīts stiklu tīrīšanas līdzekli.

c) CIETES NETİRUMI

Šo tīrīšanas procedūru ieteicams izmantot šādiem pārtikas produktiem: makaroniem, rīsiem un kartupeļiem.

• Uzsūciet lieko šķidrumu ap katlu ar virtuves dvieli, pēc tam noņemiet katlu.
  • Laujiet plīts virsmai atdzist.
  • Cietes atliekas samitriniet, izmantojot mitru drānu. Laujiet tai pāris minūtes pastāvēt.
• Notīriet gatavošanas virsmu ar drānu un mazgāšanas škīdumu.
• Pēc tīrīšanas noslaukiet plīts virsmu ar mīkstu drānu.
• Ja nepieciešams, notīriet plīts virsmu otrreiz, izmantojot karstuūdeni un indukcijas plīts stiklu tirišanas līdzekli.

PIEZIME. Lüdzu, nemiet vērā šos norādījumus ari attiecībā uz ūdens gredzeniem, kałkakmens gredzeniem un tauku traipiem.

d) SPĪDĪGAS, METĀLISKAS KRĀSAS IZMAĪNAS

Izmantojiet ūdens škīdumu ar etiki un notīriet stikla virsmu ar drānu.

7. DISPLEJA ATTEICE UN PÂRBAUDE

7.1. PROBLÉMU NOVĚRŠANA

Problēma	lespējamie cēloņi	Kā rīkoties
Indukcijas plīts virsmu nevar ieslēgt.	Nav strāvas padeves.	Pārbaudiet, vai indukcijas plīts ir savienota ar elektropadevi.Pārbaudiet, vai jūsu mājoklī vai teritorijā nav elektroapgādes traucējumu. Ja problēma joprojām pastāv, izsauciet kvalificētu tehniķi.
Skārienvadības nereagē.	Vadības ierīces ir blokētas.	Atblokējiet vadības, skatot sadaļu "Kā produkts darbojas".
Skārienvadības ierīces ir grūti darbināt.	Uz vadības ierīcēm var būt ūdens paliekas, vai ari jūs, iespējams, nepielietojat pogām pareizo spiedienu.	Pārbaudiet, vai skārienvadības zona ir sausa, un, pieskaroties vadībām, izmantojiet pareizu spiedienu.
Stikls tiek saskrāpēts.	Ediena gatavošanas trauki ar raupjām malām. Izmantots nepiemērots, abrazīvs skrāpis vai tīrīšanas līdzekļi.	Izmantojiet ēdiena gatavošanas traukus ar līdzenu un gludu pamatni. Skatiet sadaļas "Pareizo ēdiena gatavošanas trauku izvēle" un "Kopšana un tīrīšana".
Dažas pannas sprakšķ vai klikšķ.	To var izraisīt gatavošanas trauku konstrukcija (dažādu metālu slāņi vibrē atšķirīgi).	Tā ir normāla parādība ēdiena gatavošanas traukiem un neliecina par klūmi.
Indukcijas plīts virsma rada zemu dūcošu troksni, ja to izmanto augstā temperatūrā.	To izraisa indukcijas gatavošanas tehnoloģija.	Tas ir normāli, bet, samazinot siltuma iestatījumu, troksnim vajadzētu samazināties vai pilnībā izzust.
Ventilatora troksnis, kas nāk no indukcijas plīts virsmas.	Indukcijas plīts virsmā ir iebūvēts dzesēšanas ventilators, lai novērstu elektronikas pārkaršanu. Tas var turpināt darboties pat pēc indukcijas plīts izslēgšanas.	Tas ir normāli, un nekas nav jādara. Ventilatora darbības laikā neatslēdziet strāvas padevi indukcijas plīts virsmai no sienas.
Pannas nesakarst, un displejā parādās "U".	Indukcijas plīts virsma nevar noteikt pannu, jo tā nav piemērota indukcijas gatavošanai. Indukcijas plīts virsma nevar noteikt pannu, jo tā ir pārāk maza gatavošanas zonai vai nav pareizi uz tās centrēta.	Izmantojiet ēdiena gatavošanas traukus, kas ir piemēroti gatavošanai uz indukcijas plīts virsmas. Skatiet sadaļu "Pareizo ēdiena gatavošanas trauku izvēle". Centrējiet pannu un pārbaudiet tās pamatnes atbilstību gatavošanas zonas izmēriem.
Indukcijas plīts virsma vai gatavošanas zona ir negaidīti izslēgusies, atskan signāls, un tiek parādīts klūdas kods (parasti pārmaiņus ar vienu vai diviem cipariem gatavošanas taimera displejā).	Tehniska klūme.	Lūdzu, pierakstiet klūdas burtus un ciparus, atslēdziet indukcijas plīts virsmu no sienas un sazinieties ar kvalificētu tehniķi.

7.1.1. KLÜDU KODI

KlūDAS KODS	DISPLEJA NOTEIKUMS		DARBīBAS
E0			Piezvaniet ASA
	Priekšpusē pa kreisi
E1			Piezvaniet ASA
	Priekšpusē pa kreisi
E2			Piezvaniet ASA
	Priekšpusē pa kreisi		Veiciet manuālu konfigurēšanu, izmantojot lietotāja rokasgrāmatu
E3			Piezvaniet ASA
			Piezvaniet ASA
	Priekšpusē pa kreisi		Piezvaniet ASA
E4	Pa kreisi Pa labi		Piezvaniet ASA
			Piezvaniet ASA
			Piezvaniet ASA
			Pārbaudiet tikla spriegumu, izmantojot lietotāja rokasgrāmatu; ja tas ir kārtībā, piezvaniet ASA
			Pārbaudiet tikla spriegumu, izmantojot lietotāja rokasgrāmatu; ja tas ir kārtībā, piezvaniet ASA
			Pārbaudiet tikla spriegumu, izmantojot lietotāja rokasgrāmatu; ja tas ir kārtībā,piezvaniet ASA
			Pārbaudiet elektrotikla fāzes signālu un frekvenci; ja tie ir kārtībā, piezvaniet ASA
			Pārbaudiet tikla kabeli un diferencialo termostatu; ja tas ir kārtībā, piezvaniet ASA
E5			Pagaidiet, līdz atdziest, notīriet un/vai noņemiet svešķermeņus
	Priekšpusē pa kreisi		Piezvaniet ASA
E6	Cz4	Cz1	Piezvaniet ASA
	Cz3 Cz2		Pārbaudiet uzstādīšanas prasības, izmantojot lietotāja rokasgrāmatu; ja tās ir kārtībā, piezvaniet ASA
E7	Cz4 Cz1		Piezvaniet ASA
			Piezvaniet ASA
	Cz3 Cz2		Piezvaniet ASA
E8	Cz4 Cz1		Pārbaudiet uzstādīšanas prasības, izmantojot lietotāja rokasgrāmatu; ja tās ir kārtībā, piezvaniet ASA
			Pārbaudiet uzstādīšanas prasības, izmantojot lietotāja rokasgrāmatu; ja tās ir kārtībā, piezvaniet ASA
	Cz3 Cz2
E9			Veiciet manuālu konfigurēšanu, izmantojot lietotāja rokasgrāmatu
	Priekšpusē pa kreisi		Piezvaniet ASA

leteikumi labāko rezultātu sasniegšanai;

izmantojiet katlus un pannas, kuru apakšas diametrs ir vienāds ar gatavošanas zonas diametru;

izmantojiet tikai katlus un pannas ar plakanu pamatni;

ja iespējams, ēdiena gatavošanas laikā nosedziet katlus ar vākiem;

gatavojiet dārzeņus, kartupeļus u. c. ar minimālu ūdens daudzumu, lai samazinātu gatavošanas laiku;

izmantojiet spiediena katlu, jo tas vēl vairāk samazina energijas patēriņu un gatavošanas laiku.

Novietojiet katlu gatavošanas zonas centrā, kas ir norādīta uz plīts virsmas.

Ir svarīgi veikt īpašu EEIA apstrādi, lai pareizi noņemtu un likvidētu visus piesārņojumus un atgūtu visus materiālus. Fiziskām personām va būt svarīga loma tajā, lai EEIA nekJūtu par aizsardzības problēmu; ir būtiski ievērot dažus pamatnoteikumus:

• EEIA nedrīkstapstrādāt kā sadzīves atkritumus;
- EEIA jānogādā īpašās savākšanas zonās, kc pārvalda pilsētas dome vai reģistrēts uzņēmums.
Daudzās valstīs tiek nodrošināta lielo EEIA savākšana no mājsaimniecībām. legādājoties jaunu ierīci, veco ierīci var nodot piegādātājam, kuram tā šajā konkrētajā gadījumā jāpieņem be maksas, ja vien šīs ierīces veids un funkcijas atbilst iegādātās ierīces veidam un funkcijām.

8.2. ATKRITUMU PĀRVALDĪBA UN VIDES AIZSARDZĪBA

Šī ierīce ir markēta saskaņā ar Eiropas Direktīvu 2012/19/ES par elektrisko un elektronisko ierīču atkritumiem (EEIA). EEIA satur gan piesārņojošas vielas (kas var negatīvi ietekmēt vidi), gan pamatelementus (ko var lietot atkārtoti).

Elektropadeves kabelis: ierīce ir aprīkota ar elektropadeves kabeli, kas ir jāpievieno mājas elektrotīklam. Nosakiet dažādās savienojuma iespējas, pamatojoties uz mājsaimniecības elektropadeves veidu, pēc atbilstīgās diagrammas. Datu plāksnītē ir norādīts ari šai ierīcei pieļaujamais pieslēguma spriegums un tās atbilstīgais energijas patēriņš.

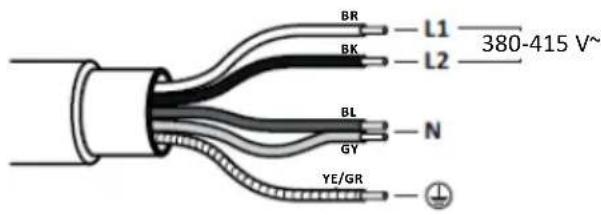

220-240 V/380-415 V 2 N\~

BR L1 BK L2 380-415 V~ BL N GY YE/GR

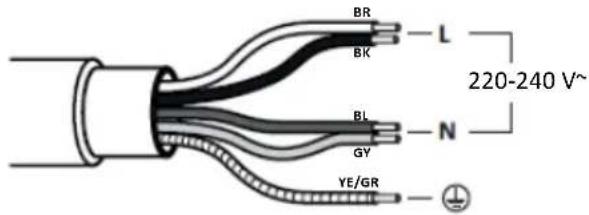

220-240 V

BR L BK 220-240 V~ BL N GY YE/GR

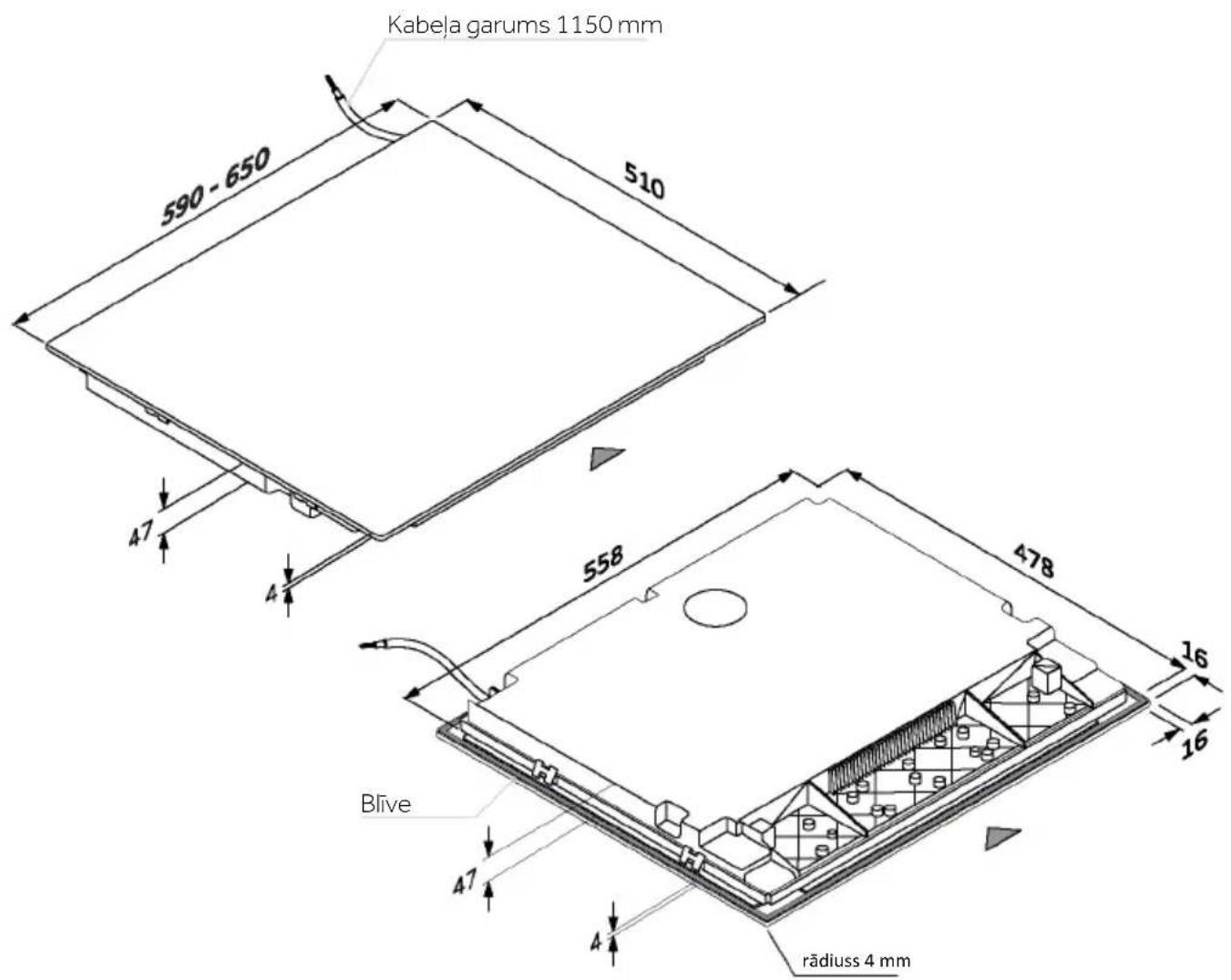

PLITS VIRSMA 60-65 cm

Kabela garums 1150 mm 590 - 650 510 47 4 558 478 Blive 47 4 rādiuss 4 mm 16 16

* Lai ierīce darbotos pareizi, nodrošiniet pienācīgu gaisa plūsmu zem plīts virsmas saskaņā ar uzstādīšanas vadlīnijām.

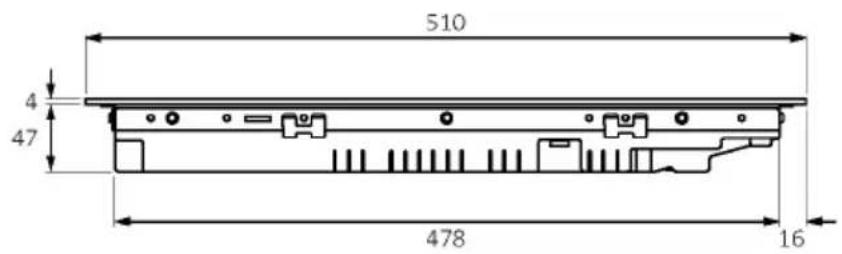

510 4 47 478 16

Skats no sāniem

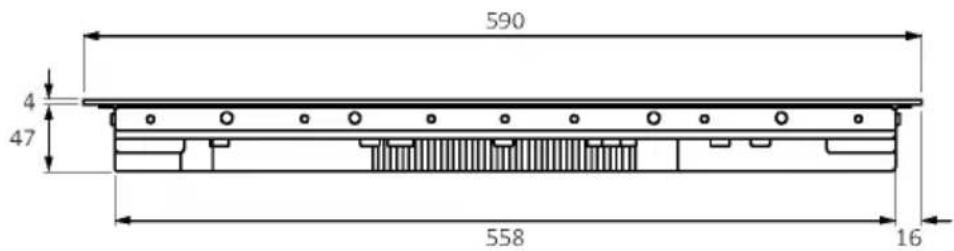

590 4 47 558 16

Frontālais skats

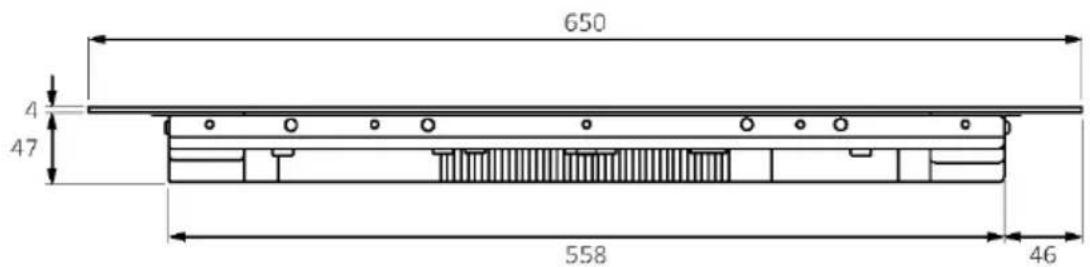

PLITS VIRSMA 65 cm

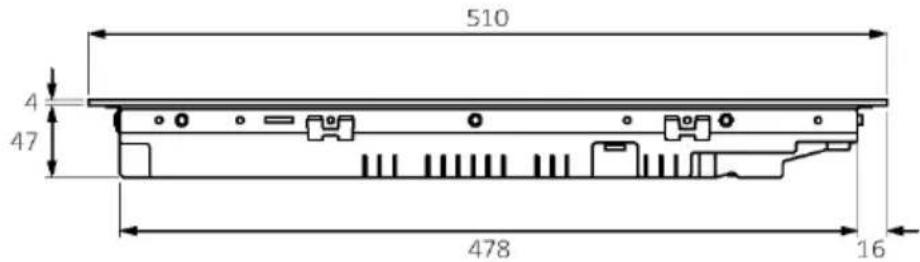

510 4 47 478 16

Skats no sāniem

650 4 47 558 46

Frontālais skat:

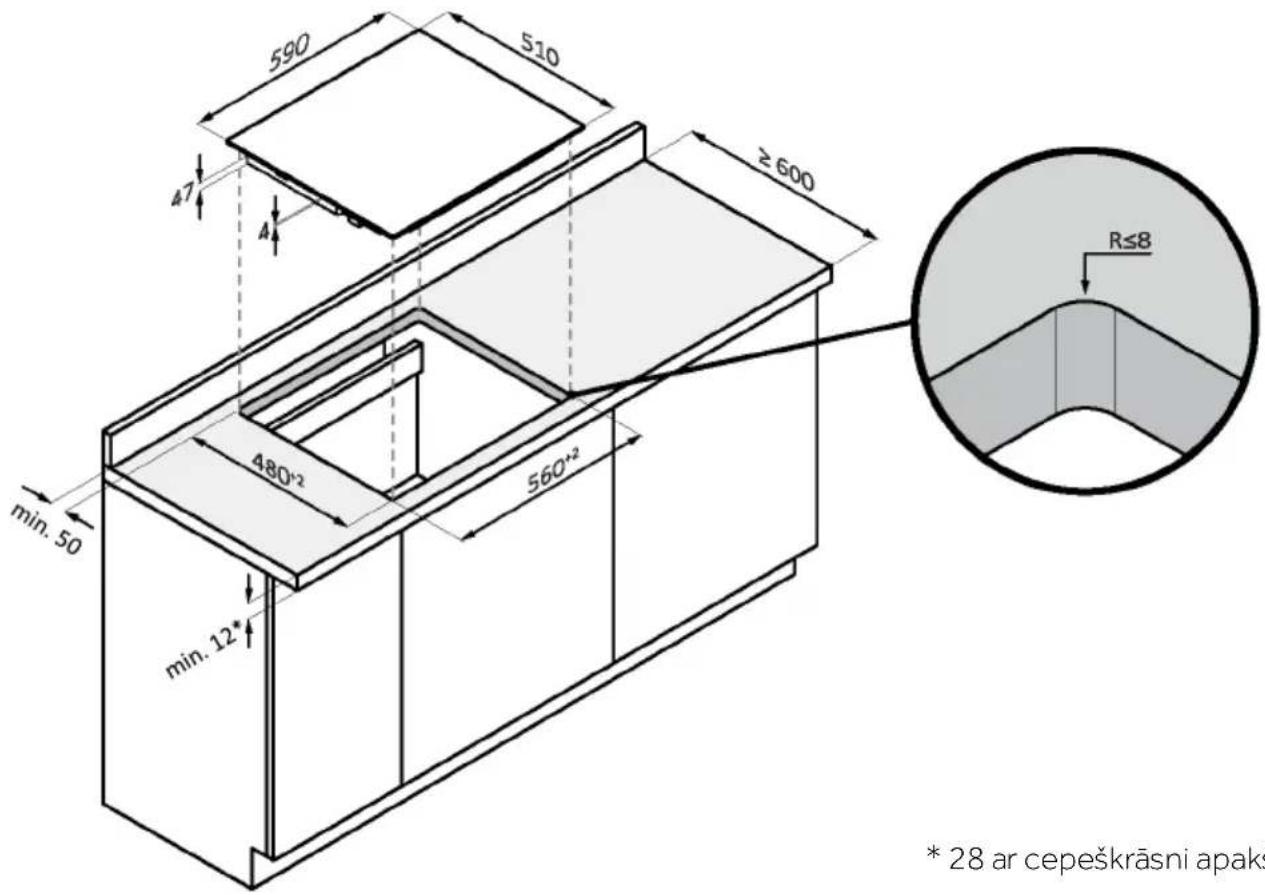

590 510 ≥600 47 4 min. 50 480°2 560°2 min. 12* R≤8 * 28 ar cepeškrāsni apak

* 28 ar cepeškrāsni apakšā

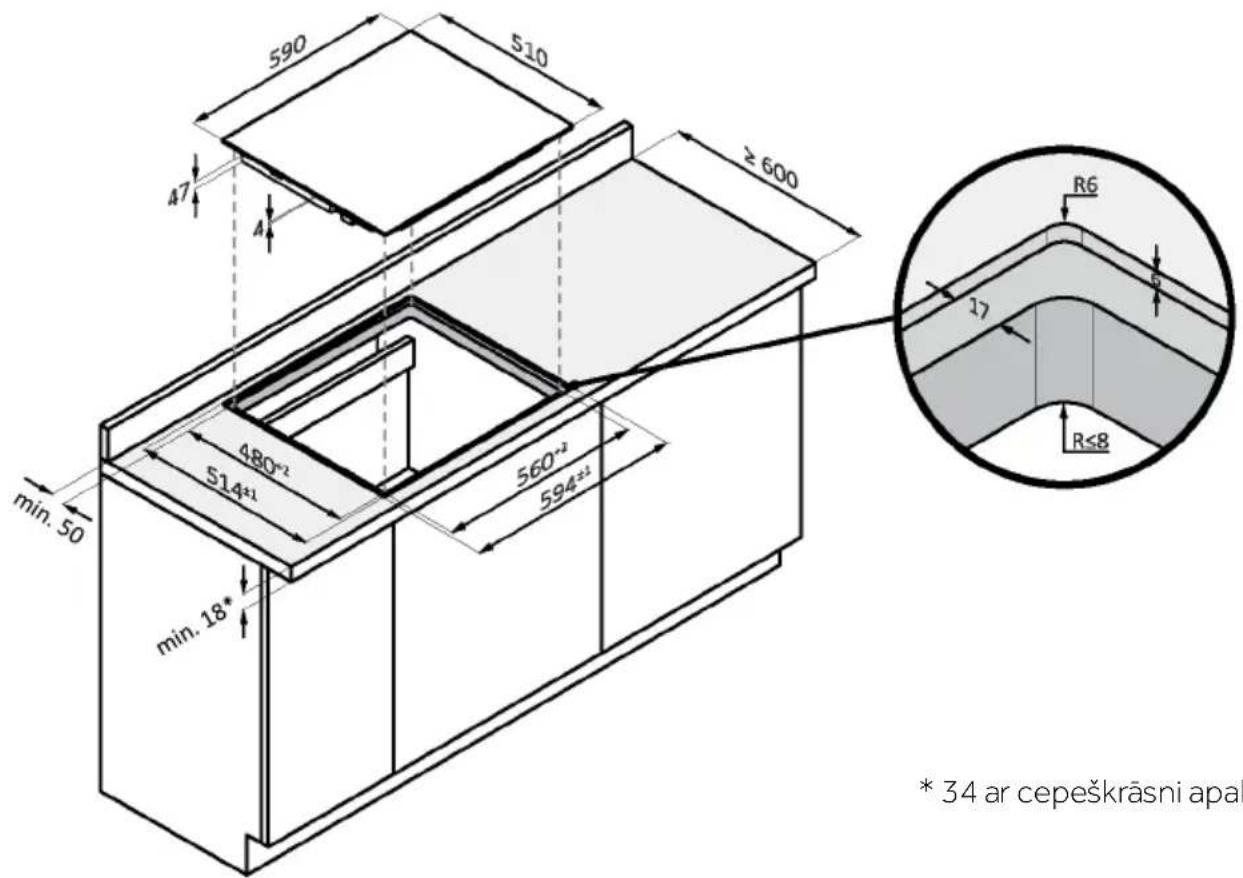

VIENLİMENA IEBÜVES MËRÎJUMI 60

590 510 ≥ 600 47 A min. 50 480°² 514±1 560°² 594±2 min. 18° R6 17 R≤8 * 34 ar cepeškrāsni apal

* 34 ar cepeškrāsni apakšā

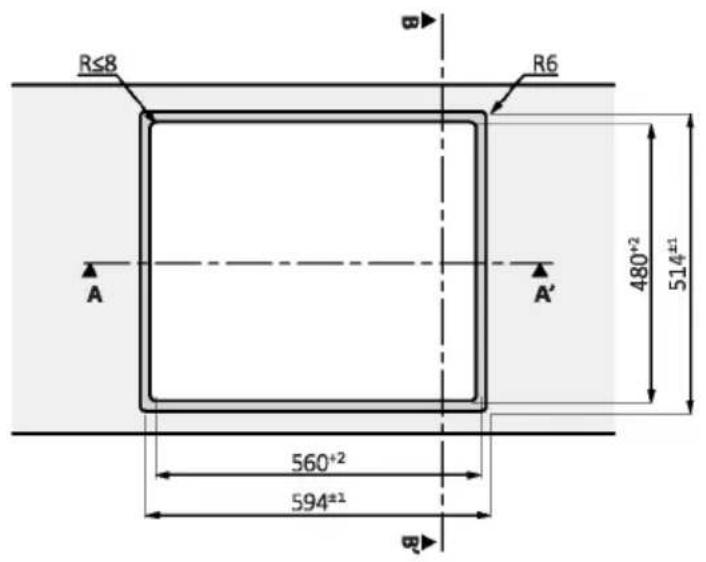

R≤8 R6 A A' 480+2 514±1 560+2 594±1 B

590 560°² 594±1

Sada'a AA'

510 480°² 514±1

Sadaļa BB'

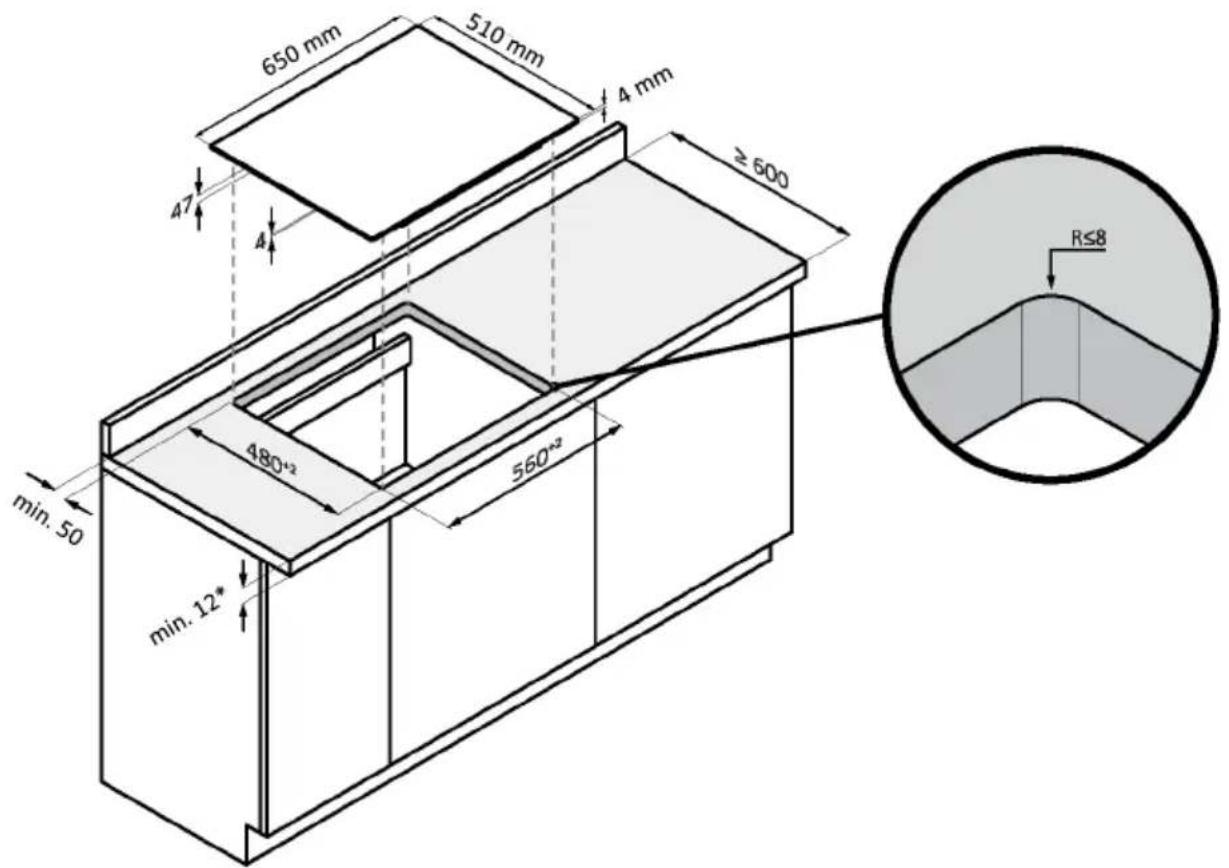

STANDARTA IEBÜVES MËRÎJUMI 65 AUGŠAI

650 mm 510 mm 4 mm ≥ 600 47 4 min. 50 480+2 560+2 min. 12* R≤8

* 28 ar cepeškrāsni apakšā

650 mm 510 mm 4 mm ≥ 600 47 4 480+2 514+2 560+2 654+2 min. 50 min. 18* R6 47 R≤8 R6 17 R≤8 * 34 ar cepeškrasni apak

* 34 ar cepeškrāsni apakšā

PADZIŞINÄTA LİMEŞA MÜRİJUMI AR 65

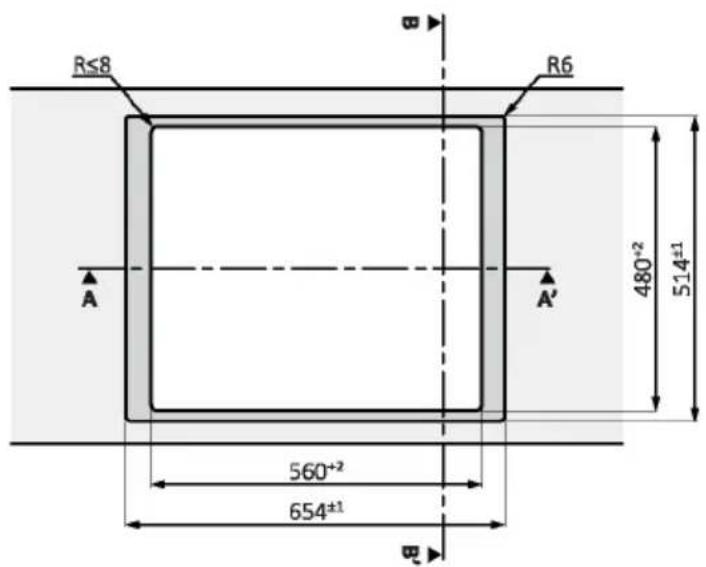

R≤8 R6 A A' 480+2 514±1 560+2 654±1 B

skats no augšas

650 560⁺² 654⁺¹

Sadaļa AA'

510 480+2 514±1

Sadala BB'

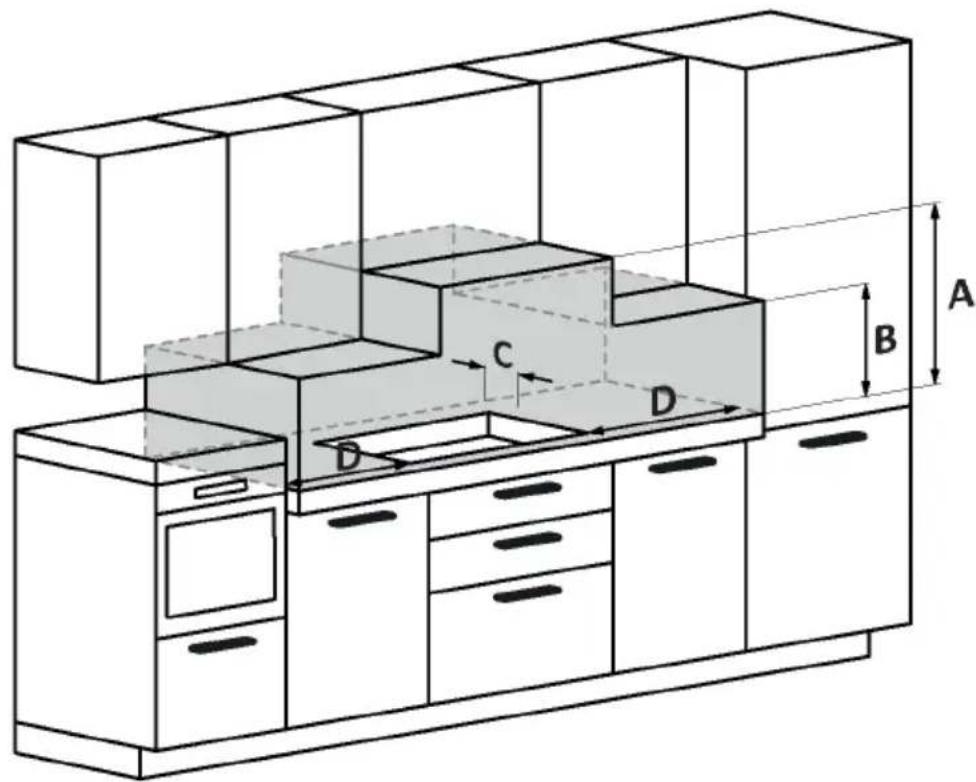

A: ieteicams ievērot vismaz 650 mm attālumu, bet vēlams iepazīties ar tvaika nosūcēja lietošanas instrukciju;
B: apsveriet iespēju nodrošināt funkcionālu telpu darbam ar virtuves instrumentiem un jebkuru tvaiku un kondensātu, kas rodas ēdiena gatavošanas laikā;
C: 35 mm no padzilinājuma atveres līdz aizmugures balstam / aizmugures balsta panelim;
D: 35 mm no blakus esošajām mēbelēm (60 cm plīts virsmai);
D: 55 mm no blakus esošajām mēbelēm (65 cm plīts virsmai).

Resumo
