RB38A7B4EB1 - Saldētava SAMSUNG - Bezmaksas lietošanas instrukcija

Zīmols	Samsung
Modelis	RB38A7B4EB1
Produkta veids	Saldētava (freezer)
Durvju skaits	2 (ledusskapja un saldētavas nodalījumi)
Durvju reversibilitāte	Jā (procedūra aprakstīta lietošanas instrukcijā)
Noņemami rokturi	Jā (nomaiņa iespējama dažiem modeļiem)
Nomaināmi blīvējumi	Jā
Noņemamas atvilktnes	Jā (noņemšana un atkārtota uzstādīšana iespējama)
Nomaināmas eņģes	Jā (augšējā, vidējā, apakšējā)
Lietotāja nomaināmās daļas	Rokturi, blīvējumi, atvilktnes, eņģes
Modeļa kods uz etiķetes	Svītrkods produkta apakšējā kreisajā stūrī
Remontam nepieciešamie instrumenti	Krustveida skrūvgriezis, plakanais skrūvgriezis, uzmavas uzgriežņu atslēga 8 mm, 10 mm, atslēga 11 mm, atslēga 10 mm
Apkope un tīrīšana	Regulāri tīrīt, nomainīt nolietotās daļas
Drošība	Atvienot pirms iejaukšanās, valkāt cimdus, apstrāde divām personām
Barošana	Elektriska (atvienot pirms jebkādas apstrādes)
Garantija	Bojājumi netiek segti, ja remontu veic neautorizēta trešā puse
Rezerves daļu vietne	http://samsung.com (ievadiet modeļa kodu)
Instrukcijas valodas	Franču, angļu, vācu, spāņu utt. (24 valodas)
Instrukcijas lappušu skaits	208
Galvenās funkcijas	Sasalšana, pārtikas uzglabāšana

Bieži uzdotie jautājumi - RB38A7B4EB1 SAMSUNG

Kā nomainīt saldētavas rokturi?

Izmantojiet plakanu skrūvgriezi, lai noņemtu skrūvju pārsegus, pēc tam krustveida skrūvgriezi, lai atskrūvētu skrūves. Veiciet apgriezto procedūru, lai uzstādītu jauno rokturi. Pārliecinieties, ka starp rokturi un durvīm nav spraugas.

Kā nomainīt durvju blīvējumu?

Atveriet durvis un noņemiet veco blīvējumu. Piestipriniet jaunu blīvējumu, pārliecinoties, ka tas ir cieši pieguļošs bez spraugas. Nepareizi nostiprināts blīvējums var izraisīt aukstā gaisa noplūdi.

Kā noņemt un atkārtoti uzstādīt atvilktni?

Viegli paceliet atvilktnes priekšpusi un izslīdiniet to, lai noņemtu. Atkārtotai uzstādīšanai veiciet apgriezto procedūru. Pārliecinieties, ka atvilktne ir pareizi ievietota sliedē.

Kā nomainīt eņģi?

Vispirms noņemiet durvis, tās stingri turot. Izmantojiet atbilstošos instrumentus (uzmavas uzgriežņu atslēga 8 mm, krustveida skrūvgriezis). Sekojiet instrukcijai, lai izjauktu augšējo, vidējo un apakšējo eņģi. Smalka apstrāde, ieteicama divām personām.

Kā apgriezt durvju atvēršanas virzienu?

Atvienojiet ierīci. Ja nepieciešams, noņemiet rokturus. Sekojiet eņģu un durvju demontāžas soļiem, pēc tam salieciet pretējā secībā. Uzmanieties no kabeļiem, noņemot augšējo vāku.

Kādi instrumenti ir nepieciešami remontam?

Krustveida skrūvgriezis, plakanais skrūvgriezis, uzmavas uzgriežņu atslēga 8 mm un 10 mm, atslēga 11 mm, atslēga 10 mm. Šie instrumenti nav iekļauti ierīces komplektā.

Kur atrast ierīces modeļa kodu?

Modeļa kods ir norādīts uz svītrkoda etiķetes, kas atrodas produkta apakšējā kreisajā stūrī. Tas ir nepieciešams rezerves daļu pasūtīšanai.

Kur iegādāties oriģinālās Samsung rezerves daļas?

Apmeklējiet vietni http://samsung.com, ievadiet modeļa kodu, lai pārbaudītu pieejamību. Lietotāja nomaināmās daļas ir ierobežotas ar rokturiem, blīvējumiem, atvilktnēm un eņģēm.

Kādi drošības pasākumi jāveic pirms remonta?

Vienmēr atvienojiet ierīci pirms jebkādas iejaukšanās. Valkājiet drošības cimdus. Smagām durvīm lūdziet palīdzību otrai personai. Jebkurš neatbilstošs remonts var anulēt garantiju.

Vai instrukcija ir pieejama franču valodā?

Jā, instrukcija ir pieejama franču valodā (FR), kā arī 23 citās valodās. To var bez maksas lejupielādēt PDF formātā mūsu vietnē.

LIETOŠANAS INSTRUKCIJA RB38A7B4EB1 SAMSUNG

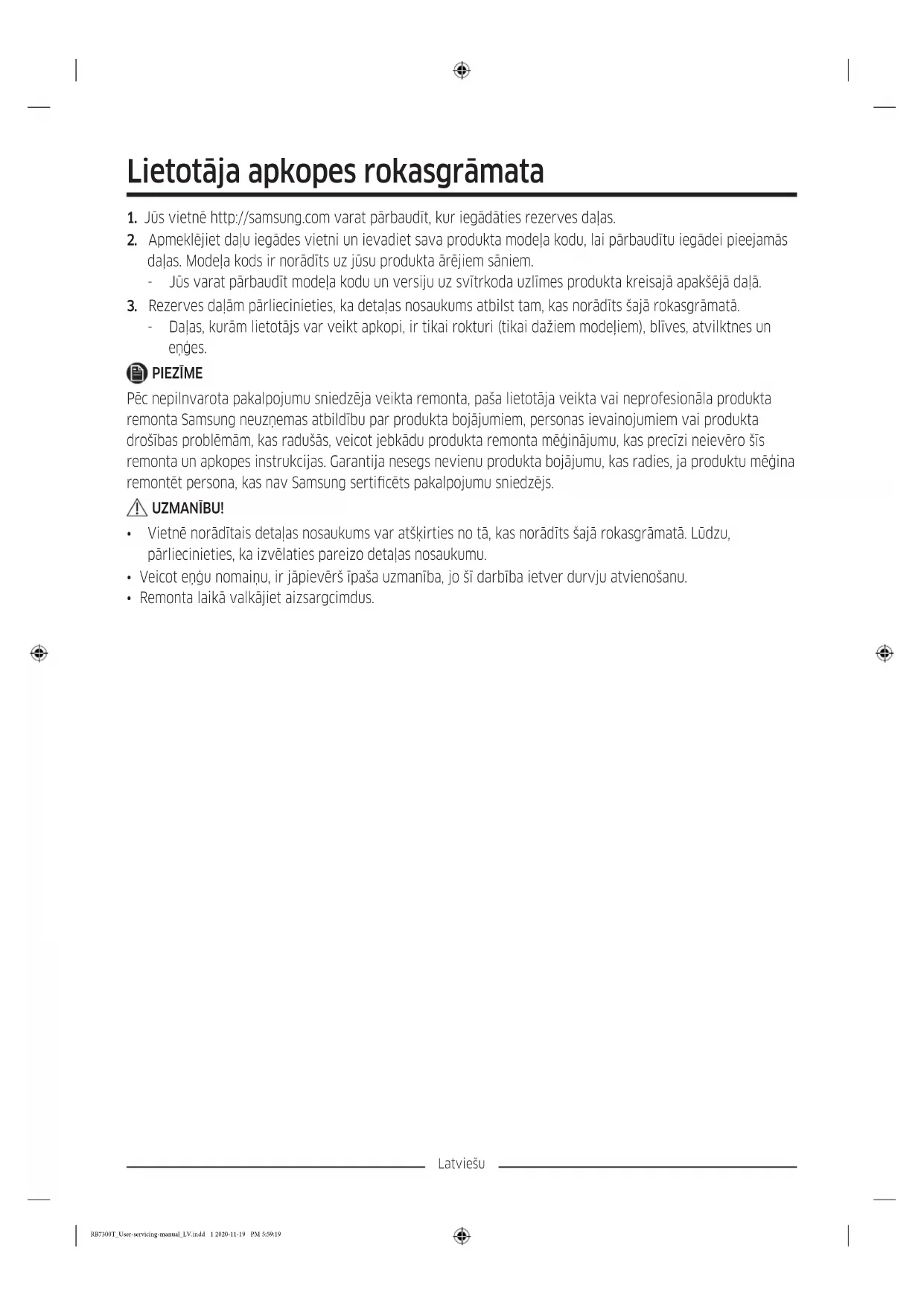

Lietotāja apkopes rokasgrāmata

1. Jūs vietnē http://samsung.com varat pārbaudīt, kur iegādāties rezerves daļas.
2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modela kodu, lai pārbaudītu iegādei pieejamās daļas. Modela kods ir norādīts uz jūsu produkta ārējiem sāniem.
3. Jüs varat pârbaudît modela kodu un versiju uz svîtrkoda uzlîmes produkta kreisajā apakšējā daļā.
4. Rezerves dalâm pârliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā rokasgrāmatā.
5. Dalas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeliem), blīves, atvilktnes un enğes.

PIEZIME

Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēginājumu, kas precīzi neievēro šis remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēgina remontēt persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.

⚠ UZMANĪBU!

• Vietnē norādītais detalas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detalas nosaukumu.
• Veicot enğu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.
• Remonta laikā valkājiet aizsargcimdus.

Latviešu

Atkarībā no modela un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā enège 02 Blīve

03 Atviktne

05 Vidējā enge 06 Svītrkoda uzlīme

07 Apakšējā enge

04 Rokturi (tikai attiecīgajiem modeliem)

Latviešu

Roktura nomaina

Modela nosaukums izskatās šādi: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Tas, kas aizstaj zvaigznites, var atškirties atkaribā no modela.

Zvaigznīte(-s) modela kodā norāda uz modela variantu, un to(-ās) modela kodā var aizstāt (0-9) vai (A-Z).

UZMANIBU!

• Nomainot durvju rokturi, pārliecinieties, ka nesaskrāpējat durvju priekšpusi.
  • Cieši uzspiediet uz rokturu vadotnēm. Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu.
• Pievienojot rokturi, cieši pievelciet skrūves.
• Pirms produkta izmantošanas pārbaudiet, vai rokturis ir stingri pievienots.

Nepieciešamie instrumenti (nav iekļauti komplektācijā)

Phillips skrūvgriezis Plakanais skrūvgriezis

Lai nonemtu rokturus

PIEZIME

Šī procedūra attiecas gan uz ledusskapi, gan saldētavu.

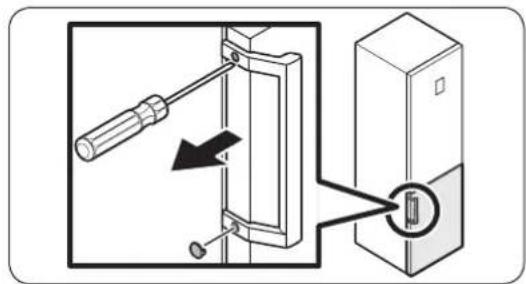

1. Izmantojiet plakano skrūvgriezi, lai noņemtu skrūvju pārsegus.

- Pēc roktura nonemšanas uzlieciet skrūvju pārsegus atpakal uz skrūvju caurumiem.

1. Izmantojiet Phillips skrūvgriezi, lai atskrūvētu skrūves un noņemtu rokturi.

PIEZIME

Izmantojiet šīs skrūves, lai pievilktu rokturi pretējā pusē.

1. Uzlieciet jauno rokturi pretējā secībā izjaukšanas darbībām.

Latviešu

Blīves nomaiņa

UZMANIBU!

Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplust aukstais gaiss no ledusskapja.

Lai nonemtu blivi

Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu.

Atvilktnes nomaina

UZMANIBU!

Pārliecinieties, vai atvilkte montāžas laikā ir pareizi ievietota sliedē.

Uzmanīgi paceliet atvilktnes priekšējo daļu un izvelciet to.

Lai atkārtoti ievietotu atvilktnes

Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā.

Latviešu

Enges nomaina

Lai nomainītu enğes, jums vispirms ir jäizņem durvis.

UZMANIBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.
• Pirms enğu nomainas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.
• Tā kā ar eṉgēm ir jādarbojas uzmanīgi un nomaiṇa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.
• Ja enğes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.
• Pārliecinieties, ka vārpsta uz enges ir cieši pievilkta.
• Pârbaudiet, vai enge ir cieši pievienota pie korpusa.
• Pärbaudiet, vai vada savienotāji ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.

BRĪDINĀJUMS

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.
- Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi.

Nepieciešamie instrumenti (nav iekļauti komplektācijā)

Phillips skrūvgriezis Plakanais skrūvgriezis 11 mm uzgriežņatslēga

10 mm mucinu tipa uzgriežnatslega

8 mm mucinu tipa uzgriežnatslēga

10 mm uzgriežnatslēga

Latviešu

Durvju apgriešana otrādi

PIEZIME

Modeliem ar rokturiem vispirms apgrieziet rokturus. (Papildu informāciju skatiet "Roktura nomaiņa (modeliem ar uz āru izvirzītiem rokturiem)" sadaļā.)

1. Kad ledusskapja durvis ir aizvērtas, izmantojiet Phillips skrūvgriezi, lai noņemtu skrūves, kas fiksē augšējo pārsegu (A).

2. Uzmanīgi paceliet augšējo pārsegu (A) un novietojiet to uz ledusskapja.

3. Esiet uzmanīgi, pacelot augšējo pārsegu (A). Zem tā ir savienots vads.

4. Noņemiet vadu un vada savienotāju, kas atrodas uz turētāja zem augšējā pārsega.

5. Šī darbība iespējams neattiecas uz dažiem modeliem.

UZMANIBU!

Nevelciet savienotājus pārāk stipri.

1. Atvienojiet vada savienotāju (A).
2. Šī darbība iespējams neattiecas uz dažiem modeliem.

Latviešu

1. Izmantojiet muciņu tipa uzgriežņu atslēgu (8 mm), lai noņemtu skrūves, kas fiksē augšējo enģi (A).

⚠️ UZMANĪBU!

Lai novērstu ledusskapja durvju nokrišanu, cieši satveriet un atbalstiet tās, kamēr noņemat skrūves.

1. Atveriet ledusskapja durvis un pēc tam paceliet durvis, lai izņemtu tās no vidējām enģēm. Uzglabājiet durvis drošā vietā.

⚠️ UZMANĪBU!

Durvis ir smagas. Lai izvairītos no bojājumiem vai personīgām traumām, ievērojiet piesardzību durvju atvienošanas laikā.

1. Atveriet saldētavas durvis un pēc tam izmantojiet mucinų tipa uzgriežņu atslēgu (8 mm), lai noņemtu skrūves, kas fiksē apakšējo engī (A).

Latviešu

1. Kad saldētavas durvis balstās uz apakšējās enģes (A), lēnām pavelciet apakšējo enģi (A), lai izņemtu to no turētāja ledusskapja apakšdaļa. Kad apakšējā enģe (A) ir izņemta no turētāja, nonemiet to no saldētavas durvīm un pēc tam pavelciet saldētavas durvis uz leju, lai izņemtu tās no vidējās enģes (B).

⚠️ UZMANĪBU!

Lai novērstu saldētavas durvju nokrišanu, cieši satveriet un atbalstiet saldētavas durvis, līdz tās ir droši izņemtas no vidējās enģes (B).

1. Izmantojiet Phillips skrūvgriezi un mucinų tipa uzgriežnu atslęgu (10 mm), lai noņemtu skrūves, kas fiksē vidējo engi (A).

2. Pēc augšējās, vidējās un/vai apakšējās enģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā.

⚠️ UZMANĪBU!

• Pârbaudiet, vai vada savienotāji ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu
