Bränd	Samsung
Mudel	RB38A7B4EB1
Toote tüüp	Sügavkülmik (freezer)
Uste arv	2 (külmiku ja sügavkülmiku sektsioonid)
Uste ümberpööratavus	Jah (protseduur on kirjeldatud juhendis)
Eemaldatavad käepidemed	Jah (asendamine võimalik teatud mudelitel)
Vahetatavad tihendid	Jah
Eemaldatavad sahtlid	Jah (eemaldamine ja uuesti paigaldamine võimalik)
Vahetatavad hinged	Jah (ülemine, keskmine, alumine)
Kasutaja poolt vahetatavad osad	Käepidemed, tihendid, sahtlid, hinged
Mudeli kood etiketil	Toote all vasakul asuv vöötkood
Remondiks vajalikud tööriistad	Ristpeakruvikeeraja, lamepeakruvikeeraja, 8 mm pesavõti, 10 mm pesavõti, 11 mm võti, 10 mm võti
Hooldus ja puhastus	Regulaarselt puhastada, kulunud osad välja vahetada
Ohutus	Enne sekkumist vooluvõrgust lahti ühendada, kanda kindaid, kahe inimese käsitsemine
Toide	Elektriline (enne mis tahes käsitsemist vooluvõrgust lahti ühendada)
Garantii	Kahjud, mida ei hüvitata, kui remonti teeb volitamata isik
Varuosade veebisait	http://samsung.com (sisestage mudeli kood)
Juhendi keeled	Prantsuse, inglise, saksa, hispaania jne (24 keelt)
Juhendi lehekülgede arv	208
Peamised funktsioonid	Külmutamine, toidu säilitamine

Korduma kippuvad küsimused - RB38A7B4EB1 SAMSUNG

Kuidas vahetada sügavkülmiku käepidet?

Kasutage kruvide katete eemaldamiseks lamepeakruvikeerajat, seejärel kruvide lahtikeeramiseks ristpeakruvikeerajat. Uue käepideme paigaldamiseks järgige vastupidist protseduuri. Veenduge, et käepideme ja ukse vahel pole tühimikku.

Kuidas vahetada ukse tihendit?

Avage uks ja eemaldage vana tihend. Kinnitage uus tihend, veendudes, et see on ilma tühimikuta korralikult paigaldatud. Vale paigaldatud tihend võib põhjustada külma õhu leket.

Kuidas eemaldada ja uuesti paigaldada sahtlit?

Tõstke õrnalt sahtli esiosa ja libistage see eemaldamiseks välja. Uuesti paigaldamiseks pöörake protseduur vastupidiseks. Veenduge, et sahtel on juhikusse korralikult sisestatud.

Kuidas vahetada hinge?

Eemaldage kõigepealt uksed, hoides neid kindlalt. Kasutage sobivaid tööriistu (8 mm pesavõti, ristpeakruvikeeraja). Järgige juhendit ülemise, keskmise ja alumise hinge lahtivõtmiseks. Delikaatne käsitsemine, soovitatav kahele inimesele.

Kuidas ümber pöörata uste avanemissuund?

Ühendage seade vooluvõrgust lahti. Eemaldage vajadusel käepidemed. Järgige hingede ja uste lahtivõtmise etappe, seejärel pange vastupidises järjekorras tagasi. Olge ülemise katte eemaldamisel ettevaatlik kaablitega.

Milliseid tööriistu on remondiks vaja?

Ristpeakruvikeeraja, lamepeakruvikeeraja, 8 mm ja 10 mm pesavõti, 11 mm võti, 10 mm võti. Neid tööriistu seadmega kaasa ei anta.

Kust leida seadme mudeli kood?

Mudeli kood on märgitud toote all vasakul asuval vöötkoodi etiketil. See on vajalik varuosade tellimiseks.

Kust osta originaalseid Samsungi varuosi?

Külastage veebisaiti http://samsung.com, sisestage mudeli kood saadavuse kontrollimiseks. Kasutaja poolt vahetatavad osad piirduvad käepidemete, tihendite, sahtlite ja hingedega.

Millised on ohutusabinõud enne remonti?

Ühendage seade alati enne mis tahes sekkumist vooluvõrgust lahti. Kandke turvakindaid. Raskete uste puhul paluge abi teiselt inimeselt. Igasugune mittevastav remont võib tühistada garantii.

Kas juhend on saadaval prantsuse keeles?

Jah, juhend on saadaval prantsuse keeles (FR) ja veel 23 keeles. Saate selle meie veebisaidilt PDF-vormingus tasuta alla laadida.

KASUTUSJUHEND RB38A7B4EB1 SAMSUNG

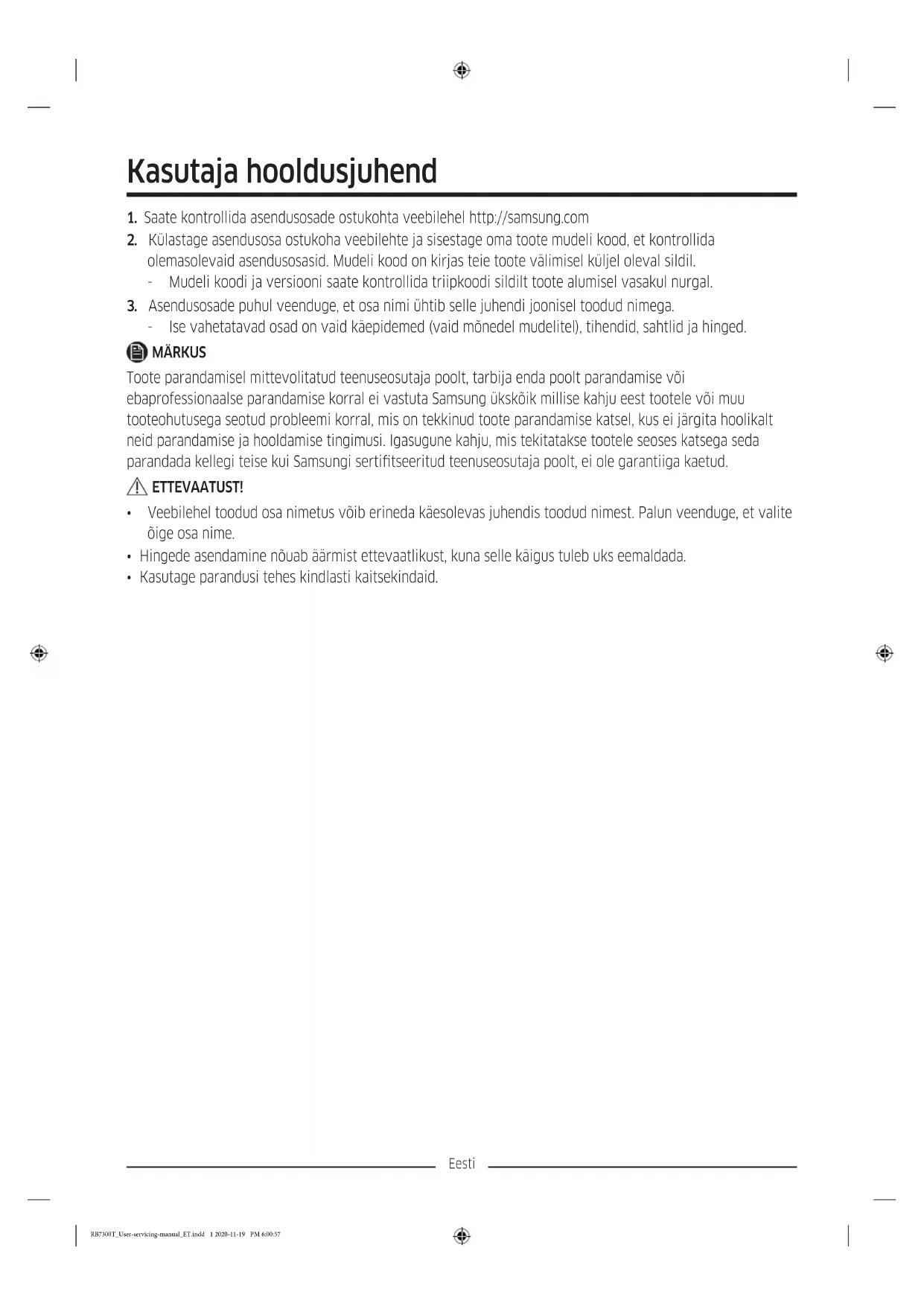

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com
2. Kūlastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung üksköik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend
03 Sahtel 04 Käepidemed (ainult teatud mudelitel)
05 Keskmine hing 06 Triipkoodi silt
07 Alumine hing

Eesti

Käepideme asendamine

Mudeli nimi näeb välja selline: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

See, mis tärnide asemel on, vöib söltuvalt mudelist erineda.

Tärn(id) mudeli koodis viitavad mudeli variandile ja võivad mudeli koodis asendada (0-9) või (A-Z).

ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.
• Käepidet kinnitades keerake kruvid tugevalt kinni.
• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.

Vajalikud tööriistad (pole kaasas)

Käepidemete eemaldamine

MÄRKUS

See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

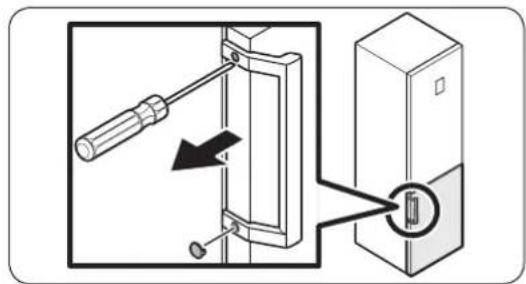

1. Kasutage kruvikatete eemaldamiseks lamepeakruvikeerajat.

2. Pärast käepideme eemaldamist kinnitage kruvikatted tagasi kruviaukudele.

3. Kasutage kruvide ja käepideme eemaldamiseks ristpeakruvikeerajat.

MÄRKUS

Kasutage neid kruvisid käepideme vastasküljele kinnitamiseks.

1. Paigaldage uus käepide lahtivõtmise suunistele vastupidises järjekorras.

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm öhk külmikust välja tulla.

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse küljest.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

Sahtli eemaldamiseks

Töstke veidi sahtli esiotsa ja libistage see välja.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti

10 mm padrunvõti 8 mm padrunvõti 10 mm mutrivõti

Eesti

Uksepoolsuse vahetamine

MÄRKUS

Käepidemega mudelite puhul vahetage köigepealt käepideme asend. (Üksikasjaliku teabe saamiseks vt jaotist „Käepideme asendamine (kangkäepidemega mudelitel)“.)

1. Kui uks on suletud, eemaldage ristpeakruvikeerajaga ülemise katte (A) kinnituskruvid.

2. Töstke ülemine kate (A) örnalt üles ja asetage see külmkapi otsa.

- Olge ülemise katte (A) töstmisel ettevaatlik. Selle alla on kinnitatud juhe.

1. Eemaldage peamise katte alt hoidikust juhe ja juhtmeühendused.

Ärge tömmake ühendusi liiga kövasti.

1. Ühendage juhtmeühendus (A) lahti.

1. Eemaldage padrunvõtmega (8 mm) ülemise hinge (A) kinnituskruvid.

ETTEVAATUST!

Külmiku ukse kukkumise vältimiseks hoidke seda kruvide eemaldamise ajal tugevasti kinni.

1. Avage külmiku uks ja seejärel tõstke seda, et see keskmiselt hingelt eemaldada. Hoidke ust kindlas kohas.

ETTEVAATUST!

Uks on raske. Kahjustuste või vigastuste vältimiseks olge ukse eemaldamisel väga ettevaatlik.

1. Avage sügavkülmiku uks ja seejärel eemaldage padrunvõtmega (8 mm) alumise hinge (A) kinnituskruvid.

Eesti

1. Kui sügavkülmiku uks toetub alumisele hingele (A), tömmake aeglaselt alumist hinge (A), et see külmiku all olevast hoidikust välja võtta. Kui alumine hing (A) on hoidikust välja võetud, eemaldage see sügavkülmiku ukse küljest ja seejärel tömmake sügavkülmiku uks alla, et see keskmiselt hingelt (B) eemaldada.

ETTEVAATUST!

Sügavkülmiku ukse kukkumise vältimiseks hoidke seda keskmiselt hingelt (B) eemaldamise ajal tugevasti kinni.

1. Eemaldage ristpeakruvikeeraja ja padrunvõtmega (10 mm) keskmise hinge (A) kinnituskruvid.

2. Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks
