Merke	Samsung
Modell	RB38A7B4EB1
Produkttype	Fryser (freezer)
Antall dører	2 (kjøleskaps- og fryserom)
Dører kan reverseres	Ja (prosedyre beskrevet i bruksanvisningen)
Avtakbare håndtak	Ja (utskifting mulig på enkelte modeller)
Utskiftbare tetningslister	Ja
Avtakbare skuffer	Ja (fjerning og gjenmontering mulig)
Utskiftbare hengsler	Ja (øvre, midtre, nedre)
Deler som kan skiftes av brukeren	Håndtak, tetningslister, skuffer, hengsler
Modellkode på etiketten	Strekkode nede til venstre på produktet
Verktøy som kreves for reparasjon	Stjerneskrutrekker, flatt skrutrekker, pipenøkkel 8 mm, 10 mm, nøkkel 11 mm, nøkkel 10 mm
Vedlikehold og rengjøring	Rengjør regelmessig, bytt ut slitte deler
Sikkerhet	Koble fra før inngrep, bruk hansker, håndtering av to personer
Strømforsyning	Elektrisk (koble fra før all håndtering)
Garanti	Skader dekkes ikke ved reparasjon av uautorisert tredjepart
Nettsted for reservedeler	http://samsung.com (skriv inn modellkode)
Språk i bruksanvisningen	Fransk, engelsk, tysk, spansk, etc. (24 språk)
Antall sider i bruksanvisningen	208
Hovedfunksjoner	Frysing, oppbevaring av matvarer

Ofte stilte spørsmål - RB38A7B4EB1 SAMSUNG

Hvordan bytte håndtak på fryseren?

Bruk en flatt skrutrekker for å fjerne skruebeskyttelsene, deretter en stjerneskrutrekker for å skru ut skruene. Følg motsatt prosedyre for å montere det nye håndtaket. Kontroller at det ikke er noe mellomrom mellom håndtaket og døren.

Hvordan bytte tetningslist på døren?

Åpne døren og fjern den gamle tetningslisten. Fest en ny tetningslist og sørg for at den sitter godt uten mellomrom. En dårlig festet tetningslist kan føre til lekkasje av kald luft.

Hvordan fjerne og montere en skuff på nytt?

Løft forsiktig fronten på skuffen og skyv den ut for å fjerne den. For å montere den på nytt, gjør motsatt prosedyre. Kontroller at skuffen er riktig satt inn i skinnen.

Hvordan bytte et hengsel?

Fjern først dørene ved å holde dem godt. Bruk passende verktøy (pipenøkkel 8 mm, stjerneskrutrekker). Følg bruksanvisningen for å demontere de øvre, midtre og nedre hengslene. Delikat håndtering, anbefales å være to personer.

Hvordan reversere døråpningen?

Koble apparatet fra strømmen. Fjern håndtakene om nødvendig. Følg trinnene for demontering av hengsler og dører, og monter dem i motsatt retning. Vær oppmerksom på kabler ved fjerning av det øvre dekselet.

Hvilke verktøy er nødvendige for reparasjoner?

Stjerneskrutrekker, flatt skrutrekker, pipenøkkel 8 mm og 10 mm, nøkkel 11 mm, nøkkel 10 mm. Disse verktøyene følger ikke med apparatet.

Hvor finner jeg modellkoden til apparatet?

Modellkoden er på strekkodeetiketten nede til venstre på produktet. Den er nødvendig for å bestille reservedeler.

Hvor kan jeg kjøpe originale Samsung reservedeler?

Besøk nettstedet http://samsung.com, skriv inn modellkoden for å sjekke tilgjengelighet. Delene som kan skiftes av brukeren er begrenset til håndtak, tetningslister, skuffer og hengsler.

Hvilke sikkerhetstiltak bør tas før en reparasjon?

Koble alltid apparatet fra strømmen før inngrep. Bruk vernehansker. For tunge dører, be om hjelp fra en annen person. Enhver uautorisert reparasjon kan ugyldiggjøre garantien.

Er bruksanvisningen tilgjengelig på fransk?

Ja, bruksanvisningen er tilgjengelig på fransk (FR) samt på 23 andre språk. Du kan laste den ned gratis i PDF-format på nettsiden vår.

BRUKSANVISNING RB38A7B4EB1 SAMSUNG

1. Du kan se hvor du kan kjøpe reservedeler på http://samsung.com
2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å se hvilke deler som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.
3. Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.
4. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne håndboken.
5. Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertifisert tjenesteleverandør, vil ikke bli dekket av garantien.

⚠️ FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.
• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.
• Bruk vernehansker när du utfører reparasjoner.

Norsk

Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

01 02 03 04 05 03 04 06 07

01 Topphengsel 02 Pakning
03 Skuff 04 Håndtak (kun gjeldende modeller)
05 Midthengsel 06 Strekkodeetikett
07 Bunnhengsel

Norsk

Utskiftning av håndtak

Modellnavnet ser slik ut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Hva som erstatter stjernene, kan variere avhengig av modell.

• Sørg for å ikke ripe opp forsiden av døren når du skifter ut dørhåndtaket.
• Trykk håndtakene ned på støttene. Kontroller at det ikke er noe mellomrom mellom støttene og døren.
• Stram skruene godt når du fester håndtaket.
• Kontroller at håndtaket er godt festet før du tar i bruk produktet.

Verktøy som kreves (medfølger ikke)

Denne prosedyren gjelder både kjøleskap og fryserdel.

1. Bruk en flat skrutrekker til å fjerne skruehettene.

2. Etter å ha tatt av håndtaket, fest skruehettene tilbake på skruehullene.

3. Bruk en stjerneskrutrekker til å fjerne skruene og løsne håndtaket.

MERK

Bruk disse skruene til å feste håndtaket på den motsatte siden.

1. Monter det nye håndtaket i motsatt rekkefølge som du demonterte det i.

Norsk

Utskiftning av pakning

FORSIKTIG

Fest pakningen godt. Ellers kan kald luft lekke fra kjøleskapet.

Åpne døren og ta ut pakningen fra døren.

Fest en ny pakning til kjøleskapsdøren. Kontroller at det ikke er noe mellomrom mellom den nye pakningen og døren.

Utskiftning av skuff

FORSIKTIG

Sjekk at skuffen er satt inn riktig i skinnen under monteringen.

Løft forsiktig opp fronten av skuffen og skyv den ut.

Slik fester du skuffene igjen

Skuffene festes i omvendt rekkefølge av fjerningstrinnene.

Norsk

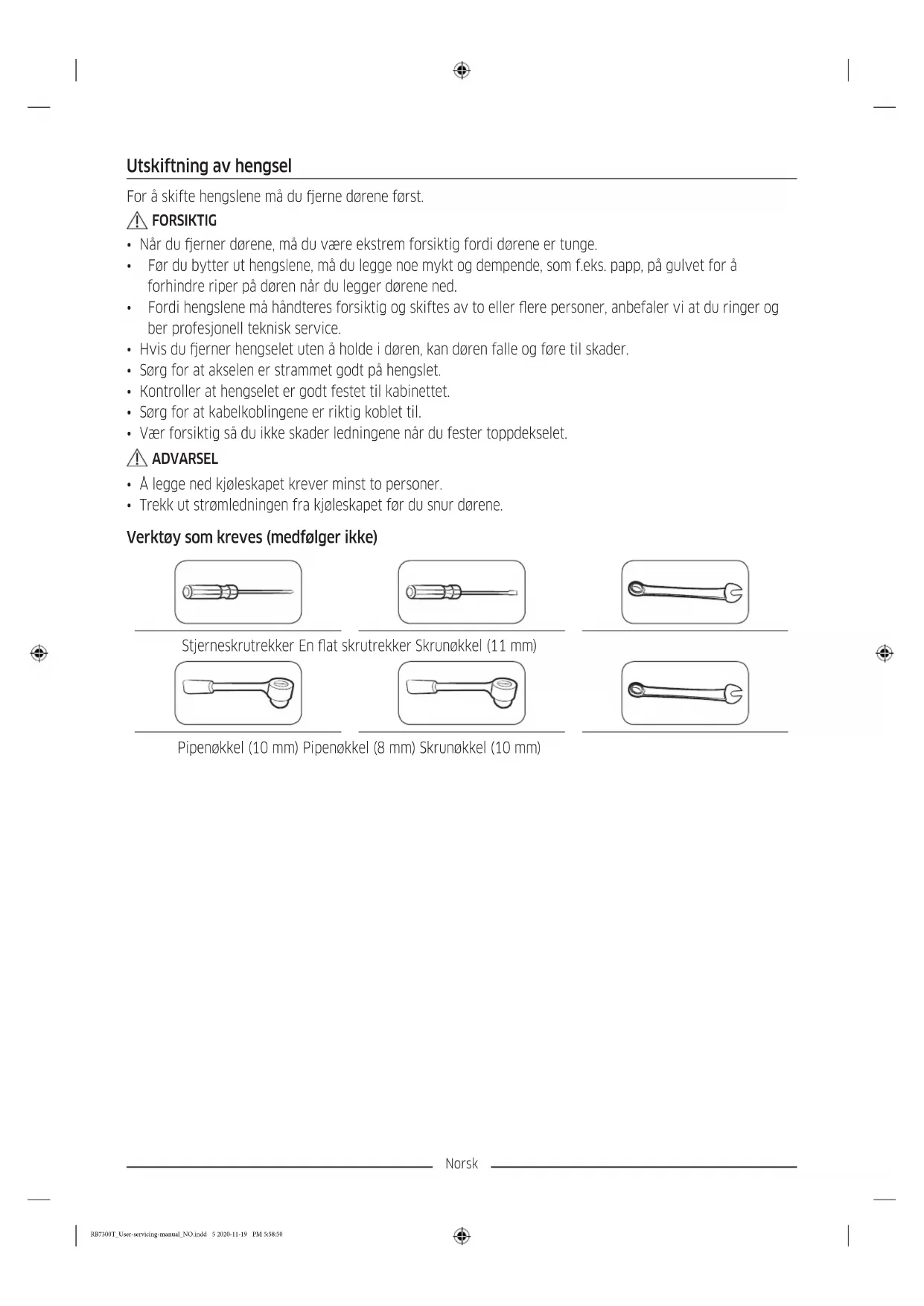

Utskiftning av hengsel

For å skifte hengslene må du fjerne dørene først.

FORSIKTIG

• Når du fjerner dørene, må du være ekstrem forsiktig fordi dørene er tunge.
• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren när du legger dørene ned.
• Fordi hengslene må håndteres forsiktig og skiftes av to eller flere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.
• Hvis du fjerner hengselet uten å holde i døren, kan døren falle og føre til skader.
• Sørg for at akselen er strammet godt på hengslet.
• Kontroller at hengselet er godt festet til kabinettet.
• Sørg for at kabelkoblingene er riktig koblet til.
• Vær forsiktig så du ikke skader ledningene när du fester toppdekselet.

ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.
• Trekk ut strømledningen fra kjøleskapet før du snur dørene.

Verktøy som kreves (medfølger ikke)

Stjerneskrutrekker En flat skrutrekker Skrunøkkel (11 mm)

Pipenøkkel (10 mm) Pipenøkkel (8 mm) Skrunøkkel (10 mm)

Norsk

Reversere døren

MERK

For modeller med håndtak, reverser håndtakene først. (For mer informasjon, se «Utskiftning av håndtak (for modeller med avlange håndtak)»-delen.)

1. Når døren er lukket bruker du en stjerneskrutrekker til å fjerne skruene fra det toppdekselet (A).

2. Løft forsiktig toppdekselet (A) og plasser det på toppen av kjøleskapet.

- Vær forsiktig når du løfter toppdekselet (A). Det er en ledning koblet til under det.

1. Fjern kabelen og kabelkoblingen på holderen under toppdekselet.

- Dette trinnet gjelder kanskje ikke for noen av modellene.

FORSIKTIG

Ikke trekk koblingene for hardt.

1. Koble fra kabelkoblingen (A).

- Dette trinnet gjelder kanskje ikke for noen av modellene.

Norsk

1. Bruk en pipenøkkel (8 mm) for å fjerne skruene som fester topphengselet (A).

! FORSIKTIG

For å unngå at kjøleskapsdøren faller, må du holde godt fast i den mens du fjerner det øvre hengselet.

1. Løft døren for å fjerne den fra det nedre hengselet. Oppbevar døren på et sikkert sted.

! FORSIKTIG

Døren er tung. Vær forsiktig når du fjerner døren, for å unngå personskade eller skade på døren.

1. Åpne frysedøren og bruk en pipenøkkel (8 mm) for å fjerne skruene som fester bunnhengselet (A).

Norsk

1. Med fryserdøren på det bunnhengselet (A) trekker du sakte det bunnhengselet (A) for å fjerne den fra holderen på undersiden av kjøleskapet. Når bunnhengselet (A) er fjernet fra holderen, fjerner du det fra fryserdøren, og trekker deretter fryserdøren ned for å fjerne den fra det midterste hengslet (B).

! FORSIKTIG

For å hindre at fryserdøren faller, må du holde fryserdøren godt til den er trygt fjernet fra det midterste hengslet (B).

1. Bruk en stjerneskrutrekker og pipenøkkel (10 mm) for å fjerne skruene som fester det midterste hengslet (A).

2. Utfør monteringen i omvendt rekkefølge av demonteringen etter å ha byttet ut topp-, midtog/eller bunnhengselet.

FORSIKTIG

- Sørg for at kabelkoblingene er riktig koblet til. - Vær forsiktig så du ikke skader ledningene när du fester toppdekselet.
