Merkki	Samsung
Malli	RB38A7B4EB1
Tuotetyyppi	Pakastin
Ovien lukumäärä	2 (jääkaappi- ja pakastinosasto)
Ovien kääntyvyys	Kyllä (toimenpide kuvataan käyttöohjeessa)
Irrotettavat kahvat	Kyllä (vaihto mahdollista joissakin malleissa)
Vaihdettavat tiivisteet	Kyllä
Irrotettavat laatikot	Kyllä (irrotus ja uudelleenasennus mahdollista)
Vaihdettavat saranat	Kyllä (ylä-, keski-, ala-)
Käyttäjän vaihdettavissa olevat osat	Kahvat, tiivisteet, laatikot, saranat
Mallikoodi etiketissä	Viivakoodi tuotteen vasemmassa alakulmassa
Korjaukseen tarvittavat työkalut	Ristipääruuvimeisseli, litteäpääruuvimeisseli, hylsyavain 8 mm, 10 mm, 11 mm avain, 10 mm avain
Huolto ja puhdistus	Puhdista säännöllisesti, vaihda kuluneet osat
Turvallisuus	Irrota pistotulppa ennen toimenpidettä, käytä käsineitä, käsittele kahden henkilön voimin
Virransyöttö	Sähkö (irrota pistotulppa ennen käsittelyä)
Takuu	Vahingot eivät ole katettuja, jos korjauksen suorittaa valtuuttamaton kolmas osapuoli
Varaosien verkkosivusto	http://samsung.com (syötä mallikoodi)
Käyttöohjeen kielet	Ranska, englanti, saksa, espanja jne. (24 kieltä)
Käyttöohjeen sivumäärä	208
Tärkeimmät toiminnot	Pakastus, ruoan säilytys

Usein kysytyt kysymykset - RB38A7B4EB1 SAMSUNG

Kuinka vaihdan pakastimen kahvan?

Käytä litteäpääruuvimeisseliä ruuvinsuojien irrottamiseen ja ristipääruuvimeisseliä ruuvien irrottamiseen. Noudata päinvastaista menettelyä uuden kahvan kiinnittämiseksi. Varmista, ettei kahvan ja oven väliin jää rakoa.

Kuinka vaihdan oven tiivisteen?

Avaa ovi ja poista vanha tiiviste. Kiinnitä uusi tiiviste varmistaen, että se on hyvin asennettu ilman rakoja. Huonosti kiinnitetty tiiviste voi aiheuttaa kylmäilman vuotoa.

Kuinka irrotan ja asennan laatikon uudelleen?

Nosta varovasti laatikon etuosaa ja liu'uta se ulos. Asentaaksesi uudelleen, toimi päinvastaisessa järjestyksessä. Tarkista, että laatikko on asetettu oikein kiskoon.

Kuinka vaihdan saranan?

Poista ensin ovet pitämällä niitä tiukasti kiinni. Käytä sopivia työkaluja (hylsyavain 8 mm, ristipääruuvimeisseli). Noudata käyttöohjetta ylä-, keski- ja alasaranojen irrottamisessa. Herkkä käsittely, suositellaan kahta henkilöä.

Kuinka käännän ovien avautumissuunnan?

Irrota laitteen pistotulppa. Poista kahvat tarvittaessa. Seuraa saranojen ja ovien purkuvaiheita ja asenna sitten päinvastaisessa järjestyksessä. Huomioi kaapelit yläsuojusta poistettaessa.

Mitä työkaluja tarvitaan korjauksiin?

Ristipääruuvimeisseli, litteäpääruuvimeisseli, hylsyavaimet 8 mm ja 10 mm, 11 mm avain, 10 mm avain. Näitä työkaluja ei toimiteta laitteen mukana.

Mistä löydän laitteen mallikoodin?

Mallikoodi on tuotteen vasemmassa alakulmassa olevassa viivakooditarran etiketissä. Sitä tarvitaan varaosien tilaamiseen.

Mistä voin ostaa alkuperäisiä Samsung-varaosia?

Vieraile sivustolla http://samsung.com, syötä mallikoodi tarkistaaksesi saatavuuden. Käyttäjän vaihdettavissa olevat osat rajoittuvat kahvoihin, tiivisteisiin, laatikoihin ja saranoihin.

Mitä turvatoimia on noudatettava ennen korjausta?

Irrota aina laitteen pistotulppa ennen toimenpidettä. Käytä suojakäsineitä. Pyydä raskaiden ovien käsittelyyn toisen henkilön apua. Virheellinen korjaus voi mitätöidä takuun.

Onko käyttöohje saatavilla ranskaksi?

Kyllä, käyttöohje on saatavilla ranskaksi (FR) sekä 23 muulla kielellä. Voit ladata sen ilmaiseksi PDF-muodossa verkkosivustoltamme.

KÄYTTÖOHJE RB38A7B4EB1 SAMSUNG

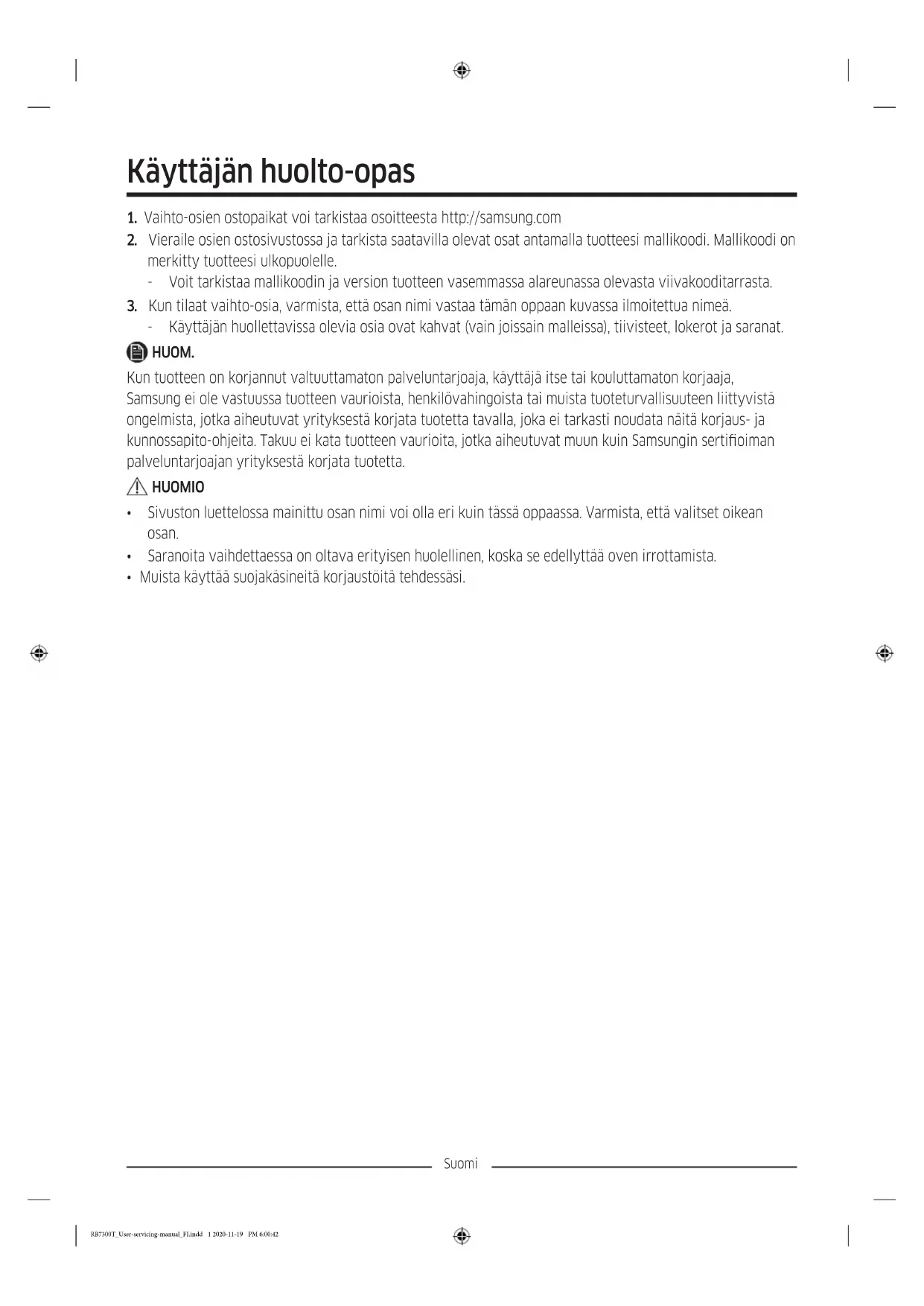

Käyttäjän huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Tiiviste
03 Lokero 04 Kahvat (vain soveltuvissa malleissa)
05 Keskisarana 06 Viivakooditarra
07 Alasarana

Suomi

Kahvan vaihto

Mallinimi on seuraavaa muotoa: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Asteriskien tilalla olevat merkit vaihtelevat malleittain.

Mallikoodin asteriskien tilalla voi olla numeroita (0–9) tai kirjaimia (A-Z), ja ne ilmoittavat tarkan mallin.

HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.
• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.
• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen
ruuvimeisseli

Kahvojen irrottaminen

HUOM.

Ohjeet koskevat sekä jääkaappi- että pakastinpuolta.

1. Irrota ruuvien suojukset litteäpäisellä ruuvimeisselillä.

2. Kun kahva on irrotettu, kiinnitä ruuvien suojukset takaisin paikoilleen ruuvinkoloihin.

3. Irrota ruuvit ristipääruuvimeisselillä ja irrota kahva.

HUOM.

Kiinnitä kahva ruuvien avulla vastakkaiselle puolelle.

1. Asenna uusi kahva noudattamalla irrotusohjeita päinvastaisessa järjestyksessä.

Suomi

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeron poistaminen

Nosta lokeron etuosaa varovasti ja liu'uta se ulos.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
  • Varmista, että tappi on kiristetty saranaan tiukasti.
  • Tarkista, että sarana on tiukasti kiinni kaapissa.
• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain

10 mm hylsyavain 8 mm hylsyavain 10 mm ruuviavain

Suomi

Oven kätisyyden vaihtaminen

HUOM.

Malleissa, joissa on kahvat, vaihda kahvan puoli ensin. (Saat lisätietoja osiosta Kahvan vaihto (tankokahvalla varustetut mallit).)

1. Jääkaapin oven ollessa suljettuna irrota yläsuojuksen (A) kiinnitysruuvi ristipääruuvitaltalla.

2. Nosta yläsuojus (A) varovasti pois ja aseta se jääkaapin päälle.

- Ole varovainen, kun nostat yläsuojusta (A). Sen alle on kytketty johto.

1. Irrota yläsuojuksen alle pidikkeeseen sijoitettu johto ja johdinliitin.

- Tämä vaihe ei ehkä koske joitakin malleja.

HUOMIO

Älä vedä liittimiä liian kovaa.

1. Irrota johtoliitin (A).

- Tämä vaihe ei ehkä koske joitakin malleja.

Suomi

1. Käytä yläsaranan (A) kiinnitysruuvien irrottamiseen hylsyavainta (8 mm).

HUOMIO

Pidä jääkaapin ovesta kunnolla kiinni ruuveja irrottaessasi, jotta ovi ei putoaisi.

1. Avaa jääkaapin ovi ja nosta sitten ovea irrottaaksesi sen keskisaranasta. Pidä ovi tallessa.

HUOMIO

Ovi on painava. Ole varovainen ovea poistettaessa vaurioiden ja vammojen välttämiseksi.

1. Avaa pakastimen ovi ja irrota sitten alasaranan (A) kiinnitysruuvit hylsyavaimella (8 mm).

Suomi

1. Pakastimen oven levätessä alasaranan (A) varassa vedä hitaasti alasaranaa (A) irrottaaksesi sen jääkaapin alaosan pidikkeestä. Kun alasarana (A) on irrotettu pidikkeestä, irrota se pakastimen ovesta ja vedä pakastimen ovea alaspäin irrottaaksesi sen keskisaranasta (B).

HUOMIO

Pidä pakastimen ovesta tiukasti kiinni irrottaessasi keskisaranaa (B), jotta se ei putoa.

1. Käytä keskisaranan (A) kiinnitysruuvien irrottamiseen ristipääruuvitalttaa ja hylsyavainta (10 mm).

2. Kun olet vaihtanut ylä-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.

HUOMIO

- Varmista, että johtoliittimet on liitetty oikein. - Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

Suomi
