Märke	Samsung
Modell	RB38A7B4EB1
Produkttyp	Frys
Antal dörrar	2 (kyl- och frysfack)
Dörrarnas reversibilitet	Ja (procedur beskriven i manualen)
Avtagbara handtag	Ja (byte möjligt på vissa modeller)
Utbytbara tätningslister	Ja
Avtagbara lådor	Ja (borttagning och återmontering möjlig)
Utbytbara gångjärn	Ja (övre, mitten, nedre)
Användarutbytbara delar	Handtag, tätningslister, lådor, gångjärn
Modellkod på etiketten	Streckkod längst ner till vänster på produkten
Verktyg som krävs för reparation	Stjärnskruvmejsel, platt skruvmejsel, hylsnyckel 8 mm, 10 mm, nyckel 11 mm, nyckel 10 mm
Underhåll och rengöring	Rengör regelbundet, byt ut slitna delar
Säkerhet	Koppla bort strömmen före ingrepp, använd handskar, hantera med två personer
Strömförsörjning	Elektrisk (koppla bort före all hantering)
Garanti	Skador täcks inte vid reparation av obehörig tredje part
Webbplats för reservdelar	http://samsung.com (ange modellkod)
Manualens språk	Svenska, engelska, tyska, spanska, etc. (24 språk)
Antal sidor i manualen	208
Huvudfunktioner	Infrysning, förvaring av livsmedel

Vanliga frågor - RB38A7B4EB1 SAMSUNG

Hur byter man handtaget på frysen?

Använd en platt skruvmejsel för att ta bort skruvskydden, sedan en stjärnskruvmejsel för att skruva loss skruvarna. Följ omvänd procedur för att montera det nya handtaget. Se till att det inte finns något mellanrum mellan handtaget och dörren.

Hur byter man dörrtätningen?

Öppna dörren och ta bort den gamla tätningslisten. Fäst en ny tätningslist och se till att den sitter ordentligt utan mellanrum. En felaktigt monterad tätningslist kan orsaka läckage av kall luft.

Hur tar man bort och återmonterar en låda?

Lyft försiktigt framsidan av lådan och dra ut den. För att återmontera, gör omvänd procedur. Kontrollera att lådan sitter korrekt i skenan.

Hur byter man ett gångjärn?

Ta först bort dörrarna genom att hålla dem stadigt. Använd lämpliga verktyg (hylsnyckel 8 mm, stjärnskruvmejsel). Följ manualen för att demontera övre, mitten och nedre gångjärn. Känslig hantering, rekommenderas med två personer.

Hur vänder man dörrarnas öppningsriktning?

Koppla bort apparaten. Ta bort handtag om nödvändigt. Följ stegen för demontering av gångjärn och dörrar, montera sedan i omvänd ordning. Var försiktig med kablar vid borttagning av övre täckkåpa.

Vilka verktyg behövs för reparationer?

Stjärnskruvmejsel, platt skruvmejsel, hylsnyckel 8 mm och 10 mm, nyckel 11 mm, nyckel 10 mm. Dessa verktyg medföljer inte apparaten.

Var hittar man apparatens modellkod?

Modellkoden finns på streckkodsdekal längst ner till vänster på produkten. Den krävs för att beställa reservdelar.

Var kan man köpa originalreservdelar från Samsung?

Besök webbplatsen http://samsung.com, ange modellkoden för att kontrollera tillgänglighet. Användarutbytbara delar är begränsade till handtag, tätningslister, lådor och gångjärn.

Vilka säkerhetsåtgärder bör man vidta före en reparation?

Koppla alltid bort apparaten före ingrepp. Använd skyddshandskar. För tunga dörrar, be om hjälp av en andra person. All reparation som inte överensstämmer kan ogiltigförklara garantin.

Finns manualen på svenska?

Ja, manualen finns på svenska (SV) samt på 23 andra språk. Du kan ladda ner den gratis som PDF på vår webbplats.

BRUKSANVISNING RB38A7B4EB1 SAMSUNG

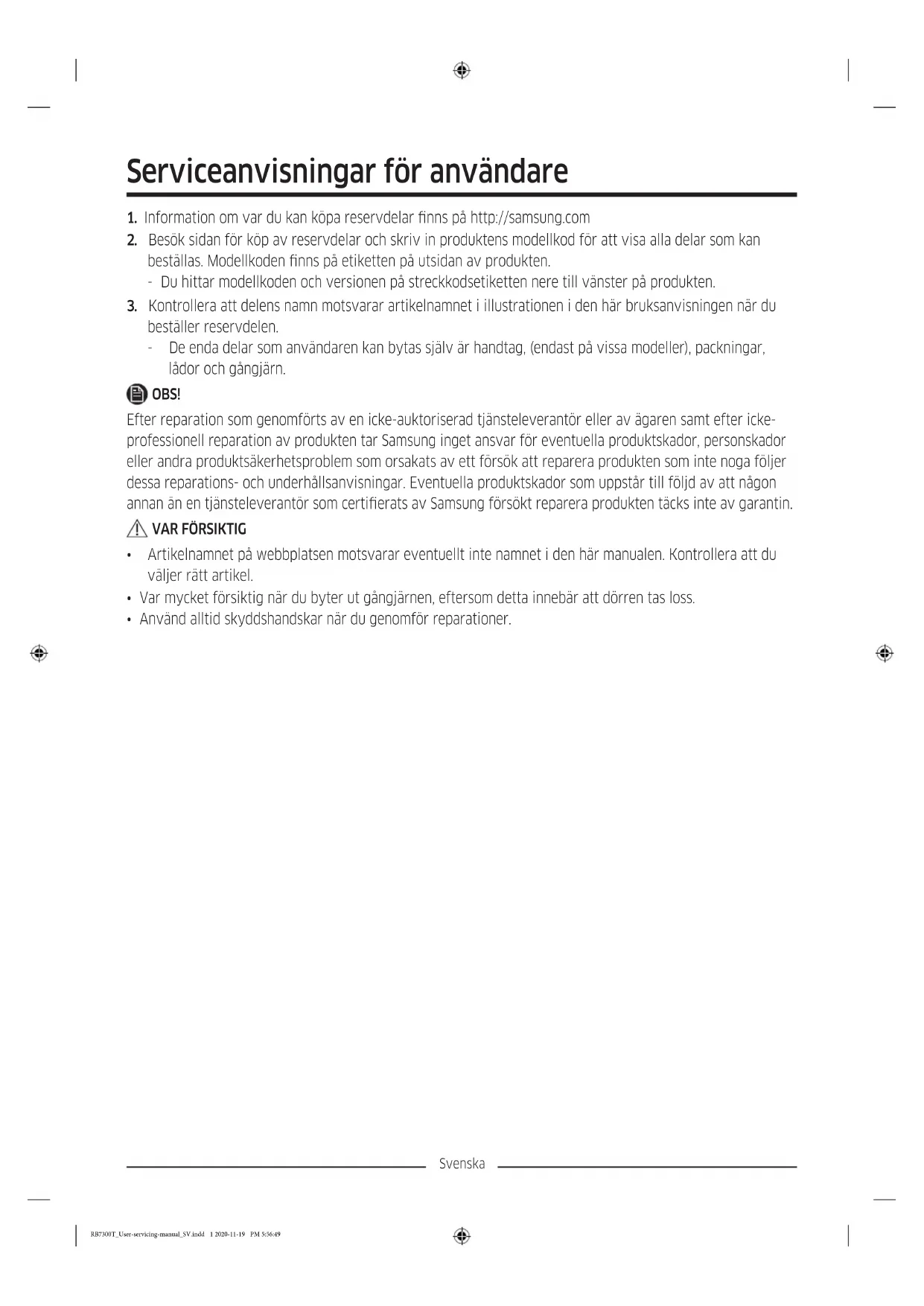

Serviceanvisningar för användare

1. Information om var du kan köpa reservdelar finns på http://samsung.com
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

⚠️ VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning
03 Låda 04 Handtag (endast på tillämpliga modeller)
05 Mittengångjärn 06 Streckkodsetikett
07 Nedre gångjärn

Svenska

Byta ut handtag

Så här ser modellnamnet ut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Asteriskerna ersätts av olika tecken beroende på modellen.

Asteriskerna i modellkoden indikerar en modellvariant och kan ersättas av (0–9) eller (A–Z) i modellkoden.

VAR FÖRSIKTIG

• Var försiktig så att du inte repar dörren när du byter ut handtaget.
• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte finns något glapp mellan stöden och dörren.
• Dra åt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten.

Verktyg som behövs (bifogas ej)

Förfarandet gäller för både kylskåpet och frysen.

1. Använd en spårmejsel för att ta bort skruvlocken.

2. Ta loss handtagen och sätt tillbaka skruvlocken på skruvhålen.

3. Använd en Phillips-skruvmejsel för att ta bort skruvarna och ta loss handtaget.

OBS!

Använd de här skruvarna för att sätta fast handtaget på andra sidan.

1. Det nya handtaget monteras i motsatt ordningsföljd till nermonteringen.

Svenska

Byta ut packningar

VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Byta ut lådor

VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådan

Lyft försiktigt upp lådan framifrån och dra ut den.

Sätta tillbaka lädor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Svenska

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

WARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.
• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (bifogas ej)

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skruvnyckel

Svenska

Vända dörren

OBS!

För modeller som har handtag ska du vända handtagen först. (Mer information finns i avsnittet "Byta ut handtag (på modeller med långt handtag)".)

1. Se till att kyldörren är stängd och använd sedan en Phillips-skruvmejsel för att ta bort skruvarna som fixerar det övre höljet (A).

2. Lyft försiktigt av det övre höljet (A) och placera det ovanpå kylskåpet.

- Var försiktig när du lyfter det övre höljet (A). En kabel är dragen under den.

1. Ta bort kabeln och kabelkontakten som är placerade på hållaren under det övre skyddet.

- Det här steget kanske inte är tillämpligt för alla modeller.

VAR FÖRSIKTIG

Dra inte för hårt i kontakterna.

1. Koppla bort kabelkontakten (A).

- Det här steget kanske inte är tillämpligt för alla modeller.

Svenska

1. Använd en hylsnyckel (8 mm) för att ta bort skruvarna i det övre gångjärnet (A).

⚠️ VAR FÖRSIKTIG

Håll hårt i dörren medan du avlägsnar skruvarna för att förhindra att kylskåpsdörren faller av.

1. Öppna kylskåpsdörren och lyft sedan dörren för att ta av den från mittengångjärnet. Förvara dörren på en säker plats.

! VAR FÖRSIKTIG

Dörren är tung. För att förhindra person- eller saks kada, var försiktig när du avlägsnar dörren.

1. Öppna frysdörren och använd sedan en hylsnyckel (8 mm) för att ta bort skruvarna i det nedre gångjärnet (A).

Svenska

1. När frysdörren fortfarande sitter i det nedre gångjärnet (A) kan du försiktigt dra det nedre gångjärnet (A) för att avlägsna det från hållaren längst ned i kylskåpet. När du har tagit bort det nedre gångjärnet (A) från hållaren kan du avlägsna det från frysdörren och sedan dra ned frysdörren för att lossa den från mittengångjärnet (B).

⚠️ VAR FÖRSIKTIG

För att förhindra att frysdörren faller ska du hålla i frysdörren ordentligt tills du har avlägsnat den helt från mittengångjärnet (B).

1. Använd en Phillips-skruvmejsel och hylsnyckel (10 mm) för att ta bort skruvarna i mittengångjärnet (A).

2. Montera dörren i motsatt ordningsföljd till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

! VAR FÖRSIKTIG

- Se till att kabelkontakterna är korrekt anslutna. - Var försiktig så att du inte skadar kablarna när du monterar det övre höljet
