LIETOŠANAS INSTRUKCIJA VC 40MX HILTI

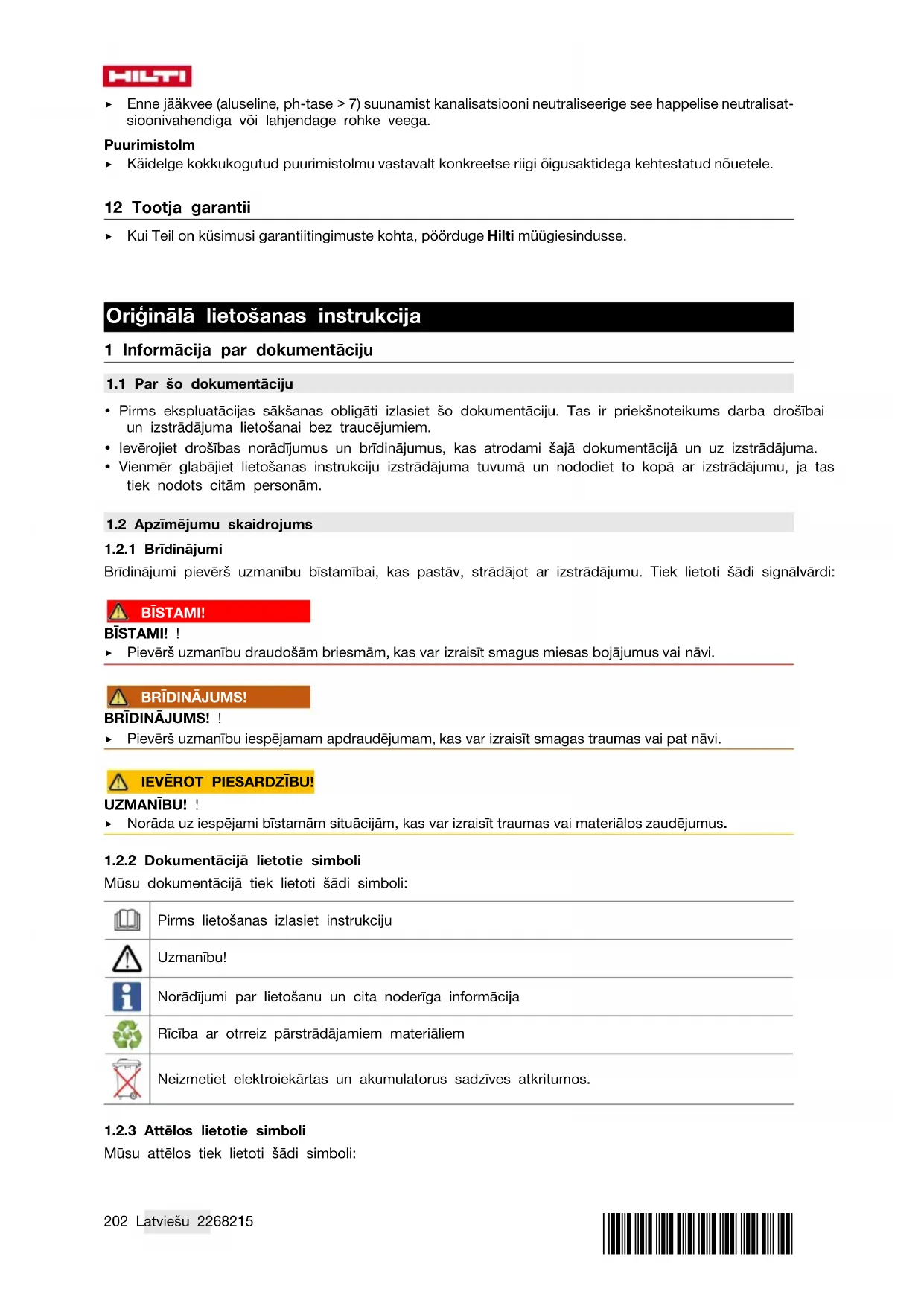

1.1 Par šo dokumentāciju

• Pirms ekspluatācijas sākšanas obligāti izlasiet šo dokumentāciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem.

• Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.

• Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā un nododiet to kopā ar izstrādājumu, ja tas tiek nodots citām personām.

1.2 Apzīmējumu skaidrojums

Brīdinājumi pievērš uzmanību bīstamībai, kas pastāv, strādājot ar izstrādājumu. Tiek lietoti šādi signālvārdi: BĪSTAMI! BĪSTAMI! ! ▶ Pievērš uzmanību draudošām briesmām, kas var izraisīt smagus miesas bojājumus vai nāvi. BRĪDINĀJUMS! BRĪDINĀJUMS! ! ▶ Pievērš uzmanību iespējamam apdraudējumam, kas var izraisīt smagas traumas vai pat nāvi. IEVĒROT PIESARDZĪBU! UZMANĪBU! ! ▶ Norāda uz iespējami bīstamām situācijām, kas var izraisīt traumas vai materiālos zaudējumus.

1.2.2 Dokumentācijā lietotie simboli

Mūsu dokumentācijā tiek lietoti šādi simboli: Pirms lietošanas izlasiet instrukciju Uzmanību! Norādījumi par lietošanu un cita noderīga informācija Rīcība ar otrreiz pārstrādājamiem materiāliem Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos.

1.2.3 Attēlos lietotie simboli

Mūsu attēlos tiek lietoti šādi simboli:*2268215* 2268215 Latviešu 203 Šie skaitļi norāda uz attiecīgajiem attēliem, kas atrodami šīs instrukcijas sākumā. Numerācija attēlos atbilst veicamo darbību secībai un var atšķirties no darbību apraksta tekstā. Pozīciju numuri tiek lietoti attēlā Pārskats un norāda uz leģendas numuriem sadaļā Izstrādājuma pārskats. Šī simbola uzdevums ir pievērst īpašu uzmanību izstrādājuma lietošanas laikā.

1.3 Simboli atkarībā no izstrādājuma

1.3.1 Simboli uz izstrādājuma

Uz izstrādājuma var tikt lietoti šādi simboli: Iekārta atbalsta tehnoloģiju NFC, kas ir saderīga ar iOS un Android platformām. Ja uz izstrādājuma tas ir norādīts, šī sertifikācijas iestāde ir sertificējusi izstrādājumu laišanai apritē ASV un Kanādas tirgū saskaņā ar spēkā esošajiem standartiem.

1.3.2 Aizlieguma zīmes

Uz izstrādājuma tiek lietoti šādi pieprasījuma simboli: Aizliegts transportēt ar celtni

1.4 Īpašas uzlīmes uz izstrādājuma

BRĪDINĀJUMS. Šajā nosūcējā atrodas veselībai kaitīgi putekļi. Tā iztukšošanu un apkopi, tostarp putekļu maisiņa utilizāciju, drīkst veikt tikai kompetenti speciālisti, kas valkā piemērotus individuālos aizsarglīdzekļus. Darbiniet nosūcēju tikai tad, ja tas ir aprīkots ar pilnībā nokomplektētu un nevainojami funkcionējošu filtru sistēmu. Uz nosūcēja ir viena no šādām brīdinājuma uzlīmēm: VC 20L-X VC 40L-X Brīdinājuma uzlīme L klases nosūcējiem: Nodrošiniet, lai brīdinājuma uzlīme būtu labi redzama. VC 20M-X VC 40M-X Brīdinājuma uzlīme L klases nosūcējiem: Nodrošiniet, lai brīdinājuma uzlīme būtu labi redzama.

1.5 Izstrādājuma informācija

Hilti izstrādājumi ir paredzēti profesionāliem lietotājiem, un to lietošanu, apkopi un remontu drīkst veikt tikai atbilstīgi pilnvarots un instruēts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem,204 Latviešu 2268215 *2268215* kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem. Iekārtas tipa apzīmējums un sērijas numurs ir norādīti uz identifikācijas datu plāksnītes. ▶ Ierakstiet sērijas numuru zemāk redzamajā tabulā. Izstrādājuma dati jānorāda, vēršoties mūsu pārstāvnie- cībā vai servisā. Izstrādājuma dati Slapjo un sauso materiālu nosūcējs VC 20M-X VC 20L-X VC 40M-X VC 40L-X Paaudze 01 Sērijas Nr.

1.6 Atbilstības deklarācija

Uzņemoties pilnu atbildību, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehnisko dokumentāciju glabā: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Drošība

2.1 Vispārīgie drošības norādījumi

Līdztekus drošības norādījumiem, kas iekļauti atsevišķās šīs lietošanas instrukcijas nodaļās, vienmēr stingri jāievēro šādi nosacījumi. ▶ Izlasiet visus norādījumus! Zemāk izklāstīto norādījumu neievērošana var izraisīt elektrisko triecienu, apdegumus un/vai smagas traumas. ▶ Ja paredzēts šo iekārtu lietot kopā ar kādu citu elektroiekārtu, pirms darba sākšanas izlasiet attiecīgās elektroiekārtas lietošanas instrukciju un ievērojiet tajā iekļautos norādījumus. ▶ Aizliegts veikt nesankcionētas manipulācijas vai izmaiņas iekārtā. ▶ Izmantojiet piemērotu iekārtu. Nelietojiet iekārtu mērķiem, kam tā nav paredzēta, un lietojiet iekārtu tikai paredzētajam mērķim un tikai tad, kad tā ir nevainojamā tehniskajā stāvoklī. ▶ Pirms sākt darbu ar šo iekārtu, iepazīstieties ar informāciju par tās lietošanu, uzsūcamā materiāla iespējamo bīstamību un drošu utilizāciju. ▶ Ņemiet vērā apkārtējās vides ietekmi. Iekārtu nedrīkst lietot ugunsbīstamā un sprādzienbīstamā vidē.

Iekārtu drīkst lietot tikai personas, kas ir kārtīgi iepazinušās ar tās funkcijām, instruētas par iekārtas drošu lietošanu un apzinās ar to saistītos riskus. Iekārta nav paredzēta bērniem. Bērni jāpieskata, lai nepieļautu, ka tie rotaļājas ar iekārtu. ▶ Kad iekārta netiek lietota, tā jāuzglabā drošā vietā. Iekārtas, kas netiek lietotas, jāglabā sausā, augstu novietotā vai noslēdzamā vietā, kur tām nevar piekļūt bērni.

2.2 Personiskā drošība

▶ Strādājiet ar iekārtu uzmanīgi, darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Nelietojiet nosūcēju, ja esat noguruši vai atrodaties narkotisko vielu, alkohola vai medikamentu ietekmē. Mirklis neuzmanības iekārtas lietošanas laikā var kļūt par cēloni nopietnām traumām. ▶ Iekārtas lietotājam un personām, kas uzturas iekārtas lietošanas un apkopes vietas tuvumā, jāvalkā piemērotas aizsargbrilles, aizsargķivere, dzirdes aizsarglīdzekļi, aizsargcimdi un viegli elpceļu aizsardzības līdzekļi. ▶ Raugieties, lai nosūcējs nevarētu aizripot vai nokrist. ▶ Lai nofiksētu nosūcēju, aktivējiet tā riteņu bremzes. Kad bremzes nav aktivētas, iespējama nosūcēja nekontrolēta kustība. ▶ Ievērojiet jūsu valstī spēkā esošos drošības tehnikas noteikumus. ▶ Ja elektroiekārtas konstrukcija ļauj pievienot putekļu nosūkšanas vai savākšanas ierīci, sekojiet, lai tā būtu pievienota un darbināta pareizi. Putekļu nosūcēja lietošana samazina putekļu kaitīgo ietekmi.*2268215* 2268215 Latviešu 205

2.3 Rūpīga iekārtas lietošana un apkope

▶ Nekad neatstājiet iekārtu bez uzraudzības. ▶ Uzsūcot bīstamu vielu putekļus, jo īpaši tad, ja iekārta tiek lietota kopā ar putekļus radošām elektroiekārtām, neatceliet filtra attīrīšanās funkciju. ▶ Sargājiet iekārtu no sala. ▶ Regulāri ar birstītes palīdzību veiciet ūdens līmeņa ierobežošanas ierīces tīrīšanu saskaņā ar instrukcijas norādījumiem un pārbaudiet, vai nav konstatējamas bojājumu pazīmes. ▶ Nosūcēja galvas montāžas laikā uzmanieties no iespiešanas un barošanas kabeļa bojājumiem. Pastāv traumu un bojājumu risks. ▶ Pārbaudiet, vai iekārta un tās aprīkojuma daļas nav bojātas. Pirms turpināt lietošanu, rūpīgi jāpārbauda, vai drošības ierīces un viegli bojātās daļas funkcionē nevainojami un atbilstoši visiem nosacījumiem. Pārbaudiet, vai iekārtas kustīgās daļas darbojas nevainojami, neiestrēgst vai nav bojātas. Visām detaļām jābūt pareizi nostiprinātām un jāatbilst noteiktajiem tehniskajiem parametriem, lai būtu garantēta nevainojama iekārtas darbība. ▶ Uzdodiet iekārtas remontu veikt tikai kvalificētam personālam, kas izmanto vienīgi oriģinālās rezerves daļas. Tikai tā ir iespējams saglabāt iekārtas funkcionālo drošību. ▶ Kad iekārta netiek lietota (darba pārtraukumos), pirms apkopes un remonta darbiem, kā arī aprīkojuma daļu un filtra nomaiņas vienmēr atvienojiet kontaktdakšu no elektrotīkla. Šādi tiek novērsts elektroiekārtas nejaušas ieslēgšanās risks. ▶ Lai pārvietotu nosūcēju uz citu vietu, nekad nevelciet to aiz barošanas kabeļa. Nebrauciet ar nosūcēju pāri barošanas kabelim. ▶ Nelietojiet iekārtas pārvietošanai ceļamkrānu. VC 20M-X VC 40M-X M klases nosūcējiem – papildus ▶ Iekārtas transportēšanas laikā un lietošanas pārtraukumos aizveriet ieplūdes atveri ar noslē- dzošo uzmavu.

▶ Iekārtas kontaktdakšai jāatbilst elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Kopā ar iekārtām, kurām ir aizsargzemējums, nedrīkst lietot adapteru spraudņus. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena risku. ▶ Pievienojiet kontaktdakšu atbilstošai, sazemētai kontaktligzdai, kas ir droši instalēta un pielāgota visiem vietējiem apstākļiem. Ja jums rodas šaubas par to, vai kontaktligzda ir droši sazemēta, uzdodiet veikt pārbaudi kvalificētam elektrotehnikas speciālistam. ▶ Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. ▶ Nelietojiet elektroiekārtu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot iekārtā, pieaug risks saņemt elektrisko triecienu. ▶ Pārbaudiet, vai barošanas kabelis nav novietots peļķēs. ▶ Regulāri pārbaudiet iekārtas barošanas kabeli un nepieciešamības gadījumā uzdodiet Hilti servisa darbiniekiem veikt tā nomaiņu. Regulāri pārbaudiet pagarinātājkabeļus un bojājumu gadījumā nomainiet tos. ▶ Ja darba laikā tiek bojāts barošanas kabelis vai pagarinātājkabelis, tam nekādā gadījumā nedrīkst pieskarties. Atvienojiet iekārtu no elektrotīkla. Bojāti barošanas kabeļi un pagarinātāji var izraisīt bīstamu elektrisko triecienu. ▶ Barošanas kabeli drīkst nomainīt tikai pret lietošanas instrukcijā norādītā tipa kabeli. ▶ Nenesiet un nepiekariniet iekārtu aiz barošanas kabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot iekārtu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un iekārtas kustīgajām daļām. Bojāts vai sapiņķerējies elektrokabelis var būt par cēloni elektriskajam triecienam. ▶ Darbinot elektroiekārtu ārpus telpām, izmantojiet tās pievienošanai vienīgi tādus pagarinātājka- beļus, kas ir paredzēti lietošanai brīvā dabā. Lietojot elektrokabeli, kas ir piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. ▶ Sprieguma padeves pārtraukuma gadījumā izslēdziet iekārtu un atvienojiet barošanas kabeli. ▶ Izmantojiet iekārtas pievienošanas ligzdu tikai lietošanas instrukcijā paredzētajiem mērķiem.206 Latviešu 2268215 *2268215* ▶ Nekad nelietojiet iekārtu, ja tā ir netīra vai mitra. Uz iekārtas ārējās virsmas esošie putekļi, kas galvenokārt ir uzkrājušies no vadītspējīgiem materiāliem, vai mitrums nelabvēlīgos apstākļos var izraisīt elektrisku triecienu. Ja bieži tiek apstrādāti elektrību vadoši materiāli, ar tiem piesārņotās iekārtas regulāri jānodod pārbaudīšanai Hilti servisa darbiniekiem.

▶ Rūpējieties par labu darba vietas apgaismojumu. ▶ Nodrošiniet darba vietā labu ventilāciju. Nepietiekama ventilācija darba vietā var novest pie putekļu izraisītiem veselības traucējumiem. ▶ Turiet darba vietu kārtībā. Nodrošiniet, lai darba vietā neatrastos priekšmeti, kas var izraisīt traumas. Nekārtība darba vietā var izraisīt nelaimes gadījumus. ▶ Nestrādājiet ar iekārtu sprādzienbīstamā vidē, kurā atrodas uzliesmojoši šķidrumi, gāzes vai putekļi. Elektroiekārtas dzirksteļo, un tas var izraisīt uzliesmojošu putekļu vai tvaiku aizdegšanos.

2.6 Uzsūcamais materiāls

▶ Nedrīkst nosūkt veselībai kaitīgus putekļus, kuru putekļu klase ir augstāka par nosūcēja klasi. Nosūcēju nedrīkst izmantot veselībai kaitīgu, degošu un/vai sprādzienbīstamu putekļu (piemēram, magnija vai alumīnija) uzsūkšanai. Nedrīkst uzsūkt karstus materiālus, kuru temperatūra pārsniedz 60 °C (140 °F) (piemēram, degošas cigaretes, karstus pelnus). ▶ Ar iekārtu nedrīkst sūkt degošus, sprādzienbīstamus un agresīvus šķidrumus (dzesēšanas šķidru- mus un smērvielas, benzīnu, šķīdinātājus, skābes (pH < 5), sārmus (pH > 12,5) u.c.). ▶ Ja no nosūcēja izplūst putas vai šķidrumi, nekavējoties izslēdziet to. ▶ Uzsūcot karstus materiālus ar temperatūru līdz maks. 60 °C (140 °F), valkājiet aizsargcimdus. ▶ Strādājot ar minerālu materiālu urbšanas duļķēm, valkājiet atbilstīgu aizsargtērpu un izvairieties no duļķu saskares ar ādu (pH > 9, kodīga iedarbība). ▶ Nepieļaujiet saskari ar bāziskiem vai skābiem šķidrumiem. Ja tas tomēr nejauši ir noticis, noskalojiet ar ūdeni. Ja šķidrums iekļūst acīs, tās nekavējoties jāizskalo ar lielu ūdens daudzumu un pēc tam jāvēršas pie ārsta. VC 20L-X VC 40L-X L klases nosūcējiem – papildus ▶ L klases putekļiem paredzētais nosūcējs ir piemērots sausu, nedegošu putekļu, kokskaidu un bīstamu putekļu ar ekspozīcijas robežvērtību >1 mg/m³ uzsūkšanai. Atkarībā no savācamo / uzsūcamo putekļu bīstamības nosūcējam jābūt aprīkotam ar atbilstīgiem filtriem. VC 20M-X VC 40M-X M klases nosūcējiem – papildus ▶ L klases putekļiem paredzētais nosūcējs ir piemērots sausu, nedegošu putekļu, kokskaidu un bīstamu putekļu ar ekspozīcijas robežvērtību ≧0,1 mg/m³ uzsūkšanai. Atkarībā no savācamo / uzsūcamo putekļu bīstamības nosūcējam jābūt aprīkotam ar atbilstīgiem filtriem.*2268215* 2268215 Latviešu 207 3 Apraksts

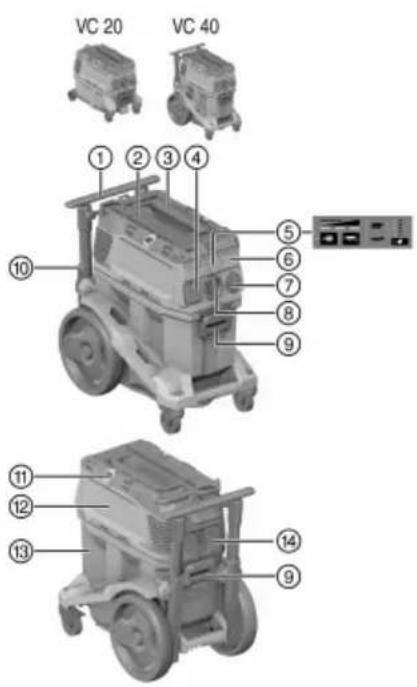

3.1 Izstrādājuma pārskats 1

Transportēšanas rokturis (izvelkams)

Pārnēsāšanas rokturis

Iekārtas pievienošanas ligzda

Indikācijas un vadības panelis

Tālvadības moduļa (opcija) ligzdas vāciņš

Ieplūdes savienojums (iesūkšanas šļūtene)

Fiksācijas āķis (2x) ar gumijas savilcēju

Filtra kasete ar bloķēšanas stīpu

3.2 Nosacījumiem atbilstīga lietošana

Šeit aprakstītie izstrādājumi ir universāli industriālie putekļu nosūcēji, kas paredzēti profesionālai lietošanai. Tos var izmantot gan sausu, gan slapju materiālu uzsūkšanai. Ar šī izstrādājuma palīdzību nedrīkst tīrīt cilvēkus un dzīvniekus. Aizliegts lietot iekārtu zem ūdens. ▶ Pirms sākt darbu ar šo izstrādājumu, iepazīstieties ar informāciju par tā lietošanu, uzsūcamā materiāla bīstamību un drošu utilizāciju. ▶ Nelietojiet izstrādājumu kā stacionāru nepārtrauktas darbības aprīkojumu automātiskajā vai pusau- tomātiskajā ražošanā. ▶ Lai izvairītos no traumām, lietojiet tikai oriģinālos Hilti piederumus un instrumentus. ▶ Lai izvairītos no statiskās elektrības izlādes, jālieto antistatiska iesūkšanas šļūtene. ▶ Nedrīkst iesūkt nosūcējā priekšmetus, kas var sabojāt putekļu maisiņu un izraisīt traumas (piemēram, priekšmetus ar asām šķautnēm vai smailēm). ▶ Nelietojiet izstrādājumu, lai uz tā pakāptos. ▶ Ievērojiet jūsu valstī spēkā esošos drošības tehnikas noteikumus. Pieļaujamie lietojumi: Ja novadītais gaiss nonāk atpakaļ telpā, lietojot putekļu nosūkšanu, nepieciešams nodrošināt telpā pietiekamu gaisa apmaiņu L. Ievērojiet jūsu valstī spēkā esošos normatīvos aktus! ▶ liela daudzuma putekļu uzsūkšana, strādājot ar Hilti abrazīvajām slīpmašīnām, griezējiekārtām, perfora- toriem un sausā režīmā darbināmiem vainagurbjiem; ▶ minerālu urbšanas duļķu uzsūkšana, strādājot ar Hilti dimanta vainagurbjiem vai Hilti dimanta zāģiem, un šķidru materiālu uzsūkšanai, kuru temperatūra nepārsniedz 60 °C (140 °F); ▶ eļļas un šķidrumu uzsūkšana, kuru temperatūra nepārsniedz 60 °C (140 °F); ▶ grīdas un sienu sausa un slapja tīrīšana;208 Latviešu 2268215 *2268215* VC 20M-X VC 40M-X M klases nosūcējiem – papildus: ▶ sausu, nedegošu putekļu, šķidrumu, kokskaidu un bīstamu putekļu ar ekspozīcijas robežvērtību ≧ 0,1 mg/m³ (putekļu klase M) uzsūkšanai. ▶ Iekārtām, kas paredzētas darbam ar kvarcu saturošu minerālo materiālu putekļiem, jāatbilst vismaz putekļu klasei M. VC 20L-X VC 40L-X L klases nosūcējiem – papildus: ▶ sausu, nedegošu putekļu, šķidrumu, kokskaidu un bīstamu putekļu ar ekspozīcijas robežvērtību > 1 mg/m³ (putekļu klase L) uzsūkšana.

3.3 Varbūtējā nepareiza lietošana

▶ Nosūcēju nedrīkst izmantot azbesta uzsūkšanai.

Nosūcēju nedrīkst darbināt horizontālā stāvoklī. ▶ Nosūcēju nedrīkst lietot sprādzienbīstamu vielu, kvēlojošu vai gruzdošu vielu, kā arī degošu materiālu un agresīvu putekļu (piemēram, magnija vai alumīnija putekļu) uzsūkšanai (izņēmums: kokskaidas). ▶ Nosūcēju nedrīkst lietot degošu šķidrumu (piemēram, benzīna, šķīdinātāju, skābju, dzeses šķidrumu un smērvielu) uzsūkšanai.

3.4 Indikācija uz izstrādājuma

Indikācija Apraksts Servisa indikācija Filtra nomaiņa Ja LED deg, filtrs ir nosprostots.

1. Pārbaudiet netīrumu tvertnes uzpildes līmeni.

Nospiediet vadības taustiņu Filtra manuālā attīrīšana.

3. Pārbaudiet un, ja nepieciešams, nomainiet filtru.

Uzpildes līmeņa kontrole Ja LED deg, slapju materiālu nosūkšanas režīmā ir aktivēta drošības izslēg- šanās. Iztukšojiet tvertni un notīriet zondes. Jaudas indikācija Indikācija informē par filtra aktuālo stāvokli. Maksimālās sūkšanas jaudas gadījumā deg visas 3 LED.

3.5 Vadības taustiņi uz izstrādājuma

Vadības taustiņš Apraksts Filtra manuālā attīrīšana Nospiediet šo taustiņu, lai veiktu manuālu filtra attīrīšanu. Filtra automātiskā attīrīšana Ja LED deg, ir aktivēta filtra automātiskā attīrīšana. Lai deaktivētu filtra automātisko attīrīšanu, nospiediet taustiņu. LED nodziest.*2268215* 2268215 Latviešu 209 Vadības taustiņš Apraksts Šļūtenes diametra iestatīšana (tikai M klasei) Nospiediet taustiņu, lai iestatītu patlaban izmantojamās šļūtenes diametru. Iestatāmais lielums ir atkarīgs no pievienotās iekārtas un tās iesūkšanas atveres diametra un, ja nepieciešams, jāpielāgo.

3.6 Piegādes komplektācija

Slapjo un sauso materiālu nosūcējs, ieskaitot filtra elementu, iesūkšanas šļūtene kopā ar grozāmo uzmavu (nosūcēja pusē) un iekārtas pievienošanas uzmavu, putekļu maisiņš PE (no plastmasas), lietošanas instrukcija Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē: www.hilti.group

3.7 Akustiskais brīdinājuma signāls

VC 20M-X VC 40M-X M klases nosūcējiem ir paredzēts akustisks brīdinājuma signāls. Tas atskan drošības apsvērumu dēļ, kad gaisa plūsmas ātrums iesūkšanas šļūtenē samazinās zem 20 m/s. Lai brīdinājuma signāla aktivēšana notiktu pareizi, jāizvēlas tāds šļūtenes diametra iestatījums, kas atbilst izmantojamās iesūkšanas šļūtenes diametram.

3.8 Filtra attīrīšana

Filtra attīrīšanas funkcija darbojas tikai tad, ja ir pievienota iesūkšanas šļūtene. Nosūcējs ir aprīkots ar manuālu un automātisku filtra attīrīšanu, kas palīdz lielā mērā attīrīt filtra elementu no putekļu nogulsnējumiem. Automātisko filtra attīrīšanas funkciju iespējams izslēgt, nospiežot taustiņu "Filtra automātiskā attīrīšana", un atkal ieslēgt, nospiežot šo taustiņu vēlreiz. Statuss Nozīme LED deg. Filtra attīrīšana ir aktivēta. LED nedeg. Filtra attīrīšana ir deaktivēta. Pēc katras nosūcēja ieslēgšanas automātiskā filtra attīrīšana tiek aktivēta. Filtra elements tiek automātiski attīrīts ar spēcīgas gaisa plūsmas palīdzību (dzirdama pulsējoša skaņa). Lai nepārtraukti nodrošinātu lielu sūkšanas jaudu, lietojot nosūcēju sistēmas ietvaros (jo īpaši slīpēšanas, griešanas vai rievošanas laikā) vai iesūcot lielākus daudzumus putekļu, filtra attīrīšanas funkcijai jābūt aktivētai. Neatkarīgi no filtra automātiskās attīrīšanas funkcijas filtru jebkurā laikā var attīrīt, nospiežot taustiņu "Filtra manuālā attīrīšana". Intensīva attīrīšana: lai nodrošinātu maksimāli jaudīgu filtra attīrīšanu, noslēdziet šļūteni un vienlaikus nospiediet taustiņu "Filtra manuālā attīrīšana".210 Latviešu 2268215 *2268215*

3.9 Norādījumi par lietošanu

VC 20M-X VC 40M-X Lietojiet M klases nosūcējus tikai ar putekļu maisiņu. M klase putekļiem ar ekspozīcijas robežvērtībām ≥ 0,1 mg/m3. Papildaprīkojums un izmantošanas veids Artikula numurs Papildaprīkojums Izmantošanas veids 2261451 Putekļu maisiņš no plastmasas PE VC 20, VC 150-6 slapjiem un sausiem minerāliem materiāliem 2262095 Putekļu maisiņš no plastmasas PE VC 40, VC 150-10 slapjiem un sausiem minerāliem materiāliem 2261258 Putekļu maisiņš Premium VC 20, VC 150-6 sausiem kokmateriāliem un minerāliem materiāliem (betonam) 2262130 Putekļu maisiņš Premium VC 40, VC 150-10 sausiem kokmateriāliem un minerāliem materiāliem (betonam) 2261453 Filtrs PTFE VC 20⁄40⁄150 universāls, slapjiem un sausiem putekļiem 2261257 Universālais filtrs VC 20⁄40⁄150 universāls, slapjiem un sausiem putekļiem 2278640 Universālais filtrs DRY VC 20⁄40⁄150 sausiem putekļiem 2261452 Filtrs HEPA VC 20⁄40⁄150 slapjiem un sausiem putekļiem 203867 Iesūkšanas šļūtene 36x4,65M AS slapjiem un sausiem putekļiem 4 Tehniskie parametri

4.1 Izstrādājuma īpašības

Ja šīs iekārtas darbināšanai izmanto ģeneratoru vai transformatoru, tā izejas jaudai jābūt vismaz div- reiz lielākai par nominālo ieejas jaudu, kas norādīta uz iekārtas identifikācijas datu plāksnītes. Tran- sformatora vai ģeneratora darba spriegumam vienmēr jābūt iekārtas nominālā sprieguma diapazonā ar pielaidi +5 % vai -15 %. VC 20-X VC 40-X Svars 11 kg 14,4 kg Izmēri (garums x pla- tums x augstums) 530 mm x 290 mm x 415 mm 560 mm x 365 mm x 590 mm Maks. papildu slodze no uzpildes 25 kg 25 kg Tvertnes tilpums 15 ℓ 30 ℓ Lietderīgais putekļu dau- dzums 15 kg 34 kg Lietderīgais ūdens tilpums 9 ℓ 22,8 ℓ Gaisa temperatūra −10 ℃ … 40 ℃ −10 ℃ … 40 ℃ Filtra automātiskā attīrī- šana sensoru vadība sensoru vadība Tīkla frekvence 50 Hz … 60 Hz 50 Hz … 60 Hz Aizsardzības klase I I Aizsardzības veids IP X4 IP X4*2268215* 2268215 Latviešu 211

4.2 Nominālais spriegums

100 V 110 V 110 V (GB 16 A) 110 V (GB 32 A) Nominālā ieejas jauda 1 200 W 1 100 W 1 100 W 1 100 W Integrētās elektroiekārtu kon- taktligzdas pieslēguma jauda

4.3 Maksimālais plūsmas apjoms un maksimālais spiediena pazeminājums

100 V 110 V 220-240 V 220-240 V (CH) 240 V (NZ) Maks. plūsmas apjoms (turbīna) 71 ℓ/s 71 ℓ/s 74 ℓ/s 74 ℓ/s 74 ℓ/s Maks. plūsmas apjoms šļūtenes galā 177,1 m³/h (49,2 ℓ/s) 177,1 m³/h (49,2 ℓ/s) 183 m³/h (50,6 ℓ/s) 183 m³/h (50,6 ℓ/s) 183 m³/h (50,6 ℓ/s) Maksimālais vakuums 22,3 kPa 22,3 kPa 24,25 kPa 24,25 kPa 24,25 kPa

4.4 Informācija par troksni un vibrāciju, mērījumi veikti saskaņā ar EN 60335

Zemāk norādītie dati attiecas uz visiem industriālajiem nosūcējiem VC 20 un VC 40. Skaņas spiediena līmenis (L

69 dB(A) Skaņas spiediena līmeņa pielaide (K

2,5 dB(A) Vibrācijas emisijas rādītāji < 2,5 m/s² 5 Pagarinātājkabeļa izmantošana BRĪDINĀJUMS! Bojāta kabeļa izraisīts apdraudējums! Ja darba laikā tiek bojāts barošanas kabelis vai pagarinātājkabelis, neaiztieciet to. Nekavējoties atvienojiet kontaktdakšu no kontaktligzdas. ▶ Regulāri pārbaudiet iekārtas barošanas kabeli un nepieciešamības gadījumā nododiet to kompetentam speciālistam remonta vai nomaiņas veikšanai.

• Lietojiet tikai konkrētajai darbības jomai atbilstīgus elektriskos pagarinātājkabeļus ar pietiekamu vada šķērsgriezumu. Pretējā gadījumā ir iespējami iekārtas jaudas zudumi un kabeļa pārkaršana.

• Regulāri pārbaudiet, vai pagarinātājkabelis nav bojāts.

• Nomainiet bojāto pagarinātājkabeli.

• Strādājot ārā, izmantojiet tikai atbilstošus un attiecīgi marķētus pagarinātājkabeļus. 6 Lietošanas uzsākšana BĪSTAMI! Elektriskās strāvas radīts apdraudējums. Nosūcēja pievienošanas nosacījumu neievērošana var izraisīt dzīvības apdraudējumu vai smagas traumas. ▶ Pievienojiet nosūcēju strāvas avotam ar atbilstīgi visiem noteikumiem ierīkotu zemējumu.212 Latviešu 2268215 *2268215* IEVĒROT PIESARDZĪBU! Nekontrolēta kustība var izraisīt traumas! Kad bremzes nav aktivētas, iespējama nosūcēja nekontrolēta kustība. ▶ Lai nofiksētu nosūcēju, aktivējiet tā riteņu bremzes.

6.1 Ekspluatācijas sākšana

Izvēlieties atbilstīgu putekļu maisiņu, ņemot vērā uzsūcamo materiālu veidi (minerāli materiāli vai kokmateriāli) un lietojuma veidu (sausu/slapju). → Nodaļa "Norādījumi par lietošanu"

1. Atveriet abas aizslēga skavas.

2. Noceliet nosūcēja galvu no netīrumu tvertnes.

3. Izņemiet aprīkojuma daļas no netīrumu tvertnes un iepakojuma.

4. Ievietojiet putekļu maisiņu saskaņā ar instrukcijas norādījumiem.

5. Uzlieciet nosūcēja galvu uz netīrumu tvertnes un aizveriet abas aizslēga skavas.

6. Pārliecinieties, vai nosūcēja galva ir pareizi uzmontēta un nofiksēta.

7. Pievienojiet iesūkšanas šļūteni.

6.2 Putekļu maisiņa Premium ievietošana 2

Smaili un asi priekšmeti var pārdurt putekļu maisiņu. Pārliecinieties, ka nekādi priekšmeti nav pārdūruši putekļu maisiņu.

1. Atvienojiet iekārtu no elektrotīkla.

2. Atveriet 2 aizslēga skavas.

3. Noceliet nosūcēja galvu no netīrumu tvertnes.

4. Ievietojiet putekļu maisiņu Premium netīrumu tvertnē.

5. Raugieties, lai adapters kārtīgi nofiksētos un putekļu maisiņš nebūtu izvirzīts pāri netīrumu tvertnes malai..

6. Uzlieciet nosūcēja galvu atpakaļ uz netīrumu tvertnes.

7. Aizveriet 2 aizslēga skavas.

8. Pārliecinieties, vai nosūcēja galva ir pareizi uzmontēta un nofiksēta.

9. Pievienojiet iesūkšanas šļūteni.

6.3 Putekļu maisiņa (plastmasas) maiņa 3

1. Atvienojiet iekārtu no elektrotīkla.

2. Atveriet 2 aizslēga skavas.

3. Noceliet nosūcēja galvu no netīrumu tvertnes.

4. Ja nepieciešams, izņemiet pilno plastmasas putekļu maisiņu.

5. Ievietojiet netīrumu tvertnē jaunu putekļu maisiņu (plastmasas) un aplokiet maisiņu ap netīrumu tvertnes

malu. ▶ Putekļu maisiņa atverēm jāatrodas netīrumu tvertnes iekšienē. ▶ Pieregulējiet ievietoto putekļu maisiņu, vadoties pēc melnās līnijas pie tvertnes malas.

6. Uzlieciet nosūcēja galvu atpakaļ uz netīrumu tvertnes.

7. Aizveriet 2 aizslēga skavas.

8. Pārliecinieties, vai nosūcēja galva ir pareizi uzmontēta un nofiksēta.

9. Pievienojiet iesūkšanas šļūteni.

7 Lietošana BRĪDINĀJUMS! Traumu risks Filtrēšanas sistēmas bojājumu gadījumā iespējama veselībai kaitīgu putekļu noplūde. ▶ Avārijas gadījumā (piemēram, ja pārplīsis filtrs) izslēdziet nosūcēju, atvienojiet barošanas kabeļa kon- taktdakšu no elektrotīkla un pirms nosūcēja turpmākās lietošanas lieciet, lai to pārbauda specializēts personāls.*2268215* 2268215 Latviešu 213 IEVĒROT PIESARDZĪBU! Nekontrolēta kustība var izraisīt traumas! Kad bremzes nav aktivētas, iespējama nosūcēja nekontrolēta kustība. ▶ Lai nofiksētu nosūcēju, aktivējiet tā riteņu bremzes.

7.1 Šļūtenes diametra iestatīšana

1. Lai uzsūktu / savāktu sausus, nedegošus putekļus ar ekspozīcijas robežvērtībām un kokskaidas,

saskaņojiet iesūkšanas šļūtenes diametru ar šļūtenes diametra iestatīšanas slēdža pozīciju.

2. Lai mainītu šļūtenes diametra iestatījumu un līdz ar to arī akustiskā brīdinājuma signāla aktivēšanas

robežu, atkārtoti spiediet taustiņu .

7.2 Darbināšana, neizmantojot iekārtas pievienošanas ligzdu

1. Pirms kontaktdakšas pievienošanas elektrotīklam pārliecinieties, vai iekārtas slēdzis atrodas pozīcijā

2. Pievienojiet nosūcēja kontaktdakšu elektrotīkla kontaktligzdai.

3. Pagrieziet iekārtas slēdzi pozīcijā "ON".

7.3 Darbināšana, izmantojot iekārtas pievienošanas ligzdu

Iekārtas pievienošanas ligzda ir paredzēta tikai tiešai elektroiekārtu savienošanai ar nosūcēju. Ja iekārtas pievienošanas ligzdai ir pieslēgtas elektroiekārtas, jāievēro šo iekārtu lietošanas instrukcijas un tajās iekļautie drošības norādījumi.

1. Atvienojiet nosūcēja kontaktdakšu no elektrotīkla rozetes.

2. Pārbaudiet, vai pievienojamās elektroiekārtas maksimālā ieejas jauda nav lielāka par maksimālo pieļau-

jamo iekārtas pievienošanas ligzdas jaudu; skat. sadaļu "Tehniskie parametri" un norādi pie iekārtas pievienošanas ligzdas.

3. Pirms elektroiekārtas kontaktdakšas pievienošanas elektrotīklam jāpārbauda, vai elektroiekārta ir izslēgta.

4. Pievienojiet elektroiekārtas kontaktdakšu iekārtas pievienošanas ligzdai.

5. Pievienojiet nosūcēja kontaktdakšu elektrotīkla kontaktligzdai.

6. Pagrieziet iekārtas slēdzi pozīcijā "Auto".

7. Ieslēdziet elektroiekārtu.

Pēc elektroiekārtas izslēgšanas nosūcējs vēl neilgu laiku darbojas pēc inerces, lai iesūktu iesūkšanas šļūtenē palikušos putekļus.

7.4 Sausu putekļu savākšana

Pirms sausu putekļu, jo īpaši minerālu materiālu uzsūkšanas vienmēr jāpievērš uzmanība tam, lai tvertnē būtu ievietots pareizais putekļu maisiņš. Pēc tam būs iespējams ērti un tīri utilizēt uzsūkto materiālu. IEVĒROT PIESARDZĪBU! Veselībai kaitīgi putekļi var izraisīt traumas! Ja netiek lietots filtra elements, var izplūst bīstamas vielas. ▶ Lietojiet nosūcēju tikai tad, ja tajā ir ievietots filtra elements. ▶ Raugieties, lai filtra elements būtu sauss un būtu ievietots atbilstīgs putekļu maisiņš.

7.5 Šķidrumu uzsūkšana

IEVĒROT PIESARDZĪBU! Veselībai kaitīgi putekļi var izraisīt traumas! Ja netiek lietots filtra elements, var izplūst bīstamas vielas. ▶ Lietojiet nosūcēju tikai tad, ja tajā ir ievietots filtra elements.

1. Pārbaudiet uzpildes līmeņa kontroles indikāciju. → Lappuse 215214 Latviešu 2268215

2. Ja vien iespējams, lietojiet slapju materiālu uzsūkšanai atsevišķu filtra elementu.

Informāciju par piemērotajiem filtriem meklējiet norādījumos par piederumu izmantošanu

3. Pēc šķidrumu uzsūkšanas atveriet abas aizslēga skavas.

4. Noceliet no netīrumu tvertnes nosūcēja galvu un novietojiet to uz gludas virsmas tā, lai filtra elements

5. Iztukšojiet netīrumu tvertni un izskalojiet to ar ūdens šļūteni. Ar birstīti notīriet elektrodus un, kad filtra

elements ir izžuvis, notīriet to, pārvelkot ar roku.

6. Ļaujiet netīrumu tvertnei izžūt.

7.6 Pēc nosūcēja lietošanas

1. Izslēdziet elektroiekārtu.

2. Pagrieziet iekārtas slēdzi pozīcijā "OFF".

3. Atvienojiet nosūcēja kontaktdakšu no elektrotīkla rozetes.

4. Saritiniet pieslēguma kabeli un pakariniet to uz kabeļa āķa.

5. Iztukšojiet tvertni un izslaukiet iekārtu ar samitrinātu drāniņu.

6. Saritiniet šļūteni.

7. Novietojiet nosūcēju sausā telpā, kur tam nevar piekļūt nepiederošas personas.

7.7 Sausu putekļu izbēršana no netīrumu tvertnes

1. Atvienojiet iekārtu no elektrotīkla.

VC 20L-X VC 40L-X ▶ Satveriet netīrumu tvertni aiz rokturu iedobēm un sasveriet to, lai iztukšotu, vai izņemiet putekļu maisiņu. VC 20M-X VC 40M-X ▶ M klases nosūcējiem: Izņemiet putekļu maisiņu no netīrumu tvertnes. Lietojiet H klases nosūcējus tikai ar putekļu maisiņu.

5. Pēc tam uzlieciet nosūcēja galvu uz netīrumu tvertnes un aizveriet 2 aizslēga skavas.

7.8 Netīrumu tvertnes bez putekļu maisiņa iztukšošana (uzsūcot šķidrumus)

1. Atvienojiet iekārtu no elektrotīkla.

5. Ar drāniņu noslaukiet netīrumu tvertnes malas.

6. Uzlieciet nosūcēja galvu uz netīrumu tvertnes un aizveriet abas aizslēga skavas.

7.9 Lietojiet bojājumstrāvas aizsargslēdzi 4

Attiecas tikai uz Austrāliju un Jaunzēlandi Drošinātājs aizsargā iekārtas kontaktligzdu strāvas palielinājuma gadījumā. Kad drošinātājs ir nostrādājis, zem caurspīdīgā pārsega ir redzams bojājumstrāvas aizsargslēdzis (balts). Lai drošinātājs nenostrādātu atkārtoti, novērsiet cēloni, piemēram, atvienojiet pievienoto elektroiekārtu no iekārtas kontaktligzdas. ▶ Lai atjaunotu strāvas padevi pievienotajai elektroiekārtai, nospiediet bojājumstrāvas aizsargslēdzi.*2268215* 2268215 Latviešu 215 8 Apkope un uzturēšana

BRĪDINĀJUMS! Elektriskās strāvas radīts apdraudējums! Neprofesionāli veikts elektrisko daļu remonts var kļūt par cēloni smagām traumām, ko izraisa elektriskās strāvas trieciens. ▶ Uzticiet veikt iekārtas elektrisko daļu remontu tikai kvalificētiem elektrotehnikas speciālistiem. ▶ Nodrošiniet, lai nosūcēja virsmas, jo īpaši satveršanas zonās, būtu sausas un tīras un uz tām nebūtu eļļas vai smērvielu. Nedrīkst izmantot silikonu saturošus kopšanas līdzekļus. ▶ Nekādā gadījumā nedarbiniet nosūcēju, ja ir aizsērējušas tā ventilācijas atveres! Uzmanīgi iztīriet ventilācijas atveres ar sausu birstīti. Nepieļaujiet svešķermeņu iekļūšanu nosūcēja iekšienē. ▶ Regulāri notīriet iekārtas ārējās virsmas ar nedaudz samitrinātu drāniņu. Nelietojiet tīrīšanai smidzināšanas iekārtu, augstspiediena tvaika tīrītājus vai ūdens strūklu, jo tas var nelabvēlīgi ietekmēt nosūcēja elektrodrošību. L un M klases nosūcēji: Nosūcēja apkope un tīrīšana jāveic tā, lai netiktu apdraudēts apkopes personāls un citas personas. ▶ Jālieto piespiedu ventilācijas sistēma ar gaisa filtrēšanu. ▶ Valkājiet aizsargapģērbu. ▶ Apkopes zona jāiztīra tā, lai vidē nepaliktu nekādas kaitīgas vai bīstamas vielas. ▶ Pirms nosūcēja aizvākšanas no zonas, kas piesārņota ar bīstamām vielām, nosūciet vai noslaukiet tā ārējās virsmas vai hermētiski iepakojiet nosūcēju. Tas jāveic tā, lai uz virsmām nogulsnējušies bīstamie putekļi neizplatītos apkārtnē. ▶ Veicot apkopes un remonta darbus, visas netīrās daļas, ko nav iespējams kārtīgi notīrīt, iepakojiet hermētiski noslēgtos maisiņos un utilizējiet saskaņā ar spēkā esošo normatīvu prasībām. ▶ Vismaz reizi gadā uzdodiet Hilti servisa darbiniekiem vai citam kvalificētam speciālistam veikt putekļu caurlaidības tehnisko kontroli, kuras ietvaros tiek pārbaudīts, piemēram, filtra stāvoklis, nosūcēja hermētiskums un kontrolierīču funkcijas.

Lai iztīrītu filtra elementu, to nedrīkst sist pret cietiem priekšmetiem vai apstrādāt ar cietiem vai asiem instrumentiem. Tas samazina filtra elementa kalpošanas ilgumu. Filtra elementa tīrīšanai nedrīkst izmantot augstspiediena gaisa strūklu. Tas var izraisīt filtra materiāla plaisāšanu. Filtra elements ir nodilumam pakļauta detaļa. ▶ Mainiet filtra elementu vismaz vienreiz pusgadā. ▶ Ja iekārta tiek intensīvi lietota, mainiet filtra elementu biežāk.

8.3 Filtra elementa nomaiņa 5

1. Atvienojiet iekārtu no elektrotīkla.

4. Uzmanīgi izņemiet filtra elementu, satverot rokturu iedobes turētājā.

5. Notīriet blīvējuma virsmu ar drāniņu.

6. Ielieciet jauno filtra elementu.

7. Aizveriet filtra kaseti, atlokot vāka bloķēšanas sviru uz priekšpusi.

8. Aizveriet filtra kasetes bloķēšanas stīpu.

9. Raugieties, lai tiktu aizvākti putekļi, kas filtra maiņas laikā izbirst no nosūcēja un/vai filtra elementa.

8.4 Uzpildes līmeņa kontroles pārbaude 6

1. Atvienojiet iekārtu no elektrotīkla.

2. Atveriet abas aizslēga skavas.

3. Noceliet no netīrumu tvertnes nosūcēja galvu un novietojiet to uz gludas virsmas.216 Latviešu 2268215

4. Pārbaudiet, vai izslēgšanās kontakti (stieples zondes) nav netīri, un vajadzības gadījumā notīriet tos ar

5. Pārbaudiet, vai nav netīra nosūcēja galva, un vajadzības gadījumā notīriet to ar drāniņu.

6. Uzlieciet nosūcēja galvu atpakaļ uz netīrumu tvertnes.

7. Aizveriet abas aizslēga skavas.

8. Pārliecinieties, vai nosūcēja galva ir pareizi uzmontēta un nofiksēta.

8.5 Pārbaude pēc apkopes un uzturēšanas darbiem

1. Pēc apkopes un remonta darbiem pārbaudiet, vai nosūcējs ir pareizi samontēts un nevainojami darbojas.

2. Veiciet funkciju testēšanu.

9 Transportēšana un uzglabāšana

Nosūcēju nedrīkst pārvietot, satverot aiz netīrumu tvertnes. Nosūcēju nedrīkst pakarināt pie ceļamkrāna.

Ja nepieciešams, izņemiet Power Conditioner vai nenofiksētos instrumentus no turētāja. ▶ Iztukšojiet nosūcēju, pirms nosūcējs tiek pārnests uz citu vietu. ▶ Ja nosūcējs ir lietots šķidrumu uzsūkšanai, nesasveriet nosūcēju un transportējiet nosūcēju vertikālā stāvoklī. ▶ Pirms transportēšanas ar koniskā adaptera palīdzību savienojiet abus šļūtenes galus kopā. VC 20M-X VC 40M-X M klases nosūcējiem BRĪDINĀJUMS! Veselībai kaitīgi putekļi var izraisīt traumas! No ieplūdes atveres var izplūst bīstamas vielas. ▶ Laikā, kad M klases putekļu nosūcējs tiek transportēts vai netiek lietots, tā ieplūdes atverei jābūt noslēgtai ar noslēdzošo uzmavu.

9.2 Kofera nostiprināšana 7

1. Raugieties, lai nosūcējs būtu novietots stabili, un nofiksējiet stāvbremzi. Līdz galam izvelciet transportē-

2. Novietojiet uz nosūcēja vienu vai vairākus koferus.

▶ Neviens koferis nedrīkst būt izvirzīts virs transportēšanas roktura augstuma. ▶ Ievērojiet maksimālo papildu slodzi.

3. Izvelciet fiksācijas cilpu no turētāja un pārlieciet to pār koferiem. Ja nepieciešams, pagariniet fiksācijas

4. Pakariniet fiksācijas cilpas āķi pie transportēšanas roktura un nospriegojiet fiksācijas cilpu.

▶ Novietojiet nosūcēju sausā telpā, kur tam nevar piekļūt nepiederošas personas. 10 Traucējumu novēršana Ja iekārtas darbībā ir radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā.*2268215* 2268215 Latviešu 217

Traucējums Iespējamais iemesls Risinājums Deg servisa indikācija Filtra nomaiņa. Filtra elements ir aizsērējis vai no- vecojis. ▶ Pārbaudiet netīrumu tvertnes uzpildes līmeni. ▶ Nospiediet vadības taustiņu Manuāla attīrīšana.

• Lappuse 209 ▶ Ja nepieciešams, nomainiet filtru. → Lappuse 215 Nav ievietots filtra elements. ▶ Ievietojiet atbilstīgu filtra ele- mentu. → Lappuse 215 Iekārta nedarbojas vai pēc īsas iedarbošanās izslēdzas. Aktivēta ūdens izslēgšanās. ▶ Notīriet zondes un zonu ap tām ar birstīti. VC 20M-X VC 40M-X Akustiskais brīdinājuma signāls (samazināta sūkšanas jauda) Putekļu maisiņš ir pilns. ▶ Nomainiet putekļu maisiņu. Filtra elements ir ļoti netīrs. ▶ Ja automātiskās filtra attīrīšanas funkcija ir deaktivēta, aktivējiet to un 30 sekundes darbiniet nosūcēju. Aizsērējusi iesūkšanas šļūtene vai elektroiekārtas pārsega atveres. ▶ Iztīriet iesūkšanas šļūteni un pārsega atveres. Šļūtenes diametrs iestatīts nepa- reizā pozīcijā. ▶ Iestatiet šļūtenes diametru

• Lappuse 213. No iekārtas tiek izpūsti pu- tekļi. Filtra elements nav pareizi iemon- tēts. ▶ Atkārtojiet filtra elementa montāžu. → Lappuse 215 Bojāts filtra elements. ▶ Iemontējiet jaunu filtra elementu.

• Lappuse 215 Iekārta nekontrolēti ieslēdzas un izslēdzas vai lietotājs tiek pakļauts statiskās elektrības izlādei. Nav nodrošināta statiskās elektrī- bas novadīšana, iekārta nav pievie- nota sazemētai kontaktligzdai. ▶ Pievienojiet iekārtu sazemētai kontaktligzdai, lietojiet antista- tisku šļūteni. Nedarbojas motors. Nostrādājis tīkla kontaktligzdas drošinātājs. ▶ Ieslēdziet drošinātāju. ▶ Ja drošinātājs nostrādā atkārtoti, meklējiet bojājumstrāvas cēloni. Netīrumu tvertne ir pilna. ▶ Izslēdziet iekārtu un iztukšojiet netīrumu tvertni. Aktivēts motora termiskais dro- šinātājs. ▶ Izslēdziet iekārtu un ļaujiet tai apmēram 5 minūtes atdzist. ▶ Ja motors neiedarbojas, nodo- diet iekārtu Hilti servisā. Motora termiskais drošinātājs atkārtoti izslēdz motoru. ▶ Uzmanīgi iztīriet atveres ar sausu birstīti. Automātiskajā režīmā nedar- bojas motors. Pievienotā iekārta ir bojāta vai nav kārtīgi pieslēgta. ▶ Pārbaudiet pievienotās iekārtas funkcijas vai kārtīgi pievienojiet barošanas kontaktdakšu. Nedarbojas automātiskā filtra elementa tīrīšana. Nav pievienota iesūkšanas šļūtene. ▶ Pievienojiet iesūkšanas šļūteni.

10.2 Sistēmas iekārtas kļūme

Ja nosūcējs tiek izmantots bezvadu sistēmas ietvaros, savienotās sistēmas iekārtas var izraisīt šādu paziņojumu parādīšanos displejā.218 Latviešu 2268215 *2268215* Traucējums Iespējamais iemesls Risinājums Iedegas servisa indikācija Nezināma kļūme. Pievienotā sistēmas iekārta ir saņē- musi no nosūcēja nezināmu trau- cējumu kodu. ▶ Pārbaudiet, vai nav radušies traucējumi nosūcēja darbībā. Deg servisa indikācija Filtra nomaiņa. Filtra elements ir aizsērējis vai no- vecojis. ▶ Pārbaudiet netīrumu tvertnes uzpildes līmeni. ▶ Nospiediet vadības taustiņu Manuāla attīrīšana.

• Lappuse 209 ▶ Ja nepieciešams, nomainiet filtru. → Lappuse 215 Nav ievietots filtra elements. ▶ Ievietojiet atbilstīgu filtra ele- mentu. → Lappuse 215 Deg servisa indikācija Ūdens izslēgšana. Aktivēta ūdens izslēgšanās. ▶ Notīriet zondes un zonu ap tām ar birstīti. Deg servisa indikācija sama- zināta sūkšanas jauda. Putekļu maisiņš ir pilns. ▶ Nomainiet putekļu maisiņu. Filtra elements ir ļoti netīrs. ▶ Ja automātiskās filtra attīrīšanas funkcija ir deaktivēta, aktivējiet to un 30 sekundes darbiniet nosūcēju. Aizsērējusi iesūkšanas šļūtene vai elektroiekārtas pārsega atveres. ▶ Iztīriet iesūkšanas šļūteni un pārsega atveres. Šļūtenes diametrs iestatīts nepa- reizā pozīcijā. ▶ Iestatiet šļūtenes diametru

• Lappuse 213. 11 Nokalpojušo iekārtu utilizācija Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. Saskaņā ar Eiropas Direktīvu par nokalpojušām elektroiekārtām un elektroniskām ierīcēm un tās īstenošanai paredzētajām nacionālajām normām nolietotās elektroiekārtas jāsavāc atsevišķi un jānodod utilizācijai saskaņā ar vides aizsardzības prasībām. ▶ Neizmetiet elektroiekārtas sadzīves atkritumos! Urbšanas suspensija Ņemot vērā vides aizsardzības aspektus, urbšanas radīto duļķu tieša ieplūšana ūdenskrātuvēs vai kanalizācijā bez atbilstošas iepriekšējas apstrādes nav vēlama. ▶ Informāciju par spēkā esošajiem noteikumiem Jūs varat saņemt no vietējās varas institūcijām. Mēs iesakām šādu iepriekšēju apstrādi: ▶ Savāciet urbšanas duļķes (piemēram, ar šķidruma nosūcēja palīdzību). ▶ Ļaujiet duļķēm nogulsnēties un utilizējiet nogulšņu cieto daļu būvgružu izgāztuvē (koagulanti var paātrināt atdalīšanas procesu). ▶ Pirms atlikušā ūdens (sārmains, ph vērtība > 7) novadīšanas kanalizācijā tas jāneitralizē, pievienojot skābu neitralizācijas līdzekli vai atšķaidot ar lielu ūdens daudzumu. Urbšanas putekļi ▶ Utilizējiet savāktos urbšanas putekļus saskaņā ar spēkā esošo nacionālo tiesību aktu prasībām.*2268215* 2268215 Lietuvių 219 12 Ražotāja garantija ▶ Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera. Originali naudojimo instrukcija 1 Dokumentų duomenys
