BRUKSANVISNING VC 40MX HILTI

Åbn de to låseklemmer.

Åbn de to låseklemmer.

9 Transport og opbevaring

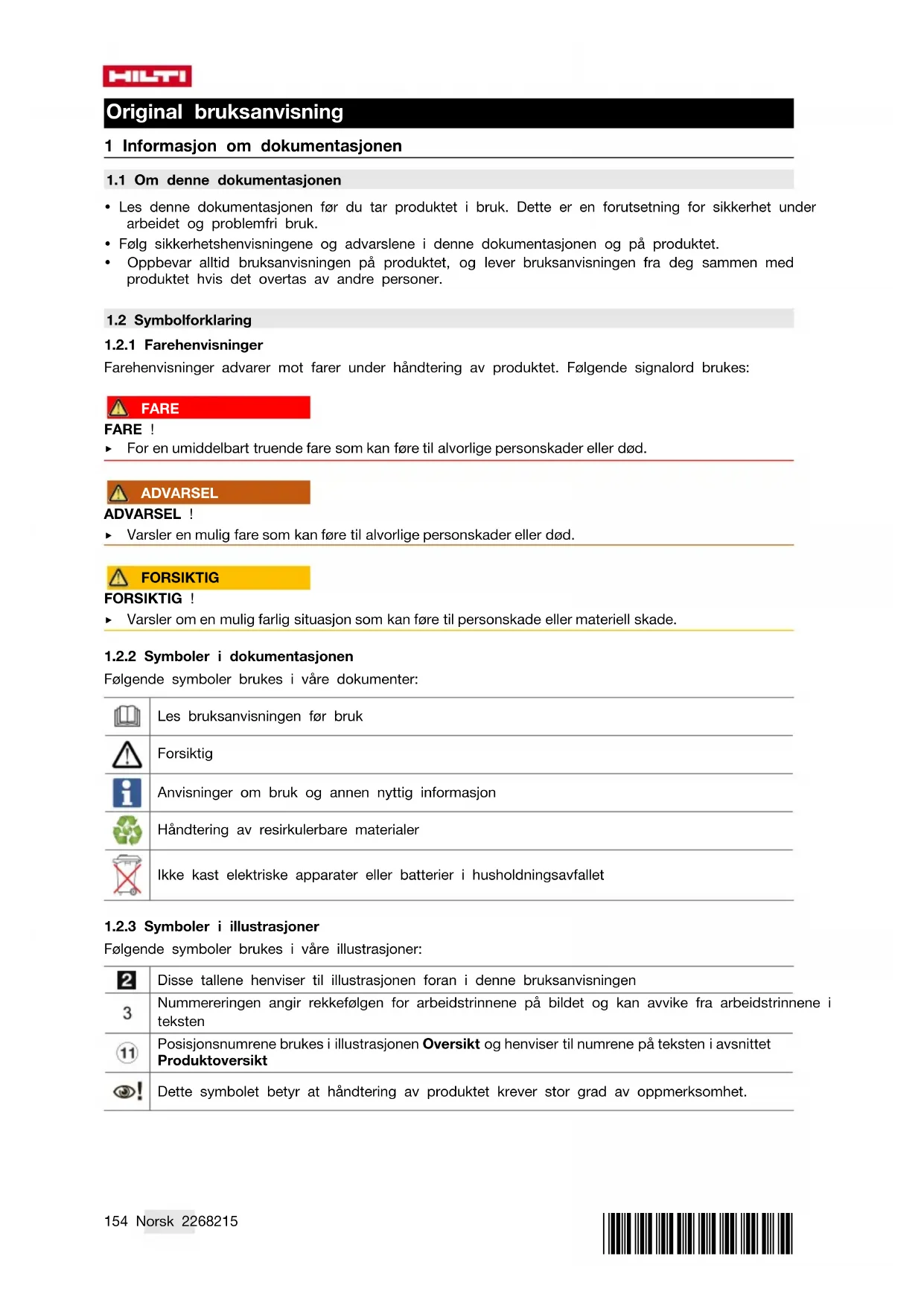

1.1 Om denne dokumentasjonen

• Les denne dokumentasjonen før du tar produktet i bruk. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk.

• Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet.

• Oppbevar alltid bruksanvisningen på produktet, og lever bruksanvisningen fra deg sammen med produktet hvis det overtas av andre personer.

Farehenvisninger advarer mot farer under håndtering av produktet. Følgende signalord brukes: FARE FARE ! ▶ For en umiddelbart truende fare som kan føre til alvorlige personskader eller død. ADVARSEL ADVARSEL ! ▶ Varsler en mulig fare som kan føre til alvorlige personskader eller død. FORSIKTIG FORSIKTIG ! ▶ Varsler om en mulig farlig situasjon som kan føre til personskade eller materiell skade.

1.2.2 Symboler i dokumentasjonen

Følgende symboler brukes i våre dokumenter: Les bruksanvisningen før bruk Forsiktig Anvisninger om bruk og annen nyttig informasjon Håndtering av resirkulerbare materialer Ikke kast elektriske apparater eller batterier i husholdningsavfallet

1.2.3 Symboler i illustrasjoner

Følgende symboler brukes i våre illustrasjoner: Disse tallene henviser til illustrasjonen foran i denne bruksanvisningen Nummereringen angir rekkefølgen for arbeidstrinnene på bildet og kan avvike fra arbeidstrinnene i teksten Posisjonsnumrene brukes i illustrasjonen Oversikt og henviser til numrene på teksten i avsnittet Produktoversikt Dette symbolet betyr at håndtering av produktet krever stor grad av oppmerksomhet.*2268215* 2268215 Norsk 155

Følgende forbudssymboler brukes på produktet: Transport med kran er forbudt

Hilti-produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller det benyttes feil. Typebetegnelse og serienummer står på typeskiltet.156 Norsk 2268215 *2268215* ▶ Skriv inn serienummeret i tabellen nedenfor. Du trenger produktspesifikasjonene ved henvendelser til Hiltis representant eller servicesenter. Produktspesifikasjoner Støvsuger for våt-/tørrsuging VC 20M-X VC 20L-X VC 40M-X VC 40L-X Generasjon 01 Serienummer

I tillegg til sikkerhetsanvisningene i de enkelte kapitlene i denne bruksanvisningen må følgende bestemmelser alltid overholdes nøye. ▶ Les all informasjon! Hvis du ikke tar hensyn til informasjonen nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. ▶ Ved bruk av enheten sammen med et elektroverktøy må du før bruk lese bruksanvisningen for elektroverktøyet og følge alle anvisninger. ▶ Manipulering eller modifisering av enheten er ikke tillatt. ▶ Bruk riktig enhet. Ikke bruk enheten til formål den ikke er beregnet på, men kun til tiltenkte bruksområder. Enheten skal være i feilfri stand ved bruk. ▶ Før du begynner å arbeide med enheten, må du gjøre deg kjent med håndteringen av den, farene materialet representerer og sikker avhending av det oppsugde materialet. ▶ Ta hensyn til påvirkning fra omgivelsene. Ikke benytt enheten på steder hvor det er brann- eller eksplosjonsfare. ▶ Apparatet skal bare brukes av personer som er fortrolig med det, har fått opplæring i sikker bruk av det og forstår farene ved bruk av apparatet. Apparatet er ikke beregnet til bruk av barn. Barn må holdes under oppsikt for å passe på at de ikke leker med apparatet. ▶ Enheter som ikke brukes, må oppbevares trygt. Når enheten ikke er i bruk, skal den oppbevares på et tørt sted, innelåst og utenfor rekkevidde for barn.

▶ Vær oppmerksom, pass på hva du gjør og gå fornuftig fram under arbeidet med produktet. Ikke bruk støvsugeren hvis du er trøtt eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av enheten kan være nok til å forårsake alvorlige personskader. ▶ Brukeren og personer som befinner seg i nærheten, må benytte egnete vernebriller, vernehjelm, hørselsvern, vernehansker og en lett støvmaske ved bruk og vedlikehold av enheten. ▶ Kontroller at støvsugeren ikke kan rulle bort eller falle ned. ▶ Sett på hjulbremsene slik at støvsugeren står godt. Ved åpne hjulbremser kan støvsugeren sette seg i ukontrollert bevegelse. ▶ Følg nasjonale arbeidsmiljølover og forskrifter. ▶ Hvis det er montert støvavsugs- og oppsamlingsinnretninger, må det kontrolleres at disse er koblet til og blir brukt på riktig måte. Bruk av et støvavsug kan redusere faremomentene i forbindelse med støv.

2.3 Riktig behandling og bruk av enheten

▶ La aldri enheten være uten tilsyn. ▶ Ikke deaktiver filterrensingen ved oppsuging av farlig støv, særlig ved bruk av støvproduserende elektroverktøy.*2268215* 2268215 Norsk 157 ▶ Beskytt enheten mot frost. ▶ Rengjør vannivåbegrenseren regelmessig med en børste etter anvisningene, og undersøk ved tegn på skade. ▶ Pass på at du ikke klemmer fingrene eller skader ledningen når du setter på sugehodet. Fare for personskade og materiell skade. ▶ Kontroller om det er feil på enheten og tilbehøret. Før videre bruk må verneanordninger eller lett skadde deler kontrolleres nøye for å sikre at enheten er i forsvarlig stand og fungerer forskriftsmessig. Sjekk at de bevegelige delene fungerer feilfritt og at de ikke sitter fast eller er skadet. Alle delene må være riktig montert og oppfylle alle betingelser for å sikre at enheten fungerer feilfritt. ▶ Enheten må kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes enhetens sikkerhet. ▶ Ta alltid ut ledningen når enheten ikke er i bruk (i pauser), før service, vedlikehold og bytte av filter eller tilbehørsdeler. Dette tiltaket forhindrer utilsiktet start av enheten. ▶ Dra aldri i ledningen når du vil flytte støvsugeren til et annet sted. Ikke kjør støvsugeren over nettkabelen. ▶ Bruk aldri løftekran til å flytte enheten. VC 20M-X VC 40M-X Tillegg for M-støvsugere ▶ Ved transport og når enheten ikke er i bruk, må slangeuttaket lukkes med tettemuffen.

2.4 Elektrisk sikkerhet

▶ Apparatets støpsel må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Bruk ikke adapterkontakt på apparater som er jordet. Uendrede stikkontakter og egnede stikkontakter minsker risikoen for elektrisk støt. ▶ Sett støpselet inn i en egnet, jordet stikkontakt som er sikkert installert i samsvar med lokale forhold. Er du i tvil om stikkontakten er forskriftsmessig jordet, bør du få denne kontrollert av en autorisert elektriker. ▶ Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer eller kjøleskap. Risikoen for elektriske støt er høyere når kroppen er jordet. ▶ Hold apparatet unna regn og fuktighet. Risikoen for elektrisk støt øker ved inntrenging av vann i et elektroverktøy. ▶ Pass på at nettkabelen ikke ligger i væskedammer. ▶ Kontroller ledningen til apparatet med jevne mellomrom, og la Hilti skifte den hvis det er feil på den. Kontroller skjøteledninger regelmessig og skift dem ut hvis de blir skadde. ▶ Hvis nettledningen og/eller skjøteledningen blir skadet under arbeidet, må du ikke berøre disse. Trekk støpslet ut av stikkontakten. Skader på nettledninger og skjøteledninger innebærer fare for elektrisk støt. ▶ Nettledningen skal bare byttes med typen som er fastsatt i bruksanvisningen. ▶ Bruk ikke ledningen til å bære apparatet, henge det opp eller til å dra støpselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og apparatdeler som beveger seg. Skadde eller sammenviklede ledninger øker risikoen for elektriske støt. ▶ Bruk kun skjøteledninger som er godkjent for utendørs bruk når du arbeider med elektrisk utstyr utendørs. Bruk av skjøteledning som er egnet til utendørs bruk, minsker risikoen for elektrisk støt. ▶ Slå av apparatet ved strømbrudd og trekk ut nettstøpslet. ▶ Strømuttaket skal bare brukes til formålene som er fastsatt i bruksanvisningen. ▶ Bruk aldri apparatet når det er vått eller skittent. Støv, især av ledende materialer, eller fuktighet på apparatets overflate kan under ugunstige forhold føre til elektrisk støt. Ikke minst hvis du ofte bearbeider ledende materialer, bør skitne apparater med jevne mellomrom derfor kontrolleres av Hilti-service.

▶ Sørg for god belysning på arbeidsplassen. ▶ Sørg for at arbeidsplassen er godt luftet. Arbeidsplasser med dårlig ventilasjon kan føre til helseskader på grunn av støvbelastning. ▶ Hold arbeidsplassen ryddig. Gjenstander som kan medføre fare, bør fjernes fra arbeidsplassen. Uorden på arbeidsplassen kan føre til ulykker.158 Norsk 2268215 *2268215* ▶ Bruk ikke verktøyet i eksplosjonsfarlige omgivelser hvor det befinner seg brennbare flytende stoffer, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.

2.6 Oppsugd materiale

▶ Helseskadelig støv med en støvklasse som er høyere enn støvklassen for støvsugeren, må ikke suges opp. Brennbart og/eller eksplosivt støv (f.eks. magnesium- eller aluminiumsstøv) må ikke suges opp . Materialer som er varmere enn 60 °C (140 °F), må ikke suges opp (f.eks. sigaretter med glør, varm aske). ▶ Brennbar, eksplosiv og aggressiv væske skal ikke suges opp (kjølevæske, smøremiddel, bensin, løsningsmiddel, syrer (pH < 5), lut (pH > 12,5) osv.). ▶ Slå av støvsugeren med én gang hvis det lekker skum eller væske. ▶ Bruk vernehansker når du suger opp varme materialer på inntil maks. 60 °C (140 °F). ▶ Bruk verneklær ved arbeid med mineralsk boreslam og unngå å få slam på huden (pH > 9, etsende). ▶ Unngå kontakt med basisk eller sur væske. Ved tilfeldig kontakt må det skylles med vann. Hvis væsken kommer i kontakt med øynene, må du skylle dem med store mengder vann og i tillegg kontakte lege. VC 20L-X VC 40L-X Tillegg for L-støvsugere ▶ Støvsugeren i støvklasse L er egnet til oppsuging av tørt, ikke brennbart støv, trespon og farlig støv med eksponeringsgrenseverdier > 1 mg/m³. Alt etter hvor farlig det oppsugde støvet er, må støvsugeren utstyres med egnede filtre. VC 20M-X VC 40M-X Tillegg for M-støvsugere ▶ Støvsugeren i støvklasse M er egnet til oppsuging av tørt, ikke brennbart støv, trespon og farlig støv med grenseverdier for eksponering på ≧ 0,1 mg/m³. Alt etter hvor farlig det oppsugde støvet er, må støvsugeren utstyres med egnede filtre. 3 Beskrivelse

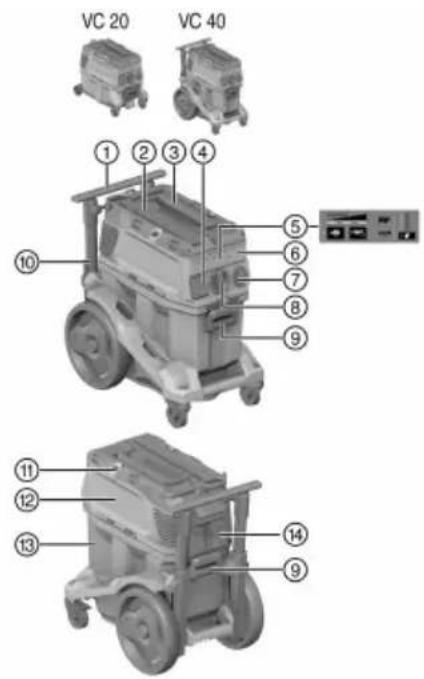

Transporthåndtak (uttrekkbart)

Blinddeksel for trådløs modul (tilleggsutstyr)

Produktene som er beskrevet her, er universale industristøvsugere for profesjonell bruk. De kan brukes både til tørr- og våtstøvsuging. Produktet må ikke brukes på mennesker og dyr. Produktet må ikke brukes under vann. ▶ Før du begynner å arbeide med produktet, må du gjøre deg kjent med håndteringen, farene materialet representerer og sikker avhending av materialet. ▶ Ikke bruk produktet ved kontinuerlig drift eller i stasjonære eller automatiske systemer. ▶ For å unngå fare for personskader må det bare brukes originalt tilbehør og verktøy fra Hilti. ▶ Bruk en antistatisk støvsugerslange for å unngå elektrostatiske effekter. ▶ Ikke sug opp gjenstander som kan forårsake personskader gjennom støvposen (f.eks. spisse eller skarpe gjenstander). ▶ Ikke klatre på produktet. ▶ Følg nasjonale arbeidsmiljølover og forskrifter. Tillatte bruksområder: Ved støvfjerning må det sørges for tilstrekkelig luftutskiftingsrate L i rommet hvis avluften går tilbake til rommet. Følg nasjonale bestemmelser! ▶ Oppsuging av store mengder støv fra arbeid med Hilti diamantslipere, vinkelslipere, borhammere og tørrborekroner. ▶ Oppsuging av mineralsk boreslam fra arbeid med Hilti diamantborkroner eller Hilti diamantsager og flytende materiale inntil en temperatur på maksimalt 60 °C (140 °F). ▶ Oppsuging av olje og flytende medier inntil en temperatur på maksimalt 60 °C (140 °F). ▶ Våt- og tørrengjøring av vegg- og gulvflater. VC 20M-X VC 40M-X Tillegg for M-støvsugere ▶ Oppsuging av tørt, ikke brennbart støv, væske, trespon og farlig støv med eksponeringsgrenseverdier ≧ 0,1 mg/m³ (støvklasse M). ▶ Maskiner som er konstruert for å samle opp kvartsholdig mineralstøv, skal minimum oppfylle kravene i støvklasse M. VC 20L-X VC 40L-X Tillegg for L-støvsugere ▶ Oppsuging av tørt, ikke brennbart støv, væske, trespon og farlig støv med eksponeringsgrenseverdier > 1 mg/m³ (støvklasse L).

▶ Støvsugeren må ikke brukes til å suge opp asbest. ▶ Støvsugeren må ikke brukes liggende. ▶ Støvsugeren må ikke brukes til oppsuging av eksplosjonsfarlige stoffer, glødende, brennende eller brennbare stoffer eller aggressivt støv (f.eks. magnesium- eller aluminiumsstøv) (unntak: trespon). ▶ Støvsugeren må ikke brukes til oppsuging av brennbare væsker (f.eks. bensin, løsemiddel, syrer, kjølevæske, smøremiddel).

3. Kontroller filteret, og skift det ut ved behov.160 Norsk 2268215

Betjeningsknapp Beskrivelse Manuell filterrensing Trykk på denne knappen for å gjennomføre en manuell filterrensing. Automatisk filterrensing Hvis LED-en lyser, er den automatiske filterrensingen aktiv. Deaktiver den automatiske filterrensingen ved å trykke på knappen. LED-en slukner. Innstilling av slangediameter (kun for M-Klasse) Trykk på knappen for å stille inn slangediameteren som brukes i øyeblikket. Verdien som skal stilles inn, avhenger av det tilkoblede apparatet og tilhørende sugediameter, og må tilpasses ved behov.

3.6 Dette følger med:

VC 20M-X VC 40M-X M-støvsugeren er utstyrt med et akustisk varselsignal. Dette utløses av sikkerhetsgrunner når lufthastigheten i støvsugerslangen kommer under 20 m/s. For at varselsignalet skal utløses riktig, må diameteren til slangen som brukes, stilles inn i slangediameter- innstillingen.

Filterrensingen virker bare når støvsugerslangen er koblet til. Støvsugeren har manuell og automatisk filterrensing for å rense filterelementet for støv som har festet seg. Filterrensingen slås av ved å trykke på knappen "Automatisk filterrensing" og slås på igjen ved å trykke en gang til.*2268215* 2268215 Norsk 161 Tilstand Betydning LED lyser. Filterrensing er aktivert. LED lyser ikke. Filterrensing er deaktivert. Hver gang støvsugeren startes, aktiveres filterrensingen automatisk. Filterelementet rengjøres automatisk med et luftstøt (pulserende lyd). Ved systemanvendelser (særlig ved sliping, saging og slissing) eller ved innsuging av større støv- mengder må filterrensingen være aktivert for å sikre en varig høy sugeeffekt. Uavhengig av den automatiske filterrensingen kan filteret når som helst renses ved å trykke på knappen "Manuell filterrensing". Powerrensing: Du oppnår maksimal effekt for filterrensingen ved å stenge slangen samtidig som du trykker på knappen "Manuell filterrensing".

3.9 Bruksanvisninger

VC 20M-X VC 40M-X M-støvsugeren skal bare brukes med støvpose. Klasse M for oppsuging av støv med eksponeringsgrenseverdier ≥ 0,1 mg/m3. Tilbehør og bruksmåter Material- nummer Tilbehør Bruksområde 2261451 Støvpose av plast PE VC 20, VC 150-6 Mineralsk bruk, våte og tørre materialer 2262095 Støvpose av plast PE VC 40, VC 150-10 Mineralsk bruk, våte og tørre materialer 2261258 Støvpose Premium VC 20, VC 150-6 Treanvendelser og mineralsk bruk (betong), tørre materialer 2262130 Støvpose Premium VC 40, VC 150-

Treanvendelser og mineralsk bruk (betong), tørre materialer 2261453 Filter PTFE VC 20⁄40⁄150 Universal våt- og tørrstøvsuging 2261257 Filter VC 20⁄40⁄150 universal Universal våt- og tørrstøvsuging 2278640 Filter DRY VC 20⁄40⁄150 universal Tørre materialer 2261452 Filter HEPA VC 20⁄40⁄150 Våte og tørre materialer 203867 Støvsugerslange 36x4,65M AS Våte og tørre materialer 4 Tekniske data

4.3 Maksimal volumstrøm og maksimalt undertrykk

100 V 110 V 220 - 240 V 220 - 240 V (CH) 240 V (NZ) Maks. volumstrøm (turbin) 71 ℓ/s 71 ℓ/s 74 ℓ/s 74 ℓ/s 74 ℓ/s Maks. volumstrøm på slange- enden 177,1 m³/t (49,2 ℓ/s) 177,1 m³/t (49,2 ℓ/s) 183 m³/t (50,6 ℓ/s) 183 m³/t (50,6 ℓ/s) 183 m³/t (50,6 ℓ/s) Maks. vakuum 22,3 kPa 22,3 kPa 24,25 kPa 24,25 kPa 24,25 kPa

4.4 Lyd- og vibrasjonsinformasjon (målt iht. EN 60335)

Spesifikasjonene nedenfor gjelder for alle industristøvsugere VC 20 og VC 40. Støyemisjonsnivå (L

69 dB(A) Usikkerhet lydtrykknivå (K

2,5 dB(A) Vibrasjonsverdi < 2,5 m/s² 5 Bruk av skjøteledning ADVARSEL Fare på grunn av skadd ledning! Ikke ta på maskinens ledning eller skjøteledning hvis de skades under arbeid. Trekk støpslet ut av stikkontakten.

Kontroller maskinens tilførselsledning regelmessig, og sørg for at den blir skiftet av fagfolk hvis den blir skadd.

• Bruk skjøteledning som er godkjent for bruksområdet og som har stort nok ledningstverrsnitt. I motsatt fall kan det oppstå effekttap på maskinen og overoppheting av kabelen.

• Kontroller med jevne mellomrom at det ikke har oppstått skader på skjøteledningen.

• Bytt ut skjøteledninger med feil.

• Ved jobbing utendørs, bruk kun skjøteledninger som er godkjent og merket for dette bruk.*2268215* 2268215 Norsk 163 6 Idriftsetting FARE Fare på grunn av elektrisk strøm. Hvis støvsugeren ikke er forskriftsmessig tilkoblet, kan det føre til død eller alvorlig personskade. ▶ Koble bare støvsugeren til en forskriftsmessig jordet strømkilde. FORSIKTIG Fare for personskade på grunn av ukontrollerte bevegelser! Ved åpne hjulbremser kan støvsugeren sette seg i ukontrollert bevegelse. ▶ Sett på hjulbremsene slik at støvsugeren står godt.

6.1 Ta apparatet i bruk

Velg egnet støvpose ut fra materialet som skal suges opp (mineralsk, tre) og bruksområdet (tørre/våte materialer). → Kapitlet "Bruksanvisninger"

Åpne de to låseklemmene.

Spisse gjenstander kan trenge gjennom støvposen. Forsikre deg om at ingen gjenstander kan stikke hull i støvposen.

Åpne de to låseklemmene.

5. Kontroller at adapteren er gått riktig i lås og at støvposen ikke stikker ut over kanten av beholderen.

Åpne de to låseklemmene.

▶ Hullene i støvposen må ligge på innsiden av avfallsbeholderen. ▶ Rett inn støvposen som er satt inn ved hjelp av den svarte streken på kanten av beholderen.

*2268215* 7 Betjening ADVARSEL Fare for personskader. Ved skade på filtreringssystemet kan det slippes ut helsefarlig støv. ▶ I nødssituasjoner (f.eks. filterbrudd) slår du av støvsugeren, trekker nettstøpslet ut av stikkontakten og får støvsugeren undersøkt av fagfolk før du bruker den på nytt. FORSIKTIG Fare for personskade på grunn av ukontrollerte bevegelser! Ved åpne hjulbremser kan støvsugeren sette seg i ukontrollert bevegelse. ▶ Sett på hjulbremsene slik at støvsugeren står godt.

slangediameteren stemme med posisjonen til bryteren for slangediameterinnstilling.

2. Endre innstillingen for slangediameteren og dermed terskelverdien for det akustiske varselsignalet ved å

trykke gjentatte ganger på knappen .

7.2 Drift uten bruk av strømuttaket

3. Vri bryteren til stillingen "ON".

7.3 Drift med bruk av strømuttak

Strømuttaket er kun beregnet for direkte tilkobling av elektroverktøy til støvsugeren. Dersom elektroverktøyet skal settes i strømuttaket, må du lese igjennom verktøyets bruksanvisning og sikkerhetsforskrifter.

1. Trekk støvsugerens nettstøpsel ut av stikkontakten.

2. Kontroller at den maksimale effekten for elektroverktøyet som skal kobles til, ligger under verdien for

strømuttakets høyeste tillatte effekt (se kapitlet " Teknisk informasjon" og angivelsene på strømuttaket).

3. Kontroller at elektroverktøyet er slått av før du setter elektroverktøyes støpsel i stikkontakten.

4. Sett elektroverktøyets støpsel inn i strømuttaket på apparatet.

Når elektroverktøyet er slått av, går støvsugeren i noen sekunder til, slik at støv som finnes i slangen, rekker å bli sugd ned i beholderen.

7.4 Suging av tørt støv

Før du suger opp tørt støv og særlig mineralsk støv, må du kontrollere at det er lagt inn riktig støvpose i beholderen. Posen gjør det lett og renslig å kassere det oppsugde materialet. FORSIKTIG Fare for personskade på grunn av helseskadelig støv! Uten bruk av et filterelement kan det slippes ut farlig materiale. ▶ Bruk bare støvsugeren med montert filterelement. ▶ Pass på at filterelementet er tørt og at riktig støvpose er satt i.*2268215* 2268215 Norsk 165

7.5 Oppsuging av væske

FORSIKTIG Fare for personskade på grunn av helseskadelig støv! Uten bruk av et filterelement kan det slippes ut farlig materiale. ▶ Bruk bare støvsugeren med montert filterelement.

1. Kontroller nivåovervåkingen. → Side 167

2. Hvis mulig bør du bruke et eget filter ved suging av våte materialer.

Informasjon om egnede filtre finner du i bruksanvisninger for tilbehør → Side 161.

3. Etter oppsuging av væske åpner du de to låseklemmene.

4. Løft bort sugehodet fra avfallsbeholderen, og sett det på et jevnt underlag slik at filterelementet kan tørke.

5. Tøm avfallsbeholderen og rengjør den med en vannslange. Rengjør elektrodene med en børste, og børst

av det tørkede filterelementet med hånden.

6. La avfallsbeholderen tørke.

7.6 Etter støvsuging

1. Slå av elektroverktøyet.

2. Vri bryteren til stillingen "OFF".

3. Trekk støvsugerens nettstøpsel ut av stikkontakten.

4. Rull sammen strømledningen og heng den på kabelkroken.

5. Tøm beholderen og rengjør apparatet ved å tørke av med en fuktig klut.

7.7 Tømming av beholder med tørt støv

Åpne de to låseklemmene.

3. Løft bort sugehodet fra beholderen, og sett det på et jevnt underlag.

4. Tømme avfallsbeholderen:

VC 20L-X VC 40L-X ▶ Grip tak i håndtakene og vipp avfallsbeholderen for å tømme den, eller ta støvposen ut. VC 20M-X VC 40M-X ▶ For klasse-M-støvsugere: Ta støvposen ut av beholderen. H-støvsugeren skal bare brukes med støvpose.

5. Sett deretter sugehodet på avfallsbeholderen, og lukk de to låseklemmene.

7.8 Tømming av avfallsbeholderen uten støvpose (ved væske)

1. Koble fra ledningen.

2. Løft bort sugehodet fra beholderen, og sett det på et jevnt underlag.

Åpne de to låseklemmene.

4. Grip tak i håndtakene og vipp avfallsbeholderen for å tømme den.

5. Rengjør kanten på avfallsbeholderen med en klut.

Gjelder bare markedene Australia og New Zealand Sikringen beskytter strømuttaket mot strømtopper. Når sikringen utløses, vises overstrømsbryteren (hvit) under det gjennomsiktige dekselet. For at sikringen ikke skal utløses på nytt, må du eliminere årsaken, f.eks. koble tilkoblet elektroverktøy fra strømuttaket. ▶ For å gjenopprette strømforsyningen til det tilkoblede elektroverktøyet, må du trykke på overstrøms- bryteren. 8 Service og vedlikehold

8.1 Stell av støvsugeren

ADVARSEL Fare på grunn av elektrisk strøm! Ufagmessige reparasjoner på elektriske deler kan føre til alvorlige skader på grunn av elektrisk støt. ▶ Overlat reparasjoner på elektriske deler til autoriserte elektrikere. ▶ Hold støvsugeren ren og fri for olje og fett, særlig maskinens gripeflater. Ikke bruk rengjøringsmidler som inneholder silikon. ▶ Ikke bruk støvsugeren hvis ventilasjonsåpningene er tette! Bruk en tørr børste for å rengjøre ventilasjonsåpningene forsiktig. Ikke la fremmedlegemer komme inn i støvsugeren. ▶ Bruk en lett fuktet klut og rengjør utsiden av apparatet jevnlig. Ikke bruk spray, damprenser eller rennende vann til rengjøringen, for det kan sette støvsugerens elektriske sikkerhet i fare. For L- og M-klasse-støvsugere: Ved vedlikehold og rengjøring må støvsugeren behandles slik at det ikke oppstår fare for vedlikeholds- personalet eller andre personer. ▶ Bruk filtrert tvungen ventilasjon. ▶ Bruk verneutstyr. ▶ Rengjør vedlikeholdsområdet slik at farlige stoffer ikke havner i naturen.

Før du fjerner støvsugeren fra området som er belastet med farlige stoffer, må du støvsuge utsiden av støvsugeren, tørke den ren eller pakke støvsugeren i tett emballasje. Unngå å fordele avsetninger av farlig støv rundt omkring. ▶ Ved vedlikeholds- og reparasjonsarbeid må alle forurensede deler som ikke kan rengjøres på en tilfreds- stillende måte, pakkes i tette poser og behandles i tråd med gjeldende forskrifter for avfallshåndtering. ▶ Minst en gang i året må Hilti service eller en kvalifisert person foreta en støvteknisk kontroll, blant annet med hensyn til skader på filteret, at støvsugeren er lufttett og at kontrollanordningene fungerer som de skal.

8.2 Filterrengjøring

Ikke rengjør filterelementet ved å slå det mot harde gjenstander eller bearbeide det med harde eller skarpe gjenstander. Det forkorter filterelementets levetid. Filterelementet må ikke rengjøres med en trykkluftrenser. Dette kan føre til sprekker i filtermaterialet. Filterelementet er en slitedel. ▶ Skift ut filterelementet minst hvert halvår. ▶ Skift ut filterelementet oftere ved intensiv bruk.

8.3 Skifting av filterelement 5

4. Hold i håndtakene på holderen og ta filterelementet forsiktig ut.

5. Rengjør tetningsflatene med en klut.

9. Sørg for å fjerne støv som kommer ut av støvsugeren og / eller filterelementet som følge av at filteret

Åpne de to låseklemmene.

3. Løft bort sugehodet fra beholderen, og sett det på et jevnt underlag.

4. Kontroller om utkoblingskontaktene (trådsonder) er tilsmusset, og rengjør dem eventuelt med en børste.

5. Kontroller tetningene ved sugehodet for tilsmussing, og rengjør eventuelt disse med en klut.

8.5 Kontroll etter stell og vedlikeholdsarbeid

1. Kontroller etter service- og vedlikeholdsarbeid at støvsugeren er riktig montert og fungerer feilfritt.

2. Foreta en funksjonstest.

9 Transport og lagring

▶ Kofferten(e) må ikke stikke høyere opp enn transporthåndtaket. ▶ Overhold den maksimale tilleggsbelastningen.

3. Trekk surrestroppen ut av holderen og over koffertene. Forleng surrestroppen etter behov.

4. Hekt fast kroken på surrestroppen i transporthåndtaket og stram surrestroppen.

10.1 Feil ved støvsuger

• Side 166 Apparatet starter ikke eller kobles ut etter en kort stund. Vannutkoblingen er utløst. ▶ Rengjør sondene og området rundt sondene med en børste. VC 20M-X VC 40M-X Akustisk varselsignal (redusert sugeeffekt) Full støvpose. ▶ Skift støvposen. Filterelementet er veldig skittent. ▶ Hvis den automatiske filterrensingen er deaktivert, aktiverer du den automatiske filterrensingen og lar støvsugeren gå i 30 sekunder. Sugeslangen eller støvdekselet på elektroverktøyet er tilstoppet. ▶ Rengjør sugeslangen og støv- dekselet. Innstilling for slangediameter i feil posisjon. ▶ Still inn slangediameteren

10.2 Feil ved systemenhet

I tilfelle støvsugeren benyttes i et trådløst system, kan tilknyttede systemenheter vise følgende meldinger på displayet sitt.*2268215* 2268215 Norsk 169 Feil Mulig årsak Løsning Serviceindikatoren Ukjent feil lyser. Den tilknyttede systemenheten har mottatt en ukjent feilkode fra støvsugeren. ▶ Kontroller støvsugeren for feil. Serviceindikatoren Skift filter lyser. Filterelementet er tilstoppet eller for gammelt. ▶ Kontroller nivået i avfalls- beholderen. ▶ Trykk på betjeningsknappen Manuell rensing. → Side 160 ▶ Skift filter ved behov.

• Side 164. 11 Avhending Hilti produkter er i stor grad laget av resirkulerbart materiale.. En forskriftsmessig materialsortering er en forutsetning for resirkulering. I mange land tar Hilti ditt gamle apparat tilbake for gjenvinning. Spør Hilti Motek service eller forhandleren. I henhold til EU-direktiv om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektrisk utstyr som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. ▶ Kast aldri elektriske apparater i husholdningsavfallet! Boreslam Fra et miljøsynspunkt er det problematisk å føre boreslam i vannveiene eller i avløpssystem uten egnet forbehandling. ▶ Ta kontakt med lokale myndigheter om gjeldende forskrifter. Vi anbefaler følgende behandling: ▶ Samle opp boreslammet (for eksempel med våtsuger). ▶ La boreslammet skilles ut som bunnfall, og kast den faste delen på et avfallsdeponi (flokkuleringsmiddel kan påskynde utskillingsprosessen). ▶ Før det gjenværende vannet (basisk, pH-verdi > 7) ledes inn i avløpssystemet, må det nøytraliseres ved å blande inn surt nøytraliseringsmiddel eller ved å fortynne med rikelig med vann. Borestøv ▶ Kasser oppsamlet borestøv i samsvar med gjeldende nasjonale forskrifter.170 Suomi 2268215 *2268215* 12 Produsentgaranti ▶ Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner. Alkuperäiset ohjeet 1 Dokumentaation tiedot
