Produkta veids	Zāles pļaujmašīna ar benzīna dzinēju
Zīmols	Scheppach
Modelis	MP14146
Dzinējs	4 taktu, ar gaisa dzesēšanu
Dzinēja tilpums	141 cm³
Nominālā jauda	2,5 kW / 3,4 Zs
Dzinēja apgriezieni	2800 apgr./min
Degviela	Bezsvina benzīns (maks. 5% bioetanols)
Degvielas tvertnes tilpums	1,3 L
Dzinēja eļļa	SAE 30 vai 10W30
Eļļas tvertnes tilpums	0,35 L
Pļaušanas platums	46 cm
Pļaušanas augstuma diapazons	25 - 75 mm (7 centralizētas pozīcijas)
Savākšanas groza tilpums	55 L
Svars	25,8 kg
Skaņas spiediena līmenis (LpA)	74,1 dB(A)
Skaņas jaudas līmenis (LWA)	94,1 dB(A)
Vibrācija (rokas)	7,38 m/s² (nenoteiktība 1,5 m/s²)
Pļaušanas sistēma	Rotējošs asmens, mulčēšana un aizmugures izmešana
Funkcijas	Mulčēšana, sānu izmešana, savākšanas grozs
Drošība	Motora bremze, izmešanas vāks, automātiska apstāšanās
Apkope	Gaisa filtra tīrīšana ik pēc 25h, aizdedzes svece ik pēc 50h
Nodiluma daļas	Aizdedzes svece, gaisa filtrs, asmens, siksna

Bieži uzdotie jautājumi - MP14146 SCHEPPACH

Kā iedarbināt pļaujmašīnas MP14146 dzinēju?

Pārliecinieties, ka aizdedzes sveces spaile ir pievienota un tvertnē ir benzīns. Stāviet aiz pļaujmašīnas, turiet dzinēja apturēšanas sviru (motora bremzi) pret rokturi, tad enerģiski pavelciet palaišanas auklu. Aukstai iedarbināšanai izmantojiet starteri (aizvērta pozīcija).

Kādu dzinēja eļļu izmantot un kā pārbaudīt līmeni?

Izmantojiet SAE 30 vai 10W30 eļļu. Lai pārbaudītu līmeni, novietojiet pļaujmašīnu uz līdzenas virsmas, atskrūvējiet eļļas mērstieni, noslaukiet to, ievietojiet to atpakaļ bez skrūvēšanas, tad izņemiet: līmenim jābūt starp min un max atzīmēm. Tilpums ir 0,35 L.

Kā noregulēt pļaušanas augstumu?

Apturiet dzinēju un atvienojiet aizdedzes sveces spaili. Izmantojiet centralizētās regulēšanas sviru (7 pozīcijas): pavelciet to uz āru, izvēlieties vēlamo augstumu (no 25 līdz 75 mm), tad atlaidiet, lai nofiksētu.

Kā izmantot mulčēšanas funkciju?

Noņemiet savākšanas grozu, tad ievietojiet mulčēšanas adapteri aizmugures izmešanas atverē. Aizveriet izmešanas vāku. Mulčēšana ir efektīva tikai uz īsas zāles (piemērots pļaušanas augstums).

Kad un kā veikt dzinēja eļļas maiņu?

Nomainiet eļļu reizi gadā, vēlams ar siltu dzinēju. Novietojiet trauku zem pļaujmašīnas, atskrūvējiet eļļas mērstieni, tad sasveriet pļaujmašīnu, lai pilnībā iztukšotu lietoto eļļu. Iepildiet 0,35 L jaunas eļļas (SAE 30). Likvidējiet lietoto eļļu saskaņā ar noteikumiem.

Kā tīrīt gaisa filtru?

Atskrūvējiet gaisa filtra vāku, izņemiet sūkļa filtru. Nekad netīriet to ar benzīnu vai viegli uzliesmojošu mazgāšanas līdzekli. Izmantojiet saspiestu gaisu vai viegli piesitiet. Ievietojiet to atpakaļ. Pārbaudiet filtru ik pēc 25 darba stundām.

Ko darīt, ja pļaujmašīna neparasti vibrē?

Nekavējoties apturiet dzinēju un atvienojiet aizdedzes sveces spaili. Pārbaudiet, vai asmens nav bojāts, deformēts vai nelīdzsvarots. Pievelciet stiprinājuma skrūves. Ja asmens ir nolietots, nomainiet to ar oriģinālo asmeni (ref. 7911200617). Vibrācijas var rasties arī no atskrūvētām skrūvēm.

Kā uzglabāt pļaujmašīnu ziemā?

Iztukšojiet degvielas tvertni, izmantojot sūkni, pēc tam darbiniet dzinēju, līdz tiek patērēta atlikusī degviela. Iztukšojiet silto eļļu un iepildiet jaunu eļļu. Izņemiet aizdedzes sveci, ielejiet cilindrā 20 ml eļļas, tad ievietojiet sveci atpakaļ. Notīriet ierīci un uzglabājiet sausā, vēdināmā vietā.

Kādi ir svarīgākie drošības pasākumi?

Vienmēr valkājiet izturīgus apavus un garās bikses. Nepļaujiet basām kājām. Turiet bērnus un dzīvniekus tālumā. Nekad nepļaujiet nogāzēs, kas stāvākas par 15°, vai kad zāle ir slapja. Apturiet dzinēju pirms izmešanas atvēršanas vai groza iztukšošanas. Nesmēķējiet degvielas uzpildes laikā.

Kur atrast rezerves daļas pļaujmašīnai MP14146?

Izmantojiet tikai oriģinālās daļas Scheppach. Asmens ir reģistrēts ar preces numuru 7911200617. Citām daļām (aizdedzes svece, filtrs, siksna) sazinieties ar pilnvaroto izplatītāju vai pēcpārdošanas servisu. Norādiet ierīces tipu un ražošanas gadu.

LIETOŠANAS INSTRUKCIJA MP14146 SCHEPPACH

EE	Bensiini-muruniidukTõlge Originaalkasutusjuhend	62
LT	Benzininė vejapjovėVertimas originali naudojimo instrukcija	75
LV	Benzīna zāliena pļaujmašīnaTulkošana no originālā lietošanas instrukcija	88

Simbolu, kas atrodas uz ierīces, skaidrojums

			Pirms lietošanas ievērojiet visus drošības norādījumus
			Pirms lietošanas sākšanas izlasiet un izprotiet visu lietošanas instrukcijas tekstu.
			Nepļaujiet nogāzē augšup vai lejup.
			Pirms zāliena pļaujmašīnas lietošanas novāciet apkārtējas sīkās detaļas, kuras varētu tikt aizmestas.
			Risks, ko rada motora darbības laikā aizsviestas daļas.Noteikti ievērojiet drošības distanci.
			Pārliecīnieties, vai citas personas ievēro pietiekamu drošības distanci. Nelaidiet neiesaistītās personas klāt pie ierīces.
			Noņemiet aizdedzes sveces uzgali, pirms veicat apkopes darbus.
			Sargājiet rokas un kājas no rotējošiem nažiem.
			Sargājiet rokas un kājas no rotējošiem nažiem.
			Svarīgi. Izplūdes gāzes ir indīgas, tādēļ nedarbiniet motoru neventilētās vietās
			levērībai – karsta virsma – apdedzināšanās risks
			Lietojiet ausu un acu aizsargus!
			IEVĒRĪBAI! Ekspluatācijas materiāli ir ugunsnedroši un eksplozīvi – apdedzināšanās risks
			Degvielas tvertnes tilpums
			Motoreļļa
	[B40K]		Naža garums. Maks. griešanas platums
			Garantētais skaņas jaudas līmenis
	[G6WS]		Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
			Sūknīša poga aukstai palaišanai
			Eļļas līmeņa kontrole
			STOP - motora bremzes svira

Satura rādītājs: Lappuse:

1. levads....77
2. lerīces apraksts....77
3. Piegādes komplekts 77
4. Noteikumiem atbilstoša lietošana....78
5. Drošības norādījumi....78
6. Tehniskie dati....80
7. Pirms lietošanas sākšanas....81
8. Vadība 81
9. Apkope un tīrīšana 84
10. Glabāšana....86
11. Likvidācija un atkārtota izmantošana 86
12. Traucējumu novēršana....87

1. levads

Ražotājs:

scheppach

Vēlam prieku un izdošanos, strādājot ar Jūsu jau-no ierīci.

Norādījums!

Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,

levērojiet:

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palieli-nātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistīta-jiem riskiem. Jāievēro noteiktais minimālais vecums. Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. Rokturis
3. Motora bremzes svira
4. Augšējais rokturis, 4a apakšējais rokturis
5. Ātrdarbības iespīlēšanas svira
6. Benzīna tvertne
7. Gaisa filtrs
8. Izsviešana uz sāniem
9. Gaitas ritenis
10. Aizdedzes svece
11. Izplüdes kolektors
12. Ellas mērstienis
13. Dzenošais rats
14. Riteņu augstuma regulēšanas mehānisms
15. Izsviešanas vāks

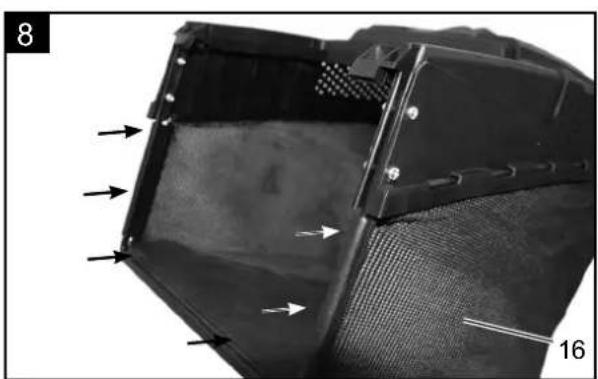

16. Savācējgrozs
17. Auklas starteris
18. Kabela aizspiedni
19. Mulčēšanas ieliktnis
21. Sūknīša poga

3. Piegādes komplekts

1. att. (1 - 19 / a - f)

a) 2 x skrūve ar sfērisku galvu M8
b) 4 x maza paplāksne
c) 2 x liela paplāksne
d) 4 x plastmasas zvaigžnveida uzgrieznis
e) 1 x lietošanas instrukcija

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci no iepakojuma.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējo-ties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.
• Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību.
• Piederumiem, kā arī nodilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ UZMANĪBU!

lerice un iepakojuma materiāls nav rotallietas!

Bērni nedrīkst rotaļāties ar plastmasas maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

4. Noteikumiem atbilstoša lietošana

lerīce atbilst spēkā esošajai EK Mašīnu direktīvai.

Pirms darba sākuma visiem aizsargmehānismiem un drošības mehānismiem jābūt uzstādītiem uz ierīces.

• Operators darba zonā ir atbildīgs trešo personu priekšā.
• lerīce ir izstrādāta vienas personas vadībai.
• levērojiet visus drošības norādījumus un bīstamī-bas norādes uz ierīces.
• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Lietojiet ierīci tikai tehniski nevainojamā stāvoklī, kā arī atbilstoši noteikumiem, apzinoties drošības aspektus un iespējamos riskus, ievērojot lietošanas instrukciju!
• Nekavējoties novērsiet (lieciet novērst) īpaši traucējumus, kas var kaitēt drošībai!
• Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos datos minētie izmēri.
• Jäievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• lerīci drīkst lietot, apkopt vai labot tikai personas, kuras to pārzina, un ir instruētas par riskiem. Patvalīga izmainu veikšana ierīcē izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.
• lerīci drīkst lietot tikai ar ražotāja originālajiem pie- derumiem un originālajiem instrumentiem.
• Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uzņemas vienīgi pats lietotājs.
• lerīci nedrīkst izmantot komerciāliem, amatnieciskiem vai rūpnieciskiem mērķiem.
• Ja neesat pārliecināts par to, vai kāds darba apstāklis ir drošs vai nedrošs, nestrādājiet ar ierīci.
• Benzīna zāliena plaujmašīna ir piemērota privātai lietošanai mājas dārzā un vaļasprieka dārzā. Par privātā mājas dārza un vaļasprieka dārza zāliena plaujmašīnu uzskata tādu, kura lietošana gada griezumā nepārsniedz 50 stundas, un to pārsvarā izmanto zāles vai zāliena virsmu kopšanai, nevis publiskajos dārzos, parkos, sporta objektos, kā arī lauksaimniecībā un mežsaimniecībā.

levērībai! Lietotāja fiziskās bīstamības dēl zāliena plaujmašīnu nedrīkst izmantot šādiem darbiem: krū-māju, dzīvžogu un krūmu trimmerēšanai, vijīgu augu vai zālienu uz jumta apstādījumiem vai balkona ka-stēs griešanai un smalcināšanai, un celinų tīrīšanai (nosūkšanai) un kā smalcinātāju koku un dzīvžogu daļu sasmalcināšanai.

Turklāt zāliena plaujmašīnu nedrīkst izmantot kā motokultivatoru un zemes nelīdzenumu, piem., kurmja pauguru nolīdzināšanai.

- Drošības apsvērumu dēl zāliena plaujmašīnu nedrīkst izmantot kā jebkāda veida citu darba instrumentu un instrumentu komplektu piedziņas agregātu.

⚠ BRĪDINĀJUMS

Pirms ierīces lietošanas sākšanas jūsu pašu drošībai rūpīgi izlasiet šo rokasgrāmatu un vispārējos drošības norādījumus. Nododot ierīci trešām personām, kopā ar to vienmēr nododiet arī šo lietošanas instrukciju.

5. Drošības norādījumi

Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi: m

Turklāt lietošanas instrukcijā ir citas svarīgas vietas tekstā, kas ir markētas ar vārdu “IEVĒRĪBAI!”.

⚠ BİSTAMI

Ja neievēro šo norādi, pastāv maksimālas briesmas dzīvībai vai dzīvībai bīstamu savainojumu risks.

⚠ BRĪDINĀJUMS

Ja neievēro šo norādi, pastāv briesmas dzīvībai vai smagu savainojumu risks.

⚠ UZMANĪBU

Ja neievēro šo norādi, pastāv viegls vai vidēji smags savainošanās risks.

⚠ NORĀDE

Ja neievēro šo norādi, pastāv ierīces vai citu materiālo vērtību bojājuma risks.

⚠️ levērībai!

Lietojot ierīces, jāievēro daži drošības pasākumu, lai novērstu savainojumus un bojājumus. Tādēl rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Uzglabājiet to drošā vietā, lai informācija būtu pieejama jebkurā laikā. Ja jums ierīci vajadzētu nodot citai personai, dodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

Kurš nedrīkst lietot ierīci:

• Bērni un citas personas, kuras nepārzina lietošanas instrukciju (vietējie noteikumi var noteikt lietotāja minimālo vecumu)
• Personas, kuras atrodas alkohola, narkotisko vielu, medikamentu iespaidā, ir nogurušas vai slimas

Drošības norādījumi ar rokām vadāmajai zāliena plaujmašīnai

Norādījumi

• Rūpīgi izlasiet lietošanas instrukciju. lepazīstieties ar iestatījumiem un ierīces pareizo lietošanu.
• Nekad neatlaujiet lietot zāliena plaujmašīnu bērniem vai citām personām, kuras nepārzina lietošanas instrukciju. Vietējie noteikumi var noteikt lietotāja minimālo vecumu.
• Nekad nepłaujiet, kamër tuvumā atrodas personas, it īpaši bëmi, vai dzivnieki. Atcerieties, ka operators vai lietotājs ir atbildīgs par nelaimes gadījumiem, kas attiecas uz citām personām vai to īpašumu.
• Ja jums ierīci vajadzētu nodot citai personali, dodiet līdzi arī šo lietošanas instrukciju.
• Plaušanas laikā vienmēr jāvalkā stingri apavi un garas bikses. Neplaujiet ar basām kājām vai vieglās sandalēs.
• Pārbaudiet teritoriju, kurā izmanto ierīci, un novāciet visus priekšmetus, piem., akmenus, rotallietas, kokus, stieples utt., kurus var satvert un aizmest.

⚠ BRĪDINĀJUMS

Benzins ir augustā mērā uzliesmojošs:

• Uzglabājiet benzīnu tikai tam paredzētajās tvertnēs
• Degvielu uzpildiet tikai ārpus telpām un nesmēķē-jiet iepildīšanas procesa laikā
• Benzīns jāiepilda pirms motora iedarbināšanas. Kamēr motors darbojas vai kamēr plaujmašīna ir karsta, nedrīkst atvērt tvertnes vāku un papildināt benzīnu.
• Ja benzīns ir pārlējies pāri, nedrīkst veikt motora iedarbināšanas mēginājumu. Tā vietā ierīce jānovāc no virsmas, kura ir piesārṇota ar benzīnu. Nedrīkst pieļaut jebkādu aizdedzes iedarbināšanas mēginājumu, līdz benzīna tvaiki ir izgarojuši.
• Drošības apsvērumu dēl benzīna tvertne un citi tvertnes vāki bojājuma gadījumā jānomaina.
• Nekad neuzglabājiet benzīnu dzirksteļu avota tuvumā. Vienmēr izmantojiet pārbaudītu kannu. Sargiet bērnus no benzīna.
• Nomainiet bojātos skaņas slāpētājus
• Pirms lietošanas, veicot vizuālo apskati, jāpārbau-da, vai griezejinstrumenti, stiprinājuma tapas un viss griešanas mezgls nav nolietoti vai bojāti. Lai nepieļautu nelīdzsvarotību, nolietotos vai bojātos griezejinstrumentus un stiprinājuma tapas drīkst nomainīt tikai komplektu veidā.
• lerīcēm ar vairākiem nažiem uzmaniet, ka, griežot vienu nazi, var sākt griezties citi naži.

Lietošana

• Neļaujiet iekšdedzes dzinējam darboties slēgtās telpās, kurās var uzkrāties bīstamais oglekļa ok-sīds.
• Plaujiet tikai dienas gaismā vai labā mākslīgajā ap-gaismojumā. Ja iespējams, nedrīkst pieļaut ierīces lietošanu slapjā zālē.
• Zāliena plaujmašīnas lietošana negaisa laikā ir aizliegta – zibens spēriena risks!
• Vienmēr ievērojiet labu pozīciju nogāzēs.
  • Vadiet ierīci tikai solu gaitas ātrumā
• lerīcēm uz riteniem ir spēkā nosacījumi: Plaujiet škērsām pret nogāzi, nekad augšup vai lejup.
• Esiet īpaši piesardzīgs, ja maināt kustības virzienu nogāzē.
• Neplaujiet pārmērīgi stāvās nogāzēs un pie tuvumā esošām izgāztuvēm, grāvjiem vai dīkiem. Esiet īpaši piesardzīgs, ja jūs maināt zāliena plaujmašīnas virzienu vai to pievelkat klāt.
• Apturiet nogriešanas nazi, ja zāliena plaujmašīna jāsagāž, transportējot pa citām virsmās, kas nav zāle, un ja zāliena plaujmašīnu pārvieto no plauja-mās virsmas un līdz tai.
• Nekad nelietojiet zāliena plaujmašīnu ar bojātiem aizsargmehānismiem vai aizsargrežgiem, vai bez uzstādītajiem aizsargmehānismiem, piem., atsites plāksnēm un / vai zāles savākšanas mehānismiem.
• Nemainiet motora regulēšanas iestatījumus vai neforsējiet apgriezienu skaitu.
• Pirms iedarbināt motoru, atbrīvojiet motora bremzi.
• Uzmanīgi iedarbiniet motoru atbilstoši ražotāja norādēm. levērojiet pēdu pietiekamo atstatumu līdz nogriešanas nazim.
• ledarbinot vai palaižot motoru, zāliena plaujmašīnu nedrīkst sagāzt, izņemot gadījumus, kad zāliena plaujmašīna jāpaceļ šī procesa laikā. Šajā gadīju-mā sagāziet to tikai tik tālu, cik tas ir tiešām nepie-ciešams, un paceliet tikai pretējo no lietotāja pusi.
• Neiedarbiniet motoru, ja stāvat priekšā izsviešanas kanālam.
• Nekad nelieciet delnas vai pēdas pie rotējošām dalām vai zem tām. Vienmēr turieties atstatu no izsviešanas atveres.
• Nekad nepaceliet vai nepārnēsājiet zāliena pļaujmašīnu ar darbojošos motoru.

• Izslēdziet motoru un noņemiet aizdedzes sveces uzgali, un pārliecinieties, vai visas kustīgās daļas ir apstājušās:

• pirms jūs atbrīvojat nosprostojumus vai likvidējat aizsprostojumus izsviešanas kanālā.

• pirms jūs pārbaudāt, notīrāt vai veicat darbus zāliena plaujmašīnai.

- ja bijusi sadursme ar sveškerneni. Meklējiet bojājumus zāliena plaujmašīnai un veiciet nepieciešanos labošanas darbus, pirms atkārtoti to iedarbināt un strādājat ar zāliena plaujmašīnu. Ja zāliena plaujmašīna sāk neparasti stipri vibrēt, ir nepieciešama tūlītēja pārbaude.

• Izslēdziet motoru:
• ja jūs attālināties no zāliena plaujmašīnas
• pirms jūs papildināt degvielu.
• lerīces darbināšana pārmērīgā ātrumā var palieli-nāt nelaimes gadījumu risku.
• Esiet uzmanīgs, veicot ierīces regulēšanas darbus, un nepieļaujiet pirkstu iespiešanu starp kustīgo griezējinstrumentu un nekustīgajām ierīces dalām
• Esiet īpaši uzmanīgs, plaujot uz pakļāvīgām augsnēm, pie tuvumā esošām izgāztuvēm, grāvjiem un dīkiem.
• Lietotājam jābūt pietiekami sagatavotam ierīces izmantošanā, iestatīšanā un vadībā (ieskaitot aizliegtās darbības).
• Regulāri pārbaudiet ierīci un pirms katras lietošanas reizes pārliecinieties, vai visi iedarbināšanas fiksatori un taustinslēdži pienācīgi darbojas.
• levērojiet, ka nepienācīga apkope, neatbilstīgu rezerves daļu izmantošana, vai drošības mehānismu nonemšana vai modificēšana var radīt bojājumus ierīcei un smagus savainojums ar to strādājošai personal.
• levērojiet, ka zāliena plaujmašīnas drošības sistēmas vai mehānismus nedrīkst manipulēt vai deaktivizēt.
• levērojiet, ka lietotājs nedrīkst ne izmainīt, ne arī manipulēt jebkādus noslēgtos iestatījumus saistībā ar motora apgriezienu skaita regulēšanu.
• Izmantojiet tikai ražotāja ieteiktos griezeējinstrumentus un piederumus. Citu darbinstrumentu un piederumu lietošana var izraisīt lietotājam savainošanās risku.
• Vienmēr uzturiet zāliena plaujmašīnu labā darba stāvoklī.
• Ir jāizdara pietiekami pārtraukumi, lai samazinātu trokšņu un vibrāciju slodzi.
  Individuālo aizsardzības līdzekļu nevērīga lietošana vai atteikšanās no tiem var radīt smagus savainojumus.
• Lietojiet norādītos aizsardzības līdzekļus.
• Vienmēr jebkuru darbu laikā esiet pilnīgi koncentrējies.
  ⚠ Atlikušais risks - To nekad nevar izslēgt.

Atlikušie riski un aizsardzības pasākumi

Nevērīga izturēšanās pret ergonomiskiem principiem

Individuālo aizsardzības līdzekļu (PSA) nolaidīga lietošana

Cilvēku rīcība, nepareiza rīcība

Bīstamība, ko rada troksnis

Dzirdes bojājumi

llgāks neaizsargāts darbs ar ierīci var radīt dzirdes bojājumus.

- Noteikti lietojiet ausu aizsargus.

Rīcība avārijas gadījumā

Ja ir iespējami noticis negađījums, ierosiniet atbilstoši nepieciešamos pirmās palīdzības pasākumus un iespējami ātri izsauciet kvalificētu medicīnisko palīdzību.

6. Tehniskie dati

Motora tips	4 taktu motors / ar gaisa dzesināšanu
Motora tilpums: 141 cm3
Darba apgriezienu skaits	2800 min-1
Jauda 2,5 kW / 3,4 ZS
Degviela	Standarta benzīns / bez svina satura maks. 5 % bioetanola
Degvielas tvertnes tilpums	1,3 l
Motorella SAE 30 / 10W30
Degvielas tvertnes tilpums / ella	0,35 l
Zāgēšanas augstuma regulēšanas mehānisms	25-75 mm / 7 pozīcijas
Savācējgroza tilpums 55 l
Iezāgējuma platums 46 cm
Svars 25,8 kg

Paturētas tiesības veikt tehniskas izmaiņas!

Skañas intensitātes līmenis izmērīts saskaņā ar attiecīgajiem standartiem:

Skañas spiediens L_pA = 74,1 dB(A)

Mērījuma klūda K _PA = 3,0 dB(A)

Skañas jauda L_WA = 94,1 dB(A)

Mērījuma klūda K _PA = 1,94 dB(A)

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācija A _hv (kreisā puse / labā puse) = 7,38 m/s ^2

Mērījuma klūda K _PA = 1,5 m/s ^2

lerobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.

Ilgstošāk lietojot benzīna zāliena plaujmašīnu, var rasties vibrāciju veicināts asinsrites traucējums (vibrācijas izraisīta vazospastiskā slimība).

Norādes par lietošanas ilgumu šajā gadījumā nevar sniegt, jo tas dažādām personām var būt atšķirīgs.

Šādi faktori var ietekmēt šo parādību:

- Operatora delnu asinsrites traucējumi

• Zema āra temperatūra
- Ilgstošs lietošanas laiks

Tādēl ir ieteicams lietot siltus darba cimdus un izdarīt regulārus darba pārtraukumus.

7. Pirms lietošanas sākšanas

Komponentu salikšana.

Piegādes laikā dažas daļas ir demontētas. Salikšana ir vienkārša, ja ievēro turpmākās norādes.

Norādījums!

Salikšanai un apkopes darbiem jums ir nepieciešami šādi papildu instrumenti, kas nav iekļauti piegādes komplektā:

• lēzena ellas savācējvanna (ellas maiṇai)
• mērtrauks 1 litrs (izturīgs pret ellu / benzīnu)
• benzīna kanna (ar 5 litriem pietiek apm. 6 darba stundām)
• piltuve (piemērota degvielas tvertnes benzīna iepildes īscaurulei)
• sadzīves slaucīšanas drānas (eļļas / benzīna palieku noslaucīšanai; utilizācija degvielas uzpildes stacijā)
• benzīna nosūkšanas sūknis (plastmasas konstrukcija, var iegādāties būvmateriālu veikalos)
• e'llas kanniña ar rokas pumpi (var iegādāties būv-materiālu veikalos)
  • 0,35 l motorella SAE 30

Montāža

1. Izņemiet zāliena plaujmašīnu un montāžas dalas no iepakojuma un pārbaudiet, vai ir pieejamas visas dalas.
2. Pieskrūvējiet apakšējo rokturi plaujmašīnas abās pusēs, izmantojot attiecīgi vienu skrūvi (a), 1 mazo paplāksni (c) un 1 plastmasas zvaigžnveida rokturi (d). Uzmaniet, lai trošu vilkmes, kuras piestiprina vēlāk, neatrodas celā (2.-3. att.).
3. Augšējo rokturi abās pusēs pieskrūvējiet pie apakšējā roktura, izmantojot attiecīgi ātrdarbības iespīlēšanas sviru (5), lielo paplāksni (b), mazo paplāksni (c) un plastmasas zvaigžņveida uz-griezni (d) (4.-5. att.).
4. lekabiniet auklas startera (17) rokturi tam pare-dzētāja ākī, kā parādīts 6. att.
5. Nofiksējiet trošu vilkmes pie roktura, izmantojot pievienoto kabelu aizspiedni (18) (7. att.).
6. Atvāziet savācējgrozu (16) un nofiksējiet plastmasas aizturus pie rāmja. (8. att.)
7. Plaušana ar savācējgrozu: Ar vienu roku paceliet izsviešanas vāku (15) un iekabiniet savācējgrozu (16), kā parādīts 9. att.

8. Mulčēšana:

Nonemiet savācējgrozu (16), ja tas ir piestiprināts, un ievietojiet mulčēšanas ieliktni (19), kā parādīts 10.-12. att.

levērībai!

Izsviešanas uz sāniem pārsegs nedrīkst būt uzstādīts mulčēšanas laikā.

Griešanas augstuma regulēšana

△ levērībai! Griešanas augstuma noregulēšanu drīkst veikt tikai ar izslēgtu motoru un noņemtu aizdedzes sveces uzgali.

• Pirms jūs sākat plaut, pārbaudiet, vai griezejinstrumenti nav neasi un nav bojāti to stiprināšanas līdzekli.
• Ja nepieciešams, nomainiet visa komplekta neasos un / vai bojatos griezējinstrumentus, lai neveidotu nelīdzsvarotību. Šīs pārbaudes laikā izslē-dziet motoru un nonemiet aizdedzes sveces uzgali.
• Griešanas augstuma regulēšana veic, izmantojot riteņu augstuma regulēšanas mehānismu (13. att. / 14. poz.). Var noregulēt 5 dažādus griešanas augstumus.
• Pavelciet regulēšanas sviru uz āru un noregulējiet vajadzīgo griešanas augstumu. Svira nofiksējas vajadzīgajā pozīcijā (13. att.).

Pļaušanas virsmas sagatavošana

Pirms plaušanas rūpīgi apskatiet plaujamo virsmu. Novāciet akmeņus, kokus. kaulus, stieples, rotaļlietas un citus priekšmetus, kurus ierīce var aizmest.

8. Vadība

⚠️ levērībai!

Motoru piegādā bez ellas. Tādēl pirms lietošanas sākšanas noteikti iepildiet ellu. Šim nolūkam izmantojiet standarta universālo ellu (SAE 30). Pirms katras plaušanas reizes motorā jāpārbau-da ellas limenis.

Tāpat jāiepilda benzīns, jo arī tas nav iekļauts piegādes stāvoklī.

• Lai nepieļautu zāliena plaujmašīnas nejaušu iedarbināšanu, tā ir aprīkota ar motora bremzi (1. att., 3. poz.), kura jānospiež, pirms iedarbināt zāliena plaujmašīnu. Atlaižot motora bremzes sviru, tai jāatgriežas sākuma pozīcijā, un motors automātiski izslēdzas.
• Pievelciet motora bremzes sviru (3) un spēcīgi pavelciet aiz auklas startera (17). (14. att.) IEVĒRĪBAI! Nogriešanas nazis rotē arī ar atlaistu motora bremzes sviru, tiklīdz pavelk aiz auklas startera. Uzmaniet, lai neviena ķermeņa daļa / sveši priekšmeti neatrastos nogriešanas naža bīsta-majā zonā.

- Pirms jūs sākat plaut zālienu, jums vajadzētu vai-rākas reizes veikt šo procesu, lai pārliecinātos, vai viss pareizi darbojas.

⚠ BRĪDINĀJUMS

Katreiz, kad zāliena plaujmašīnai jāveic jebkādi regulēšanas un / vai labošanas darbi, pagaidiet, līdz nazis vairs negriežas.

Pirms katra regulēšanas, apkopes un labošanas darba izslēdziet motoru un atvienojiet aizdedzes sveces uzgali.

Piedziņas lietošana:

• Motora bremze (3): Izmantojiet sviru, lai izslēgtu motoru. Ja jūs atlaižat sviru, motors un nogriešanas nazis automātiski apstājas.
• Pirms faktiskās plaušanas jums vajadzētu vairāk-kārt pārbaudīt palaides / apturēšanas sviru. Pārlie-cinieties, vai velkamajai auklai ir brīva gaita.

Brīdinājuma norāde! Nogriešanas nazis rotē, kad iedarbina motoru.

Svarīgi! Pirms motora iedarbināšanas vairākas reizes pārvietojiet motora bremzi, lai pārbaudītu, vai apturēšanas aukla arī labi darbojas.

levērojiet! Motors ir izstrādāts zāles griešanas āt-rumam un zāles izsviešanai savācējgrozā, un ilgsto-šam motora darbmūžam

• Pārbaudiet ellas līmeni.
• Atveriet degvielas tvertnes vāku un uzpildiet benzīna tvertni (6) līdz degvielas tvertnes šcaurules apakšējam punktam ar apm. 1,4 litriem benzīna. Izmantojiet uzpildei piltuvi un mērtvertni. Nepārpildiet degvielas tvertni. Izmantojiet svaigu, tīru neetilēto degvielu.
  Nekādā ziņā nesajauciet ellu ar benzīnu. legādājieties degvielu, kuru jūs varat izlietot 30 dienu laikā, lai šādi garantētu degvielas svaigumu.
  levērojiet! Izmantojiet neetilētu normālo benzīnu ar maks. 5 % bioloģiskā etanola daļu.

⚠ BRĪDINĀJUMS

Vienmēr izmantojiet tikai vienu drošības benzīna kannu. Nesmēkējiet benzīna iepildīšanas laikā. Novāciet jebkādas ellas vai benzīna paliekas. Izslēdziet motoru pirms benzīna iepildīšanas un ľaujiet motoram dažas minūtes atdzist.

Motora iedarbināšana (14. att.)

• Pārliecinieties, vai aizdedzes vads ir pievienots pie aizdedzes sveces.

• Nostājieties aiz motora plaujmašīnas. Viena roka spiež motora bremzes sviru (3) līdz rokturim, otrai rokai jābūt uz auklas startera.

• ledarbiniet motoru ar auklas starteri (17). Šim nolū-kam izvelciet rokturi par apm. 10-15 cm (līdz ir jū-tama pretestība), pēc tam ar vienu rāvienu spēcīgi pavelciet. Ja motors neiedarbinās, vēlreiz pavelciet aiz roktura

• Sakarā ar aizsargslāni uz motora var rasties neliela dūmošana, ja jūs pirmoreiz izmantojat ierīci. Tas ir normāls process.

levērojiet! Vieglāka iedarbināšana zemākā temperatūrā, nospiežot sūknīsa pogu 20. att., (21). Lietojiet tikai aukstas ierīces gadījumā!

⚠ levērībai!

• Nelaujiet auklas starterim strauji atvirzīties atpakal.
• levērībai! Aukstos laika apstāklos var būt nepieciešams vairākkārt atkārtot palaišanas procesu.

Motora izslēgšana:

• Lai izslēgtu motoru, atlaidiet motora bremzes sviru (3) un pagaidiet līdz nazis apstājas.
• Noņemiet aizdedzes sveces uzgali no aizdedzes sveces (10), lai nepieļautu motora nejaušu iedarbināšanu.
• Pirms atkārtotas iedarbināšanas pārbaudiet motora bremzes trošu vilkmi. Pārbaudiet, vai trošu vilkme ir pareizi uzstādīta. Salocīta vai bojāta izslēgšanas trosīte jānomaina.

Pirms plaušanas

Svarīgas norādes!

• Pareizi sağërbieties. Uzvelciet stingrus apavus, nevis sandales vai sporta apavus.
• Pārbaudiet nogriešanas nazi. Nazis, kas ir salocīts vai citādi bojāts, jānomaina pret oriģinālu nazi.
• Uzpildiet benzīna tvertni ārpus telpām. Lietojiet iepildes piltuvi un mērtvertni. Noslaukiet pārlijušos benzīnu.
• Izlasiet un ievērojiet lietošanas instrukciju un norādes attiecībā uz motoru un papildierīcēm. Uzglabājiet instrukciju arī citiem ierīces lietotājiem pieejamā vietā.
• Izplūdes gāzes ir bīstamas. ledarbiniet motoru tikai ārpus telpām.
• Pārliecinieties, vai ir pieejami visi drošības mehānismi un vai tie arī labi darbojas.
• lerīci vajadzētu vadīt tikai vienai personali, kura tam arī ir piemērota.
• Slapjas zāles plaušana var būt bīstama. Plaujiet pēc iespējas sausu zāli.
• Norādiet citām personām vai bērniem uzturēties zināmā attālumā no plaujmašīnas.
• Nekad neplaujiet sliktos redzamības apstāklos.
• Pirms plaušanas paceliet no zemes apkārtējus, brīvi izvietotus priekšmetus, piem., akmenus, rotallietas, kokus, stieples utt.

Norādes par pareizu plaušanu

⚠️ levēribail Nekad neatveriet izsviešanas vāku, kad iztukšo savākšanas ierīci, un motors vēl darbojas. Rotējošais nazis var radīt savainojumus.

Vienmēr rūpīgi nostipriniet izsviešanas vāku un savācējgrozu. Noņemšanas laikā iepriekš izslēdziet motoru.

Vienmēr jāievēro drošības distance starp naža korpusu un lietotāju, ko nodrošina vadības rokturi. Īpaša piesardzība jāievēro plaušanas un kustības virziena mainīšanas laikā slīpumos un nogāzēs. levērojiet drošu pozīciju, valkājiet apavus ar neslīdošām, raupjām pazolēm un garas bikses. Vienmēr plaujiet šķērsām pret nogāzi.

Nogāzes, kuru slīpums pārsniedz 15 grādus, drošības apsvērumu dēl nedrīkst plaut ar zāliena plaujmašīnu.

Esiet īpaši piesardzīgs, virzoties atmuguriski un vel-kot zāliena plaujmašīnu. Paklupšanas risks!

Mulčēšana

Mulčešanas laikā nopļautais materiāls tiek sasmalcināts slēgtā plaujmašīnas korpusā un atkārtoti izkliedēts uz zāliena. Zāles savākšana un utilizēšana nav nepieciešama.

⚠ NORĀDE! Mulčēšana ir iespējama nosacīti īsam zālienam.

Lai lietotu mulčēšanas funkciju, atkabiniet savācē-jgrozu (16) un iebīdiet mulčēšanas adapteri (10.-12. att. / 19) izsviešanas atverē, un aizveriet izsviešanas vāku (15).

Plaušana

Płaujiet tikai ar asiem, nevainojamiem nažiem, lai zā-les stiebri nenospurst un zāliens neklūst dzeltens.

Lai panāktu rūpīgu plaušanas veidu, vadiet zāliena plaujmašīnu iespējami taisnās joslās. Turklāt šīm joslām vienmēr vajadzētu pārklāties par dažiem centimetriem, lai nepaliktu nekādas svītras.

Uzturiet tīru plaujmašīnas korpusa apakšpusi un noteikti noņemiet zāles nogulsnējumus. Nogulsnējumi apgrūtina palaišanas procesu, negatīvi ietekmē plaušanas kvalitāti un zāles izsviešanu.

Nogāzēs plaušanas josla jānobrauc škērsām pret nogāzi. Zāliena plaujmašīnas noslīdēšanu ir iespējams novērst ar slīpo pozīciju uz augšu. Izvēlieties griešanas augstumu atkarībā no faktiskā zāliena garuma. Izpildiet vairākus caurgājienus, tā ka vienā reizē nopļauj maksimāli 4 cm zāliena.

Pirms veic jebkādas naža pārbaudes, izslēdziet motoru. Atcerieties, ka nazis vēl dažas sekundes turpina griezties pēc motora izslēgšanas. Nekad nemēginiet apturēt nazi.

Regulāri pārbaudiet, vai nazis ir pareizi nostiprināts, ir labā stāvoklī un labi uzasināts. Ja tas tā nav, tad uzasiniet vai nomainiet to. Ja kustībā esošais nazis saduras ar kādu priekšmetu, izslēdziet zāliena plaujmašīnu un pagaidiet, līdz nazis pilnīgi apstājas. Pēc tam pārbaudiet naža un naža turētāja stāvokli. Ja tas ir bojāts, tas jānomaina.

Norādes par plaušanu:

• Uzmanieties no cietiem priekšmetiem. Zāliena plaujmašīna varētu tikt bojāta, vai varētu rasties savainojumi.
• Karsts motors, izplūdes kolektors vai piedziņa var izraisīt apdegumus. Tātad nepieskarieties.
• Nogāzēs vai stāvā teritorijā plaujiet uzmanīgi.
• Plaujiet tikai pietiekamos gaismas apstāklos.
• Pārbaudiet plaujmašīnu, nazi un citas daļas, ja esat sadūries ar svešķerneni, vai ja ierīce vibrē spēcīgāk nekā parasti.
• Neveiciet nekādas iestatījumu izmainas vai labošanas darbus, iepriekš neizslēdzot motoru. Atvienojiet aizdedzes vada kontaktspraudni.
• Uz cela vai cela tuvumā uzmanieties no celu satiksmes. Nevērsiet zāles izsviešanu uz cela pusi.
• Nepieļaujiet tādas vietas, kurās riteniem vairs nav saķeres, vai plaušana nav droša. Pirms virzīšanās atmuguriski pārliecinieties, vai aiz jums nav mazi bērni.
• Biezā, augstā zālē noregulējiet maksimālo griešanas pakāpi un plaujiet lēnāk. Pirms zāles vai citu aizsprostojumu izņemšanas izslēdziet motoru un atvienojiet aizdedzes vadu.
• Nekad nenoņemiet daļas, kas paredzētas drošībai.
• Nekad neiepildiet benzīnu, ja motors ir karsts vai darbojas

Savācējgroza iztukšošana

Savācējgrozam (16) ir uzpildes līmeņa indikators (16. att.). Tas tiek atvērts ar plaujmašīnas darbības ĝenerēto gaisa plūsmu. Ja plaušanas laikā vāks (16. att.) aizkrīt ciet, tad savācējgrozs (16) ir pilns, un to vajadzētu iztukšot. Lai nodrošinātu uzpildes līmeņa indikatora nevainojamu darbību, zem vāka esošajiem caurumiem vienmēr vajadzētu būt tīriem un caurlaidīgiem.

Tiklīdz plaušanas laikā paliek guļus zāles paliekas, jāiztukšo savācējgrozs.

⚠ BRĪDINĀJUMS

Pirms savācējgroza noņemšanas izslēdziet motoru un pagaidiet, līdz nazis pilnīgi apstājas.

Lai noņemtu savācējgrozu (16), ar vienu roku paceliet izsviešanas vāku (15), ar otru roku aiz rokturi pārnēsāšanai izņemiet savācējgrozu (16) (16. att.). Atbilstoši drošības noteikumiem izsviešanas vāks (15) savācējgroza atkabināšanas laikā aizkrīt ciet un noslēdz aizmugurējo izsviešanas atveri.

Ja turklāt atverē aizkeras zāles paliekas, tad motora vieglākai iedarbināšanai ir lietderīgi pavilkt zāliena plaujmašīnu atpakal par apt. 1 m. Nopļautā materiāla paliekas plaujmašīnas korpusā un uz darba instrumenta nenoņemiet ar roku vai ar kājām, bet gan ar piemērotiem palīglīdzekļiem, piem., suku vai rokas slotinu.

Lai garantētu labu savākšanu, tad pēc lietošanas jānotīra savācējgrozs (16) un īpaši gaisa režgis. lekabiniet savācējgrozu (16) tikai ar izslēgtu motoru un apstādinātu griezējinstrumentu.

Ar vienu roku paceliet izsviešanas vāku (15), ar otru roku turiet aiz roktura savācējgrozu (16) un iekabiniet no augšas. (9. att.)

Pēc plaušanas

• Vienmēr vispirms ľaujiet motoram atdzist, pirms zāliena plaujmašīnu novieto slēgtā telpā. Pirms novietošanas glabāšanā noņemiet zāli, lapas, ziedi un ellu. Nenovietojiet nekādus citus priekšmetus uz plaujmašīnas.
• Pirms atkārtotas lietošanas pārbaudiet visas skrūves un uzgriežņus. Valīgās skrūves stingri jāpievelk.
• Pirms atkārtotās lietošanas iztukšojiet savācējgrozu (16).
• Atvienojiet aizdedzes sveces uzgali, lai novērstu neatļautu lietošanu.
• levērojiet, lai plaujmašīnu nenovietotu blakus bīsta-mības avotam. Gāzes izplūde var izraisīt sprādzienus.
• Labošanas darbos drīkst izmantot tikai originālās daļas vai tādas, kuras ir atlāvis ražotājs (skatiet adresi garantijas sertifikātā).
• Plaujmašinas ilgākas nelietošanas laikā iztukšojiet benzīna tvertni ar benzīna nosūkšanas sūkni.
• Veiciet ierīces ellošanu un apkopi.

9. Apkope un tīrīšana

• Regulāra, rūpīga tehniskā uzturēšana ir nepieciešama, lai nemainīgi garantētu ierīces drošības līmeni un jaudu.
• Nodrošiniet to, lai visi uzgriežni, tapas un skrūves būtu stingri pievilktas un ierīce atrastos drošā darba stāvoklī.
• Regulāri pārbaudiet zāles savākšanas mehānismu, vai nav nodiluma un darbderīguma zuduma. Regulāri notīriet savācējgrozu ar ūdeni, un ħaujiet tam labi nožūt.
• Drošības apsvērumu dēļ nomainiet nolietotas vai bojātas daļas.
• Ilgākas glabāšanas vai apkopes gadījumā iztukšojiet degvielas tvertni. To vajadzētu veikt ārpus telpām ar benzīna nosūkšanas sūkni (var iegādāties būvmateriālu veikalos).

⚠ BRĪDINĀJUMS

Nekad nestrādājiet pie aizdedzes sistēmas strāvu vadošajām dalām vai nepieskarieties tām motora darbības laikā. Pirms visiem apkopes un kopšanas darbiem nonemiet aizdedzes sveces uzgali no aizdedzes sveces. Nekad neveiciet nekādus darbus darbībā esošai ierīcei. Darbus, kas nav aprakstīti šajā lietošanas instrukcijā, vajadzētu veikt tikai pilnvarotā specializētajā darbnīcā.

Tīrīšana

Plaujmašīnu vajadzētu pamatīgi notīrīt pēc katras lietošanas. Īpaši apakšpusi un naža stiprinājumu. Šim nolūkam sagāziet zāliena plaujmašīnu uz kreiso sānu un novāciet zāles paliekas.

Vai notīriet ierīci ar ūdeni šādā veidā.

• Nonemiet mulčešanas ieliktni / zāles savācējmaisu.
• Uzlieciet šlūtenes pieslēguma detaļu uz plaujmašīnas (w) un atveriet ūdens krānu. (23. att.)
• ledarbiniet plaujmašīnu un izslēdziet plaujmašīnu pēc apm. 30 sek. Rotējošā nažu sija sviež ūdeni pret plaujmašīnas apakšpusi un tādējādi to tīra.
• Aizveriet ūdens krānu un noņemiet šlūtenes pieslēguma detaļu.
• Virspusi notīriet ar lupatiņu (neizmantojiet asus priekšmetus).

Norāde! Pirms jūs zāliena plaujmašīnu sagāžat uz sānu, pilnīgi iztukšojiet degvielas tvertni ar benzīna nosūkšanas sūkni. Zāliena plaujmašīnu nedrīkst sagāzt vairāk par 90 grādiem. Visvieglāk notīriet netīrumus un zāli uzreiz pēc plaušanas. Piekaltušas zāles paliekas un netīrumi var negatīvi ietekmēt plaušanas režīmu. Pārbaudiet, vai zāles izsviešanas kanāls ir brīvs no zāles paliekām, un pēc vajadzības notīriet tās. Nekad netīriet plaujmašīnu ar ūdens strūklu vai spiediena ūdens strūklas tīrīšanas aparātu. Motoram jāpaliek sausam.

Nedrīkst izmantot koroziju izraisošus tīrīšanas līdzeklus, piem., aukstās tīrīšanas līdzekli vai skalošanas benzīnu.

Riteņu asis un riteņu rumbas

- Tās vajadzētu vienreiz sezonā notīrīt un mazliet ieziest.

Nazis

Drošības apsvērumu dēl uzticiet nazi asināt, balansēt un uzstādīt tikai pilnvarotā specializētajā darbnīcā. Lai iegūtu optimālu darba rezultātu, ir ieteicams reizi gadā uzticēt veikt naža pārbaudi.

Naža nomaiņa (17. att.)

Nomainot griezējinstrumentu, drīkst izmantot tikai ori- ginālās rezerves daļas.

Naža nomainas laikā lietojiet cimdus, lai nepieļautu grieztus savainojumus.

Nekad neuzstādiet citu nazi.

• Pirms asmens noņemšanas iztukšojiet benzīna tvertni.
• Iznemiet skrūvi, lai nomainītu asmeni.
• levietojiet atpakal visu tā, kā parādīts 17 .att. Pienācīgi nostipriniet skrūvi. Nostiprināšanas griezes spēks ir 45 Nm. Nomainiet arī asmens skrūvi, kad nomaināt asmeni.

Bojāts nazis

Ja, neskatoties uz visu piesardzību, nazis tomēr ir nonācis saskarē ar škērsli, uzreiz izslēdziet motoru un nonemiet aizdedzes sveces uzgali.

Sagāziet plaujmašīnu uz sāniem un pārbaudiet, vai nazim nav bojājuma. Bojāti vai saliekti naži jānomai-na. Nekad atkārtoti neiztaisnojiet saliekto nazi. Nekad nestrādājiet ar saliektu vai stipri nolietotu nazi, tas izraisa vibrācijas, un sekas var būt plaujmašīnas turpmākie bojājumi.

⚠️ levērībai! Darbā ar bojātu nazi pastāv savainoša-nās risks.

Naža pārslīpēšana

Naža griezejmalas var pārslīpēt ar metāla vīli. Lai nepieļautu nelīdzsvarotību, slīpēšanu vajadzētu veikt tikai pilnvarotā specializētajā darbnīcā.

Ellas līmeņa pārbaude

⚠️ levērībail Nekad nelietojiet motoru bez ellas vai ar pārāk mazu ellas daudzumu. Tas var izraisīt nopietnus motora bojājumus. Izmantojiet tikai motorellu SAE 30.

Ellas līmeņa pārbaude (18. att.):

• Zāliena plaujmašīnu novietojiet uz līdzenas, taisnas virsmas.
• Izdarot griešanu pa kreisi, noskrūvējiet ellas mērstieni (12) un noslaukiet mērstieni. levietojiet mērstieni līdz galam atpakaļ iepildes īscaurulē, neaizskrūvējiet.
• Izvelciet mērstieni un nolasiet ellas līmeni horizontālā pozīcijā. Ellas līmenim vienmēr jāatrodas ellas mērstiena (12) robežās starp atzīmēm max un min.

Ellas maina (23. att.)

• Motorellas maiņu vajadzētu veikt reizi gadā pirms sezonas sākuma iesildītam un izslēgtam motoram.
• Izmantojiet tikai motorellu (SAE 30).
• Iztukšojiet benzīna tvertni (ar benzīna nosūkšanas sūkni)
• Novietojiet lēzenu eļļas savācējvannu (min. 1 litra tilpums) zāliena plaujmašīnas priekšā.

• Izskrūvējiet ellas mērstieni un sagāziet plaujmašīnu tiktāl, līdz visa ellā būs izplūdusi savācējvannā.

• Pēc tam iepildiet svaigu motorellu līdz ellas mērstiena augšējai atzīmei (apm. 0,35 l), nepārpildiet ierīci.

• levērībai! Neieskrūvējiet ellas mērstieni ellas līmeṇa pārbaudei, bet gan ievietojiet tikai līdz vītnei.

Nolietotā ella jäutilizē atbilstoši spēkā esošajiem noteikumiem.

Siksnu tīrīšana (17., 19. att.)

Tikai zāliena plaujmašinām ar piedziņu

• Izskrūvējot skrūves, noņemiet nazi un pārvada apvalku.
• Vienreiz līdz divreiz gadā notīriet pārvada elementus un kīlsiksnas ar suku vai saspiesto gaisu.
• Piestipriniet atpakal pārvada korpusu un nazi, izmantojot skrūves.

Trošu vilkmju kopšana un regulēšana

Biežāk ieeļlojiet trošu vilkmes un pārbaudiet to gaitas vieglumu.

Gaisa filtra apkope (20. att.)

Netīri gaisa filtri niecīgās, karburatoram pievadītās gaisa plūsmas rezultātā samazina motora jaudu. Tādēl ir nepieciešama regulāra pārbaude.

Gaisa filtru vajadzētu pārbaudīt ik pēc 25 darba stundām, un pēc vajadzības tīrīt. Loti putekļaina gaisa gadījumā gaisa filtrs jāpārbauda biežāk.

Nonemiet gaisa filtra pârsegu un iznemiet sūkla filtru. Nomainiet gaisa filtru, lai nepieļautu priekšmetu iekrišanu gaisa ieplūdē (20. att.).

levērībai! Nekad netīriet gaisa filtru ar benzīnu vai degošiem škīdinātājiem. Tīriet gaisa filtru tikai ar sa- spiesto gaisu vai, to izpurinot.

Aizdedzes sveces apkope (21. att.)

Pirmoreiz pārbaudiet aizdedzes sveci pēc 10 darba stundām, vai nav piesārnojuma, un, ja nepieciešams, notīriet to ar vara stieplu suku. Pēc tam veiciet aizdedzes sveces apkopi ik pēc 50 darba stundām.

Nonemiet aizdedzes sveces uzgali, izdarot griešanās kustību. Izņemiet aizdedzes sveci (10), izmantojot aizdedzes sveces atslēgu.

Izmantojot spraugmēru, noregulējiet atstatumu 0,75 mm (0,030"). Piestipriniet atpakal aizdedzes sve- ci (10) un uzmaniet, lai to pārāk spēcīgi nepievilktu.

Motora bremzes svira (1. att.)

Motors ir aprikots ar mehānisku bremzi (3), kura regulāri jāpārbauda. Atlaižot bremžu sviru, nazim jāapstājas 7 sekunžu laikā, ja tas tā nav, ierīci izmantot nedrīkst. Vērsieties pilnvarotā tirdzniecības uzņēmu-mā.

Pārliecinieties, vai visa darbmūža laikā ierīce atrodas nevainojamā stāvoklī. Nelietpratīga apkope var radīt dzīvībai bīstamus savainojumus.

Labošanas darbs

Pēc labošanas darba vai apkopes pārliecinieties, vai ir piestiprinātas un ir nevainojamā stāvoklī daļas, kas attiecas uz drošības tehniku. Savainojumiem bīsta-mās daļas uzglabājiet citām personām un bērniem nepieejamā vietā.

levērībai! Saskaņā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojā-jumiem, kas radušies nelietpratīgu labošanas darbu vai originālo rezerves dalu neizmantošanas dēļ.

Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem.

Darbības laiki

levērojiet likumdošanas prasības, kas regulē zāliena plaujmašīnu darbības laikus, kas konkrētās vietās var būt atškirīgi.

Svarīga norāde remonta gadījumā:

Veicot ierīces piegādes atgriešanu remonta veikša-nai, ievērojiet, ka ierīce drošības apsvērumu dēl tehniskās apkalpošanas stacijai jānosūta bez ellas un bez benzīna.

Rezerves daļu pasūtišana

Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šādu informāciju:

• lerīces tips
• lerīces preces numurs

Rezerves daļas / piederumi

Zāliena plaujmašīnas nazis - preces Nr.: 7911200617

Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošās detaļas*: Aizdedzes svece, gaisa filtrs, benzīna filtrs, nazis, kīlsiksnas

* nav obligāti iekļauts piegādes komplektā!

10. Glabāšana

• Nekad neuzglabājiet zāliena plaujmašīnu, kam degvielas tvertnē ir benzīns, ēkās, kurās benzīna tvaiki var nonākt kontaktā ar atklātu uguni vai dzirkstelēm.
• Laujiet motoram atdzist, pirms novietojat zāliena plaujmašīnu slēgtās telpās.
• Lai nepieļautu ugunsbīstamību, uzturiet motoru, izplūdes kolektoru un zonu ap degvielas tvertni brīvu no zāles, lapām vai izplūstošas ziežvielas (eļļas).

Sagatavošanas darbi zāliena plaujmašīnas novietošanai glabāšanā

Brīdinājuma norāde! Nenoteciniet benzīnu slēgtās telpās, uguns tuvumā vai smēkēšanas laikā. Gāzes tvaiki var izraisīt sprādzienus vai degšanu.

• Iztukšojiet benzīna tvertni ar benzīna nosūkšanas sūkni.
• ledarbiniet motoru un ľaujiet tam darboties tik ilgi, līdz tiek izlietots atlikušais benzīns.
• Pēc katras sezonas veiciet ellas maiņu. Šim nolū-kam noteciniet nolietoto motoreļļu no silta motora un papildiniet jaunu.
• Nonemiet aizdedzes sveci no cilindra galvas.
• Ar ellas kannu iepildiet apm. 20 ml ellas cilindrā.
• Lēnām pavelciet startera rokturi, tā ka ellā aizsargā cilindru tā iekšpusē.
• leskrūvējiet atpaka! aizdedzes sveci.
• Notīriet cilindra dzesētājribas un korpusu.
• Notīriet visu ierīci, lai pasargātu emaljas krāsu.
• Uzglabājiet ierīci labi vēdinātā laukumā vai vietā.

Zāliena plaujmašīnas sagatavošana transportē-šanai (22. att.)

• Iztukšojiet benzīna tvertni ar benzīna nosūkšanas sūkni.
• Laujiet motoram darboties tik ilgi, līdz tiek izlietots atlikušais benzīns.
• Iztukšojiet motorellu no silta motora.
• Nonemiet aizdedzes sveces uzgali no aizdedzes sveces.
• Notīriet cilindra dzesētājribas un korpusu.
• Atkabiniet auklas starteri (17) no āka. Atbrīvojiet ātdarbības iespīlēšanas sviru (5) un atlociet uz leju augšējo rokturi. Turklāt ievērojiet, ka pārlikšanas laikā trošu vilkmes nedrīkst pārlocīt.
• Aptiniet vairākas gofrēta kartona kārtas starp rokturi un motoru, lai nepielautu beršanos.

11. Likvidācija un atkārtota izmanto-šana

Ierīce atrodas iepakojumā, lai izvairītos no bojāju-miem transportēšanas laikā. lepakojums ir izejma-teriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē.

Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

12. Traucējumu novēršana

Trūkumu atklāšana

Tabulā ir redzamas iespējamās kļūdas, to iespējamais iemesls un novēršanas iespējas. Ja jūs tomēr nevarat novērst problēmu, konsultējieties ar speciālistu.

⚠ UZMANĪBU!

Vispirms izslēdziet motoru un atvienojiet aizdedzes vadu, pirms veicat kontroles vai regulējumus.

⚠ UZMANĪBU!

Ja pēc regulēšanas vai labošanas darba motors ir darbojies vairākas minūtes, atcerieties, ka izplūdes kolektors un citas daļas ir karstas. Tātad nepieskarieties, lai nepieļautu apdegumus.

Svarīga norāde remonta gadījumā:

Veicot ierīces piegādes atgriešanu remonta veikšanai, ievērojiet, ka ierīce drošības apsvērumu dēl tehniskās apkalpošanas stacijai jānosūta bez ellas un bez benzīna.

Traucējums lespējamais cēlonis Novēršana
Nemierīga darbība, stipra ierīces vibrācija	Valīgas skrūvesValīgs naža stiprinājumsNelīdzsvarots nazis	Pārbaudiet skrūvesPārbaudiet naža stiprinājumuNomainiet nazi
Motors nedarbojas	Nav nospiesta motora bremzes sviraAkseleratora sviras nepareizs stāvoklisBojāta aizdedzes sveceTukša degvielas tvertnePiesārņota degvielaAuksta apkārtneBojāts motors	Nospiediet motora bremzes sviruPārbaudiet iestatījumuNomainiet aizdedzes svecilepildiet degvieluIztukšojiet benzīna tvertni un uzpildiet ar tīru degvieluNospiediet sūknīša pogu (ja ir pieejama)Vērsieties pilnvarotajā klientu servisā
Motors darbojas nemierīgi	Netīrs gaisa filtrsPiesārņota aizdedzes svece	Iztīriet gaisa filtruNotīriet aizdedzes sveci
Zāliens klūst dzeltens, nevienmērīga plaušana	Nazis ir neassPārāk mazs griešanas augstums	Uzasiniet naziNoregulējiet pareizo augstumu
Zāles izsviešana nav rūpīga	Pārāk zems griešanas augstumsNolietots nazisAizsprostots savācējgrozs	Noregulējiet augstumuNomainiet naziIztukšojiet savācējgrozu vai atbrīvojiet aizsprostojumu

Acimredzami defekti ir jäpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdīzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņenamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas

defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadiņumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
