LIETOŠANAS INSTRUKCIJA LMO 3646 Battery Set Kärcher

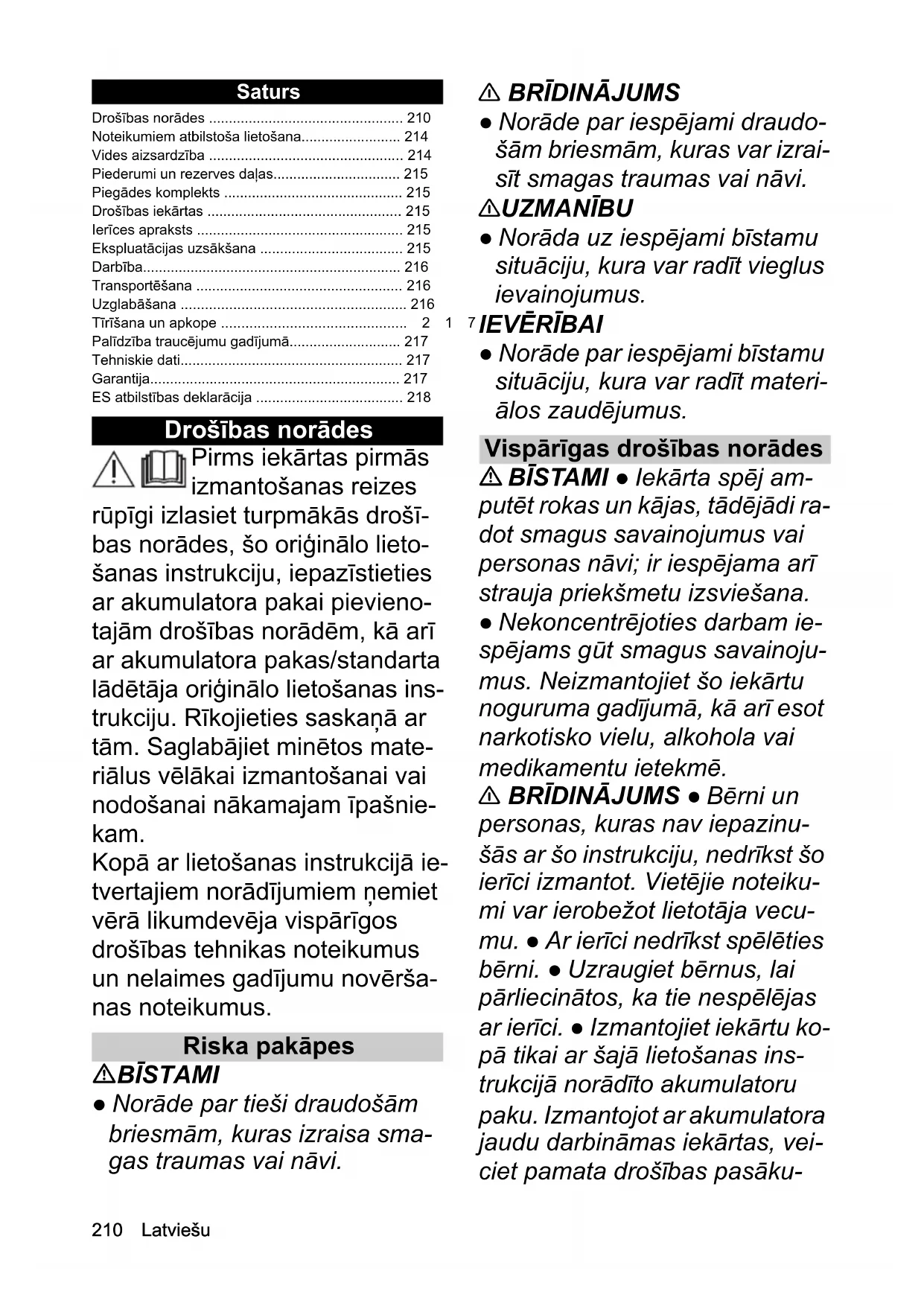

Kaal (akupakita) kg 19,8 Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser210 Latviešu Saturs Drošības norādes Pirms iekārtas pirmās izmantošanas reizes rūpīgi izlasiet turpmākās drošī- bas norādes, šo oriģinālo lieto- šanas instrukciju, iepazīstieties ar akumulatora pakai pievieno- tajām drošības norādēm, kā arī ar akumulatora pakas/standarta lādētāja oriģinālo lietošanas ins- trukciju. Rīkojieties saskaņā ar tām. Saglabājiet minētos mate- riālus vēlākai izmantošanai vai nodošanai nākamajam īpašnie- kam. Kopā ar lietošanas instrukcijā ie- tvertajiem norādījumiem ņemiet vērā likumdevēja vispārīgos drošības tehnikas noteikumus un nelaimes gadījumu novērša- nas noteikumus. Riska pakāpes BĪSTAMI ● Norāde par tieši draudošām briesmām, kuras izraisa sma- gas traumas vai nāvi.

● Norāde par iespējami draudo- šām briesmām, kuras var izrai- sīt smagas traumas vai nāvi. 몇 UZMANĪBU ● Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

• ● Norāde par iespējami bīstamu situāciju, kura var radīt materi- ālos zaudējumus. Vispārīgas drošības norādes BĪSTAMI ● Iekārta spēj am- putēt rokas un kājas, tādējādi ra- dot smagus savainojumus vai personas nāvi; ir iespējama arī strauja priekšmetu izsviešana. ● Nekoncentrējoties darbam ie- spējams g ūt smagus savainoju- mus. Neizmantojiet šo iekārtu noguruma gadījumā, kā arī esot narkotisko vielu, alkohola vai medikamentu ietekmē. 몇 BRĪDINĀJUMS ● Bērni un personas, kuras nav iepazinu- šās ar šo instrukciju, nedrīkst šo ierīci izmantot. Vietējie noteiku- mi var ierobežot lietotāja vecu- mu. ● Ar ierīci nedrīkst spēlēties bērni. ● Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci. ● Izmantojiet iekārtu ko- pā tikai ar šajā lietošanas ins- trukcijā norādīto akumulatoru paku. Izmantojot ar akumulatora jaudu darbināmas iekārtas, vei- ciet pamata drošības pasāku- Drošības norādes p. 210
• Noteikumiem atbilstoša lietošana p. 214
• Vides aizsardzība p. 214
• Piederumi un rezerves daļas p. 215
• Piegādes komplekts p. 215
• Drošības iekārtas p. 215
• Ierīces apraksts p. 215
• Ekspluatācijas uzsākšana p. 215
• Darbība p. 216
• Transportēšana p. 216
• Uzglabāšana p. 216
• Tīrīšana un apkope p. 217
• Palīdzība traucējumu gadījumā p. 217
• Tehniskie dati p. 217
• Garantija p. 217
• ES atbilstības deklarācija Latviešu 211 mus, kas palīdz samazināt savainojumu un ugunsgrēka ris- ku, kā arī akumulatora iztecēša- nas iespējamību. ● Izmantojot iekārtu, uzvelciet biezas bikses ar garām starām, apģērbu ar ga- rām piedurknēm un neslīdošus zābakus. Nestrādājiet basām kājām! Nevalkājiet sandales vai šortus. Izvairieties no cieši pie- guloša apģērba vai apģērba ar šņorēm vai siksnām. ● Izmanto- jiet aizsargbrilles vai drošības brilles ar sānu aizsardzību. ● Strādājot nogāzē, vienmēr va- diet iekārtu šķērsām pļaujama- jam laukumam. Ja izmantojot iekārtu nogāžu pļaušanai tā tiek vadīta uz augšu vai leju, pastāv smagu savainojumu gūšanas risks. ● Strādājot ar iekārtu, ne- drīkst skriet; jāpārvietojas ieša- nas ātrumā. Stāviet stabilā un drošā pozīcijā, saglabājot līdz- svaru, jo īpaši strādājot uz nogā- zēm. ● Negadījuma iespējamība paslīdot. Neizmantojiet iekārtu nogāžu un grāvju malās, kā arī pārlieku stāvu kāpumu vai slī pu- mu gadījumā. 몇 UZMANĪBU ● Rūpīgi iepazīs- tieties ar iekārtas vadības ele- mentiem un iekārtas atbilstošas lietošanas principiem. Darba vietas drošība BĪSTAMI ● Pastāv iespējamī- ba gūt smagus savainojumus, ja no pļaušanas asmeņiem lielā āt- rumā tiek izsviesti priekšmeti, vai pļaušanas aprīkojumā sapi- nas stieples vai auklas. Pirms ie- kārtas izmantošanas rūpīgi pārbaudiet pļaujamo laukumu – aizvāciet no tā visus bīstamos priekšmetus, piemēram, akme- ņus, zarus, metāla priekšmetus, stieples, kaulus vai rotaļlietas. ● Iekārtu aizliegts izmantot, ja 15 m rādiusā no tās atrodas per- sonas (jo īpaši bērni) vai dzīvnie- ki, jo asmeņu strauji izsviesti priekšmeti var radīt apdraudēju- mu. ● Sprādzienbīstamība. Ie- kārta rada dzirksteles, kas var aizdedzināt putekļus, gāzes vai tvaikus. Neizmantojiet iekārtu sprādzienbīstamā vidē, kurā at- rodas uzliesmojoši šķidrumi, gā- zes vai putekļi. ● Smagi negadījumi, kuros iesaistīti bēr- ni. Iekārta un tās darbība var piesaistīt pastiprinātu bērnu uz- manību. Vienmēr paturiet bēr- nus savā redzes lokā, jo bērni ne vienmēr mēdz atrasties tur, kur jūs tos redzējāt pēdējo reizi. 몇 BRĪDINĀJUMS ● Neizman- tojiet ierīci, ja zāle ir mitra, kā arī lietus laikā. ● Nelietojiet ierīci, ja pastāv zibens spēriena draudi. ● Vienmēr pļaujiet tikai dien- nakts gaišajā laikā vai tad, ja ir pieejams labs mākslīgais ap-212 Latviešu gaismojums. ● Nepieļaujiet bēr- nu klātbūtni pļaušanas zonā. Uzticiet bērnu pieskatīšanu citai pieaugušai personai, kas nav ie- saistīta pļaušanas procesā, kā arī saglabājiet modrību un izslē- dziet iekārtu, ja pļaušanas zonā ierodas bērns. ● Ievērojiet pie- sardzību, tuvojoties nepārredza- miem stūriem, krūmājiem, kokiem vai objektiem, kas ap- grūtina pārredzamību. IEVĒRĪBAI ● Iekārtas izmanto- tājs uzņemas pilnu atbildību par negadījumiem ar citām perso- nām vai to īpašumu. Droša ekspluatācija BĪSTAMI ● Pirms katras ie- kārtas izmantošanas reizes pār- liecinieties, ka tās asmeņi, asmeņu skrūves un asmeņu vie- nība nav nolietota vai bojāta. ●  Kategoriski aizliegts bloķēt ie- slēgšanas/izslēgšanas slēdzi IESLĒGTĀ pozīcijā – šāda dar- bība ir ļoti bīstama. ● Iekārtu drīkst vilkt uz aizmuguri tikai ga- lējas nepieciešamības gadīju- mā. Ja iekārtu nepieciešams pārvietot prom no sienas vai cita šķēršļa, vispirms paskatieties uz zemi, lai pārliecinātos, ka nepa- klupsiet vai nepārbrauksiet ar ie- kārtu p āri kājām. ● Draudi nonākt saskarē ar brīvi pieeja- miem asmeņiem vai saņemt trie- cienu no izsviestiem priekšmetiem. Motora ieslēgša- nas brīdī vai tā darbības laikā nemēģiniet sagāzt iekārtu. Ja sagāšana ir absolūti nepiecieša- ma, piemēram, lai atvieglotu darbības uzsākšanu, paceliet ie- kārtas priekšpusi par 5 cm. Šim nolūkam uzmanīgi spiediet rok- turi virzienā uz leju. Pirms pļau- šanas uzsākšanas, iekārta jānovieto normālā ekspluatāci- jas pozīcijā (t.i. – visiem četriem riteņiem jāsakaras ar zemi). ● Naži, kas nonāk saskarē ar strāvu vadošiem kabeļiem, var vadīt strāvu uz atklātām ierīces metāla daļām un izraisīt strāvas triecienu. 몇 BRĪDINĀJUMS ● Iekārtas asmeņi ir asi. Veicot izstādīša- nu, nomaiņu, tīrīšanu vai skrūvju pozīciju pārbaudi, darbojieties uzmanīgi un lietojiet stingrus aiz- sardzības cimdus. ● Lai sagla- bātu līdzsvarojumu, vienmēr nomainiet visu nolietotās vai bo- jātās detaļas komplektu. ● Pār- liecinieties, lai iekārta būtu droša ekspluatācijai, regulāri pārbau- dot, vai visas tapas, uzgriežņi un skrūves ir cieši pievilktas. ● Pirms iekārtas izmantošanas nomainiet nolietotās vai bojātās detaļas. ● Nekādā gadījumā ne- izmantojiet iekārtu, ja uz roktura esošais ieslēgšanas/izslēgša- nas slēdzis nedarbojas kā pare- dzēts (to nevar ieslēgt/izslēgts). ● Neizmantojiet iekārtu ar varu.Latviešu 213 ● Iekārtas sagāšanu, lai pārvie- totu to uz vai no pļaujamās zo- nas, kā arī šķērsojot citu pamatni (kas nav zāle) drīkst veikt tikai tad, ja ir pārtraukta as- meņu rotācija, izslēdzot motoru. ● Pirms šķērsot ar granti klātu virsmu, vienmēr apturiet asme- ņu rotāciju. ● Nekad neizmanto- jiet iekārtu, ja tās aizsargaprīkojums ir bojāts vai nav uzstādītas drošības ierīces, piemēram, deflektori un/vai zā- les savākšanas tvertne. ● Netu- riet rokas vai kājas rotējošu detaļu tuvumā vai zem tām. Pie- slēdziet motoru atbilstoši ins- trukcij ā ietvertajām norādēm. ● Nekad nemēģiniet pacelt vai pārnest iekārtu, ja ir ieslēgts tās motors. ● Nelīdzena teritorija palielina paslīdēšanas un nega- dījumu iespējamību. Centieties izvairīties no bedrēm, vagām, nelīdzenumiem, akmeņiem vai citiem apslēptiem objektiem. ● Ieslēdziet iekārtu tikai tad, kad atrodaties drošā zonā aiz roktu- ra. Visiem četriem riteņiem jāat- rodas uz zemes. Zāles izmešanas atvere ne- drīkst būt atsegta: tai jābūt pie- slēgtai zāles uztveršanas tvertnei vai nosegam. Pļaušanas korpusa tuvumā nav nevienas personas rokas un kājas. ● Izslēdziet motoru un izņemiet drošības atslēgu. Pārliecinieties, lai visas kustīgās detaļas būtu pilnībā apstājušās: Vienmēr, kad iekārta tiek at- stātas bez uzraudzības, ie- skaitot brīžus, kad tiek iztukšota zāles savākšanas tvertne. Pirms asmeņu blokādes no- vēršanas vai zāles izmešanas atveres tīrīšanas. Pirms iekārtas pārbaudes, tīrī- šanas vai veicot ar to jebkā- dus citus darbus. Pēc tam, ja iekārta nonākusi saskarē ar svešķermeni. Pirms iekārtas atkārtotas ie- slēgšanas pārbaudīt, vai tai nav radīti bojājumi; radītie bo- jājumi jānovērš. Pirms zāles savākšanas tvert- nes noņemšanas vai zāles iz- mešanas atveres pārsega noņemšanas. Ja iekārta sāk netipiski vibrēt. Nekavējoties pārbaudiet ie- kārtu: – Vai detaļas nav kļuvušas va- ļīgas. Ja nepieciešams, pie- velciet vaļīgās detaļas. – Vai nav radušies bojājumi (jo īpaši asmeņiem). Veiciet bo- jāto detaļu remontu vai no- maiņu. 몇 UZMANĪBU ● Regulāri pār- baudiet, vai zāles savākšanas tvertne nav bojāta vai nolietota.214 Latviešu IEVĒRĪBAI ● Pārliecinieties, lai montāžas vai roktura sakļauša- nas laikā nekādā gadījumā ne- tiktu iespiests vai kādā citā veidā bojāts motora vadības kabelis. Neapzinātais apdraudējums p. 218

● Pat tad, ja iekārta tiek lietota atbilstoši aprakstītajiem notei- kumiem, joprojām pastāv ne- apzināts apdraudējums. Iekārtas lietošanas laikā var rasties turpmākie draudi: Vibrācijas var radīt savainoju- mus. Katram darba veidam iz- mantojiet piemērotus instrumentus, izmantojiet pa- redzētos rokturus, kā arī iero- bežojiet darba un ekspozīcijas laiku. Troksnis var izraisīt dzirdes traucējumus. Izmantojiet dzir- des aizsardz ības līdzekļus un ierobežojiet radīto slodzi. Savainojumi, nonākot saskarē ar asmeņiem. Savainojumi, ko rada strauji izsviesti priekšmeti. Neapzinātā apdraudējuma samazināšana 몇 UZMANĪBU ● Ilgāks ierīces lietošanas il- gums var radīt vibrācijas izrai- sītus asinsrites traucējumus rokās. Vispārēji ieteicamu apa- rāta lietošanas laiku noteikt ne- var, jo tas ir atkarīgs no vairākiem ietekmes faktoriem: Personīga predispozīcija uz sliktu asinsriti (bieži auksti pirksti, pirkstu tirpšana) Zema apkārtējā temperatūra. Roku aizsardzībai valkājiet sil- tus cimdus. Cieša satvēriena radīti asinsri- tes traucējumi. Nepārtraukts darba režīms ir sliktāks par pārtrauktu darba režīms. Regulāras un ilglaicīgas ierīces lietošanas gadījumā un, atkār- toti iestājoties atbilstošajām pazīmēm, piemēram, pirkstu kņudēšanai, aukstiem pirk- stiem, iesakām iziet medicīnis- ko apsekošanu. Noteikumiem atbilstoša lietošana BĪSTAMI Noteikumiem neatbilstošs lietojums Grieztu brūču radīts dzīvības apdraudējums Lietojiet ierīci tikai atbilstoši paredzētajam mērķim. Akumulatora zāles pļāvēju izmantojiet tikai privātās mājsaimniecības vajadzībām. Iekārta ir paredzēta izmantošanai tikai ārpus tel- pām. Iekārta ir paredzēta piemājas zāliena pļaušanai. Iekārtu paredzēts stumt ar rokām paša spēkiem vai izmantot ar “Power-Assist” funkciju. To nav pare- dzēts vilkt. Uz iekārtas pārvietoties ir aizliegts! Jebkāds cits pielietojums nav pieļaujams. Lietotājs uz- ņemas atbildību par visiem zaudējumiem, kas radušies iekārtas paredzētajam mērķim neatbilstīgas lietošanas rezultātā. Vides aizsardzība Iepakojuma materiālus ir iespējams pārstrādāt at- kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur noderī- gus pārstrādājumus materiālus un bieži vien tā- das sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neat- bilstošas utilizācijas gadījumā var radīt potenciālu ap- draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACHLatviešu 215 Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierī- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Piegādes komplekts Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz- saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede- rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju. Drošības iekārtas Simboli uz iekārtas Aizsardzība pret pārslodzi Iekārta ir aprīkota ar sistēmu, kas aizsargā pret pārslo- dzi. Ja tiek konstatēta pārslodze, iekārta automātiski iz- slēdzas. Ierīces apraksts Šajā lietošanas instrukcijā ir aprakstīts maksimālais ap- rīkojums. Atkarībā no modeļa iespējamas piegādes komplekta atšķirības (skatiet iepakojumu). Attēlus skatīt grafiku lappusē. Attēls A 1 Priekšējais ritenis 2 Pļaušanas augstuma iestatīšanas svira 3 Akumulatora pārsegs 4 Tipa datu plāksnīte 5 Akumulatoru pakas atbloķēšana 6 Teleskopiskais rokturis 7 Zāles savākšanas tvertnes piepildījuma indikators 8 Push Assist rokturis 9 Palaišanas poga 10 IESL./IZSL. slēdzis 11 Motora vadības kabelis 12 Roktura fiksators 13 Zāles savākšanas tvertne 14 Ātrais fiksators 15 Aizmugurējais ritenis 16 Smalcināšanas uzlika 17 *Uzlādes ierīce 18 *Akumulatoru paka 19 Drošības atslēga

• izvēles iespēja Akumulatoru paka Iekārtu iespējams darbināt ar 36V Kärcher Battery Power akumulatoru paku. Ekspluatācijas uzsākšana Roktura iestatīšana

Norādījum Ierīce darbojas tikai tad, kad pilnībā izvilkts telesko- piskais rokturis un nofiksēti roktura fiksatori.

5. Nepieciešamības gadījumā iestatīt roktura slīpumu.

a Atlaist abus ātros fiksatorus. Attēls D b Izvēlēties slīpuma leņķi. c Nofiksēt ātros fiksatorus. Smalcināšanas uzlikas montāža Smalcināšanas uzliku izmanto tad, ja nopļauto zāli pa- redzēts izmest atpakaļ zālienā.

2. Iespraudiet smalcināšanas uzliku izmešanas atve-

Zāles savākšanas tvertnes montāža Zāles savākšanas tvertni izmanto tad, ja nopļauto zāli paredzēts savākt un izmest kur citur.

2. Izņemiet smalcināšanas uzliku.

3. Uzstādīt izmešanas atverē zāles savākšanas tvert-

ni. Raugieties, lai izmešanas atveres nosegs nofik- sētu zāles savākšanas tvertni gala pozīcijā. Attēls G Ievērojiet visus brīdinājuma un drošības no- rādījumus. Pirms uzsākat lietot iekārtu, izla- siet visas instrukcijas un pārliecinieties, ka esat tās sapratuši. Uzmanieties no strauji izsviestiem vai lidojo- šiem objektiem. Nodrošiniet, lai visi interesenti, jo īpaši bērni un mājdzīvnieki, atrastos ne mazāk kā 15 m no darbības zonas. Uzmanieties no asajiem asmeņiem. Asmeņi turpina rotēt arī pēc motora izslēgšanas. Pirms apkopes darbu veikšanas vienmēr iz- ņemiet drošības atslēgu. Izmantojot iekārtu, lietojiet piemērotus acu un dzirdes aizsardzība līdzekļus. Nestrādājiet uz stāvām nogāzēm. Nepakļaujiet ierīci ne lietus, ne paaugstināta mitruma ietekmei.216 Latviešu Akumulatoru pakas montāža

2. Iebīdiet akumulatoru paku iekārtas ietverē.

3. Iespraudiet drošības atslēgu.

4. Aizveriet akumulatora pārsegu. Raugiet, lai akumu-

latora pārsegs nofiksētos paredzētajā pozīcijā. Darbība Vispārēji norādījumi par zāles pļāvēja izmantošanu Akumulatora darbības laiks ir atkarīgs no vairākiem fak- toriem: No pļaujamās zāles stāvokļa, garuma un blīvuma; No iestatītā pļaušanas augstuma. Maksimālā nopļaujamā platība, atkarībā no zāles īpašī- bām, izmantojot 5 Ah akumulatoru paku: apmēram 650 m

Pļaušanas rezultātu iespējams optimizēt turpmākajos veidos: Nopļaut ne vairāk kā vienu trešdaļu no zāles augstu- ma; Pļaujot garu zāli, samazināt ātrumu ar kādu tiek stumts zāles pļāvējs. Norādījum Nepļaujiet mitru zāli. Mitra zāle pielīp pie zāles pļāvēja apakšas un kavē pareizu nopļautās zāles izsviešanu vai uzkrāšanu zāles savākšanas tvertnē. Zāles pļaušana

Zāles pļāvēja pacelšana vai sagāšana tā darbības laikā Grieztas brūces Akumulatora zāles pļāvēja asmens rotē apmēram para- lēli zemei, virs kuras tas atrodas. Uzmaniet, lai pļauša- nas laikā visi četri riteņi būtu saskarē ar zemi.

1. Uzstādiet zāles savākšanas tvertni vai smalcināšanas

uzliku (skatīt nodaļu " Ekspluatācijas uzsākšana”).

2. Ar pļaušanas augstuma iestatīšanas sviru iestatiet

vēlamo pļaušanas augstumu. Attēls I Pļaušanas augstums ir atkarīgs no zāles stāvokļa, garuma un blīvuma (skatīt nodaļu " Vispārēji norā- dījumi par zāles pļāvēja izmantošanu”). Attēls J

3. Nospiediet palaišanas pogu un IESL./IZSL. slēdzi.

Attēls K Iekārta sāk darboties.

4. Atlaidiet palaišanas pogu un turpiniet turēt nospies-

tu IESL./IZSL. slēdzi. Ja tiek izmantota zāles savākšanas tvertne, to nepiecie- šams regulāri iztukšot; pretējā gadījumā nopļautā zāle aizsprostos izmešanas atveri (skatīt nodaļu " Zāles sa- vākšanas tvertnes iztukšošana”). Push-Assist funkcija Push-Assist funkcija aktivizē ierīces pašgājējfunkciju. Norādījum Izmantojiet Push-Assist funkciju tikai uz līdzenām virs- mām. Kritumos vai pa nelīdzenām virsmām Jums ierīci jāstumj, jo pastāv iespēja, ka riteņi sāk slīdēt. Nospiests slēdzis IESL. / IZSL.

1. Nospiest Push-Assist rokturi.

Attēls L Tiek aktivizēta Push-Assist funkcija. Ierīce brauc uz priekšu, bez nepieciešamības kādam to stumt.

2. Atlaist Push-Assist rokturi.

Attēls M Push-Assist funkcija tiek deaktivizēta. Ierīce turpina pļaut, taču kādam to nepieciešams stumt. Malu pļaušana Ar iekārtu iespējams nopļaut arī zālāja malas, piemē- ram, gar mūri.

1. Virziet zāles pļāvēju cieši gar mūri.

Attēls N Sānu padeves sistēma nodrošina to, ka zāle efektīvi tiek novirzīta pļaušanas zonā. Attēls O Lietošanas beigšana

1. Atlaidiet IESL./IZSL. slēdzi.

Attēls P Motors izslēdzas. Akumulatoru pakas izņemšana

2. Izņemiet drošības atslēgu.

Zāles savākšanas tvertnes iztukšošana Kad zāles savākšanas tvertne ir pilna, aizveras zāles savākšanas tvertnes piepildījuma indikatora aizvars. Tādā gadījumā iztukšojiet zāles savākšanas tvertni.

2. Izņemiet zāles savākšanas tvertni.

Zāles savākšanas tvertnes izņemšanas laikā uzma- nīt, lai motora vadības kabelis paliktu nostiprināts kabeļu turētājā.

3. Iztukšojiet zāles savākšanas tvertni.

Asi asmeņi Grieztas brūces Esiet uzmanīgi, sagāžot vai paceļot iekārtu. Raugiet, lai asmeņu tuvumā neatrastos ķermeņa daļas.

1. Izslēdziet iekārtu (skatīt nodaļu " Lietošanas beig-

2. Pārliecinieties, ka asmeņi ir pārtraukuši rotēt.

3. Ļaujiet iekārtai atdzist.

4. Izņemiet drošības atslēgu (skatīt nodaļu " Akumula-

toru pakas izņemšana”).

5. Izņemiet akumulatoru paku.

6. Pārvadājot transportlīdzekļos, nodrošiniet iekārtu

pret slīdēšanu un apgāšanos. Uzglabāšana Pirms katras uzglabāšanas reizes rūpīgi notīriet iekārtu (skatīt nodaļu " Iekārtas tīrīšana).

1. Izņemiet drošības atslēgu.

2. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-

toru pakas izņemšana).

4. Pilnībā iebīdīt telesopisko rokturi.

Attēls TLatviešu 217

7. Novietojiet zāles savākšanas tvertni uz roktura un

8. Glabājiet iekārtu sausā un labi vēdinātā vietā. Ne-

glabājiet to koroziju veicinošu vielu (piemēram, dārzniecības ķimikāliju un ledus kausēšanas sāls) tuvumā. Iekārtu uzglabāt tikai iekštelpās. Tīrīšana un apkope

Asi asmeņi Grieztas brūces Esiet uzmanīgi, sagāžot vai paceļot iekārtu. Raugiet, lai asmeņu tuvumā neatrastos ķermeņa daļas. Iekārtas tīrīšana

1. Izņemiet drošības atslēgu.

2. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-

toru pakas izņemšana).

3. Pēc katras lietošanas reizes notīriet iekārtas virs-

mas ar mīkstu, sausu drāniņu vai suku. Attēls V Pirms ilgstošas uzglabāšanas notīriet arī asmeni.

4. Sagāziet iekārtu uz sāniem.

5. Izmantojot suku, notīriet asmeni un iekārtas apakšu.

Attēls X Blokādes novēršana

Bloķējošo priekšmetu izņemšana Asie asmeņi vai citi asi priekšmeti rada sagriešanās draudus Pārbaudot un novēršot blokādes, izmantojiet aizsardzī- bas cimdus.

1. Izslēdziet iekārtu un nogaidiet, līdz asmens ir pilnībā

2. Izņemiet drošības atslēgu.

3. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-

toru pakas izņemšana).

4. Izņemiet zāles savākšanas tvertni un pārbaudiet,

vai nav radušās blokādes. Nepieciešamības gadīju- mā novērsiet blokādi.

5. Pārbaudīt, vai nav bloķēta izmešanas atvere. Ne-

pieciešamības gadījumā novērsiet blokādi.

6. Sagāziet iekārtu uz sāniem.

7. Pārbaudiet, vai blokāde nav radusies iekārtas apak-

ša vai asmenī. Novērsiet blokādi ļoti uzmanīgi, jo procesa laikā asmens var kustēties. Asmens nomaiņa

1. Izņemiet drošības atslēgu.

2. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-

toru pakas izņemšana).

3. Notīriet iekārtas apakšu (skatīt nodaļu " Iekārtas tī-

4. Nofiksējiet asmeni un atskrūvējiet skrūvi.

5. Noņemiet un utilizējiet asmeni.

6. Ievietot stiprinājumā jauno asmeni.

7. Nofiksējiet asmeni un pievelciet skrūvi.

Attēls AB Palīdzība traucējumu gadījumā Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp- mākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vēr- sieties autorizētā klientu servisā. Ierīce izslēdzas Nostrādājusi iekārtas aizsardzība pret pārslodzi.

Nostrādājusi akumulatoru pakas pārkaršanas aizsar- dzība.

1. Uzgaidiet, līdz akumulatoru pakas temperatūra at-

griežas normas robežās.

2. Ja iekārtu nav iespējams ieslēgt, uzlādējiet akumu-

latoru paku. Tehniskie dati Paturētas tiesības veikt tehniskas izmaiņas. Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa- biedrības izdotie garantijas nosacījumi. Garantijas ter- miņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu do- kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota- jā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē) Ierīces veiktspējas dati Nominālais spriegums V 36 Pļaušanas platums cm 46 Pļaušanas augstums mm 20-70 Zāles savākšanas tvertnes til- pums l55 Brīvgaitas griešanās ātrums /min 2800 ± 10% Aprēķinātās vērtības saskaņā ar EN 60335-2-77 Trokšņa spiediena līmenis L

dB(A) 74,9 Nedrošības faktors K

dB(A) 2,5 Trokšņa intensitātes līmenis

+ Nedrošības faktors K

dB(A) 92 Labās puses roktura vibrācijas ekspozīcija uz plaukstu/roku m/s

0,3 Kreisās puses roktura vibrācijas ekspozīcija uz plaukstu/roku m/s

0,2 Nedrošības faktors K m/s

1,5 Izmēri un svars Garums x platums x augstums mm 1385 x 486 x
