LIETOŠANAS INSTRUKCIJA TPS 16000 S Combi METABO

Mēs apliecinām ar pilnu atbildību: šis tais iegremdējamais sūknis, kam ir noteikts tips un piešķirts sērijas numurs *1), atbilst visiem attiecīgajiem direktīvas noteikumiem *2) un standartiem *3). Tehniskā dokumentācija pieejama *4) – skat. tālāk.

It Lietuvių

ATITIKTIES DEKLARACIJA

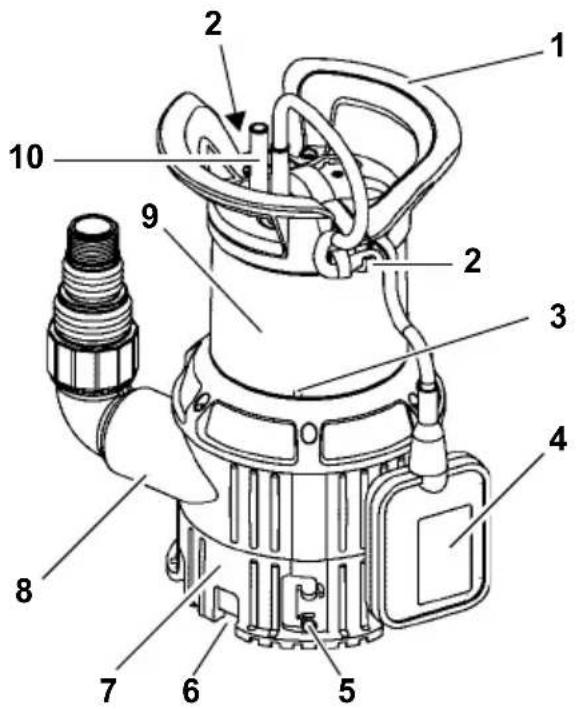

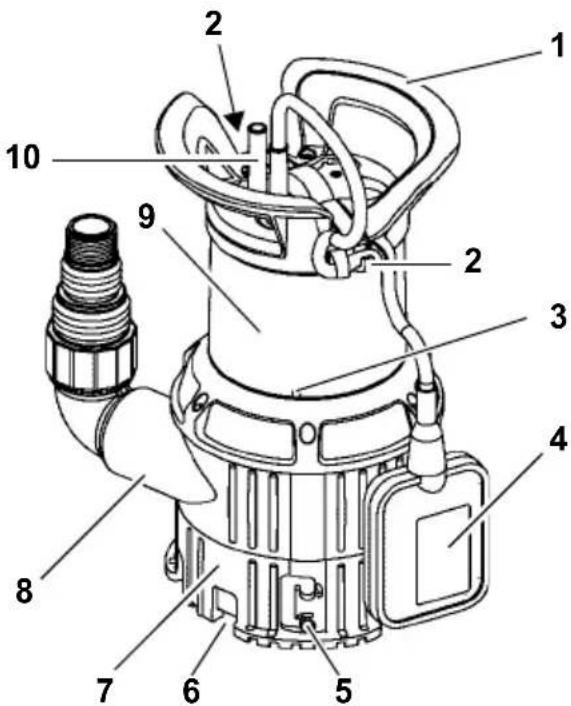

1. lekārtas sastāvdaļu pārskats

1 Rokturis / piekabināšanas cilpa
2 Pludiņslēdža līmeņa regulators
3 Atgaisotājs
4 Pludiņslēdzis
5 Fiksācijas skrūve
6 lesūkšanas atveres
7 Regulējams sietfiltrs
8 Spiediena pieslēgums kopā ar lenka savienojumu un multiadapteru
9 Sūkna korpuss
10 Strāvas kabelis ar kontaktspraudni

2. Izlasīt vispirms!

• Pirms iekārtas ekspluatācijas sākšanas izlasiet līdz galam šo lietošanas instrukciju. Īpašu uzmanību pievērsiet drošības norādījumiem.
• Šī lietošanas instrukcija ir paredzēta personām ar pamatzināšanām tehnikas jomā, kuras izmanto iekārtas ar šeit aprakstītajām specifikācijām. Ja jums nav pieredzes šādu iekārtu lietošanā, iesakām vispirms konsultēties ar pieredzējušām personām.
  – Ja pēc iekārtas izpakošanas jūs tajā atklājat transportēšanas laikā radušos bojājumus, nekavējoties informējiet par to

savu tirdzniecības pārstāvi. Nesāciet iekārtas ekspluatāciju!

– Lūdzam iepakojumu utilizēt videi nekaitīgā veidā. Nododiet to pārstrādei atbilstošā šādu iekārtu pienemšanas punktā.
– Uzglabājiet visus kopā ar šo iekārtu piegādātos dokumentus, lai vajadzības gadījumā jūs tajos varētu atrast nepieciešamo informāciju. Uzglabājiet pirkuma čeku gadījumiem, ja jums rastos nepieciešamība izmantot garantijas pakalpojumus.
– Ja jūs iekārtu iznomājat vai pārdodat, nododiet lietotāja rīcībā visus piegādes komplektā iekļautos iekārtas dokumentus.
- Par bojājumiem, kuri radušies šīs lietošanas instrukcijas neievērošanas rezultātā, ražotājs atbildību neuzņemas.

Šajā lietošanas instrukcijā ietvertā informācija var būt izcelta, izmantojot šādas norādes:

Bīstami!

Brīdina par miesas bojājumu gūšanas un kaitējuma nodarīšanas risku apkārtējai videi.

Strāvas trieciena risks!

Brīdina par miesas bojājumu gūšanas risku, saskaroties ar elektrību.

Uzmanību!

Brīdina par mantisku bojājumu gūšanas risku.

Norāde:

Papildinoša informācija.

- Skaitli attēlos (1, 2, 3, ...)

• apzīmē atseviškas iekārtas daļas;
• ir pakārtoti secīgai numerācijai;
  – attiecas uz atbilstošajiem skaitliem iekavās (1), (2), (3), ... turpat izvietotajā tekstā.

– Norādījumi par darbībām, kuras veicot ir jāievēro noteikta secība, ir numurēti.
– Norādījumi par darbībām, kuras var veikt jebkādā secībā, ir izcelti ar punktu.
– Uzskaitījumi ir izcelti ar svītrinu.

3. Drošība

3.1 Izmantošana atbilstoši noteikumiem

lekārta ir konstruēta izmantošanai vienīgi privātajā sfērā ūdens atsūknēšanai dzīvojamajās telpās un dārzā.

Pielaujamais süknējamais škīdrums: tīrs vai netīrs ūdens

– Suspendēto vielu daudzums netīrajāūdenī nedrīkst pārsniegt 5 % robežu.
– Cietvielu daudzums netīrajāūdenī nedrīkst pārsniegt tehnisko parametru sadaļā norādīto maksimālo graudu lielumu.

Jebkura cita izmantošana tiek uzskatīta par noteikumiem neatbilstošu un nav pieļaujama.

Tipiskās pielietojuma sfēras

- T v e r tūdens tilpnu, peldbaseinu, drenāžas bedru vai applūdušu telpu izsūknēšana.

– Dārzu un zālāju apūdeņošana.

Izmantošana neatbilstoši noteikumiem

lekārta nav paredzēta

• škidrumu sūknēšanai, kuru temperatūra ir >35°C
  – dzeramā ūdens apgādei vai pārtikas produktu sūknēšanai
  – sālsūdens sūknēšanai
  – eksplozīvu, degošu, stipras iedarbības vai cilvēka veselībai bīstamu vielu, kā arī fekāliju sūknēšanai
  – lietošanai komerciālajā vai industriālajā sektorā
  – darbīb ai nepārtrauktās cirkulācijas režīmā (dīkī)

lekārtu nedrīkst izmantot tādas personas (ieskaitot bērnus un jauniešus), kurām

– ir ierobežotas pārvietošanās spējas un/vai garīgā atpalicība
- ir ierobežotas sensoriskās uztveres spējas
- ir nepietiekama pieredze un/vai zināšanās darbā ar šāda veida iekārtu vai
– kuras nav izlasījušas un sapratušas lietošanas instrukcijā ietverto informāciju

Par bojājumiem, kuri radušies, izmantojot iekārtu pretēji noteikumiem, ražotājs atbildību neuzņemas.

Izmantojot iekārtu pretēji noteikumiem, izdarot tajā izmaiņas vai izmantojot detaļas, kuras nav pārbaudījis un izmantošanai akceptējis iekārtas ražotājs, iekārtā var rasties neparedzami bojājumi!

3.2 Bendrieji saugos nurodymai

4. Montāža un uzstādīšana

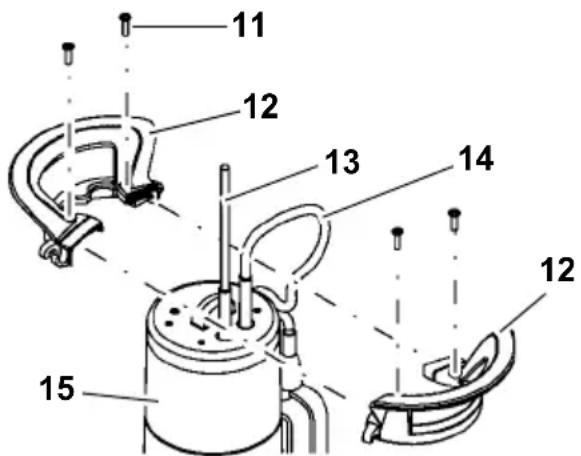

4.1 Roktura / piekabināšanas cilpas montāža

11 12 13 14 15 12

1. Abas roktura puses (12) savienot, kā redzams attēlā.
   Lai to izdarītu, strāvas kabeli (13) un pludiņslēdža kabeli (14) virzienā uz augšu izvadīt ārā.
2. Savienot (12) abas roktura puses.
   Pievērsiet uzmanību tam, lai abu roktura pušu vadotnes iebīdītos viena otrā.
3. Rokturi ar četrām skrūvēm (11) pieskrūvēt pie iekārtas korpusa (15). Izmantojiet tikai klāt pievienotās skrūves.

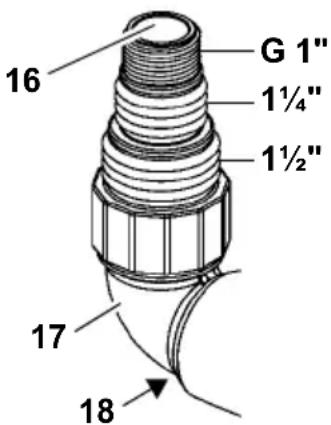

4.2 Spiedvada pieslēgšana

1. Izvēloties lielāko iespējamo spiedvada škērsgriezumu:

nogriezt mazāko montāžas uzliktni pie multiadaptera (16).

i Norāde

Vislielāko sūknēšanas jaudu ir iespējams panākt, izvēloties spiedvadu ar lielāko iespējamo škērsgriezumu.

1. Multiadapteru (16) ieskrūvēt leŋka savienojumā (17).
2. Lenka savienojumu kopā ar multiadapteru ieskrūvēt spiedvadā (18).
3. Spiedvadu uzbīdīt uz multiadaptera (16) un nostiprināt ar šlūtenes apskavu.

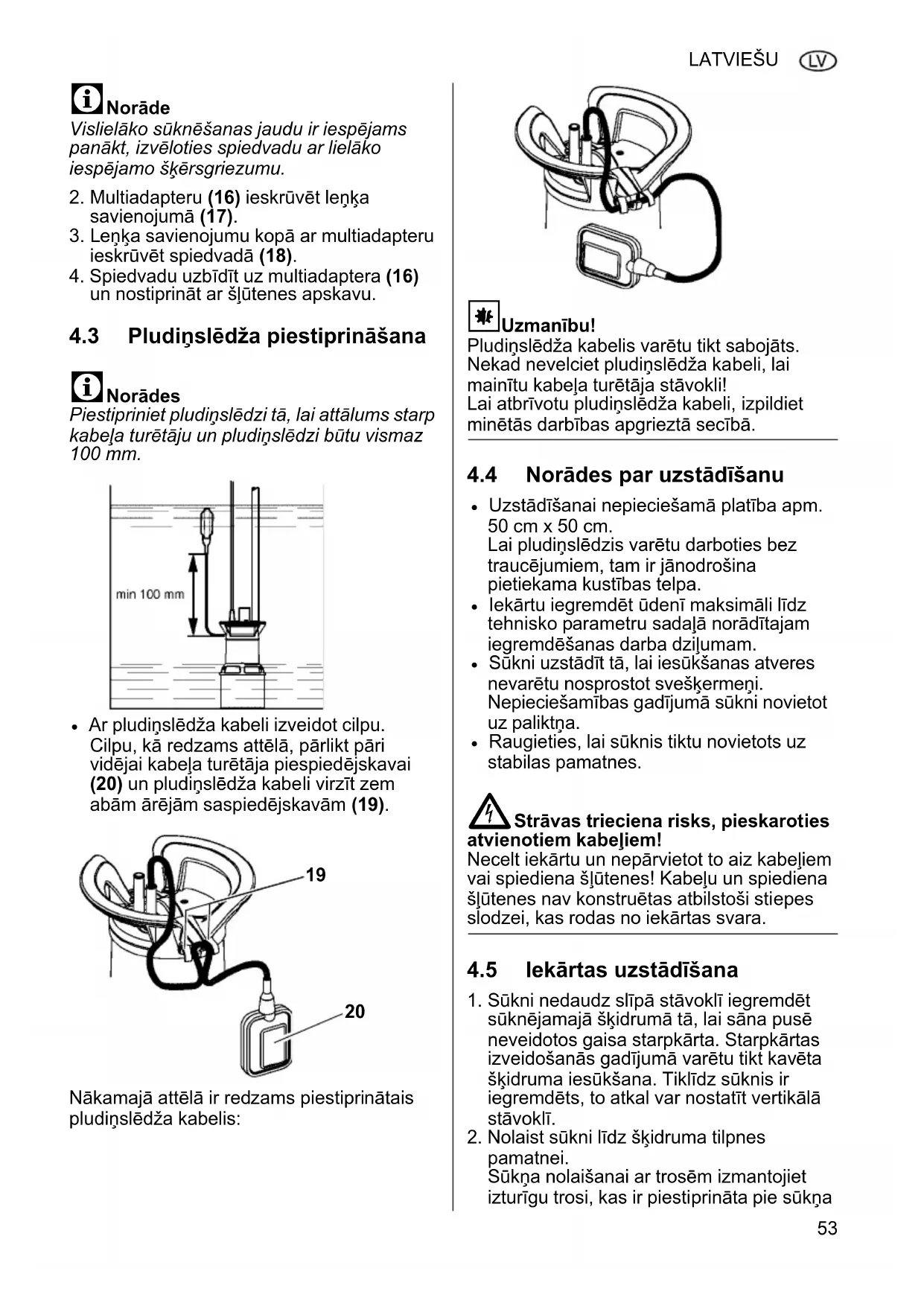

4.3 Pludiņslēdža piestiprināšana

Norādes

Piestipriniet pludiņslēdzi tā, lai attālums starp kabela turētāju un pludiņslēdzi būtu vismaz 100 mm.

min 100 mm

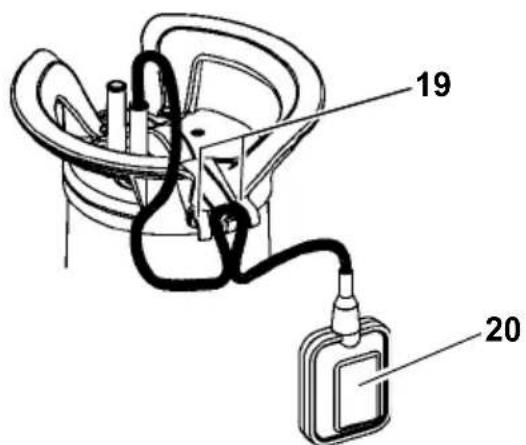

- Ar pludiņslēdža kabeli izveidot cilpu. Cilpu, kā redzams attēlā, pārlikt pāri vidējai kabeļa turētāja piespiedējskavai (20) un pludiņslēdža kabeli virzīt zem abām ārējām saspiedējskavām (19).

19 20

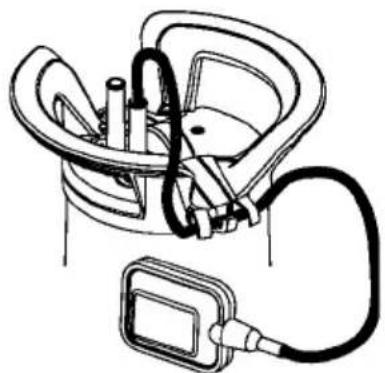

Nākamajā attēlā ir redzams piestiprinātais pludiņslēdža kabelis:

Pludiņslēdža kabelis varētu tikt sabojāts. Nekad nevelciet pludiņslēdža kabeli, lai mainītu kabeļa turētāja stāvokli! Lai atbrīvotu pludiņslēdža kabeli, izpildiet minētās darbības apgrieztā secībā.

4.4 Norādes par uzstādīšanu

• Uzstādīšanai nepieciešamā platība apm. 50 cm x 50 cm.
  Lai pludiņslēdzis varētu darboties bez traucējumiem, tam ir jānodrošina pietiekama kustības telpa.
• lekārtu iegremdētūdenī maksimāli līdz tehnisko parametru sadajā norādītajam iegremdēšanas darba dzilumam.
• Sūkni uzstādīt tā, lai iesūkšanas atveres nevarētu nosprostot svešķermeņi. Nepieciešamības gadījumā sūkni novietot uz paliktna.
• Raugieties, lai süknis tiktu novietots uz stabilas pamatnes.

Strāvas trieciena risks, pieskaroties notiem kabeliem!

Necelt iekārtu un nepārvietot to aiz kabeliem vai spiediena šlūtenes! Kabelu un spiediena šlūtenes nav konstruētas atbilstoši stiepes slodzei, kas rodas no iekārtas svara.

4.5 lekārtas uzstādīšana

1. Sūkni nedaudz slīpā stāvoklī iegremdēt sūknējamajā šķidrumā tā, lai sāna pusē neveidotos gaisa starpkārta. Starpkārtas izveidošanās gadījumā varētu tikt kavēta šķidruma iesūkšana. Tiklīdz sūknis ir iegremdēts, to atkal var nostatīt vertikālā stāvoklī.
2. Nolaist sūkni līdz šķidruma tilpnes pamatnei. Sūkņa nolaišanai ar trosēm izmantojiet izturīgu trosi, kas ir piestiprināta pie sūkņa

piekabināšanas cilpas.

Sūkni var darbināt arī iekarinātu trosē bez saskares ar pamatni.

1. Atkārtoti sākot sūkna ekspluatāciju, raudzīties, lai sūknēšanas cauruļvads būtu pilnībā iztukšots. Šim mērķim sūkni vajadzības gadījumā atgaisot.

5. Ekspluatācija

5.1 leslēgšana un izslēgšana

1. Pieslēgt iekārtu pie elektrotīkla.
2. Slēdzi pie tīkla kontaktspraudna iestatīt pozīcijā AUTO (skatīt arī nodaju "Automātiskais darbības režīms").

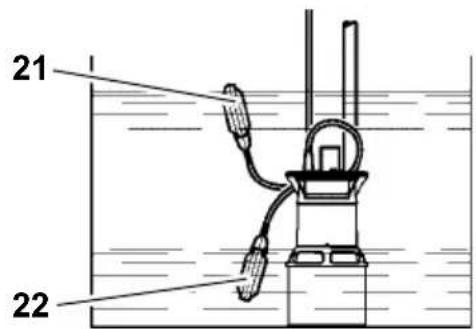

   Pludiņslēdzis automātiski iniciē iekārtas ieslēgšanos (21) un izslēgšanos (22). leslēgšanās un izslēgšanās laiks ir atkarīgs no ūdens līmeņa.

21 22

Sūkņa ieslēgšanās un izslēgšanās laika pārstatīšana

Pludiņslēdža kabeļa novietojumu kabeļa turētājā ir iespējams mainīt. Tādējādi tiek pārstatīts intervāls starp ieslēgšanās un izslēgšanās laiku:

• pludinslēdzis pie "īsā kabeļa": intervāls starp ieslēgšanās un izslēgšanās laiku ir mazs
  – pludinslēdzis pie "garā kabeļa": intervāls starp ieslēgšanās un izslēgšanās laiku ir liels

Uzmanību!

Pastāv iespēja, ka iekārta var sākt darboties sausajā režīmā (bez šķidruma) un tādējādi tikt bojāta.

Pludinslēdzim vienmēr ir jāatrodas tādā pozīcijā, kurā tas var kustēties uz augšu un uz leju, lai iekārta varētu ieslēgties un izslēgties.

5.2 Automātiskais darbības režīms

Sūkna sietfiltru iestatīt pozīcijā "Lejā" (tīrā un netīrā ūdens sūknēšanai)

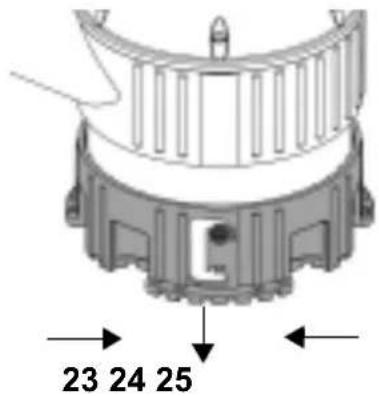

- Griežot pa labi, atbrīvot sietfiltru no fiksatoriem (23), pārstatīt uz leju (24) un atkal nofiksēt, griežot to pa kreisi (25).

23 24 25

- Slēdzi pie tikla kontaktspraudna iestatīt pozīcijā AUTO (26).

26 AUTO 50A

Norāde

Sūkna sietfiltram esot iestatītam pozīcijā "Lejā", sūkna sūknēšanas jauda ir vislielākā.

5.3 Manuālais darbības režīms (tilpnes izsūknēšana)

Sūkņa sietfiltru iestatīt pozīcijā "Augšā" (tikai tīrā ūdens sūknēšanai)

- Griežot pa labi, atbrīvot sietfiltru no fiksatoriem (27), pārstatīt uz augšu (28) un atkal nofiksēt, griežot to pa kreisi (29).

27 28 29

- Slēdzi pie tikla kontaktspraudna iestatīt pozīcijā MAN (30).

AUTO 30

Mantisku bojājumu rašanās risks, iekārtai darbojoties sausajā režīmā (bez škidruma)!

lekārta var pārkarst un sabojāties jo, kad tilpne tiek izsūknēta nedarbojas sūknējamā šķidruma dzesēšanas funkcija. Termoslēdzis reaģē.

• Tilpnes izsūknēšanas funkciju aktivizēt tikai īsu laika sprīdi.
• Aktivizējot tilpnes izsūknēšanas funkciju, uzraudzīt iekārtas darbību.

Apdraudējums, kas izriet no umiem iekārtā!

Veiciet atbilstošus pasākumus, lai iekārtas sabojāšanās gadījumā tiktu novērsti netiešie zaudējumi, applūstot telpām. Tos ir iespējams novērst, piemēram, uzstādot signalizācijas ierīci vai rezerves sūkni.

Bīstami!

Nepielaujiet sūkna darbību, sūkna cauruļvadam esot aizvērtam.

6. lekārtas kopšana

Bīstami!

Pirms jebkādu kopšanas un tīrīšanas darbu izpildes atvienot tikla kontaktspraudni no elektrotikla.

Detalizētākus apkopes vai labošanas darbus, kuri nav aprakstīti šajā nodalā, drīkst veikt tikai kvalificēti speciālisti.

6.1 Regulāra kopšana

Lai iekārta jebkurā brīdī darbotos bez traucējumiem, to ir nepieciešams regulāri kopt. Tas attiecas arī uz gadījumiem, ja iekārta ilgāku laiku netiek ieslēgta (piem., izmantojot to drenāžas bedrēs).

lekārtas tīrīšana

1. Noskalot sūkni ar tīru ūdeni. Piekaltušus netīrumus, piem., algu nogulsnējumus, notīrīt ar suku un trauku mazgājamo līdzekli.
2. Lai sūkni izskalotu no iekšpuses: iegremdēt sūkni tvertnē, kurā ir tīrs ūdens un uz īsu brīdi ieslēgt.

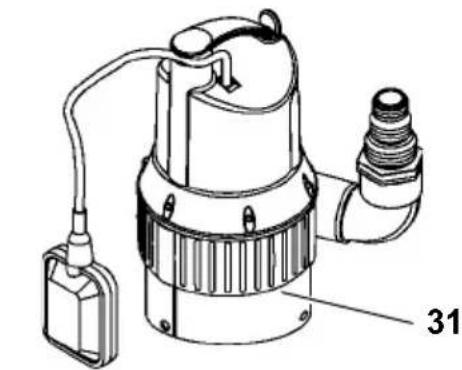

3. Sūkna sietfiltra tīrīšana:

– Izskrūvēt (32) fiksācijas skrūves. Sietfiltru (33) nobīdīt nost no sūkņa balsta (31).

- Iztīrīt sietfiltru un sūkna pamatni.

- Sietfiltru (33) uzbīdīt atpakal uz sūkna pamatnes (31) un nofiksēt ar fiksācijas skrūvēm (32).

6.2 lekārtas uzglabāšana

Uzmanību!

Sals sabojā iekārtu un tās piederumus, jo tie vienmēr saturūdeni!

- Ja ir paredzama sala iestāšanās, iekārtu un tās piederumus demontēt un uzglabāt no sala aizsargātā vietā.

7. Sarežgijumi ekspluatācijas laikā un darbības traucējumi

Bīstami!

Pirms jebkādu darbu uzsākšanas pie iekārtas: atvienot iekārtas kontaktspraudni no elektrotikla.

7.1 Darbības traucējumu meklēšana

Sūknis nedarbojas:

• Tīklā nav sprieguma.
- Pārbaudīt kabeli, kontaktspraudni, kontaktligzdu un drošinātāju.
- Nepietiekams spriegums tīklā.
– Izmantot pagarinātāju ar pietiekamu dzīslu škērsgriezumu.
- Pārkarsis motors, reağējis motora aizsargmehānisms.
– Novērst pārkaršanas cēloni (sūkņa atveri nosprostojuši svešķermani?).
– Pēc atdzišanas iekārta automātiski atkal ieslēdzas.

• Pludinslēdzis, palielinoties ūdens līmenim, neiniciē sūkņa ieslēgšanos.
• Nodrošināt pietiekamu pludiņslēdža kustības telpu. Ja pludiņslēdzis neiniciē iekārtas ieslēgšanos, lai gan tam ir pietiekama kustības telpa: nosūtīt iekārtu uz ražotāja filiāles servisa centru, kas atrodas sūkņa ekspluatācijas valstī.

Motors dūc, bet nesāk darboties:

• Rotoru nosprostojis sveškermenis.
• l z t īrīt rotoru.

Sūknis darbojas, bet neveic sūknēšanu pareizi:

• Pārāk liels sūknēšanas augstums.
  – levērot maksimālo sūknēšanas augstumu (skatīt nodalų "Tehniskie parametri").
• Salocijies spiedvads.
• Izvietot spiedvadu taisnā pozīcijā.
• Sūces spiedvadā.
• Noblīvēt spiedvadu, pievilkt skrūvsavienojumus.

Sūknis darbojas ľoti skali:

- Sūknis iesūknē gaisu.

• Nodrošināt pietiekamu ūdens daudzumu.
• Sveškermani (iztīrīt iekārtu).
  – lestatīts manuālais darbības režīms (tilpnes izsūknēšana).
• Sūkni iegremdēšanas laikā turēt slīpā stāvoklī.

Sūknis darbojas bez pārtraukuma:

• Pludinslēdzis nesasniedz apakšējo pozīciju.
• Nodrošināt pietiekamu pludiņslēdža kustības telpu.

8. Labošana

Bīstami!

Elektrisko instrumentu labošanu drīkst veikt tikai kvalificēti elektriķi!

Elektriskos instrumentus, kuriem ir nepieciešams veikt labošanu, jūs varat nosūtīt uz ražotāja filiāles servisa centru, kas atrodas sūkņa ekspluatācijas valstī. Adreses ir norādītas rezerves daļu lapā. Nosūtot iekārtu labošanai uz servisa centru, lūdzam pievienot klāt konstatētās kļūmes aprakstu.

9. Utilizācija

Neizmest elektriskās iekārtas sadzīves atkritumos. Saskaņā ar Eiropas Savienības Direktīvu 2002/96/EK par elektrisko un elektronisko iekārtu atkritumiem nolietotas elektriskās iekārtas ir jānodod atseviškā savākšanas punktā un jāveic vides aizsardzības prasībām atbilstoša otrreizējā pārstrāde. Informācija par jūsu nolietotās iekārtas utilizācijas iespējām ir pieejama jūsu pagasta vai pilsētas pārvaldē. Iekārtas iepakojums ir ražots no 100 % otrreizējās pārstrādes materiāla.
