LIETOŠANAS INSTRUKCIJA K4 COMPACT HOME KARCHER

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

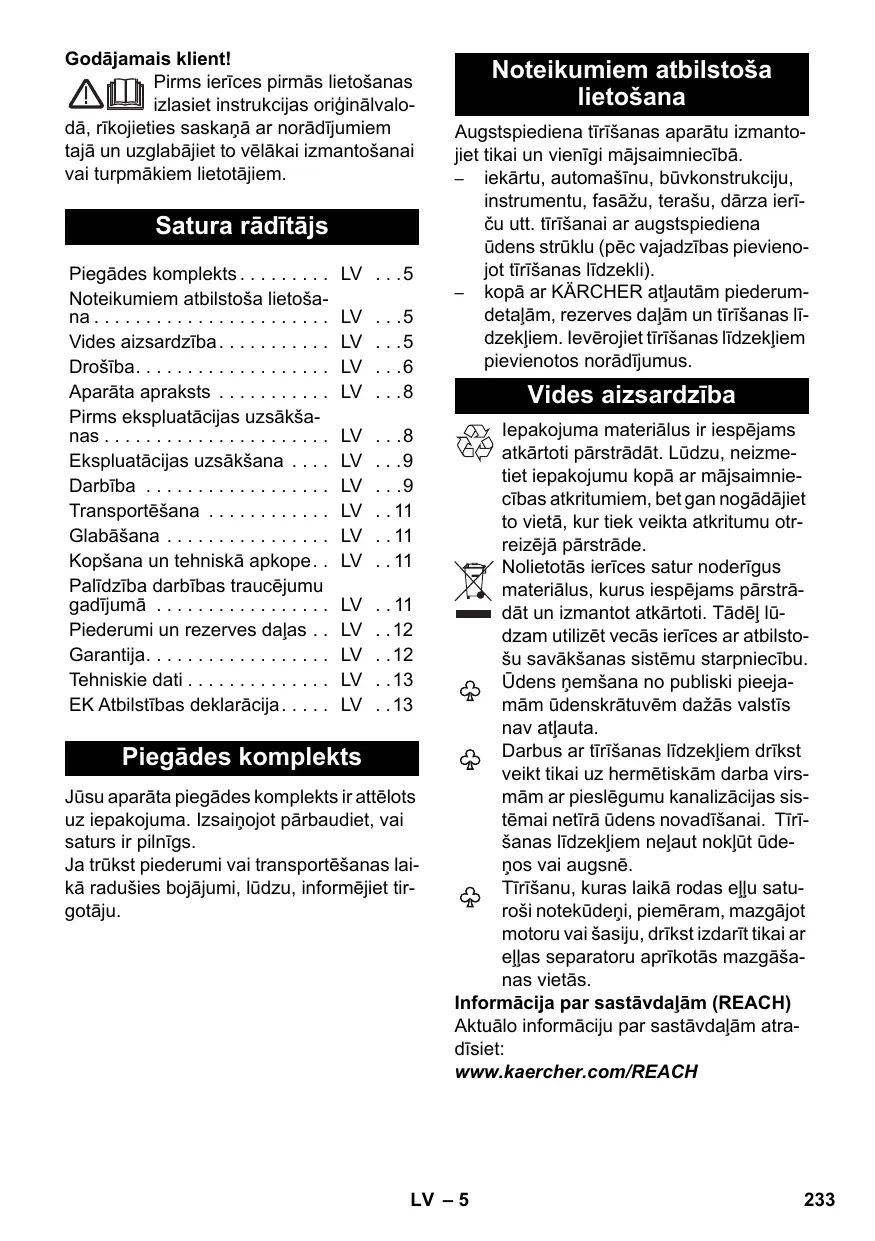

Satura rādītājs

Piegādes komplekts.... LV ...5

Noteikumiem atbilstoša lietošana. LV ...5

Vides aizsardzība....LV ...5

Drošība. LV ...6

Aparāta apraksts ..... LV ...8

Pirms ekspluatācijas uzsākšanas .... LV ...8

Ekspluatācijas uzsākšana .... LV ...9

Darbība LV ...9

Transportēšana ..... LV ..11

Glabāšana . . . . . . . . . . . . . . . . LV ..11

Kopšana un tehniskā apkope.. LV ..11

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . . . . . . . . . . . LV ..11

Piederumi un rezerves daļas .. LV ..12

Garantija. LV ..12

Tehniskie dati .... LV ..13

EK Atbilstības deklarācija..... LV ..13

Piegādes komplekts

Jūsu aparāta piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Noteikumiem atbilstoša lietošana

Augustspiediena tīrīšanas aparātu izmanto-jiet tikai un vienīgi mājsaimniecībā.

- iekārtu, automašīnu, būvkonstrukciju, instrumentu, fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augustspiediena ūdens strūklu (pēc vajadzības pievienojot tīrīšanas līdzekli).

- kopā ar KÄRCHER atļautām piederum-detalām, rezerves daļām un tīrīšanas lī-dzekļiem. levērojiet tīrīšanas līdzekļiem pievienotos norādījumus.

Vides aizsardzība

lepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību. Ūdens ṣemšana no publiski pieejamām ūdenskrātuvēm dažās valstīs nav atļauta.

Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz hermētiskām darba virsmām ar pieslēgumu kanalizācijas sistēmai netīrā ūdens novadīšanai. Tīrīšanas līdzekļiem neļaut nokļūt ūdeņos vai augsnē.

Tīrīšanu, kuras laikā rodas ellu saturoši notekūdeņi, piemēram, mazgājot motoru vai šasiju, drīkst izdarīt tikai ar ellas separatoru aprīkotās mazgāšanas vietās.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra- dīsiet:

Norāde par tieši draudošām briesmām, ku- ras izraisa smagas traumas vai nāvi.

⚠ Brīdinājums

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.

⚠ Uzmanību

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

Uzmanību!

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Aparātu nedrīkst pieslēgt tieši pie publiskās dzeramā ūdens sistēmas.

1 Bojājumu risks! Aparātu drīkst izmantot tikai novietotu guļus stāvoklī (horizontāli).

2 Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, ie slēgtām elektriskām ierīcēm vai pret pašu aparātu.

3 Sargāt ierīci no sala.

Elektriskie komponenti

⚠ Bīstami

■ Nekad nepieskarieties kontaktdakšai un kontaktligzdai ar mitrām rokām.
■ Ikreiz pirms lietošanas pārbaudiet, vai nav bojāts elektrības vads ar kontakt-dakšu. Bojāto elektrības vadu, lai tas tiktu nomainīts, nekavējoties nododiet autorizētam klientu servisam / elektri-ķim. Nelietojiet ierīci, ja ir bojāts elektrī-bas vads.
■ Visām darba zonā esošajām strāvu vadošajām daļām jābūt aizsargātām pret ūdens strūklām.

■ Pagarinātāja vadam kontaktdakšai un savienojumam jābūt ūdensdrošiem un tie nedrīkst atrasties ūdenī. Bez tam savienojums nedrīkst atrasties uz grīdas. leteicams izmantot kabelu uztīšanas spoles, kuras nodrošina, ka kontaktligzdas atrodas vismaz 60 mm no grīdas.
■ Sekojiet, lai elektrības vads vai pagarinātāja vads netiktu sabojāts, tam pārbraucot, to saspiežot, pārplēšot vai tml. Sargiet elektrības vadus no karstuma, ellas un asām malām.

⚠ Brīdinājums

■ lerīci pieslēdziet tikai mainstrāvas tiklam. Spriegumam ir jāatbilst ierīces datu plāksnītē norādītajam spriegumam.
■ lerīci var pieslēgt tikai tādam elektropieslēgumam, kuru saskaņā ar IEC 60364 ir izveidojis elektromontieris.
■ Neatbilstoši elektriskie pagarināju kabeli var būt bīstami dzīvībai. Tāpēc āra apstāklos izmantojiet tikai atlautus un atbilstoši marķētus elektriskos pagarinātāju kabelus ar pietiekošu vadu škērsgriezumu: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²:
■ Vienmēr notiniet pagarinātāja vadu no kabelu uztišanas spoles pilnībā.
Drošības apsvērumu dēl mēs iesakām darbināt ierīci ar aizsargslēdzi pret nop-lūdes strāvu (maks.30 mA).

Droša lietošana

⚠ Bīstami

Ikreiz pirms lietošanas pārbaudiet, vai nav bojāti tādi svarīgi komponenti, kā augstspiediena šlūtene, rokas smidzināšanas pistole un drošības ietaises. Bojātos komponentus nekavējoties no-mainiet. Nelietojiet ierīci, ja ir bojāti komponenti.
■ Nevērsiet augstspiediena strūklu uz sevi vai citiem, lai tīrītu apgērbu vai apavus.
■ Nesmidziniet uz priekšmetiem, kuri satur veselībai kaitīgas vielas (piem., azbestu).

■ Automašinas riepas/riepu ventiļi augstspiediena strūklas ietekmē var tikt sabojāti un pārsprāgt. Pirmā pazīme ir riepas krāsas maina. Bojātas automašinas riepas/riepu ventiļi ir bīstami dzīvībai. Tīrot ievērojiet vismaz 30 cm attālumu!
■ lepakojuma plēves uzglabājiet bērniem nepieejamā vietā, pastāv nosmakšanas risks!

⚠ Brīdinājums

Ar aparātu nedrīkst strādāt bērni vai neapmācītas personas.
■ Šis aparāts nav paredzēts, lai to lietotu personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, ja vien viņas uzrauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto aparāts.

■ Bērni nedrīkst spēlēties ar ierīci.

■ Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci.

Lietotāja pienākums ir ierīci izmantot at-bilstoši noteikumiem. Viņam jāņem vērā vietējie apstāklī un, strādājot ar ierīci, jāseko, vai tuvumā nav cilvēku.

■ Augstspiediena šlūtenes, armatūra un savienojumi ir svarīgi ierīces drošībai. Izmantojiet tikai ražotāja ieteiktās augstspiediena šlūtenes, armatūru un savienojumus.

■ Neizmantojiet ierīci, ja tuvumā atrodas citas personas, izņemot gadījumus, kad tās valkā aizsargapģērbu.

■ Šis aparāts ir izgatavots darbam ar tīrīšanas līdzekļiem, ko piegādā vai izmantošanai iesaka ražotājs. Citu tīrīšanas līdzekļu vai kimikāliju izmantošana var kaitēt aparāta drošībai.

⚠ Uzmanību

■ Ilgāku darba pārtraukumu gadījumā, izslēdziet ierīces galveno slēdzi / ierīces slēdzi vai atvienojiet ierīci no elektrotīkla.
■ Tīrot krāsotas virsmas, ievērojiet vismaz 30 cm attālumu, lai novērstu virsmu bojājumus.

■ Kamēr vien ierīce darbojas, neatstājiet to bez uzraudzības.
■ Nelietojiet ierīci temperatūrā, kas zemāka par 0 °C.

Citas bīstamības

⚠ Bīstami

■ Neizsmidziniet degošus škidrumus.
Nekad neuzsūciet škīdinātājus saturošus škidrumus vai neatškaidītas skābes un škīdinātājus! Pie tiem pieder, piem., benzīns, krāsu škīdinātāji vai škidrais kurināmais. Izsmidzinātā migla ir īpaši uzliesmojoša, sprāgstoša un toksiska. Neizmantojiet acetonu, neatškaidītas skābes un škīdinātājus, jo tie bojā ierīcē izmantotos materiālus.
■ lerīci aizliegts izmantot sprādzienbīsta-mās zonās.
Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro attiecīgie drošības noteikumi.

Personīgais aizsargaprīkojums

Aizsardzībai pret ūdens šlakatām vai netī-rumiem valkājiet piemērotu aizsargapgērbu un aizsargbrilles.

Stabilitäte

⚠ Uzmanību

Pirms jebkuriem darbiem ar ierīci, nodroši-niet stabilu novietojumu, lai novērstu nega-dījumus un bojājumus, ko rada ierīces ap-gāšanās.

→ Aparāta stabilitāte ir nodrošināta, ja to novieto uz līdzenas virsmas.

Drošības ierīces

⚠ Uzmanību

Drošības ietaises kalpo lietotāja aizsardzībai, un tās nedrīkst izmainīt vai nonemt.

lerīces slēdzis

Aparāta slēdzis novērš aparāta neatļautu lietošanu.

Rokas smidzināšanas pistoles fiksators

Fiksators noblokët rokas smidzināšanas pistoles sviru un novērš aparāta nejaušu iedarbināšanu.

Pārplūdes vārsts ar manometrisko slēdzi

Pārplūdes vārsts novērš pieļaujamā darba spiediena pārsniegšanu.

Ja smidzinātājpistoles rokturis tiek atlaists, manometriskais slēdzis atslēdz sūkni un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot sviru, sūknis atkal ieslēdzas.

Aparāta apraksts

Šajā lietošanas instrukcijā ir aprakstīts maksimāli iespējamais aprīkojums. Atkarībā no modela piegādes komplektā ir atšķirības (skatīt iepakojumu).

Attēlus skatīt atlokāmajā lapā!

1 Nodalījums piederumu gla-bāšanai
2 Transportēšanas rokturis, izvelkams
3 Augstspiediena šlūtenes ātrais savie-notājs
4 Aparāta slēdzis „0/OFF“ / „I/ON“
5 Tīkla pieslēguma kabelis ar kontaktdakšu
6 Nešanas rokturis
7 Ritentiņš aparāta pārvietošanai
8 Ūdens pieslēgums ar iebūvētu sietu
9 Savienojuma detaļa ūdens pieslēgu- mam
10 Tīrīšanas līdzekļa sūkšanas šļūtene (ar filtru)
11 Rokas smidzinātājpistole
12 Rokas smidzināšanas pistoles fiksators
13 Augstspiediena šljutene
14 Poga augstspiediena šlūtenes atvienošanai no rokas smidzināšanas pistoles
15 Strūklas caurule ar spiediena regulējumu (Vario Power)
Visizplatītākajiem tīrīšanas uzdevu-miem. Darba spiediens ir regulējams bez pakāpēm starp „Min“ un „Max“. Pozīcijā 'Mix" var notikt tīrīšanas līdzekļa dozēšana.
Lai regulētu darba spiedienu, atlaidiet rokas smidzināšanas pistoles sviru un pagrieziet smidzināšanas cauruli atbil-stoši vajadzīgajai pozīcijai.
16 Uzgalis ar netīrumu griezni Noturīgiem netīrumiem

\* Opcionālie piederumi

17 Mazgāšanas suka Piemērota darbam ar tīrīšanas līdzek- liem.
18 Rotējošā mazgāšanas suka Piemērota darbam ar tīrīšanas līdzek- liem. Īpaši piemērota automašīnu tīrīšanai.
19 Putu sprausla ar tīrīšanas līdzekļa tvertni Tīrīšanas līdzeklis tiek iesūkts no tvertnes un veidojas spēcīgas tīrīšanas līdzekļa putas.

\*\* Neietilpst piegādes komplektā

20 Üdens padeves šljūtene Izmantojiet üdens šljūteni ar pastiprinātu pinumu un tirdzniecībā pieejamu savie- nojumu. Diametrs vismaz 13 mm (1/2 collas); garums vismaz 7,5 m.

Pirms ekspluatācijas uzsākšanas

Pierīču montāža

Pirms ekspluatācijas sākšanas uzmontējiet aparātam atseviški komplektā esošās daļas.

Attēlus skatīt atlokāmajā lapā!

Attēls A

→ Piegādes komplektā ietilpstošo savie- nojuma detaļu ieskrūvējiet aparāta ūdens pievades vietā.

Attēls B

→ Spraudiet augstspiediena šlūteni rokas smidzināšanas sprauslā tik ilgi, līdz tā dzirdami nofiksējas.

Norāde: Sekojiet, lai būtu pareizs pie- slēguma nipeļa novietojums.

→ Pārbaudiet, vai savienojums ir drošs, pavelkot aiz augstspiediena šlūtenes.

Üdens padeve

Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos.

Uzmanību!

Piesārņots ūdens var radīt augstspiediena sūkņa un piederumu bojājumus. Aizsardzībai tiek ieteikts izmantot KÄRCHER ūdens filtru (speciālais piederums, pasūtījuma numurs 4.730-059).

Üdens padeve no üdensvada

levērojiet ūdensapgādes uzņēmuma izstrādātos noteikumus.

⚠ Brīdinājums

Saskaņā ar spēkā esošajiem noteikumiem ierīci nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītā-jam, vairs nav uzskatāms par dzeramo ūdeni.

Uzmanību!

Sistēmas atdalītāju vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei.

Üdens süknēšana no atklātām tvertnēm

Šis augstspiediena tīrītājs ar KÄRCHER sūkšanas šlūteni un pretvārstu (speciālais piederums, pasūt. Nr. 4.440-238) paredzēti virszemes ūdeņu uzsūkšanai, piem., no lietus ūdens mucām vai dīķiem (maksimālo sūkšanas augstumu skat. tehniskajos datos).

→ Piepildiet sūkšanas šlūteni ar ūdeni.
→ Uzskrūvējiet sūkšanas šļūteni uz aparāta ūdens pieslēguma un iekabiniet ūdens ṁemšanas vietā (piem., lietus ūdens mucā).

Ekspluatācijas uzsākšana

Uzmanību!

Ierīcei vairāk nekā 2 minūtes darbojoties tukšgaitā, tiek radīti augstspiediena sūkņa bojājumi. Ja ierīce 2 minūšu laikā nepalieli-na spiedienu, izslēdziet ierīci un rīkojieties atbilstoši norādījumiem nodaļā "Palīdzība traucējumu gadījumā".

Attēls C

→ lespraudiet augstspiediena šlūteni ātrajā savienotājā, līdz tā dzirdami nofiksējas.
→ Uzlieciet ūdens padeves šlūteni uz ūdens pieslēguma savienojuma.
Norāde: Padeves šļūtene nav iekļauta piegādes komplektā.
→ Pieslēdziet ūdens šlūteni ūdens padevei.
→ Pilnībā atveriet ūdens krānu.
→ lespraudiet kontaktdakšu kontakligzdā.
→ leslēdziet aparātu („I/ON“).

Attēls D

→ Atblokējiet rokas smidzināšanas pistoles sviru.
→ Pavelciet sviru, aparāts ieslēdzas. ħaujiet aparātam darboties (maks. 2 minūtes), līdz no rokas smidzināšanas pistoles izplūst burbulus nesaturošs ūdens.
→ Atlaidiet rokas smidzinātāja sviru.
Norāde: Kad sviru atlaiž, aparāts atkal atslēdzas. Sistēmā paliek augstspiediens.

Attēls E

→ Noblokējiet rokas smidzināšanas pistoles sviru.

Darbība

⚠ Bīstami

No augstspiediena sprauslas izplūstošā ūdens strūkla rada rokas smidzināšanas pistoles atsitienu. Lai nodrošinātu stabilitāti, stingri turiet rokas smidzināšanas pistoli un smidzināšanas cauruli.

⚠ Bīstami

Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Nevērsiet strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu.

Uzmanību!

Bojājumu risks! Aparātu drīkst izmantot tikai novietotu guļus stāvoklī (horizontāli).

Uzmanību!

Automašīnu riepas, krāsojumu vai jutīgas virsmas, piem., koku nedrīkst tīrīt ar netīrumu griezni, pastāv sabojāšanas risks.

Uzmanību!

Krāsas bojājumu risks

Strādājot ar mazgāšanas suku, tai jābūt tī- rai no netīrumiem un citām daļinām.

Attēls F

→ Uzgali iespraudiet rokas smidzināšanas pistolē un nofiksējiet to, pagriežot par 90°.
→ Atblokējiet rokas smidzināšanas pistoles sviru.
→ Pavelciet sviru, aparāts ieslēdzas.

Norāde: Kad sviru atlaiž, aparāts atkal atslēdzas. Sistēmā paliek augstspiediens.

Darbs ar tīrīšanas līdzekliem

⚠ Bīstami

Nepareizu tīrīšanas līdzekļu vai kīmisko vielu lietošana var nelabvēlīgi ietekmēt ierīces drošību.

Izmantojiet attiecīgajam tīrīšanas uzdevumam tikai atbilstošos KÄRCHER tīrīšanas un kopšanas līdzeklus, jo tie ir izgatavoti speciāli izmantošanai kopā ar Jūsu ierīci.

Citu tīrīšanas un kopšanas līdzekļu izman- tošana var būt par iemeslu ātrākam nodilu- mam un garantijas zaudēšanai. Lūdzu, sa- ņemiet informāciju speciālajās tirdzniecī- bas vietās vai jautājiet informāciju tieši pie KÄRCHER.

⚠️ Bīstami

Tīrīšanas līdzekļu nepareiza lietošana var radīt smagus ievainojumus vai izraisīt sain-dēšanos.

Izmantojot tīrīšanas līdzekļus, jāievēro tīrīšanas līdzekļa ražotāja drošības datu lapa, jo īpaši norādījumi par individuālo aizsargaprīkojumu.

Attels G

→ Izvelciet tīrīšanas līdzekļa sūkšanas šļūteni no aparāta korpusa nepiecieša-majā garumā.
→ Tīrīšanas līdzekļa sūkšanas šļūteni iekariet tvertnē ar tīrīšanas līdzekļa šķīdumu.
→ Izmantot strūklas cauruli ar spiediena regulējumu (Vario Power).
→ Pagriezt uzgali pozīcijā „Mix“.

Norāde: Šādi darba laikā tīrīšanas lī-dzekļa šķīdums tiek piejaukts ūdens strūklai.

Opcionãls

→ lepildiet putu sprauslas tīrīšanas līdzekļa tvertnē tīrīšanas līdzekļa šķīdumu (norādījumus par dozēšanu skatiet uz tīrīšanas līdzekļa iepakojuma).

leteicamā tīrīšanas metode

→ Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas virsmas un ľaujiet tam iedarboties (nelaujiet izžūt).
→ Atmērcētos netīrumus noskalot ar augstpiediena šlūteni.

Darba pārtraukšana

→ Atlaidiet rokas smidzinātāja sviru.
→ Noblokējiet rokas smidzināšanas pistoles sviru.
→ Garākos darba pārtraukumos (ilgākos par 5 minūtēm) papildus izslēdziet arī aparāta slēdzi ("0/OFF").

Darba beigšana

⚠ Uzmanību

Atvienojiet augstspiediena šlūteni no rokas smidzināšanas pistoles vai ierīces tikai tad, kad sistēmā vairs nav spiediena.

Uzmanību!

Atvienojot padeves šlūteni vai augstspiediena šlūteni, pēc darba no pieslēgumiem var izplūst silts ūdens.

→ Pēc darba ar tīrīšanas līdzekli: darbiniet aparātu apm. 1 minūti, lai to izskalotu.
→ Atlaidiet rokas smidzinātāja sviru.
→ Izslēdziet aparātu („0/OFF“).
→ Aizveriet ūdens krānu.
→ Nospiediet rokas smidzinātāja sviru, lai izlaistu sistēmā atlikušo spiedienu.
→ Noblokējiet rokas smidzināšanas pistoles sviru.
→ Atvienojiet kontaktspraudni no kontaktligzdas.
→ Atvienojiet aparātu no ūdens padeves pieslēguma.

Transportēšana

⚠ Uzmanību

Lai novērstu ievainojumu gūšanas risku ierīces pārvietošanas laikā, ṣemiet vērā ierīces svaru (skatiet tehniskos datus).

Transportēšana ar rokām

Attels H

→ Paceliet aparātu aiz roktura un nesiet.
Attēls I
→ Izvelciet pārnēsāšanas rokturi, tas dzirdami nofiksējas.
→ Velciet aparātu aiz roktura tā pārvietošanai.

Transportēšana automašīnās

→ Nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

⚠ Uzmanību

Lai novērstu negađījumu un ievainojumu gūšanas risku, izvēloties ierīces uzglabāšanas vietu, ŋemiet vērā ierīces svaru (skatiet tehniskos datus).

Aparāta uzglabāšana

Pirms ilgākas uzglabāšanas, piem., ziemā, ievērojiet papildu norādījumus nodalā "Kopšana".

→ Novietojiet aparātu uz līdzenas virsmas.
→ Nospiediet rokas smidzinātājpistoles atvienošanas taustiņu un atvienojiet augstspiediena šļūteni no rokas smidzinātājpistoles.
→ Paspiediet augstspiediena šlūtenes ātrā savienotāja korpusu bultiņas virzienā un izņemiet augstspiediena šlūteni.

Attēls J

→ Tīkla pieslēguma kabeli, augstspiediena šļūteni un piederumus ievietojiet nodalījumos uz aparāta.

Aizsardzība pret aizsalšanu

Uzmanību!

Ja ierīce un piederumi nav iztukšoti pilnībā, tos var sabojāt sals. Iztukšojiet ierīci un pie- derumus pilnībā un sargiet no sala.

Lai novērstu bojājumus:

→ Pilnībā izlejiet no aparāta ūdeni: leslē-dziet (maks. 1 min) aparātu bez pie-slēgtas augstspiediena šlūtenes un bez pievienošanas ūdens padeves pieslē-gumam un pagaidiet, līdz no augstspiediena pieslēguma vairs neizplūst ūdens. Izslēdziet ierīci.

→ Uzglabājiet ierīci ar visiem piederumiem no sala aizsargātā telpā.

Kopšana un tehniskā apkope

⚠ Bīstami

Strāvas trieciena risks. Pirms ierīces kopšanas un apkopes darbiem ierīci izslēdziet un atvienojiet no elektrotīkla.

Kopšana

Pirms ilgākas uzglabāšanas, piemēram, ziemā:

→ Novelciet filtru no tīrīšanas līdzekļa sūkšanas šļūtenes un izskalojiet to zem tekoša ūdens.
→ Ar plakanknaiblēm izvelciet ūdens pievades vietā ievietoto sietu un izskalojiet to zem tekoša ūdens.

Tehniskā apkope

Aparātam nav nepieciešama apkope.

Palīdzība darbības traucējumu gadījumā

Mazākos traucējumus Jūs varat novērst patstāvīgi, izmantojot sekojošo pārskatu. Šaubu gadījumos lūdzam griezties pilnvarotā klientu apkalpošanas dienestā.

⚠ Bīstami

Strāvas trieciena risks. Pirms ierīces kopšanas un apkopes darbiem ierīci izslēdziet un atvienojiet no elektrotīkla.

Remontdarbus un darbus ar elektriskajām dalām drīkst veikt tikai autorizēts klientu serviss.

Aparāts nestrādā

→ Pavelciet rokas smidzinātājpistoles sviru, aparāts ieslēdzas.
→ Pārbaudiet, vai tīkla spriegums atbilst ražotāja datu plāksnītē norādītajam barošanas spriegumam.
→ Pārbaudiet, vai nav bojāts tīkla pieslēguma kabelis.

Aparāts neieslēdzas, motors rūc nevienmērīgi

Sprieguma samazināšanās vājas elektro-tīkla jaudas dēļ vai izmantojot pagarinātāja kabeli.

→ leslēdzot vispirms pavelciet rokas smidzināšanas pistoles sviru, tad aparāta slēdzi pārslēdziet uz "I/ON".

Aparāts nerada spiedienu

→ Pārbaudiet uzgaļa iestatījumus.
→ Pārbaudiet, vai ūdensapgādes sistēma nodrošina pietiekamu padeves daudzumu.
→ Ar plakanknaiblēm izvelciet ūdens pievades vietā ievietoto sietu un izskalojiet to zem tekoša ūdens.
→ Aparāta atgaisošana: leslēdziet aparātu bez pieslēgtas augstspiediena šļūtenes un pagaidiet (maks. 2 minūtes), līdz no augstspiediena pieslēguma izplūst burbuļus nesaturošs ūdens. Izslēdziet aparātu un pievienojiet atpakaļ augstspiediena šļūteni.

Spēcīgas spiediena maiņas

→ Augstspiediena sprauslas tīrīšana: iztī-riet netīrumus no sprausla urbuma ar adatas palīdzību un izskalojiet sprauslu no priekšpuses ar ūdeni.
→ Pārbaudiet ūdens pieplūdes daudzumu.

Neblīvs aparāts

→ Neliels aparāta neblīvums ir tehniski iespējams. Spēcīga neblīvuma gadījumā konsultējieties ar pilnvaroto klientu apkalpošanas centru.

Netiek iesükts tīrīšanas līdzeklis

→ Izmantot strūklas cauruli ar spiediena regulējumu (Vario Power). Pagriezt uzgali pozīcijā „Mix“.
→ Iztīriet tīrīšanas līdzekļa sūkšanas šļū- tenes filtru.
→ Pārbaudiet, vai tīrīšanas līdzekļa sūkšanas šļūtenei nav lūzuma vietu.

Piederumi un rezerves daļas

Speciâlie piederumi

Speciālie piederumi paplašina aparāta izmantošanas iespējas. Plašāku informāciju Jūs varat saņemt pie Jūsu KÄRCHER tirgotāja.

Rezerves daļas

Izmantojiet tikai oriğinālās KÄRCHER rezerves daļas. Pārskatu pār rezerves daļām Jūs varat atrast šīs lietošanas pamācības beigās.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Adreses Jūs atradīsit:

Spriegums	230 V1~50 Hz
Pieslēguma jauda	1,8 kW
Aizsardzības līmenis	IP X5
Aizsardzības klase	I
Tīkla drošinātājs (kūstošais)	10 A

Üdens pieslēgums

Pievadāmā ūdens spiediens (maks.)	0,8 MPa
Pievadāmā ūdens temperatūra (maks.)	40 °C
Pievadāmā ūdens daudzums (min.)	9 l/min
Maks. sūkšanas augstums	0,5 m

Tehniskie dati attiecībā uz jaudu

Darba spiediens	11 MPa
Maks. pieļaujamais spiediens	13 MPa
Ūdens patēriņš	6,3 l/min
Maksimālais padeves dau-dzums	7,0 l/min
Tīrīšanas līdzekļa patēriņš	0,3 l/min
Rokas smidzināšanas pistoles reaktīvais spēks	16 N

Izmēri un svars

Garums	516 mm
Platums	295 mm
Augstums	282 mm
Svars, darba gatavībā ar pie-derumiem	12,2 kg

Saskaṇā ar EN 60335-2-79 aprēkinātās vērtības

Plaukstas-rokas vibrācijas lie-lums	<2,5 m/s ^2 0,3 m/s ^2
Nenoteiktība K
Skaņas spiediena līmenis L _pA	75 dB(A)
Nenoteiktība K _pA	3 dB(A)
Skaņas jaudas līmenis L _WA + nenoteiktība K _WA	91 dB(A)

Paturam tiesības veikt tehniskas izmaiņas.

EK Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Tips: 1.637-xxx

Attiecīgās ES direktīvas:

2000/14/EK

2004/108/EK

2006/42/EK (+2009/127/EK)

2011/65/ES

Piemērotās harmonizētās normas:

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skanas intensitates līmenis dB(A)

Izmērītais: 87

Garantētais: 91

Apakšā parakstījušās personas rīkojas uz- ņēmuma vadības uzdevumā un pēc tās pilnvarojuma.

CEO

Par dokumentāciju sastādīšanu atbildīgā persona:

S. Reiser
