Produkto tipas	Įmontuojamas šaldytuvas
Modelis	KIL42SDF0
Prekės ženklas	Bosch
Matmenys (A x P x G)	Apytiksliai 177 cm x 54.7 cm x 54.8 cm
Svoris	Apytiksliai 50 kg
Energijos efektyvumo klasė	E (numatoma)
Klimato klasė	SN-ST
Triukšmo lygis	Apytiksliai 38 dB
Šaldymo agentas	R600a
Maitinimas	220-240 V, 50 Hz
Apšvietimas	LED vidinis apšvietimas (nereikalaujantis priežiūros, keičiamas)
Lentynos	Reguliuojamos stiklinės lentynos, ištraukiama lentyna
Durų lentynos	Reguliuojamos durų lentynos
Stalčiai	Vaisių ir daržovių talpykla, vėsaus šviežumo talpykla, šaldiklio skyriaus lentyna
Vyrių tipas	Plokščias vyris ir stumdomas vyris (keičiami)
Durų tarpinė	Keičiama
Taisomumas	Tinkamas DIY su atsarginėmis dalimis (durų tarpinė, vyriai, lentynos, LED apšvietimas)
Saugos funkcijos	Prieš remontą atjunkite maitinimą; dėvėkite apsaugines pirštines; pritvirtinkite sunkius komponentus
Priežiūra	Valykite švelniu plovikliu ir minkšta šluoste; nenaudokite abrazyvinių valiklių
Įrengimas	Reikalingas įmontuojamas įrengimas; žr. montavimo instrukciją

Dažnai užduodami klausimai - KIL42SDF0 BOSCH

Kaip pakeisti durų tarpinę mano Bosch KIL42SDF0 šaldytuve?

Pirmiausia atjunkite prietaisą nuo maitinimo šaltinio. Atlaisvinkite durų tarpinę iš griovelio dešiniajame ir kairiajame kampuose, tada ištraukite ją. Patikrinkite griovelį, ar nėra pažeidimų. Jei pažeistas, susisiekite su klientų aptarnavimo tarnyba. Pašildykite naują tarpinę plaukų džiovintuvu arba karštu vandeniu, kad suminkštėtų, tada įstumkite kampus į griovelį viršuje ir apačioje. Palaipsniui spauskite visą tarpinę į griovelį, kol ji visiškai įsitaisys. Tarpinės storis gali šiek tiek skirtis, tačiau tai neturi įtakos uždarymo elgsenai.

Kaip nuimti plokščią vyrį nuo šaldytuvo?

Atidarykite dureles. Nuimkite du vyrių gaubtus. Atsukite keturis vyrio varžtus, ištraukite dureles ir nuimkite jas. Tada nuimkite keturis varžtus, laikančius vyrį, ir nuimkite vyrį. Vyris dabar nuimtas. Montuokite atvirkštine tvarka.

Kaip pakeisti lentyną šaldytuvo skyriuje?

Atidarykite dureles. Ištraukite lentyną iki galo. Lentyna dabar nuimta. Norėdami sumontuoti, tiesiog įstumkite naują lentyną atgal į kreiptuvus, kol ji užsifiksuos.

Kaip pakeisti LED prožektorių mano Bosch šaldytuve?

Atjunkite prietaisą nuo maitinimo ne mažiau kaip 60 sekundžių prieš pradedant. Išimkite šaldytuvo skyriaus lentynas. Atlaisvinkite LED prožektoriaus dangtelį traukdami jį į vidų ir stumdami į priekį. Atskirkite LED modulį naudodami plokščią atsuktuvą. Atjunkite elektros jungtį. LED prožektorius nuimtas. Montuokite atvirkštine tvarka. Pastaba: LED lempos nereikalauja priežiūros ir, jei pažeistos, jas turėtų pakeisti įgalioti technikai.

Kaip išimti vaisių ir daržovių talpyklą?

Atidarykite dureles. Ištraukite talpyklą iki galo, tada pakelkite ir išimkite. Norėdami sumontuoti, visiškai įstumkite atgal.

Kaip pakeisti durų lentyną?

Atidarykite dureles. Pakelkite durų lentyną aukštyn, kad atlaisvintumėte. Durų lentyna dabar nuimta. Montuokite atvirkštine tvarka, nustumdami lentyną atgal ant atramų.

Kokių saugos priemonių turėčiau imtis prieš remontuodamas šaldytuvą?

Visada atjunkite prietaisą nuo elektros tiekimo ne mažiau kaip 60 sekundžių prieš pradėdami bet kokį remontą. Dėvėkite apsaugines pirštines, kad išvengtumėte įpjovimų nuo aštrių briaunų. Dėvėkite apsauginius batus, kad išvengtumėte sužeidimų nuo sunkių komponentų. Pritvirtinkite sunkius komponentus, kad jie nenukristų. Po remonto atlikite saugos patikrinimą pagal VDE 0701 arba vietinius reglamentus.

Kaip išimti ištraukiamą lentyną?

Ištraukite ištraukiamą lentyną, kol atleidžiamas fiksavimo fiksatorius. Nuleiskite lentyną ir pasukite ją į šoną. Ištraukiama lentyna dabar nuimta. Montuokite atvirkštine tvarka.

Kaip pakeisti vėsaus šviežumo talpyklą?

Atidarykite dureles. Pakreipkite vėsaus šviežumo talpyklą į priekį, tada pakelkite ir išimkite. Montuokite atvirkštine tvarka, pastatydami atgal ir pakreipdami į padėtį.

Kaip patikrinti, ar durų tarpinės griovelis nepažeistas?

Nuėmus seną tarpinę, vizualiai patikrinkite griovelį, ar nėra įtrūkimų, deformacijų ar kitų pažeidimų. Jei pažeistas, susisiekite su klientų aptarnavimo tarnyba dėl remonto arba pakeitimo. Nedidelė pačios tarpinės deformacija yra normalu ir neturi įtakos veikimui.

NAUDOJIMO INSTRUKCIJA KIL42SDF0 BOSCH

→ Viras ir nonemtas.

Starplika ir iznemta.

1. 1. Paceliet auglu un dârzenu tvertnes vâku.

2. Auglu un dârzenu tvertnes vâku pavelciet uz priekšu un sagâziet uz sâniem, lai iznemtu.

Informacija apie remonta - Šaldytuvas

i Dél šio dokumento.... 297

1.1 Svarbi informacija....297
1.1.1 Paskirtis 297

1.2 Simbolių paaiškinimas 297

1.2.1 Pavojaus lygiai 297

1.2.2 Pavojaus simboliai 297

1.2.3 Ispėjimu struktūra 298

1.2.4 Bendrieji simboliai 298

Sauga....299

2.1 Bendrosios saugos instrukcijos.... 299

2.1.1 Visi buitiniai prietaisai 299

Irankiai ir pagalbinės priemonės.... 300

Remontas....301

4.1 Durelių tarpiklio keitimas 301

4.1.1 Dureliy tarpiklio išémimas.... 301

4.1.2 Durelių tarpiklio įdėjimas.... 301

4.2 Atlenkiamo vyrio keitimas.... 304

4.2.1 Atlenkiamo vyrio nuémimas 304

4.2.2 Atlenkiamo vyrio montavimas 305

4.3 Slankiojo vyrio keitimas.... 306

4.3.1 Slankiojo vyrio nuémimas 306

4.3.2 Slankiojo vyrio montavimas 306

4.4 Durelių lentynos keitimas 307

4.4.1 Durelių lentynos išėmimas.... 307

4.4.2 Durelių lentynos įdėjimas....307

4.5 Lentynos keitimas....308

4.5.1 Lentynos nuémimas 308

4.5.2 Lentynos jdėjimas 308

4.6 Ištraukiamos lentynos keitimas....309

4.6.1 Ištraukiamos lentynos išėmimas.... 309

4.6.2 Ištraukiamos lentynos jdėjimas 309

4.7 Šaldiklio skyriaus lentynos keitimas 310

4.7.1 Šaldiklio skyriaus lentynos išėmimas.... 310

4.7.2 Šaldiklio skyriaus lentynos jdėjimas.... 310

4.8 Vaisių ir daržovių talpyklos keitimas 311

4.8.1 Vaisių ir daržovių talpyklos išėmimas.... 311
4.8.2 Vaisių ir daržovių talpyklos įdėjimas.... 311

4.9 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas.... 312

4.9.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmimas 312
4.9.2 Vaisių ir daržovių talpyklos pertvaros jdėjimas ir dangčio uždėjimas .... 312

4.10 Atšaldytų šviežių produktų talpyklos keitimas.... 313

4.10.1 Atšaldytų šviežių produktų talpyklos išėmimas.... 313
4.10.2 Atšaldytu šviežiu produktu talpyklos idėjimas 313

4.11 Ištraukiamos talpyklos keitimas.... 314

4.11.1 Ištraukiamos talpyklos išémimas 314
4.11.2 Ištraukiamos talpyklos jdėjimas 314

4.12 LED apšvietimo lemputės keitimas.... 315

4.12.1 LED apšvietimo lemputės išėmimas 315
4.12.2 LED apšvietimo lemputės montavimas.... 316

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
„Torx" antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Specialus įrankis [00342180]

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją véliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. if Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

1. i Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj į prietaisą, rekomenduojama jį ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Atlenkiamo vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Baldų durelės turi būti nuimtos. Žr. „Irengimo instrukcija“.
Durelės turi būti atidarytos.

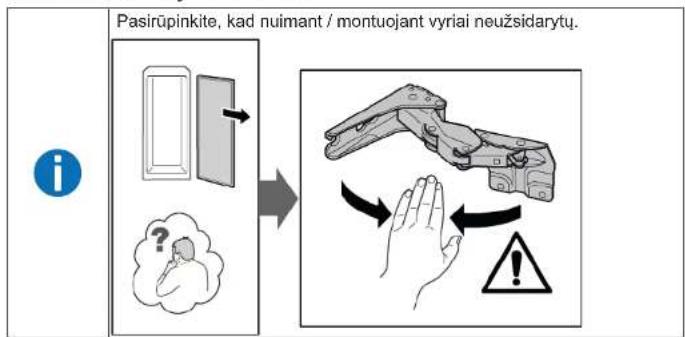

4.2.1 Atlenkiamo vyrio nuémimas

1. Nuimkite nuo dviejų vyrių dangtelius.

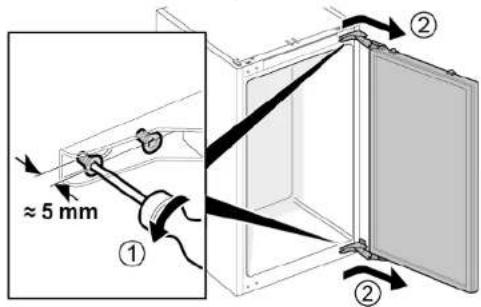

1. 1. Atleiskite keturis varžtus (1).

2. Patraukite ir išimkite dureles (2).

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite vyrius (2).

4.2.2 Atlenkiamo vyrio montavimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.3 Slankiojo vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Baldų ir prietaiso durelės yra atskiros. Žr. „Irengimo instrukcija“.

4.3.1 Slankiojo vyrio nuémimas

1. Išsukite du varžtus (1).
2. Nuimkite viršutinį vyri (2).
3. Nuimkite dureles (3)
4. Išsukite du varžtus (4).
5. Nuimkite apatinj vyrj (5).

4.3.2 Slankiojo vyrio montavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.4.1 Durelių lentynos išėmimas

- Pakelkite durelių lentyną i viršų.

Durelių lentyna išimta.

4.4.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

Durelės turi būti atidarytos.

4.5.1 Lentynos nuémimas

Ištraukite lentyną.

4.5.2 Lentynos idėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.6 Ištraukiamos lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.6.1 Ištraukiamos lentynos išémimas

1. Traukite ištraukiamą lentyną, kol atsifiksuos fiksatorius.

1. Nuleiskite ištraukiamą lentyną ir pakreipkite i šoną.

2. Ištraukiama lentyna išimta.

4.6.2 Ištraukiamos lentynos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.7 Šaldiklio skyriaus lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.7.1 Šaldiklio skyriaus lentynos išémimas

Ištraukite šaldiklio skyriaus lentyną.

Šaldiklio skyriaus lentyna išimta.

4.7.2 Šaldiklio skyriaus lentynos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.8 Vaisių ir daržovių talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.8.1 Vaisių ir daržovių talpyklos išėmimas

1. Ištraukite talpyklą iki pat galo (1).

2. Išimkite talpyklą (2).

4.8.2 Vaisių ir daržovių talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.9 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmimas

1. Nuimkite nuo pertvaros stiklinę plokštelę.

1. Išimkite vaisių ir daržovių talpykla.→311

2. 1. Abiejose pertvaros pusėse apačioje nuspauskite svirtelę (1).
3. Patraukite pertvarą i priekį (2).

1. Pakelkite pertvarą ir pakreipkite šonu.

Pertvara išimta.

1. 1. Iškelkite vaisių ir daržovių talpyklos dangtį.

2. Patraukite vaisių ir daržovių talpyklos dangtį i priekį ir pakreipkite šonu.

Vaisių ir daržovių talpyklos dangtis nuimtas.

4.9.2 Vaisių ir daržovių talpyklos pertvaros įdėjimas ir dangčio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.10 Atšaldytų šviežių produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.10.1 Atšaldytų šviežių produktų talpyklos išėmimas

1. Palenkite šviežių produktų talpykla i priekį (1).
2. Išimkite atšaldytų šviežių produktų talpyklą (2).

Atšaldytų šviežių produktų talpykla išimta.

4.10.2 Atšaldytų šviežių produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.11 Ištraukiamos talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.11.1 Ištraukiamos talpyklos išémimas

1. Palenkite ištraukiamą talpykłą j priekį (1).
2. Išimkite ištraukiamą talpykla (2).

Ištraukiama talpykla išimta.

4.11.2 Ištraukiamos talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.12 LED apšvietimo lemputės keitimas

Specialüs įrankiai.

Specialus jrankis [00342180]
Atsuktuvas su jpjovomis Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]

Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dël elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampal

Mirtis del elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelès turi būti atidarytos.
Šaldytuvo skyriaus lentynos išimtos.

4.12.1 LED apšvietimo lemputės išėmimas

1. Atleiskite LED apšvietimo lemputės dangtelį.

1. Patraukite LED apšvietimo lemputės dangtelį i vidų ir tuo pat metu paspauskite i priekį.

1. Atkabinkite LED apšvietimo lemputės modulį.

1. Atjunkite LED apšvietimo lemputės elektros jungti.

LED apšvietimo lemputė išimta.

4.12.2 LED apšvietimo lemputės montavimas

▶ Uždékite atvirkščia eilès tvarka.
