AL 3640 CV Professional - Baterijų įkroviklis BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Baterijų įkroviklis
Prekės ženklas	Bosch
Modelis	AL 3640 CV Professional
Įėjimo įtampa	230 V ~ (suderinama su 220 V)
Įkrovimo įtampa	36 V
Įkrovimo srovė	4,0 A
Įkrovimo temperatūros diapazonas	0 °C – 45 °C
Svoris	1,0 kg (pagal EPTA 01/2003)
Apsaugos klasė	II (dviguba izoliacija)
Suderiamų elementų skaičius	10–30
Suderiamų akumuliatorių talpos	Ličio jonų Bosch (1,3 Ah, 2,6 Ah, 3,0 Ah, 4,5 Ah)
Įkrovimo laikas (1,3 Ah)	15 min (75 %), 45 min (100 %)
Įkrovimo laikas (2,6 Ah)	30 min (75 %), 60 min (100 %)
Įkrovimo laikas (3,0 Ah)	35 min (75 %), 75 min (100 %)
Įkrovimo laikas (4,5 Ah)	55 min (75 %), 90 min (100 %)
Įkrovimo funkcijos	Protingas įkrovimas, aktyvus aušinimas (Active Air Cooling), LED indikatoriai
Indikatoriai	Žalias indikatorius (mirksi: greitas įkrovimas, nuolat šviečia: įkrovimas baigtas), raudonas indikatorius (nuolat šviečia: temperatūra už diapazono, mirksi: gedimas)
Garsinis signalas	2 sekundės įkrovimo pabaigoje
Priežiūra	Valyti akumuliatoriaus ir įkroviklio kontaktus
Saugumas	Apsauga nuo perkrovos, perkaitimo ir trumpojo jungimo
Remontuojamumas	Bosch servisas (originalios dalys)

Dažnai užduodami klausimai - AL 3640 CV Professional BOSCH

Kaip įkrauti akumuliatorių su AL 3640 CV įkrovikliu?

Įkiškite akumuliatorių į įkroviklio lizdą, kol jis užsifiksuos. Įjunkite įkroviklį į elektros tinklą. Įkrovimas prasideda automatiškai. Žalias indikatorius mirksi greitojo įkrovimo metu ir nuolat šviečia, kai akumuliatorius visiškai įkrautas. Tada pasigirsta garsinis signalas.

Ką reiškia mirksintis žalias indikatorius?

Mirksintis žalias indikatorius rodo, kad vyksta greitasis įkrovimas. Tuo metu paeiliui užsidega trys įkrovimo būsenos indikatoriai. Greitasis įkrovimas galimas tik tada, kai akumuliatoriaus temperatūra yra leistiname diapazone (0–45 °C).

Ką daryti, jei raudonas indikatorius dega nuolat?

Nuolat degantis raudonas indikatorius reiškia, kad akumuliatoriaus temperatūra yra už leistino įkrovimo diapazono. Įkroviklis laukia, kol akumuliatorius atvės arba sušils. Kai temperatūra tampa tinkama, greitasis įkrovimas pradedamas automatiškai.

Kodėl raudonas indikatorius mirksi?

Raudonas mirksėjimas rodo gedimą įkrovimo metu. Patikrinkite, ar akumuliatorius tinkamai įdėtas, ar kontaktai švarūs, ar akumuliatorius nėra sugedęs. Žr. lentelę „Gedimas – priežastys ir sprendimai“ naudojimo instrukcijoje.

Ar galiu įkrauti kitų prekių ženklų akumuliatorius, išskyrus Bosch?

Ne, įkroviklis skirtas tik originaliems Bosch ličio jonų akumuliatoriams arba akumuliatoriams, sumontuotiems Bosch gaminiuose, kurių įtampa 36 V. Naudojant kitus akumuliatorius, gali kilti gaisras arba sprogimas.

Kiek laiko trunka visiškas akumuliatoriaus įkrovimas?

Įkrovimo laikas priklauso nuo akumuliatoriaus talpos. Pavyzdžiui, 1,3 Ah akumuliatorius įkraunamas iki 75 % per 15 min. ir iki 100 % per 45 min. 4,5 Ah akumuliatoriui reikia 55 min. iki 75 % ir 90 min. iki 100 %.

Kodėl įsijungia įkroviklio ventiliatorius?

Įkroviklyje yra aktyvus aušinimas (Active Air Cooling). Kai akumuliatoriaus temperatūra viršija 30 °C, įsijungia ventiliatorius, kad atvėsintų akumuliatorių iki optimalios įkrovimo temperatūros. Jei ventiliatorius sugedęs, įkrovimo laikas gali pailgėti.

Kaip valyti įkroviklį?

Laikykite įkroviklį švarų, nuvalydami akumuliatoriaus ir įkroviklio kontaktus sausa šluoste. Nenaudokite agresyvių valiklių. Užterštumas padidina elektros smūgio riziką.

Kur galiu suremontuoti savo įkroviklį?

Paveskite remontą įgaliotai Bosch techninės priežiūros stotiei. Kontaktinę informaciją rasite instrukcijoje arba svetainėje www.bosch-pt.com. Niekada neatsukite įkroviklio patys.

Ar galiu palikti akumuliatorių įkroviklyje po įkrovimo?

Taip, įkroviklis palaiko akumuliatorių visiškai įkrautą be perkrovimo pavojaus. Po 5 minučių žali indikatoriai užgęsta, kad taupytų energiją. Saugu palikti akumuliatorių įkroviklyje.

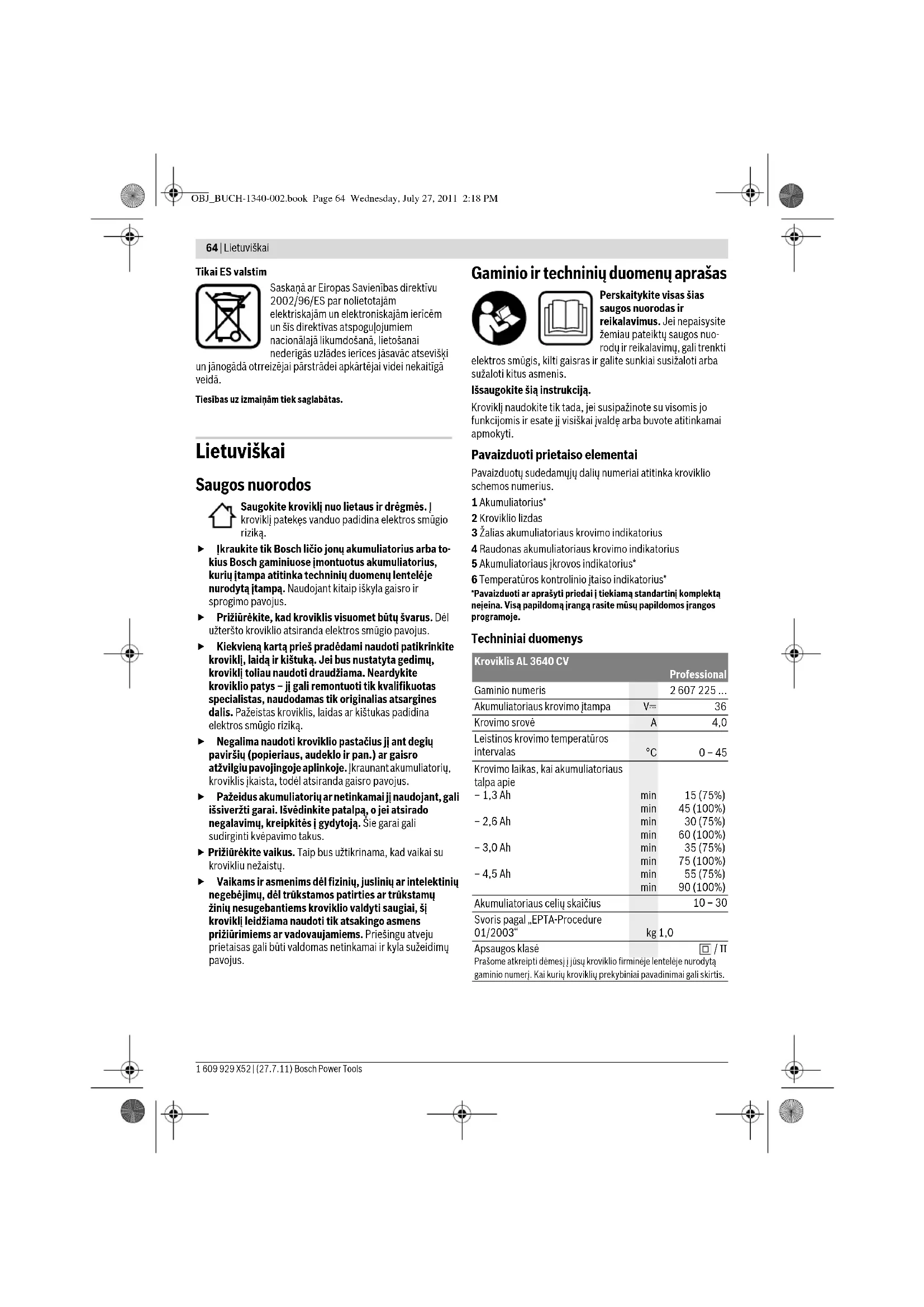

NAUDOJIMO INSTRUKCIJA AL 3640 CV Professional BOSCH

Lietuviškai....Puslapis 64

عربى

فارسی ...... صفحة

1 2 3 4 5 6 BOSCH

AL 3640 CV Professional

4|Deutsch

Deutsch

Sicherheitshinweise

Saugokite kroviklj nuo lietaus ir drėgmės. Į kroviklj patekęs vanduo padidina elektros smūgio rizika.

Ikraukite tik Bosch ličio jonų akumuliatorius arba tokius Bosch gaminiuose įmontuotus akumuliatorius, kurių įtampa atitinka techninių duomenų lentelėje nurodytą įtampa. Naudojant kitaip iškyla gaisro ir sprogimo pavojus.
▶ Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl užteršto kroviklio atsiranda elektros smūgio pavojus.
Kiekvieną kartą prieš pradėdami naudoti patikrinkite krovikli, laidą ir kištuką. Jei bus nustatyta gedimų, krovikli toliau naudoti draudžiama. Neardykite kroviklio patys - ji gali remontuoti tik kvalifikuotas specialistas, naudodamas tik originalias atsargines dalis. Pažeistas kroviklis, laidas ar kištukas padidina elektros smūgio rizika.
▶ Negalima naudoti kroviklio pastačius jį ant degių paviršių (popieriaus, audeklo ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Ijraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Sie garai gali sudirginti kvėpavimo takus.
▶ Prižiūrėkite vaikus. Taip bus užtikrinama, kad vaikai su krovikliu nežaisty.
▶ Vaikams ir asmenims dėl fizinių, juslinių ar intelektinių negebėjimų, dėl trūkstamos patirties ar trūkstamų žinių nesugebantliems kroviklio valdyti sauglai, šį krovikli leidžiama naudoti tik atsakingo asmens prižiūrimiems ar vadovaujamiems. Priešingu atveju prietaisas gali būti valdomas netinkamai ir kyla sužeidimų pavojus.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šią instrukcija.

Kroviklj naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jj visiškai įvaldę arba buvote atitinkamai apmokyti.

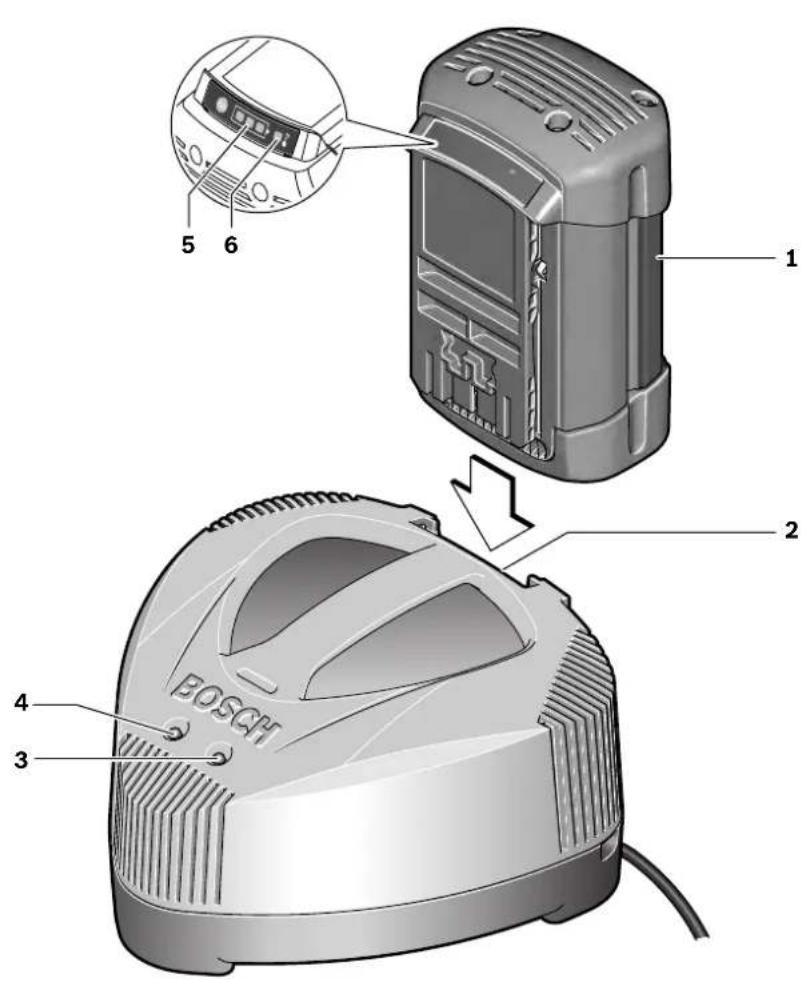

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka kroviklio schemos numerius.

1 Akumuliatorius*
2 Kroviklio lizdas
3 Žalias akumuliatoriaus krovimo indikatorius
4 Raudonas akumuliatoriaus krovimo indikatorius
5 Akumuliatoriaus jkrovos indikatorius*
6 Temperatūros kontrolinio įtaiso indikatorius*
*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Kroviklis AL 3640 CV
		Professional
Gaminio numeris		2 607 225 ...
Akumuliatoriaus krovimo jtampa	V=	36
Krovimo srove	A	4,0
Leistinos krovimo temperatūros intervalas	°C	0 - 45
Krovimo laikas, kai akumuliatoriaus talpa apie
-1,3 Ah	min	15 (75%)
	min	45 (100%)
-2,6 Ah	min	30 (75%)
	min	60 (100%)
-3,0 Ah	min	35 (75%)
	min	75 (100%)
-4,5 Ah	min	55 (75%)
	min	90 (100%)
Akumuliatoriaus celių skaičius		10 - 30
Svoris pagal „EPTA-Procedure 01/2003"	kg 1,0
Apsaugos klasė		☐ / Π
Prašome atkreipti dėmesį jjūsų kroviklio firminėje lenteleje nurodytą gaminio numerį. Kai kurių kroviklių prekybiniai pavadinimai gali skirtis.

Lietuviškai | 65

Naudojimas

Paruošimas naudoti

Atkreipkite dèmesj i elektros tinklo įtampa! Elektros srovės šaltinio įtampa turi atitikti nurodytąją kroviklio firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti jungiami j 220 V įtampos tinklą.

Ikrovimo procesas

Akumuliatorius pradedamas krauti, kai kroviklio kištukas jkišamas j kištukinj lizdą ir akumuliatorius 1 įstatomas j kroviklio lizdą 2.

Dėl taikomos „intelektualios“ jkrovimo technologijos, kroviklis automatiškai įvertina akumuliatoriaus jkrovos būklę ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos įį ikrauna optimalia krovimo srove.

Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai įkrautas.

Indikatorių reikšmės

Mirksintis žalias akumuliatoriaus krovimo indikatorius 3

Apie greitojo jkrovimo procesą praneša mirksintis žalias akumuliatoriaus krovimo indikatorius 3.

Akumuliatorių jkraunant vienas po kito užsidega ir trumpam užgęsta trys žali akumuliatoriaus įkrovos būklės

indikatoriai 5. Akumuliatorius yra visiškai jkrautas, kai trys žali indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško jkrovimo, trys žali indikatoriai vėl užgęsta.

Nuoroda: greitojo jkrovimo procesas galimas tik tada, jei akumuliatoriaus temperatūra yra leistinos jkrovimo temperatūros intervale, žr. skyrių „Techniniai duomenys“.

Nuolat degantis žalias akumuliatoriaus krovimo indikatorius 3

Nuolat degantis žalias akumuliatoriaus krovimo indikatorius 3 praneša, kad akumuliatorius yra visiškai jkrautas.

Taip pat maždaug 2 sekundėms pasigirsta garsinis signalas, kuris garsiniu būdu praneša, kad akumuliatorius visiškai jkrautas.

Akumuliatorių galima išimti ir iš karto naudoti.

Jei akumuliatorius nejstatytas, degantis akumuliatoriaus krovimo indikatorius 3 praneša, kad kištukas yra jkištas j lizda, o kroviklis paruoštas naudoti.

Nuolat degantis raudonas akumuliatoriaus krovimo indikatorius 4

Nuolat degantis raudonas

akumuliatoriaus krovimo indikatorius 4 praneša, kad akumuliatoriaus temperatūra yra už leistinos krovimo temperatūros ribų,

žr. skyrių „Techniniai duomenys“. Kai tik pasiekiamas leistinos temperatūros intervalas, kroviklis automatiškai persijungia j greitojo įkrovimo režimą.

Jei jstatant akumuliatorių į kroviklj ties juo užsidega raudonas temperatūros kontrolės indikatorius 6, vadinasi akumuliatoriaus temperatūra yra už leistinos krovimo temperatūros ribų (žr. skyrių „Techniniai duomenys“). Akumuliatorius bus kraunamas tik tada, kai temperatūra pasieks leistinas ribas.

Mirksintis raudonas akumuliatoriaus krovimo indikatorius 4

Mirksintis raudonas akumuliatoriaus krovimo indikatorius 4 praneša apie jkrovimo proceso sutrikimą, žr. skyrių „Gedimai – priežastys ir pašalinimas“.

Gedimai - priežastys ir pašalinimas

Priežastis Pašalinimas
Raudonas akumuliatoriaus krovimo indikatorius 4 mirksi Nevyksta ikrovimo procesas

Akumuliatorius nejdėtas (netinkamai jdėtas)	Akumuliatorių tinkamai jdėkite į kroviklį
Nešvaruš akumuliatoriaus kontaktai	Nuvalykite akumuliatoriaus kontaktus (pvz., daug kartų įstatykite ir išimkite akumuliatorių), jei reikia, akumuliatorių pakeiskite

Akumuliatorius pažeistas Akumuliatorių pakeiskite

Akumuliatoriaus krovimo indikatorius 3 ar 4 nedega

Nejkištas (netinkamaijkīštas) kroviklio kištukas	Kištuką tinkamai jkiškite j kištukinį lizdą
Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis	Patikrinkite maitinimo jtampą, jei reikia, dėl kroviklio patikrinimo kreipkitės j Bosch elektrinių įrankių remonto dirbtuves

Darbo patarimai

Nuolat veikdamas arba be pertraukos vieną po kito kraudamas kelis akumuliatorius, kroviklis gali jkaisti. Tai yra normalu ir nereiškia kroviklio techninio gedimo.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti.

Akumuliatoriaus aušinimas („Active Air Cooling“)

Kroviklyje integruotas ventiliatoriaus valdymo įtaisas kontroliuoja įstatyto akumuliatoriaus temperatūrą. Jei akumuliatoriaus temperatūra aukštesné už 30 °C, ventiliatorius akumuliatorių aušina iki optimalios jkrovimo temperatūros. Jjungtas ventiliatorius skleidžia triukšmą. Jei ventiliatorius neveikia, vadinasi akumuliatoriaus temperatūra yra optimalios jkrovimo temperatūros intervale arba ventiliatorius yra pažeistas. Tokiu atveju, akumuliatoriaus jkrovimo laikas pailgėja.

66 | Lietuviškai

Priežiūra ir servisas

Priežiūra ir valymas

Jei nepaisant kruopščios gamybos ir patikrinimo kroviklis sugestų, jo remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Siunčiant užklausimą ar užsakant atsargines dalis prašome būtinai nurodyti kroviklio dešimtženklį numerį, esantį firminėje lentelėje.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Krovikliai, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite kroviklių j buitinių atlieku konteinerius!

Tik ES šalims:

Pagal ES direktyvą 2002/96/EB dėl naudotų elektrinių ir elektroninių prietaisų utilizavimo ir pagal vietinius šalies jstatymus naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir gabenami įantrinių žaliavų tvarkymo vietas,

kur jie turi būti sunaikinami arba perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.
