NAUDOJIMO INSTRUKCIJA GSB 550 Professional BOSCH

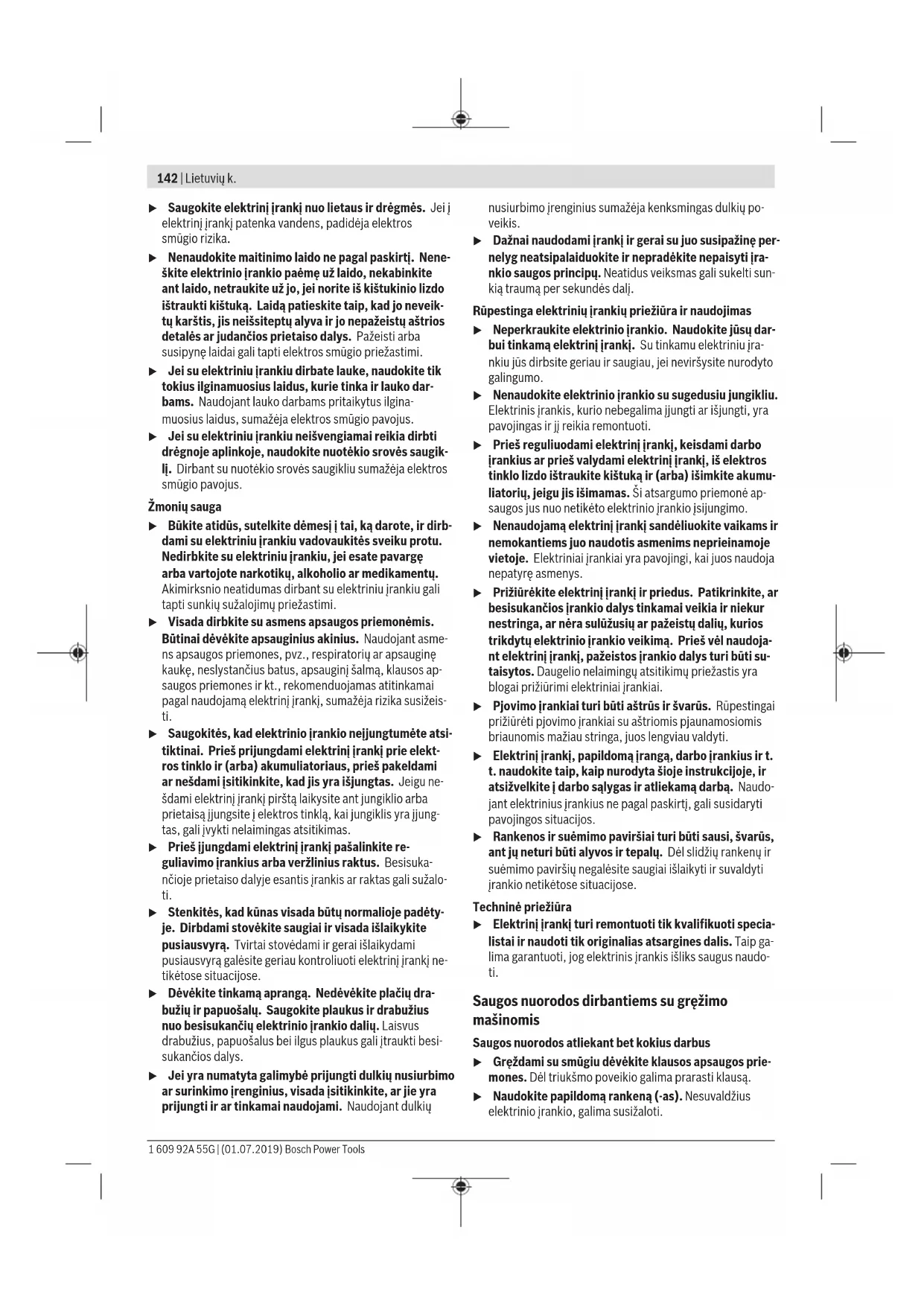

(13) Universalus antgalių laikiklis

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Smūginis gręžtuvas GSB 1300 Gaminio numeris 3 601 AA1 0.. Nominali naudojamoji galia W 550 Atiduodamoji galia W 270 Tuščiosios eigos sūkių skaičius min

0–2 800 Tuščiosios eigos smūgių skaičius min

0–44 800 Nominalusis sukimo mome- ntas Nm 1,5 Reversas ● Suklio kakliuko skersmuo mm 43 Maks. gręžinio Ø – Mūro siena mm 13 – Betonas mm 13 – Plienas mm 10 – Mediena mm 25 Griebtuvo kumštelių praskėtimo ribos mm 1,5–13 Svoris pagal „EPTA-Procedure 01:2014“ kg 1,8 Bosch Power Tools 1 609 92A 55G | (01.07.2019)144 | Lietuvių k. Smūginis gręžtuvas GSB 1300 Apsaugos klasė / II Duomenys galioja tik tada, kai nominalioji įtampa [U] 230V. Jei įtam- pa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN62841-2-1. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis95dB(A); garso galios ly- gis106dB(A). Paklaida K = 5dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatytos pagalEN62841-2-1. Gręžimas į metalą: a

Gręžimas su smūgiu į betoną: a

Sriegių sriegimas: a

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Papildoma rankena (žr.A pav.) u Elektrinį įrankį naudokite tik su papildoma rankena (8). Sparnuotąjį varžtą (7) sukite prieš laikrodžio rodyklę ir papil- domą rankeną (8), perstūmę per griebtuvą, uždėkite ant elektrinio įrankio suklio kakliuko pageidaujamoje padėtyje. Papildomą rankeną(8) galite palenkti ir tokiu būdu pasirinkti saugią ir nevarginančią darbinę padėtį. Papildomą rankeną(8) palenkite į pageidaujamą padėtį ir, sukdami pagal laikrodžio rodyklę, vėl užveržkite sparnuotąjį varžtą(7). u Prieš pradėdami bet kokį darbą įsitikinkite, kad tvirtai užveržtas sparnuotasis varžtas. Nesuvaldžius elektrinio įrankio, galima susižeisti. Gręžimo gylio nustatymas Gylio ribotuvu(9) galima nustatyti pageidaujamą gręžimo gylįX. Atsukite gylio ribotuvo nustatymo sparnuotąjį varžtą(6) ir į papildomą rankeną(8) įstatykite gylio ribotuvą. Ant gylio ribotuvo esantys grioveliai(9)turi būti nukreipti že- myn. Ištraukite gylio ribotuvą tiek, kad atstumas tarp grąžto vi- ršūnės ir gylio ribotuvo galo būtų lygus norimam gręžimo gy- liui X. Vėl tvirtai užveržkite gylio ribotuvo nustatymo sparnuotąjį va- ržtą(6). Įrankių keitimas u Įrankį keiskite mūvėdami apsauginėmis pirštinėmis. Atliekant ilgesnes darbo operacijas griebtuvas gali smar- kiai įkaisti. Vainikinis griebtuvas (žr.Bpav.) Sukdami atverkite vainikinį griebtuvą(1) tiek, kad galėtu- mėte įstatyti įrankį. Įstatykite įrankį. Griebtuvo raktą(11) įstatykite į vainikinio griebtuvo(1) ati- tinkamą angą ir tolygiai veržkite įrankį. Varžtų sukimo įrankiai (žr.C pav.) Naudodami suktuvo antgalius (12), visuomet naudokite ir universalųjį antgalių laikiklį (13). Naudokite tik varžto galvu- tei tinkamą suktuvo antgalį. Norėdami sukti varžtus, veikimo režimų perjungiklį „Gręži- mas/gręžimas su smūgiu“ (2)nustatykite ties simboliu „Gręžimas“. Griebtuvo keitimas Elektrinių įrankių, neturinčių suklio blokavimo funkcijos, griebtuvas turi būti keičiamas įgaliotose Bosch elektrinių įra- nkių remonto dirbtuvėse. Griebtuvą reikia užveržti apie 30 – 35Nm užve- ržimo momentu. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. 1 609 92A 55G | (01.07.2019) Bosch Power ToolsLietuvių k. | 145 Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Naudojimas Paruošimas naudoti u Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje le- ntelėje nurodytais duomenimis. 230V pažymėtus elektrinius įrankius galima jungti ir į 220V įtampos elektros tinklą. Sukimosi krypties nustatymas (žr. D – E pav.) u Sukimosi krypties perjungiklį(5)junkite tik tada, kai elektrinis įrankis neveikia. Sukimosi krypties perjungikliu (5) galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungi- mo jungiklis (4) yra nuspaustas, tai padaryti yra neįmanoma. Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, spau- skite sukimosi krypties perjungiklį (5) į kairę iki atramos. Kairinis sukimasis: Norėdami atlaisvinti arba išsukti varžtus ar atsukti veržles, spauskite sukimosi krypties perjungiklį (5) į dešinę iki atramos. Veikimo režimo pasirinkimas Gręžimas ir sukimas Nustatykite veikimo režimų perjungiklį (2) ties simboliu "Gręžimas". Gręžimas su smūgiu Nustatykite veikimo režimų perjungiklį (2) ties simboliu "Gręžimas su smūgiu". Pajusite, kaip veikimo režimų perjungiklis (2) įsistato, o jį galima perstumti net ir tada, kai variklis veikia. Įjungimas ir išjungimas Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun- gimo jungiklį (4) ir laikykite jį paspaustą. Norėdami užfiksuoti paspaustą įjungimo-išjungimo jungiklį (4), paspauskite fiksatorių (3). Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi- mo jungiklį (4)(3), o jei jis užfiksuotas, trumpai paspauskite įjungimo-išjungimo jungiklį (4) ir tada jį atleiskite. Sūkių skaičiaus ir smūgių skaičiaus nustatymas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite regu- liuoti atitinkamai spausdami įjungimo-išjungimo jungiklį (4). Lengvai spaudžiant įjungimo-išjungimo jungiklį (4), įrankis veikia mažais sūkiais/mažu smūgių skaičiumi. Daugiau spau- džiant jungiklį, sūkių skaičius didėja. Darbo patarimai u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukantys darbo įrankiai gali nuslysti. Po ilgesnio naudojimo mažu sūkių skaičiumi, kad elektrinis įrankis atvėstų, apie 3minutes leiskite jam veikti tuščiąja ei- ga didžiausiu sūkių skaičiumi. Norėdami gręžti plyteles, veikimo režimų perjungiklį (2) nustatykite ties simboliu „Gręžimas“. Tik pragręžę plytelę, nustatykite perjungiklio svirtelę ties grąžto ir plaktuko simbo- liu ir toliau gręžkite su smūgiu. Norint gręžti betoną, akmenį ar mūrą, reikia naudoti kietlydi- nio grąžtus. Gręždami metalą naudokite tik nepriekaištingai išgaląstus HSS grąžtus (HSS = didelio atsparumo greitapjovis plienas). Garantuotos kokybės grąžtus rasite Bosch papildomos įran- gos programoje. Grąžtų galandimo prietaisu (papildoma įranga) galite lengvai pagaląsti 2,5–10 mm skersmens spiralinius grąžtus. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch- pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau priva- lo būti atitinkamai perdirbti. Bosch Power Tools 1 609 92A 55G | (01.07.2019)146 | Lietuvių k. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. 1 609 92A 55G | (01.07.2019) Bosch Power Tools| 147

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že- miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Smūginis gręžtuvas Gaminio numeris GSB 1300 3 601 AA1 0.. 2006/42/EC 2014/30/EU 2011/65/EU EN 62841-1:2015 EN 62841-2-1:2018 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012
