ПОСІБНИК КОРИСТУВАЧА GSB 550 Professional BOSCH

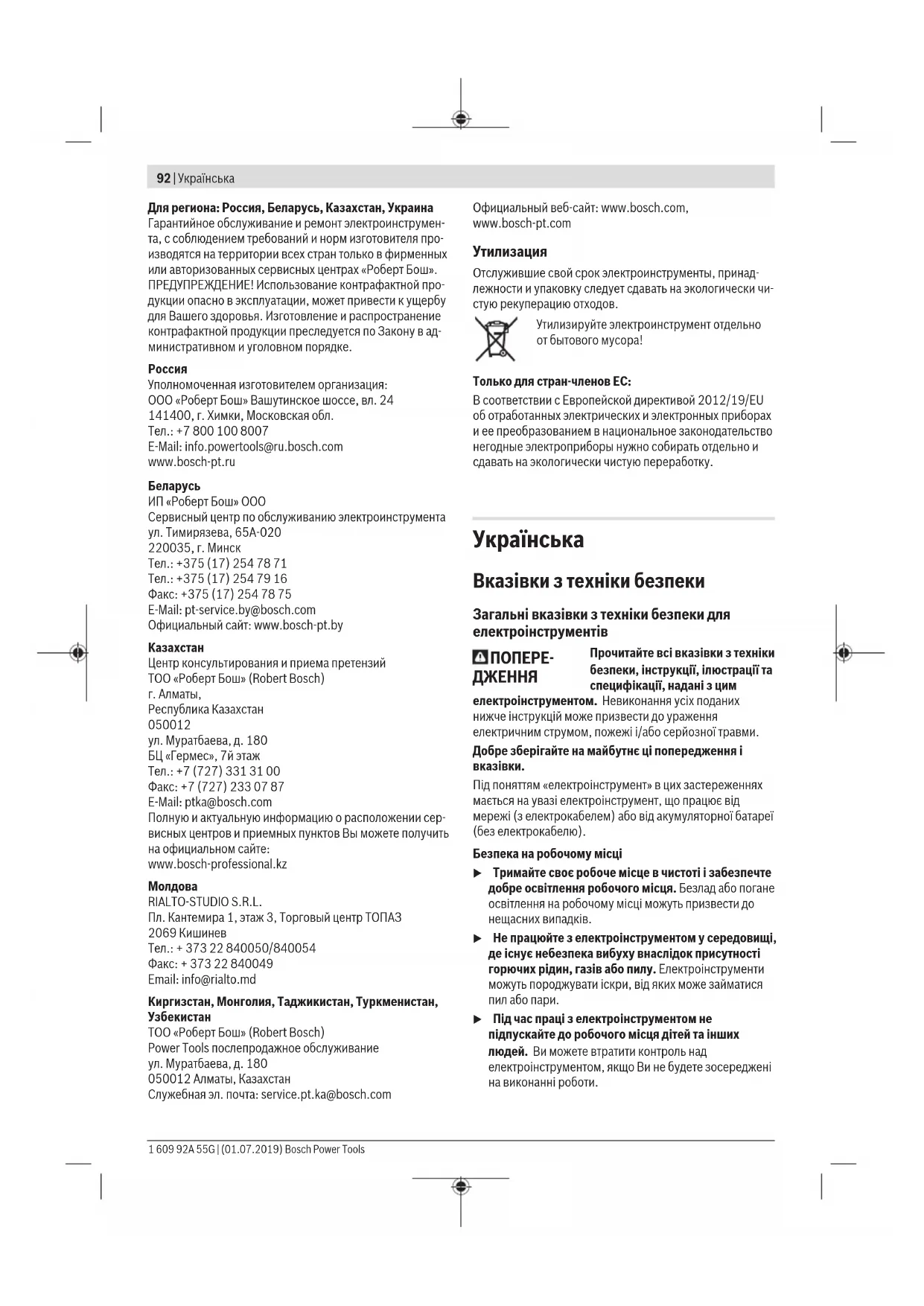

Вказівки з техніки безпеки Загальні вказівки з техніки безпеки для електроінструментів

Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи. 1 609 92A 55G | (01.07.2019) Bosch Power ToolsУкраїнська | 93 Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

u Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. u Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом. u Не використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. u Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей u Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних

u Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування засобів індивідуального захисту для відповідних умов, напр.,захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм. u Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм. u Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм. u Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях. u Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що

u Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. u Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми. Правильне поводження та користування електроінструментами u Не перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. Зпридатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. u Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати. u Перед тим, як регулювати що-небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента. u Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним. u Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будь- якому іншому стані, який міг би вплинути на Bosch Power Tools 1 609 92A 55G | (01.07.2019)94 | Українська функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами. u Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. u Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних

u Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

u Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого

Вказівки з техніки безпеки для дрилів Вказівки з техніки безпеки для усіх операцій u Під час ударного свердління використовуйте засоби захисту органів слуху\. Шум може пошкодити

u Користуйтеся допоміжною(ими) рукояткою(ами). Втрата контролю може призвести до травм. u При виконанні робіт, при яких приладдя або шурупи можуть зачепити заховану електропроводку або власний шнур живлення, тримайте інструмент за ізольовані поверхні. Зачеплення приладдям проводки, що знаходиться під напругою, може призвести до зарядження металевих частин електроінструмента та до ураження електричним струмом. Вказівки з техніки безпеки при роботі з довгими біт-

u Ніколи не працюйте зі швидкістю, що перебільшує максимальну номінальну швидкість біт-насадки. При великій швидкості біт-насадки можуть гнутися, якщо вони обертаються вільно без контакту із заготовкою, що може призвести до тілесних

u Завжда починайте свердлити на низькій швидкості, кінчик біт-насадки повинен торкатися заготовки. При великій швидкості біт-насадки можуть гнутися, якщо вони обертаються вільно без контакту із заготовкою, що може призвести до тілесних

u Натискуйте лише по прямій до біт-насадки і не притискуйте занадто сильно.Біт-насадки можуть гнутися і в результаті ламатися або призводити до втрати контролю і внаслідок цього до тілесних

Додаткові вказівки з техніки безпеки u Негайно вимкніть електроінструмент, якщо робочий інструмент заклинило. Будьте готові до високих реактивних моментів, що призводять до сіпання. Робочий інструмент заклинює при перевантаженні електроінструмента або застряганні інструмента в оброблюваній заготовці. u Міцно тримайте електроінструмент. При закручуванні і розкручуванні гвинтів/шурупів можуть виникати короткочасні високі реакційні моменти. u Закріплюйте оброблювану заготовку. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в

u Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призвести до ураження електричним струмом. u Перед тим, як покласти електроінструмент, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що‑небудь, що призведе до втрати контролю над електроприладом. Опис продукту і послуг Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Електроприлад призначений для ударного свердління в цеглі, бетоні та камені, а також для свердління в деревині, металі, кераміці і пластмасі. Електроінструменти з електронною системою регулювання і обертанням робочого інструмента праворуч і ліворуч також придатні для закручування гвинтів і нарізання різьби. 1 609 92A 55G | (01.07.2019) Bosch Power ToolsУкраїнська | 95 Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. (1) Зубчастий свердлильний патрон (2) Перемикач «Свердлення/Ударне свердлення» (3) Кнопка фіксації вимикача (4)

(5) Перемикач напрямку обертання (6) Гвинт для налаштування обмежувача глибини (7) Гвинт для регулювання додаткової рукоятки (8) Додаткова рукоятка (з ізольованою поверхнею) (9) Обмежувач глибини (10) Рукоятка (з ізольованою поверхнею) (11) Ключ до свердлильного патрона (12)

(13) Універсальний утримувач біт

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Ударний дриль GSB 1300 Товарний номер 3 601 AA1 0.. Ном. споживана потужність Вт 550 Корисна потужність Вт 270 Кількість обертів на холостому ході

0 – 2800 Кількість ударів на холостому ході

0 – 44800 Номінальний обертальний

Нм 1,5 Обертання праворуч/

Діаметр шийки шпинделя мм 43 Макс. Ø свердла – Kам’яна кладка мм 13 – бетон мм 13 – Сталь мм 10 – Деревина мм 25 Діапазон затискання

мм 1,5 – 13 Вага відповідно до EPTA-Procedure 01:2014 кг 1,8 Клас захисту / II Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Інформація щодо шуму і вібрації Значення звукової емісії визначені відповідно до EN62841-2-1. А-зважений рівень звукового тиску від електроінструмента, як правило, становить: звукове навантаження 95дБ(A); звукова потужність 106дБ(A). Похибка K = 5дБ. Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) і похибка K, визначені відповідно EN62841-2-1. Свердлення в металі: a

Ударне свердлення в бетоні: a

Закручування та викручування гвинтів: a

Зазначені в цих вказівках рівень вібрації і рівень емісії шуму вимірювалися за визначеною в стандартах процедурою; ними можна користуватися для порівняння приладів. Вони також придатні для попередньої оцінки рівня вібрації і рівня емісії шуму. Зазначені рівень вібрації і рівень емісії шуму стосуються основних робіт, для яких застосовується електроінструмент. Однак у разі застосування електроінструмента для інших робіт, роботи з іншим приладдям або у разі недостатнього технічного обслуговування рівень вібрації і рівень емісії шуму можуть бути іншими. В результаті рівень вібрації і рівень емісії шуму протягом всього робочого часу можуть значно зрости. Для точної оцінки рівня вібрації і рівня емісії шуму потрібно також враховувати інтервали часу, коли електроінструмент вимкнений або, хоча й увімкнений, але фактично не працює. Це може значно зменшити сумарний рівень вібрації і рівень емісії шуму протягом робочого часу. Визначте додаткові заходи безпеки для захисту оператора електроінструмента від вібрації, напр.: технічне обслуговування електроінструмента і робочих інструментів, нагрівання рук, організація робочих

u Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки. Додаткова рукоятка (див. мал. A) u Працюйте з електроінструментом лише з додатковою рукояткою (8). Поверніть гвинт-баранчик (7)/ проти годинникової стрілки і надіньте додаткову рукоятку (8) у бажаному положенні через свердлильний патрон на шийку шпинделя електроінструмента. Додаткову рукоятку (8) можна повертати для забезпечення безпечного робочого положення, а також щоб менше втомлюватися. Bosch Power Tools 1 609 92A 55G | (01.07.2019)96 | Українська Поверніть додаткову рукоятку (8) в бажане положення і знову міцно затягніть гвинт (7) за стрілкою годинника. u Перед будь-якими роботами завжди перевіряйте, щоб гвинт був міцно затягнений. Втрата контролю над електроінструментом може призвести до тілесних

Встановлення глибини свердління За допомогою обмежувача глибини (9) можна встановлювати необхідну глибину свердління X. Відпустіть гвинт-баранчик для настроювання обмежувача глибини (6) і встроміть обмежувач глибини в додаткову рукоятку (8). Рифлення на обмежувачі глибини (9) повинне дивитися

Витягніть обмежувач глибини настільки, щоб відстань між кінчиком свердла і кінчиком обмежувача глибини свердлення відповідала необхідній глибині свердлення

Знову затягніть гвинт-баранчик для настроювання обмежувача глибини (6). Заміна робочого інструмента u Під час заміни приладдя обов'язково надівайте захисні рукавиці. Свердлильний патрон може при тривалій роботі сильно нагріватися. Зубчастий свердлильний патрон (див. мал. B) Повертаючи, відкрийте зубчастий свердлильний патрон (1), щоб в нього можна було встромити робочий інструмент. Вставте робочий інструмент. Встроміть ключ до свердлильного патрона (11) у відповідні отвори в зубчастому свердлильному патроні (1) і рівномірно затягніть робочий інструмент. Інструменти для закручування (див. мал. C) У разі використання біт (12) необхідно завжди використовувати універсальний затискач біт (13). Використовуйте лише біти, що підходять до головки

Для закручування гвинтів завжди встановлюйте перемикач «Свердлення/Ударне свердлення» (2) на символ «Свердлення». Заміна свердлильного патрона В електроприладах без фіксатора свердлильного шпинделя свердлильний патрон треба міняти в авторизованій сервісній майстерні Bosch. Свердлильний патрон треба затягнути до моменту затягування прибл. 30 – 35Нм. Відсмоктування пилу/тирси/стружки Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – Слідкуйте за доброю вентиляцією на робочому місці. – Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. u Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

Початок роботи u Зважайте на напругу у мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці електроінструменту. Електроприлад, що розрахований на напругу 230В, може працювати також і при 220В. Встановлення напрямку обертання (див. мал. D – E) u Перемикайте перемикач напрямку обертання(5), лише коли електроінструмент повністю зупинений. За допомогою перемикача напрямку обертання (5) можна міняти напрямок обертання інструмента. Однак це не можливо, якщо натиснутий вимикач (4). Праве обертання: Для свердлення і вкручування шурупів посуньте перемикач напрямку обертання (5) до упору ліворуч. Обертання ліворуч: Для послаблення або викручування гвинтів, розкручування гайок та свердел посуньте перемикач напрямку обертання (5) до упору праворуч. Встановлення режиму роботи Свердління та закручування/ викручування гвинтів Встановіть перемикач (2) на символ «Свердління». Ударне свердління Встановіть перемикач (2) на символ «Ударне свердління». Перемикач (2) відчутно заходить у зачеплення, і його також можна перемикати при увімкнутому моторі. Вмикання/вимикання Щоб увімкнути електроінструмент, натисніть на вимикач (4) і тримайте його натиснутим. Щоб зафіксувати натиснутий вимикач (4), натисніть на фіксатор (3). Щоб вимкнути, електроінструмент, відпустіть вимикач (4) або, якщо він зафіксований кнопкою фіксації (3), коротко натисніть на вимикач (4) та знову відпустіть його. 1 609 92A 55G | (01.07.2019) Bosch Power ToolsҚазақ | 97 Встановлення кількості обертів/кількості ударів Кількість обертів/ударів увімкнутого електроінструмента можна плавно регулювати більшим чи меншим натисканням на вимикач (4). При легкому натисканні на вимикач (4) електроінструмент працює з малою кількістю обертів/ ударів. Призбільшенні сили натискування кількість обертів/кількість ударів зростає. Вказівки щодо роботи u Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки. u Приставляйте електроінструмент до гайки/гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати. Після тривалої роботи на низькій частоті обертів дайте електроприладу попрацювати для охолодження прибл. 3хвил. з максимальною частотою обертів на холостому

Для свердлення кахлів встановіть перемикач (2) на символ «Свердлення». Після просвердлення кахлю встановіть перемикач на значок «ударне свердління» і працюйте з ударом. Для роботи з бетоном, каменем і цеглою використовуйте твердосплавні свердла. Використовуйте при свердлінні в металі лише бездоганні, заточені свердла з високолегованої швидкорізальної сталі (HSS). Відповідну якість гарантує оригінальне приладдя Bosch. За допомогою пристрою для загострювання свердел (приладдя) можна легко заточувати спіральні свердла діаметром 2,5–10 мм. Технічне обслуговування і сервіс Технічне обслуговування і очищення u Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки. u Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті. Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроінструменти в побутове

Лише для країнЄС: Відповідно до Європейської директиви 2012/19/EU щодо відпрацьованих електричних і електронних приладів і її перетворення в національне законодавство непридатні до вживання електроінструменти треба збирати окремо і здавати на екологічно чисту рекуперацію.

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у: * Ударний дриль Товарнии номер
