РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSB 550 Professional BOSCH

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

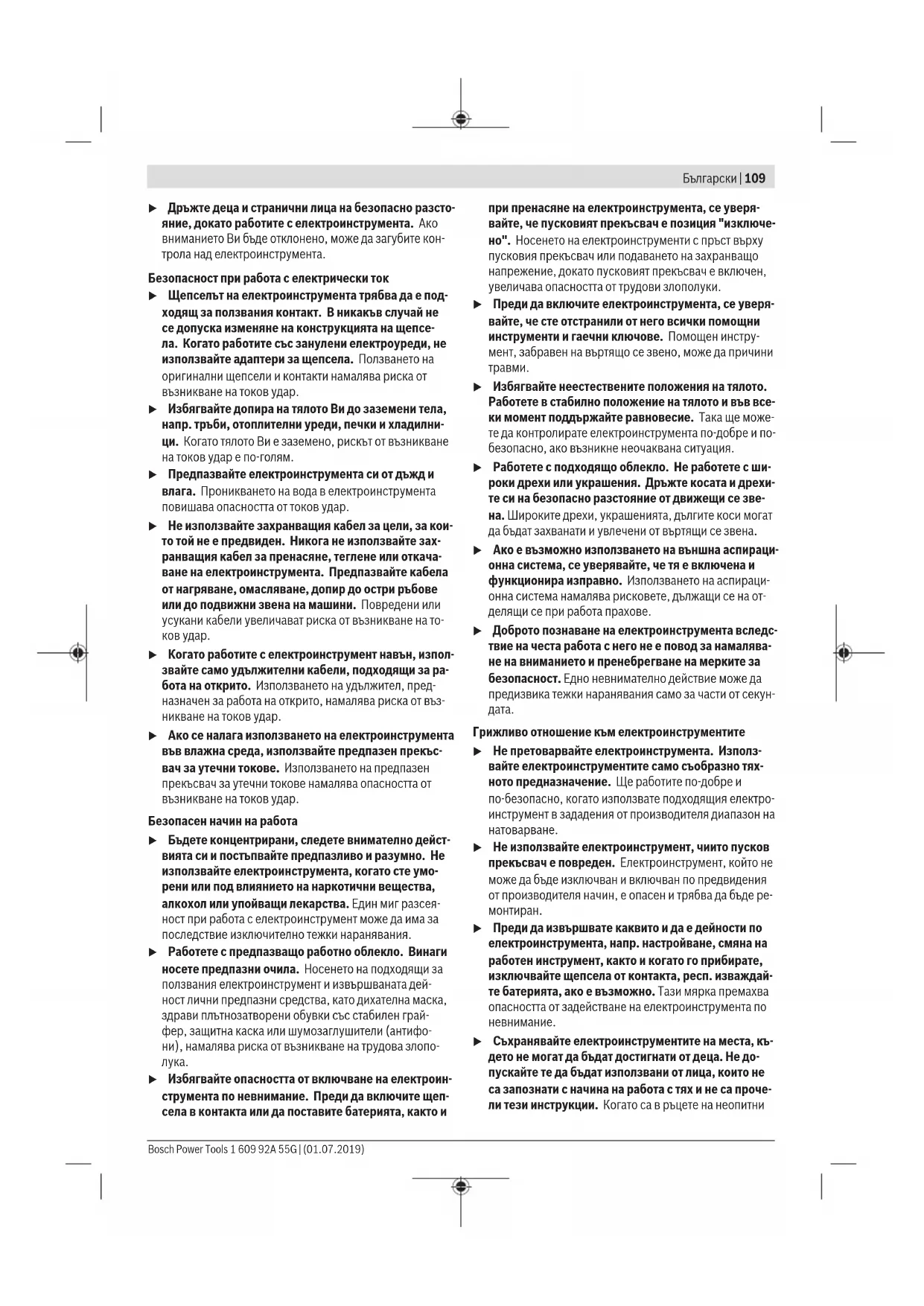

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. 1 609 92A 55G | (01.07.2019) Bosch Power ToolsБългарски | 109 u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни Bosch Power Tools 1 609 92A 55G | (01.07.2019)110 | Български потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Предупреждения за безопасност за

Инструкции за безопасност за всякакви дейности u Носете защита за ушите при ударно пробиване. Из- лагането на шум може да причини загуба на слуха. u Използвайте спомагателната дръжка(и). Загубата на контрол може да причини персонално нараняване. u Когато изпълнявате операция, при която съществу- ва опасност работният инструмент или фиксаторите могат да засегнат скрити под повърхността провод- ници под напрежение или захранващия кабел, до- пирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт на реже- щия аксесоар с проводник под напрежение е възмож- но напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов

Инструкции за безопасност при използване на дълги

u Никога не работете при по-висока от максималната скорост за бургията. При по-високи скорости бургия- та може да се огъне, ако й се позволи да се върти сво- бодно без контакт с детайла, а това може да доведе до персонално нараняване. u Винаги стартирайте пробиване при ниски скорости и с върха на бургията в контакт с детайла. При по- високи скорости бургията може да се огъне, ако й се позволи да се върти свободно без контакт с детайла, а това може да доведе до персонално нараняване. u Прилагайте натиск само по права линия към бурги- ята и не натискайте твърде много.Бургиите могат да се огънат и това да доведе до счупване или загуба на контрол, водещо до персонално нараняване. Допълнителни указания за безопасност u Ако работният инструмент се заклини, незабавно изключвайте електроинструмента. Бъдете подгот- вени за големи реакционни моменти, които предиз- викват откат. Работният инструмент блокира, ако електроинструментът се претовари или се заканти в обработвания детайл. u Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат сил- ни реакционни моменти. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен поздраво и сигурно, отколкото, ако го държите

u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос- ледствие токов удар, пожар и/или тежки

Моля, имайте предвид изображенията в предната част на ръководството за работа. 1 609 92A 55G | (01.07.2019) Bosch Power ToolsБългарски | 111 Предназначение на електроинструмента Електроинструментът е предназначен за ударно пробива- не в зидария, бетон и каменни материали, както и за про- биване в дървесни материали, метали, керамични мате- риали и пластмаси. Електроинструменти с електронно регулиране и дясна/лява посока на въртене са подходя- щи също и за завиване/развиване. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Патронник със зъбен венец (2) Превключвател "Пробиване/ударно пробиване" (3) Застопоряващ бутон за пусковия прекъсвач (4) Пусков прекъсвач (5) Превключвател за посоката на въртене (6) Винт с крилчата глава за регулиране на дълбочин- ния ограничител (7) Винт с крилчата глава за позициониране на спома- гателната ръкохватка (8) Допълнителна ръкохватка (Изолирана повърхност за захващане) (9) Дълбочинен ограничител (10) Ръкохватка (изолирани повърхности) (11) Ключ за патронника (12) Винтовъртен бит

(13) Универсален държач битове

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Ударна бормашина GSB 1300 Каталожен номер 3 601 AA1 0.. Номинална консумирана

W 550 Полезна мощност W 270 Скорост на въртене на пра-

0–2 800 Честота на ударите на пра-

0–44 800 Номинален въртящ момент Nm 1,5 Въртене надясно/наляво ● Диаметър на шийката mm 43 макс. Ø на отвора – в зидария mm 13 – Бетон mm 13 – в стомана mm 10 – дърво mm 25 Ударна бормашина GSB 1300 Диапазон на захващаните в патронника работни инст-

mm 1,5–13 Маса съгласно EPTA-Procedure 01:2014 kg 1,8 Клас на защита / II Данните важат за номинално напрежение [U] от 230 V. При откло- няващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласно EN62841-2-1. Равнището А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 95dB(A); мощност на звука 106dB(A). Неопределеност K = 5dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN62841-2-1. Пробиване в метал: a

Нарязване на резба: a

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Спомагателна ръкохватка (вж. фиг. A) u Използвайте Вашия електроинструмент само с мон- тирана спомагателна ръкохватка (8). Развийте винта с крилчата глава (7) обратно на часовни- ковата стрелка и вкарайте спомагателната ръкохватка (8) в желаната позиция през патронника върху шийката на вала на електроинструмента. Можете да завъртите спомагателната ръкохватка (8), за да работите удобно и сигурно. Завъртете спомагателната ръкохватка (8) в желаната по- зиция и отново затегнете винта с крилчата глава (7), като го въртите по посока на часовниковата стрелка. u Преди извършване на каквито и да е дейности се уверявайте, че винтът с крилчата глава е затегнат здраво. При загуба на контрол над електроинструмен- та може да се стигне до травми. Настройване на дълбочината на пробиване С дълбочинния ограничител (9) може предварително да се настрои желаната дълбочина на пробиване X. Натиснете бутона за дълбочинния ограничител (6) и пос- тавете ограничителя в гнездото в спомагателната ръкох- ватка (8). Накатената повърхност на дълбочинния ограничител (9) трябва да е от горната страна. Издърпайте дълбочинния ограничител толкова, че раз- стоянието по направление на оста между върха на свред- лото и на дълбочинния ограничител да е равно на желана- та дълбочина на пробивания отвор X. Затегнете отново крилчатия винт за регулиране на дълбо- чинния ограничител (6). Смяна на работния инструмент u При смяна на работния инструмент работете с предпазни ръкавици. При продължителна работа пат- ронникът може да се нагорещи силно. Патронник със зъбен венец (вж.фиг.B) Чрез завъртане наляво отворете патронника със зъбен венец (1), толкова, че работният инструмент да може да бъде поставен. Вкарайте инструмента. Вкарайте ключа за патронник (11) в предвидените за целта отвори на патронника (1) и затегнете работния инс- трумент равномерно. Винтови инструменти (вж. фиг. C) При работа с битове (12) трябва винаги да използвате универсално гнездо (13). Използвайте само битове, под- ходящи за главите на винтовете. За завинтване поставяйте превключвателя "Пробиване/ ударно пробиване" (2) винаги на символа "Пробиване". Смяна на патронника При електроинструменти, които нямат блокировка на ва- ла, патронникът трябва да бъде заменен в оторизиран сервиз за електроинструменти на Бош. Патронникът трябва да бъде затегнат с вър- тящ момент прибл. 30 – 35Nm. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента Пускане в експлоатация u Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на та- белката на електроинструмента. Уреди, обозначе- ни с 230V, могат да бъдат захранвани и с напреже- ние 220V. Настройване на посоката на въртене (вж. фиг. D – E) u Задействайте превключвателя за посоката на вър- тене(5) само когато електроинструментът е в по-

С помощта на превключвателя (5) можете да сменяте по- соката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (4). Въртене надясно: За пробиване и завиване на винтове натиснете превключвателя за посоката на въртене (5) до упор наляво. Въртене наляво: За развиване на винтове и гайки натис- нете превключвателя за посоката на въртене(5) надясно

1 609 92A 55G | (01.07.2019) Bosch Power ToolsБългарски | 113 Избор на режима на работа Пробиване и завиване Поставете превключвателя (2) на символа "Пробиване". Ударно пробиване Поставете превключвателя (2) на символа "Ударно пробиване". Превключвателят (2) попада в позиция с от- четливо прещракване и може да бъде превключван и при работещ електродвигател. Включване и изключване За включване на електроинструмента натиснете и зад- ръжте пусковия прекъсвач (4). За застопоряване на натиснатия пусков прекъсвач (4) натиснете бутона (3). За изключване на електроинструмента отпуснете пуско- вия прекъсвач (4), съответно ако е застопорен с бутона (3), първо натиснете краткотрайно и след това отпуснете пусковия прекъсвач (4). Регулиране на скоростта на въртене/честотата на

В зависимост от силата на натискане на пусковия прекъс- вач (4) можете безстепенно да регулирате скоростта на въртене/честотата на ударите на работещия електроинст-

Лекият натиск върху пусковия прекъсвач (4) предизвик- ва малка скорост на въртене/ниска честота на ударите. С увеличаване на натиска се увеличава и скоростта на вър- тене, респ. честотата на ударите. Указания за работа u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне. След продължителна работа с ниска честота на вибрации- те трябва да охладите електроинструмента, като го оста- вите да работи на празен ход прибл. 3минути с макси- мална честота на вибрациите. За пробиване на плочки поставете превключвателя (2) на символа "Пробиване". След пробиването на плочката поставете превключвателя на символа "Ударно пробива- не" и работете с удар. При пробиване на бетон, каменни материали и зидария използвайте свредла с твърдосплавни пластини. При пробиване на метал използвайте само отлично зато- чени свредла в безукорно състояние от бързорезна сто- мана (обозначени с HSS = High Speed Steel). Съответното качество ви гарантира програмата за допълнителни прис- пособления Bosch. С уреда за заточване на бургии (принадлежност) можете да заточвате без усилия спирални бургии с диаметър 2,5–10 mm. Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch- pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

С оглед опазване на околната среда електроинструмен- тът, допълнителните приспособления и опаковката тряб- ва да бъдат подложени на подходяща преработка за пов- торното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС и хармони- зирането на националното законодателство с нея елект- ронни и електрически уреди, които не могат да се използ- ват, трябва да бъдат събирани отделно и да бъдат преда- вани за оползотворяване на съдържащите се в тях суро-

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: *
