NAUDOJIMO INSTRUKCIJA UniversalImpact 18 BOSCH

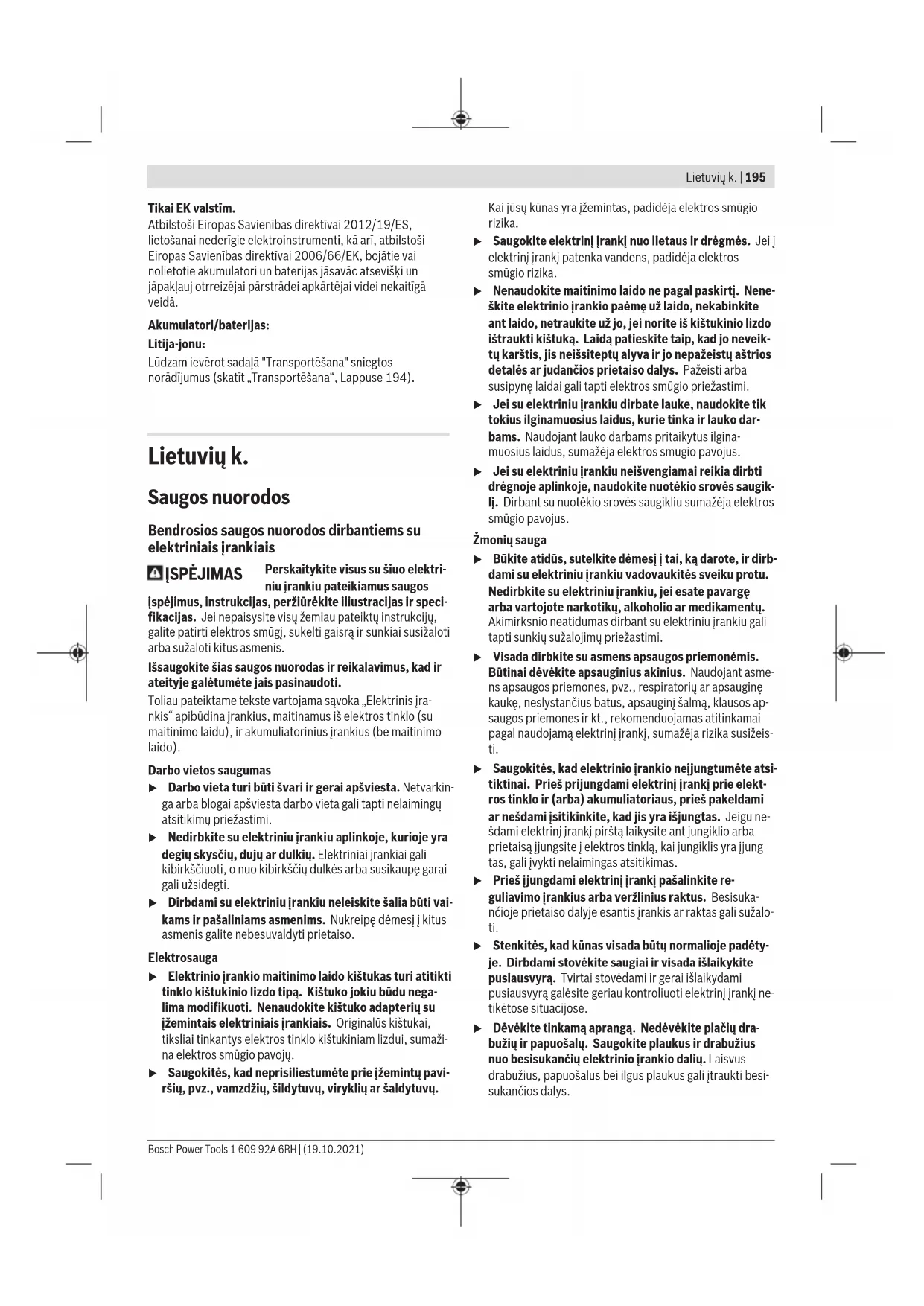

(8) Darbinė lemputė (10) Sukimosi krypties perjungiklis (11) Įjungimo-išjungimo jungiklis (12) Rankena (izoliuotas rankenos paviršius) (13) Universalus antgalių laikiklis

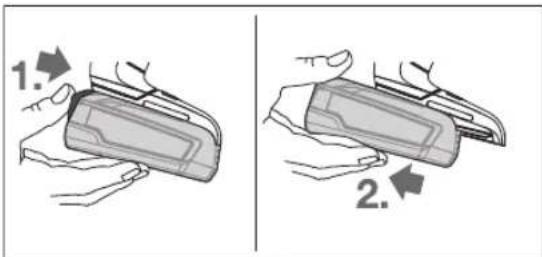

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Akumuliatorinis gręžtuvassuktuvas UniversalDrill 18V-60 UniversalImpact 18V-60 Gaminio numeris 3603JD70.. 3603JD71.. Nominalioji įtampa V= 18 18 Tuščiosios eigos sūkių skaičius

Nm 60 60 Tuščiosios eigos smūgių skaičius

– 0–28 500 Maks. gręžinioØ (1./2.greitis) Bosch Power Tools 1 609 92A 6RH | (19.10.2021)198 | Lietuvių k. Akumuliatorinis gręžtuvassuktuvas UniversalDrill 18V-60 UniversalImpact 18V-60 – Mūro siena mm – 13 – Plienas mm 13 13 – Mediena mm 35 35 Griebtuvo kumštelių praskėtimo ribos mm 13 13 Maks. varžtųØ mm 10 10 Svoris pagal „EPTA-Procedure 01:2014“

°C 0...+35 0...+35 Leidžiamoji aplinkos temperatūra veikiant

sandėliuojant °C –20...+50 –20...+50 Rekomenduojami akumuliatoriai PBA 18V...W-. PBA 18V...W-. Rekomenduojami krovikliai

Išmatuota 20−25°C temperatūroje su akumuliatoriumiPBA 18V 2.0Ah. B) Priklausomai nuo naudojamo akumuliatoriaus C) Ribota galia, esant temperatūrai <0 °C D) Žemiau nurodyti krovikliai PBA akumuliatoriui netinka: AL 1814 CV Professional, AL 1820 CV Professional, AL 1860 CV Professional, AL 2215 CV Professional Informacija apie triukšmą ir vibraciją UniversalDrill 18V-60 UniversalImpact 18V-60 Triukšmo emisijos vertės nustatytos pagalEN62841-2-1. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia Garso slėgio lygis Garso galios lygis PaklaidaK Dirbkite su klausos apsaugos priemonėmis! dB(A) dB(A)

Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagalEN62841-2-1: Gręžimas į metalą:

< 2,5 1,5 < 2,5 1,5 Smūginis gręžimas į betoną:

< 2,5 1,5 < 2,5 1,5 Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo 1 609 92A 6RH | (19.10.2021) Bosch Power ToolsLietuvių k. | 199 įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame įrankyje naudojamo ličio jonų akumuliatoriaus. Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri- nį įrankį, ir darbo įrankis nebesisuka. u Jeigu elektrinis įrankis išsijungė automatiškai, neban- dykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių. Akumuliatoriaus išėmimas Norėdami išimti akumuliatorių , paspauskite akumuliatoriaus atblokavimo klavišą ir išimkite akumuliatorių iš elektrinio įra- nkio traukdami jį atgal. Traukdami nenaudokite jėgos. Akumuliatoriaus įkrovos būklės indikatorius Akumuliatoriaus įkrovos indikatorius (9), kai įjungimo-išjun- gimo jungiklis (11) pusiau arba visiškai paspaustas, kelioms sekundėms rodo akumuliatoriaus įkrovą; jį sudaro 3 žali šviesos diodai. LED Talpa Šviečia nuolat 3xžali 75–100 % Šviečia nuolat 2xžali 40–75% Dega nuolat 1xžalias 15–40% Lėtai mirksi 1xžalias 0–15 % Akumuliatoriaus įkrovos būklės indikatoriaus 3 šviesos diodai mirksi greitai, kai akumuliatoriaus temperatūra yra už darbinės temperatūros intervalo nuo –30 iki +65°C ribų ir/arba suveikė apsauga nuo per didelės ap- krovos. Įrankio keitimas (žr. A pav.) u Darbo įrankis naudojimo metu gali labai įkaisti. Prieš prisiliesdami prie jo palaukite, kol jis atvės. Jei įjungimo-išjungimo jungiklis (11) nepaspaustas, gręžimo suklys užblokuojamas. Tada galima greitai, patogiai ir nesu- dėtingai pakeisti griebtuve įstatytą darbo įrankį. Greitojo užveržimo griebtuvą (2), sukdami ➊ kryptimi, atida- rykite tiek, kad galėtumėte įstatyti darbo įrankį. Įstatykite įra- nkį. Tvirtai užveržkite ranka greitojo užveržimo griebtuvo (2) įvo- rę, sukdami kryptimi ➋. Tokiu būdu griebtuvas bus automa- tiškai užfiksuojamas. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Naudojimas Paruošimas naudoti Akumuliatoriaus įdėjimas Nuoroda: Naudojant elektriniam įrankiui netinkamus akumu- liatorius, elektrinis įrankis gali pradėti netinkamai veikti arba gali būti pažeistas. Kad apsaugotumėte nuo netikėto įjungimo, sukimosi kryp- ties perjungiklį (10) nustatykite į vidurinę padėtį. Įkrautą akumuliatorių (7) stumkite į rankeną, kol pajusite, kad jis užsifiksavo ir gerai prigludo prie rankenos. Sukimosi krypties nustatymas (žr. B pav.) Sukimosi krypties perjungikliu (10) galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungi- mo jungiklis (11) yra nuspaustas, tai padaryti yra neįmano- ma. Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, spau- skite sukimosi krypties perjungiklį (10) į kairę iki atramos. Kairinis sukimasis: norėdami išsukti varžtus, spauskite sukimosi krypties perjungiklį (10) į dešinę iki atramos. Bosch Power Tools 1 609 92A 6RH | (19.10.2021)200 | Lietuvių k. Įjungimas ir išjungimas Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun- gimo jungiklį (11) ir laikykite jį paspaustą. Darbinė lemputė (8) šviečia, kai šiek tiek arba visiškai nu- spaustas įjungimo-išjungimo jungiklis (11); jis apšviečia dar- binę sritį, kai ji nepakankamai apšviesta. Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi- mo jungiklį (11). Sūkių reguliavimas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite re- guliuoti atitinkamai spausdami įjungimo-išjungimo jungiklį (11). Lengvai spaudžiant įjungimo-išjungimo jungiklį (11), įrankis veikia mažais sūkiais. Daugiau nuspaudus jungiklį, sūkiai ati- tinkamai padidėja. Sukimo momento pasirinkimas Sukimo momento reguliavimo žiedu (3) 20 pakopų galite nustatyti reikiamą sukimo momentą. Tinkamai nustačius dar- bo įrankis sustoja, kai tik varžtas įsukamas į medžiagą no- rimu gyliu arba kai pasiekiamas nustatytas sukimo mome- ntas. Padėtyje apsauginė sankaba yra išjungta, pvz., no- rint gręžt. Norėdami išsukti varžtus, pasirinkite šiek tiek didesnį sukimo momentą arba nustatykite ties simboliu„Gręžti“. Mechaninis greičių perjungimas u Greičių perjungiklį (5) galite jungti elektriniam įra- nkiui neveikiant arba veikiant. Tačiau jungiklio nejun- kite, kai įrankis veikia visu krūviu arba didžiausiu sūkių skaičiumi. Igreitis: Mažo sūkių skaičiaus diapazonas; skirtas didelio skersmens kiaurymėms gręžti arba varžtams sukti. IIgreitis: Didelio sūkių skaičiaus diapazonas, skirtas mažo skersmens kiaurymėms gręžti. Veikimo režimo pasirinkimas UniversalDrill 18V-60: Sukimas Sukimo momento nustatymo žiedą(3) nustaty- kite ties pageidaujamu sukimo momentu. Gręžimas Sukimo momento nustatymo žiedą(3) nustaty- kite ties simboliu „Gręžimas“. UniversalImpact 18V-60: Sukimas Veikimo režimų nustatymo žiedą(4) nustatykite ties simboliu „Sukimas“. Sukimo momento nustatymo žiedą(3) nustaty- kite ties pageidaujamu sukimo momentu. Gręžimas Veikimo režimų nustatymo žiedą(4) nustatykite ties simboliu „Gręžimas“. Gręžimas su smūgiu Veikimo režimų nustatymo žiedą(4) nustatykite ties simboliu „Gręžimas su smūgiu“. Visiškai automatinė suklio blokuotė („Auto‑Lock“) Jei įjungimo-išjungimo jungiklis(11) nepaspaustas, gręžimo suklys ir įrankių įtvaras(1) užblokuojami. Ši funkcija leidžia įsukti varžtus rankiniu būdu, kai akumuliatorius(7) yra išsikrovęs, arba naudoti elektrinį įra- nkį kaip atsuktuvą. Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis įrankis naudojamas pagal paskirtį, jis nebus vei- kiamas perkrovos. Veikiant perkrova arba viršijus leidžia- mąją akumuliatoriaus temperatūrą, elektroninis įtaisas išjun- gia elektrinį įrankį ir jis lieka išjungtas, kol vėl pasiekia opti- malų darbinės temperatūros diapazoną. Darbo patarimai u Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukantys darbo įrankiai gali nuslysti. Po ilgesnio naudojimo mažu sūkių skaičiumi, kad elektrinis įrankis atvėstų, apie 3minutes leiskite jam veikti tuščiąja ei- ga didžiausiu sūkių skaičiumi. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 1 609 92A 6RH | (19.10.2021) Bosch Power Tools한국어 | 201 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti sure- nkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis201).

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Akumuliatorinis gręžtuvas- suktuvas Gaminio numeris UniversalDrill 18V-60 UniversalImpact 18V-60 3 603 JD7 000 3 603 JD7 100 2006/42/EC 2014/30/EU 2011/65/EU EN 62841-1:2015 EN 62841-2-1:2018+A11:2019 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN IEC 63000:2018
