NAUDOJIMO INSTRUKCIJA Büttner MT LB40 DOMETIC

R Svarbios pastabos....SYK I Simbolių paaiškinimas.... SYK Q Bendrosios saugos instrukcijos....SYT S Pristatoma komplektacija....SYX K Priedai....SYX T Dalys.... SYX U Nuslėnė grupė....SYY X Techninis aprašymas....SYY Y Montavimas.... KJ S RJ Konfigūracija....KRI RR Naudojimas....KRS RI Valymas....KRK RQ Gedimų nustatymas ir šalinimas.... KRK RS Utilizavimas.... KRK RK Garantija.... KRK RT Techniniai duomenys.... KRT

1 Svarbios pastabos

Atidžiai perskaitykite šią instrukciją ir sekite visas instrukcijas, nurodymus ir perspėjimus, pateiktus šiame gaminio vadove, ir griežtai jų laikykitės, kad užtikrintumėte, jog šis gaminys visada bus įrengtas, naudojamas ir prižiūrimas tinkamai. Ši instrukcija padės jums tinkamai naudoti šį gaminį.

Naudodamiesi šiuo gaminiu patvirtinate, kad atidžiai perskaitėte visas instrukcijas, nurodymus ir perspėjimus ir suprantate dokumente išdėstytas sąlygas bei sutinkate jų laikytis. Šį gaminį sutinkate naudoti tik pagal numatytąją paskirtį ir taip, kaip nurodo šioje gaminio instrukcijoje pateiktos instrukcijos, nurodymai ir perspėjimai, taip pat laikydamiesi taikomų teisių ir teisės aktų. Nesusipažinus su šioje instrukcijoje pateiktomis instrukcijomis ir perspėjimais ir jų nesilaikius, galite susižaloti patys ir sužaloti kitus asmenis, pažeisti gaminį arba pridaryti žalos šalia esančiam turtui. Ši gaminio instrukcija, taip pat ir instrukcijos, nurodymai, perspėjimai ir kiti susiję dokumentai gali būti keičiami ir atnaujinami. Norėdami gauti naujausios informacijos apie gaminį, apsilankykite adresu documents.dometic.com.

2 Simbolių paaiškinimas

Signaliniu žodžiu pažymima informacija apie saugą ir turtinę žalą, taip pat nurodomas pavojaus rimtumo laipsnis ar lygis.

PAVOJUS

nurodo pavojingą situaciją, kurios neišvengus gresia mirtinas arba sunkus sužalojimas.

ĮSPĖJIMAS

nurodo pavojingą situaciją, kurios neišvengus gali grėsti mirtinas arba sunkus sužalojimas.

PERSPĖJIMAS

nurodo pavojingą situaciją, kurios neišvengus gali grėsti lengvas arba vidutinio sunkumo sužalojimas.

PRANEŠIMAS

nurodo situaciją, kurios neišvengus gresia materialinė žala.

3 Bendrosios saugos instrukcijos

Tai atitinka gamintojo ir įgaliotų remonto ir (t)ikrųjų saugos instrukcijų reikalavimus.

ĮSPĖJIMAS! Elektros srovės poveikis

Nenaudokite prietaiso, jei jis pastebimai pažeistas. Jeigu šio prietaiso laidas pažeistas, reikia pakeisti maitinimo laidą, siekiant išvengti pavojaus dėl saugos. Šį prietaisą gali taisyti tik kvalifikuotas personalas. Netinkamai remontuojant gali kilti rimtas pavojus. Naudokite tik gamintojo rekomenduojamus priedus. Jokiu būdu nemodifikuokite ir neadaptuokite jo komponentų. Atjunkite prietaisą nuo maitinimo šaltinio prieš naudojimą, prieš kiekvieną valymą ir techninę priežiūrą, prieš keičiant saugiklius.

ĮSPĖJIMAS! Susižalojimo pavojus

Netinkamai išdėstyti prietaiso kabeliai ir valdymo blokas gali kelti riziką įsipainioti, pasismaugti, užliūti ar užminti. Pasirūpinkite, kad per ilgi dirželiai ir maitinimo kabeliai būtų tiesiami saugiai.

ĮSPĖJIMAS! Pavojus spėjant

Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir fizinių, sensorinių arba psichikos sutrikimų turintys arba stokojantys patirties ir žinių asmenys, jeigu jie yra prižiūrimi arba instruktuojami dėl šio prietaiso naudojimo saugiai ir suvokia jo keliamus pavojus. Elektros prietaisai nėra žaislai. Visada laikykite ir naudokite prietaisą mažiems vaikams nepasiekiamoje vietoje. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu. Vaikams draudžiama šį prietaisą valyti ir atlikti jo techninę priežiūrą be suaugusiųjų priežiūros.

Prieš paleisdami įsitikinkite, kad tipo etiketėje nurodyta įtampa sutampa su jūsų maitinimo šaltinio įtampa. Įsitikinkite, kad objektai negalėtų sukelti prietaiso kontaktų trumpojo jungimo. Įsitikinkite, kad neigiami ir teigiami poliai niekada nesusiliestų. Nenaudokite kabelių kaip rankenos.

3.1 Saugus prietaiso montavimas

Niekada nemontuokite prietaiso vietose, kuriose yra dujų ar dulkių sprogimo rizika.

ĮSPĖJIMAS! Sužalojimų rizika

Įsitikinkite, kad prietaisas stovi tvirtai. Prietaisas turi būti pastatytas ir pritvirtintas taip, kad negalėtų apvirsti ar nukristi. Statydami prietaisą į vietą, įsitikinkite, kad visi kabeliai tinkamai pritvirtinti, kad būtų išvengta bet kokio apvirtimo pavojaus.

Nestatykite prietaiso arti šilumos šaltinių, pvz., džiovintuvų, tiesioginės saulės šviesos, dujinių viryklių ir pan. Laikykite prietaisą sausoje vietoje, kurioje jis bus apsaugotas nuo taškymo vandens.

3.2 Saugus prietaiso naudojimas

Naudokite prietaisą tik uždarose, gerai vėdinamose patalpose. Nenaudokite prietaiso šiomis sąlygomis: šlapioje, drėgnoje aplinkoje; esant ėsdinantiems dūmams; esant degiųjų medžiagų; arti šilumos šaltinių, pvz., džiovintuvų, tiesioginės saulės šviesos, dujinių orkaičių ir pan.; srityse, kuriose yra dujų ar dulkių sprogimo pavojus.

ĮSPĖJIMAS! Elektros srovės poveikis

Atkreipkite dėmesį, kad prietaiso dalys vis tiek gali praleisti įtampą, net jei saugiklis perdegė. Kol naudojate prietaisą, neatjunkite jo nuo tinklo.

Įsitikinkite, kad prietaiso įsiurbiamo ir išleidžiamo oro angos nėra uždengtos. Užtikrinkite gerą vėdinimą. Prietaisas turi būti apsaugotas nuo lietaus.

Saugos atsargumo priemonės, skirtos akumuliatoriams

ĮSPĖJIMAS! Sužalojimų rizika

Akumuliatoriuose yra agresyvių ir ėdžiųjų rūgščių. Neleiskite akumuliatoriaus skysčiui patekti ant odos. Jei visgi ant odos patenka akumuliatoriaus skysčio, tą vietą gerai nuplaukite vandeniu. Dėl rūgšties patyrę sužalojimų, nedelsiant kreipkitės į gydytoją. Dirbdami su akumuliatoriais, nedėvėkite metalinių daiktų, pvz., laikrodžių arba žiedų. Švino rūgštiniai akumuliatoriai gali sukelti trumpąjį jungimą ir rimtai sužaloti. Naudokite izoliuotus įrankius. Nedėkite ant akumuliatoriaus jokių metalinių dalių ir saugokitės, kad jos nenukristų ant akumuliatoriaus. Jos gali sukelti kibirkštis arba trumpąjį akumuliatoriaus ir kitų elektrinių prietaisų jungimą. Dirbdami su akumuliatoriais dėvėkite apsauginius akinius ir apsauginius drabužius. Dirbdami su akumuliatoriais nelieskite akių. Naudokite įkraunamus akumuliatorius. Nenaudokite sugedusių akumuliatorių.

Niekada nebandykite įkrauti išsikrovusio arba sugedusio akumuliatoriaus. Akumuliatorių laikykite neuždengtoje vietoje ir palaukite, kol jis taps prisitaikęs prie aplinkos temperatūros. Tada pradėkite įkrauti. Šalia įkroviklio arba akumuliatoriaus nerūkykite, nenaudokite atviros liepsnos ir nekelkite kibirkščių. Akumuliatorių laikykite atokiai nuo drėgmės šaltinių.

Prijungdami akumuliatorių įsitikinkite, kad poliškumas teisingas. Vadovaukitės akumuliatoriaus gamintojo nurodymais, taip pat sistemos arba transporto priemonės, kurioje akumuliatorius naudojamas, gamintojo nurodymais. Jei akumuliatorių reikia išimti, pirmiausia atjunkite įžeminimo jungtį. Prieš išimdami akumuliatorių atjunkite visas jungtis ir elektros energiją vartojančius prietaisus. Laikykite padėti visiškai įkrautus akumuliatorius. Laikykite akumuliatorius reguliariai įkrautus. Nelaikykite akumuliatoriaus už gnybtų.

Saugos įspėjimai ir atsargumo priemonės su ličio akumuliatoriais

ĮSPĖJIMAS! Sužalojimų rizika

Naudokite akumuliatorius su integruota apsaugos sistema ir elementų balansavimu.

Akumuliatorių montuokite aplinkoje, kurios temperatūra siekia bent 5 °C.

Akumuliatorių stenkitės pernelyg daug neiškrauti.

Saugos atsargumo priemonės, skirtos švino rūgšties akumuliatoriams

ĮSPĖJIMAS! Pavojus sprogimui

Akumuliatoriaus viduje esantis vandens ir rūgšties mišinys gali garuoti ir išleisti rūgštinį garą. Akumuliatorių naudokite tik gerai vėdinamoje vietoje.

Akumuliatorius nėra sandarintas. Neapverskite akumuliatoriaus ant šono arba aukštyn kojomis. Akumuliatorių statykite ant horizontalaus paviršiaus. Reguliariai tikrinkite atvirų rūgštinių švino akumuliatorių rūgšties lygį. Pernelyg daug išsikrovusius rūgštinius švino akumuliatorius nedelsiant įkraukite, kad išvengtumėte sulfatacijos.

4. Pristatoma komplektacija

b. Saugiklis XJ |A

b. Saugiklis RRJ 1A

b. Akumuliatoriaus temperatūros jutiklis

5. Priežiūra

1 om) o5e5tas Nuorc 5rc
V ranas NL I XQ YT I J J J XQI K

6. Pasiruošimas

Akumuliatoriaus įkroviklis skirtas stebėti ir įkrauti salono akumuliatorius poilsinėse transporto priemonėse įkrovimo metu.

Įkroviklis skirtas įkrauti šių tipų akumuliatorius:

b. Rūgštinius švino akumuliatorius

b. Švino gelio akumuliatorius

b. Sugeriančio stiklo pluošto demblio (AGM) akumuliatorius

b. LiFePO4 akumuliatorius

Akumuliatoriaus įroviklis nėra skirtas įkrauti šių tipų akumuliatorių (pvz., P' iZdP' iMj P t.e.).

Įroviklis tinkamas

Įrengti poilsinėse transporto priemonėse

Kaip stacionarus ar kilnojamas prietaisas

Datalpose

Įroviklis netinkamas

Maitinimui iš elektros tinklo valdyti

Naudoti lauke

Šį gaminį galima naudoti tik pagal numatytą paskirtį ir vadovaujantis šiomis instrukcijomis.

Šiame vadove pateikiama informacija yra reikalinga tinkamam gaminio įrengimui ir darbo naudojimui. Dėl prasto įrengimo ir darbo netinkamo naudojimo ar techninės priežiūros gaminys gali veikti netinkamai ir sugesti.

Mamintojas neprisiims atsakomybės už patirtus sužeidimus ar žalą gaminiui, atsiradusią dėl šių priežasčių:

Netinkamas montavimas, surinkimas ar prijungimas, išsitant per aukštą įtampą

Netinkamos techninės priežiūros arba jeigu buvo naudotos neoriginalios, gamintojo nepateiktos atsarginės dalys

Gaminio pakeitimai be aiškaus gamintojo leidimo

Naudojimas įtaisais, nei nurodyta šiame vadove

Gamintojas pasilieka teisę keisti gaminio išvaizdą ir specifikacijas.

7. Techniniai duomenys

Įrenginio elektros instaliaciją ir nustatymą turi atlikti kvalifikuotas elektrikas, turintis elektros įrangos montavimo ir eksploatavimo praktinių įgūdžių bei žinių ir baigęs saugos mokymo kursą apie tai, kaip atpažinti darbe kylančius pavojus ir nuo jų apsisaugoti. Be to, šis asmuo turi būti susipažinęs su šalyje, kurioje montuojama ir darbe naudojama įranga, taikomomis taisyklėmis ir dalyvavęs saugos mokymuose, kad galėtų nustatyti ir išvengti susijusių pavojų.

Įrenginys skirtas naudoti ir neprofesionaliems naudotojams.

8. Techninis aprašymas

Bendras aprašymas

Įkroviklis skirtas įkrauti namelio akumuliatorių įtampos šaltiniu.

b MN gB SJ a SJ IA

b MN gB XJ a XJ IA

b MN gB I S-SJ a SJ 1A

b MN gB I S-TJ a TJ 1A

Įkroviklis gali būti pritaikytas skirtingiems akumuliatorių tipams naudojant LID jungiklius.

Įkroviklis turi šias funkcijas:

Valdomas mikroprocesoriumi, turi įkrovimo programas su temperatūros kompensavimu įvairių tipų akumuliatoriams.

Atitinka įkrovimo charakteristikas net jei akumuliatorius įkraunamas prijungus akumuliatorių naudojančius prietaisus.

b) Tiesioginis lygiagretus įkroviklio veikimas su įkrovimo (įkroviklio) įrenginiais, pavyzdžiui, įkrovikliais, įkraunamais iš saulės energijos sistemų arba generatorių.

b) Automatinis įtampos nuostolių dėl įkrovimo kabelio ilgio kompensavimas salono akumuliatoriuose.

b) A. m jungtis naudojama valdiklio išvestims, kaip dalinio įkrovimo relei arba elektros prietaisams.

b) Atitinka B.S. k ZI-B.S. protokolus.

b) Aukštos įtampos apsauga.

b) Žemos įtampos apsauga.

b) Aukštos temperatūros apsauga.

b) Žemos temperatūros apsauga, skirta LiFePO4 akumuliatoriams.

b) Akumuliatoriaus apsauga nuo perkrovimo, naudojant temperatūros jutiklius.

b) Atvirkštinės srovės apsauga.

b) Apsauga nuo trumpojo jungimo.

b) Atvirkštinio poliškumo apsauga, skirta salono akumuliatoriaus jungikliui.

Galima prijungti įkroviklį prie nuotolinio įkrovimo įrenginio ir valdyti jį nuotoliniu būdu. Jei įkroviklis yra Bluetooth įrenginys, įkroviklį galima valdyti mobiliąja programėle.

Galima prijungti temperatūros jutiklį ir stebėti akumuliatoriaus temperatūrą įkrovimo metu.

Prietaiso įrašymas.

Lentelė 287: Įkroviklis ir palydovai

NrC PaPa	i5imas A) rašUmas
R' -B. S' -B. SkZI-B. S R jungtis
I' -B. S' -B. SkZI-B. S I jungtis
Q n Šviesos diodo būsena
S A. m A. m jungtis
K M' L Jungtis prie va) iuo lės arba salono a umuliatoriaus neigiamojo poliaus
T O. N Jungtis prie salono a umuliatoriaus teigiamojo poliaus
U I' D. N Jungtis prie paleidimo a umuliatoriaus teigiamojo poliaus
X n Signalinių abelių gnybtų blo as
Y n ' ustatymų L ID jungi liai
RJ	ON k OFF k Remote	Jungi lis ģjungta k iŠjungta k nuotolinis valdymase
RR n ha tas su ) vaig) dės cormos antgaliu āpriedase

Lentelė 288: Šviesos diodas (šviesos diodas)

ŠPiesosio as	A) rašUmas
Mir si ) aliai A umuliatorius i raunamas.
	Itampa au Čtesné nei RI lo arba | Sio opri lausomai nuo modelioe.
Mir si oran-) ine spalva	A umuliatorius i raunamas.
	Igėjimo įtampa ) emesnė nei RI lo arba | Sio opri lausomai nuo modelioe.
' alia A umuliatorius visiG ai i rautasP palai omasis re) imas.
Mir si raudonai [vy o laida c) r. Medimų nustatymas ir Galinimas puslapyjelKRKe

P'N PaPa i5imas A) rašUmas
R L p gnybtas	/intamosios srovės generatoriaus L p signalo arba vari lio u) ra to signalo įvestis dRK gnyb-tase
I Sense p	Signalo dpe iGvesties įtampa
Q Sense -	Signalo d-e iGvesties įtampa
S Nemp R	Jungtis prie temperatūros juti lio dneprivalomae
K Nemp I
T n' enaudojama
U n' uotolinio i rovimo būsenos signalas

Akumuliatoriaus įkrovimo išvada

Salono akumuliatoriaus pagrindinis įkrovimo ciklas pradedamas šaltomis aplinkybėmis

b) Įkrovimo srovės generatoriaus neveikimas

b) Įrenginiai, esant žemesnei įvesties įtampai, iš naujo įjungiama bistabili relė

Jei nustatoma gyvo akumuliatoriaus įkrovimo režimas, tiekimo ir darbo sistemų akumuliatoriai yra giliai įkraunami, o akumuliatoriaus įtampa, kai įkrovimo srovė pradeda įkrovimą, ribodama srovę, įvertina akumuliatoriaus būklę.

3, 4: Nuolatinės srovės etapas - įkroviklis

Įkrovimo proceso pradžioje tuščias akumuliatorius nuolat įkraunamas puse didžiausios įkrovimo srovės, t. y. Įkrovimo srovė padidėja iki didžiausios ir po to mažėja. Giliam įkrovimui akumuliatoriai įkraunami sumažinta įkrovimo srove, kol akumuliatoriaus įtampa viršija ribą. Etapo trukmė priklauso nuo akumuliatoriaus būklės, akumuliatorių naudojančių prietaisų apkrovos ir įkrovimo būklės. Saugos sumetimais etapas baigiamas praėjus ne daugiau kaip X valandų, jei yra pažeistų akumuliatoriaus elementų ar pan.

5: Nuolatinės įtampos etapas - absorbcija

Etapas prasideda, kai akumuliatorius yra visiškai įkrautas. Įkrovimo srovė sumažinama. Etapo metu palaikoma pastovi ir aukšta akumuliatoriaus įtampa. Etapo trukmė priklauso nuo akumuliatoriaus tipo ir įkrovimo gylio.

Bus palaikoma nuolatinė srovė, dėl kurios gali padidėti akumuliatoriaus įtampa, nepriklausomai nuo didžiausios vertės. Desulfatacijos etapas nenaudojamas švino rūgšties akumuliatoriams.

7: Įkrovimas maža srove - plūdė

Etapas padeda išlaikyti akumuliatoriaus pajėgumą, t. y. Etapas vyksta su žemesne įkrovimo įtampa ir besikeičiančia srove. Jeigu yra prijungtos tiesioginės srovės apkrovos, jas maitina prietaisas. Tuo atveju, jei reikalinga galia viršija prietaiso pajėgumą, perteklinę galią suteikia akumuliatorius. Nors akumuliatorius

Įkraunamas įrenginys vėl grįžta į I etapą ir įkrauna akumuliatorių. Priklausomai nuo akumuliatoriaus tipo, I etapas ribojamas nuo 1 iki 5 valandų.

9 Montavimas

Prieš montuojant

Pasirinkdami montavimo vietą, laikykitės šių instrukcijų.

Įsitikinkite, kad montavimo paviršius yra tvirtas ir lygus.

Pasirinkite gerai vėdinamą montavimo vietą, kad išvengtumėte perkaitimo.

Laikykitės 5 cm atstumo nuo ventiliatoriaus vėdinimo angų.

Pasirinkite tinkamą montavimo vietą maitinimo kabelių prijungimui prie akumuliatoriaus.

10 Įrenginio montavimas

1. Įsitikinkite, kad transporto priemonės variklis ir akumuliatoriaus įkroviklis yra išjungti.

2. Nustatykite jungiklį į padėtį OFF. 3. Pritvirtinkite įkroviklį prie montavimo paviršiaus.

11 Kabelio skerspjūvio nustatymas

Maitinimo kabelių skerspjūvis priklauso nuo modelio ir kabelio ilgio.

Lentelė 290: Kabelio skerspjūvis

Mo elis	I q l lm l 'm q l q S'm l s Sim
	IPestis 'sPestis IPestis 'sPestis IPestis 'sPestis
MN gB SJ RTlmmt	RTlmmt I Klmmt I Klmmt QKlmmt QKlmmt
MN gB XJ QKlmmt	QKlmmt KJ lmmt KJ lmmt RJ J lmmt RJ J lmmt
MN gB I S-SJ RTlmmt RT'mmt I K'mmt I Klmmt QKlmmt QKlmmt
MN gB I S-TJ QKlmmt I Klmmt KJ lmmt QKlmmt RJ J lmmt KJ lmmt
MN gB RI kl S-I J I Klmmt RTlmmt QKlmmt RTlmmt	RJ J lmmt I Klmmt
MN gB RI kl S-SJ QKlmmt RTlmmt KJ lmmt I Klmmt	RJ J lmmt QKlmmt
MN gB I SkRI -SJ RTlmmt RTlmmt I Klmmt I Klmmt	QKlmmt QKlmmt
MN gB I SkRI -XJ QKlmmt QKlmmt KJ lmmt KJ lmmt	RJ J lmmt RJ J lmmt

Prijunkite maitinimo kabelius prie akumuliatoriaus gnybtų.

Akumuliatoriaus (įkrovimo) prijungimas

Atjunkite ir vėl prijunkite rekomenduojamus kabelių skerspjūvius, kabelių ilgius ir saugiklius. Modeliams MT LB 40, MT LB 80, MT LB 24-40 ir MT LB 24-60 prijunkite išorinį saugiklį prie akumuliatoriaus jungties. Modeliams MT LB 12/24-20, MT LB 12/24-40, MT LB 24/12-40 ir MT LB 24/12-80 neprijunkite išorinio saugiklio prie akumuliatoriaus jungties. Įėjimo ir išėjimo įtampa turi neviršyti nurodytų verčių.

Kaip apsaugotumėte įkroviklį nuo trumpojo jungimo ir galimo degimo? Prie akumuliatorių padėkite saugiklius.

Prijunkite tinkamą jungties variantą: prijungimo variantas A (puslapyje [KJ UP]), prijungimo variantas B (puslapyje [KJ UP]) arba prijungimo variantas Z (puslapyje [KJ X]). Naudokite tinkamus matavimo prietaisus: multimetrą su tiesioginės srovės įtampos matavimu (arba automatinę skalę), amperometrinį gnybtą su tiesioginiu matavimu (arba aukštesnę skalę). Visada prijunkite įkroviklį prie akumuliatoriaus. Nenaudokite metalinių antgalių. Kabelių galus nuimkite taip: signalo kabelis [RI lmm], [dJ PKImmt], [iu RPKImmt], įkrovimo kabelis [RK1mm].

Lentelė 291: Bendra prijungimo schema

NrC A) rašUmas
R /intamosios srovės generatorius
I NL I XQ juti linis e ranas dpriedase
	’ amelio a umuliatorius
	. ) vedimo a umuliatorius

Prijunkite neigiamą paleidimo akumuliatoriaus ir namelio akumuliatoriaus polių prie GND.

I. Prijunkite saugiklio laikiklį prie įvedimo akumuliatoriaus teigiamo poliaus. Q. Prijunkite kitą saugiklio laikiklio galą prie INPUT. S. Įstatykite saugiklį į saugiklio laikiklį. K. Prijunkite saugiklio laikiklį prie salono akumuliatoriaus teigiamojo poliaus. T. Prijunkite kitą saugiklio laikiklio galą prie OUT. U. Įstatykite išvesties saugiklį į saugiklio laikiklį. X. Prijunkite L arba ignition įvedimo signalo laidą prie gnybtų bloko DI R. Y. Neprivaloma: Prijunkite išvesties įtampos valdymo teigiamojo signalo kabelį nuo gnybtų bloko DI I prie salono akumuliatoriaus teigiamojo poliaus, o neigiamojo signalo kabelį nuo gnybtų bloko DI Q prie salono neigiamojo poliaus, naudodami reikiamo skerspjūvio kabelį. Ši jungtis sumažins įtampos kritimą maitinimo kabeliuose įkrovimo proceso metu naudojant elektroninį valdymo prietaisą.

RJ. Neprivaloma, taikoma modeliams MT LB 40, MT LB 80, MT LB 24-40, MT LB 24-60: Prijunkite prietaisą prie AUX jungties pagal prijungimo schemą (jungimo variantas B puslapyje U ir jungimo variantas Z puslapyje X).

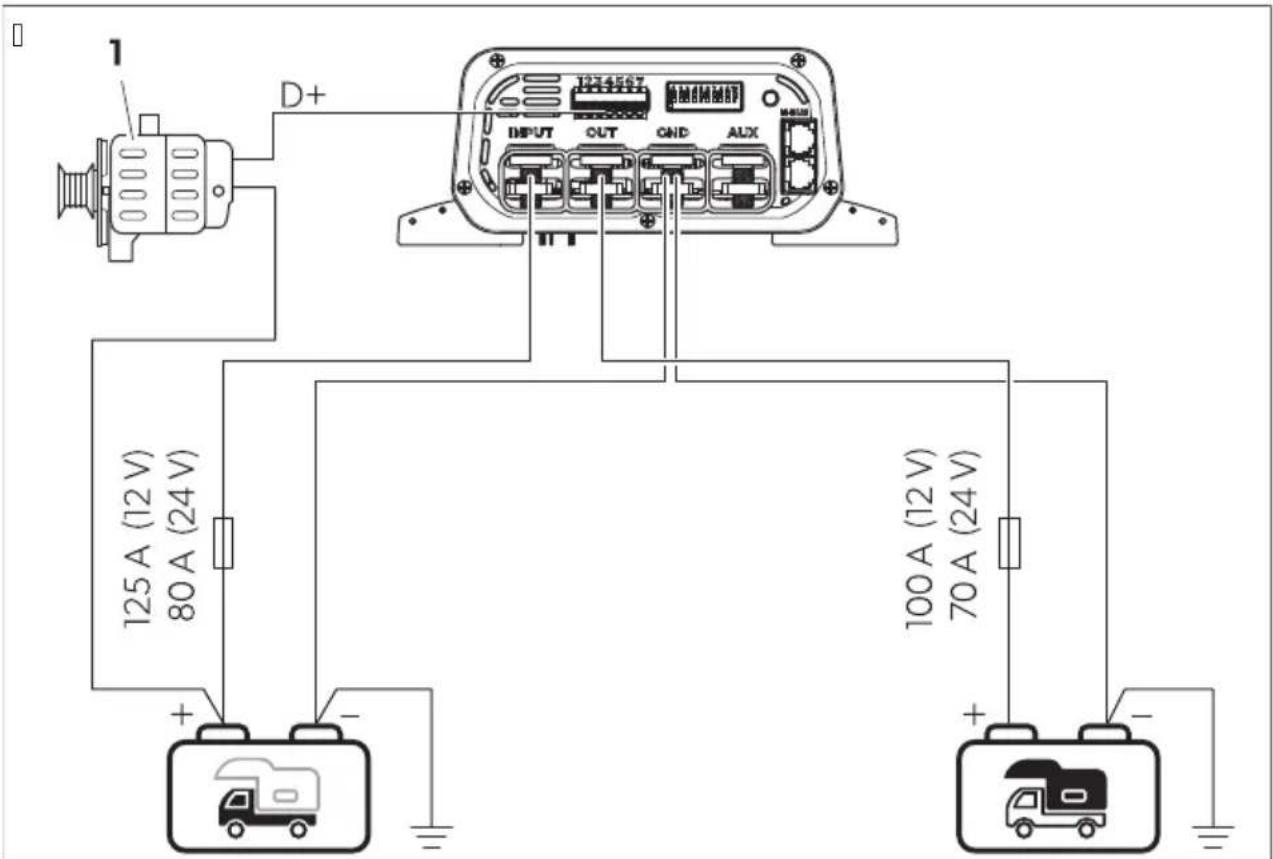

Prijungimo variantas A

Jungimo variantas pagrindiniam montavimui su RI arba LS akumuliatoriais.

Norėdami prijungti akumuliatoriaus įkroviklį, darykite taip, kaip parodyta.

Lentelė 292: Prijungimo schema, variantas A

Nr(A) rašUmas
R /intamosios	srovės generatorius
	' amelio a umuliatorius
	.) vedimo a umuliatorius

Prijungimo variantas B

Prijungimo variantas RI lo sistemoms transporto priemonėse su valdymo bloku arba išorine dalinio įrovimo rele.

Norėdami prijungti akumuliatoriaus įroviklį, darykite taip, kaip parodyta.

Lentelė 293: Prijungimo schema, Pariaštas B

Nr(A) rašUmas
R /intamosios	srovės generatorius
I Igorinė dalinio i rovimo relė k valdymo blo as
Q Šaldytuvas	Gviestuvas ir darbae iti RI lo prietaisai
	amelio a umuliatorius
	.) vedimo a umuliatorius

Prijungimo Pariaštas C

Prijungimo variantas | Slo sistemoms transporto priemonėse su valdymo bloku arba išorine dalinio įrovimo rele.

Norėdami prijungti akumuliatoriaus įroviklį, darykite taip, kaip parodyta.

Lentelė 294: Prijungimo schema, Pariaštas C

Nr(A) rašUmas
R /intamosios srovės generatorius
I Igorinė dalinio i rovimo relė k valdymo blo as
Q ŠaldytuvasP Čviestuvas ir darbae iti RI lo prietaisai
	’ amelio a umuliatorius
	.) vedimo a umuliatorius

N-B; S ti50lo) ri3u5gimas

Jei norite prijungti -B. S tinklą, atlikite toliau nurodytus veiksmus.

10.1 Konfigūracija

Šią funkciją galima įjungti tik L ID jungikliu, o ne išoriniu valdikliu, atskirai įsigyjamu NL I XO e ranu arba programėle mobiliesiems.

Nustatykite L ID jungiklį pagal savo transporto priemonės įtampos srovės generatoriaus tipą.

Lentelė 295: Įtampos srovės generatoriaus konfigūracija

D'P 3u5gi0lio) ozici3a 8) il0a9	Fu50ci3a
		12IV=24IV
	Standartinis intamosios srovės generatorius	jjungtas RQPQlo I TPTlo
		iGjungtas RI PUlo I KPSlo
	Igmanusis intamosios srovės generatorius	jjungtas RRPUlo I QPSlo
		iGjungtas RJ PXlo I RPTlo

Pasirinkite tinkamą įrovimo programą arba naudojamo namelio akumuliatoriaus tipą pagal akumuliatoriaus gamintojo specifikacijas. Informaciją apie įrovimo reives rasite Akumuliatoriaus įrovimo funkcija puslapyje KJ I e, o techninius duomenis – Techniniai duomenys puslapyje KRTe. Nurodyta įrovimo trukmė taikoma esant vidutinei aplinkos temperatūrai I J li Z.

Įrovimo programą galima įjungti įroviklio L ID jungikliu arba, jei -B. S tinkle yra Bluetooth® -B. S prietaisas, naudojantis NL I XQ e ranu arba programėle mobiliesiems.

Norėdami nustatyti įkrovimo programą, atitinkančią salono akumuliatoriaus tipą, perstumkite LID jungiklį į žemiau esančioje lentelėje nurodytą poziciją.

Lentelė 296: Įkrovimo programos konfigūracija

D'P 3u5gi0lio) ozici3a 8) il0a9	Fu50ci3a
	[OroPimo) rograma	Di žiausia įtam) a 8; a(s 9 Plū i5ė įtam) a 8; Wloat 9 Di žiausia esul- Wataci3os įtam) a
		12IV=24IV 12IV 24IV 12IV 24IV= = = = =
	Švino ge-lio a umu-liatorius	RSPI lo cYJ lu QTJ lmin e	I XPSio dYJ lu QTJ lmin e	RQPTlo I UPI lo OFF OFF
	Švino-rūgš-ties arba AMMkRa u-muliatoriai	RSPSlo cQJ lu I SJ lmin e	I XPXio dQJ lu I SJ lmin e	RQPTlo I UPI lo OFF OFF
	AMMkl a u-muliatoriai	RSPUlo cQJ lu RXJ lmin e	I YPSio dQJ lu RXJ lmin e	RQPTlo I UPI lo OFF OFF
	AMMkl a u-muliatoriai su desulčacija	RSPUlo cQJ lu RXJ lmin e	I YPSio dQJ lu RXJ lmin e	RQPTlo I UPI lo RK2Ulo QRPSlo
	ŁgiFeDOSkR“ a umu-liatoriai	RSPSlo cl J lu TJ lmin e	I XPXio dl J lu TJ lmin e	RQPXlo I UPTlo OFF OFF
	ŁgiFeDOSkl “ a umu-liatoriai	RSPI lo d QJ lmin e	I XPSio d QJ lmin e	RQPTlo I UPI lo OFF OFF
	ŁgiFeDOSkQ“ a umu-liatoriai	RSFTlo cl J lu TJ lmin e	I YPI lo dl J lu TJ lmin e	RQPXlo I UPTlo OFF OFF
	ŁgiFeDOSkS“ a umu-liatoriai	RSPKlo cQJ lu YJ lmin e	I Ylo dQJ lu YJ lmin e	OFF OFF OFF OFF

Tyliojo režimo nustatymas

Tylųjį režimą galima naudoti, kai netrukdytų aušinimo ventilatorius arba garsiniai signalai. Įjungus šį režimą galima sumažinti didžiausią įkrovimo srovę, siekiant užtikrinti jos vientisumą. Tylųjį režimą galima įjungti įkroviklio LID jungikliu arba, jei įrenginyje yra Bluetooth, per ekraną arba mobiliąją programėlę.

Perstumkite LID jungiklį pagal norimą režimą.

Lentelė 297: Tyliojo režimo konfigūracija

D'P 3u5gi0lio) ozici3a 8) il0a9 Fu50ci3a
		Nylusis re) imas ijungtas
		Nylusis re) imas iCjungtas

Įvesties srovės apribojimo nustatymas

Šis nustatymas apriboja įkroviklio įvesties srovę. Jis gali būti naudingas, kai energijos šaltinis (pvz., įtampos generatorius) nėra labai galingas. Šį nustatymą galima įjungti, kad neapsunkintumėte sistemos. Šią funkciją galima įjungti LID jungikliu, o ne išoriniu valdymu per ekraną ar mobiliąją programėlę.

Atitinkamai perstumkite jungiklį.

Lentelė 298: Įvesties srovės apribojimo konfigūracija

D'P 3u5gi0lio) ozici3a 8) il0a9	Fu50ci3a Mo elis	Di žiausia¡Pesties sroPè	A) ri( ota ¡Pes-ties sroPè
	Srovės apribo-jimas tai omas	MN gB SJ KKIA QJ IA
		MN gB XJ YKIA KJ IA
		MN gB I S-SJ KKIA SJ IA
		MN gB I S-TJ UKIA SJ IA
		MN gB RI kI S-I J TJ IA QJ IA
		MN gB RI kI S-SJ YKIA KKIA
		MN gB I SkRI -SJ SJ IA I J IA
		MN gB I SkRI -XJ KKIA I KIA
	Srovės apribojimas iGjungtas

Įvesties srovės apribojimo nustatymas

Šiame modelyje galite pasirinkti vieną iš trijų išvesties srovių. Šis nustatymas gali būti naudingas, jei didžiausia išvesties srovė viršija rekomenduojamas salono akumuliatorių įkrovimo vertes, o taip gali nutikti AGM arba švino rūgšties akumuliatoriams apskritai.

Šią funkciją galima įjungti LID jungikliu, o ne išoriniu valdymu per ekraną arba programėlę mobiliesiems.

Atitinkamai perstumkite LID jungiklius.

Lentelė 299: Išvesties srovės apribojimo konfigūracija

Mo elis D'P 3u5gi0lio) ozici3a 8) il0a9
MN gB SJ SJ IA QJ iA I J IA
MN gB XJ XJ IA TJ iA SJ IA
MN gB | S-SJ SJ IA QJ iA I J IA
MN gB | S-TJ TJ IA SKiA QJ iA
MN gB RI kl S-I J I J IA RKiA RJ iA
MN gB RI kl S-SJ SJ IA QJ iA I J IA
MN gB | SkRI -SJ SJ IA QJ iA I J IA
MN gB | SkRI -XJ XJ IA TJ iA SJ iA

11 Naujas

Sistemos įjungimo / išjungimo atlikimas

Salono akumuliatoriaus įkrovimo būsena turi būti pakankamo pajėgumo.

R. Įjunkite variklį.

1. Voltmetru patikrinkite salono akumuliatoriaus įtampą.

Q. Patikrinkite, ar LID jungiklio nustatymai dėl reikalavimų akumuliatoriui ir generatoriaus tipui (tradiciniam ar išmaniajame) yra teisingi.

S. Įstatykite jungiklį į padėtį ON.

K. Įjunkite variklį.

Šviesos diodai užsidega raudona arba oranžine šviesa ir taip rodo, kad vyksta akumuliatoriaus įkrovimas.

T. Patikrinkite salono akumuliatoriaus įtampą su voltmetru ir palyginkite su ankstesniais matavimais.

Įtampa turi būti aukštesnė nei anksčiau.

U. (Min) nypliniu matuokliu patikrinkite maksimalius srovės duomenis.

Šis etapas trunka keletą sekundžių, jeigu salono akumuliatorius yra visiškai įkrautas.

X. Patikrinkite įkrovimo akumuliatoriaus įtampą akumuliatoriaus poliuose su voltmetru ir palyginkite su įtampa tarp įkroviklio teigiamojo ir neigiamojo gnybtų.

Skirtumas tarp dviejų jungčių gali būti ne didesnis kaip 0,5 V. Jei įtampų skirtumas didesnis kaip 0,5 V, naudokite didesnio skerspjūvio maitinimo kabelį prijungimui prie teigiamojo įkrovimo akumuliatoriaus poliaus (D- arba pagerinkite įžeminimo jungtį (M- L e).

12 Valdymas

13 Įrengimo nustatymas ir šalinimas

Pro( lema Priežastis Priemo5ė
[ rovi lis nevei ia. Šviesos diodai ne- u) sidega.	’ utrū o maitinimo abeliai arba atsi- laisvino jų jungtys.	> Ni rin ite p ar nenutrū o maitinimo abeliai ir neatsilaisvino jungtys.Jeigu negalite rasti pa) eidimo p susi- sie ite su įgaliotuoju techninės prie- ) iūros atstovu.
	’ eapti tas L p signalas.Daleidimo ir darbae namelio a umuliato- riaus įtampa netin ama.	> [siti in ite p ad L p yra tin amai pri- jungta ir nesugadinta.> [siti in ite p ad paleidimo ir darbae namelio a umuliatoriaus įtampa yra tin ama.
	Atsirado trumpasis jungimas. Drietaiso saugi li p pavei tą per di- delės srovės p turi pa eisti įgaliotasis techninės prie) iūros atstovas.
Šviesos diodai mir si raudonai ir girdisi pypsėjimas.	Drietaiso saugi lis yra pa) eistas. Drietaiso saugi li p pavei tą per di- delės srovės p turi pa eisti įgaliotasis techninės prie) iūros atstovas.

14 Utilizavimas

Pakavimo medžiagos perdirbimas. Jei įmanoma, pakavimo medžiagą sudėkite į atitinkamas perdirbimo konteinerius.

Jei norite utilizuoti gaminį, kreipkitės į vietinį perdirbimo centrą arba specializuotą prekybos atstovą, kuris nurodys, kaip tai padaryti pagal galiojančias atliekų šalinimo taisykles. Produktą galima utilizuoti nemokamai.

Jei gaminio sudėtyje yra neįkraunamų akumuliatorių, įkraunamų akumuliatorių ar šviesos šaltinių, prieš utilizuojant jų išimti nereikia.

15 Garantija

Nacionalinių įstatymų nustatytas garantinis laikotarpis. Jei gaminys pažeistas, susisiekite su jūsų šalyje veikiančiu gamintojo filialu arba dometic.com/dealeriu arba prekiautoju.

Jei reikalingas remontas ir garantinis aptarnavimas, pristatydami prietaisą pateikite šiuos dokumentus:

Pirkimo kopiją su nurodyta pirkimo data

Pretenzijos priežastį arba gedimo aprašymą

Atminkite, kad savarankiškas arba neprofesionalus remontas gali turėti pasekmių saugai ir anuliuoti garantiją.

16 Techniniai duomenys

	MTLB 40	MTLB 80	MT LB24-40	MT LB24-60	MT LB12/24-20	MT LB12/24-40	MT LB24/12-40	MT LB24/12-80
Ivesties įtampa Ylo lu RT RXlo lu=Ql Ylo lu RT RXlo lu =Ql						==	==
Igvesties įtampa Ylo lu RT RXlo lu=Ql RXlo lu Ql Ylo lu=RT						==	==
L id) iausia jves-ties įtampa	QKo=
Igvesties į rovi-mo srovė	SJ |A X| |A SJ |A T| |A I J |A SJ |A SJ |A X| |A
L id) iausias bu-dėjimo re) imosrovės suvartoji-mas	≤ SImA
L id) iausias eće -tyvumas	YUlr
L arbinė aplin-os temperatūra	nl J li Z lu TJ li Z
Aplin os drėg-mė	≤ YKIr P be ondensato
Apsaugos tipas IDI R
Matmenys | RJ lmmiw RYRlmmiw UKlmm
Svoris RJ XJ lg
hyçys '-B. S k Zi-B. S
Sertiči atas RJ h-J TkJ R QXQRJJ CE YK

Latviešu

Svarīgas piezīmes....KRU I Simbolu skaidrojums.... KRU Q Drošības norādes.... KRX S Komplektācija....KI K Papildu piederumi....KI J T Paredzētais izmantošanas mērķis.... KI J U Mērķauditorija.... KI R X Tehniskās apraksts.... KI R Y Izstādīšana....KI T RJ Konfigurēšana.... KQI RR V Ekspluatācija.... KQT RI Nfrēšana....KQU RQ Problēmu novēršana....KQU RS Atkritumu pārstrāde....KQU RK Garantija....KQU RT Tehniskie dati....KQX
