Produkto tipas	Kryžminio lazerio lygis (lazerio kryžminės linijos)
Prekės ženklas	Bosch
Modelis	GOL 26 G Professional
Kategorija	Atstumo matuoklis / Lazerio lygis
Spindulio spalva	Žalia (532 nm)
Darbinis nuotolis (su detektoriumi)	Iki 30 m (su detektoriumi iki 50 m)
Išlyginimo tikslumas	± 0,3 mm/m
Savaiminis išlyginimas	Taip, išlyginimo diapazonas ± 4°
Maitinimas	2 AA baterijos (1,5 V) arba maitinimo blokas (pasirinktinai)
Autonomija	Maždaug 30 valandų (su šarminėmis baterijomis)
Matmenys (ilgis x plotis x aukštis)	120 x 65 x 105 mm
Svoris (su baterijomis)	0,5 kg
Pagrindinės funkcijos	Horizontalių ir vertikalių linijų projektavimas, impulsinis režimas naudojimui su detektoriumi, automatinis išsijungimas po 30 minučių
Lazerio klasė	2 klasė – Galia < 1 mW
Priežiūra ir valymas	Išvalykite lęšius minkštu, sausu audiniu; nenaudokite tirpiklių
Sauga	Nežiūrėkite tiesiai į spindulį; venkite bet kokio sąlyčio su akimis
Atsarginės dalys ir remonto galimybė	Atsarginis trikojis, lazerio taikinys, lazerio detektorius; remontą atlieka tik įgaliotas Bosch centras
Garantija	Gamintojo garantija 2 metai (atsižvelgiant į sąlygas)
Dėžutės turinys	Lazerio lygis, 2 AA baterijos, transportavimo dėklas, naudojimo instrukcija

Dažnai užduodami klausimai - GOL 26 G Professional BOSCH

Kaip įjungti Bosch GOL 26 G Professional?

Paspauskite įjungimo/išjungimo mygtuką, esantį prietaiso šone. Užsidegs žalias indikatorius, rodantis, kad prietaisas įjungtas.

Kokio tipo baterijas naudoti?

Naudokite dvi AA 1,5 V baterijas, geriausiai šarmines, kad būtų maksimali autonomija. Nenaudokite įkraunamų NiMH baterijų, kurių įtampa mažesnė nei 1,2 V.

Ką daryti, jei lazerio spindulys silpnas arba jo nėra?

Patikrinkite baterijų būklę ir, jei reikia, pakeiskite jas. Taip pat švelniu audiniu nuvalykite lazerio išėjimo langelį. Jei problema išlieka, kreipkitės į techninės priežiūros centrą.

Kaip naudoti impulsinį režimą?

Paspauskite režimo mygtuką (dažniausiai simbolizuojamą banga), kad įjungtumėte impulsinį režimą. Šis režimas leidžia dirbti su lazerio detektoriumi, padidinant nuotolį iki 50 m.

Prietaisas išsijungia pats, ar tai normalu?

Taip, automatinis išsijungimas įjungtas pagal nutylėjimą po 30 minučių neveikimo, kad taupytų baterijas. Šią funkciją galite išjungti laikydami nuspaudę įjungimo/išjungimo mygtuką 3 sekundes.

Kaip sureguliuoti trikojį?

Pritvirtinkite lazerio lygį prie trikojo naudodami 1/4" srieginę jungtį (20 sriegių). Prieš įjungdami, naudokite trikojo reguliavimo varžtus, kad prietaisas būtų išlygintas.

Ar galiu naudoti lazerį su detektoriumi lauke?

Taip, įjungus impulsinį režimą ir naudojant specialų Bosch detektorių, lauko nuotolis gali siekti 50 m, priklausomai nuo apšvietimo sąlygų.

Ką daryti, jei indikatorius mirksi raudonai?

Raudonas mirksėjimas rodo, kad prietaisas nėra išlygintas arba savaiminis išlyginimas neįmanomas (pasvirimas > 4°). Padėkite prietaisą ant stabilaus paviršiaus ir palaukite, kol jis išsilygins.

Ar lazeris pavojingas akims?

Bosch GOL 26 G Professional yra 2 lazerio klasės (< 1 mW). Niekada nežiūrėkite tiesiai į spindulį ir nenukreipkite spindulio į kitų žmonių akis. Venkite atspindžių nuo atspindinčių paviršių.

Kur rasti pilną instrukciją?

Pilną naudojimo instrukciją galima nemokamai atsisiųsti iš svetainės notice-facile.com PDF formatu. Taip pat galite peržiūrėti interaktyvią versiją internete.

NAUDOJIMO INSTRUKCIJA GOL 26 G Professional BOSCH

Lietuvių k. ......Puslapis 127

中文 页 132

繁體中文……頁 135

한국어 ...... 페이지 139

ไทย..... 142

Bahasa Indonesia.... Halaman 147

Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuo-

rodų, gali būti pakenkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĄ KITAM SAVININKUI.

Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.

128 | Lietuvių k.

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Matavimo prietaisas yra skirtas tiksliam horizontalių linijų nustatymui ir patikrinimui. Jis taip skirtas aukščiams, atstumams ir kampams matuoti.

Pavaizduoti elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

(1) Objektyvas
(2) Apytikslio nusitaikymo taikiklis
(3) Gulsčiuko veidrodėlis
(4) Okuliaro dangtelis
(5) Regėjimo linijos reguliavimo varžtas
(6) Okuliaras

(7) Sferinis gulsčiukas
(8) Kompensatoriaus blokavimo mygtukas
(9) Horizontalaus rato nuskaitymo žymė
(10) Horizontalus ratas
(11) Sferinio gulsčiuko reguliavimo varžtas
(12) Reguliuojama kojelė
(13) Jungtis tvirtinti prie stovo 5/8" (apatinėje pusėje)
(14) Šoninis tikslusis reguliatorius
(15) Serijos numeris
(16) Fokusavimo rankenėlė
(17) Šešiabriaunis raktas
(18) Reguliavimo kaištis
(19) Lagaminas
(20) Svambalas

Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Optinis nively-ras	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Gaminio nume-ris	3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501
Veikimo nuotolis	60 m 60 m 100 m 100 m 120 m 120 m
Aukščio tikslu-mas atliekant at-skirą matavimą	3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m
Dvigubo niveliavimo elemento nuokrypis 1 km	2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm
Sferinio gulsčiu-ko tikslumas	8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm
Kompensatorius
-Niveliavimo diapazonas	±15' ±15' ±15' ±15' ±15'
-Magneto amortizato-rius	●●●●●●
Teleskopas
-Pav. stačiai stačiai stačiai stačiai stačiai
- Didinimas	20x	20x	26x	26x	32x	32x
-Matymo lau-kas	1°30'	1°30'	1°30'	1°30'	1°30'	1°30'
- Objektyvo skersmuo	36 mm	36 mm	36 mm	36 mm	36 mm	36 mm
-Minimalus matavimo at-stumas	0,3 m	0,3 m	0,3 m	0,3 m	0,3 m	0,3 m
-Dauginimo koeficientas	100	100	100	100	100	100

Optinis nively-ras	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
– Sudèties konstanta	0 0 0 0 0 0
Horizontalaus rato skalès dalys	1° 1 gonas 1° 1 gonas 1° 1 gonas
Sriegis prietaisui prie stovo tvirtinti	5/8" 5/8" 5/8" 5/8" 5/8" 5/8"
Svoris pagal „EPTA-Procedure 01:2014“	1,5 kg 1,5 kg 1,5 kg 1,5 kg 1,5 kg 1,5 kg

Apsaugos tipas IP 54 (apsauga nuo dulkių ir vandens purslų)

Firminėje lentelėje esantis serijos numeris (15) yra skirtas jūsu matavimo prietaisui vienareikšmiškai identifikuoti.

Naudojimas

Kaskart prieš pradėdami dirbti bei po ilgesnio matavimo prietaiso transportavimo patikrinkite matavimo prietaiso niveliavimo ir rodymo tikslumą.
▶ Saugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės spindulių poveikio.
Matavimo prietaisą saugokite nuo itin aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesniam laikui automobilyje. Esant didesniems temperatūros svyravimams, prieš jjungdami matavimo prietaisą, palaukite, kol stabilizuosis jo temperatūra. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.
▶ Saugokite, kad matavimo prietaisas nebūtų sutrenktas ir nenukristų. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 130).
Jei matavimo prietaisą ketinate transportuoti ilgesnį atstumą (pvz., automobiliu), įdėkite jį i kartu tiekiamą krepšį. Atkreipkite dėmesį, kad į krepšį įdėtumėte tinkama padėtimi. Jdedant į krepšį užblokuojamas kompensatorius, kuris priešingu atveju stipriai judant gali būti labai pažeistas.

Matavimo prietaiso pastatymas/išlyginimas

Montavimas prie stovo

Pastatykite stovą stabiliai ir apsaugotą nuo apvirtimo ir nuslydimo. Matavimo prietaiso jungtį, skirtą prie stovo tvirtinti (13), įstatykite į stovo sriegį ir prisukite matavimo prietaisą stovo fiksuojamuoju varžtu.

Stovą apytiksliai išlyginkite.

Nedideliais atstumais matavimo prietaisą galima pernešti pritvirtintą prie stovo. Kad nešdami matavimo prietaiso nepažeistumėte, stovą transportuodami laikykite vertikaliai.

Matavimo prietaiso išlyginimas

Reguliuojamomis kojelėmis (12) išlyginkite matavimo prietaisą taip, kad oro burbulėlis būtų sferinio gulsčiuko (7) centre.

Sukdami abi pirmąsias reguliuojamas kojeles A ir B, nustatykite oro burbulėlį j vidurį tarp šių abiejų varžtų. Tada sukite trečiająą reguliuojamą kojelę C, kol oro burbulėlį nustatysite j sferinio gulsčiuko centra.

Nustačius sferinį gulsčiuką, likusius matavimo prietaiso nuokrypius išlygina kompensatorius.

Dirbdami reguliariai tikrinkite (pvz., žvilgterėdami j gulsčiuko veidrodėlj (3)), ar oro burbulėlis vis dar yra sferinio gulsčiuko centre.

Matavimo prietaiso centravimas virš pagrindo taško

Jei reikia, centruokite matavimo prietaša virš pagrindo taško. Tuo tikslu prie stovo fiksuojamojo varžto pakabinkite svambalą (20). Išlyginkite matavimo prietaša virš pagrindo taško, t. y. arba paslinkite matavimo prietaša ant stovo, arba perstatykite stovą.

Teleskopo fiksavimas

Nuo objektyvo (1) nuimkite apsauginj gaubtelj.

Nukreipkite teleskopą j śviesų objektą ir prieš objektyvą (1) laikykite baltą popieriaus lapą. Sukite okuliarą (6), kol kryželis taps ryškus ir tamsiai juodas.

Nukreipkite teleskopą j niveliavimo liniuotę, jei reikia, naudokitės apytikslio nusitaikymo taikikliu (2). Sukite fokusavimo rankenėlę (16), kol niveliavimo liniuotės padalos taps ryškios. Sukdami šoninį tikslųjj reguliatorių (14), nustatykite kryželį tiksliai j niveliavimo liniuotės vidurį.

130 | Lietuvių k.

Esant tinkamai sureguliuotam teleskopui, judinant už okuliaro esančią akj kryželis ir niveliavimo liniuotės vaizdas ne-turėtų pasislinkti vienas kito atžvilgiu.

Matavimo funkcija

Niveliavimo liniuotę visada nustatykite tiksliai vertikaliai. Iślygintą ir sufokusuotą matavimo prietaisą ant niveliavimo liniuotės nukreipkite taip, kad kryželis būty niveliavimo liniuotės viduryje.

Aukščio nuskaitymas

Aukštj niveliavimo liniuotėje rodo vidurinis kryželio brūkšnelis.

Paveikslėlyje išmatuotas aukštis: 1,195 m.

Atstumo matavimas

Centruokite matavimo prietaisą virš taško, nuo kurio turi būti matuojamas atstumas.

Pažiūrėkite, kokj aukštį niveliavimo liniuotėje rodo viršutinis ir apatinis kryželio brūkšnelis. Kad gautumėte atstumą nuo matavimo prietaiso iki niveliavimo liniuotės, abiejų aukščių skirtumą padauginkite iš 100.

Paveikslélyje išmatuotas atstumas: (1,347 m - 1,042 m) x 100 = 30,5 m.

Kampo matavimas

Centruokite matavimo prietaisą virš taško, nuo kurio turi būti matuojamas kampas.

Matavimo prietaisą nukreipkite j taśką A. Sukite horizontalaus rato (10) nulinį taśką iki nuskaitymo žymės (9). Tada matavimo prietaisą nukreipkite j taśką B. Pažiūrėkite, kokį kampą rodo nuskaitymo žymė (9).

GOL 20 D/GOL 26 D/GOL 32 D: pavyzdyje išmatuotas kam-pas: 45°.

GOL 20 G/GOL 26 G/GOL 32 G: pavyzdyje išmatuotas kam-pas: 45 gon.

Matavimo prietaiso tikslumo patikra

Kaskart prieš pradėdami dirbti bei po ilgesnio matavimo prietaiso transportavimo patikrinkite matavimo prietaiso nivaliavimo ir rodymo tikslumą.

Sferinio gulsčiuko patikrinimas

Reguliuojamomis kojelėmis (12) išlyginkite matavimo prietaisą taip, kad oro burbulėlis būtų sferinio gulsčiuko (7) centre.

Teleskopą pasukite 180° kampu. Jei oro burbulėlis nebėra sferinio gulsčiuko (7) centre, sferinį gulsčiuką reikia sureguliuoti.

Sferinio gulsčiuko sureguliavimas

Sukdami reguliuojamas kojeles (12), nustatykite sferinio gulsčiuko (7) oro burbulėlj i vidurinę padėtį tarp galinės tikrinimo padėties ir centro.

Šešiabriauniu raktu (17) sukite reguliavimo varžtus (11), kol oro burbulėlj nustatysite j sferinio gulsčiuko centra. Patikrinkite sferinį gulsčiuką pasukdami teleskopą 180° kampu. Jei reikia, pakartokite reguliavimo operaciją arba kreipkitės į Bosch klientų aptarnavimo tarnybą.

Kompensatoriaus patikrinimas

Išlyginę ir sufokusavę matavimo prietaisą, išmatuokite atskaitos taško aukštį. Paspauskite kompensatoriaus blokavimo mygtuką (8) ir vėl jį atleiskite. Iš naujo išmatuokite atskaitos taško aukštį.

Jei abu aukščiai nesutampa, dėl matavimo prietaiso remonto kreipkitės j Bosch klientų aptarnavimo tarnybą.

Kryželio patikrinimas

Norint atlikti patikrinimą, reikia apie 30 m matavimo atstumo. Matavimo prietaisą pastatykite viduryje, o niveliavimo li-niuotes A ir B – abiejuose matavimo atstumo galuose.

Išlyginę ir sufokusavę matavimo prietaśą, pažiūrėkite abiejų matavimo liniuovių aukštį. Apskaičiuokite skirtumą d tarp aukščio a₁ niveliavimo liniuotėje A ir aukščio b₁ niveliavimo liniuotėje B.

Pavyzdys:

$$ \mathbf {a} _ {1} = 1, 9 3 7 \mathrm{m} $$

$$ \begin{array}{l} \mathbf {b} _ {1} = 1, 6 8 9 \mathrm{m} \ \mathbf {a} _ {1} - \mathbf {b} _ {1} = 1, 9 3 7 \mathrm{m} - 1, 6 8 9 \mathrm{m} = 0, 2 4 8 \mathrm{m} = \mathbf {d} \ \end{array} $$

Matavimo prietaisą pastatykite mażdaug 1 m atstumu nuo niveliavimo liniuotės A. Išlyginę ir sufokusavę matavimo prietaisą, pažiūrėkite aukštį a, niveliavimo liniuotėje A.

Prieš tai apskaičiuotą vertę d atimkite iš išmatuoto aukščio a_2 , kad gautumėte aukščio b_2 niveliavimo liniuotėje B užduotają vertę.

Išmatuokite aukštį b, niveliavimo liniuotėje B. Jei išmatuota vertė daugiau kaip 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) ar 2 mm (GOL 32 D/G) skiriasi nuo apskaičiuotos užduotosios vertės, reikia sureguliuoti kryželj.

Pavyzdys:

$$ \mathbf {a} _ {2} = 1, 7 2 4 \mathrm{m} $$

$$ \mathbf {d} = 0, 2 4 8 \mathrm{m} $$

$$ \mathbf {a} _ {2} - \mathbf {d} = 1, 7 2 4 \mathrm{m} - 0, 2 4 8 \mathrm{m} = 1, 4 7 6 \mathrm{m} $$

GOL 20 D/G: aukštis b₂ matuojant turi būti 1,476 m ± 6 mm. GOL 26 D/G: aukštis b₂ matuojant turi būti 1,476 m ± 3 mm. GOL 32 D/G: aukštis b₂ matuojant turi būti 1,476 m ± 2 mm.

Kryželio sureguliavimas

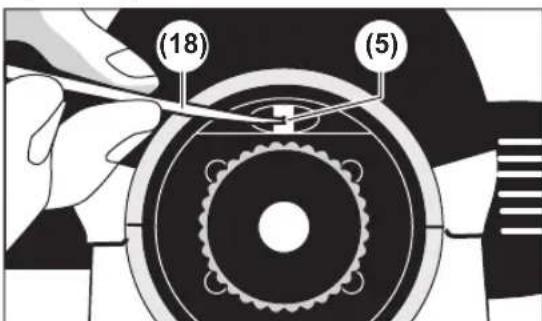

Nusukite okuliaro gaubtą (4). Reguliavimo kaiščiu (18) sukite reguliavimo varžta (5) pagal arba prieš laikrodžio rodyklę, kol bus pasiekta apskaičiuota aukščio b₂ užduotoji vertė matuojant niveliavimo liniuote B.

Užsukite okuliaro gaubta (4).

Pavyzdys:

Matuojant b₂, turi būti nustatyta 1,476 m vertė.

Dar kartą patikrinkite kryželj. Jei reikia, pakartokite reguliavimo operaciją arba kreipkitės i Bosch klientų aptarnavimo tarnybą.

Priežiūra ir servisas

Priežiūra ir valymas

Matavimo prietaisą laikykite ir transportuokite tik kartu tie- kiamame krepšyje.

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso j vandenj ir kitokius sky- sčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Ne- naudokite valymo priemonių ir tirpiklių.

Su lešiais elkitės ypač atsargiai. Minkštu teptuku pašalinkite dulkes. Nelieskite lešių pirštais.

Prieš padėdami sandėliuoti, palaukite, kol matavimo prietaisas ir krepšys visiškai išdžius. Krepšyje yra maišelis su drėgme sugeriančiais milteliais, kurie suriša likusią drėgme. Reguliariai keiskite maišelj su drėgme sugeriančiais milteliais.

Remonto atveju matavimo prietaisą atsiyskite krepšyje.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Matavimo prietaisai, papildoma jranga ir pakuotė turi būti su- renkami ir perdirbami aplinkai nekenksmingu būdu.

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus nebetinkami naudoti matavimo prietaisai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.
