| 제품 유형 | Sony 전문 모니터용 NTSC/PAL 입력 어댑터 |
| 브랜드 | Sony |
| 모델 | BKM-227W |
| 크기 (L x H x P) | 100 x 20 x 162 mm |
| 무게 | 약 240 g |
| 전원 | +3.3 V 및 +5 V (본체에서 공급) |
| 소비 전력 | 약 1.8 W |
| 주요 기능 | 내장 NTSC/PAL 디코더, 컴포지트 및 Y/C 입출력 |
| 입력 커넥터 | 1 x BNC 컴포지트, 1 x 4핀 미니 DIN Y/C |
| 출력 커넥터 | 1 x BNC 루프, 1 x 4핀 미니 DIN 루프 (자동 75옴 종단) |
| 최대 해상도 | NTSC/PAL (표준) |
| 작동 온도 | 0°C ~ 35°C |
| 작동 습도 | 0% ~ 90% (결로 없음) |
| 보관 온도 | -20°C ~ +60°C |
| 인증 | CE, 클래스 A (캐나다 NMB-003) |
| 제공 액세서리 | 사용 설명서 |
| 유지 관리 및 청소 | 부드럽고 마른 천으로 닦으십시오. 화학 제품을 사용하지 마십시오. |
| 안전 | 전자파 적합성(EMC) 표준을 준수합니다. E1~E4 환경에서 사용하십시오. |
| 수리 가능성 | Sony 애프터서비스에서 예비 부품을 구할 수 있습니다. |
자주 묻는 질문 - BKM-227W SONY
사용자 질문 BKM-227W SONY
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 전원 공급 장치 무료 PDF 형식! 매뉴얼 찾기 BKM-227W - SONY 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. BKM-227W 브랜드 SONY.
사용 설명서 BKM-227W SONY
본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.
목차
입력 및 출력 커넥터의 사용 .....4
사양 5
BKM-229X아날로그 컴포넌트 입력
어댑터 6
기능 6
입력 커넥터의 사용 6
사양 7
BKM-227W NTSC/ PAL 입력 어댑터
BKM-227W NTSC/PAL 입력 어댑터는 Sony 전문가용 모니터를 위한 비디오 신호 입력 어댑터입니다. 주기기의 입력 옵션 슬롯에 설치하며, NTSC/PAL 신호용 주기기 및 디코더를 위한 비디오 입력 및 출력 커넥터가 있습니다.
기능
NTSC/PAL 신호용 디코더
BKM-227W에는 NTSC/PAL 신호용 디코더가 내장되어 있습니다. NTSC/PAL 신호용 디코더 이외에도 PAL-M/SECAM 신호용 디코더가 BVM-L 및 PVM-L 시리즈 모니터에 탑재되어 있습니다.
입력 및 출력 커넥터의 사용
주기기의 입력 옵션 슬롯에 BKM-227W를 설치하기 위한 자세한 정보는 주기기용 취급 설명서를 참조하십시오.

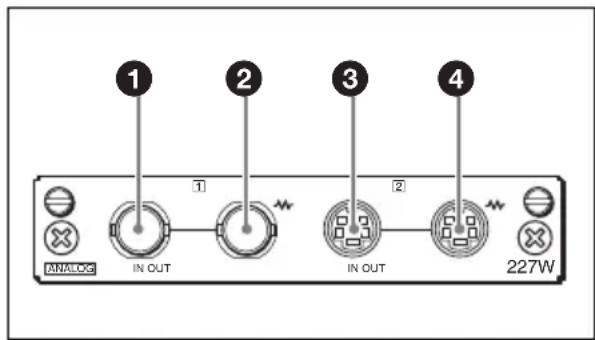

입력/출력 커넥터의 구성 및 입력 가능한 신호
입력/출력 커넥터의 구성 및 입력 가능한 신호는 아래와 같습니다.
① COMPOSITE 커넥터(BNC)
콤포지트 신호용 입력 커넥터입니다.
② 루프 쓰루 출력 커넥터(BNC)
입력 커넥터 ①로 입력된 신호가 이 커넥터로 출력됩니다. 장비의 아날로그 입력 커넥터(콤포지트)에 연결합니다.
③ Y/C 커넥터(4-pin mini-DIN)
Y/C 신호용 입력 커넥터입니다.
④ 루프 쓰루 출력 커넥터(4-pin mini-DIN)
입력 커넥터 ③로 입력된 신호가 이 커넥터로 출력됩니다. 장비의 아날로그 입력 커넥터(Y/C)에 연결합니다.
사양
일반
전압 +3.3 V,+5V(주기기로부터 공급)
소비 전력 약 1.8W
작동 환경
온도 0°C~35°C
최적 온도
20°C ~ 30°C
습도 0%~90%(비액화)
압력 700hPa~1060hPa
보관 및 운반 환경
온도 -20°C ~ +60°C
습도 0%~90%
압력 700hPa~1060hPa
최대 외부 치수(너비/높이/대각선)
100 × 20 × 162mm
중량 약 240g
입력 커넥터
비디오 입력 커넥터
콤포지트 입력
BNC 유형(1)
1Vp-p ± 3dB 동기 네거티브
Y/C 입력
4-pin mini DIN (1)
Y:1Vp-p ± 3dB 동기 네거티브
이용 가능한 신호 형식에 대해서는 어댑터가
설치된 주 기기의 취급 설명서를 참조하십시오.
출력 커넥터
비디오 출력 커넥터
BNC 유형(1)
루프 쓰루,75Ω 자동 터미네이션 기능 포함
4-pin mini DIN (1)
루프 쓰루,75Ω 자동 터미네이션 기능 포함
신호 특성
비디오신호
샘플링 주파수
Y/R-Y/B-Y: 13.5MHz
양자화 10 비트/샘플
기본 제공 액세서리
취급 설명서(1)
디자인 및 사양은 예고 없이 변경될 수 있습니다.
주의
사용 전에는 항상 정상적으로 작동하는지 확인하십시오.
SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.
BKM-229X 아날로그 컴포넌트 입력 어댑터
BKM-229X 아날로그 컴포넌트 입력 어댑터는 Sony 전문가용 모니터를 위한 비디오 신호 입력 어댑터입니다.
주 기기의 입력 옵션 슬롯에 설치하며, 아날로그 컴포넌트 신호용 주 기기 및 디코더를 위한 비디오 입력 커넥터가 있습니다.
기능
아날로그 컴포넌트 신호용 디코더
BKM-229X는 아날로그 컴포넌트 신호용 내장형 디코더와 함께 장착됩니다.
입력 커넥터의 사용
주기기의 입력 옵션 슬롯에 BKM-229X를 설치하기 위한 자세한 정보는 주기기용 취급 설명서를 참조하십시오.

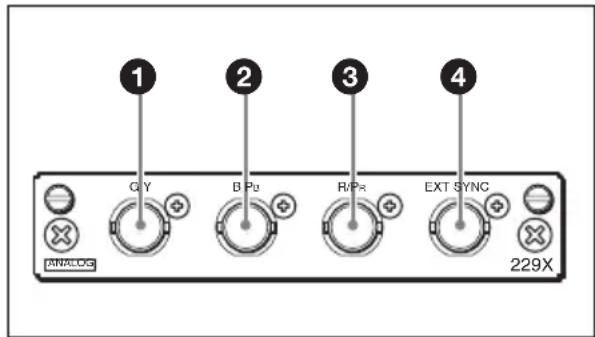

입력 커넥터의 구성 및 입력 가능한 신호는 아래와 같습니다.
① G/Y 커넥터(BNC)
컴포넌트 Y(휘도) 및 RGB 신호의 G에 대한 입력 커넥터입니다.
② B/PB 커넥터(BNC)
컴포넌트 신호의 PB(청색 편차) 및 RGB 신호의 B용 입력 커넥터입니다.
③ R/PR 커넥터(BNC)
컴포넌트 신호의 PR(적색 편차) 및 RGB 신호의 R용 입력 커넥터입니다.
④ EXT SYNC(외부 동기) 커넥터 (BNC)
기기로 외부 동기 신호를 처리할 때 동기 발생기의 기준 신호를 이 커넥터에 연결합니다.
외부 동기 신호를 이용하려면 주기기의 취급 설명서를 참조하십시오.
사양
일반
전압 +3.3 V, +5V(주기기로부터 공급)
소비 전력 약 4.0W
작동 환경
온도 0°C~35°C
최적 온도
20°C~30°C
습도 0%~90%(비액화)
압력 700hPa~1060hPa
보관 및 운반 환경
온도 -20°C~+60°C
습도 0%~90%
압력 700hPa~1060hPa
최대 외부 치수(너비/높이/대각선)
100×20×162mm
중량 약 250g
입력 커넥터
비디오 입력 커넥터 BNC 유형(3)
RGB 입력
0.7 Vp-p ± 3 dB (Sync On Green,
0.3 Vp-p 동기 네거티브)
컴포넌트 입력
0.7 Vp-p ± 3 dB
외부 동기 입력 커넥터
BNC 유형(1)
0.3 ~ 4 Vp-p ± 양극성 3진 또는
네거티브 극성 2진
이용 가능한 신호 형식에 대해서는 어댑터가
설치된 주 기기의 취급 설명서를 참조하십시오
Q.
신호 특성
비디오신호(Y/R-Y/B-Y)
양자화 10비트/샘플
기본 제공 액세서리
취급 설명서(1)
디자인 및 사양은 예고 없이 변경될 수 있습니다.
주의
사용 전에는 항상 정상적으로 작동하는지 확인하십시오.
SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.
