BEDIENUNGSANLEITUNG BKM-227W SONY
Bedienungsanleitung DE
Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.
Vorsicht
Für Kunden in Europa
Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-Direktive der EG-Kommission. Die Erfüllung dieser Direktive bedeutet Konformität für die folgenden Europäischen Normen:
• EN55103-1: Elektromagetische Interferenz (Emission)
• EN55103-2: Elektromagnetische Empfindlichkeit (Immunität)
Dieses Produkt ist für den Einsatz unter folgenden elektromagnetischen Bedingungen ausgelegt:
E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z. B. Fernsehstudio).
Dieses Gerät erfüllt die nach EN60601-1-2 für Geräte der Klasse B geltenden Grenzwerte. Sollte dieses Gerät jedoch andere Geräte stören (Sie können dies feststellen, indem Sie das Gerät aus- und wieder einschalten), so ist der Benutzer dazu angehalten, die Störungen durch eine der folgenden Maßnahmen zu beheben:
- Vergrößerung des Abstands zwischen diesem Gerät und anderen Geräten.
- Anschluss des Geräts an einen anderen Stromkreis als den der anderen Geräte.
- Ziehen Sie gegebenenfalls Ihren Händler oder einen erfahrenen Rundfunk- oder Fernsehtechniker zu Rate.
Für Kunden in Europa
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland
Inhaltsverzeichnis
BKM-227W NTSC/PAL
Eingangsadapter 4
Funktion 4
Eingänge und Ausgänge ....4
Spezifikationen 5
Analog-Eingangsadapter
BKM-229X 6
Funktion 6
Eingänge ....6
Spezifikationen 7
BKM-227W NTSC/ PAL Eingangsadapter
Der Eingangsadapter BKM-227W NTSC/PAL ist ein Videosignal-Eingangsadapter für Sony-Monitore.
In einem Eingangssteckplatz am Hauptgerät eingebaut, ermöglicht er die Videoeingabe und -ausgabe für das Hauptgerät und einen Decoder für NTSC/PAL-Signale.
Funktion
Decoder für NTSC/PAL-Signale
Der BKM-227W ist mit einem integrierten Decoder für NTSC/PAL-Signale ausgestattet. Neben NTSC/PAL-Signalen sind die Monitore der Serien BVM-L und PVM-L mit einem Decoder für PAL-M/SECAM-Signale ausgestattet.
Eingänge und Ausgänge
Einzelheiten zum Anschließen des BKM-227W an einen Eingangssteckplatz am Hauptgerät finden Sie in der Bedienungsanleitung für das Hauptgerät.

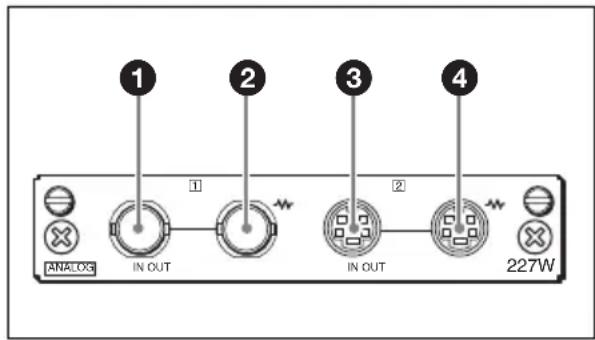

Konfiguration der Eingänge/Ausgänge und der Eingangssignale
Nachfolgend ist die Konfiguration der Eingänge und Ausgänge sowie der Eingangssignale dargestellt.
①COMPOSITE-Buchse (BNC)
Eingang für Composite-Signale.
② Durchschleifter Ausgang (BNC)
Ausgang des Eingangssignals von Anschluss ①. Wird an den analogen Eingang (Composite) des Geräts angeschlossen.
③Y/C-Anschluss (4-Pin-Mini-DIN)
Eingang für Y/C-Signale.
④ Durchschleifter Ausgang (4-Pin-Mini-DIN)
Ausgang des Eingangssignals von Anschluss ③. Wird an den analogen Eingang (Y/C) des Geräts angeschlossen.
Spezifikationen
Allgemein
Spannung +3,3 V, +5 V (vom Hauptgerät)
Leistungsaufnahme
Ca. 1,8 W
Betriebsbedingungen
Temperatur
0 °C bis 35 °C
Optimale Temperatur
20 °C bis 30 °C
Luftfeuchtigkeit
0 % bis 90 %
(nicht kondensierend)
Luftdruck
700hPa bis 1060hPa
Lagerungs- und Transportbedingungen
Temperatur
-20^ bis +60^
Luftfeuchtigkeit
0 % bis 90 %
Luftdruck
700hPa bis 1060hPa
Maximale Abmessungen (B/H/T)
100 × 20 × 162 ~mm
Gewicht ca. 240 g
Eingangsanschlüsse
Videoeingang
Composite-Eingang
BNC (1)
1 Vp-p ± 3 dB sync. negativ
Y/C-Eingang
4-Pin-Mini-DIN (1)
Y: 1 Vp-p ± 3 dB sync. negativ
C: 0,286 Vp-p ± 3 dB
(NTSC-Burstsignalpegel)
0,3 Vp-p ± 3 dB
(PAL, PAL-M-
Burstsignalpegel)
Einzelheiten zu den verfügbaren Signalformaten finden Sie in der Bedienungsanleitung des Hauptgeräts, in das der Adapter eingesetzt ist.
Ausgangsanschlüsse
Videoausgang
BNC (1)
Durchschleif-Ausgangsbuchse, 75 Ohm automatisch
4-Pin-Mini-DIN (1)
Durchschleif-Ausgangsbuchse, 75 Ohm automatisch
Signaleigenschaften
Videosignal
Abtastfrequenz
Y/R-Y/B-Y: 13,5 MHz
Quantisierung
10 Bit/Abtastwert
Mitgeliefertes Zubehör
Bedienungsanleitung (1)
Konstruktive Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Hinweis
Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
Analog- Eingangsadapter BKM-229X
Der BKM-229X Analog Component Input Adaptor ist ein Videosignal-Eingangsadapter für Sony-Monitore. In einem Eingangssteckplatz am Hauptgerät eingebaut, ermöglicht er die Videoeingabe und -ausgabe für das Hauptgerät und einen Decoder für Analogsignale.
Funktion
Decoder für Analogsignale
In den BKM-229X ist ein Decoder für analoge Signale integriert.
Eingänge
Einzelheiten zum Anschließen des BKM-229X an einen Eingangssteckplatz am Hauptgerät finden Sie in der Bedienungsanleitung für das Hauptgerät.

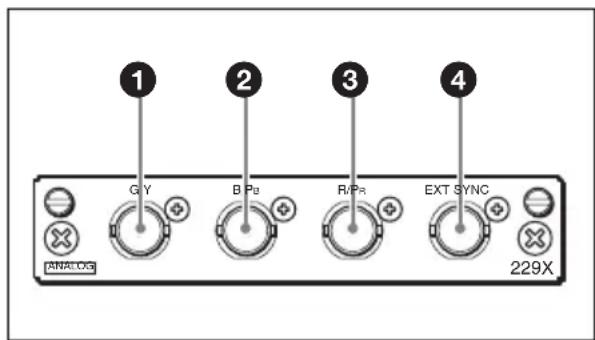

Konfiguration der Eingänge und der Eingangssignale
Nachfolgend ist die Konfiguration der Eingänge sowie der Eingangssignale dargestellt.
Eingang für Y-Komponenten-(Luminanz-) und G-Signale (RGB-Signale).
Eingang für P_B (Blaufarbdifferenz) von Komponentensignalen und B von RGB-Signalen.
③R/PR-Buchse (BNC)
Eingang für PR (Rotfarbdifferenz) von Komponentensignalen und R von RGB-Signalen.
④Anschluss EXT SYNC (externe Synchronisation) Buchse (BNC)
Zum Betrieb dieses Geräts mit einem externen Synchronsignal das Referenzignal von einem Synchrongenerator an diese Buchse anschließen. Informationen zur Verwendung des externen Synchronsignals finden Sie in der Bedienungsanleitung für das Hauptgerät.
Spezifikationen
Allgemein
Spannung +3,3 V, +5 V (vom Hauptgerät)
Leistungsaufnahme
Ca. 4,0 W
Betriebsbedingungen
Temperatur
0 °C bis 35 °C
Optimale Temperatur
20 °C bis 30 °C
Luftfeuchtigkeit
0 % bis 90 % (nicht
kondensierend)
Luftdruck
700 hPa bis 1060 hPa
Lagerungs- und Transportbedingungen
Temperatur
-20^ bis +60^
Luftfeuchtigkeit
0 % bis 90%
Luftdruck
700 hPa bis 1060 hPa
Maximale Abmessungen (B/H/T)
100 × 20 × 162 ~mm
Gewicht ca. 250 g
Eingangsanschlüsse
Video-Eingänge BNC (3)
RGB-Eingang
0,7 Vp-p ± 3 dB (Sync. Grün,
0,3 Vp-p Sync. negativ)
Komponenten-Eingang
0,7 Vp-p ± 3 dB
Externer synchronisierter Eingang
BNC (1)
0,3 bis 4 Vp-p ± bipolar ternär oder
negativ-polar binär
Einzelheiten zu den verfügbaren Signalformaten
finden Sie in der Bedienungsanleitung des
Hauptgeräts, in das der Adapter eingesetzt ist.
Signaleigenschaften
Videosignal (Y/R-Y/B-Y)
Quantisierung
10 Bit/Abtastung
Mitgeliefertes Zubehör
Bedienungsanleitung (1)
Konstruktive Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Hinweis
Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN
KEINE HAFTUNG FÜR SCHÄDEN JEDER
ART, EINSCHLIESSLICH ABER NICHT
BEGRENZT AUF KOMPENSATION ODER
ERSTATTUNG, AUFGRUND VON
VERLUST VON AKTUELLEN ODER
ERWARTETEN PROFITEN DURCH
FEHLFUNKTION DIESES GERÄTS ODER
AUS JEGLICHEM ANDEREN GRUND,
ENTWEDER WÄHREND DER
GARANTIEFRIST ODER NACH ABLAUF
DER GARANTIEFRIST, ÜBERNEHMEN.
