BKM-227W - 電源ユニット SONY - 無料のユーザーマニュアル

製品タイプ	Sony業務用モニター用NTSC/PAL入力アダプター
ブランド	Sony
モデル	BKM-227W
寸法（幅×高さ×奥行き）	100 x 20 x 162 mm
重量	約240g
電源	+3.3Vおよび+5V（本体から供給）
消費電力	約1.8W
主な機能	内蔵NTSC/PALデコーダー、コンポジットおよびY/C入出力
入力コネクター	1×BNCコンポジット、1×ミニDIN4ピンY/C
出力コネクター	1×BNCループ、1×ミニDIN4ピンループ（自動75Ω終端付き）
最大解像度	NTSC/PAL（標準）
動作温度	0°C～35°C
動作湿度	0%～90%（結露なきこと）
保管温度	-20°C～+60°C
認証	CE、クラスA（カナダNMB-003）
付属品	取扱説明書
お手入れと清掃	柔らかい乾いた布で拭いてください。化学薬品は使用しないでください。
安全性	電磁両立性（EMC）規格に準拠。E1～E4環境で使用してください。
修理可能性	交換部品はソニーアフターサービスから入手可能です。

よくある質問 - BKM-227W SONY

BKM-227WをSonyモニターに取り付けるにはどうすればよいですか？

BKM-227Wを本体のオプション入力スロットに挿入してください。取り付けの詳細については、本体の取扱説明書を参照してください。

BKM-227Wはどのようなビデオ信号に対応していますか？

コンポジットNTSC/PALおよびY/C（Sビデオ）ビデオ信号に対応しています。PAL-M/SECAMの場合は、ホストモニター（BVM-LシリーズおよびPVM-Lシリーズ）がデコーダーを内蔵している必要があります。

BKM-227WをPAL-MまたはSECAM信号で使用できますか？

BKM-227WはNTSCおよびPALのみデコードします。PAL-MおよびSECAMの場合は、ホストモニター（BVM-LシリーズおよびPVM-Lシリーズ）が適切なデコーダーを装備している必要があります。

ループ出力コネクターの機能は何ですか？

ループ出力により、受信した信号を別の機器に伝送できます。自動75Ω終端機能が含まれています。

ループ出力の75Ω終端はどのように設定しますか？

終端は自動です。手動で変更しようとしないでください。特別な設定については、取扱説明書を参照してください。

対応しているコンポジット信号フォーマットは何ですか？

コンポジット：1 Vcc ± 3 dB、負極性同期。Y/C：Y = 1 Vcc ± 3 dB、C = 0.286 Vcc（NTSC）または0.3 Vcc（PAL、PAL-M）。

BKM-227Wに外部電源は必要ですか？

いいえ、本体から+3.3Vおよび+5Vの電圧で給電されます。

電磁干渉に関する使用上の注意は何ですか？

他の機器から離してください。干渉が発生した場合は、別の回路のコンセントを使用するか、技術者に相談してください。本製品はEN55103-1およびEN55103-2規格に準拠しています。

コネクターの配線図はどこにありますか？

配線図はアダプターに付属の取扱説明書にあります。コネクターには（COMPOSITE、Y/Cなど）と明確に表示されています。

アダプターが故障した場合の対処方法は？

接続と本体の電源を確認してください。問題が解決しない場合は、ソニーアフターサービスに修理を依頼してください。

使用説明書 BKM-227W SONY

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

BKM-227W BKM-229X

CE

安全のために

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

アダプター取り付けの際は電源プラグを抜く

プラグをコンセントから抜く

アダプターを本体のスロットに取り付ける際は、本体の電源プラグを抜いてください。通電状態での取り付けは感電の原因になることがあります。

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

行為を指示する記号

プラグをコンセントから抜く

この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス A 情報技術装置です。この装置を家庭環境で使用すると電波障害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

目次

BKM-227W NTSC/PAL 入力アダプター

4

機能 4

入出力端子の使いかた ......4

仕様 5

BKM-229X アナログコンポーネント入力アダプター

6

機能 6

入力端子の使いかた 6

仕様 7

BKM-227W NTSC/PAL 入力アダプター

NTSC/PAL 入力アダプター BKM-227W は、ソニーの業務用モニター用ビデオ信号入力アダプターです。

入力オプションスロットに装着すると、本体の入出力端子となり、NTSC/PAL信号のデコーダーとして働きます。

機能

NTSC/PAL 信号用デコーダー

内蔵のデコーダーにより、NTSC/PAL信号をデコードできます。

BVM-L シリーズおよび PVM-L シリーズモニターでは、PAL-M、SECAM 信号についてもデコードすることができます。

入出力端子の使いかた

◆BKM-227W を、入力オプションスロットに装着する方法については、本体の取扱説明書をご覧ください。

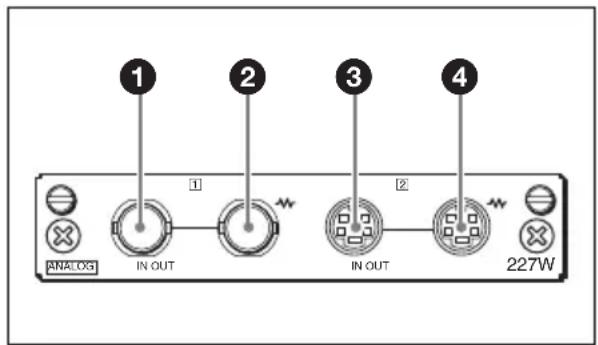

入出力端子の構成と入力可能な信号

入力端子の構成と入力可能な信号を下図に示します。

①の入力端子に入力された信号がそのまま出力されます。入力されている信号を確認して他のビデオ機器のアナログ入力端子（コンポジット）と接続します。

③Y/C 端子（4 ピンミニ DIN）

Y/C 信号の入力端子です。

④ループスルーアウト端子（4 ピンミニ DIN）

③の入力端子に入力された信号がそのまま出力されます。入力されている信号を確認して他のビデオ機器のアナログ入力端子（Y/C）と接続します。

仕様

一般

電源 + 3.3V、+ 5V（本体より供給）

消費電力 約 1.8W

動作条件

温度 0℃～35℃

推奨使用温度

20℃～30℃

湿度 0%～90%（結露のないこと）

気圧 700hPa～1060hPa

保存・輸送条件

温度 -20℃～+60℃

湿度 0%～90%

気圧 700hPa～1060hPa

最大外形寸法

100 × 20 × 162mm（幅 × 高さ × 奥行き）

質量 約 240g

入力端子

映像入力端子

コンポジット入力

BNC 型 (1)

1Vp-p ± 3dB 負同期

Y/C 入力

4 ピンミニDIN (1)

Y: 1Vp-p ± 3dB 負同期

C: 0.286Vp-p ± 3dB (NTSC

バースト信号レベル)

0.3Vp-p ± 3dB (PAL,

PAL-M バースト信号レベ

ル)

表示可能な信号フォーマットは、本アダプターを装着する本体の取扱説明書でご確認ください。

出力端子

映像出力端子

BNC 型 (1)

ループスルー、75Ω 自動終端機能付き

4 ピンミニ DIN (1)

ループスルー、75Ω 自動終端機能付き

信号特性

映像信号

サンプリング周波数

Y/R-Y/B-Y : 13.5MHz

量子化 10ビット/サンプル

付属品

取扱説明書 (1)

高さ

本機の仕様および概観は、改良のため予告なく変更することがありますが、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。

BKM-229X アナログコンポーネント入力アダプター

アナログコンポーネント入力アダプター BKM-229X は、ソニーの業務用モニター用ビデオ信号入力アダプターです。

入力オプションスロットに装着すると、本体の入力端子となり、アナログコンポーネント信号のデコーダーとして働きます。

機能

アナログコンポーネント信号用デコーダー

内蔵のデコーダーにより、アナログコンポーネント信号をデコードできます。

入力端子の使いかた

◆BKM-229X を、入力オプションスロットに装着する方法については、本体の取扱説明書をご覧ください。

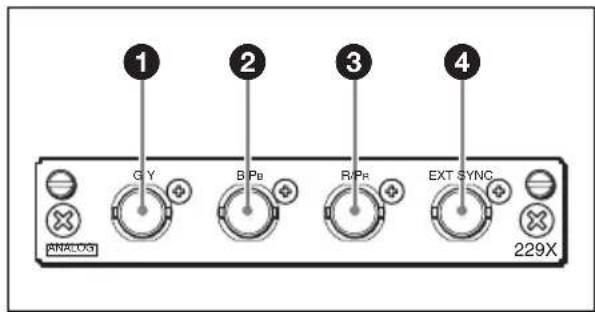

入力端子の構成と入力可能な信号

入力端子の構成と入力可能な信号を下図に示します。

①G/Y 端子 (BNC 型)

コンポーネント信号の Y（輝度）信号、RGB 信号の G 信号などの入力端子です。

②B/P_B 端子 (BNC 型)

コンポーネント信号の P_B （青色差） 信号、RGB 信号の B 信号などの入力端子です。

③R/PR 端子 (BNC 型)

コンポーネント信号の PR（赤色差）信号、RGB 信号の R 信号などの入力端子です。

外部同期で動作させるときに外部同期信号発生器などからの基準信号を入力します。

外部同期信号を使う場合は本体の取扱説明書をご覧ください。

仕様

一般

電源 + 3.3V、+ 5V（本体より供給）

消費電力 約 4W

動作条件

温度 0℃～35℃

推奨使用温度

20℃～30℃

湿度 0%～90%（結露のないこと）

気圧 700hPa～1060hPa

保存／輸送条件

温度 -20℃～+60℃

湿度 0% ～ 90%

気圧 700hPa ～ 1060hPa

最大外形寸法

100 × 20 × 162mm（幅 / 高さ / 奥行き）

質量 約 250g

入力端子

映像入力端子 BNC 型 (3)

RGB 入力

0.7 Vp-p ±3 dB（Sync On Green 0.3 Vp-p 負同期）

コンポーネント入力

0.7 Vp-p ±3 dB

外部同期入力端子 BNC 型 (1)

0.3～4 Vp-p 正負両極性 3 値または負極性 2 値

表示可能な信号フォーマットは、本アダプ

ターを装着する本体の取扱説明書でご確認

ください。

信号特性

映像信号 (Y/R-Y/B-Y)

量子化 10 ビット / サンプル

付属品

取扱説明書 (1)

本機の仕様および概観は、改良のため予告なく変更することがありますが、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
