Twin6 Dual - 모니터 FOCAL - 무료 사용 설명서

사용 설명서 Twin6 Dual FOCAL

화살표 기호로 표시되며 정삼각형 안에 있는 번개 모양은 장치 내에 감전을 유발할 수 있는 높은 전압이 있음을 사용자에게 알려주기 위한

감전을 방지하기 위해 본 장치의 덮개(또는 후면)을 제거하지 마십시오. 이 장치에는 사용자가 교체할 수 있는 부품이 포함되어 있지 않습니다. 유지보수 또는 수리는 공인 정비사에게 문의하십시오. 정삼각형 안에 들어 있는 느낌표는 사용설명서에 언급되고 장치의 실행 및 유지보수와 관련된 중요 지침이 있음을 사용자에게 알리는 것입니다.

5. 이 장치를 물 근처에서 사용하지 말 것.

7. 어떤 통풍구도 막지 말 것. 제조업체

8. 라디에이터, 레인지, 난방장치 출구,

또는 기타 열을 발산하는 모든 장치(앰프 포함)과 같은 열원 주변에 설치하지 말 것.

9. 유극 플러그의 안전 기능을 무효화하지

마십시오. 유극 플러그에는 서로 크기가 다른 두 개의 날개가 있습니다. 큰 날개는 안전을 위해 제공된 것입니다. 제공된 플러그가 콘센트에 들어가지 않으면, 전기 기술자에게 연락하여 구형 콘센트를

10. 전원 케이블이 밟히거나, 눌리거나,

물건 사이에 집히지 않도록 해야 합니다. 전원 플러그 및 장치와의 전선 연결에 각별히 주의해야 합니다.

12. 제조자가 권장하거나, 장치와 함께

판매되는 카트, 발 달린 장치, 삼발이, 지지대 또는 테이블만을 사용해야 합니다. 카트를 사용하는 경우 흔들림으로 인한 부상을 피하기 위해 카트/장비 일체의 운반시 각별한 주의가 필요합니다.

13. 악천후시, 또는 장기간 장치를

사용하지 않고 둘 경우 장치를 전원에서

정비사만이 실시할 수 있습니다. 케이블이나 전원 플러그의 손상, 장치 내 액체 쏟음이나 물체 유입, 비나 습기 노출, 장치의 오작동 또는 장치의 뒤집힘과 같이 장치에 손상이 발생한 경우 유지보수

15. 본 제품은 등급 1 장치입니다. 장치

연결 시에는 통합형 접지 연결이 포함되어 있는 제공된 그리드 플러그만 이용해야 합니다. 장치는 접지를 통한 보호장치가 달린 그리드 콘센트에만 연결해야 합니다.

16. 전원 공급망의 콘센트나 장치에

배치되어 있는 플러그, 또는 전원 스위치 (On/Off)를 전원 분리 장치로 사용하는 경우, 이러한 장치는 쉽게 접근한

17. 주의사항: 화재나 감전 위험을

줄이려면 장치를 물이나 비, 또는 습기에 노출시키지 마십시오. 또한 장치에는 물방울이 떨어지거나 물이 튀어서는 안 되며, 꽃병과 같이 액체가 담긴 물체를 장치 위에 올려서는 안 됩니다.

18. 장치 통풍구를 통해 어떤 물체도

삽입하지 마십시오. 이 경우 고전압 상태의 구성부품에 닫거나 구성부품을 단락시킬 수 있어 화재나 감전 위험이 있습니다. 장치 위에 절대로 액체를

19. 직접 장치를 수리하려고 해서는

안 됩니다. 장치를 열면 위험한 전압 또는 기타 위험에 노출될 수 있습니다. 모든 유지보수 개입은 공인 정비사에게

20. 사용시의 주위온도는 섭씨 35도를

21. 열대 기후에서 장치를 사용하지

22. 고도 2000m 이상에 위치한

23. 벽 콘센트, 연장 전기선 또는

멀티콘센트에 과부하를 주지 마십시오. 이 경우 화재 또는 감전을 유발할 수

24. 장치는 건물이 용도를 위해 시공된

경우가 아니면 절대로 벽 또는 천장에 설치해서는 안 됩니다.

25. 장치를 저온 환경에서 고온 환경으로

운반한 경우, 전원 코드를 연결하기 전에 결로 현상이 발생하지 않았는지

26. 불붙은 초처럼 장치 위에 개방된

27. 이 제품을 장치에 표시된 유형의

주전원에만 연결하십시오. 제품에 필요한 전원 또는 전기 설비의 유형이 무엇인지 정확하게 알지 못하는 경우, 제품 판매자 또는 전기 공급업체에 문의하십시오. 배터리나 기타 전원을 통해 장치를 사용하게 되는 경우 사용설명서를

28. 통풍이 잘 되도록 제품 주변에 최소

29. 구성부품의 교체가 필요한 경우

유지보수 기사는 제조자가 명시하거나, 또는 원부품과 동일한 특성을 가진 구성부품을 사용하도록 해야 합니다. 비규격 부품은 화재, 감전 또는 기타 위험을 유발할 수 있습니다.

30. 장치에 대한 모든 개입 또는 수리

작업 후에는 제품이 완전히 안전하게 작동하는지 확인하도록 테스트하도록 유지보수 기사에게 요청하십시오.

31. 청각 기능 손상을 피하기 위해,

장시간 큰 음량으로 듣지 마십시오. 과도한 수준의 스피커 소리는 청취자의 귀에 손상을 주어 청각 기능 장애를 유발할 수 있습니다(일시적 또는 영구적 청력 손실, 귀에서 윙윙거리는 소리가 들림, 이명감, 청각 과민증). 보청기를 여러 시간 동안 85 dB SPL Laeq 를 초과하는 음량에 노출할 경우 청력이 영구적으로 손상될 수 있습니다.

32. 이 장치는 14세 미만의 어린이,

신체적 또는 정신적 장애가 있는 사람 또는 경험 또는 지식이 부족한 사람은 사용할 수 없으며, 이런 사람이 사용하기 위해서는 이 장치를 안전하게, 그리고 본 안전 및 사용 지침에 따라 사용하는 것과 관련된 감독 또는 사전 지침이 필요합니다. 주변에 감독하는 사람이 없는 상태에서 어린이가 제품 주변에 있지

아날로그 전문가용 모니터링 시스템 - 사용 설명서

ENEL1261 - ELECTRONIQUE COMPLETE ST6 SOLO6 - SRDOS-201103/2 1 COLOR PRINTING:PANTONE P877CLine thickness (frame only):0.40mm(+/-0.05) SUB 6 TWIN 6 SOLO 6 SUB 6 TWIN 6 SOLO 6 ENEL1262 - ELECTRONIQUE COMPLETE ST6 TWIN6 - SRDOS-201103/2 1 COLOR PRINTING:PANTONE P877CLine thickness (frame only):0.40mm(+/-0.05)

1. 오디오 신호 입력 커넥터2. 자동 대기 모드 스위치3. 입력 감도 스위치4. 필터 컨트롤

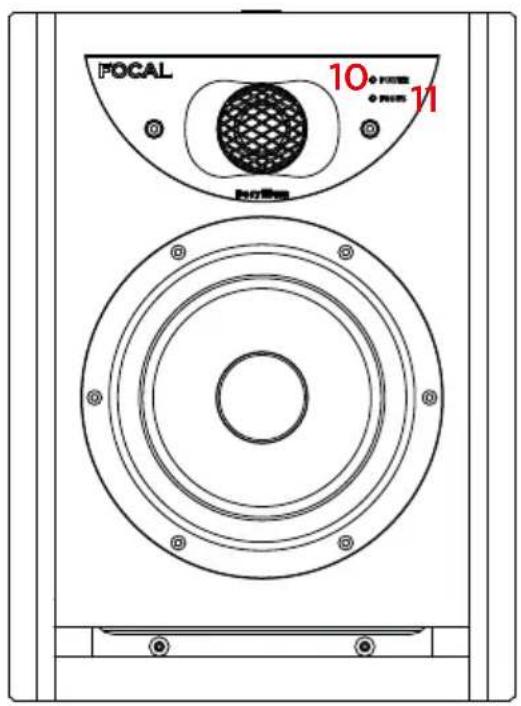

5. Focus 모드 입력6. Focus 모드 출력7. 전원 스위치 - 꺼짐/켜짐8. 전압 선택기9. 퓨즈 홀더/전원 플러그10. 켜짐/꺼짐 모드 표시등LED POWER :- 켜짐(녹색 지속)- 대기(빨간색 지속)- 보호(빨간색 깜빡임)11. Focus 모드 표시등LED FOCUS :- 켜짐(녹색 지속)12. 벽체 고정을 위한 인서트13. 미드레인지 라우드스피커 선택용

아날로그 전문가용 모니터링 시스템 - 사용 설명서

위치 A 좌 / 우위치 C 위치 B 좌 / 우위치 C

TWIN 6 SOLO 6 위치 A 좌 / 우위치 C 위치 B 좌 / 우 SUB 6

TWIN 6 SOLO 6 Midrange좌측 스피커(left speaker)에서 스위치로 중음역을 재생하기 위해 선택된 라우드스피커우측 스피커(right speaker)에서 스위치로 중음역을 재생하기 위해 선택된 라우드스피커Midrange44

SOLO6 - TWIN6 - SUB12

아날로그 전문가용 모니터링 시스템 - 사용 설명서

TWIN 6 SOLO 6 좌측 우측미드레인지 라우드스피커의 위치를 위해 권장되는 옵션.내부에 배치되어 있는 미드레인지 라우드스피커.1. 입력 감도 스위치2. 자동 대기 모드 스위치3. LFE 입력 및 출력 커넥터4. 좌측 신호 입력 및 출력 커넥터5. 우측 신호 입력 및 출력 커텍터6. 2.1 Bypass의 리모컨을 위한 6.35 커넥터 잭7. Focus 모드 입력 및 출력 커텍터8. 극성 인버터9. 위상 제어10. 저역 통과 필터의 가변저항11. 음량 제어12. 고역 통과 필터의 스위치13.켜짐/꺼짐 모드 표시등 LED POWER:- 켜짐(녹색 지속)- 정지(빨간색 지속)- 보호(빨간색 깜빡임)14. LED 2.1 BYPASS/mute : 켜짐(녹색 지속) ENEL1264 - ELECTRONIQUE COMPLETE ST6 SUB6 - SRDOS-201127/2 1 COLOR PRINTING:PANTONE P877CLine thickness (frame only):0.40mm(+/-0.05)

아날로그 전문가용 모니터링 시스템 - 사용 설명서

아날로그 전문가용 모니터링 시스템 - 사용 설명서

개발 목적으로 FOCAL-JMLab은 사전 고지 없이 제품의 기술 사양을 수정할 권한을 보유합니다.

지금 온라인에서 제품을 등록하고 Focal-JMlab 보증을 유효화할 수 있습니다: www.focal.com/warranty Focal 제품을 구입해주셔서 감사합니다. Focal 모니터링 스피커의 세계에 오신 것을 환영합니다. 혁신과 전통, 탁월한 품질과 즐거움을 핵심 가치로 삼고 있는 Focal은 투명하고, 충실하며, 정밀한 사운드를 제공하기 위해 최선을 다하고 있습니다. 제품의 모든 성능을 활용할 수 있도록 본 책자의 지침을 읽고 나중에 참고할 수 있도록 잘 보관해 두실 것을 권장합니다.

스피커 1개에는 다음과 같은 구성품이 함께 제공됩니다:

• 비닐 주머니에는 설명서(베릴륨 역돔 트위터) 및 돔이 손상되었을 경우 트위터에 부착하기 위한 접착 테입이 들어있습니다. 빠진 품목이 없는지 확인하고, 모든 액세서리를 상자에서 꺼냅니다. 포장을 푸는 동안 제품이 손상되지 않도록 다음 단계를 준수하십시오: 상자 날개를 완전히 엽니다. 측면으로 접습니다. 위쪽 보호장치를 제거합니다. 주의해서 스피커를 제거합니다. 포장에 훼손 징후가 보이는지 확인하십시오. 포장이 손상된 경우에는 운송업체 및 제공업체에 알리십시오. 나중에 사용해야 할 수 있으므로, 포장을 양호한 상태로 보관하는 것이 중요합니다. Sub12의 경우 언박싱 설명서를 참조하세요.

제품(특히 5.1 구성)에서 높은 음압이 발생할 수 있으니 주의하시기 바랍니다. 왜곡이 적고 사용자 피로가 거의 없으므로, 실제 음압을 느끼기 어려울 수도 있습니다. 특정 시간 이상 큰 소리에 노출되면 청각이 영구적으로 손실될 수 있다는 것을 기억하십시오.

문제가 있는 경우 Focal 대리점에 문의하십시오. 모든 Focal 장비에 대한 프랑스 내 보증은 구매일로부터 2년이며, 재판매할 경우 보증은 양도되지 않습니다. 장비가 고장났을 경우, 배송비를 고객 부담으로 하여 원래 포장에 넣어 대리점에 배송하시면 장비를 분석하여 고장 원인을 찾아냅니다. 장비에 보증이 적용되는 경우, 장비는 환불 또는 교체됩니다. 그렇지 않은 경우 수리 견적이 제시될 것입니다. 보증은 오사용 또는 잘못된 연결에 의해 발생한 손상(예: 타버린 가동코일)에 대해 적용되지 않습니다. 프랑스 외의 지역에서 Focal 장비는 해당 지역의 현행법에 맞게 해당국의 공식 FOCAL-JMLab 총판이 정한 현지 조건에 따른 보증이

1. 모든 작동 전, 스피커 시스템과 오디오 소스(콘솔 등)의 전원 스위치가 꺼진 상태이고 스피커 시스템 뒷면에 있는 설정이 위치 0에

있는지 확인하십시오. 감도 스위치를 +4 dBu에 놓으십시오.

2. XLR 입력 단자를 통해 소스로부터 오는 오디오 신호를 스피커 시스템에 연결합니다.

3. 제공된 전원 케이블을 이용하여 스피커를 전원에 연결합니다.

4. 오디오 소스를 켜고 스피커에 연결된 오디오 소스의 출력 수준이 - ∞, 또는 너무 낮은 수준으로 설정되어 있는지 확인하십시오.

5. 스피커 시스템의 전원을 켭니다. 스피커 시스템은 이제 "대기" 모드입니다.

6. 스피커 시스템이 "작동" 모드로 자동 전환되도록 스피커 시스템이 신호를 감지할 때까지 오디오 소스의 레벨을 키웁니다.

스피커 시스템을 켜고 자동 대기 모드를 자동 활성화한 후(이 기능과 관련된 정보는 9페이지 참조), 스피커 내 오디오 신호의 감지 회로는 신호 수신 후 몇 초 내에 "대기" 모드에서 "작동" 모드로 자동 전환됩니다.

7. 녹음이나 믹싱 또는 마스터링 세션이 끝나면 다음의 순서에 따라 장치를 끄는 것이 좋습니다.

a. 스피커 시스템을 끕니다 b. 오디오 소스를 끕니다47

SOLO6 - TWIN6 - SUB12

아날로그 전문가용 모니터링 시스템 - 사용 설명서

Solo6 Solo6 스피커 시스템은 전문가용 액티브 2채널 (2개의 내부 앰프) 프록시미티 컨트롤 스피커 시스템으로, 큰 섹션에 래미너 포트가 적재된 "W" 복합재 샌드위치 멤브레인이 장착된 6.5"(16.5 cm) 중저음 라우드스피커 하나와 순베릴륨 역돔 Focal 트위터 하나로 구성되어 있습니다(그림 A). Twin6 Twin6 스피커 시스템은 전문가용 액티브 2.5채널 (3개의 내부 앰프) 프록시미티 컨트롤 스피커 시스템으로, 큰 섹션에 이중 래미너 포트에 의해 충전되는 "W" 복합재 샌드위치 멤브레인이 장착된 6.5"(16.5 cm) 라우드스피커 두 개와 순베릴륨 역돔 Focal 트위터 하나로 구성되어 있습니다. 6.5 라우드스피커 두 개는 저음을 재생하지만 둘 중 하나(배치를 선택할 수 있음)만이 중간 주파수를 재생합니다(그림 B). Sub12 Sub12은 전문가용 컨트롤 시스템을 위한 액티브 서브우퍼(내부 앰프 1개)입니다. 사용된 변환기는 큰 섹션에 이중 래미너 포트에 의해 충전되는 "W" 복합재 샌드위치 멤브레인이 장착된 13"(33cm) 서브우퍼입니다(그림 G). Sub12를 사용할 수 있습니다: - 베이스 또는 서브 베이스를 더해 스테레오 + 서브우퍼(2.1 또는 2.2) 설치 방식을 위해 사용할 수 있습니다. 이를 위해 Sub12 후방 패널의 연결부를 통해 기존 스테레오 소스(Left In 및 Right In)를 연결할 수 있고, 또한 Sub12에 포함된 '고역 통과' 필터를 통해 처리되었으며 위성 스피커와 연결된 스피커에 전송하기 위한 신호(Left Out 및 Right Out)도 수신할 수 있습니다. - Sub12의 후방 패널에 배치된 특수 LFE 입력 단자를 통해 멀티채널(5.1, 5.2, 6.1 등) 시스템을 사용하기 위한 LFE (Low Frequency Effect) 채널로 사용할 수 있습니다. LFE에서 저역 통과 필터는 더 이상 활성화되지 않습니다.

제품을 언박싱한 후, 가장 먼저 선택기로 선택한 전원 전압에 따라 선택한 사용 전압이 정확한지 확인하고, 사용 전압에 따른 암페어가 적합한지 퓨즈(퓨즈 특성은 사양 표를 참조) 역시 확인하십시오(그리고 필요한 경우 교체합니다).

본 제품은 해당 용도를 위한 전선을 사용하여 접지해야 합니다. Solo6, Twin6 및 특히 Sub12이 소비하는 전력과 전기 시스템(회로 차단기, 콘센트, 연장선, 멀티 플러그 등)의 호환성을 확인하십시오.

오디오 신호 입력은 암 XLR 콘센트를 통해 이루어집니다. 이 베이스 플레이트는 대칭 신호 소스를 연결할 수 있게 해주고, 기본 배선도를

핀1 = 접지(쉴드) 핀2 = 온점(동상 신호) 핀3 = 냉점(이상 신호) 입력 신호 소스가 비대칭인 경우 통상적으로 "음극" (핀3)은 접지(핀1)에 연결합니다. 이 연결은 보통 케이블로 이루어집니다.

ST6 라인의 모니터에는 "대기" 모드 기능이 기본 탑재되어 있습니다. 모니터를 작동시키면 "대기" 모드가 활성화됩니다. 비활성화하려면, 오디오 소스의 사운드 레벨을 서서히 올리며 모니터에 오디오 신호를 보냅니다. 오디오 신호를 수신하지 않은 상태로 약 15분이 지나면 모니터는 자동으로 "대기" 모드로 전환됩니다. 대기 모드에서, 소비전력은 0.5W 미만입니다. 이 대기 모드 기능은 대기 모드 스위치로 비활성화할 수 있습니다(페이지 3). Sub12용 연결(그림 G) – 스테레오 + 서브우퍼(2.1 또는 2.2) 구성으로 된 SUB 12의 사용 Left IN: 이 입력은 소스(믹서 콘솔 등)의 왼쪽 출력을 수신하기 위한 것입니다. Right IN: 이 입력은 소스(믹서 콘솔 등)의 오른쪽 출력을 수신하기 위한 것입니다. Left OUT: 이 출력은 시스템 2.1의 왼쪽 스피커에 신호를 보내기 위한 것입니다. 이렇게 수집된 신호는 Sub12의 고역 통과 필터에 의해

Right OUT: 이 출력은 시스템 2.1의 오른쪽 스피커에 신호를 보내기 위한 것입니다. 이렇게 수집된 신호는 Sub12의 고역 통과 필터에

LFE에서의 Sub12 사용 LFE: 이 입력은 멀티채널(5.1, 5.2, 6.1, 6.2, 7.1, 7.2 등) 애플리케이션을 위해 Sub12에 신호를 보내기 위한 것입니다. LFE 입력은 저주파수에만 해당합니다.48

SOLO6 - TWIN6 - SUB12

아날로그 전문가용 모니터링 시스템 - 사용 설명서

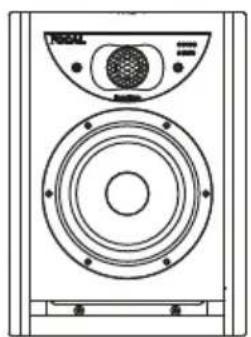

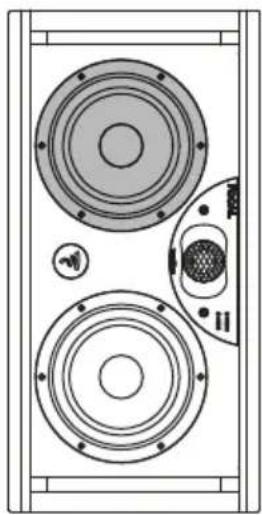

Solo6 및 Twin6는 프록시미티 컨트롤 스피커 시스템용으로 제작되었으며, 따라서 청취자를 향하도록 놓은 상태에서 청취자까지 1m에서 3m 거리에 두어야 합니다. 스피커 시스템은 믹싱 콘솔 위에 놓거나 적절한 발 위에 배치하기 적합합니다. 이때 바닥으로부터의 트위터 높이는 청취자 귀에 충분히 근접하도록 맞추는 것이 좋습니다. 필요하다면 스피커의 정상 배치를 역으로 뒤집어 트위터가 이 원칙에 맞도록 아래에 배치되게 할 수 있습니다(그림 C, D). Solo6는 가능하다면 청취자 방향으로, 환경에 따라 가로 또는 세로로(그림 C) 배치할 수 있습니다. 기본적으로는 세로 배치를 권장합니다. 기본 개념상 Twin6는 가로로 배치하게 되어 있지만 특정한 경우 세로로 배치할 수도 있습니다. Twin6에는 중간 주파수를 재생하기 위한 라우드스피커의 배치를 선택할 수 있는 '스위치'가 달려 있습니다(사용 - 컨트롤 - Speaker Left/Right 스위치 참조) – (그림 E). 최종적으로는 청취자에 대해 '대칭' 또는 '거울' 구성을 선택하게 됩니다. 일반적으로 더 나은 이미지에 대해서는 내부에 미드레인지 라우드스피커를 배치합니다(그림 F). 어떤 경우이든 뛰어난 청취 품질을 경험할 수 있습니다. 벽 고정 및 천장 고정 고정점이 있어 K&M

액세서리를 사용하면 SOLO6 모니터를 벽이나 천장에 고정할 수 있습니다. SOLO6 의 경우 두 축간의 거리는 70mm입니다. M6형 나사를 사용합니다. 호환되는 K&M

참조번호를 확인하려면 아래 표를 참조하십시오. 모든 다른 벽 또는 천장 고정 작업과 마찬가지로, 모니터 설치에는 위험이 따를 수 있으며 벽, 천장 또는 기타 표면에 구멍 을 뚫거나 고정하는 작업은 관련 지지물에 적용되는 시공, 구조, 안전, 배선 조건 및 규격에 따라 실시해야 합니다. 따라서 이러한 드릴링, 고정, 설치 작업은 자격이 있고 설치 및 안전 규격을 숙지하고 있는 전문가가 실시해야 합니다. Focal은 지지물 또는 특정 설비, 고객이 직접 실시한 모니터 설치 작업과 관련된 보증을 하지 않습니다. Focal은 장치 벗겨 짐, 낙하, 사고 및 모니터 설치와 관련하여 발생하는 모든 성격의 결과 또는 손상에 대해 책임을 지지 않습니다.

이등변 삼각형이 되도록 스피커를 배치할 것을 권장합니다. 청취 위치, 오른쪽 스피커와 왼쪽 스피커에 의해 3개의 각도가 형성됩니다.

5.1 설치 시, 청취 지점에서 각 스피커까지의 거리가 모두 동일하도록 스피커를 배치할 것을 권장합니다. 중앙 채널은 0°로, 전방 채널은

30°로, 후방 우측 채널은 110°로, 후방 좌측 채널은 250°로, 그리고 전방 좌측 채널은 330°로 배치합니다. Sub12의 최적 배치는 표면, 형태 및 감상하는 작품의 음향 특성에 따라 다를 수 있습니다. 따라서 청취 품질을 개선할 수 있는 배치를 찾기 위해 가능한 많은 배치를 시도해보실 것을 권장합니다. 한 각도에만 Sub12를 배치하여 최적의 결과를 얻는 경우는 거의 없습니다.

Solo6, Twin6 및 Sub12 내 사용되는 변환기는 복잡한 기계적 구성을 갖추고 있어, 성능을 최대로 발휘하고 사용자의 환경 내 온도와 습도 조건에 적응하기 위해서는 에이징 기간이 필요합니다. 이 기간은 실제 조건에 따라 달라지며 몇 주 연장될 수도 있습니다. 가능한 짧은 시간 내에 이 과정을 마치려면 저음이 풍부한 음악을 틀어 놓고 중간 음량에서 다양한 제품을 20시간 정도 작동합니다. 변환기의 특성이 안정화되면, Focal 제품의 성능을 모두 즐기실 수 있습니다.

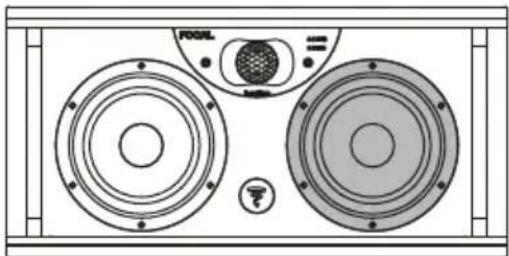

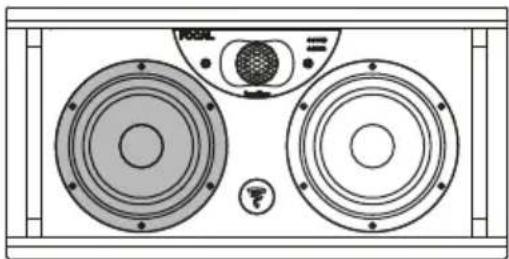

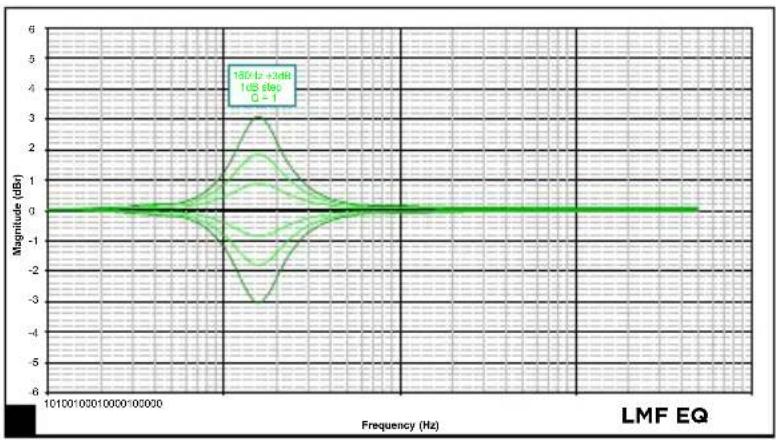

Solo6 및 Twin6에만 있는 컨트롤 Speaker (Left/Right) 스위치 – Twin6에만 있음 이 스위치는 중음역을 재생하는 6.5" 라우드스피커 2개를 선택할 수 있도록 해줍니다. Speaker "Right/우측" 위치를 선택하는 경우, 중음역을 재생하도록 되어 있는 좌측 라우드스피커를 선택하는 것입니다(스피커를 마주볼 때). 반대로 우측 라우드스피커를 선택하려면 (스피커를 마주볼 때) Speaker "Left/좌측"을 선택해야 합니다. 두 스피커의 대칭을 이용하여 가능한 최고의 이미지를 얻기 위한 이러한 컨트롤의 장점은 분명하며 이것은 어떤 방식을 선택하든 마찬가지입니다(그림 E, F) 입력 감도 스위치(Input) 두 위치를 선택할 수 있는 이 스위치를 사용하여 입력 감도를 조절할 수 있습니다. 위치 + 4 dBu는 표준 전문가용 오디오 장비에 적합하며, -10 dBv는 더 낮은 레벨을 제공하는 소스 유형을 위해 사용할 수 있습니다. "HF" SHELVING 이 컨트롤로 ± 3 dB에서 4.5 kHz를 초과하는 고주파수 레벨을 조절할 수 있습니다(그림 H). "LMF" EQ LMF EQ 가변저항으로 1의 Q 요인을 위한 중앙 주파수 160 Hz의 사운드 레벨을 활성화하거나 교정할 수 있습니다. 스피커를 테이블, 콘솔 테이블, 또는 반향을 생성하는 다른 모든 지지대 위에 배치할 때 –1, -2, -3 dB 스위치를 조정할 것을 권장합니다(그림 I).

아날로그 전문가용 모니터링 시스템 - 사용 설명서

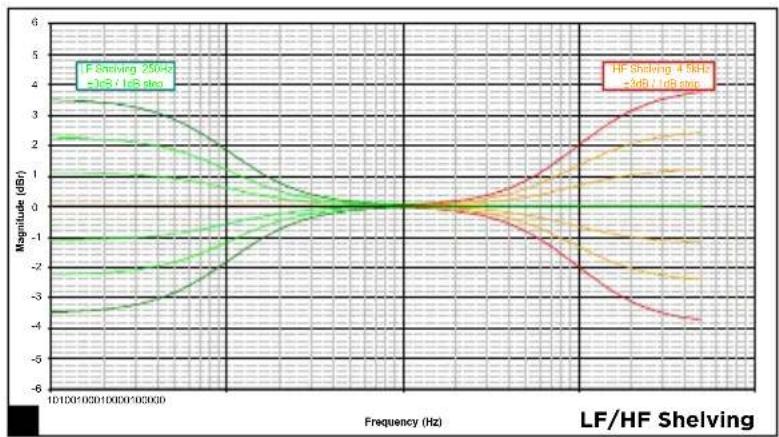

"LF" SHELVING 이 컨트롤로 ± 3 dB에서 150 Hz 미만의 저주파수 레벨을 조절할 수 있습니다(그림 J). 이렇게 조정하면 콘솔 테이블 위, 벽 주변, 모서리에 스피커를 배치할 때 매우 유용하며, 이러한 주파수를 적절히 감소시키기 좋습니다.

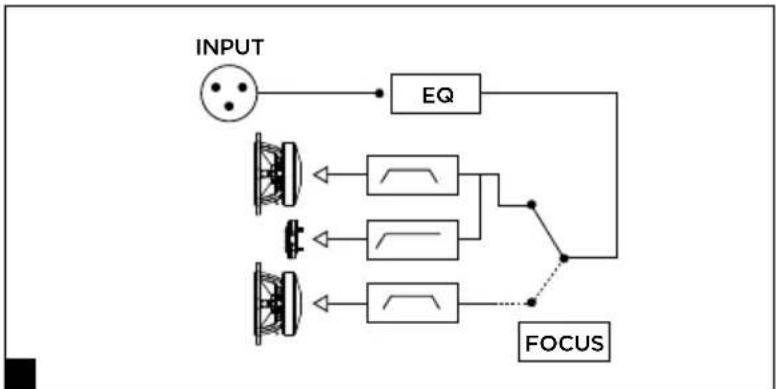

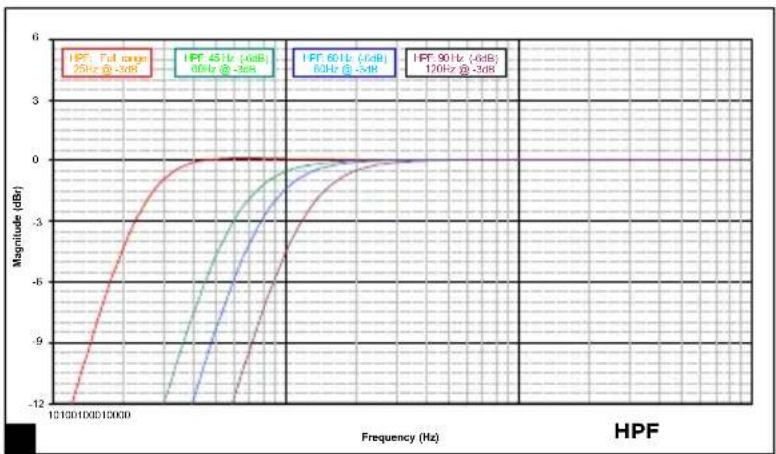

LED 형태의 '꺼짐/켜짐' 표시등은 스피커 앞 정면, Focus 모드 표시기 위, Focal 로고 근처에 배치되어 있습니다. Focus 모드 FOCUS 모드로 2채널 모드(Twin6의 경우 2.5 채널)를 1채널로 전환할 수 있습니다. Solo6 및 Twin6(FOCUS 모드에서)는 110 Hz ~ 10 kHz의 주파수 응답을 제공하여 텔레비전, 컴퓨터, 차량, iPod® 도킹 시스템 또는 다른 멀티미디어 시스템과 같이 저음역에서 제한된 주파수 응답을 지닌 시스템에서 믹싱 전송의 품질을 확인할 수 있게 해줍니다. 이 Focus 모드로 또한 중음역 및 중저음역을 확인할 수 있습니다. 이 음역들은 오디오 신호 내 포함된 다른 정보와 비교하여 사운드 레벨을 동등화 및 균등화하는 데 매우 중요합니다. 이 모드는 2채널(Twin6의 경우 2.5채널) 모드의 사운드 시그니처에 더욱 근접한 청취 경험을 제공합니다. 이 풀레인지 라우드스피커를 통해 동일한 스윗스팟을 보존하면서 스테레오 이미지를 다른 방식으로 청취할 수 있습니다. INPUT 풋스위치 형태의 컨트롤 페달을 연결하거나 Solo6, Twin6 또는 Sub12 스피커의 FOCUS 모드의 출력(OUTPUT)을 통해 전송되는 신호를 수신하기 위한 입력부. OUTPUT Solo6 또는 Twin6 스피커 또는 두번째 Solo6, Twin6 또는 Sub12를 연결하기 위한 출력부. 컨트롤 페달을 Solo6 또는 Twin6에 연결하고 두 스피커 사이의 연결을 위해 6.35mm 모노 잭 2개(또는 페달에 따라 스테레오)가 달린 장비 유형의 케이블을 사용하십시오. Sub12(그림 G) Level용 연결 Sub12 레벨 조정을 통해 컨트롤의 청취 스피커의 음량에 따라 서브우퍼의 음량을 결정할 수 있습니다. 이외에도 이 조정을 통해 Sub12 의 배치에 내재된 음향적 결과를 고려하여 스피커의 최적 배치를 선택할 수 있습니다(다음 각도로: + 6 dB, 따라서 시스템 일체의 주파수 응답의 완벽한 곡률 선형성을 위해 레벨을 감쇠할 필요가 있음). High pass 이 영역은 2.1의 사용시 Sub12에 연결된 스피커의 '고역 통과' 필터를 제어합니다. 45 Hz/60 Hz/90 Hz 스위치로 Sub12 베이스 스피커와의 연동을 최적화할 수 있도록 차단 주파수를 선택할 수 있습니다. Low pass 이 회전 가변저항으로 서브우퍼의 저역 통과 차단 주파수를 조정하여 Sub12가 받아적을 가장 높은 주파수를 결정할 수 있습니다. 이러한 조정은 Sub12의 차단 주파수를 최적화하기 위한 것입니다. 목적은 물론 전체 시스템(서브우퍼 + 스피커)의 가장 선형적인 주파수 응답 곡선을 얻는 것입니다. 저역 통과 필터는 더 이상 LFE에서 활성화되지 않습니다.

이 극성 스위치는 Sub12의 위상을 180° 반전합니다. Phase 극성 스위치(위 참조)와 연결된 이 위상의 '미세 조정'을 위한 가변저항은 모니터의 배치와 관련하여 Sub12의 배치를 보정할 수 있습니다. 서브우퍼의 이격, 중심 위치 여부와 관련하여 이 조정으로, Sub12, 그리고 이에 연결된 스피커에서 전송하는 소리 정보를 동기화 방식으로 수신할 수 있습니다.

이 입력부는 6.35mm 잭을 이용하여 2위치 컨트롤 페달(별도 구매)를 연결할 수 있습니다. BYPASS 활성화에 의해 다음과 같은 작용이

- 서브우퍼의 '음소거' 활성화 - 관련된 '위성' 스피커를 위한 고역 통과 필터의 비활성화. 따라서 스피커는 통과 대역 전체에서 작동합니다. 이 조작을 통해 "2.1" 시스템(Sub12, 2개의 스피커에 연결됨)과 기존 스테레오 시스템 간에 신속한 전환을 통해 즉각적인 비교가 가능합니다. 이러한 가능성은 Sub12와 연결된 스피커 사이에서 필터 조정(위상, 차단 주파수, 음량)을 최적화할 때 특히 유용할 수

"Power" 표시기 LED POWER : 켜짐(녹색 지속), 대기(빨간색 지속), 보호(빨간색 깜빡임) LED 2.1 BYPASS/mute : 켜짐(녹색 지속) Focus Sub12는 전용 Focus 입력부 및 출력부를 통해 위성 Focus 모드에 연결할 수 있습니다.50

SOLO6 - TWIN6 - SUB12

아날로그 전문가용 모니터링 시스템 - 사용 설명서

• 주파수 응답(@ -3 dB) 45 Hz - 40 kHz

• 저역 차단 주파수(@ -6 dB) 40 Hz

• Focus 모드 110 Hz - 10 kHz

• 최대 SPL 레벨 (CEA2034 평균 50~10 kHz free field @ 1 m) 110 dB 112 dB

• Focus 모드 (CEA2034 평균 100~10 kHz free field @ 1 m)

• 저음역 증폭 단계 80 W RMS 70 W 2개

• 공칭 전원 공급 ~100-120 VAC/220-240 VAC 50/60 Hz

• 사용자 컨트롤 감도, 대기 모드, HPF, LF Shelv, LMF EQ, HF Shelv 감도, 대기 모드, Left/Right, HPF, LF Shelv, LMF EQ, HF Shelv

• 저음역 6.5" 'W' 멤브레인 6.5" 'W' 멤브레인 2개

• 마감 블랙 바디에 다크 레드 천연 판자 사이드

• 치수(높이 x 폭 x 깊이) 334 x 246 x 295 mm 258 x 514 x 344 mm

• 온도 범위 작동 중: 5~35°C 보관 중: 0~50°C 모든 특성은 변경될 수 있습니다.51

SOLO6 - TWIN6 - SUB12

아날로그 전문가용 모니터링 시스템 - 사용 설명서

모든 특성은 변경될 수 있습니다. 성능 SUB12

• 주파수 응답 (@ -3 dB) 30 Hz - 400 Hz 저역 차단 주파수(@ -6 dB) 28 Hz

• 최대 SPL 레벨 (CEA2010B 평균 30~200 Hz free field @ 1 m)

• 공칭 전원 공급 ~100-120 VAC/220-240 VAC 50/60 Hz

• 사용자 컨트롤 감도, 대기 모드, 극성, 위상, LPF, Volume, HPF

우측/좌측 모노 개요 LFE + 모노 저역 통과 24 dB/octave

• 출력(위성 스피커 방향) - 유형 / 임피던스

전자적 대칭/50 Ω XLR 수 3점

• 마감 블랙 바디에 다크 레드 천연 판자 사이드

• 치수(높이 x 폭 x 깊이) 600 x 487 x 568 mm

• 온도 범위 작동 중: 5~35°C 보관 중: 0~50°C52
