CNS 75 S - 프라이팬 STIEBEL ELTRON - 무료 사용 설명서

제품 유형	벽걸이 컨벡터
브랜드	Stiebel Eltron
모델	CNS 75 S
높이	450 mm
폭	445 mm
깊이 (벽걸이 브래킷 포함)	78 mm
무게	4.2 kg
전원	230V ~ 50Hz, 단상
난방 출력	0.75 kW
온도 설정 범위	6°C ~ 30°C
동결 방지	약 6°C
보호 등급	II
보호 지수	IP24 (물 튀김 방지)
전기 연결	보호 접점이 있는 플러그 또는 접속함
최소 안전 거리	출구: 500mm, 측면: 100mm, 위: 150mm, 아래: 100mm, 뒤: 26mm
유지 관리 및 청소	부드러운 천과 깨끗한 물로 닦으십시오; 연마제 사용 금지
안전	보호 온도 조절기(STR); 과열 시 자동 차단
사용 용도	주 난방 또는 보조 난방; 벽걸이 설치; 욕실 사용 가능
보증	구매 국가에서 유효; 제조사에 문의

자주 묻는 질문 - CNS 75 S STIEBEL ELTRON

CNS 75 S 컨벡터를 어떻게 설치합니까?

설치는 공인 설치업체에 의해 이루어져야 합니다. 제공된 벽걸이 브래킷을 템플릿으로 사용하여 구멍을 뚫으십시오. 벽에 적합한 앵커로 브래킷을 고정하십시오. 그런 다음 컨벡터를 브래킷의 걸쇠에 걸고 고정 볼트를 조여 잠급니다. 최소 안전 거리를 준수하십시오.

CNS 75 S의 난방 출력은 얼마입니까?

정격 출력은 0.75kW(750W)입니다. 작은 방을 난방하거나 보조 난방으로 사용할 수 있습니다.

온도는 어떻게 조절합니까?

기기에 있는 온도 선택기(2)를 사용하십시오. 온도는 약 6°C에서 30°C 사이에서 연속적으로 조절할 수 있습니다. 온도 조절기는 간헐적 난방 주기를 통해 원하는 실내 온도를 유지합니다.

동결 방지 기능을 어떻게 활성화합니까?

온도 선택기(2)를 끝까지 오른쪽으로 돌리십시오(오른쪽 끝). 이 위치에서 기기는 약 6°C의 온도를 유지하여 방을 동결로부터 보호합니다.

기기가 가열되지 않으면 어떻게 합니까?

스위치(1)가 켜짐 위치에 있는지 확인하십시오. 또한 전기 패널의 퓨즈 또는 차단기를 확인하십시오. 이러한 원인을 제거한 후에도 문제가 지속되면 설치업체에 문의하십시오.

준수해야 할 안전 거리는 무엇입니까?

최소 거리는 다음과 같습니다: 공기 배출구 위 500mm, 측면 100mm, 기기 위 150mm, 아래 100mm, 뒤 26mm. 공기 흡입구와 배출구를 막지 마십시오.

CNS 75 S를 욕실에서 사용할 수 있습니까?

네, IP24 보호 등급을 갖추고 있어 습기가 있는 공간에 적합합니다. 그러나 욕조나 샤워기 바로 위에 설치해서는 안 되며, 컨트롤이 물에서 접근 가능하지 않아야 합니다.

컨벡터를 어떻게 청소합니까?

기기가 차가운 상태에서 부드러운 천과 깨끗한 물로 닦으십시오. 연마제나 용제를 사용하지 마십시오. 내부로 습기가 침투하지 않도록 하십시오. 통풍구에 에어로졸을 분사하지 마십시오.

과열 또는 자동 차단 시 어떻게 합니까?

과열이 감지되면(예: 공기 구멍이 막힌 경우) 기기가 자동으로 꺼집니다. 원인을 제거하십시오(기기를 덮고 있는 물체를 치우십시오). 몇 분간 냉각되면 기기가 다시 작동합니다. 문제가 지속되면 설치업체에 문의하십시오.

CNS 75 S의 예비 부품은 어디서 구할 수 있습니까?

예비 부품은 Stiebel Eltron 또는 공인 유통업체에서 구할 수 있습니다. 모든 수리는 정품 부품을 사용하는 자격을 갖춘 설치업체에 의뢰하십시오.

사용 설명서 CNS 75 S STIEBEL ELTRON

이럴 뱔 어떻게 해야 하나요...? 29

2.설치 설명서 30

2.1 제품 구조

2.2설치 시 주의사항

2.3설치

2.4 전기 연결

2.5의무사항

기술정보 30

3.환경과 재활용 30

1. 보증 30

A

C26_07_31_0034

B

I

1.사용 설명서(사용자와 전문가를 위해)

본 제품 사용은 전기용품안전관리법에 준 수하도록 하여야 합니다. 따라서 이 설명서에 따라 제품을 올바르게 사용해야 하며, 제 조자의 지침에 따르지 않은 어떠한 개조나 편법성의 행위는 손해나 위험을 초래할 수도 있습니다.

제품의 난방 전력이 설치할 방의 난방면적 과 정확히 일치하여야 합니다.

이 제품을 사용하시기 전에 모든 설명을 숙지하시고 지침에 따라주시기 바랍니다.

이 설명서는 주의하여 보관하시고, 제품을 인계하였을 경우에는 설명서 또한 같이 인계하십시오. 또한, 보수 작업의 경우 기술자에게 보여주십시오.

1.1 상세설명서

CNS는 벽걸이 타입의 컨벡터 히터로 욕실, 화장실은 물론 침실, 공부방, 주방 등 여러 곳에 사용이 가능합니다.

CNS-S 시리즈

제품을 벽에 건 후, 플러그를 소켓에 연결한 뒤 사용이 가능합니다.

CNS-U 시리즈

제품을 벽에 건 후, 접속 배선함을 통해 접속 하면(규정에 따라) 제품 사용이 가능합니다.

기능

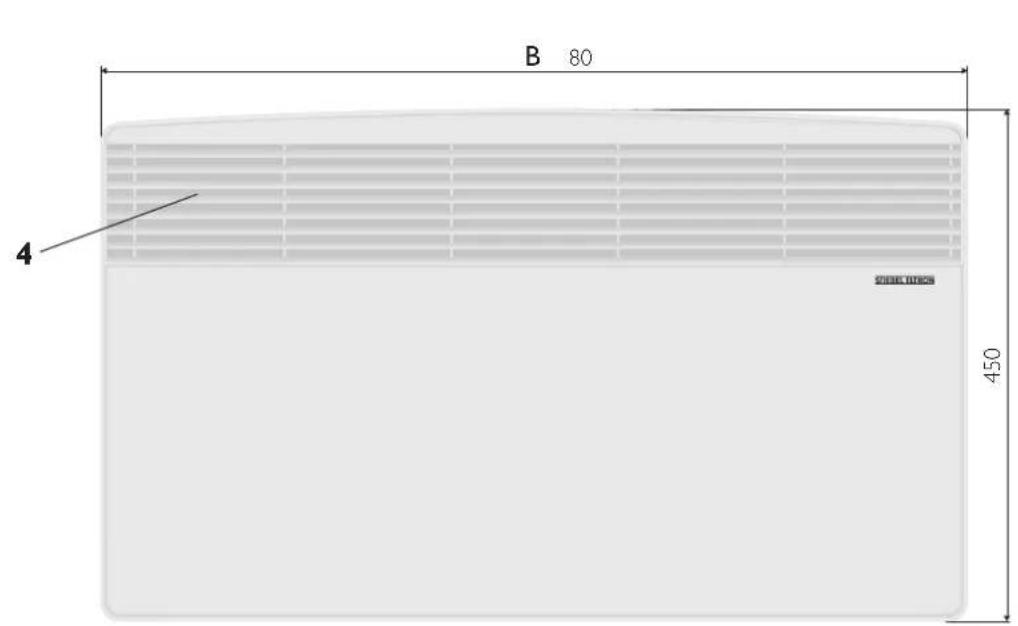

찬 공기가 하부로 유입되어 내부 히터에 의해 가열된 후 상부의 방출구를 통해 나오는 대류교류방식입니다. (4)

안전 장치

컨벤터 히터는 과열되었을 경우 스위치가 차단되는 자동온도조절기(STR)가 내장되어 있습니다. 이상온도상승시 작동하며, 발생 요인을 제거한 뒤 몇 초가 지나면 히터가 재가동됩니다.

1.2사용

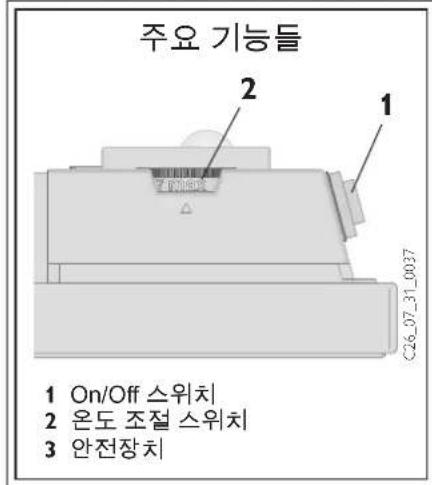

오른쪽에 있는 스위치(1)를 이용해 전원을 켜고 꺁니다. 6℃에서 30℃ 사이의 원하시는 온도를 온도 설정기를 통해 설정할 수 있습니다. 자동온도조절기는 설정된 온도에 이르면 자동적으로 꺼지고 다시 켜져서 설정된 온도를 지속적으로 유지합니다. (제품의 난방 전력이 설치할 방의 난방면적과 정확히 일치하여야 합니다.)

만약, 열 개의 히터가 같은 공간에 설치됐을 경우, 온도 설정을 다양하게 해주십시오.

창문을 열어 환기시킬 때에는 에너지 소비를 최소화하기 위해서 스위치(1)을 끄는 것이 좋습니다.

결빙 방지 설정

온도조절기(2)를 *로 맞추십시오. 온도가 약 6°C 이하일 경우 자동온도조절기가 자동적으로 작동합니다.

1.2.1 온도 범의의 제한

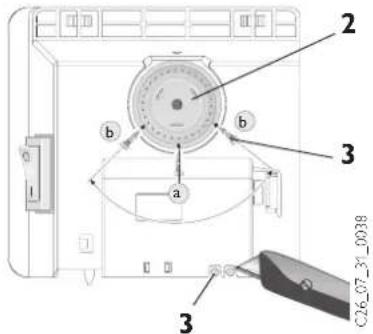

스위치박스의 뒷면에 있는 두 개의 핀(3)을 이용해서 온도의 범위를 고정하거나 설정할 수 있습니다.

원하는 온도를 고정하고자 할 때는 ⓐ구멍에 핀을 넣어주십시오.

온도 조절 범위를 제한하고자 할 때에는 설정손잡이에 있는 최소치와 최대치를 설정하고 ⑥에 핀을 넣어주십시오.

1.2.2 잡금

제품의 사용을 그만할 경우, 스위치를 끄고 플러그를 뽑으십시오. (선을 잡아 끌어 플러그를 뽑지 마십시오.)

1.3설치 시 주의사항

- 화학물질, 먼지, 가스 또는 증기로 인한 화재나 폭발의 위험에 노출이 되어있는 지역,

-가연성 또는 잠재적으로 폭발 가능성이 있는 물질을 포함하거나, 운반하는 파이프나 컨테이너가 근접한 지역.

-다른 사물과 바로 근접한 장소에서 제품이 작동되어서는 안 됩니다

-이 제품의 처음 설치와 보수작업은 이 설명서에 따라 전문가가 시행해야 합니다.

- 나무바닥, 비닐장판 등의 장소에서 가연성의 가스나 증기를 발생시키는 물질을 사용

하기 전에 또는 분사하는 광택제, 알코올 등과 비슷한 물질을 사용할 때에는 제품을 작동시켜서는 안됩니다.

- 제품 작동 중에 제품에서 바로 나오는 뜨거운 공기는 80°C가 넘으므로 화상에 주의하여 주십시오.

어린이의 손이 달지 않게 하십시오.

- 제품 위에 물건을 올려두거나, 히터와 벽 사이에 젖은 수건 등의 물건을 기대어 놓거나 두지 마십시오. 또한 빨랫감, 담요, 신문, 광택제나 휘발유, 스프레이 캀 등이나 비슷한 가연성의 물질 혹은 단열 물질들을 제품의 틈 사이에 놓아두지 마십시오. 폭발의 위험이 있습니다!

제품 과열을 방지하기 위해 어떠한 것으로 도 방출구를 덮지 마십시오.

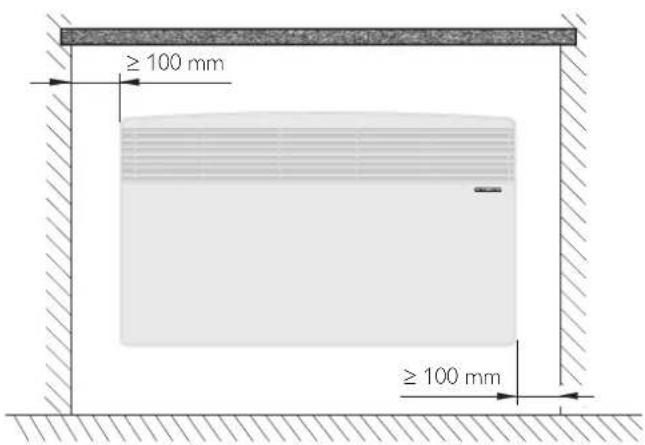

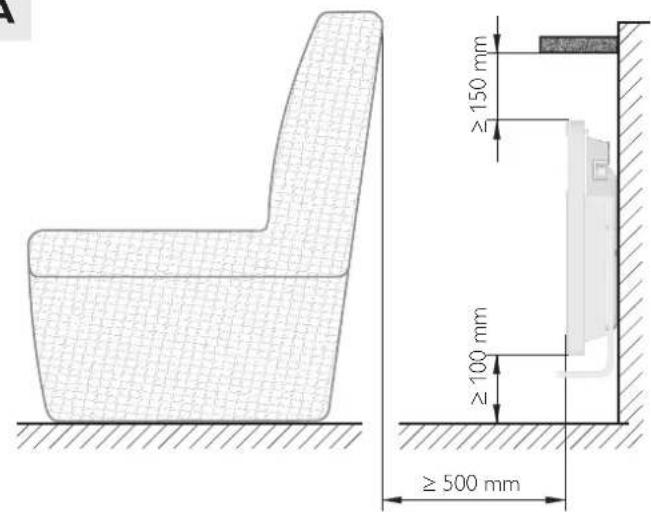

- 예를 들어 가구나 커튼, 옷걸이 또는 옷, 다른 가연성 물질 또는 불가연성 물질 등의 모든 물질들로부터 제품은 아래의 최소 거리에 떨어져 설치되어야 합니다.

공기 방출기⇒500mm

제품였면 100mm

제품윗면⇒150mm

제품아래 100mm

제품뒷면 26mm

뜨거운 공기 방출에 반드시 장애물이 없어야 합니다.

제품을 세워 놓지 마십시오.

제품에 변형을 가하지 마십시오

·작동 중에 제품을 움직이지 마십시오.

·어린이와 노약자, 동물의 경우 특별한 주의가 요구됩니다. 다칠 위험이 있습니다.

· 제품의 한 부분이 손상되었을 경우, 제품은 오작동을 일으키거나 작동이 안 될 수도 있습니다.

1.4 관리 및 유지

제품 표면에 작은 그을음 등의 얼룩이 생겼을 경우, 젖은 천과 뜨거운 물로 가능한 한 빨리 닭아주십시오.

차가운 물과 보통의 세척제로 제품 표면을 닮으셔도 됩니다.

너무 강하게 문질러 제품표면을 벗겨지게 하거나 강한 성분의 세척제를 사용하지 마 십시오.

제품에 습기가 차서는 안됩니다.

공기방출구 안에 세척제를 뿌리지 마십시오.

제품과 제품 조절장치 등을 정기적으로 점검하십시오. 늦어도 처음 사용 후 10년 후에

이럴 땐 어떻게 해야 하나요...?

-난방이 되지 않아요

- 제품 스위치가 저절로 끼진다면?

-고객 서비스를 받으려면?

-전원이 켜져 있는지 확인하십시오.

-여전히 따뜻해지지 않는다면 본사 A/S부로 문의하십시오.

-제품에 어떠한 것으로 덮여 있어 과열이 되었는지 확인 하십시오.

(공기 방출구가 덮여 있는 경우)

- 몇 분을 환기 시킨 후에도 작동되지 않는다면 본사 A/S부로 문의하십시오.

- 제품에 부착되어 있는 라벨의 종류와 제품번호를 확인 후 고객센터로 전화하십시오!

STIBARON

Typ: CNS ....

제품은 아래의 설치 설명에 따라 전문가가 조립하고 전기 연결을 해야 합니다.

처음 제품이나 부속품의 포장을 제거할 때 동봉물을 확인하십시오.

2.1 제품 구조

4.공기 방출그릴

5.벽걸이 고정대

1. 나사못

7.주요 연결선

1. 온도조절 ASSY

2.2설치 시 주의사항

- 화학물질, 먼지, 가스 또는 증기로 인한 화재나 폭발의 위험에 노출이 되어있는 지역,

-가연성 또는 잠재적으로 폭발 가능성이 있는 물질을 포함하거나, 운반하는 파이프나 컨테이너가 근접한 지역,
-다른 사물과 바로 근접한 장소에서 제품이 작동되어서는 안 됩니다

기름, 휘발유 등의 냄새가 나거나 용매나 화학물질이 관련된 작업이 수행되는 작업장이나 그 외의 지역에서는 지속되는 냄새 유해 물질이 생길 위협과 제품이 부식될 가능성이 있습니다.

이 제품은 적어도 80°C 이상의 온도저항을 가진 벽면에 수직으로 설치되어야 합니다.
제품과 다른 사물과의 최소 거리를 유지 해주십시오.
모든 전기연결과 설치는 VDE 규정 (0100)과 국가적인 기준과 해당 지역 전력 회사의 규정, 라벨 등급을 준수하십시오.
제품 설치 시, 영구 연결선은 사용하지 마십시오.
전압의 공급은 전기용량에 대한 요구사항에 맞춰져야 합니다.
이 제품은 이중절연(回) 구조로 습기나 물기에 의한 인체감전으로부터 보호됩니다.
제품은 욕조나 샤워에서 손이 닿지 않게 설치하십시오.
주요 연결선을 교체할 때는 전문가에 의해 스티벨엘트론사의 것으로 하십시오.

2.3.설치

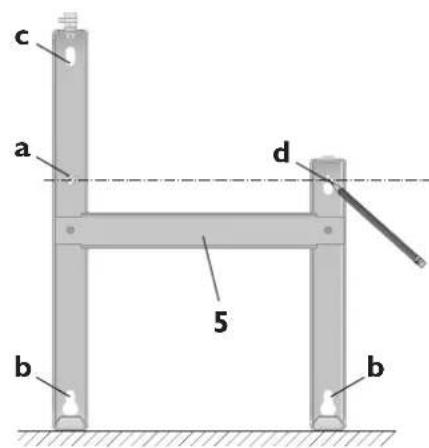

2.3.1 거취대 설치 B

브라켓은 안전한 사용을 위해 제품을 고정시키는 역할을 합니다. 설치 방법은 아래와 같습니다.

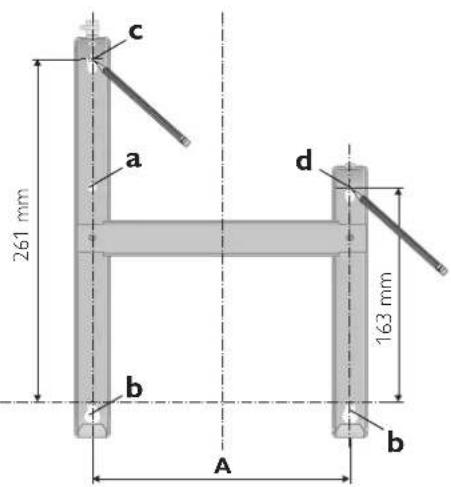

à 브라켓을 지면과 수평으로 제품의 중심에 위치하여야 합니다. 제품을 부착할 벽면의 a와 d의 지점에 구멍을 표시합니다.

à 벽면에 표시된 지점과 브라켓의 b 구멍이 일치하도록 브라켓을 올립니다.
à 벽면에 브라켓 c와 d지점에 구멍을 표시 합니다.
à 네 개의 구멍을 뜭고, 칼부력을 삽입하고, 네 개의 나사를 사용해서 브라켓을 벽에 단단히 고정시키십시오.

2.3.2 제품설치 c

히터의 뒷면에는 네 개의 흡이 있는데 이것들은 브라켓 위에 걸려져 밀어 내려져야 합니다. 마감 볼트는 제품 설치를 튼튼하게 하기 위해 오른쪽 시계방향으로 돌려져야 하며, 히터를 떼어내기 위해서는 위의 작업을 반대로 하십시오.

2.4 전기 연결

전기연결에 요구되는 사항은

AC220V\~60Hz입니다. 전기코드는 전격규격에 맞는 소켓에 접속되어야 합니다.

2.5 의무사항

설치자는 사용자에게 사용방법이나 안전지침을 속지시키고 이 사용설명서를 전달하십시오.

기술정보

Type CNS 50 S CNS 75 S		CNS 100 S	CNS 125 S	CNS 150 S	CNS 175 S	CNS 200 S	CNS 250 S	CNS 300 S
높이 mm 450
폭	mm	370	445	445	590	590	740	740	890	1040
제품 걸이	mm
깊이
넓이 mm		121	195	195	343	343	491	491	639	787
무게 kg		3,0	4,2	4,2	5,6	5,6	7,0	7,0	8,4	9,8
연결
전력	kW	0,5	0,75	1,0	1,25	1	5	1,75	2,0	2
온도적용범위 °C
결빙방지	°C
안전등급
안전방식
승인

3.환경과 재활용

이 라벨이 붙어있는 전기제품은 지역규정에 따라 따로 폐기하여 주십시오.

4.보증

사용자 국가가 정하는 보증내용을 확인하십시오.

이 제품의 설치, 전기 연결 및 최초의 작동은 반드시 검정을 거친 설치자에 의해 수행되어야 합니다. 회사는 제조자의 지침에 따라 설치, 작동하지 않는 제품의 하자에 대해서는 책임을 지지 않습니다.

보증서

1)보증기간 내(구입일로부터 12개월) 정상적인 사용 상태에서 만일 고장이 발생할 경우에는 무상수리 해드립니다.
2)다음의 경우에는 보증기간 중 유상수리가 됩니다.

1. 취급 설명서에 기재된 주의사항을 지키지 않아 발생된 고장 또는 손상.
2. 천재지변에 의한 고장 또는 손상.
   3.당회사가 인정한 A/S 기사 이외의 사람의 적당한 개조 수리에 의해 고장 또는 손상 시.
   3) A/S는 (주)원옥FA엔지니어링 본사나 가까운 대리점에 전화 또는 내방하시면 됩니다.
   4)이 보증서는 재발행 되지 않습니다.
   5)이 보증서는 대한민국 국내에서만 유효합니다.

(株)元玉FA엔지니어링

서울시 관악구 신림 11동 1571-2 원옥빌딩(151-899)

고객상담실:02-851-5151
