벽걸이 컨벡터 라디에이터 작동 및 설치 설명서 Technik zum Wohlfühlen

이럴 땐 어떻게 해야 하나요…? 29

C26_07_31_0037 본 제품 사용은 전기용품안전관리법에 준수하도록 하여야 합니다. 따라서 이 설명서에 따라 제품을 올바르게 사용해야 하며, 제조자의 지침에 따르지 않은 어떠한 개조나 편법성의 행위는 손해나 위험을 초래할 수도 있습니다. 제품의 난방 전력이 설치할 방의 난방면적과 정확히 일치하여야 합니다. 이 제품을 사용하시기 전에 모든 설명을 숙지하시고 지침에 따라주시기 바랍니다. 이 설명서는 주의하여 보관하시고, 제품을 인계하였을 경우에는 설명서 또한 같이 인계하십시오. 또한, 보수 작업의 경우 기술자에게 보여주십시오.

CNS는 벽걸이 타입의 컨벡터 히터로 욕실, 화장실은 물론 침실, 공부방, 주방 등 여러 곳에 사용이 가능합니다. CNS-S 시리즈 제품을 벽에 건 후, 플러그를 소켓에 연결한 뒤 사용이 가능합니다. CNS-U 시리즈 제품을 벽에 건 후, 접속 배선함을 통해 접속하면(규정에 따라) 제품 사용이 가능합니다. 찬 공기가 하부로 유입되어 내부 히터에 의해 가열된 후 상부의 방출구를 통해 나오는 대류교류방식입니다. (4) 컨벡터 히터는 과열되었을 경우 스위치가 차단되는 자동온도조절기(STR)가 내장되어 있습니다. 이상온도상승시 작동하며, 발생요인을 제거한 뒤 몇 초가 지나면 히터가 재가동됩니다.

오른쪽에 있는 스위치(1)를 이용해 전원을 켜고 끕니다. 6℃에서 30℃ 사이의 원하시는 온도를 온도 설정기를 통해 설정할 수 있습니다. 자동온도조절기는 설정된 온도에 이르면 자동적으로 꺼지고 다시 켜져서 설정된 온도를 지속적으로 유지합니다. (제품의 난방 전력이 설치할 방의 난방면적과 정확히 일치하여야 합니다.) 만약, 열 개의 히터가 같은 공간에 설치됐을 경우, 온도 설정을 다양하게 해주십시오. 1 On/O󻉒 스위치2 온도 조절 스위치3 안전장치창문을 열어 환기시킬 때에는 에너지 소비를 최소화하기 위해서 스위치(1)을 끄는 것이 좋습니다. 결빙 방지 설정 온도조절기(2)를 *로 맞추십시오. 온도가 약 6℃ 이하일 경우 자동온도조절기가 자동적으로 작동합니다.

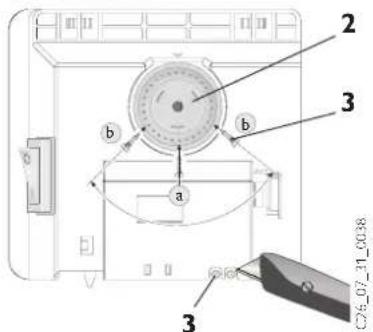

스위치박스의 뒷면에 있는 두 개의 핀(3)을 이용해서 온도의 범위를 고정하거나 설정할 수 있습니다. 원하는 온도를 고정하고자 할 때는 ⓐ구멍에 핀을 넣어주십시오. 온도 조절 범위를 제한하고자 할 때에는 설정손잡이에 있는 최소치와 최대치를 설정하고 ⓑ에 핀을 넣어주십시오.

제품의 사용을 그만할 경우, 스위치를 끄고 플러그를 뽑으십시오. (선을 잡아 끌어 플러그를 뽑지 마십시오.)

- 화학물질, 먼지, 가스 또는 증기로 인한 화재나 폭발의 위험에 노출이 되어있는 지역,- 가연성 또는 잠재적으로 폭발 가능성이 있는 물질을 포함하거나, 운반하는 파이프나 컨테이너가 근접한 지역,- 다른 사물과 바로 근접한 장소에서 제품이 작동되어서는 안 됩니다• 이 제품의 처음 설치와 보수작업은 이 설명서에 따라 전문가가 시행해야 합니다.• 나무바닥, 비닐장판 등의 장소에서 가연성의 가스나 증기를 발생시키는 물질을 사용하기 전에 또는 분사하는 광택제, 알코올 등과 비슷한 물질을 사용할 때에는 제품을 작동시켜서는 안됩니다. • 제품 작동 중에 제품에서 바로 나오는 뜨거운 공기는 80℃가 넘으므로 화상에 주의하여 주십시오.어린이의 손이 닿지 않게 하십시오.• 제품 위에 물건을 올려두거나, 히터와 벽 사이에 젖은 수건 등의 물건을 기대어 놓거나 두지 마십시오. 또한 빨랫감, 담요, 신문, 광택제나 휘발유, 스프레이 캔 등이나 비슷한 가연성의 물질 혹은 단열 물질들을 제품의 틈 사이에 놓아두지 마십시오. 폭발의 위험이 있습니다! 제품 과열을 방지하기 위해 어떠한 것으로도 방출구를 덮지 마십시오.• 예를 들어 가구나 커튼, 옷걸이 또는 옷, 다른 가연성 물질 또는 불가연성 물질 등의 모든 물질들로부터 제품은 아래의 최소 거리에 떨어져 설치되어야 합니다. 공기 방출기 ⇒ 500mm 제품옆면 ⇒ 100mm 제품윗면 ⇒ 150mm 제품아래 ⇒ 100mm 제품뒷면 ⇒ 26mm뜨거운 공기 방출에 반드시 장애물이 없어야 합니다. · 제품을 세워 놓지 마십시오.· 제품에 변형을 가하지 마십시오.· 작동 중에 제품을 움직이지 마십시오.· 어린이와 노약자, 동물의 경우 특별한 주의가 요구됩니다. 다칠 위험이 있습니다.· 제품의 한 부분이 손상되었을 경우, 제품은 오작동을 일으키거나 작동이 안 될 수도 있

제품 표면에 작은 그을음 등의 얼룩이 생겼을 경우, 젖은 천과 뜨거운 물로 가능한 한 빨리 닦아주십시오. 차가운 물과 보통의 세척제로 제품 표면을 닦으셔도 됩니다. 너무 강하게 문질러 제품표면을 벗겨지게 하거나 강한 성분의 세척제를 사용하지 마 제품에 습기가 차서는 안됩니다. 공기방출구 안에 세척제를 뿌리지 마십시 제품과 제품 조절장치 등을 정기적으로 점검하십시오. 늦어도 처음 사용 후 10년 후에

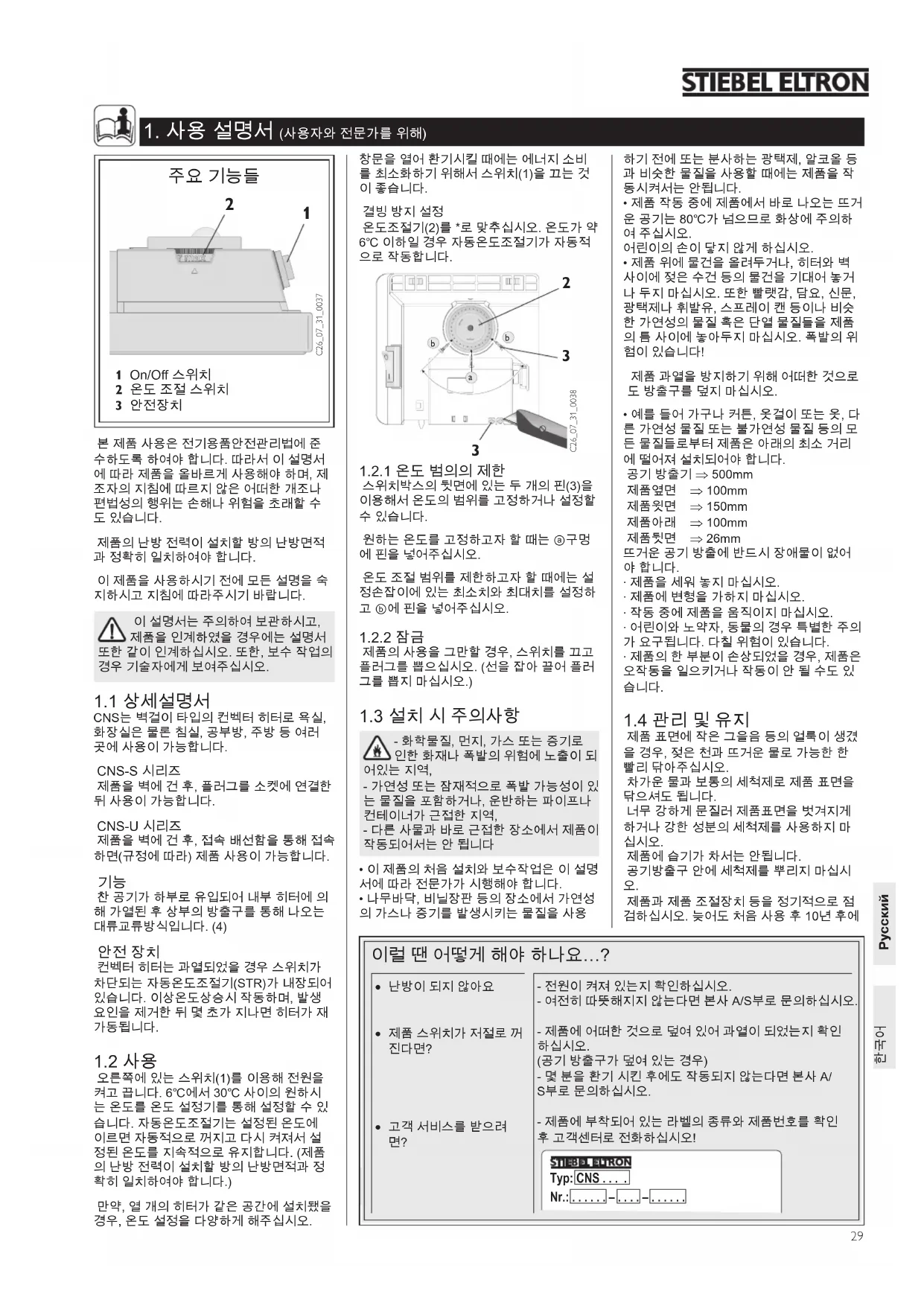

1. 사용 설명서 (사용자와 전문가를 위해)

- 전원이 켜져 있는지 확인하십시오.- 여전히 따뜻해지지 않는다면 본사 A/S부로 문의하십시오.- 제품에 어떠한 것으로 덮여 있어 과열이 되었는지 확인하십시오. (공기 방출구가 덮여 있는 경우)- 몇 분을 환기 시킨 후에도 작동되지 않는다면 본사 A/S부로 문의하십시오.- 제품에 부착되어 있는 라벨의 종류와 제품번호를 확인 후 고객센터로 전화하십시오!• 난방이 되지 않아요• 제품 스위치가 저절로 꺼

제품은 아래의 설치 설명에 따라 전문가가 조립하고 전기 연결을 해야 합니다. 처음 제품이나 부속품의 포장을 제거할 때 동봉물을 확인하십시오.

- 화학물질, 먼지, 가스 또는 증기로 인한 화재나 폭발의 위험에 노출이 되

- 가연성 또는 잠재적으로 폭발 가능성이 있 는 물질을 포함하거나, 운반하는 파이프 나 컨테이너가 근접한 지역, - 다른 사물과 바로 근접한 장소에서 제품이 작동되어서는 안 됩니다 기름, 휘발유 등의 냄새가 나거나 용매나 화 학물질이 관련된 작업이 수행되는 작업장이 나 그 외의 지역에서는 지속되는 냄새 유해 물질이 생길 위험과 제품이 부식될 가능성

• 이 제품은 적어도 80℃ 이상의 온도저항 을 가진 벽면에 수직으로 설치되어야 합

• 제품과 다른 사물과의 최소 거리를 유지

• 모든 전기연결과 설치는 VDE 규정 (0100)과 국가적인 기준과 해당 지역 전력 회사의 규정, 라벨 등급을 준수하십시오.

• 제품 설치 시, 영구 연결선은 사용하지 마

• 전압의 공급은 전기용량에 대한 요구사항 에 맞춰져야 합니다.

• 이 제품은 이중절연(回) 구조로 습기나 물 기에 의한 인체감전으로부터 보호됩니다.

• 제품은 욕조나 샤워에서 손이 닿지 않게

• 주요 연결선을 교체할 때는 전문가에 의 해 스티벨엘트론사의 것으로 하십시오. 2.3. 설치

브라켓은 안전한 사용을 위해 제품을 고정 시키는 역할을 합니다. 설치 방법은 아래와

à 브라켓을 지면과 수평으로 제품의 중심에 위치하여야 합니다. 제품을 부착할 벽면 의 a와 d의 지점에 구멍을 표시합니다. à 벽면에 표시된 지점과 브라켓의 b 구멍이 일치하도록 브라켓을 올립니다. à 벽면에 브라켓 c와 d지점에 구멍을 표시

à 네 개의 구멍을 뚫고, 칼부럭를 삽입하고, 네 개의 나사를 사용해서 브라켓을 벽에 단단히 고정시키십시오.

히터의 뒷면에는 네 개의 홈이 있는데 이것 들은 브라켓 위에 걸려져 밀어 내려져야 합 니다. 마감 볼트는 제품 설치를 튼튼하게 하 기 위해 오른쪽 시계방향으로 돌려져야 하 며, 히터를 떼어내기 위해서는 위의 작업을

전기연결에 요구되는 사항은 AC220V~60Hz입니다. 전기코드는 전격규 격에 맞는 소켓에 접속되어야 합니다.

설치자는 사용자에게 사용방법이나 안전 지침을 숙지시키고 이 사용설명서를 전달

무게 kg 3,0 4,2 4,2 5,6 5,6 7,0 7,0 8,4 9,8 연결 1/N ~ 220V 60 Hz 전력 kW 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0 온도적용범위 ºC 6 ~ 30 결빙방지 ºC 6 안전등급 II 안전방식 IP 24(이중절연방식) 승인 제품 라벨 참조

이 라벨이 붙어있는 전기제품은 지 역규정에 따라 따로 폐기하여 주십

사용자 국가가 정하는 보증내용을 확인하

이 제품의 설치, 전기 연결 및 최초의 작동은 반드시 검정을 거친 설치자에 의해 수행되어야 합니다. 회사는 제조자의 지침에 따라 설치, 작동하지 않는 제품의 하 자에 대해서는 책임을 지지 않습니다.

1) 보증기간 내(구입일로부터 12개월) 정상적인 사용 상태

에서 만일 고장이 발생할 경우에는 무상수리 해드립니다.

2) 다음의 경우에는 보증기간 중 유상수리가 됩니다.

1. 취급 설명서에 기재된 주의사항을 지키지 않아 발생된

2. 천재지변에 의한 고장 또는 손상.

3. 당회사가 인정한 A/S 기사 이외의 사람의 적당한 개조

3) A/S는 ㈜원옥FA엔지니어링 본사나 가까운 대리점에

4) 이 보증서는 재발행 되지 않습니다.

5) 이 보증서는 대한민국 국내에서만 유효합니다.
