사용 설명서 Magica Bezzera
주의!기기의 올바른 사용을 위한 주요 경고
©2017G.BEZZERA S.R.L.-무단 전재 및 재배포 금지.기본 안내
본 설명서의 어떠한 내용도 재구성하거나,다른 기계에 저장하거나,일반적인 언어와 소프트웨어 언어로 전송,기록,또는 본 설명서를 G.BEZZERA S.R.L 서면의 동의없이 전자적,기기적,자성적,시각적,화학적,또는 수동적으로 옮길 수 없습니다.
MANUTENZIONE
다음 아래의 유지관리 안내서에 따라 기기를 올바르게 가동하십시오.
안전 규칙
기계에 워터제트/물 분사기를 사용하지 마십시오. 유지관리 및/또는 청소하기 전에 주요 전원의 전극 차단기 레버를 “0” 정지 위치로 돌려 전력선을 기계에서 차단하고 전기 플러그를 뽑은 다음 물 차단 밸브를 닫으십시오. 기기 가동에서 오작동이 발생하면 직접 수리하지 마시고 즉시 기술 지원에 문의하십시오. 전원 공급 코드가 손상된 경우에는 즉시 기기의 전원을 끄고 물을 닫은 다음 기술 지원 서비스에 문의하십시오. 자체적으로 교체하지 마십시오. 기기가 차가 워지면 손에 보호 장갑을 착용하여 청소/관리를 하는 것이 좋습니다.
기기의 청소
경고: 현행법을 준수하고 이상적인 사용 결과를 위해 매일 기기를 작동시킬 때마다 보일러와 파이프의 물을 교체하십시오.
해당 알림은 표시 용도로만 사용합니다. 관리 및 청소 일회당 시간 간격은 기기의 사용량에 달라집니다.
사용 후,매번
1)스팀 완드를 세척하십시오.
2) 필터 홀더와 필터를 청소하십시오.
매일
1) 컵 받침대와 드립 트레이를 청소하십시오.
2)본체를 청소하십시오.

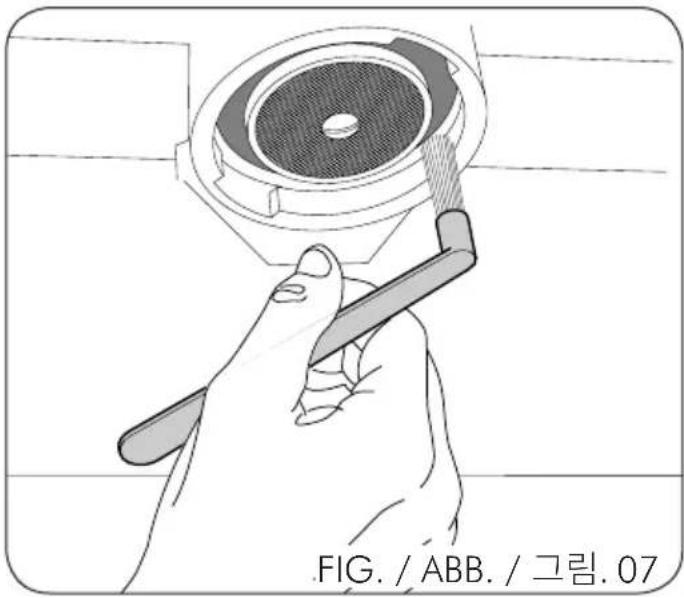

3)제공된 브러시로 그룹 가스켓을 청소하십시오.
4)그룹을 다음과 같이 씻으십시오.그룹에 제공된 블
라인드 필터로 필터 홀더를 고정시키고 여러번 공
급을 하십시오.
5) 필터홀더와 필터를 끊는 물에 몇분 간 담근 다음 커피 기름을 천 또는 스편지를 사용하여 제거하십시오.
기기를 닭거나 청소할 때 청소용제, 세척제 또는 거친면의 스편지를 사용하지 마십시오. 커피 머신용 전용제품만을 사용하십시오. 기기의 본체를 젖은 천과 중성 세제를이용하여 닭은 다음, 표면이 온전히 마른 것을 확인한 후에 전기를 다시 연결하십시오. 물을 이용해 컥 받침 대와 드립 트레이를 씻으십시오.
탱크를 추출한 후 물과 중성세제를 사용하여 철저히 형구며 씻습니다. 탱크 및 실리콘 튜브를 다시 넣습니다.
안전 온도조절기-수동 재설정
경고! 다음 아래에 명시된 작업은 제조사 공인 설치 기술자만이 진행할 수 있습니다.
기계 운전 중 보일러는 자체 내의 저항 과열이 발생하면 작동이 늦춰지고 전원이 차단될 수 있으며, 안전온도조절기가 작동해 보일러에 더 많은 손상이 발생하는 것을 방지합니다. 정상작동을 위해서는 안전온도조절기가 작동하여 생긴 오작동을 해결한 후 적색버튼(RESET)을 눌러 정상상태를 복원하는 것이 필요합니다(그림 08).
제품의 올바른 폐기처리
(전기 및 전자제품의 폐기물)
(유럽연합 국가 및 분리수거 시스템이 있는 국가 적용)
제품 및 문서에 부착된 표시 레이블은 제품 수명주기가 다한 해당 기기를 다른 가정용 폐기물과 함께 폐기할 수 있음을 표시합니다. 올바르지 않은 폐기처리로 인한 환경 및 건강상의 피해를 없애기 위해 제품의 폐기 물을 다른 유형의 폐기물과 분류하고 지속 가능한 자 재 자원로 재활용함으로서 사용자는 책임감있게 제 품을 폐기할 수 있습니다.
가정용 사용자는 기기를 구매한 유통판매자 또는 사무실에 문의하여 올바른 분리수거 및 재활용에 관한 방법을 문의하십시오.
영업용 사용자는 구매 이용 약관에 따라 폐기처리에 대해 공급자에게 문의하십시오.
본 기기를 다른 산업폐기물과 함께 폐기하지 마십시오.
FIG. / ABB. / 그림. 01
FIG. / ABB. / 그림. 02
FIG. /
ABB. /
그림. 03
FIG. / ABB. / 그림. 09
본 제품은 기기 결함 또는 제조 결함에 대해 발송 날짜로부터 12개월 동안 품질이 보증됩니다. 해당 보증 기간이 지난 후에는 품질보증을 받을 수 없습니다. 품질보증은 구매 날짜가 적힌 구매관련 서류(구매 영 수증 또는 종장)를 제출한 후에 받을 수 있습니다.
제조 결함으로 불량이 발견된 경우, 제품을 구매하신 G. BEZZERA S.R.L. 공식 판매자에게 제품의 구조 또는 사용설명서에 적한 일련번호 및 제품의 불량 사항을 적어 품질보증에 대한 서비스를 요청해 주십시오. 일련번호가 적히지 않은 제품을 반송하면 제품을 확인할 수 있는 정보가 없게 되고 품질보증 혜택이 무요처리됩니다.
제품 반송의 경우 반송비는 고객이 지불해야 합니다.운송 중 제품이 손상되지 않도록 본래 포장 상자에 제품을 조심히 넣어 보내주십시오.원래 포장상태로 반송되어야 품질보증을 받으실 수 있습니다.
반송의 경우 제품 운송에 대한 비용과 위험 부담은 고객이 부담해야 합니다.
기계에는 도난 방지쌀이 제공되어 씀을 파손하거나 손상시키지 않고는 기기를 열 수 없도록 하였습니다. 해당 도난 방지쌀이 제거되거나 손상된 기기의 경우 절대 품질보증을 받을 수 없습니다.
품질보증은 G. BEZZERA S.R.L.의 공인 전문 기술사가 제품의 상태를 확인한 후 제공되며, 이때 현장수리를 해야 할지 또는 제조공장으로 보내야 할지에 대한 운송 여부를 확인합니다. 권한이 없는 사람이 제품 내부를 여는 경우 품질보증 혜택이 무효처리됩니다.
불량인 제품, 또는 포장이 손상된 제품을 받게 된 경우 즉시 판매 유통자에게 알리십시오. 물품을 수거하거나, 특히 기계를 작동시키려 하지 마십시오.
품질보증에는 다음과 같은 불량은 해당되지 않습니다.
-비정품 부속품 또는 다른 예비부품의 사용
-벼락,습도,화재,올바르지 않은 전압을 사용하여 발생된 것으로 제조결함이 아닌 경우.
-전원 공급 케이블을 임의 조작하여 불량이 발생된 경우
-제조결함이 아닌, 올바르지 않은 사용으로 인한 일반적인 부품의 마모(특히 씨, 그라인딩 디스크 등 사용으로 인한 일반적인 마모와 석회화 현상)
-올바르지 않은 사용법,사용법의 무시 또는 부주의(예:제품의 사용 설명서에 대한 사용자의 비준수 등)
- 올바르지 않은 설치, 권한이 없는 사람이 실행한 관리, 수리 또는 운송 중에 발생한 기기의 손상.
자세한 정보를 원하거나 해당 안내사항에 설명되지 않은 부분이 있는 경우 공인 서비스 센터에 문의해 주십시오.
INDICE
1 - AVVERTENZE
1.1 일반 경고 ....71
1.2 알맞은 용도....71
2-운송
2.1 포장....72
2.2 기기 취급 72
2.3 보관....72
3-기기 설명
3.1 작업 사이클 설명 73
3.2 작업 명령의 설명 (그림.01-그림.09)....73
3.3기술데이터(그림.02)....73
4-기기 설치
4.1 경고....74
4.2설치를 위한 시스템 준비 74
4.2.1주 전기공급원에 연결하기....74
4.2.2 수도관에 연결하기(R 버전/TOP-MAINS)....74
4.2.3배출 회로에 연결하기 74
4.3 MITICA 버전 "TOP" 74
4.3.1 MITICA "TOP-MAINS" 모드 74
4.3.2 "TOP-MITICA 탱크 모드....75
4.3.3 MITICA "TOP" 버전-펌프 조정 75
4.4 디지털 온도 제어 PID 포함 비전 75
4.4.1 기기의 가열 75
4.4.2 보일러 온도 조절....75
4.4.3 온도/압력 변환 테이블 75
5-기기사용
5.1 기기 전원 켜기 및 보일러에 물 채우기 76
5.2 가열....76
5.3 커피 준비 76
5.4스팀 분사(그림.06)....76
5.5 뜨거운 물 추출....76
5.6 기기의 끄기....77
5.7 압력계 77
5.8라이트 켜기....77
6 - 문제해결
문제/문제해결/해결법/권고사항 78
1-경고
1.1 일반 경고
- 전자 및 급수 시설은 본 “기기 설치” 설명서의 4장에 명시된 안내사항에 따라 사용자가 설치해야 합니다.
-설치자는 어떠한 상황에도 사용자가 설정한 기존 시스템을 수정할 수 없습니다.
-본 설명서는 기기의 매우 중요한 사항을 취급하기 때문에 해당 기기를 사용하기 전에 꼼꼼히 읽어주십시오.
- 차후 협의를 위해 이 설명서를 보관하십시오.
-결빙으로 인해 발생할 수 있는 손상을 방지하기 위해 기기의 보일러 내부에 물기가 없도록 합니다.
- 전기 시스템이 접지되었는지 확인하십시오.
- 습기가 있거나 젖은 손 또는 발로 기기를 만지지 마십시오.
- 맨발 상태로 기기를 사용하지 마십시오.
- 전원 케이블을 이동식 연장 전원코드 등에 연결하지 마십시오.
- 전원 케이블을 잡아 당겨서 기기를 전원에서 분리하지 마십시오.
- 전원 케이블이 감겨 있을 경우 기기를 사용하지 마십시오.
- 본 기기는 신체적, 감각적, 정신적 능력이 떨어진 사람 또는 해당 기기의 경험이나 지식이 부족한 사람이 사용하기에 적합하지 않습니다. 그런 사람이 사용해야 하는 경우, 관련자는 사용법에 대한 충분한 안내를 받거나 안전을 감독할 수 있는 보호자와 함께 사용합니다.
-어린이가 기기를 가지고 놀지 않도록 감독하십시오.
- 기기 내부에 물이 들어가지 못하도록 컵의 움篇章한 면이 위로 향하게 하여 컪 을 컪 워머에 올리십시오.
-이 기기는 실외용으로 제작되지 않았습니다.
-다음 기호는 화상 위험을 나타냅니다.
-본 기기는 8세 이상 어린이와 신체적, 감각적, 정신적 능력이 떨어진 사람 또는 해당 기기의 경험이나 지식이 부족한 사람이 사용하기에 적합하지 않습니다. 그런 사람이 사용해야 하는 경우, 관련자는 사용법에 대한 충분한 안내를 받거나 안전을 감독할 수 있는 보호자와 함께 해당 기기 사용의 위험성을 숙지한 경우 사용합니다. 청소 및 관리는 감독없이 어린이들이 수행해서는 안 됩니다.
- 손상된 전원 코드의 교체는 자격을 갖춘 작업자가 수행해야 합니다.
1.2 알맞은 용도
MAGICA - MITICA 에스프레소 커피머신은 에스프레소 커피, 뜨거운 물, 카모마일 또는 다른 종류의 차 및 스틼을 만들고 음료(우유, 핫초코, 카푸치노, 편치 등)를 데우는 데 사용되는 장비입니다. 이 기기는 앞에서 언급된 용도로만 고안 되었습니다. 다른 용도의 사용은 부적절한 것으로 간주하며 본 제조업체에서 금합니다. 제조업체는 에스프레소 커피 메이커의 부적절한 사용으로 인한 손해에 대해서 책임을 지지 않습니다.
2-운송
2.1 포장
에스프레소 커피 머신 MAGICA-MITICA은 이전에는 폴리우레탄 스티로품으로 보호하여 포장한 것을 골판지 상자에 포장하였습니다.
경고:
-포장재에서 기기를 꺼낸 후 모든 부품이 포함되어 있는지 확인하십시오.
- 남은 포장재는 절대 아이들의 손이 닿는 곳에 두지 않아야 하며,지정된 폐기물 시설에서 폐기하십시오.
- 기기 결함을 발견하거나 해당 부품이 없다면 기기를 사용하지 말고 즉시 유통사에 문의하십시오.
2.2 기기 취급
에스프레소 커피 머신은 팔레트 트럭,지게차 또는 수동으로 취급할 수 있습니다.
2.3 보관
올바르게 포장된 기기는 영상 5°C에서 30°C 사이의 온도와 70% 이하의 상대 습도가 유지되는 건조한 곳에 보관하십시오.
한번에 4개 박스 이상을 쌓아 보관하지 마십시오.
3-기기 설명
3.1 작업 사이클 설명
MAGICAS-MITICAS/R/TOP 버전
수도관(VERSION MITICA R - MITICA TOP-MAINS) 또는 기기의 뒷면에 배치된 탱크(VERSION MAGICA S - MITICA S - MITICA TOP-TANK)에서 나오는 물을 펌프를 통해 12bar(1.2MPa)로 조정된 과압 밸브를 통과하여 보일러와 교환기에 공급할 수 있습니다. 저항기에 의해 가열되는 보일러의 물은 열교환기의 물을 가열하고, 여기에서 답 튜브에 의해 수동으로 제어되는 밸브 즉 커피를 주입하기 위해 물을 통과시킬 수 있는 밸브를 통해 그룹으로 보내집니다.

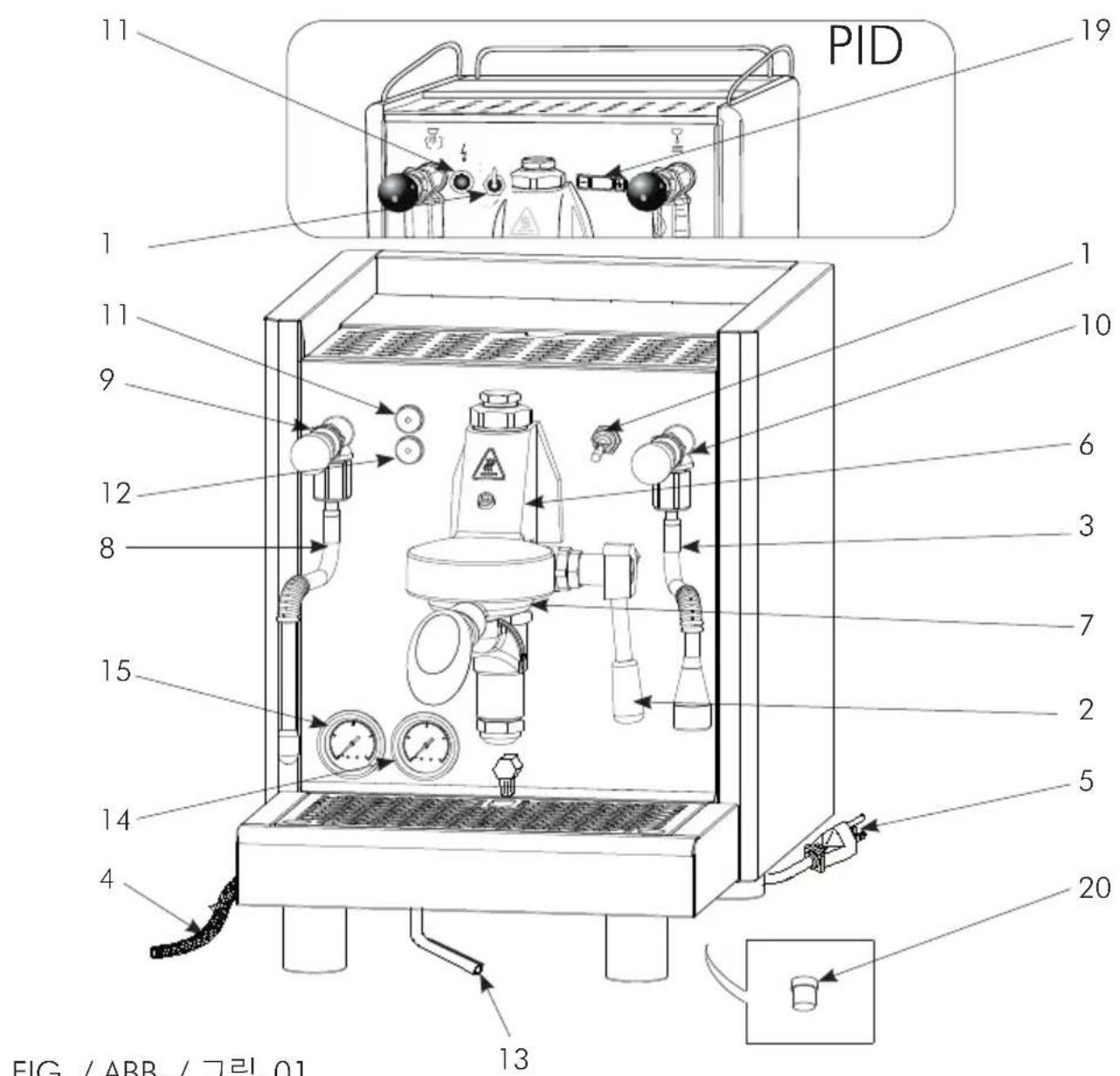

3.2 작업 명령의 설명 (그림. 01 - 그림. 09)
1 일반 스위치
2커피 분사 레버
3 핫 워터 탱
4 물 공급 파이프(R 버전)
5 전원 공급 중단
6그룹 헤드
7 필터 홀더
8스팀 노즐
9스팀 노브
10스팀노브
11 녹색등
12 노란색등
13 분출 파이프(R 버전)
14보일러 계측기
15펌프계측기

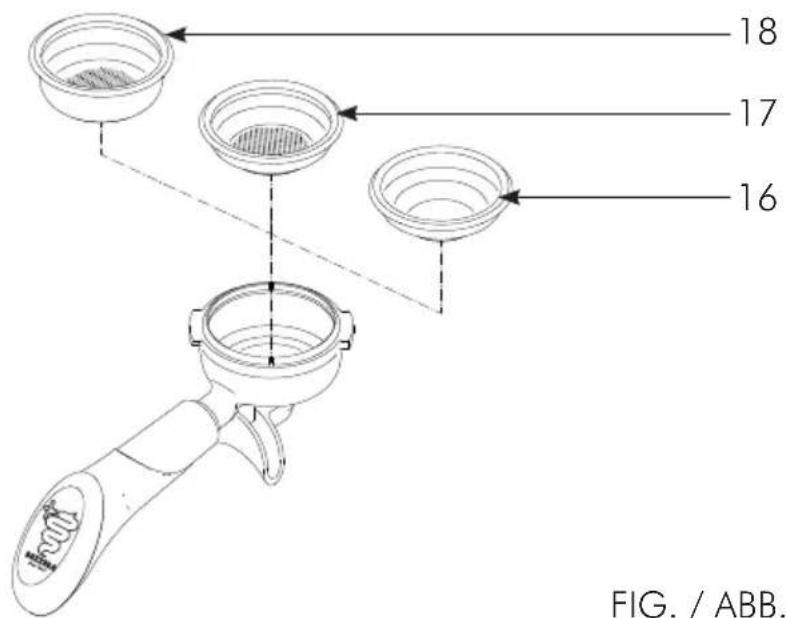

16 블라인드 필터
17 2컵 필터
18 1컵 필터
19 PID
20 라이트 스위치

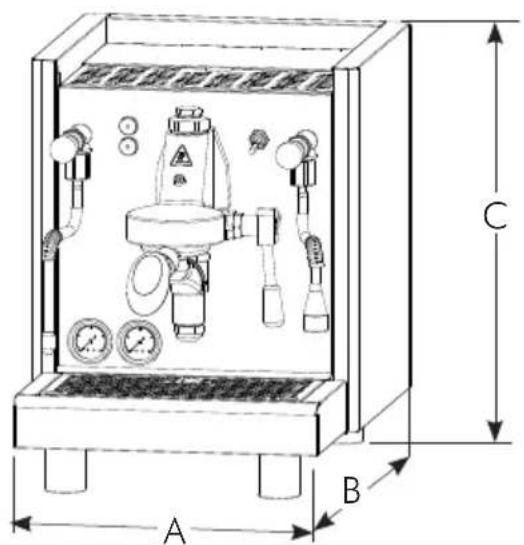

3.3 기술 데이터 (그림.02)
커피 머신의 A-가종 음압 레벨은 70dB 미만입니다.
| 전원 공급장치 V~/Hz 220 - 240V~ | / 50-60Hz | 110 - 120V~ / 50-60Hz | |
| 저항 V~ 220 - 240 110 | |||
| 정격 전력 W 1350 - 1550 1450 | |||
| 저항 W 1250 - 1450 1350 | |||
| 보일러 lt | 2.0 | ||
| 탱크 | lt | 4.0 | |
| 너비 “A” | mm | “MAGICA” 300 - “MITICA” 320 | |
| 깊이 “B” | mm | “MAGICA” 425 - “MITICA” 450 | |
| 높이 “C” | mm | “MAGICA” 415 - “MITICA” 400 | |
| 순종량 | kg | 22.7 (진동 펌프) S - 28.2 (용적 측정 펌프) R | |
| 총종량(상자) | kg | 25.2 (진동 펌프) S - 30 (용적 측정 펌프) R | |
| 로딩 피팅(R) | G 3/8” | ||
| 배출 피팅 직경(R) | mm | 10 | |
4-기기 설치
4.1 경고
기기 설치는 권한이 있는 사람이 진행해야 하며,제 조사가 제공하는 안내와 현행법을 준수하고 수행 해야 합니다.
기기는 자격있는 직원이 단독으로 사용 및 정비를 수행하는 장소에 설치해야 합니다. 본 기기는 가게, 사무실 또는 기타 업무소, 흘리데이 농가, 호텔, 모털 또는 기타 숙박업소 등의 부엌측에 비치하여 사용할 수 있습니다.
4.2설치를 위한 시스템 준비
기기 설치는 평평하고 매끄러우며 건조하고 견고 하며 안정적인 표면에 컥을 놓는 표면의 높이가 바닥으로부터 150cm 이상인 지점에 설치하십시오. 워터 제트를 사용하지 마시거나 따로 워터 제트 사용이 가능한 장소에 설치하십시오.
정상적인 사용을 위해,영상 5°C에서 32°C 사이의 온도와 상대 습도 70% 이하로 유지되는 곳에서 설치하십시오.
기기가 + 0°C 이하의 온도에 노출되면 다음과 같이 합니다.
-전원을 켜기 전,기기가 비치된 후 영상 15°C 이 상인 온도에서 24시간이 경과했는지를 확인하십시오.
본 기기는 전원 전기에 연결하고 정상적인 작동을 위해 다음과 같이 하십시오.
-주 전기공급원에 연결합니다.
-수도관에 연결합니다.
-배출 회로에 연결합니다.
4.2.1 주 전기공급원에 연결하기
경고:
-시스템은 현행법규에 따라 설계되어야 하고 접지되어야 합니다.
기기에 전기 플러그 전원 코드가 장착되어 제공됩니다.
4.2.2 수도관에 연결하기(R 버전/TOP-MAINS)
주 수도관에 연결하려면,해당 국가의 법과 규정을 참조하십시오.
급수관이 0-6bar(0-0.6 MPa)사이의 작동 압력으로 물 공급 네트워크에 연결되어 있는지 확인하십시오.
수도관 압력이 6bar(0.6MPa) 이상인 경우,감압 장치를 설치하십시오.
기기 연결의 상류에 있는 물 차단 밸브를 설치하십시오.
물 인입관 파이프(그림 01,위치 4)는 G 3/8 "나사와 함께 제공됩니다.
4.2.3배출 회로에 연결하기 (R 버전)
기기의 배수 우물에 제공된 연결부에 미리 준비된 개방형 사이편 배출구에 내경 10mm의 고무 파이프 (그림 01, 위치 13)를 연결하십시오.
4.3 MITICA 버전 "TOP"
"TOP" 버전은 에스프레소 커피 머신 MITICA에만 사용할 수 있으며, TANK 또는 MAINS 모드에서 사용할 수 있습니다.
물 탱크(탱크 모드) 또는 급수관(MAINS 모드)에서 나오는 물은 버전에 따라 펌프를 통해 보일러와 교환기에 보내집니다.
경고:
- 에스프레소 커피 머신 MITICA "TOP"버전은 배출관이 없습니다(그림 01, 위치 13). 정기적으로 배출 트레이를 점검하여 그 안에 들어 있는 물을 비우십시오.
- 향후 TANK 또는 MAINS 모드를 복원하기 위해 전환에 필요한 세부 사항을 지키십시오.
TANK 모드에서 MAINS 모드로의 전환 또는 그 반대의 전환은 펌프 압력계(그림 01, 위치 15)에 의해 감지된 압력 변화를 포함하며, 해당 매뉴얼의 제4.3.3항에 설명된 바와 같이 조정 피팅(그림 12, 위치 1)에 따라 복구가 가능합니다.
4.3.1 MITICA "TOP-MAINS" 모드
기기는 TANK 모드로 제공되며, MAINS 모드로 전환하려면 다음과 같이 진행하십시오.
- 기기가 전기 전원에 연결되지 않고 모든 부품이 차가 위졌는지를 확인하십시오.

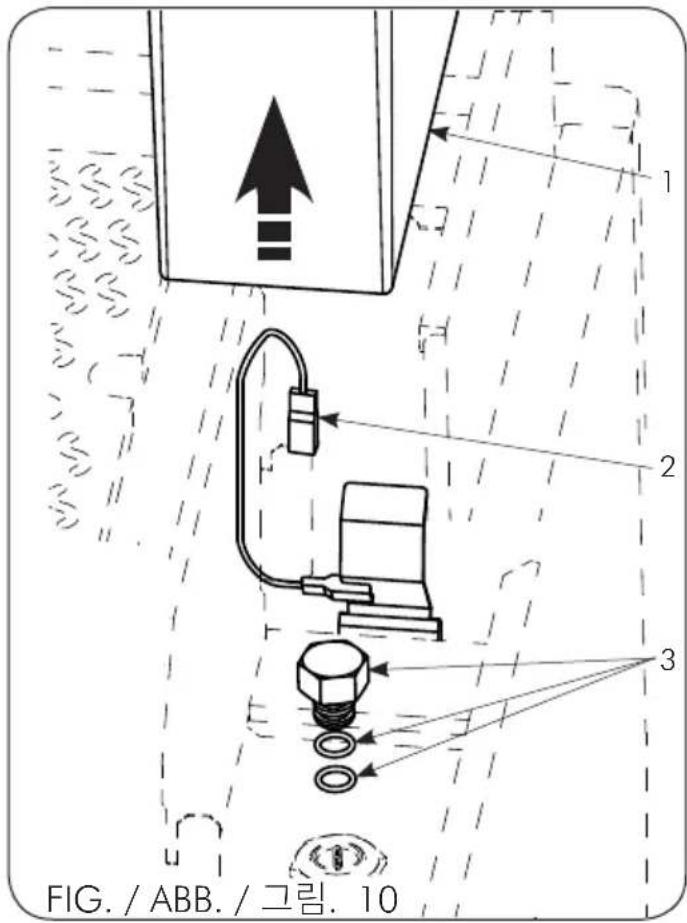

- 탱크(그림 10, 위치 1)를 추출하여 플러그를 관련 쓀(그림 10, 위치 3)로 위치시키고 탱크 지지대에 위치한 해당 탱에 탱크 프로브 바이패스 케이블을 연결하십시오(그림 10, 위치 2).

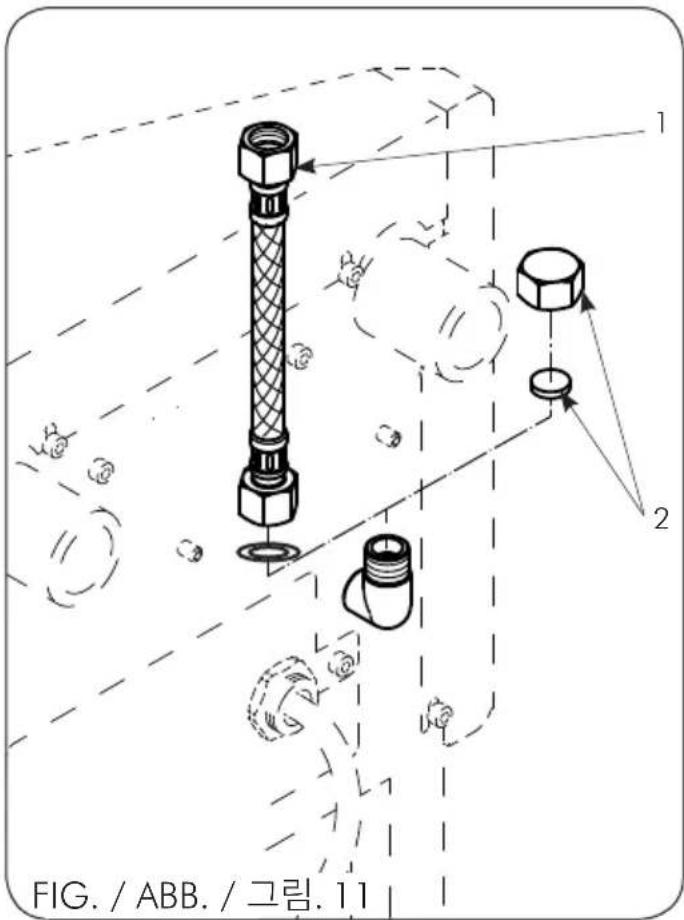

-플러그를 씀(그림 11,위치 2)로 분리하고,제공된 몰공급 호스(그림 11,위치 1)로 교체하고 기기의 부품에 손상이나 흡집이 없도록 주의하십시오.
수도관 연결은 본 매뉴얼의 제4.2.2항 설명을 따르십시오.
4.3.2 "TOP-MITICA 탱크 모드
기계를 전환한 후에는 다음과 같이 기기를 통해 원래의 공급 모드로 되돌리기 위해 TANK 모드로 복원할 수 있습니다.
- 물 차단 마개가 닫혀 있는지, 기기가 전기 전원에 연결되지 않고 모든 부품이 차가워졌는지를 확인하십시오.
- 물공급 파이프(그림 11, 위치 1)을 분리하고, 관련 플러그와 씻(그림 11, 위치 2)로 교체하고 기기의 부품에 손상이나 흡집이 없도록 주의하십시오.
-플러그를 씀(그림 10, 위치 3)로 분리하고 탱크 지지대(그림10, 위치 2)에 있는 해당 탱에서 탱크 프로브 케이블 바이패스를 분리한 후 탱크(그림 10, 위치 1)를 원래 위치에 놓으십시오.
4.3.3 MITICA "TOP" 버전 - 펌프 조정
기기를 전환한 후에는 기기의 하부에 위치한 조정 피팅을 나사로 고정하거나 풀어서 공장에서 측정 한 대로 9bar(0.9MPa)로 되돌려 작동 압력을 변경 할 수 있습니다(그림 12, 위치 1). 이 설명서의 섹션 5.1 및 5.2항에 설명된 작업을 수 행한 후 다음과 같이 진행합니다.
1-블라인드 필터(그림 09,위치 16)를 사용하여 필터 홀더를 해당 슬롯에 삽입하십시오.
2-커피 분사 레버(그림 01, 위치 2)를 수평 위치로 들어 올리고, 압력을 메모한 후 커피 분사 레버(그림 01, 위치 2)를 수직 위치로 되돌리십시오.

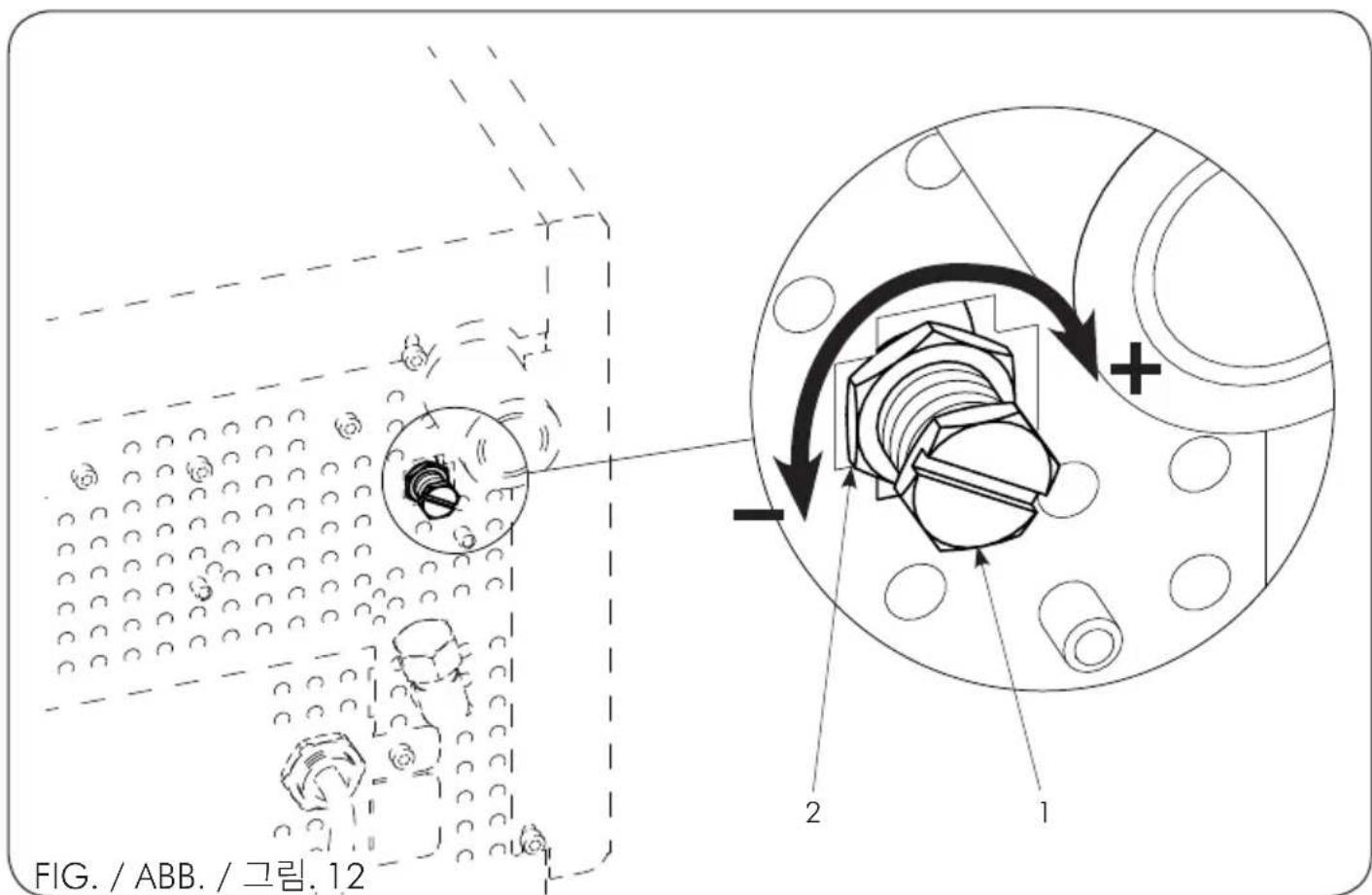

3-고정 너트를 푸십시오(그림 12,위치 2).
4-펌프 조정 피팅(그림 12,위치 1)을 조여 압력을 증가시키거나 나사를 풀어서 한 번에 1회 이상 온전히 회전하지 않도록 하십시오.
9bar (0.9 MPA)로 분사하거나 8\~10bar (0.8\~1.0MPa) 사이의 어떤 경우에도 펌프에서 가한 압력을 되돌릴 때까지 2단계와 4단계를 반복하십시오.
5-고정 너트를 단단히 조이십시오(그림 12, 위치 2).
경고:
- START 위치에서 레버를 들어 올린 상태에서 기계를 작동할 때는 블라인드 필터가 있는 필터 홀더를 분리하지 마십시오(그림 05).
-펌프 압력을 10.5bar(1.05MPa) 이상으로 조정 하지 마십시오.
4.4 디지털 온도 제어 PID 포함 버전
온도 조절이 가능한 커피 머신에는 디지털 온도 조절기가 있어 80°C에서 100°C로 온도를 조절할 수 있습니다. 이 조정을 통해 보일러 압력을 최소 0.5bar에서 최대 1.7bar로 변경할 수 있습니다.
보일러 100°C 이상의 온도로 절대 올리지 마십시오. 압력이 증가한 후 안전 밸브가 작동될 수 있습니다.
4.4.1 기기의 가열

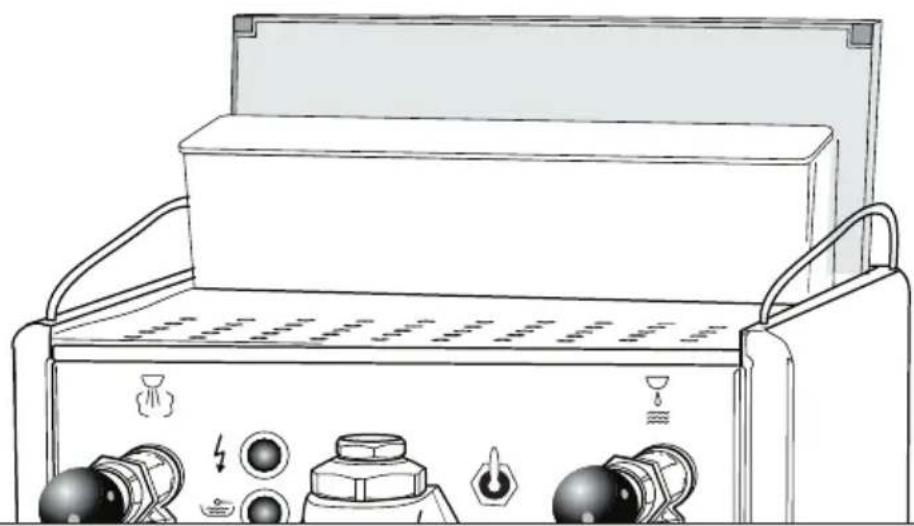

전원 스위치(그림 1, 위치 1)를 눌러 기계에 전원을 켜면 온도 제어 디스플레이(그림 4, 위치 A)가 "OFF"를 표시합니다. 즉, 보일러 발열체가 꺼져 있음을 표시합니다. 보일러 가열을 시작하려면 키(그림 4-A, 위치 B)를 누르십시오. 감지된 보일러 온도가 표시됩니다. 디스플레이의 오른쪽 하단 모서리에 있는 점은 발열체가 켜져 있음을 보여줍니다. (그림 4-A, 위치 C).
4.4.2 보일러 온도 조절
그룹 온도 조정은 외부 온도, 습도, 커피의 질 등 여러 변수의 영향을 받는 개인 설정 기능으로, 공장 출하시 설정온도는 섭씨 90°C입니다. 키(그림 4-A. 위치 A)를 누르면 디스플레이가 PrG 를 표시합니다. 키(그림 4A, 위치 B)를 누르면 디스플레이가 공장 출하시에 보일러 온도 90°C, 1bar 에 대한 공장 설정을 보여줍니다. 이제 키를 사용하여 온도 설정을 변경할 수 있습니다(그림 4-A, 위치 A/B). 마지막 키를 누른 후 3초 후에 온도 점검은 변경 사항을 저장하고 보일러 온도를 다시 표시합니다.
4.4.3 온도/압력 변환 테이블
경고:
본 기기에서 디스플레이 되는 온도 단위를 설정할 수 있습니다.
°C (섭씨).
°F (화씨).

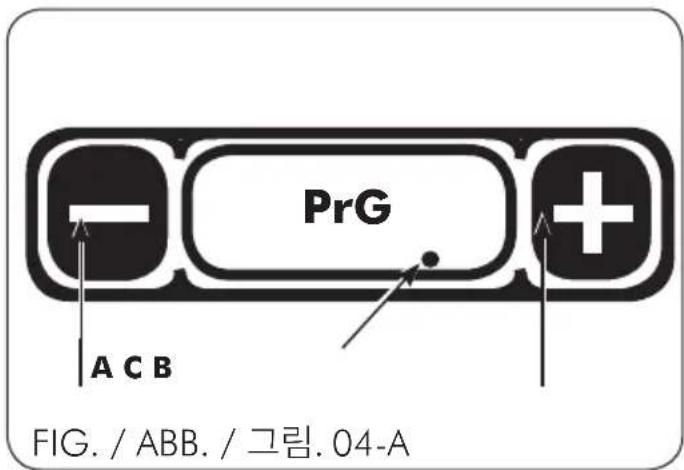

값을 설정하기 위해 키(그림 4-A, 위치 A)를 누르면 디스플레이가 PRG를 표시하고, 키(그림 4-A, 위치 A)를 다시 누르면 디스플레이가 UoM을 표시합니다. 키(4-A, 위치 B)를 누르면 키(그림 4-A, 위치 A/B)를 사용하여 온도 측정 단위를 변경할 수 있습니다.
| °C°F | 80176 | 85185 | 90194 | 95203 | 100212 |
| bar 0.5 | 0.7 | 1.0 | 1.3 | 1.7 |
5-기기사용
5.1 기기 전원 켜기 및 보일러에 물 채우기
물 차단 탱을 여십시오(R 버전). 물을 탱크에 주입하십시오(S 버전)(그림 03).
경고:
-대략 화씨 15°F 정도의 이상적인 식수의 경도를 사용하고 뜨거운 물은 아예 사용하지 마십시오.
플러그를 전기 콘센트에 꽃으십시오.
위치 1에 있는 메인 스위치(그림 01,위치 1)를 전환 하십시오.자동으로 보일러 물이 공급됩니다. 물을 공급한 후에 표시등이 꺼져 있으면 조명이 켜 질 때까지 기기를 씻다가 다시 켜십시오.
5.2 가열
기계가 압력과 온도 사이에서 올바른 열 균형에 도 달했는지 확인하기 위해 보일러 압력계(그림 01, 위치 14)가 1과 1.2bar(0.1\~0.12MPa) 사이의 압력을 나타낼 때 증기 밸브(그림 01, 위치 9)를 열고 증기를 배수통에 2\~3회 방출합니다. 노란색 표시등(그림 01, 위치 12)은 기계의 정상 작동을 나타낼 때 꺼져 있으면 보일러(R 버전)의 탱크(S 버전)의 물수위가 충분하지 않다는 것을 나타냅니다.
경고:
-안전장치는 보일러의 최소 수위가 도달하지 않 으면 120초 후에 모터펌프의 작동을 중단합니다. 노란색 표시등을 꺼지면 기기에서 해당 알람 이 보고됩니다.
5.3 커피 준비
1) 필터 홀더(그림 01,위치 7)를 그룹 헤드에서 분리하십시오.
2) 필터 홀더에 그라운드 커피를 채운 후 필터 홀더의 가장자리가 커피로 덮이지 않도록 하여 커피를 누르십시오.
3)그룹 헤드에서 필터 홀더를 삽입하십시오.
필터 홀더를 끼우지 않은 상태로 최대 2-3초 간 물을 내리십시오(그룹 플러쉬).

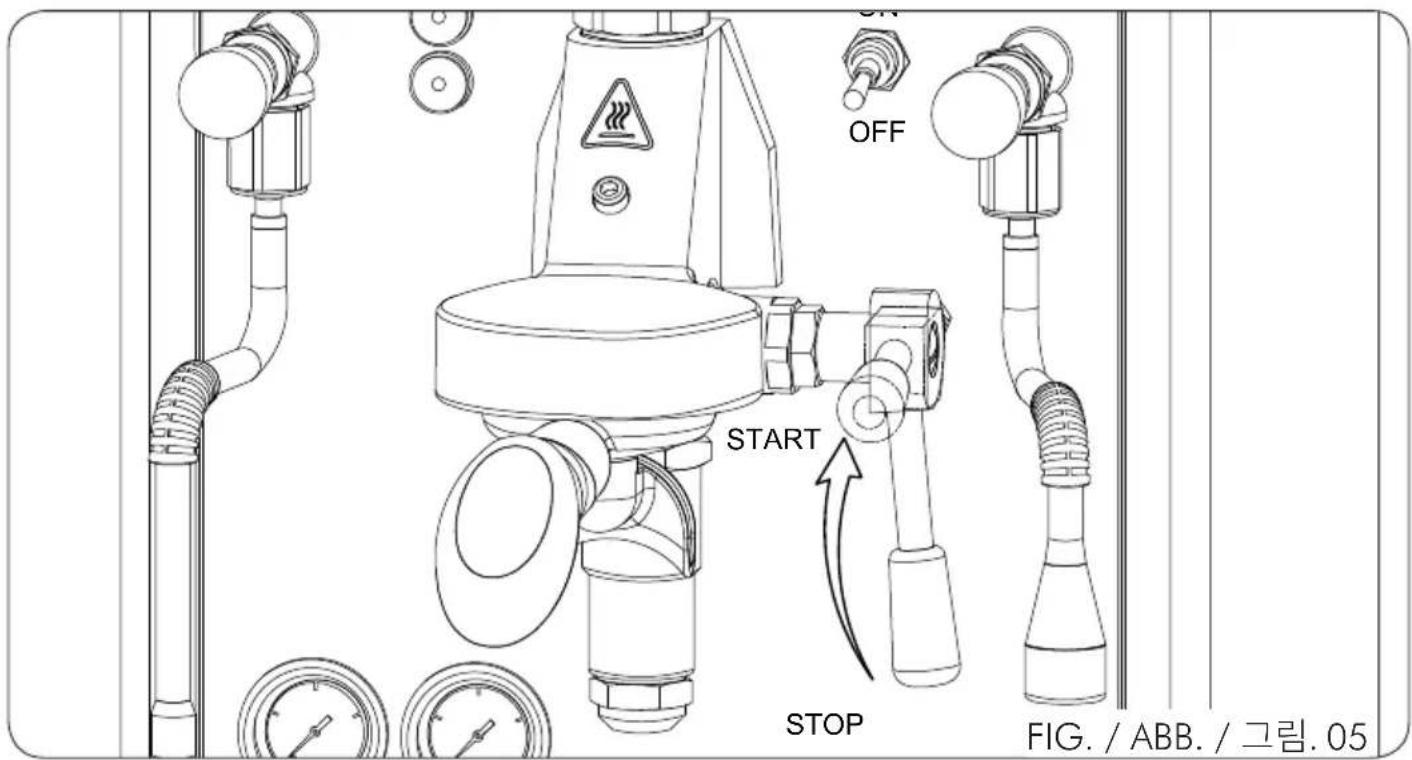

4)커피 공급을 위해 수평 위치에서 레버(그림 05)를 들어 올리십시오.
5) 공급을 중지하려면 원하는 커피 용량에 도달할 때 레버를 수직 위치로 돌려 그룹의 배출과 원두 커피 찌꺼기의 건조가 가능하게 하십시오.
경고:
-기기가 작동할 때 커피를 공급하는 필터 홀더를 분리하지 마십시오.
- 필터 홀더의 금속 부분을 직접 만지지 마십시오. 화상 위험이 있습니다.
- 필터의 표준 수용 용량은 1회 10g 및 2회 20g입니다.

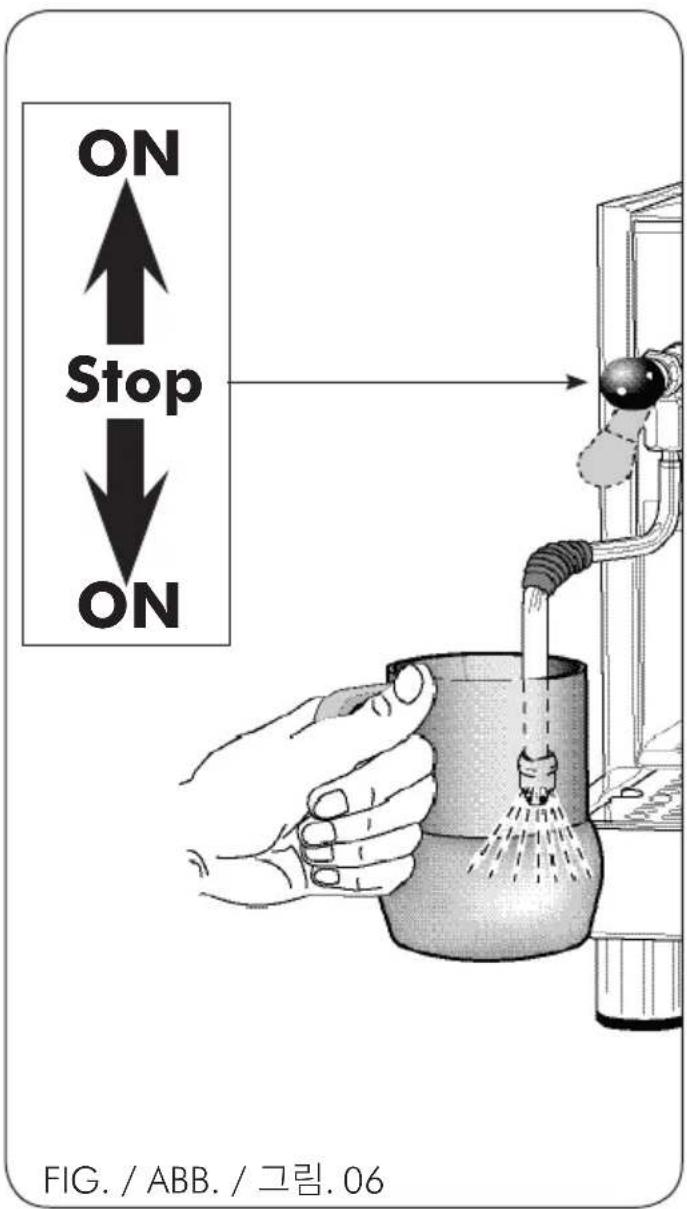

5.4스팀 분사(그림.06)
1) 물이 다시 보일러에 빨려 들어가는 것을 방지하기 위해 노브를 돌려 스팀을 분출하십시오(그림 01.위치 9).
2)스팀 노즐(그림 01,위치 8)을 가열할 액체 용기에 삽입합니다.
3)스팀 탱 노브(그림 01,위치 9)를 길게 누르면 탱이 열린 채로 있게 됩니다(그림 06).분사될 스텐의 양은 탱이 열린 정도에 따릅니다. 탱이 더 많이 열려 있을수록 더 많은 스텐이 분사됩니다.
4)증기가 분사된 후에는 손잡이를 풀고 액체 용기를 분리한 후 즉시 가열된 액체의 잔여물로 증기 노즐에 젖은 천을 사용하여 청소합니다.
5) 탱 노브(그림 01,위치 9)를 돌려 스틼(약 2/3초)을 배출하고 스틼봉 내부를 청소합니다.
경고:
스팀이 뜨거우니 직접 닿지 않도록 주의하십시오.
5.5 뜨거운 물 추출
1) 용기를 뜨거운 물 탱 아래에 비치하십시오(그림 01.위치 3).
2)물 탱 노브(그림 01,위치 10)를 길게 눌러 필요한 양의 물을 얻습니다.
3)일단 물이 일단 분사되면 노브 손잡이를 놓습니다.
경고:
뜨거우므로 물 배출구를 직접 만지지 마십시오.
5.6 기기의 끌기
1) 스위치(그림 01, 위치 1) "0" 위치로 돌리고, 표시등이 꺼져 있는지 확인합니다(그림 01, 위치 11).
2) 물 차단 탱를 닫으십시오(R 버전).
5.7 압력계
기기에는 이중 압력계가 장착되어 있어 다음과 같은 압력을 확인할 수 있습니다.
보일러 압력계(그림 01,위치 14)
눈금 0\~3ba(0\~0,3MPa)
보일러의 평소 가동 압력을 나타냅니다.
펌프 압력계(그림 01,위치 15)
눈금 0\~15bar(0\~1.5MPa)
압력계는 최대 가동 펌프 압력을 나타냅니다.펌프
가 작동하지 않을 때 게이지는 급수관(R 버전)또는
"0"(S 버전)의 압력을 나타냅니다.
5.8 라이트 켜기
(해당하는 경우)
에스프레소 커피 머신에는 전면과 후면에 조명 장치가 있습니다. 라이트를 켜시려면 기기 밑면의 스위치(그림 01, 위치. 20)를 누르십시오.
6-문제해결
| 문제 문제해결/해결법 권고사항 | ||
| 스팀 완드에서 스틼이 나오지 않습니다. | 스팀 노즐의 끝이 막혔습니다. 바늘을 이용해 뚫으십시오. 이 문제는 노즐의 끝이 우유에 담기는 절차로 인해 생갑니다. | 스팀 노즐의 끝을 매번 청소하십시오. |
| 필터 홀더의 누출 | 가능한 원인:1 -그룹 헤드 개스킷이 닿았거나 침전물이 생겼습니다.2 -필터 홀더가 그룹에 잘못 삽입되었습니다. | 제공된 브러시로 청소하십시오.문제가 다시 발생하면 전문 기술자에게 문의하십시오. |
| 그룹 헤드에 있는 필터 홀더의 삽입이 어려움 | 문제는 필터 홀더에 커피 용량을 과도하게 투여하여 발생할 수 있습니다. | 필터 홀더에 들어있는 커피의 양을 줄이십시오. (표준 용량으로도 선량 필터는 1회 용량당 1x10g임.) |
| 그룹에 1회 삽입된 필터 홀더의 부적절한 위치 | 그룹에 1회 삽입된 필터 홀더의 손잡이가 오른쪽으로 이동합니다. 그룹 헤드 개스킷이 닿았습니다. | 전문 기술자에게 문의하여 그룹 헤드 개스킷을 교체하십시오. |
| 커피의 흐름이 약함 커피 | 한 방울씩 추출되거나, 출력 시간이 너무 길며 품질이 좋지 않아 크림이 어두운 색상을 뜻니다.가능한 원인:1 -커피의 입자가 너무 곱습니다.2 -필터 홀더에 있는 커피를 너무 세계 놀렸습니다.3 -필터 홀더의 용량이 과다합니다.4 -그룹 샤워 헤드가 막혔습니다.5 -필터 홀더의 필터 바스켓이 막혔습니다.6 -펌프에서 공급되는 압력(<9bar - 0.9 MPa)이 낮거나 작동하지 않습니다. | 1-2-3번의 경우, 분쇄도 및/또는 회당 설정을 조정하여 문제를 해결할 수 있습니다.4-6번의 경우, 기술자에게 연락하십시오.5번의 경우, 필터를 청소하거나 교체하십시오. |
문제 문제해결/해결법 권고사항
| 커피의 흐름이 너무 많습니다. | 커피가 너무 빨리 추출되고 크림이 평소보다 가법습니다.가능한 원인:1 - 커피의 입자가 너무 거칩니다.2 - 필터 홀더의 커피가 충분히 눌려져 있지 않습니다.3 - 필터 홀더의 커피 용량이 부족합니다.4 - 팬프에서 공급되는 압력이 높습니다(>10bar - 1 MPa). | 1-2-3번의 경우, 분쇄도 및/또는 회당 설정을 조정하여 문제를 해결할 수 있습니다.4번의 경우, 기술자에게 문의 하십시오. |
| 추출된 커피가 너무 차갑습니다. | 가능한 원인:1 - 필터 홀더가 차갑습니다.2 - 커피의 입자가 너무 곱습니다.3 - 기기의 물회로가 더렵습니다 (석회화).4 - 보일러 압력이 0.8bar(0.08 MPa)보다 낮습니다. | 1번의 경우, 그룹에 필터 홀더를 삽입하십시오.2번의 경우, 커피의 분쇄도를 조정합니다.3-4번의 경우, 전문 기술자에게 연락하십시오. |
| 추출된 커피가 따뜻합니다 | 압력이 평소와 같은 1에서 1.2bar(0.1 - 0.12 MPa) 사이인데도 추출된 커피가 따뜻합니다. 이 경우, 압력이 올바르게 측정되지 않았습니다. | 전문 기술자가 추가 밸브를 점검하도록 하십시오. 그 상태에서도 기기를 사용하시려면스팀 탱(그림 01, 위치 9)을 열어보일러의 압력이 0에 달하도록 하여 저항기를 활성화하고 온도를 높이십시오. 기기를 콜때마다 이 작업을 매일 진행하십시오. |
| 추출된 커피가 너무 뜨겁습니다. | 가능한 원인:1 - 보일러 압력이 1.3ba(0.13 MPa)보다 높습니다.2 - 기기가 냉각되지 못하도록 덧어 놓았습니다.3 - 기계가 공기 순환이 수월하지 않은 위치에 설치되었습니다. | 1번의 경우, 전문 기술자에게 연락하십시오.2-3번의 경우, 기기의 냉각 조건을 다시 설정합니다. |
| 컵의 아랫쪽에 커피 잔여 물이 남습니다 | 가능한 원인:1 - 커피의 입자가 너무 곱습니다.2 - 필터 홀더가 더러워졌거나 필터가 손상 되었습니다.3 - 분쇄 디스크가 마모되었습니다.4 - 높은 팬프 압력(>10bar - 1 MPa). | 1번의 경우, 분쇄도를 알맞게 조정하십시오.2번의 경우, 필터 홀더를 청소하거나 교체하십시오.3-4번의 경우, 기술자에게 연락하십시오. |
