스테레오 스피커 시스템에 대하여 4

Acoustimass 모듈에 스피커 연결 6

수신기 또는 앰프에 Acoustimass

수신기 또는 앰프의 스피커 채널 확인 8

와이어 권장 사항 94 - 한국어 Bose

Bose Acoustimass 스테레오 스피커 시스템은 소형 고성능 스피커에 웅장하면서도 진정한 사운드를 제공하여 콘텐츠, 소스 또는 룸 배치에

상관 없이 우수한 오디오 성능을 자랑합니다.

• Bose Acoustimass 스피커 기술은 완전하면서도 자연의 오디오 성능을 구현합니다.

• Hideaway Acoustimass 모듈이 강력한 저음 사운드를 제공합니다.

• 스피커는 벽면, 테이블 스탠드 또는 바닥 스탠드에 장착할 수 있습니다(키트 별매).

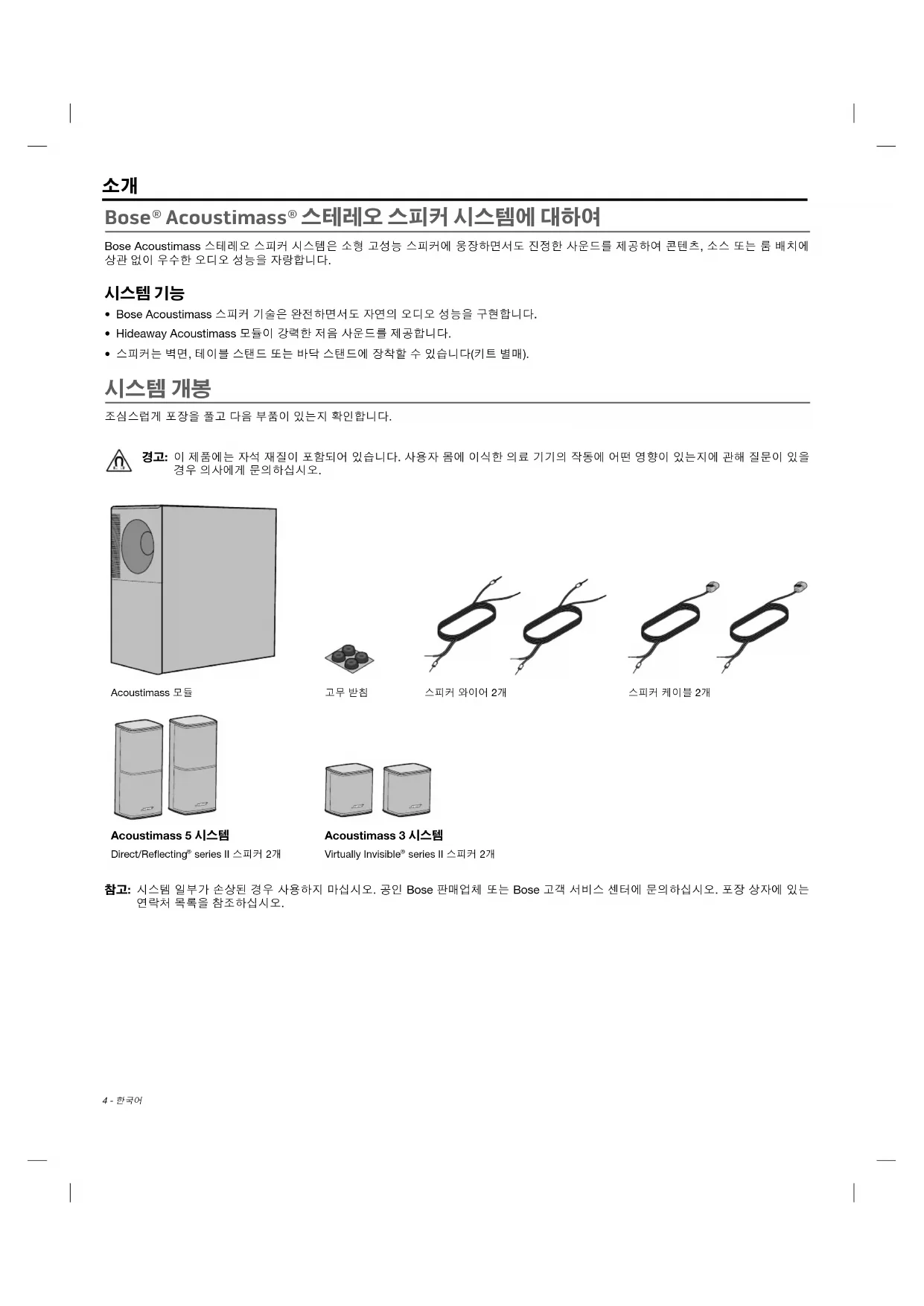

조심스럽게 포장을 풀고 다음 부품이 있는지 확인합니다.

경고: 이 제품에는 자석 재질이 포함되어 있습니다. 사용자 몸에 이식한 의료 기기의 작동에 어떤 영향이 있는지에 관해 질문이 있을

Acoustimass 모듈 고무 받침 스피커 와이어 2개 스피커 케이블 2개

Acoustimass 5 시스템 Direct/Reflecting ® series II 스피커 2개 Acoustimass 3 시스템 Virtually Invisible ® series II 스피커 2개 참고: 시스템 일부가 손상된 경우 사용하지 마십시오. 공인 Bose 판매업체 또는 Bose 고객 서비스 센터에 문의하십시오. 포장 상자에 있는

시스템을 금속 캐비닛 바깥 멀리, 다른 오디오/비디오 구성 요소 멀리, 직사 열원에서 멀리 떨어뜨려 배치합니다.

모듈 • 모듈을 벽을 따라 모서리에서 1.5m 이내에 고무 받침을 아래로 하여 세웁니다. 저음을 늘리려면 모듈을 모서리 가까이로

• 안정적이고 편평한 표면을 선택하십시오. 진동은 특히 대리석, 유리 또는 고광택 목재 가구 등 매끄러운 표면에서 모듈을

• 벽과의 거리를 최소 50mm 남겨둡니다.

• TV 화면에 자기장 간섭을 피하기 위하여 TV와의 최소 거리 0.6m를 유지하여 배치합니다. 그래도 간섭이 있는 경우 더 멀리

스피커 • 스피커를 서로 1~4.6m 떨어뜨려 배치합니다.

• 스피커와 CRT(수상관) TV 사이의 거리를 최소 150mm 유지하여 배치합니다.

참고: Acoustimass 모듈에 고무 받침을 부착하여 바닥을 보호하십시오.

주의: 사용 중에 Acoustimass 모듈을 앞 또는 뒤 패널을 바닥으로 하여 세우지 마십시오.

INPUTS F R O M A M P O R R E C E IV E R Acoustimass 5 시스템6 - 한국어

Acoustimass 모듈에 스피커 연결

제공한 2개의 스피커 케이블을 사용하여 스피커를 Acoustimass 모듈에 연결합니다.

주의: 연결하기 전에 모든 구성 요소의 전원을 끄고 코드를 뽑습니다.

1. 왼쪽 스피커 케이블의 L 플러그를 라벨이 아래를 향하도록 하여 왼쪽 스피커에 삽입합니다.

2. 오른쪽 스피커 케이블의 R 플러그를 라벨이 아래를 향하도록 하여 왼쪽 스피커에 삽입합니다.

주의: 앰프 또는 수신기를 스피커에 직접 연결하지 마십시오. 시스템 손상을 방지하려면 스피커를 Acoustimass 모듈에 연결합니다.

3. 왼쪽 스피커 케이블의 반대쪽을 Acoustimass 모듈 커넥터 패널의 L(왼쪽) OUTPUTS TO CUBE SPEAKERS 단자에 연결합니다.

A. 표시가 있는 와이어를 양극(+) 단자(빨간색 표시가 있음)에 삽입합니다.

B. 표시가 없는 와이어를 음극(+) 단자(검은색 표시가 있음)에 삽입합니다.

4. 오른쪽 스피커 케이블에 대해 단계 3을 반복하여 와이어를 R(오른쪽) 단자에 연결합니다.

– R +– L +OUTPUTS TO C U B E SPEAKERS – R+– L+INPUTSFROM AMP OR RECEIVE R

벽면 브래킷, 테이블 스탠드 또는 바닥 스탠드에 시스템 스피커를 배치할 수 있습니다. 스피커와 Acoustimass 모듈 사이의 거리를 늘리려면

추가 스피커 와이어와 Bose 커넥터를 사용할 수 있습니다. 이 용도의 액세서리를 구입하려면 인근 지역의 Bose 판매업체에 문의하거나

www.Bose.com을 방문하십시오.

주의: 스피커를 장착하는 데 다른 어떤 하드웨어도 사용하지 마십시오.

R L Acoustimass 3 시스템

Acoustimass 5 시스템한국어 - 7

수신기 또는 앰프에 Acoustimass

플러그가 없는 스피커 와이어는 Acoustimass 모듈과 수신기 또는 앰프 사이를 연결합니다. 스피커 시스템은 10~200와트/채널 정격의

4~8옴 임피던스를 가진 수신기 또는 앰프에 사용합니다. 수신기 또는 앰프 사용자 안내서를 참조하십시오.

주의: 와이어를 잘못 배선하면 저음 출력이 작거나 없고 시스템이 손상될 수 있습니다.

1. 스피커 와이어를 Acoustimass 모듈 뒷면 패널의 INPUTS FROM AMP OR RECEIVER 단자에 연결합니다.

A. 표시가 있는 와이어를 입력 단자 L(좌측) 쌍의 양극(+) 단자에 연결합니다.

B. 표시가 없는 와이어를 입력 단자 L(좌측) 쌍의 음극(-) 단자에 연결합니다.

C. 입력 단자 R(우측) 쌍에 대해 반대쪽 스피커 와이어로 단계 A 및 B를 반복합니다.

– R +– L +OUTPUTSTO CUB E SPEAKERS

INPUTS F R OM AMP OR RECEIVE R

2. 케이블 반대쪽을 앰프 또는 수신기의 스피커 단자에 연결합니다.

A. 모듈의 입력 단자 L(좌측) 쌍에 연결된 표시가 있는 와이어를 앰프 또는 수신기의 LEFT 양극(+) 단자에 연결합니다.

B. 모듈의 입력 단자 L(좌측) 쌍에 연결된 표시가 없는 와이어를 앰프 또는 수신기의 LEFT 음극(-) 단자에 연결합니다.

C. Acoustimass 모듈의 입력 단자 R(오른쪽) 쌍과 앰프 또는 수신기의 입력 단자 RIGHT 쌍에 연결된 와이어로 단계 A와 B를

• 단자에서 나온 와이어의 나선 가닥이 다른 단자에 스치지 않도록 하십시오. 그렇게

와이어는 단락을 일으켜 수신기 또는 앰프를

• 스피커 손상을 방지하려면 모든 연결부를 확인하십시오. 스피커가 모듈에 연결되어야 하며 앰프 또는 수신기에 직접 연결되면 안 됩니다.

모듈 전원이 켜진 상태에서 시스템은 그에 맞게 반응해야 합니다.

• 앰프의 밸런스 조절기를 왼쪽으로 돌리면 사운드가 Acoustimass 모듈의 왼쪽 스피커에서만 나옵니다.

• 밸런스 조절기를 오른쪽으로 돌리면 사운드가 Acoustimass 모듈의 오른쪽 스피커에서만 나옵니다.

• 밸런스 조절기를 중앙 위치에 놓으면 저음의 음악이 왼쪽이나 오른쪽에 놓았을 때와 같거나 더 큽니다.

시스템이 설명대로 반응하지 않을 경우 와이어가 양극은 양극, 음극은 음극에 올바르게 연결되었는지 확인합니다.

시스템이 여전히 올바르게 반응하지 않을 경우 8페이지의

고음으로 재생할 때 Acoustimass 시스템 자동 보호 회로가 활성화되어 전기적 스트레스 또는 과부하로부터 시스템 손상이 방지됩니다.

이 경우 볼륨이 약간 줄어드는 것을 감지할 수 있습니다. 이것은 전력 입력이 안전 수준을 초과했을 수 있음을 나타냅니다. 이 수준 또는 이

수준 이상으로 장시간 볼륨을 설정하는 것은 좋지 않습니다.8 - 한국어 문제 해결

사운드가 왜곡되거나 없을 경우 • 시스템에서 앰프 또는 수신기를 분리하고 Acoustimass

모듈을 올바르게 작동하는 다른 앰프 또는 수신기에 다시

연결합니다. 시스템이 이제 잘 작동하면 문제는 앰프 또는 수신기에 있는 것입니다.

• 앰프 또는 수신기 전원을 끄고 스피커, 모듈 및 앰프 또는 수신기 사이의 모든 연결을 확인합니다.

• 자세한 문제 해결 정보는 앰프 또는 수신기의 사용자 안내서를 참조하십시오.

수신기 또는 앰프의 스피커 채널 확인

수신기 또는 앰프의 스피커 채널 확인

스피커 중 하나에서 사운드가 나오지 않거나 왜곡될 경우 앰프 또는 수신기의 스피커 채널이 결함일 수 있습니다.

1. 앰프 또는 수신기에서 나오는 양 스피커 케이블을 분리합니다.

모듈의 L INPUTS에서 나오는 케이블을 앰프 또는 수신기의 오른쪽 스피커 단자에 다시 연결합니다.

3. 앰프 또는 수신기에서 나오는 양 스피커 케이블을 분리합니다. Acoustimass

모듈의 L INPUTS에서 나오는 케이블을 앰프 또는

수신기의 오른쪽 스피커 단자에 다시 연결합니다.

4. 앰프 또는 수신기의 밸런스 조절기를 오른쪽 끝까지 돌린 다음 전원을 켭니다. 왼쪽 스피커가 정상으로 재생될 경우 앰프 또는

수신기의 왼쪽 스피커 채널이 결함일 수 있습니다.

5. 모듈의 R INPUTS에서 나오는 케이블을 앰프 또는 수신기의 왼쪽 스피커 단자에 다시 연결하여 오른쪽 스피커 점검을 반복합니다.

주의: 반대쪽 스피커를 결함 가능성이 있는 채널에 연결하지 마십시오. 채널에 결함이 있을 경우 Acoustimass 시스템을 손상시킬 수

• 부드럽고 마른 천을 사용하여 시스템의 표면을 청소하십시오.

근처에서 스프레이를 사용하지 마십시오. 용제, 화학 물질, 또는 알코올, 암모니아 또는 연마제 성분의 세제를 사용하지 마십시오.

• 기기에 액체가 흘러 들어가지 않도록 하십시오.

• 스피커 그릴을 진공 청소기로 청소할 수 있습니다. 그릴 바로 뒤의 드라이버 손상을 방지하려면 세게 누르면 안 됩니다.

고객 서비스 센터에 문의하십시오. 포장 상자에 있는 연락처 목록을 참조하십시오.
