3 Acoustimass - 扬声器 BOSE - 免费用户手册

产品类型	立体声扬声器系统
品牌	Bose
型号	Acoustimass 3
技术	Acoustimass（深沉低音）和Direct/Reflecting®
卫星扬声器	2 个 Virtually Invisible® 系列 II 扬声器
兼容放大器功率	每声道 10 至 200 瓦（4 至 8 欧姆）
IEC 额定功率	每声道 50 瓦
阻抗	4 至 8 欧姆
包含组件	Acoustimass 模块、2 个扬声器、2 根带插头的电缆、2 根不带插头的电线、橡胶脚垫
最大电缆长度	9 米（0.75 平方毫米截面）或 14 米（1.5 平方毫米截面）
模块放置	靠墙放置，距离墙角 1.5 米，距离电视至少 0.6 米
扬声器间距	1 至 4.6 米
保护	自动过载保护电路
清洁	柔软干布；低功率吸尘器清洁网罩
电源	通过外部放大器（非自供电）
保修	有限保修，详情见注册卡上的条款
回收	请勿丢弃在生活垃圾中；送至收集中心
壁挂安装	可使用可选套件（壁挂支架、桌面或落地支架）
兼容性	立体声放大器和调谐器
认证	符合 1999/5/EC 指令

常见问题 - 3 Acoustimass BOSE

如何将扬声器连接到 Acoustimass 模块？

使用随附的扬声器电缆。将 L 插头插入左侧扬声器，R 插头插入右侧扬声器，标签朝下。将另一端连接到模块上相应的 OUTPUTS TO CUBE SPEAKERS 端子（L 或 R）。

如何将 Acoustimass 模块连接到我的放大器？

使用随附的不带插头的扬声器电线。将带环的电线连接到模块上 INPUTS FROM AMP OR RECEIVER（L 和 R）输入端的正极（+）端子，将不带环的电线连接到负极（-）端子。将另一端连接到放大器上对应的端子。

推荐使用多大功率的放大器？

该系统兼容 每声道 10 至 200 瓦、阻抗为 4 至 8 欧姆 的放大器。IEC 额定功率为每声道 50 瓦。

如何检查系统是否正常工作？

打开放大器电源。将平衡调节至左侧：声音应仅来自模块和左侧扬声器。右侧：模块和右侧扬声器。居中：低音应相同或更强劲。

如果没有声音或声音失真怎么办？

断开放大器，并将模块重新连接到另一个正常工作的放大器。如果问题仍然存在，请检查所有电缆和极性。请参阅手册中的 故障排除 部分。

如何清洁扬声器和模块？

使用柔软干布。对于网罩，建议使用低功率吸尘器。请勿使用溶剂、化学品或含有酒精或氨水的液体。

将 Acoustimass 模块放在哪里可以获得最佳低音效果？

将模块靠墙放置，距离墙角 1.5 米。靠近墙角可增强低音。距离电视至少 0.6 米 以避免磁干扰。

扬声器可以壁挂安装吗？

是的，扬声器可以安装在壁挂支架、桌面支架或落地支架上（套件单独出售）。请勿使用其他任何支架来固定扬声器。

自动保护电路是什么意思？

在高音量时，保护电路会启动以防止损坏。音量会略微降低，表示声功率已超过安全水平。建议不要超过此水平。

如何联系 Bose 客户服务？

请参阅包装箱内的地址列表。您也可以访问 Bose 网站了解更多信息。请保留您的序列号和发票。

用户手册 3 Acoustimass BOSE

A. 1
B. 1
C. 用基因型为 AaBb 的小麦分别进行连续自交和随机交配,得到 N 种基因型为 A、B、c 的个体,再利用基因型为 Aa的纯合子进行连续自交和随机交配。

nnaaannnnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

#

Aocustimass

Aocustimass
- 1
-

nannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

：此期是自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自

Acoustimass

Goody

S形封写有12

△司贝贝贝贝2

士S樂藥則國贝贝贝，，，，，，，，，，，，，，，，

Acoustimass®모hd	·多媒体将能够从1.5m内调到高亮度的色彩，从而在任何情况下都能显示。请在使用前先检查一下是否已经安装了多媒体设备。
	·在任何情况下都可使用多媒体设备，如电脑、手机等。请在使用前先检查一下是否已经安装了多媒体设备。
	·多媒体设备的使用需要经过适当的设置才能使用。请在使用前先检查一下是否已经安装了多媒体设备。
Sprinter	·Sprinter将可以从1~4.6m开始进行播放。请在使用前先检查一下是否已经安装了Sprinter设备。

人

1. 原式 S-1000 用式 S-1000 用式 S-1000 用式 S-1000 用式 S-1000 用式 S-1000 用式 S-1000 用式 S-1000 用式 S-1000 用式 S-1000 用式 S-1000 用式 S-1000 用
2. OJnKsSfKrKeIbIeRcRgPrrerEaIaIeHahdOIOH HaeYrnnKsSfKrEeHseH

Acoustimass3

Acoustimass5

孕的：蒙中头于不思机用士和可间，自土，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山，山

1. 原点S形器的反面角Acoustimass多角形的L(原角)OUTPUTSTOCUBE SPEAKERS当相间，

A. 五社がはいのと伊人を呎国(+) 十者(晉相)五社が有也)上
B. 五社如能不的可有而为国（+）于自（在成名，五社如能有国）

1. OJnOeSsFJIeKIeIeBaeDaeHdAe3eBaeR(0JnOe)JdAeEaeJHae

串用

Bose.com

孕的：土司则到当中击有之，如上。

A. 田社が有言は西店山人用部法的L(倒)的的的
B. 五社人能不的和子以有成的
C. 甲、乙、丙、丁四人分别对同一事项进行投票表决,并分别在议案4、5、6和7上投赞成票、反对票、弃权票。

1. 2

A. 马蹄的信用期：当户L(杀)当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，当用，
B. 马隆的“默”字L(韵)当在“歌”字上写在“歌”字上。
C. Acoustimass 云的 人 载 于 R(云) 有 无 电 元 无 不 有 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无 无关

求

• 區者，而之的，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之，如之
• Sππππππππππππππππππππππππππππππππππππππππππππππππππππππππ

iis

Acoustimasse*MoueTnEeIeKTeiSsTeEeNgEeH

• 甲元的普联斯主格能用到，可
• 發限式主對程之二元的，或可
• 胎城主终日中重自，

SsTtI 8

자道路上您将帮助您实现您的理想

音云运自，造，当Aocustimasss自动备有动为自击成，前，其，之，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，。

K

注释：

목재 해荚GBTASF

사운드가 기재에 기재내 doesn't 을 겨고.

• CSISt确保서 이트违法行为 수신기 를 본 을 过 后 进行 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 不过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过高 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 这 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 過 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 过 >

SupsiHJIeNnEaFIOIeNtiofIOIeNTHO

上司中

1. 甲乙丙丁是水仙子里面，那么水仙子里面水仙子都是水的吗？
   2.Acoustimass 串 乌的LINPUTS表，下云有子的开的，是的，
2. 电元在云机上，自云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云
3. 甲在 上的 的 的 的 的 的 的 的 的 的 的 的 的 1 的 的 的 的 的 的 的 的 的 的 的
4. 5.1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

朝社

• ト連を和、マに用者、山はの反面用。
  ·社士格国击者上法贝以用有当目事也。
• 好用的代码都可以使用，但最好使用代码来编写。
• トスフリルは同通海空の上人。

高圏街比利斯電廠

季告之歌日海一Bose@和贝斯电国的有信自。

朝

K

此中，重置的为重置后，重置后的为重置后。

海韓生

4~8號詠誠的汯身之在藥印與海

10~100万/月/年

IEC 5073-2:2016

waioer

[ \text{查} ]

此标志表示本产品不得作为生活垃圾丢弃，必须送至相关回收部门循环利用。适当的处理和回收有助于保护自然资源、人类健康以及自然环境。想了解更多有关本产品和回收的信息，请与当地民政部门、处理服务部或购买本产品的商店联系。

BoseCorporation在此声明，本产品严格遵守1999/5/EC指令和其他所有适用的欧盟指令要求中的基本要求和其他相关规定。您可以从www.Bose.com/compliance找到完整的符合声明。

有毒或有害物质或元素的名称及成分
零件名称	有毒或有害物质和元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板 X00000
金属零件 X0000
塑料零件 0	00	000
扬声器 X00000
线缆 X00000
0:表示此零件中所有同类物质包含的有毒或有害物质低于 SJ/T 11363-2006 中的限定要求。
X:表示此零件使用的同类物质中至少有一种包含的有毒或有害物质高于 SJ/T 11363-2006 中的限定要求。

请填写以下内容，留作记录。

序列号位于 Acoustimass 低音箱连接器面板上。

序列号：

型号：

购买日期：

请将收据连同本用户指南保存在一起。

©2015 Bose Corporation。未经书面许可，不得复制、修改、发行或以其它方式使用本资料的任何部分。

2-筒体中文

目录

简介

关于您的 Bose Acoustimass立体声扬声器系统 4

系统功能 4

打开系统包装 4

安装

布局原则 5

系统布局示例 5

将扬声器连接至Acoustimass低音箱 6

安装扬声器 6

将Acoustimass低音箱连接到您的接收器或扩音器 7

在插入您的接收器或扩音器之前 7

检查系统 7

了解自动化系统保护 7

维护与保养

故障诊断 8

检查您的接收器或扩音器通道 8

清洁 8

8

有限质保 8

技术信息

兼容性 9

用线推荐 9

简介

关于您的 Bose® Acoustimass® 立体声扬声器系统

Bose Acoustimass立体声扬声器系统可利用小型高性能扬声器营造出宽阔的真正声道环绕立体声，无论内容、音频源或房间布局如何，都能展现一致的音频性能。

系统功能

• Bose Acoustimass 扬声器技术为您提供全天然的音频性能。
• 隐藏的 Acoustimass 低音箱可实现震撼的低音效果。
• 扬声器可安装在墙壁、台式支架或落地支架上（套件另售）。

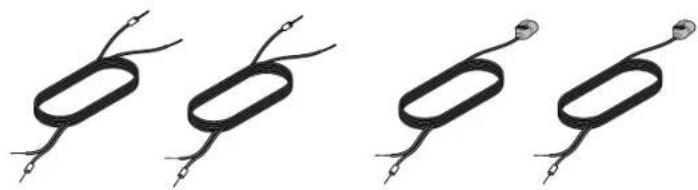

打开系统包装

小心地拆开包装箱并确认是否含有以下部件：

警告：本产品含有磁性材料。如果怀疑此产品会影响植入医疗设备的运行，请咨询医生。

Acoustimass低音箱 橡胶垫 (2)根扬声器线 (2)根扬声器连接线

Acoustimass5系统

Acoustimass3系统

(2)个Direct/Reflecting系列Ⅱ扬声器

(2)个 Virtually Invisible 系列 II 扬声器

注意：如果系统部分损坏，请勿使用。请联系 Bose 授权经销商或 Bose 客户服务处。请参阅包装箱内的联系方式列表。

布局原则

将系统放于金属柜之外并远离金属柜、其他音频/视频组件和直接热源。

Acoustimass® 低音箱	·将低音箱放到离墙角5ft.(1.5m)内的橡胶垫上。若要增加低音,可将低音箱移到离墙角更近的位置。 ·选择稳定、平坦的表面。振动会导致低音箱移动,尤其在光滑表面(大理石、玻璃或高度抛光的木材)上,这种情况特别突出。 ·开口和墙壁至少要保留2ft.(50mm)的距离。 ·与电视的距离至少应为2ft.(0.6m),以免对电视图像产生磁场干扰。如果仍存在干扰,请将其移至更远一点的位置。
扬声器 ·扬声器间距3	-15 ft.(1-4.6m)。 ·扬声器与CRT(显像管)电视机至少要有6in.(150mm)的距离。

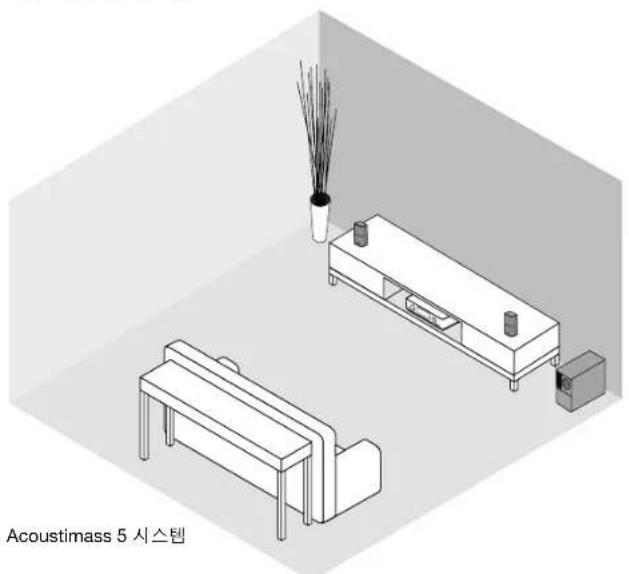

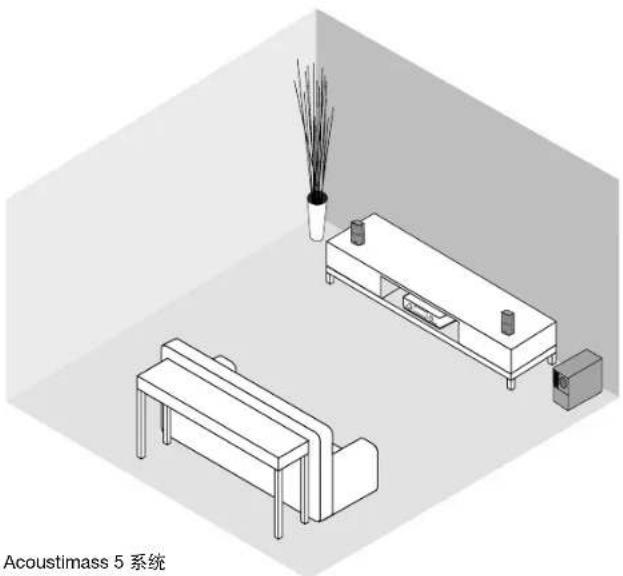

系统布局示例

注意：将橡胶垫安装到 Acoustimass 低音箱以保护地板不受磨损。

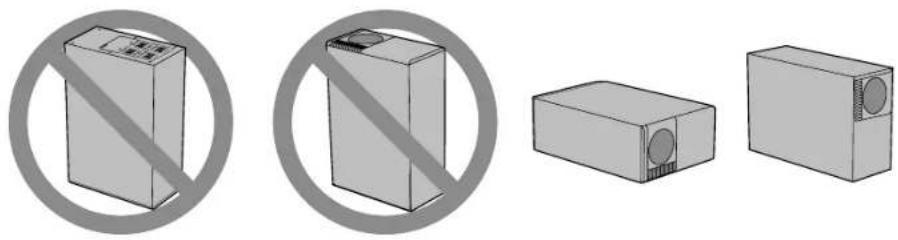

小心：使用时切勿将 Acoustimass 低音箱放到其前或后面板上。

安装

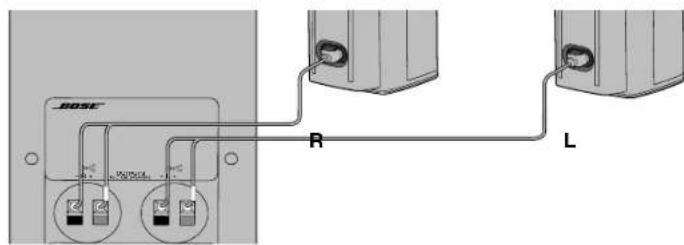

将扬声器连接至 Acoustimass 低音箱

使用随附的两根扬声器连接线将扬声器连接到 Acoustimass 低音箱。

小心：连接前关闭并拔出所有组件。

1. 将左扬声器连接线的L插头插入左扬声器，标签面朝下。
2. 将右扬声器连接线的 R 插头插入右扬声器，标签面朝下。

Acoustimass3系统

Acoustimass5系统

小心：切勿将扩音器或接收器直接连接到扬声器。将扬声器连接到Acoustimass低音箱以避免损坏系统。

3.将左扬声器另一端连接到Acoustimass低音箱连接器面板的L（左）OUTPUTSTOCUBE SPEAKERS接头。

A. 将有标记的线插入正极 (+) 接头（有红色标记）。
B. 将无标记的线插入负极 (-) 接头 (有黑色标记)。

1. 对右扬声器连接线重复步骤3，将其线连接到R（右）接头。

安装扬声器

您可以将系统扬声器放在壁挂式托架、台式支架或落地支架上。您可使用额外的扬声器线和 Bose 连接器增加扬声器和 Acoustimass 低音箱之间的距离。要购买这些配件，请联系您当地的 Bose 经销商或访问 www.Bose.com

小心：请勿使用任何其它五金件来安装扬声器。

将 Acoustimass® 低音箱连接到您的接收器或扩音器

无插头的扬声器线可将 Acoustimass 低音箱连接到您的接收器或扩音器。您的扬声器系统可与每通道 10 至 200 瓦且阻抗为 4 至 8 欧的接收器或扩音器配合使用。请参见您的接收器或扩音器的用户指南。

小心：错误接线会导致低音输入少甚至没有，而且可能损坏系统。

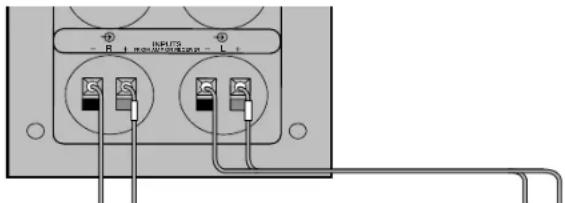

1. 将扬声器线连接到 Acoustimass 低音箱后面板的 INPUTS FROM AMP OR RECEIVER 接头：

A. 将有标记的线连接到 L（左）输入接头对的正极 (+) 。
B. 将无标记的线连接到 L（左）输入接头对的负极(-)。
C. 对 R（右）输入接头对重复步骤 A 和 B。

1. 将线的另一端连接到扩音器或接收器的扬声器端。

A. 将连接到 L（左）低音箱接头对的有标记线连接到扩音器或接收器上的 LEFT 正极 (+) 接头。
B. 将连接到 L（左）低音箱接头对的无标记线连接到扩音器或接收器上的 LEFT 负极 (-) 接头。
C. 对连接到 R（右）Acoustimass 低音箱输入接头对的线和扩音器或接收器上的 RIGHT 输入接头对重复步骤 A 和 B。

在插入您的接收器或扩音器之前：

• 确保任何接头上的任何线束不会与其他接头产生摩擦。这种“桥接”线会导致短路并损坏您的接收器或扩音器。
• 检查所有连接以避免损坏您的扬声器。确保扬声器已连接到低音箱且未直接连接到扩音器或接收器。

检查系统

接通 Acoustimass 低音箱电源后，您的系统应该会有相应的反应：

• 扩音器上的平衡控制转到左侧时，仅 Acoustimass 低音箱和左扬声器能发出声音。
• 扩音器上的平衡控制转到右侧时，仅Acoustimass低音箱和右扬声器能发出声音。
• 平衡控制在中间位置时，低音音乐的声音应该与平衡控制在左侧或右侧时相同，或者更高。

如果您的系统与所叙反应不一样，请检查所有线是否进行了正确的正极到正极和负极到负极的连接。如果您的系统仍然无法正确运行，请参见第8页上的“故障诊断”。

了解自动化系统保护

使用高音量播放时，您的 Acoustimass 系统会激活自动保护电路以避免电应力或过载损坏系统。发生这种情况时，您可能会注意到音量略有下降。这表示功率输入可能已超过安全水平。建议不要长时间把音量设置在此水平上或更高。

维护与保养

故障诊断

问题 措施
失真或无声音	·断开扩音器或接收器与系统的连接,将 Acoustimass® 低音箱连接到另一个正常运行的扩音器或接收器。如果系统恢复正常运行,则您的扩音器或接收器上可能出现问题。 ·关闭扩音器或接收器,检查扬声器、低音箱和扩音器或接收器之间的所有连接。 ·更多诊断信息请参见您的扩音器或接收器的用户指南。 ·请参阅“检查您的接收器或扩音器通道”。

检查您的接收器或扩音器通道

如果一个扬声器不播放或听起来有失真，则您的扩音器或接收器的扬声器通道可能有缺陷。

1. 从扩音器或接收器上断开两根扬声器连接线的连接。
   2.将连接线重新从Acoustimass®低音箱的LINPUTS连接到扩音器或接收器的右扬声器通道。
2. 从扩音器或接收器上断开两根扬声器连接线的连接。将连接线重新从 Acoustimass 低音箱的 INPUTS 连接到扩音器或接收器的右扬声器通道。
3. 将扩音器或接收器的平衡控制设置到最右侧，然后打开电源。如果左扬声器现在运行正常，则您的扩音器或接收器的左扬声器通道可能有缺陷。
   5.再将连接线从低音箱的RINPUTS连接到接收器的左扬声器接头，检查右扬声器。

小心：切勿将另一个扬声器连接到可能存在缺陷的通道。如果通道有缺陷，则它可能会损坏您的 Acoustimass 系统。

清洁

• 使用干燥的软布清洁系统表面。
• 请勿在系统附近使用喷雾剂。请勿使用任何溶剂、化学品或含酒精、氨水、研磨剂的清洁剂。
• 切勿让液体进入任何开口。
• 您可使用真空吸尘器清除扬声器栅格中的灰尘。为避免损坏栅格正后方的驱动器，请仅使用低压。

客户服务处

如需其他帮助，联系 Bose® 客户服务。请参阅包装箱内的联系方式列表。

有限质保

系统受有限担保保护。包装箱中随附的产品登记卡上提供了有限质保的详细内容。有关如何登记的说明，请参见产品注册卡。未进行注册并不影响您的有限质保权利。

本产品提供的保修信息并不适用于澳大利亚或新西兰。有关澳大利亚和新西兰的保修信息，请浏览www.bose.com.au/warranty或www.bose.co.nz/warranty。

兼容性

兼容4-8欧接收器或扩音器

兼容每通道10-100欧的接收器或扩音器

IEC评级：每通道50瓦

用线推荐

以最大频率响应偏差 ± 0.5dB 为准。

规格 长度
\( {18}\left( {{0.75}{\mathrm{\;{mm}}}^{2}}\right) \)	最长 30 ft (9 m)
\( {16}\left( {{1.5}{\mathrm{\;{mm}}}^{2}}\right) \)	最长 45 ft (14 m)

監管資訊

此標誌表示本產品不得作為生活垃圾丟棄，必須送至相關回收部門循環利用。適當的處理和回收有助於保護自然資源、人類健康以及自然環境。想了解更多有關本產品和回收的資訊，請與當地民政部門、處理服務部或購買本產品的商店聯絡。

BoseCorporation在此聲明本產品嚴格遵守1999/5/EC指令和其他所有適用於歐盟指令要求中的基本要求和其他相關規定。您可以從www.Bose.com/compliance找到完整的符合聲明。

有毒或有害物质或元素的名稱及成分
零件名稱	有毒或有害物质或元素
	鉛(Pb)	汞(Hg)	鎘(Cd)	六價路(CR(VI))	多溴化聯苯(PBB)	多溴二苯醚(PBDE)
列印電路板 X00000
金屬零件 X00000
塑膠零件 0	000	000
搖聲器 X00000
連接線 X00000
0:表示此零件中所有同類物質包含的有毒或有害物質低於 SJ/T 11363-2006 中的限定要求。
X:表示此零件使用的同類物質中至少有一種包含的有毒或有害物質高於 SJ/T 11363-2006 中的限定要求。

請填寫以下內容，留作記錄。

序號位於Acoustimass低音箱連接器面板上。

序號：

型號：

購買日期：

請將收據連同本使用者指南儲存在一起：

目錄

简介

關於您的 Bose Acoustimass立體聲揚聲器系統 4

系统功能 4

打開系統包裝 4

安装

1. 布局原則 5

系統佈局示例 5

將揚聲器連接至Acoustimass低音箱 6

6

將Acoustimass低音箱連接到您的接收器或擴音器 7

在插入您的接收器或扩音器之前 7

检查系統 7

了解自動化系統保護 7

維護與保養

疑难排解 8

检查您的接收器或扩音器通道 8

清潔 8

客户服務處 8

有限質保 8

技術資訊

相容性 9

用線推薦 9

简介

關於您的 Bose® Acoustimass® 立體聲揚聲器系統

Bose Acoustimass 立體聲揚聲器系統可利用小型高效能揚聲器營造出寬闊的真正聲道環繞立體聲，無論內容、音訊源或房間佈局如何，都能表現一致的音訊性能。

系統功能

• Bose Acoustimass 揚聲器技術為您提供全天然的音訊效能。
• 隐藏的 Acoustimass 低音箱可實現震撼的低音效果。
• 揭聲器可安裝在牆壁、台式支架或落地支架上（套件另售）。

打開系統包裝

小心地拆開包裝箱並確認是否含有以下部件：

警告：本產品含有磁性材料。如果懷疑此產品會影響植入醫療設備的運行，請諮詢醫生。

(2)個Direct/Reflecting系列II揚聲器

Acoustimass3系統

(2) 個 Virtually Invisible 系列 II 揭聲器

備註：如果系統部分損壞，請勿使用。請聯絡 Bose 授權經銷商或 Bose 客戶服務處。請參閱包裝箱內的連絡方式清單。

佈局原則

將系統放於金屬櫃之外並遠離金屬櫃、其他音訊/視訊元件和直接熱源。

Acoustimass® 低音箱	將低音箱放到離牆角5ft.(1.5m)內的橡膠墊上。若要增加低音,可將低音箱移到離牆角更近的位置。 選擇穩定、平坦的表面。振動會導致低音箱移動,在光滑表面(大理石、玻璃或高度拋光的木材)上,這種情況特別突出。 開口和墻壁至少要保留2ft.(50mm)的距離。 與電視的距離至少應為2ft.(0.6m),以免對電視影像產生礦場干擾。如果仍存在干擾,請将其移至更遠一點的位置。
揚聲器●揚聲器間距3	-15ft.(1-4.6m)。 ●揚聲器與CRT(顯像管)電視機至少要有6in.(150mm)的距離。

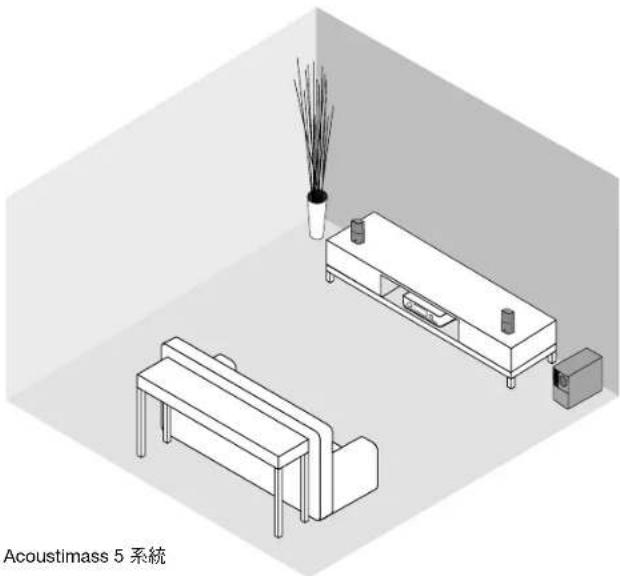

系統佈局示例

備註：將塑膠墊安裝到 Acoustimass 低音箱以保護地板不受磨損。

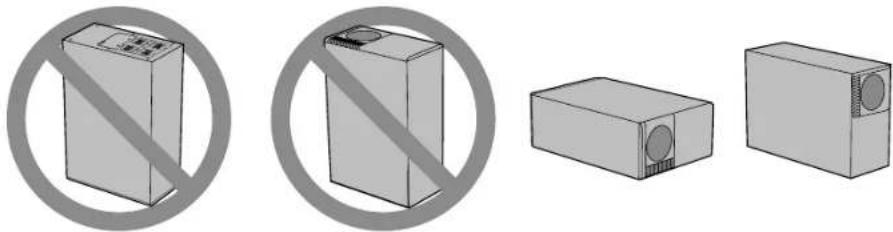

小心：使用时切勿將 Acoustimass 低音箱放到其前或後面板上。

安装

將揚聲器連接至 Acoustimass 低音箱

使用隨附的兩根揚聲器連接線將揚聲器連接到Acoustimass低音箱。

小心：連接前關閉並拔出所有元件。

1. 將左揚聲器連接線的L插頭插入左揚聲器，標籤面朝下。
2. 將右揚聲器連接線的R插頭插入右揚聲器，標籤面朝下。

Acoustimass3系統

Acoustimass5系統

小心：切勿將擴音器或接收器直接連接到揚聲器。將揚聲器連接到 Acoustimass 低音箱以避免損壞系統。

1. 將左揚聲器另一端連接到 Acoustimass 低音箱連接器面板的 L（左）OUTPUTSTO CUBE SPEAKERS 接頭。

A. 將有標記的線插入正極 (+) 接頭 (有紅色標記)。
B. 將無標記的線插入負極(-)接頭（有黑色標記）。

4.對右揚聲器連接線重複步驟3，將其線連接到R（右）接頭。

安装揚聲器

您可以將系統揚聲器放在壁裝托架、台式支架或落地式支架上。您可使用額外的揚聲器線和 Bose 連接器增加揚聲器和 Acoustimass 低音箱之間的距離。要購買這些配件，請連絡您當地的 Bose 經銷商或瀏覽 www.Bose.com

小心：請勿使用任何其它五金件來安裝揚聲器。

將 Acoustimass® 低音箱連接到您的接收器或擴音器

無插頭的揚聲器線可將 Acoustimass 低音箱連接到您的接收器或擴音器。您的揚聲器系統可與每通道 10 至 200 瓦且阻抗為 4 至 8 欧的接收器或擴音器配合使用。請參見您的接收器或擴音器的使用者指南。

小心：錯誤接線會導致低音輸入少甚至沒有，而且可能損壞系統。

1. 將揚聲器線連接到 Acoustimass 低音箱後面板的 INPUTS FROM AMP OR RECEIVER 接頭：

A. 將有標記的線連接到 L（左）輸入接頭對的正極 (+)
B. 將無標記的線連接到 L（左）輸入接頭對的負極 (-) 。
C.對R（右）輸入接頭對重複步驟A和B。

1. 將線的另一端連接到擴音器或接收器的揚聲器端。

A. 將連接到 L（左）低音箱接頭對的有標記線連接到擴音器或接收器上的 LEFT 正極 (+) 接頭。
B. 將連接到 L（左）低音箱接頭對的無標記緣連接到擴音器或接收器上的 LEFT 負極(-) 接頭。
C.對連接到R（右）Acoustimass低音箱輸入接頭對的線和擴音器或接收器上的RIGHT輸入接頭對重複步驟A和B。

在插入您的接收器或扩音器之前：

·確保任何接頭上的任何線束不會與其他接頭產生摩擦。這種「橋接」線會導致短路並損壞您的接收器或擴音器。
- 檢查所有連接以避免損壞您的揚聲器。確保揚聲器已連接到低音箱且未直接連接到擴音器或接收器。

檢查系統

接通Acoustimass低音箱電源後，您的系統應該會有相應的反應：

• 擢音器上的平衡控制轉到左側時，僅Acoustimass低音箱和左揚聲器能發出聲音。
• 擬音器上的平衡控制轉到右側時，僅 Acoustimass 低音箱和右揚聲器能發出聲音。
• 平衡控制在中間位置時，低音音樂的聲音應該與平衡控制在左側或右側時相同，或者更高。

如果您的系統與所描述反應不一樣，請檢查所有線是否進行了正確的正極到正極和負極到負極的連接。若您的系統仍然無法正確運行，請參見第8頁上的「疑難排解」。

了解自動化系統保護

使用高音量播放时，您的Acoustimass系统會啟用自動保護電路以避免電應力或超載損壞系統。發生這種情況時，您可能會注意到音量略有下降。這表示功率輸入可能已超過安全水平。建議不要長時間把音量設定在此水平上或更高。

維護與保養

疑难排解

問題 措施
失真或無聲音	• 斷開擴音器或接收器與系統的連接，將 Acoustimass 低音箱連接到另一個正常運行的擴音器或接收器。若系統恢復正常運行，則您的擴音器或接收器上可能出现問題。 • 關閉擴音器或接收器，檢查揚聲器、低音箱和擴音器或接收器之間的所有連接。 • 更多診斷資訊請參見您的擴音器或接收器的使用者指南。 • 請參閱「檢查您的接收器或擴音器通道」。

檢查您的接收器或擴音器通道

若一個揚聲器不播放或聽起來有失真，則您的擴音器或接收器的揚聲器通道可能有缺陷。

1. 從擴音器或接收器上斷開兩根揚聲器連接線的連接。
2. 將連接線重新從 Acoustimass 低音箱的 L INPUTS 連接到擴音器或接收器的右揚聲器通道。
3. 從擴音器或接收器上斷開兩根揚聲器連接線的連接。將連接線重新從 Acoustimass 低音箱的 INPUTS 連接到擴音器或接收器的右揚聲器通道。
4. 將擴音器或接收器的平衡控制設定到最右側，然後打開電源。若左揚聲器現在運行正常，則您的擴音器或接收器的左揚聲器通道可能有缺陷。
5. 再將連接線從低音箱的 R INPUTS 連接到接收器的左揚聲器接頭，檢查右揚聲器。

小心：切勿將另一個揚聲器連接到可能存在缺陷的通道。若通道有缺陷，則它可能會損壞您的 Acoustimass 系統。

清潔

• 使用乾燥的軟布清潔系統表面。
  ·請勿在系統附近使用噴霧劑。請勿使用任何溶劑、化學品或含酒精、氨水、研磨劑的清潔劑。
  ·請勿讓液體進入任何開口。
  ·您可使用真空吸塵器清除揚聲器柵格中的灰塵。為避免損壞柵格正後方的驅動器，請僅使用低壓。

客戶服務處

如需其他說明，連絡 Bose 客戶服務。請參閱包裝箱內的連絡方式清單。

有限質保

系統受有限擔保保護。包裝箱中隨附的產品登記卡上提供了有限質保的詳細內容。有關如何登記的說明，請參見產品註冊卡。未進行註冊並不影響您的保修期權利。

本產品提供的保修資訊並不適用於澳大利亞或紐西蘭。有關澳大利亞和紐西蘭的保修資訊，請瀏覽www.bose.com.au/warranty或www.bose.co.nz/warranty。

相容性

相容4-8歇接收器或扩音器

相容每通道10-100欧的接收器或扩音器

IEC 計級：每通道 50 瓦

用線推薦

以最大頻率回應偏差 ± 0.5dB 為準。

規格 長度
18(0.75平方公憓) 最長30ft	(9m)
16(1.5平方公憓) 最長45ft	(14m)

規制に題す的情報

C

注意：誤了方法以配線者上、低音小之大、末了<間之不加的三、場合中，可。可能性要

保证的内容或条件可于本协议生效之日起30日内，支付给甲方的货款。

周波数特性的最大偏差 ± 0.5dB 要基準上。
