PK301 - 휴대용 프로젝터 OPTOMA - 무료 사용 설명서

제품 유형	휴대용 프로젝터
브랜드	OPTOMA
모델	PK301
전원	리튬이온 충전지 + AC 어댑터 (DC 입력)
배터리 사용 시간	약 2시간 (사용 환경에 따라 다름)
충전 시간	최대 2.5시간 (프로젝터 꺼짐 상태)
기본 해상도	854 x 480 (WVGA) (최대 1280 x 768 지원)
입력 소스	VGA, 컴포지트 AV, microUSB, microSD 카드 (최대 32GB), 내장 메모리
지원되는 멀티미디어 형식	비디오: MP4, AVI, MOV, FLV, 3GP, MKV (컨테이너를 통해); 오디오: MP3, WMA, AAC, FLAC, OGG; 이미지: JPEG, BMP; 문서: Word, Excel, PowerPoint, PDF
투사 거리	0.245m ~ 3.215m
화면 크기 (대각선)	최대 66인치 (약 1.68m)
내장 스피커	예
무게	약 0.5kg
유지 관리 및 청소	부드러운 마른 천으로 청소; 환기구를 막지 마십시오
안전 지침	습기나 비에 노출하지 마십시오; 빔을 직접 바라보지 마십시오; 통풍이 잘 되는 곳에 설치하십시오; 주변 온도 5~35°C
제공되는 부품 및 액세서리	AC 어댑터, VGA 케이블, USB 케이블, AV 케이블, 배터리, 휴대용 가방, 빠른 시작 가이드
수리 가능성	직접 열거나 수리하지 마십시오; 판매점 또는 공인 서비스 센터에 문의하십시오
펌웨어 업데이트	microSD 카드를 통해 (OPTOMA 웹사이트에서 다운로드)
일반 정보	LED 휴대용 프로젝터, iPod/iPhone 호환, Office 및 PDF 문서 읽기 가능

자주 묻는 질문 - PK301 OPTOMA

프로젝터를 켜고 끄는 방법은 무엇인가요?

전원 버튼(☐)을 3초 동안 눌러 장치를 켜거나 끕니다.

배터리를 충전하는 방법은 무엇인가요?

AC 어댑터를 프로젝터의 DC 입력에 연결하세요. 충전 중에는 LED 표시등이 주황색으로 켜지고 충전이 완료되면 녹색으로 바뀝니다. 완전 충전에는 약 2.5시간이 소요됩니다. 배터리를 충전하려면 프로젝터가 꺼져 있어야 합니다.

컴퓨터를 프로젝터에 연결하는 방법은 무엇인가요?

제공된 VGA 케이블을 사용하세요. 프로젝터의 VGA 포트와 컴퓨터의 VGA 출력에 연결하세요. 프로젝터를 켠 다음 컴퓨터를 켜세요. USB 케이블을 사용하여 내장 메모리나 microSD 카드로 파일을 전송할 수도 있습니다.

microSD 카드에서 비디오를 재생하는 방법은 무엇인가요?

microSD 카드를 해당 슬롯에 삽입하세요(금색 접점이 아래로 향하게). 홈 메뉴에서 비디오를 선택한 다음 소스로 MicroSD 카드를 선택하세요. 파일을 탐색하고 확인을 눌러 재생을 시작하세요.

초점을 조정하는 방법은 무엇인가요?

렌즈에 있는 초점 링을 돌려 선명한 이미지가 나올 때까지 조정하세요.

이미지가 거꾸로 표시되면 어떻게 해야 하나요?

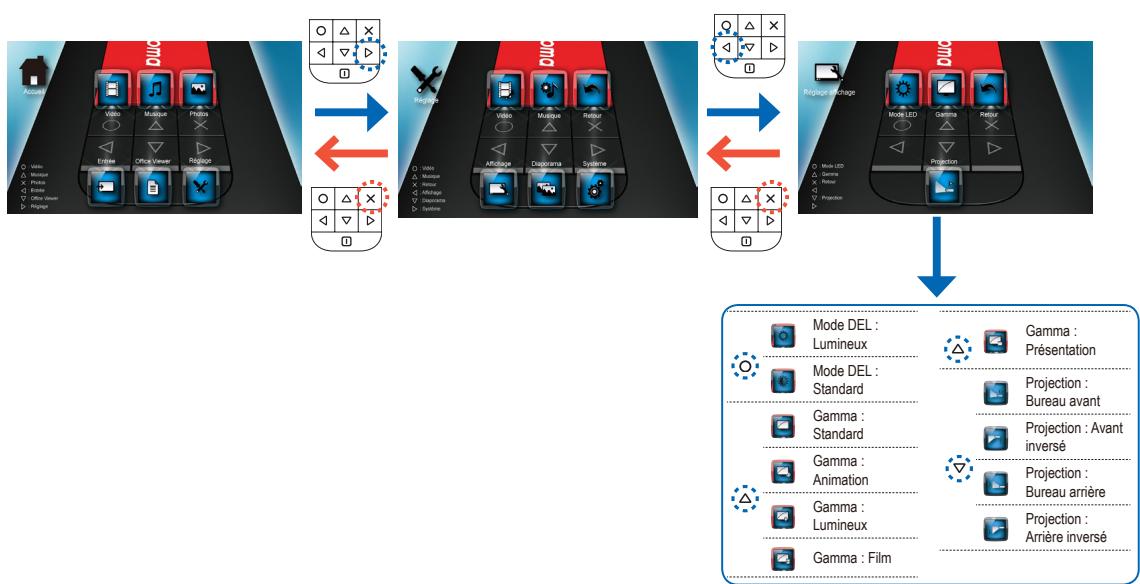

설정 > 디스플레이 > 프로젝션 메뉴로 이동하여 올바른 방향(예: 책상 투사)을 선택하세요.

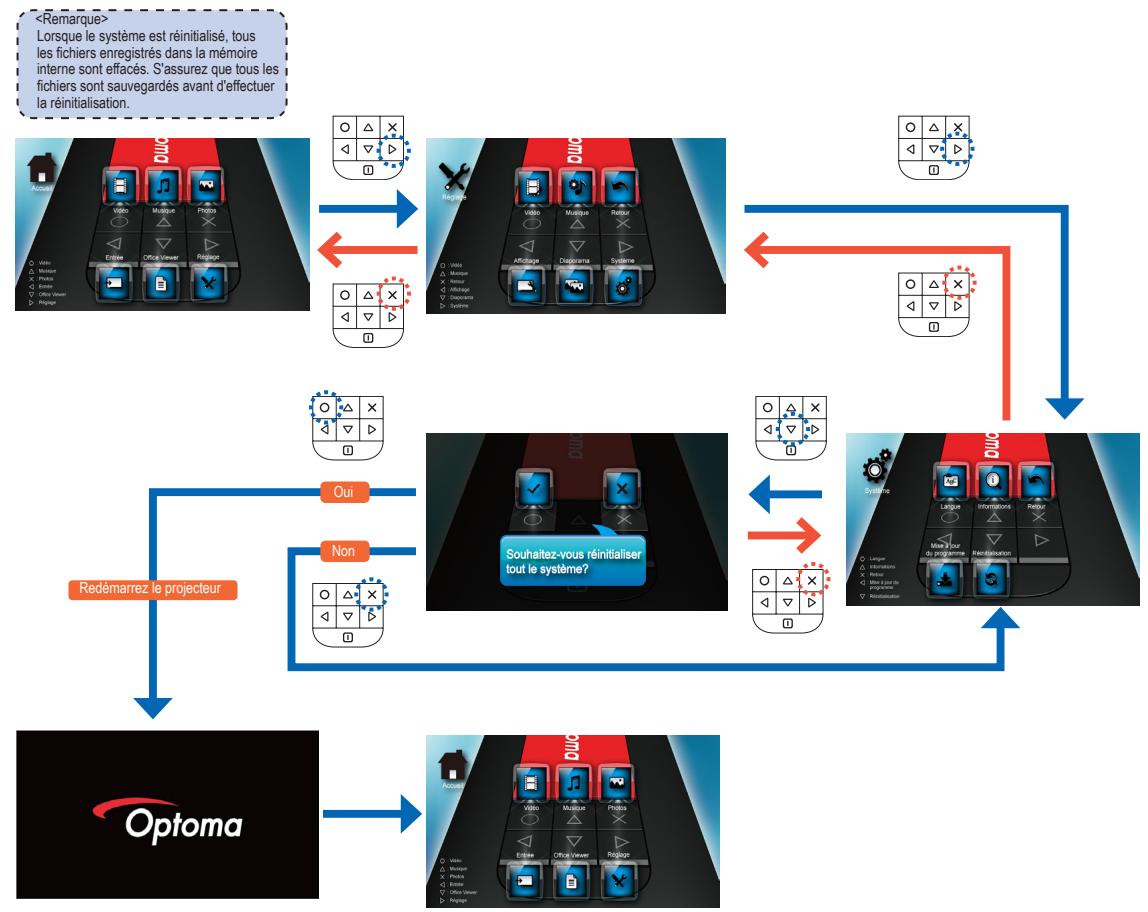

프로젝터를 초기화하는 방법은 무엇인가요?

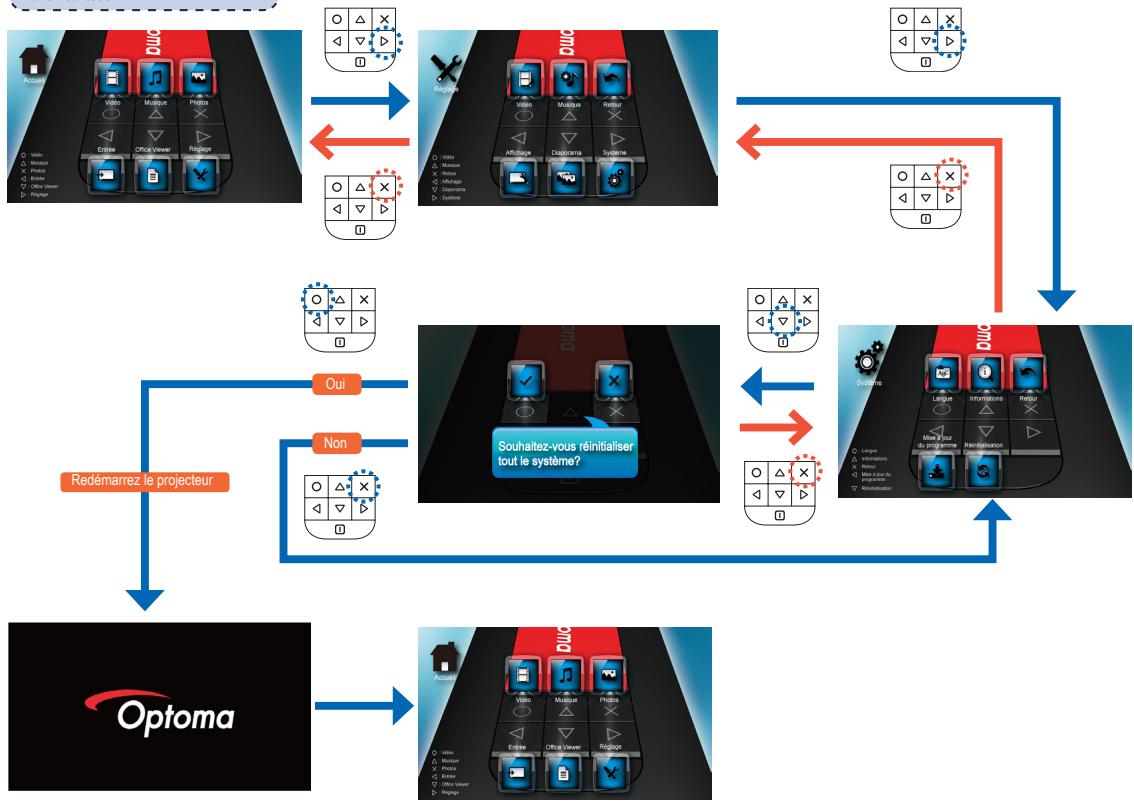

초기화 메뉴를 통해 초기화할 수 있습니다(내부 파일 모두 삭제) 또는 클립으로 리셋 버튼(작은 구멍)을 눌러 콜드 리부트를 할 수 있습니다.

LED 표시등이 빨간색으로 깜빡이면 어떻게 해야 하나요?

이는 과열을 나타냅니다(온도 >80°C). 프로젝터를 끄고 통풍이 잘되는 곳에서 식힌 후 다시 켜세요. 문제가 지속되면 애프터 서비스에 문의하세요.

충전 중에 프로젝터를 사용할 수 있나요?

아니요, 프로젝터가 켜져 있을 때는 배터리가 충전되지 않습니다. 충전하려면 먼저 프로젝터를 끄세요. 충전은 냉각 후 자동으로 시작됩니다.

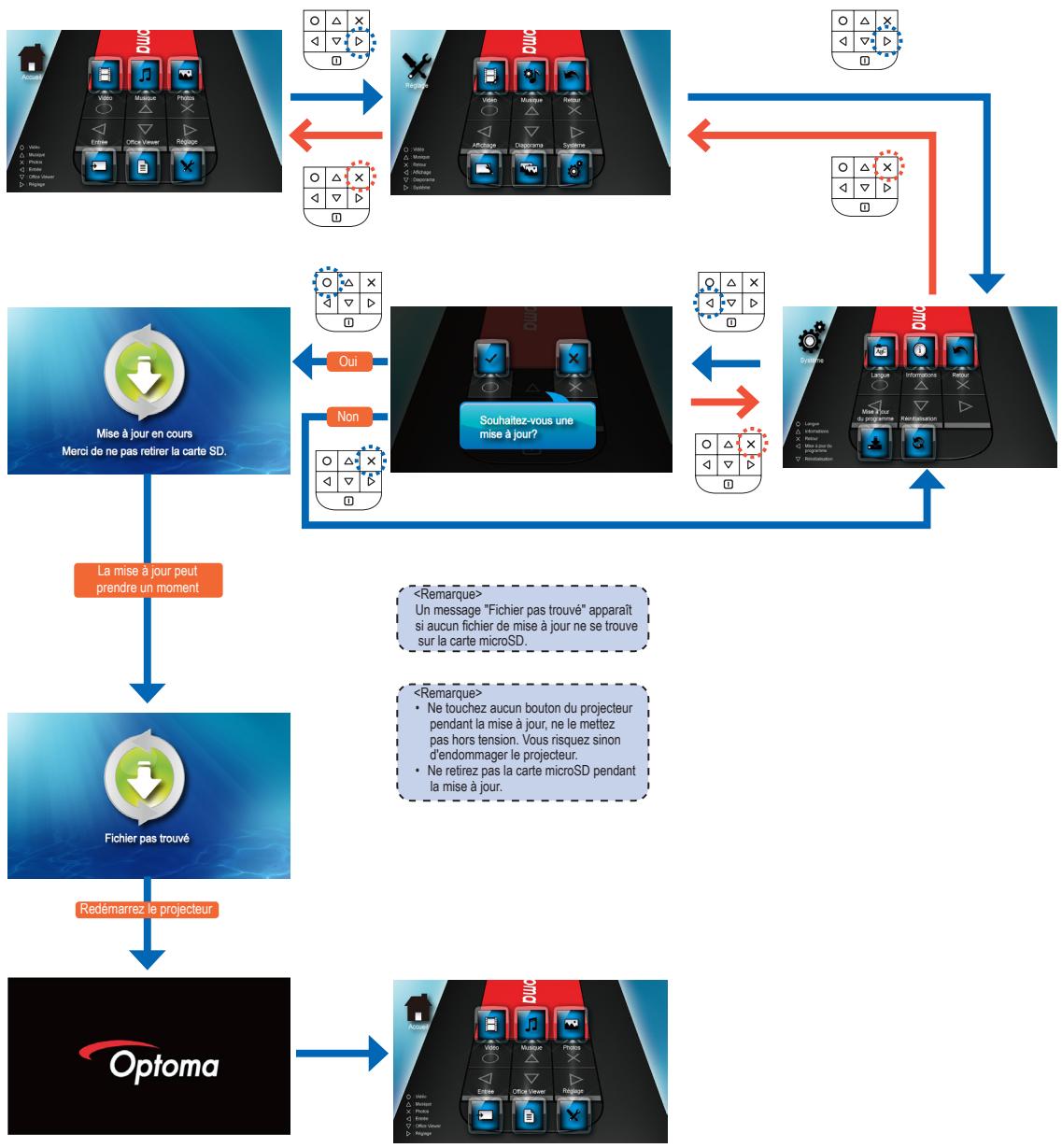

펌웨어를 업데이트하는 방법은 무엇인가요?

www.optoma.com에서 최신 업데이트 파일을 다운로드하세요. '업데이트' 폴더를 microSD 카드의 루트에 복사하세요. 카드를 켜져 있는 프로젝터에 삽입하고 화면의 지침을 따르세요.

사용 설명서 PK301 OPTOMA

Évitez de regarder ou de faire face directement aux faisceaux du projecteur constamment. Tournez le dos aux faisceaux autant que possible. Un bâton ou un pointeur laser est recommandé pour l'utilisateur afin d'éviter de se trouver au milieu du faisceau. Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu'on leur demande de montrer quelque chose sur l'écran. Pour économiser de l'énergie, fermez les rideaux de la pièce pour réduire le niveau de lumière ambiante.

A.2.9.31 éblouissement du bâti des périphériques (15ÈME / 22 session AG1 EK1) :

Les exigences en matière d'éblouissement du bâti s'appliquent aux périphériques utilisés sur le lieu de visionnage, selon BildscharbV. Les périphériques dont l'utilisation est prévue en-dehors de la zone de visionnage peuvent arborer la marque GS si leur utilisation est citée dans le Mode d'emploi et dans leur certificat.

En d'autres termes, l'énoncé suivant concerne les situations où l'utilisation dans le champ de vision n'est pas prévue et pour lesquelles suffisamment de conseils ont été donnés dans le Mode d'emploi pour éviter lesdites situations et ne pas affecter le visionnage.

Énoncé du certificat : "L'utilisation de cet appareil dans le champ direct de vision d'un lieu de visionnage n'est pas prévue. Pour éviter les reflets gênants sur les lieux de visionnage, cet appareil ne doit pas être placé dans le champ direct de vision."

Consignes de sécurité importantes

1. Ne pas obstruer les ouvertures de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
2. Ne pas utiliser ce projecteur à proximité de l'eau ou de l'humidité. Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
3. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
4. N'utilisez pas le projecteur dans un endroit directement au soleil.
5. N'utilisez pas le projecteur près d'appareils susceptibles de générer un champ magnétique.
6. N'utilisez pas le projecteur dans un endroit poussiéreux ou sale.
7. Éteignez toujours l'appareil avant tout nettoyage.
8. Éteignez toujours l'appareil avant d'enlever les piles.
9. Enlevez les piles de l'appareil si vous n'allez pas l'utiliser pendant une période prolongée.
10. Assurez-vous que la température ambiante de la pièce est entre 5-35°C.
11. Humidité relative 5 - 35°C, 80% (Max.), sans condensation.
12. N'exposez jamais les piles à des températures de plus de +60°C (+140°F)
13. La capacité de piles neuves ou de piles qui n'ont pas été utilisées pendant une longue période peut être réduite. Chargez complètement les piles avant la première utilisation.
14. Ne mettez jamais des piles dans votre

bouche.

1. Ne touchez jamais les bornes des piles avec un objet métallique.
2. Ne faites jamais tomber et ne jetez ou tordez pas votre appareil.
3. Peut exploser si vous le jetez dans un feu.
4. Nettoyez uniquement avec un chiffon sec
5. Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.
6. Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à):

■ Lorsque l'appareil est tombé. ■ Le chargeur ou la prise a été endommagé. Lorsqu'un liquide a pénétré dans le projecteur. ■ Lorsque le projecteur a été exposé à la pluie ou à l'humidité. ■ Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.

Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou à d'autres dangers. Veuillez contacter votre revendeur ou un centre de service avant d'envoyer l'appareil pour le faire réparer.

1. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.
2. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
3. Le projecteur ne doit être réparé que par un personnel de dépannage qualifié.
4. Ne touchez pas le projecteur s'il a été utilisé pendant une longue période.
5. ATTENTION : risque d'explosion si le type de batterie utilisé en remplacement est incorrect.
6. Jetez les batteries usagées conformément aux instructions.

Notices de régulation et de sécurité

Cet appendice liste les instructions générales concernant votre projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux normes applicables au matériel informatique de Classe B, en vertu de l'article 15 des Réglementations de la FCC. Ces normes visent à fournir aux installations résidentielles une protection raisonnable contre les interférences. Cet appareil génère, utilise et peut diffuser des signaux radioélectriques. En outre, s'il n'est pas installé et employé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

Quoi qu'il en soit, on ne peut pas garantir que des interférences ne se produiront pas dans certaines installations. Si l'appareil est à l'origine de nuisances vis-à-vis de la réception de la radio ou de la télévision, ce que l'on peut déterminer en l'allumant puis en l'éteignant, il est recommandé à l'utilisateur de prendre l'une des mesures suivantes pour tenter de remédier à ces interférences:

• Réorientez ou changez l'antenne réceptrice de place.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil à une prise appartenant à un circuit différent de celui du récepteur.
• Consultez le fournisseur ou un technicien radiotélévision expérimenté.

Notice: câbles blindés

Des câbles blindés doivent être utilisés pour la connexion avec d'autres appareils informatiques afin de conserver la conformité aux normes FCC.

Attention

Les changements ou modifications non expressément approuvés par le fabricant peuvent invalider l'autorité de l'utilisateur, laquelle est accordée par la Commission Fédérale des Communications, à utiliser cet appareil.

Conditions de fonctionnement

Cet appareil est conforme à l'article 15 des Réglementations de la FCC. Le fonctionnement est sous réserve des deux conditions suivantes:

1. Cet appareil ne doit pas provoquer d'interférences nuisibles, et
2. Cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Dans l'union européenne

• Directive 2004/108/EC EMC (comprenant les amendements) • Directive 2006/95/EC concernant la Basse Tension - Directive 1999/5/EC R&TTE (si le produit dispose de la fonction RF)

Mise au rebut des équipements électriques et électroniques usagés

(Valable dans l'ensemble de l'Union Européenne ainsi que dans les pays européens disposant de programmes distincts de collecte des déchets)

Ce symbole appliqué sur votre produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager lorsque vous voulez le mettre au rebut. Il doit au contraire être remis à un site de collecte agréé pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit mis au rebut de façon adéquate, vous contribuez à prévenir les conséquences potentiellement négatives sur l'environnement et sur la santé humaine qui risqueraient de se produire en cas de mise au rebut inappropriée de ce produit. Le recyclage des matériaux contribuera également à

économiser les ressources naturelles.

Ce symbole n'est valable que dans l'Union Européenne.

Si vous souhaitez mettre ce produit au rebut, veuillez prendre contact avec les autorités locales ou avec votre revendeur et renseignez-vous sur la méthode de mise au rebut correcte.

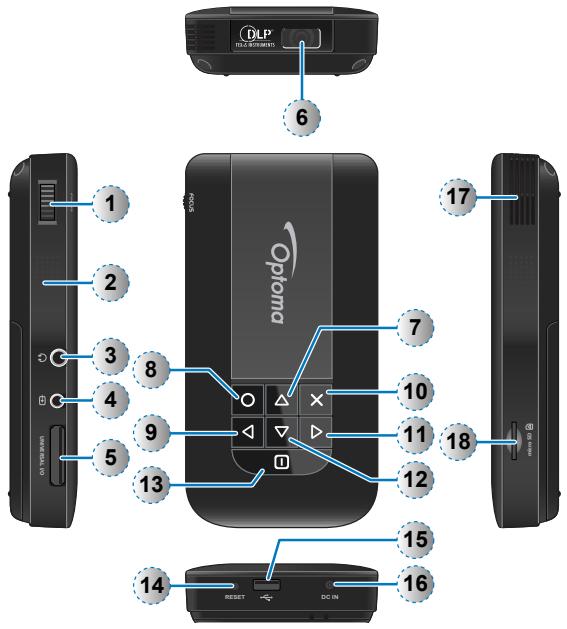

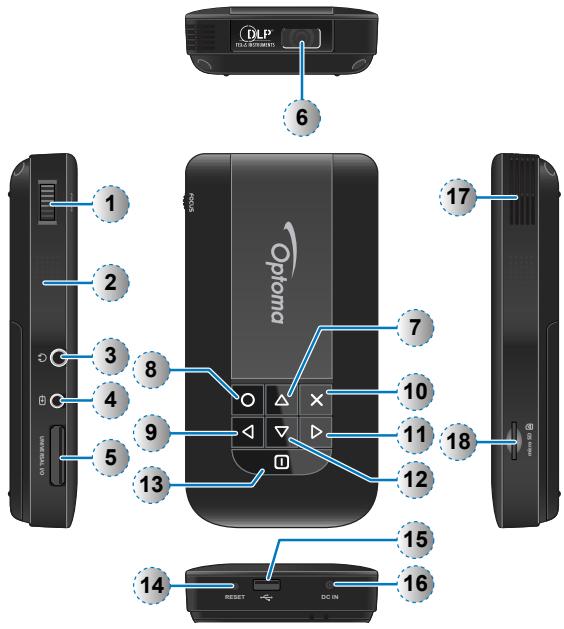

1. Bague de mise au point
2. Haut-parleur
3. Connecteur sortie audio
4. Connecteur d'entrée AV
5. Connecteur d'entrée VGA
6. Objectif
7. Bouton Haut (△)
8. Bouton OK (O)
9. Bouton Gauche (◀)
10. Bouton Annuler / Échap. (×)
11. Bouton Droit (▷)
12. Bouton Bas
13. Bouton Marche/Arrêt / Accueil (☐)
14. Bouton Réinitialiser
15. Port micro USB
16. Entrée CC
17. Fente d'aération
18. Fente carte MicroSD
19. Trou de vis pour convertisseur trépied
20. Couvercle de la batterie

Les éléments 7~12 sont également des boutons de fonction. Les fonctions varient en fonction du mode.

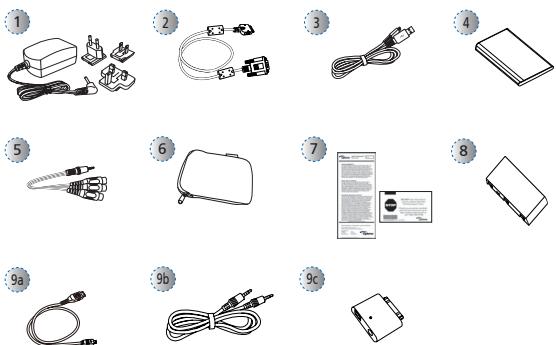

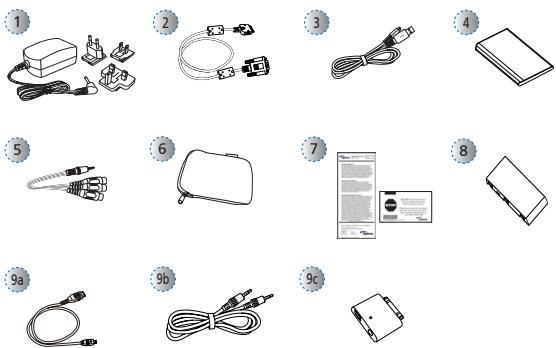

Accessoire standard

1. Adaptateur d'alimentation avec prise CA
2. Câble VGA
3. Câble mâle USB
4. Batterie
5. Câble AV
6. Sacoche de transport
7. Carte de garantie et guide de démarrage rapide
8. Collerette supplémentaire

Accessoire en option

1. Kit de connexion iPod

a. Câble USB pour le connecteur iPod b. Câble iPod c. Connecteur iPod

Les accessoires standards peuvent varier selon les pays, leurs applications étant différentes.

Le type de fiche d'alimentation incluse varie selon la région.

Installation de la batterie

1. Enlevez le couvercle de la batterie. (①~③)
2. Alignez les contacts de la batterie aux contacts du compartiment à batterie. (④)
3. Insérez complètement la batterie. La languette de retrait de la batterie doit dépasser. (⑤)
4. Faites glisser le couvercle de la batterie à sa place, en insérant la languette permettant de retirer la batterie. (⑥~⑦)

Chargement de la batterie

Lorsque le voyant DEL s'allume en rouge, le niveau de la batterie est faible. Remplacez immédiatement la batterie ou connectez l'adaptateur d'alimentation pour recharger la batterie.

1. Insérez la prise. (①)
2. Connectez le chargeur. (②~③)
3. Pendant le chargement, le voyant DEL s'allume en orange. (④)

La batterie n'est pas en chargement si le projecteur est en marche. Mettez le projecteur hors tension.

1. Le voyant DEL de charge s'allume en vert lorsque la batterie est complètement chargée. Ce processus peut prendre jusqu'à 2,5 heures.

1. Pour plus de détails sur le voyant DEL, consultez la page 18.
2. Une fois le projecteur hors tension, ne chargez pas immédiatement la batterie en raison de la protection contre la sur-température. Le projecteur lance automatiquement le chargement lorsque le processus de refroidissement est terminé.
3. La batterie a une certaine durée de vie et vieillit à chaque chargement et déchargement. Elle va progressivement perdre sa capacité de chargement.

Remplacez la batterie en fin de vie.

MARCHE / Arrêt

Appuyez sur le bouton marche/arrêt pendant 3 secondes pour mettre le projecteur sous ou hors tension.

L'écran Langue apparaît lors de la première utilisation.

1. Mettez la langue désirée en surbrillance.

(△▽◀▶)

1. Sélectionnez l'item. (O)

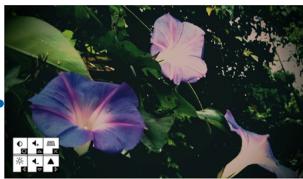

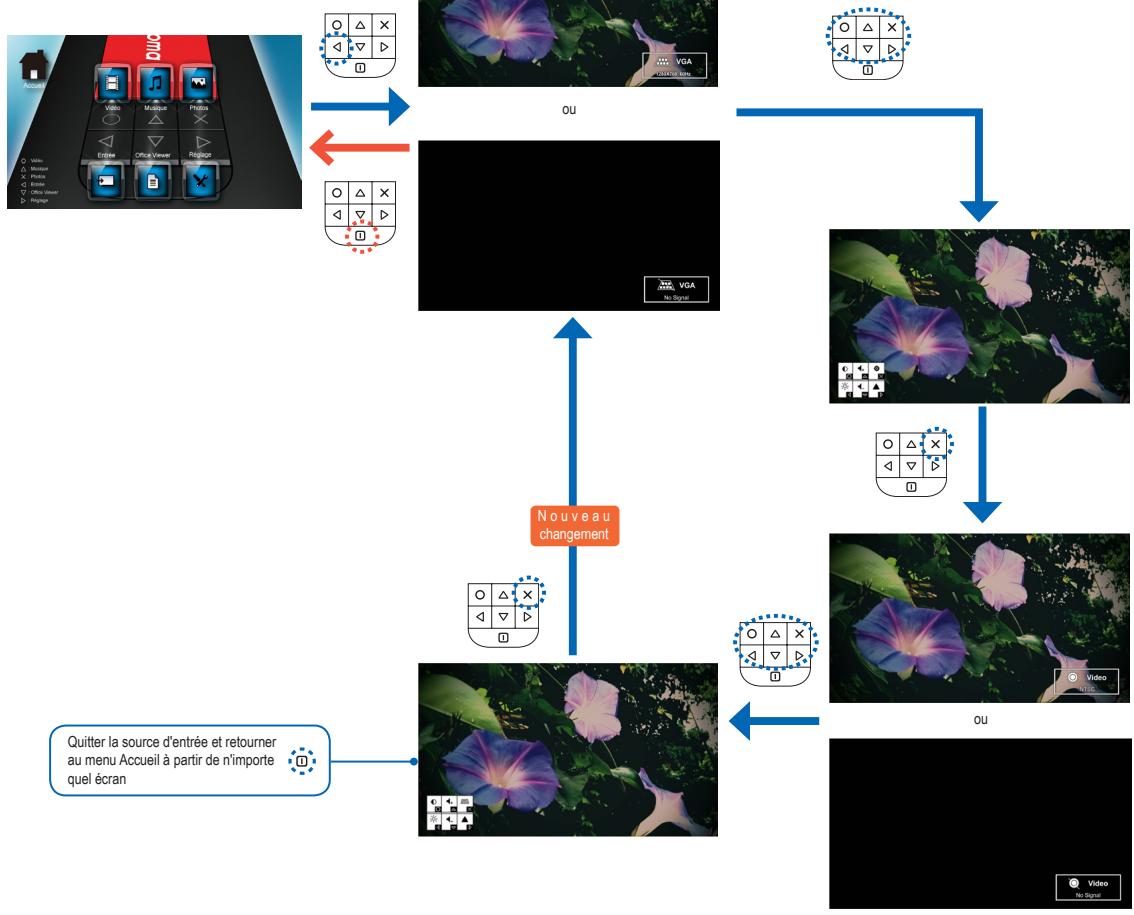

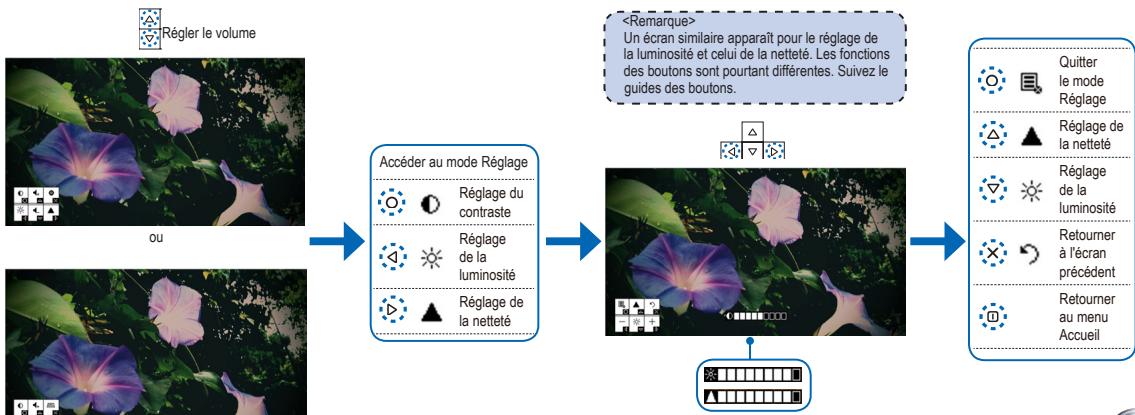

Connectez la SOURCE d'entrée - VGA

⚠️ Insérez le connecteur universel avec la flèche dirigée vers le haut.

Connectez lasource d'entrée - entrée vidéo

1. Connectez la source d'entrée AV. (①~②)
2. Connectez les haut-parleurs externes au connecteur de sortie audio du projecteur. (③)

1. Toutes les autres marques ou noms de produit sont des marques déposées ou des marques commerciales appartenant à leurs propriétaires respectifs.
2. Les câbles reliant les appareils de sortie vidéo ne sont pas fournis. Veuillez contacter un vendeur.
3. iPod nano/iPod touch/iPhone/iPod classic (version 5 et ultérieure)
4. Conçu pour l'iPod/l'iPhone/le téléphone portable/le baladeur multimédia avec fonctions de sortie TV. Son utilisation avec des appareils présentant une tension du signal audio > 0,3 Vrms n'est pas recommandée.
5. Le câble USB en option pour le connecteur iPod est utilisé pour charger l'iPod via un ordinateur.

Connectez un ordinateur portable ou un PC en utilisant le câble USB mâle fourni pour transférer les données vers la mémoire interne du projecteur ou vers la carte microSD insérée. Une fois connecté, mettez le Projecteur sous tension.

L'ordinateur portable/le PC ne détecte la source d'entrée que si le projecteur est sous tension. La projection va s'interrompre au moment de la connexion.

Insérer la CARTE microsd

Le projecteur est conçu pour projeter une image à partir de la mémoire interne ou d'une carte MicroSD.

Insérez une carte MicroSD dans la fente, les contacts dorés vers le bas.

• Pour retirer la carte microSD, poussez la carte pour l'éjecter de la fente.
• Ne retirez pas la carte microSD lorsque le projecteur utilise une image de la carte. Cela peut entraîner une perte de données ou endommager la carte.
• Prise en charge d'une taille de carte microSD allant jusqu'à 32Go.

Vissez un trépied standard sur le trou de vis du projecteur.

Le trépied est un accessoire disponible en option.

Distance de protection (A)		Dimensions de l'écran – largeur (B)		Dimensions de l'écran – hauteur (C)		Diagonale de l'écran (D)
Mètre	pouce	(mm)	pouce	(mm)	pouce	(mm)	pouce
0,500	19,7	227	8,9	128	5,0	261	10,3
0,700	27,6	318	12,5	179	7,0	365	14,4
0,975	38,4	443	17,4	249	9,8	508	20,0
1,500	59,1	682	26,8	384	15,1	782	30,8
2,000	78,7	909	35,8	511	20,1	1043	41,1
2,500	98,4	1136	44,7	639	25,2	1304	51,3
3,215	126,6	1461	57,5	822	32,4	1677	66,0

Ajustez la mise au point (①) jusqu'à ce que l'image soit nette.

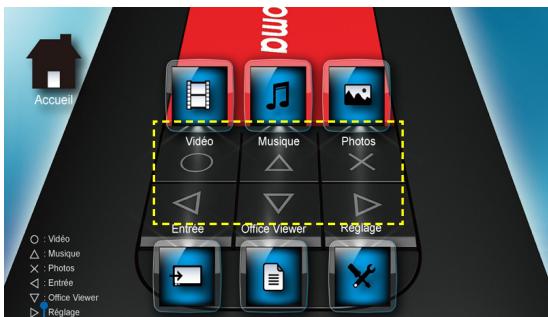

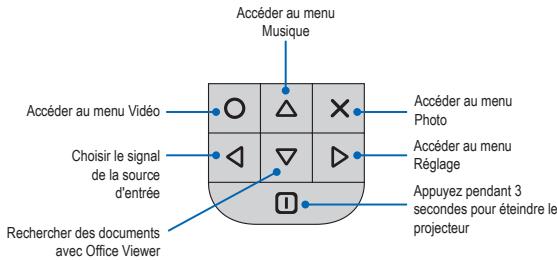

Comment utiliser le MENU

Menu Accueil

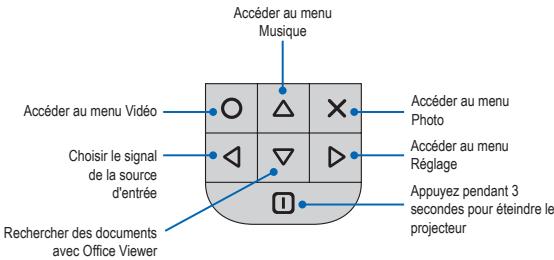

Guide des boutons

• Appuyez sur le bouton correspondant à l'option voulue.
• Appuyez sur × pour retourner à l'écran précédent.
• Appuyez sur ① pour retourner au menu Accueil. Ou, appuyez pendant 3 secondes pour éteindre le projecteur.

Un guide de boutons apparaît en bas à gauche de la plupart des écrans. Le guide varie en fonction du mode.

Appuyez sur le bouton correspondant pour choisir une option ou une opération.

Éléments

Menu Vidéo

Écran source d'entrée

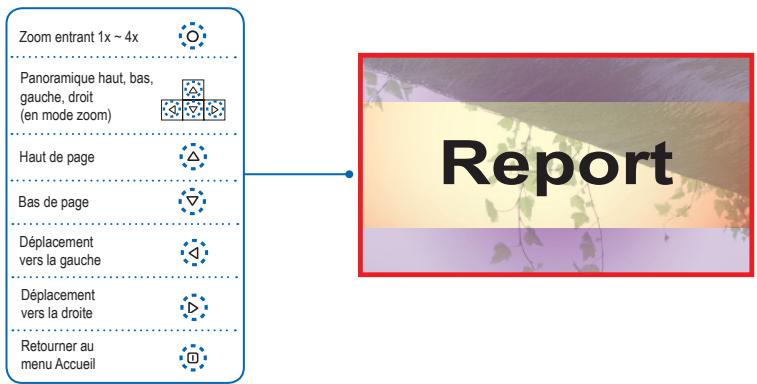

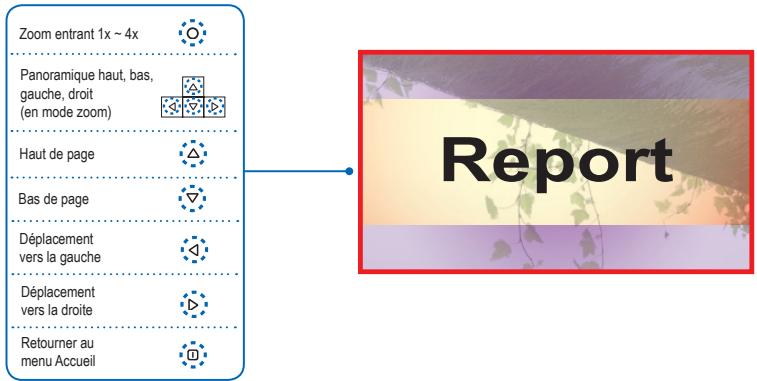

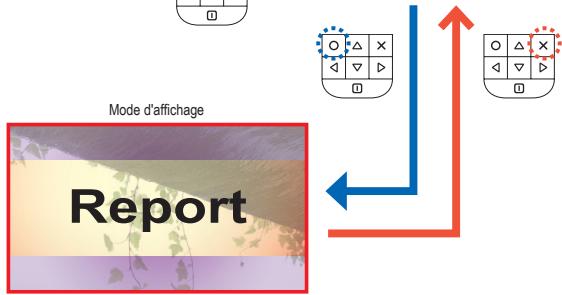

Menu Office Viewer

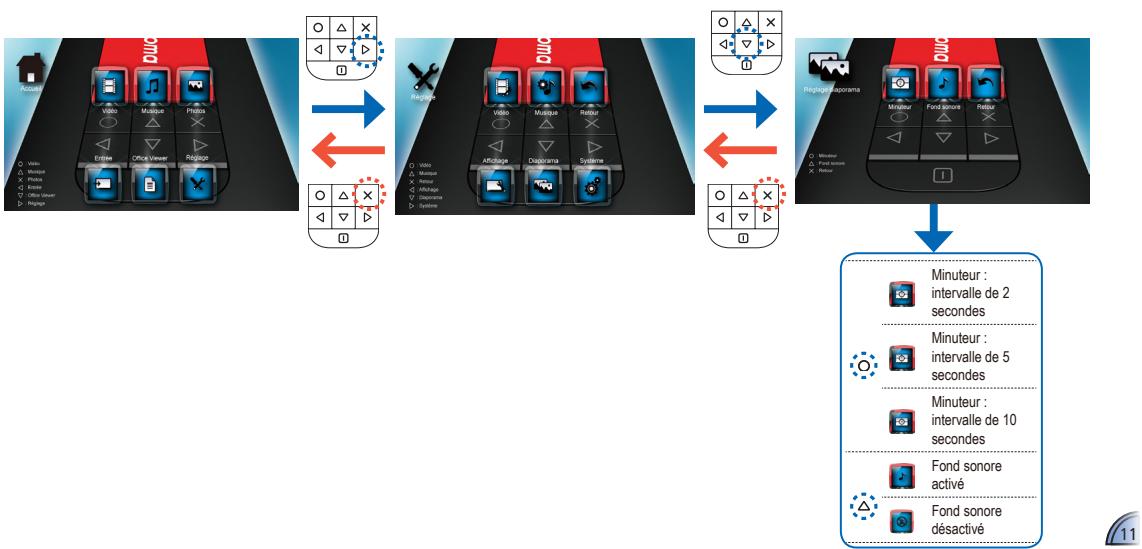

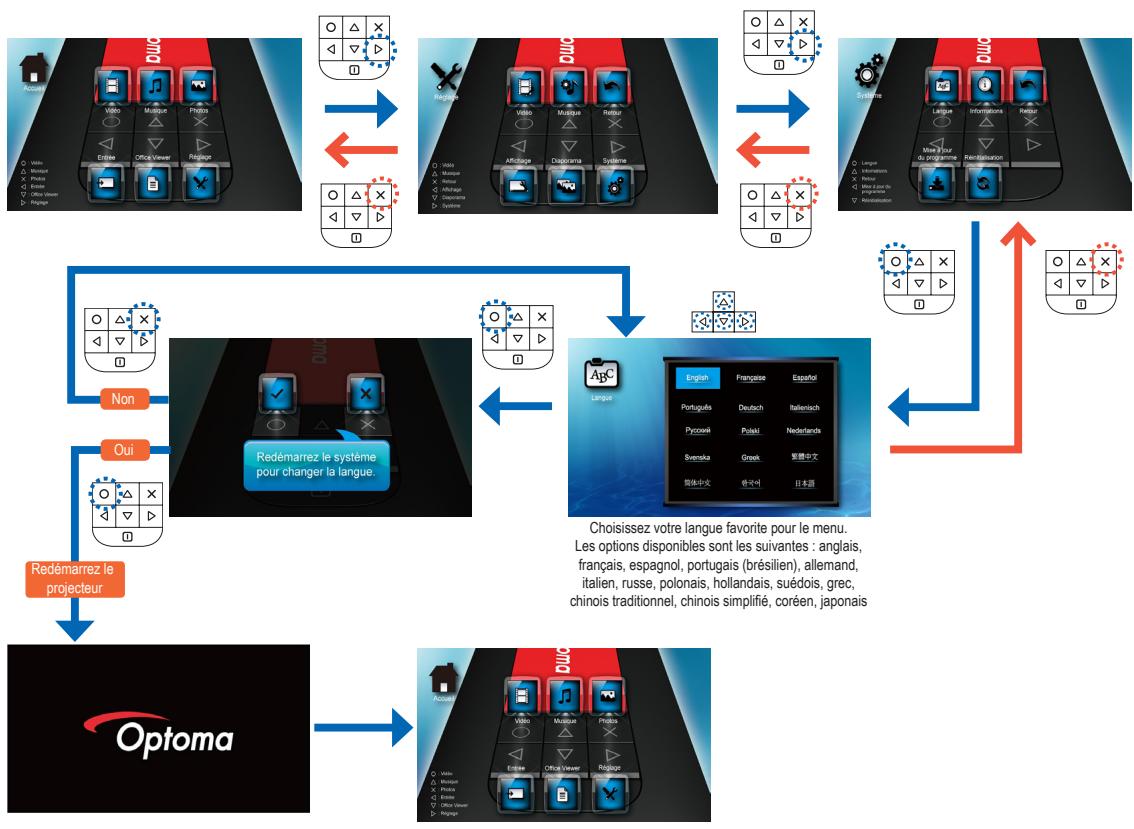

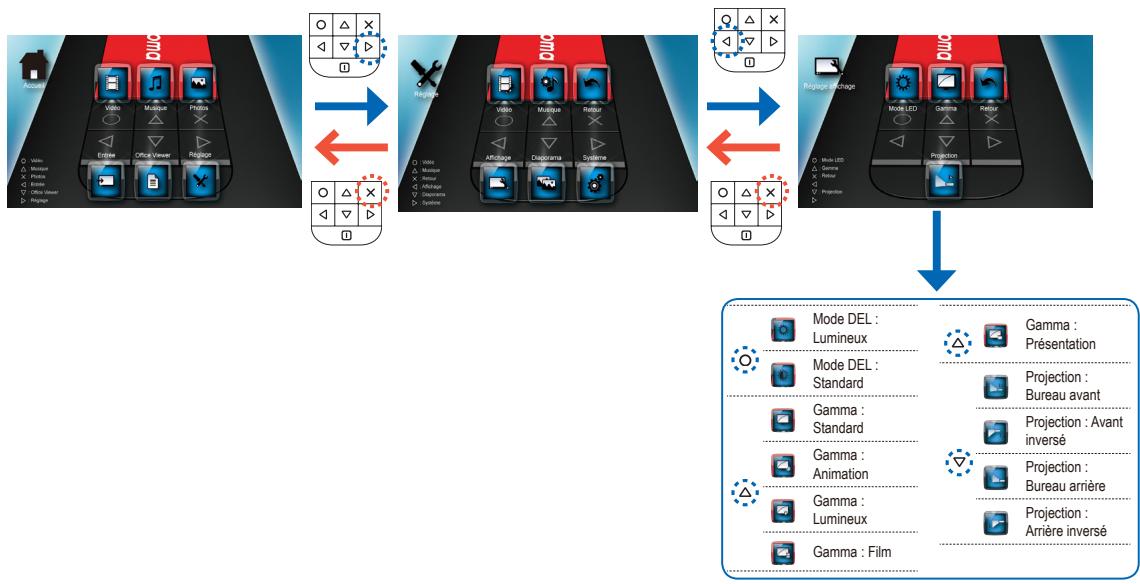

Menu Réglage

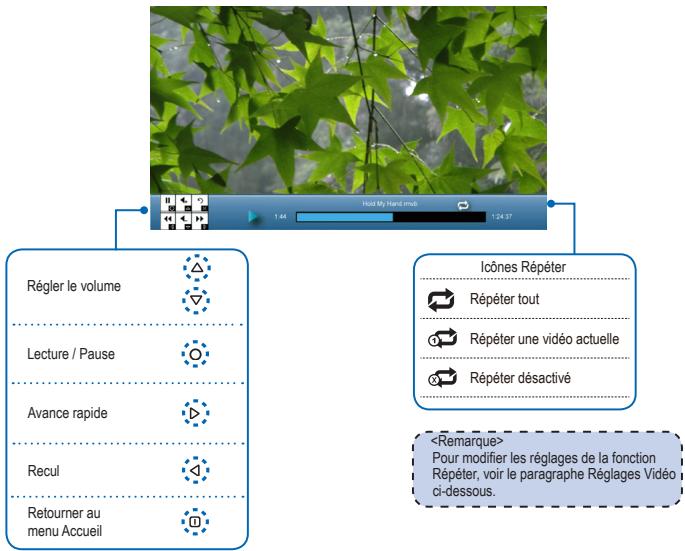

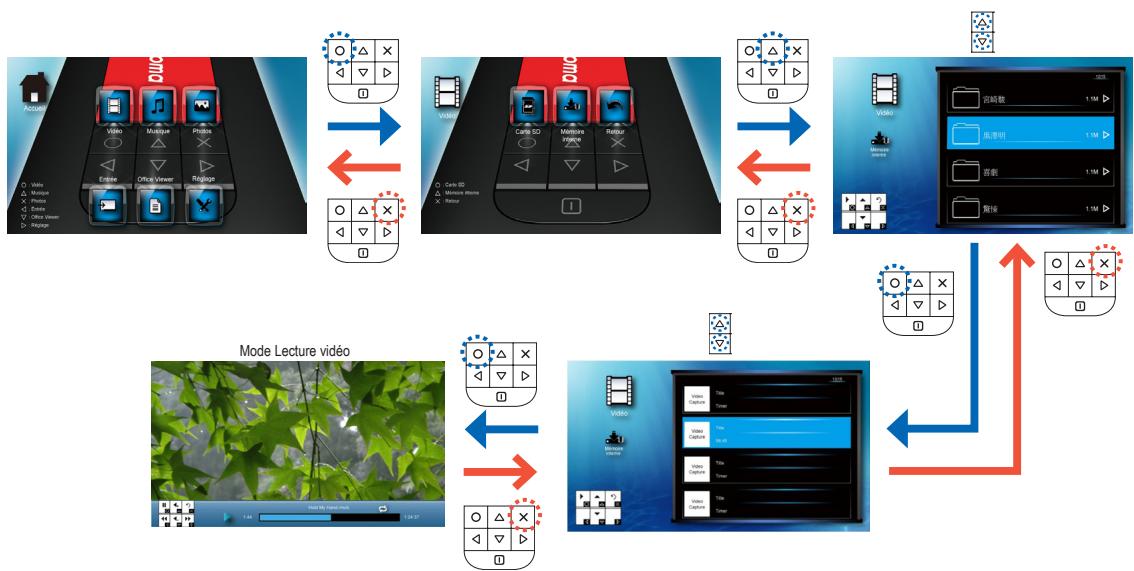

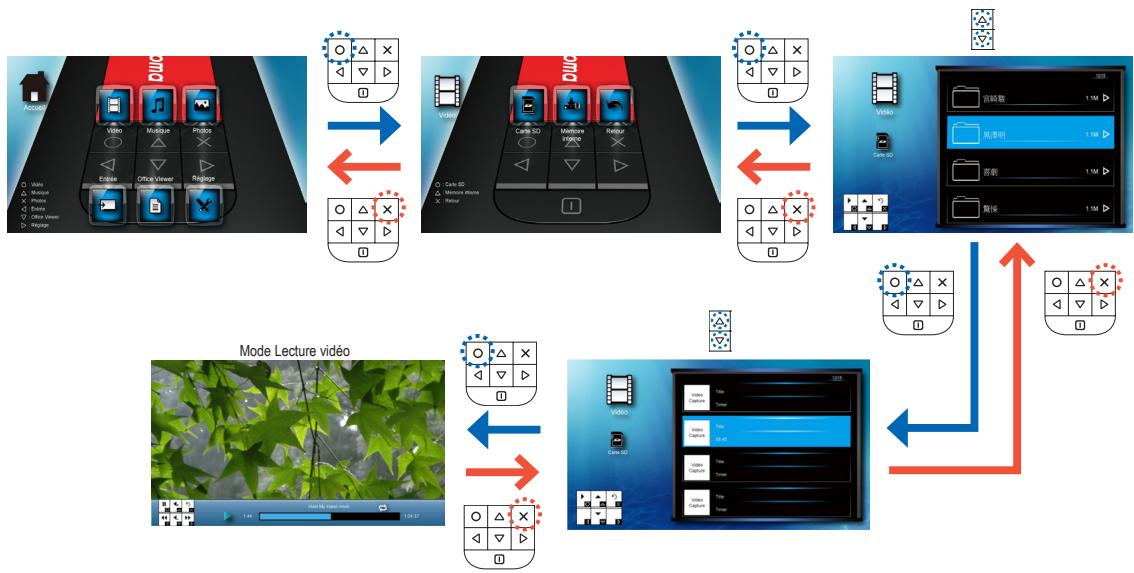

Lecture de vidéo à partir de la carte MicroSD

Lecture de films vidéo depuis la mémoire interne


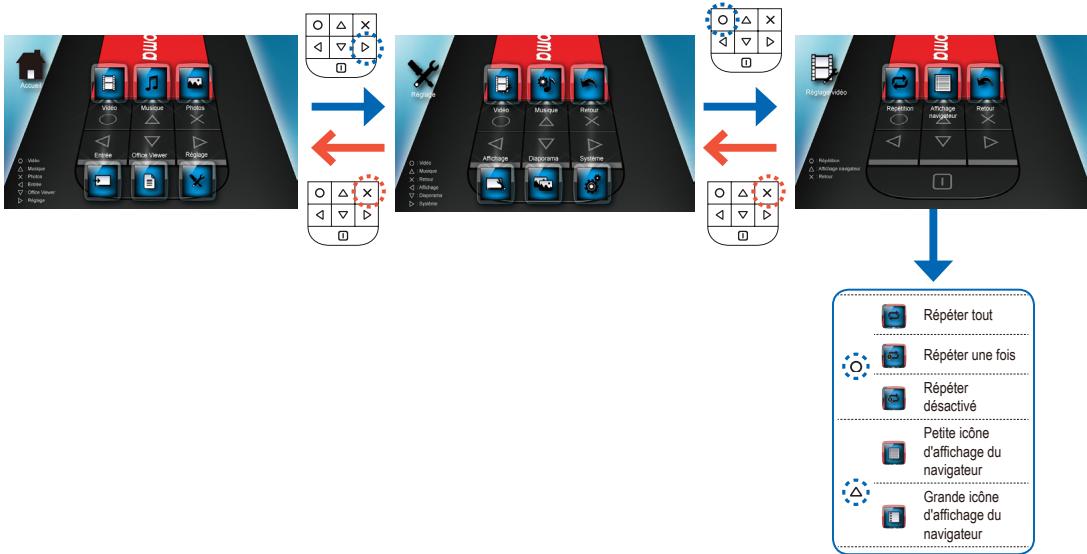

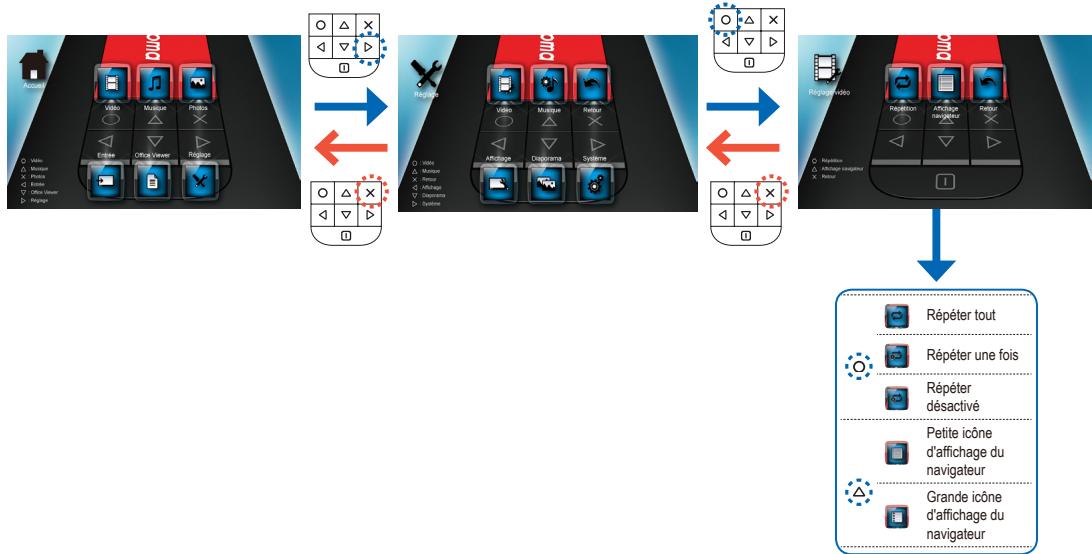

Réglages vidéo

Format vidéo compatible

Format du fichier	Décodeur vidéo	Décodeur audio ou discours
.3gp	H.263	HE-AAC
	H.264	AMR-NB
	MJPEG	AMR-WB
.avi	H.263	MP3
	H.264	HE-AAC
	MJPEG	PCM/G.711
	MPEG4

Format du fichier	Décodeur vidéo	Décodeur audio ou discours
.cmb	H.264	HE-AAC
.flv	Soreson Spark	MP3
.mp4	H.263 H.264 MPEG4	MP3 HE-AAC AMR-NB AMR-WB

Format du fichier	Décodeur vidéo	Décodeur audio ou discours
.mov	H.263H.264MJPEGMPEG4	MP3HE-AACPCM/G.711AMR-NBAMR-WB
.wmv.asf	MPEG4 SPVC-1(WMV9)	WMA

Le format vidéo ne prend pas en charge le contenu de la fonction B-Frame.

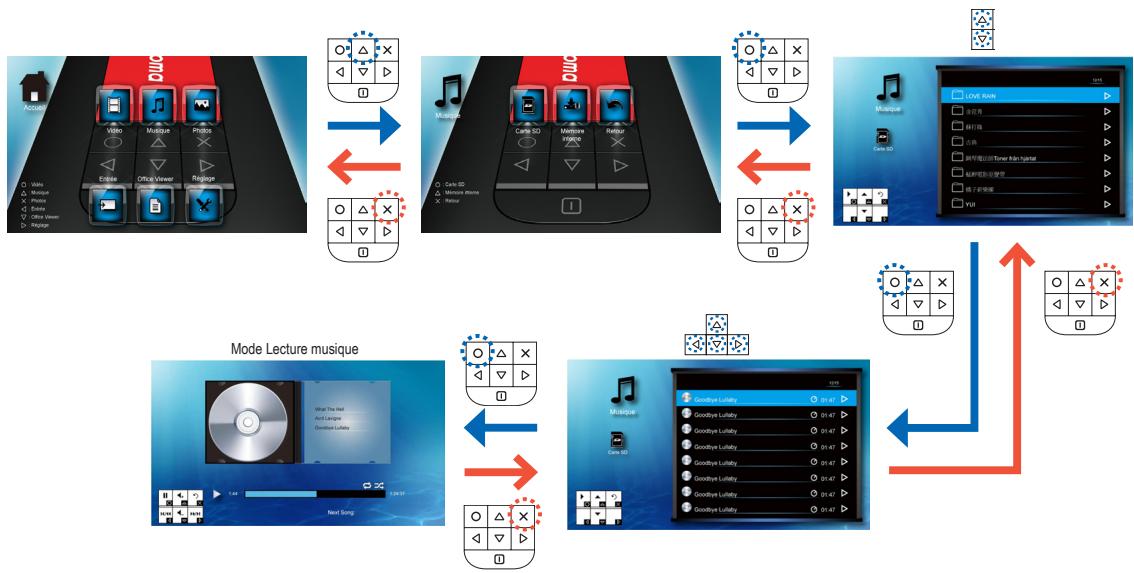

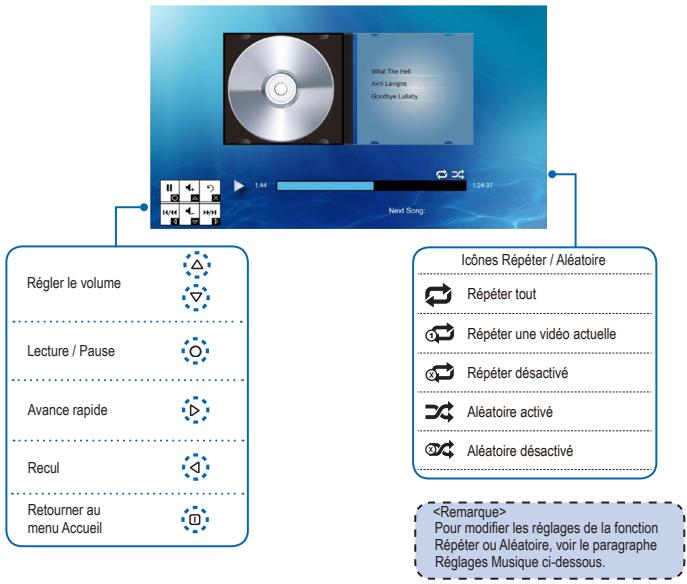

Lecture de musique à partir de la carte MicroSD


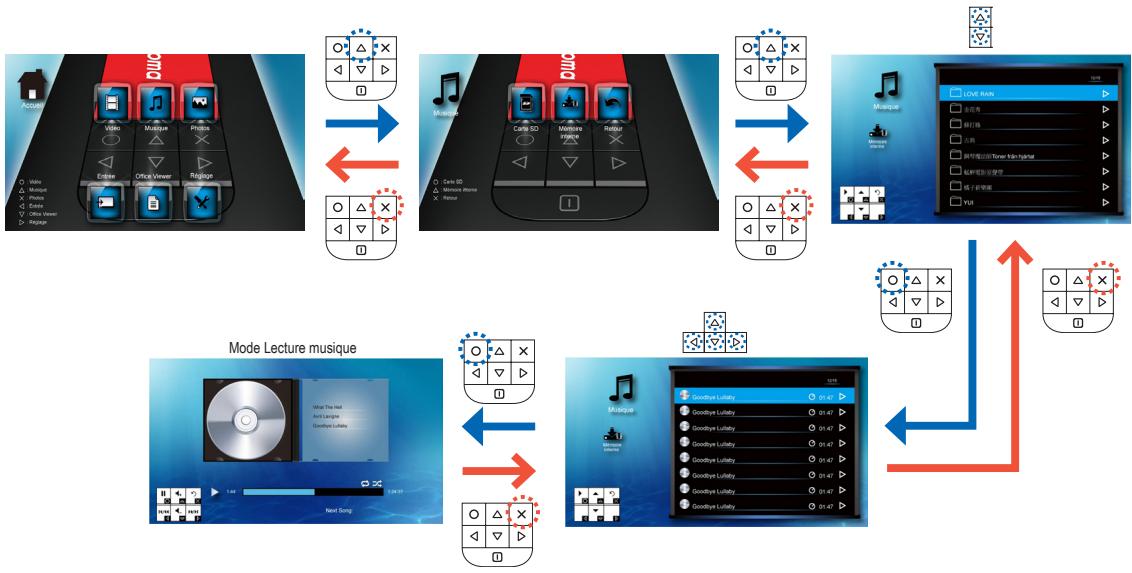

Lecture de musique depuis la mémoire interne

    subgraph Mode Lecture
        G["CD: What You Had"]
        H["Add Language"]
        I["Goodbye Luliatry"]
        J["Next Song"]
    end

    subgraph Audio
        K["Radio: Goodbye Luliatry"]
        L["Video: Goodbye Luliatry"]
        M["Play Button: Goodbye Luliatry"]
        N["Radio: Goodbye Luliatry"]
        O["Play Button: Goodbye Luliatry"]
        P["Radio: Goodbye Luliatry"]
        Q["Play Button: Goodbye Luliatry"]
        R["Radio: Goodbye Luliatry"]
        S["Play Button: Goodbye Luliatry"]
    end

    subgraph Audio_Lecture
        T["Music: Goodbye Luliatry"]
        U["Video: Goodbye Luliatry"]
        V["Play Button: Goodbye Luliatry"]
        W["Radio: Goodbye Luliatry"]
        X["Play Button: Goodbye Luliatry"]
        Y["Radio: Goodbye Luliatry"]
        Z["Play Button: Goodbye Luliatry"]
    end

    subgraph Audio_Lecture_Lecture
        AA["Music: Goodbye Luliatry"]
        AB["Video: Goodbye Luliatry"]
        AC["Play Button: Goodbye Luliatry"]
        AD["Radio: Goodbye Luliatry"]
        AE["Play Button: Goodbye Luliatry"]
        AF["Radio: Goodbye Luliatry"]
    end

    subgraph Audio_Lecture_Lecture_Lecture
        AG["Music: Goodbye Luliatry"]
        AH["Video: Goodbye Luliatry"]
        AI["Play Button: Goodbye Luliatry"]
        AJ["Radio: Goodbye Luliatry"]
        AK["Play Button: Goodbye Luliatry"]
        AL["Radio: Goodbye Luliatry"]
    end

    subgraph Audio_Lecture_Lecture_Lecture
        AM["Music: Goodbye Luliatry"]
        AN["Video: Goodbye Luliatry"]
        AO["Play Button: Goodbye Luliatry"]
        AP["Radio: Goodbye Luliatry"]
        AQ["Play Button: Goodbye Luliatry"]
        AR["Radio: Goodbye Luliatry"]
    end

    subgraph Audio_Lecture_Lecture_Lecture
        AS["Music: Goodbye Luliatry"]
        AT["Video: Goodbye Luliatry"]
        AU["Play Button: Goodbye Luliatry"]
        AV["Radio: Goodbye Luliatry"]
        AW["Play Button: Goodbye Luliatry"]
        AX["Radio: Goodbye Luliatry"]
    end

    subgraph Audio_Lecture_Lecture_Lecture
        AY["Music: Goodbye Luliatry"]
        AZ["Video: Goodbye Luliatry"]
        BA["Play Button: Goodbye Luliatry"]
        BB["Radio: Goodbye Luliatry"]
        BC["Play Button: Goodbye Luliatry"]
        DA["Radio: Goodbye Luliatry"]
    end

    subgraph Audio_Lecture_Lecture_Lecture
        AE["Music: Goodbye Luliatry"]
        AF["Video: Goodbye Luliatry"]
        AG["Play Button: Goodbye Luliatry"]
        AH["Radio: Goodbye Luliatry"]
        AI["Play Button: Goodbye Luliatry"]
        AJ["Radio: Goodbye Luliatry"]
    end

    subgraph Audio_Lecture_Lecture_Lecture
        AK["Music: Goodbye Luliatry"]
        AL["Video: Goodbye Luliatry"]
        AM["Play Button: Goodbye Luliatry"]
        AN["Radio: Goodbye Luliatry"]
        AO["Play Button: Goodbye Luliatry"]
        AP["Radio: Goodbye Luliatry"]
        AQ["Play Button: Goodbye Luliatry"]
        AR["Play Button: Goodbye Luliatry"]
    end

    subgraph Audio_Lecture_Lecture_Lecture
        AS["Music: Goodbye Luliatry"]
        AT["Video: Goodbye Luliatry"]
        AU["Play Button: Goodbye Luliatry"]
        AV["Radio: Goodbye Luliatry"]
        AW["Play Button: Goodbye Luliatry"]
        AX["Radio: Goodbye Luliatry"]
    end

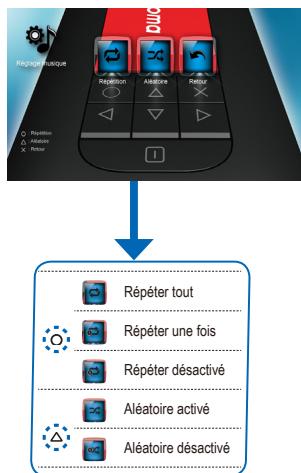

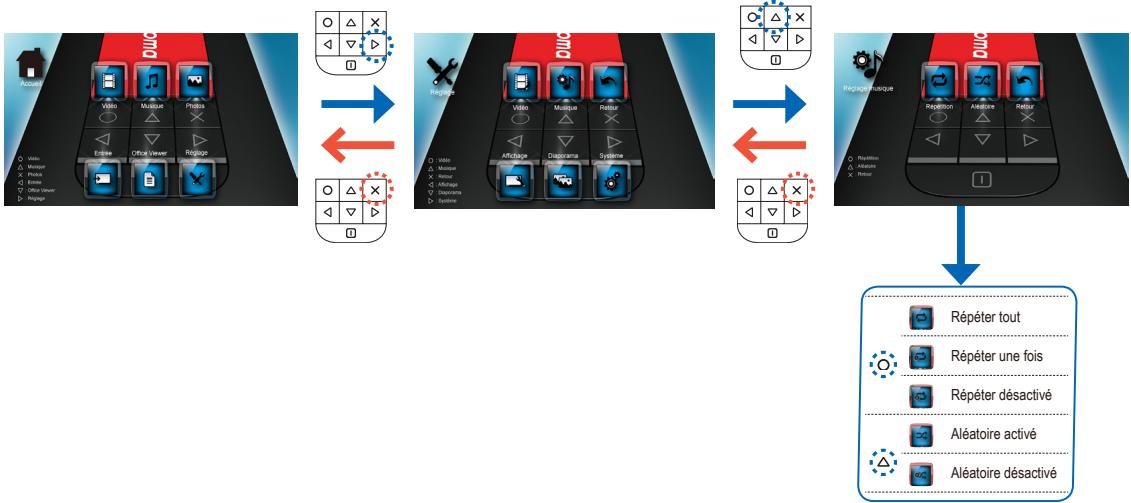

Réglages musique

    I["Video"] --> J["Video"]
    J --> K["Music"]
    K --> L["Music"]
    L --> M["Printout"]
    M --> N["Printage"]
    N --> O["Outdoors"]
    O --> P["Systems"]

    Q["Video"] --> R["Video"]
    R --> S["Music"]
    S --> T["Music"]
    T --> U["Printout"]
    U --> V["Printage"]
    V --> W["Outdoors"]
    W --> X["Systems"]

    Y["Video"] --> Z["Video"]
    Z --> AA["Music"]
    AA --> AB["Music"]
    AB --> AC["Printout"]
    AC --> AD["Printage"]
    AD --> AE["Outdoors"]
    AE --> AF["Systems"]

    AG["Video"] --> AH["Video"]
    AH --> AI["Music"]
    AI --> AJ["Music"]
    AJ --> AK["Printout"]
    AK --> AL["Printage"]
    AL --> AM["Outdoors"]
    AM --> AN["Systems"]

    AO["Video"] --> AP["Video"]
    AP --> AQ["Music"]
    AQ --> AR["Music"]
    AR --> AS["Printout"]
    AS --> AT["Printage"]
    AT --> AU["Outdoors"]
    AU --> AV["Systems"]

    AW["Video"] --> AX["Video"]
    AX --> AY["Music"]
    AY --> AZ["Music"]
    AZ --> BA["Printout"]
    BA --> BB["Printage"]
    BB --> BC["Outdoors"]
    BC --> BD["Systems"]

    BE["Video"] --> BF["Video"]
    BF --> BG["Music"]
    BG --> BH["Music"]
    BH --> BI["Printout"]
    BI --> BJ["Printage"]
    BJ --> BK["Outdoors"]
    BK --> BL["Systems"]

    BM["Video"] --> BN["Video"]
    BN --> BO["Music"]
    BO --> BP["Music"]
    BP --> BQ["Printout"]
    BQ --> BR["Printage"]
    BR --> BS["Outdoors"]
    BS --> BT["Systems"]

    BU["Video"] --> BV["Video"]
    BV --> BW["Music"]
    BW --> BX["Music"]
    BX --> BY["Printout"]
    BY --> BZ["Printage"]
    BZ --> CA["Outdoors"]
    CA --> CB["Systems"]

    CC["Video"] --> DD["Video"]
    DD --> DE["Music"]
    DE --> DF["Music"]
    DF --> DG["Printout"]
    DG --> DH["Printage"]
    DH --> DI["Outdoors"]
    DI --> DJ["Systems"]

    EE["Video"] --> EE["Video"]
    EE --> EEY["Music"]
    EEY --> EYE["Music"]
    EYE --> EYE1["Répéter tout"]
    EE --> EEY["Répéter une fois"]
    EE --> EEYR["Répéter désactivé"]
    EE --> EEYV["Aléatoire activé"]
    EE --> EEYW["Aléatoire désactivé"]

Compatibilité : musique

Format audio compatible

Format du fichier	Décodeur audio
.aac	HE-AAC
.adif	HE-AAC
.adts	HE-AAC
.amr	AMR-NB
.ape	APE
.ape	G.726
.asf	WMA9
.awb	AMR-WB

Format du fichier	Décodeur audio
.flac	FLAC
.m4a	HE-AAC
.mp3	MP3
.ogg	Vorbis

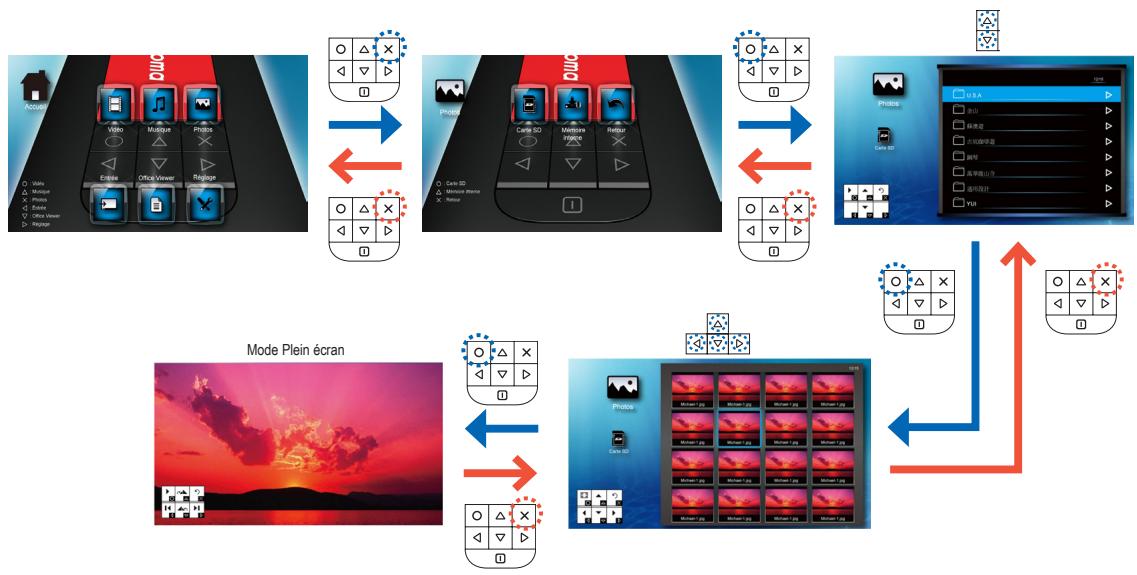

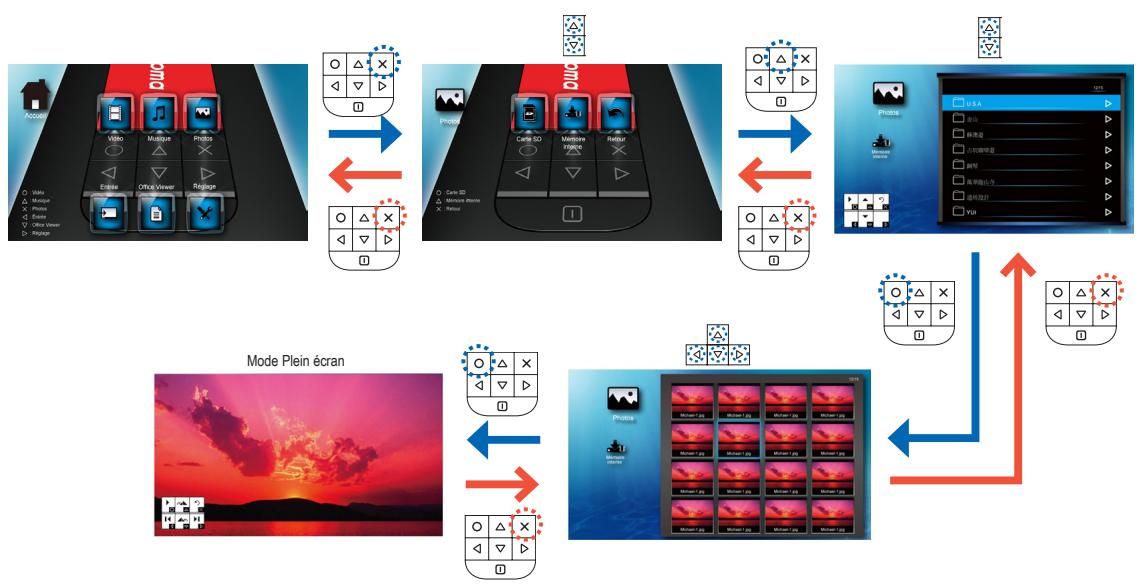

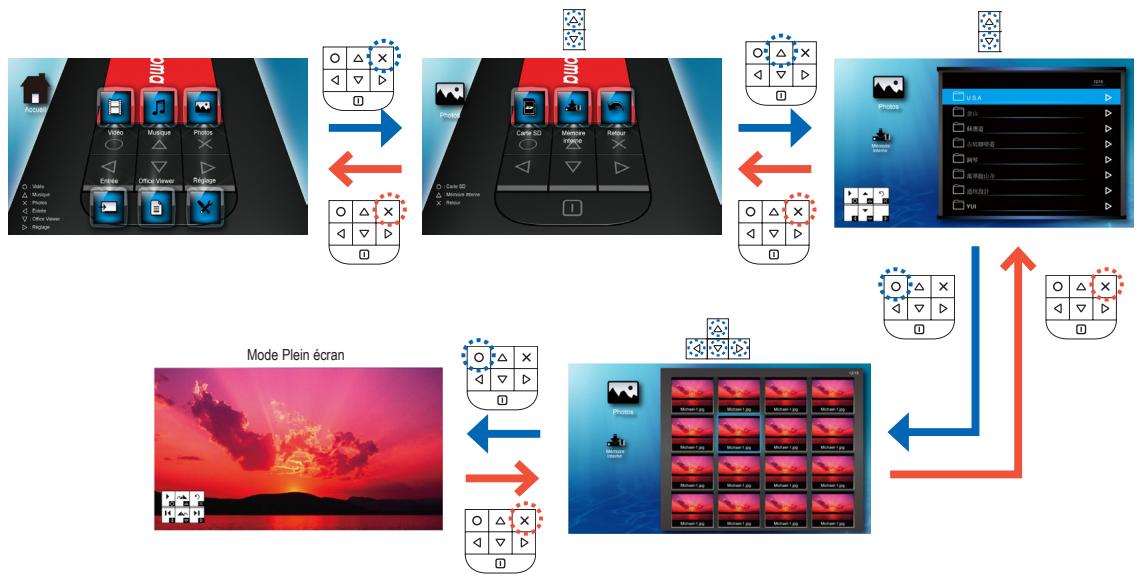

Affichage des photos depuis la carte MicroSD

Affichage des photos depuis la mémoire interne

Compatibilité : PHOTO

Format du fichier	Extension de fichier
BMP	*.bmp,
JPG	*.jpg
JPEG	*.jpeg

Le projecteur prend en charge les résolutions photo suivantes :

• Fichier Bitmap jusqu'à 2M (mégapixels) chacun
• Fichier JPEG jusqu'à 10M (mégapixels) chacun

Si la résolution photo dépasse ces limites, le fichier ne s'affichera pas dans l'écran répertoire de fichiers.

Pour des performances optimales d'affichage de photo ou de lecture de diaporama, il est recommandé d'utiliser des fichiers de petite taille et des faibles résolutions photos.

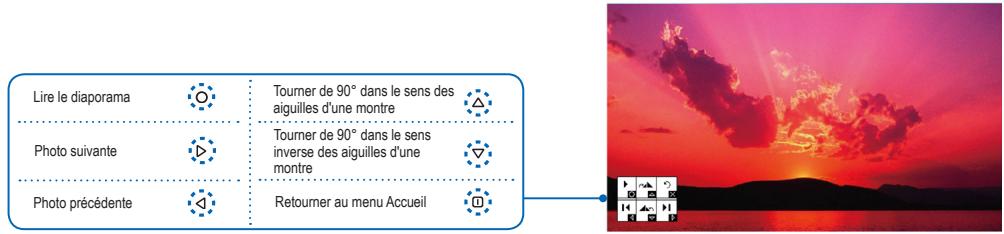

Comment afficher des PHOTOS - mode : PLEIN écran / diaporama

Mode Plein écran

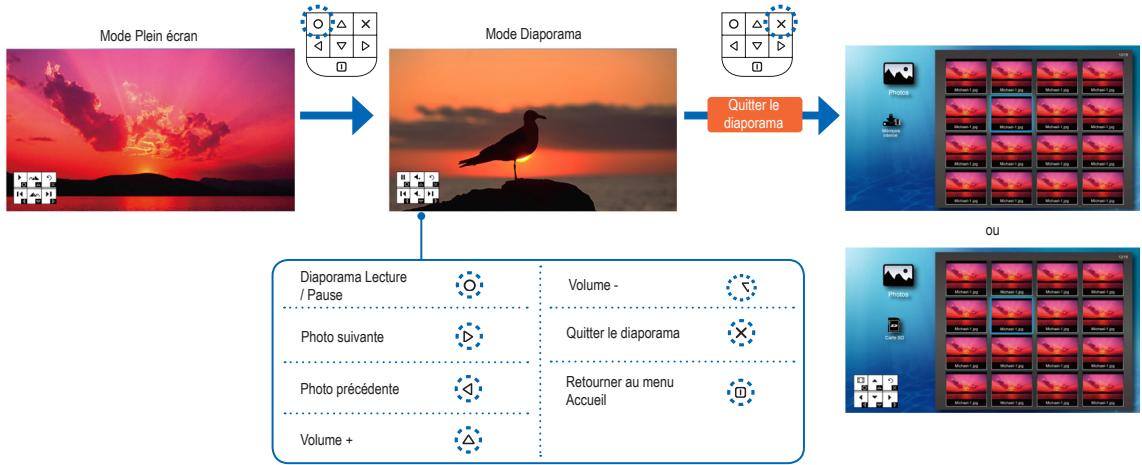

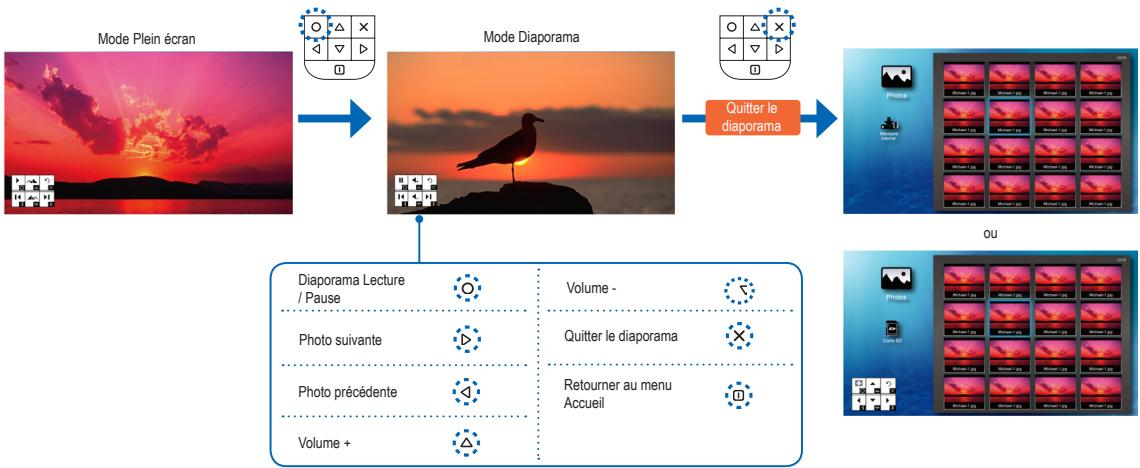

Mode diaporama

En mode Diaporama, les photos sont lues en continu selon l'intervalle spécifié, sur fond de musique enregistrée dans la mémoire interne.

• Enregistrez les fichiers musique (format *.mp3) dans le dossier "musique" de la mémoire interne.
• Seuls les fichiers de musique enregistrés sous le dossier "musique" de la mémoire interne peuvent être utilisés comme fond sonore.

Pour modifier l'intervalle d'affichage du diaporama et activer/désactiver le fond sonore, consultez le paragraphe Réglages diaporama ci-dessous.


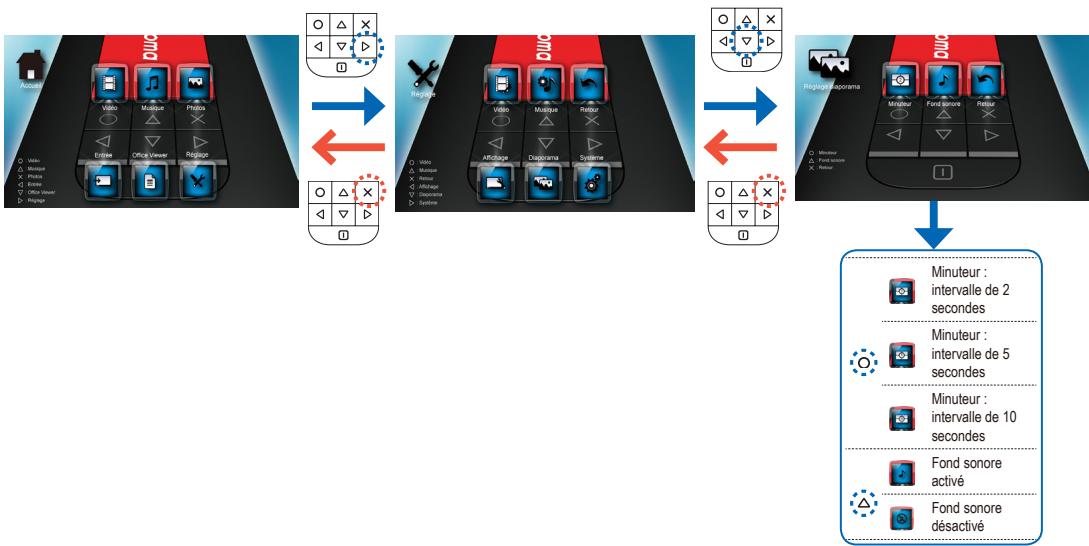

Réglages diaporama

Affichage des documents depuis la carte MicroSD

Affichage des documents depuis la mémoire interne

Le projecteur utilise Picsel File Viewer pour ouvrir et afficher les fichiers Word Microsoft® et PDF Adobe®.

Versions prises en charge

Version

Microsoft® Word 95

Microsoft® Word 97

Microsoft® Word 2000

Microsoft® Word 2003

Microsoft® Word 2007

Adobe® PDF 1.0 ~ 1.4

Format de document compatible

Format du fichier	Extension de fichier
Application Office Microsoft®(Word, Excel, Power Point)HTMLAdobe® PDF	.doc.docx.ppt.pptx.xls.xlsx.htm.html.pdf

Prise en charge des polices de caractères / langues

Le projecteur prend en charge des polices de caractère limitées. Lorsqu'un document contenant une police non prise en charge est ouvert, Office Viewer substitue automatiquement la police non prise en charge par une des polices du système par défaut. Ceci peut entraîner une modification de la mise en page du document.

• Office Viewer prend en charge les polices de caractère intégrées dans les documents PDF Adobe® mais pas dans les documents Word Microsoft®.
• Les polices de caractère intégrées sont utilisées en priorité par rapport aux polices du système du projecteur.

Police de caractère / Langue
HollandaisAnglaisFrançaisAllemandItalienJaponaisCoréenPolonais	PortugaisEspagnolSuédoisChinois traditionnelChinois simplifiéRusseGrec

Le projecteur prend en charge une police de caractère par défaut pour chaque langue.


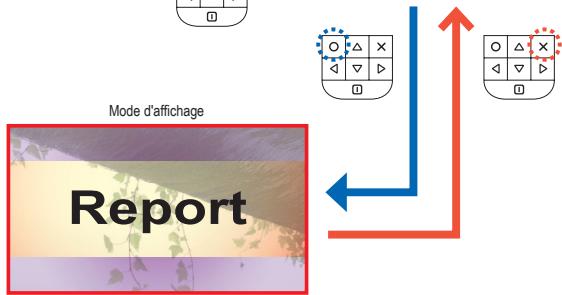

Réglages affichage

    subgraph Module1
        H["Main Mode"] --> I["Mode DEL: Lumineux"]
        I --> J["Mode DEL: Standard"]
        J --> K["Gamma: Standard"]
        K --> L["Gamma: Animation"]
        L --> M["Gamma: Lumineux"]
        M --> N["Gamma: Film"]

    end

    subgraph Module2
        O["Main Mode"] --> P["Mode DEL: Lumineux"]
        P --> Q["Mode DEL: Standard"]
        Q --> R["Gamma: Standard"]
        R --> S["Gamma: Animation"]
        S --> T["Gamma: Lumineux"]
        T --> U["Gamma: Film"]

    end

    subgraph Module3
        V["Main Mode"] --> W["Mode DEL: Lumineux"]
        W --> X["Mode DEL: Standard"]
        X --> Y["Gamma: Standard"]
        Y --> Z["Gamma: Animation"]
        Z --> AA["Gamma: Lumineux"]
        AA --> AB["Gamma: Film"]

    end

    subgraph Module4
        AC["Main Mode"] --> AD["Mode DEL: Lumineux"]
        AD --> AE["Mode DEL: Standard"]
        AE --> AF["Gamma: Standard"]
        AF --> AG["Gamma: Animation"]
        AG --> AH["Gamma: Lumineux"]
        AH --> AI["Gamma: Film"]

    end

    subgraph Module5
        AJ["Main Mode"] --> AK["Mode DEL: Lumineux"]
        AK --> AL["Mode DEL: Standard"]
        AL --> AM["Gamma: Standard"]
        AM --> AN["Gamma: Animation"]
        AN --> AO["Gamma: Lumineux"]
        AO --> AP["Gamma: Film"]

    end

    subgraph Module6
        AQ["Main Mode"] --> AR["Mode DEL: Lumineux"]
        AR --> AS["Mode DEL: Standard"]
        AS --> AT["Gamma: Standard"]
        AT --> AU["Gamma: Animation"]
        AU --> AV["Gamma: Lumineux"]
        AV --> AW["Gamma: Film"]

    subgraph Module7
        AX["Main Mode"] --> AY["Mode DEL: Lumineux"]
        AY --> AZ["Mode DEL: Standard"]
        AZ --> BA["Gamma: Standard"]
        BA --> BB["Gamma: Animation"]
        BB --> BC["Gamma: Lumineux"]
        BC --> BD["Gamma: Film"]

    end

    subgraph Module8
        BE["Main Mode"] --> BF["Mode DEL: Lumineux"]
        BF --> BG["Mode DEL: Standard"]
        BG --> BH["Gamma: Standard"]
        BH --> BI["Gamma: Animation"]
        BI --> BJ["Gamma: Lumineux"]
        BJ --> BK["Gamma: Film"]

    subgraph Module9
        BL["Main Mode"] --> BM["Mode DEL: Lumineux"]
        BM --> BN["Mode DEL: Standard"]
        BN --> BO["Gamma: Standard"]
        BO --> BP["Gamma: Animation"]
        BP --> BQ["Gamma: Lumineux"]
        BQ --> BR["Gamma: Film"]

    subgraph Module10
        BS["Main Mode"] --> BT["Mode DEL: Lumineux"]
        BT --> BU["Mode DEL: Standard"]
        BU --> BV["Gamma: Standard"]
        BV --> BW["Gamma: Animation"]
        BW --> BX["Gamma: Lumineux"]
        BX --> BY["Gamma: Film"]

    end

    subgraph Module11
        DC["Main Mode"] --> DD["Mode DEL: Lumineux"]
        DD --> DE["Mode DEL: Standard"]
        DE --> DF["Gamma: Standard"]
        DF --> DG["Gamma: Animation"]
        DG --> DH["Gamma: Lumineux"]
        DH --> DI["Gamma: Film"]

    subgraph Module12
        DJ["Main Mode"] --> DK["Mode DEL: Lumineux"]
        DK --> DL["Mode DEL: Standard"]
        DL --> DV["Beta - Arrière Inversé"]
    end

    subgraph Module13
        DW["Airplane"] --> DX["Airplane - Arrière Inversé"]
    end

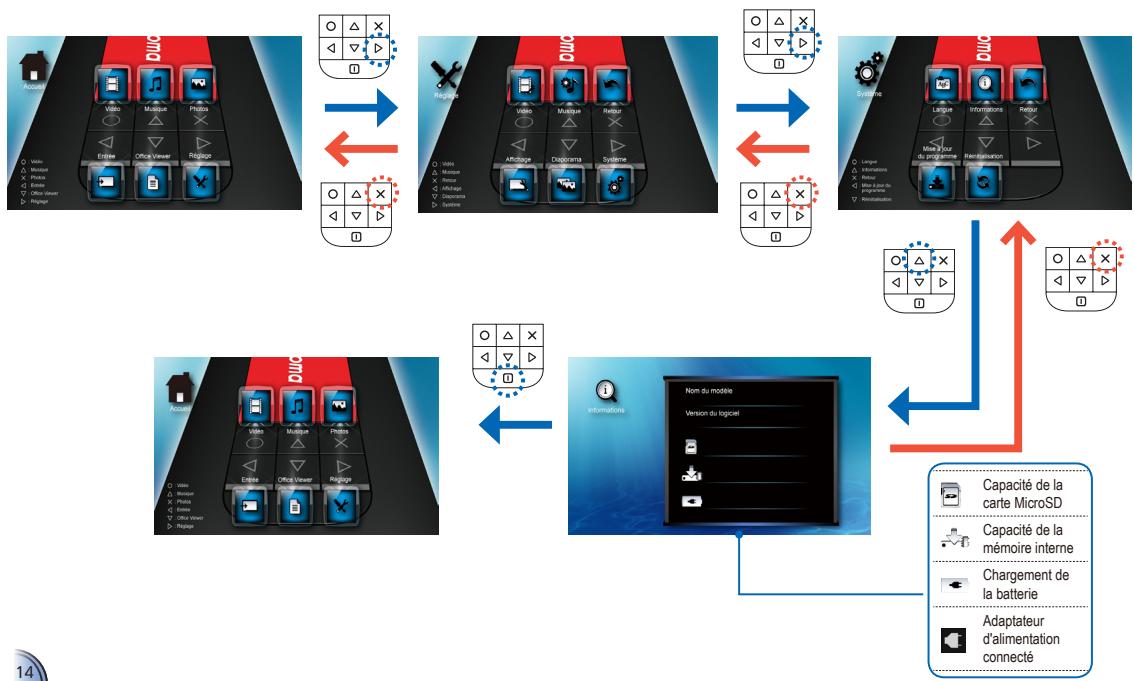

AFFICHER LES INFORMATIONS RELATIVES AU PROJECTEUR

Les mises à jour du logiciel sont disponibles sur le site Internet OPTOMA (www.optoma.com / www.optoma.eu / www.optoma.com.tw).

1. Créez un dossier sur votre ordinateur, appelé "mise à jour".
2. Téléchargez la dernière version du programme sur www.optoma.com et enregistrez-la dans le dossier "mise à jour".
3. Copiez le dossier "mise à jour" dans le dossier racine de la carte microSD.
4. Insérez la carte microSD dans la fente prévue à cet effet du projecteur.
5. Suivez les étapes ci-dessous.

Réinitialisation du système depuis le menu Réinitialisation

Lorsque le système est réinitialisé, tous les fichiers enregistrés dans la mémoire interne sont effacés. S'assurez que tous les fichiers sont sauvegardés avant d'effectuer la réinitialisation.

Réinitialisation du système depuis le bouton Réinitialisation

Utilisez le bouton Réinitialisation pour exécuter un redémarrage à froid de votre projecteur.

1. Poussez le bouton Réinitialisation en utilisant un objet pointu, comme la pointe d'un stylo ou un trombone.
2. Le projecteur réinitialise le système et s'arrête. Appuyez sur ① pendant 3 secondes pour redémarrer le projecteur.

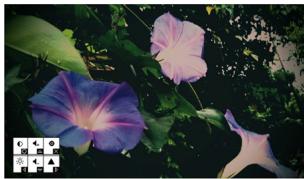

Comment utiliser une SOURCE d'entrée extérieure : VGA / Composite AV

Changer la source d'entrée

Lorsqu'un appareil de source vidéo est connecté et mis sous tension, le projecteur détecte la source vidéo. Pour modifier manuellement la source d'entrée, procédez comme suit :

Ajuster les réglages de la source d'entrée

Tableau des fréquences

Mode	Résolution	Sync. V (Hz)
VGA :	640x480	60
	800x600	60
	1024x768	60
	1 280 x 768	60
Entrée vidéo	480i / 480P	60
	576i / 576P	50
	720P	50 / 60

Le format vidéo ne prend pas en charge le contenu de la fonction B-Frame.

Clause pour office / document viewer

L'utilisateur final ne doit pas :

• effectuer des copies des produits Picsel ou les mettre à disposition d'un tiers.
• faire de l'ingénierie inverse, démonter, traduire ou décoder d'une façon ou d'une autre les produits Picsel, ou les copier en intégralité ou en partie pour en modifier le code source. Les enregistrements ne sont autorisés que dans les limites légales.

Spéc. des fichiers multimédia : définitions

Terme	Description
LBR	HE-AAC
SP	HE-AAC
ASP	HE-AAC
MP	AMR-NB
ML	APE
BP	G.726

Dépannage

Si vous rencontrez un problème dans l'utilisation de votre projecteur, veuillez lire les informations suivantes. Si le problème n'est pas résolu, contactez votre vendeur local ou notre centre de service.

Problèmes d'image

Aucune image n'apparaît sur l'écran.

• Vérifiez que les câbles/le chargeur/ la batterie sont/est correctement connectés et/ou inséré.
• Vérifiez si les broches des connecteurs sont tordues ou cassées. • Vérifiez que le projecteur est allumé.

L'image est floue/pas au point

• Tournez la bague de mise au point. - Vérifiez que l'écran de projection se trouve à l'intérieur de la distance requise, entre 9,6 et 126,6 pieds (entre 0,245 et 3,215 mètres) du projecteur. Voir page 5.

L'image est trop petite ou trop large

- Déplacez le projecteur en le rapprochant ou en l'éloignant de l'écran.

L'image est à l'envers.

- Sélectionnez "Installation --> Affichage --> Projection" dans le menu à l'écran, puis ajustez le sens de projection.

Problèmes audio

? Pas de son

- Pendant la lecture d'une vidéo ou d'une musique, appuyez sur le bouton.

Problèmes avec la batterie

La capacité de la batterie est faible.

• Enlevez la batterie et nettoyez les connecteurs.
• La batterie est usée et doit être remplacée.
• Le chargement de la batterie peut ne pas s'effectuer correctement après la mise hors tension du projecteur en raison de la température émise par le projecteur. Laissez refroidir le projecteur pendant un moment avant de brancher le chargeur.

Voyant DEL

Couleur DEL	Description
Pas de lumière	En fonctionnement
Orange	Chargement de la batterie
Vert	Chargement terminé
	Transfert de données en cours
Rouge	Niveau de batterie faible
Rouge (clignote)	Surchauffe ; la température du projecteur dépasse les 80°C.

• Le voyant DEL clignote en rouge lorsque la température du projecteur atteint les 80°C. Il est recommandé de mettre le projecteur hors tension et de le laisser refroidir.
• Lorsque la température du projecteur atteint les 85°C, il se met automatiquement hors tension car il dispose d'une protection intégrée contre la température élevée. Il ne s'agit pas d'un dysfonctionnement. Laissez refroidir le projecteur avant de le remettre sous tension.

Copyright © Optoma Company Limited. Tous droits réservés.

Optoma se réserve le droit d'appliquer des modifications techniques. Optoma n'est pas tenu responsable de dommages générés directement ou indirectement par des erreurs, des omissions ou des divergences entre l'appareil et la documentation jointe.

Toutes les autres marques ou logos sont des marques commerciales ou des marques déposées de leurs sociétés respectives.

L'utilisation de cet appareil dans le champ direct de vision d'un lieu de visionnage n'est pas prévue.

Spéc. des fichiers multimédia : conteneurs audio/image

Conteneurs audio

Conteneur	Décodeur audio
.aac	HE-AAC
.adif	HE-AAC
.adts	HE-AAC
.amr	AMR-NB
.ape	APE
.ape	G.726
.asf	WMA9
.awb	AMR-WB
.flac	FLAC
.m4a	HE-AAC
.mp3	MP3
.ogg	Vorbis

Conteneurs d'images

Conteneur	Décodeur d'images
BMP	*.bmp,
JPG	*.jpg
JPEG	*.jpeg

Conteneurs vidéo

Conteneur	Décodeur vidéo	Décodeur audio ou discours
.3gp	H.263	HE-AAC
	H.264	AMR-NB
	MJPEG	AMR-WB
.avi	H.263	MP3
	H.264	HE-AAC
	MJPEG	PCM/G.711
	MPEG4

Conteneur	Décodeur vidéo	Décodeur audio ou discours
.cmb	H.264	HE-AAC
.flv	Soreson Spark	MP3
.mp4	H.263H.264MPEG4	MP3HE-AACAMR-NBAMR-WB

Conteneur	Décodeur vidéo	Décodeur audio ou discours
.mov	H.263H.264MJPEGMPEG4	MP3HE-AACPCM/G.711AMR-NBAMR-WB
.wmv.asf	MPEG4 SPVC-1(WMV9)	WMA

Spéc. des fichiers multimédia : décodeurs

Décodeurs audio et discours

Décodeur audio ou discours	Couche, Version, ou Mono/Stéréo	Fréquence d'échantillonnage	Débit binaire maximal	Conformité/Spécifications
ADPCM	4 variantes, mono	48KHz	384kps	ITU-T G.726
AMR-NB	mono	8KHz	12,2kbps	3GPP TS 26.073
AMR-WB	mono	16KHz	23,85kbps	3GPP TS 26.073
APE	Rapide, Normal, Élevé	96KHz pour Rapide & Normal 48KHz pour Élevé	861kbps	Source audio Monkey's sur http://files.monkeysaudio.com/MAC_SDK_406.zip
FLAC	stéréo	96KHz, 24 bits par échantillonnage	2,652Mbps	http://flac.sourceforge.net
HE-AAC	v1, L2	48KHz	256kbps	ISO/IEC 14496-3
MP3	MPEG-1 couche 1, 2, et 3 Audio	48KHz	320kbps	ISO/IEC 11172-3 pour une conformité complète du décodeur et ISO IEC 11172-4 pour un décodeur 3 couches complet
PCM	-	48KHz	2304kbps	ITU-T G0,711
Vorbis	stéréo	48KHz	500kbps	http://xiph.org/vorbis/doc/Vorbis_I_spec.html
WMA8 WMA9	L1-3	48KHz	385kbps	Spécifications du décodeur standard audio multimédia Windows

Décodeurs d'images

Décodeur d'images	Couche, Version	Mégapixels maximum	Conformité/Spécifications
JPEG	Ligne de base, sans entrelacement	12mp	ISO/DIS 10918-1

Décodeurs vidéo

Décodeur vidéo	Profil, Niveau	Résolution maximale & fps	Débit binaire maximal	Conformité/Spécifications
H.263	BP, L10 (Mode En-tête court)	D1, 30fps	4Mbps	ISO/IEC 14496-2:2004
H.264	BP, L3	D1, 30fps	4Mbps	ISO/IEC 14496-2:2004
MJPEG	BP, sans entrelacement	800x480, 30fps	10Mbps	Prise en charge YUV444,422,420, et 411
MPEG4	ASP SP	D1, 30fps	4Mbps	ISO/IEC 14496-2:2004
Sorenson Spark	-	800x600, 30fps	4Mbps	Variante H.263
VC-1	SP@ML MP@ML	800x600, 30fps	2,6Mbps	SMPTE 421M
