사용 설명서 ML500 OPTOMA

	Evitez de regarder ou de faire face directement aux faisceaux du projecteur constamment. Tournez le dos aux faisceaux autant que possible.
	Un bâton ou un pointeur laser est recommandé pour l'utilisateur afi n d'éviter de se trouver au milieu du faisceau.
	Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu'on leur demande de montrer quelque chose sur l'écran.
	Pour économiser de l'énergie, fermez les rideaux de la pièce pour réduire le niveau de lumière ambiante.

A.2.9.31 BRILLANCE DU BOÎTIER DES APPAREILS PÉRIPHÉRIQUES (15 ^TH / 22 MEETING AG1 EK1):

Les spécifications de brillance de boîtier s'appliquent aux appareils périphériques utilisés dans des lieux de travail d'affichage visuel selon BildscharbV. Les appareils périphériques conçus pour l'utilisation à l'extérieur des lieux de travail d'affichage visuel peuvent recevoir une certification GS-Mark si la portée est indiquée dans le Manuel de l'utilisateur ainsi que le certificat.

Cela signifie que les mots suivants sont possibles dans les cas lorsque l'utilisation dans le champ visuel n'est pas prévu et lorsque des instructions suffisantes sont fournies dans le Manuel de l'utilisateur pour éviter ces cas pour s'assurer que l'affichage n'est pas affecté.

Mots dans le certificat : "Cet appareil n'est pas conçu pour être utilisé dans le champ visuel direct des lieux de travail d'affichage visuel. Pour éviter de créer des reflêts dans les lieux de travail d'affichage visuel, cet appareil ne doit pas être installé directement dans le champ visuel direct."

NOTICES DE RÈGLEMENTATION & DE SÉCURITÉ

Cet appendice liste les instructions générales concernant votre projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux normes applicables au matériel informatique de Classe B, en vertu de l'article 15 des Réglementations de la FCC. Ces normes visent à fournir aux installations résidantes une protection raisonnable contre les interférences. Cet appareil génère, utilise et peut diffuser des signaux radioélectriques. En outre, s'il n'est pas installé et employé harmful conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

Quoi qu'il en soit, on ne peut pas garantir que des interférences ne se produiront pas dans certaines installations. Si l'appareil est à l'origine de nuisances vis-à-vis de la réception de la radio ou de la télévision, ce que l'on peut déterminer en l'allumant puis en l'éteignant, il est recommandé à l'utilisateur de prendre l'une des mesures suivantes pour tenter de remédier à ces interférences:

• Réorientez ou changez l'antenne réceptrice de place.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le fournisseur ou un technicien radiotélévision expérimenté.

Notice: Câbles blindés

Des câbles blindés doivent être utilisés pour la connexion avec d'autres appareils informatiques afin de conserver la conformité aux normes FCC.

Attention

Les changements ou modifi cations non expressément approuvés par le fabricant peuvent invalider l'autorité de l'utilisateur, laquelle est accordée par la Commission Fédérales des Communications, à utiliser cet appareil.

Conditions de fonctionnement

Cet appareil est conforme à l'article 15 des Réglementations de la FCC. Le fonctionnement est sous réserve des deux conditions suivantes:

1. Cet appareil ne doit pas provoquer d'interférences nuisibles, et
2. Cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays

dans l'Union Européenne

• Directive 2004/108/EC EMC (comprenant les amendements)
  • Directive 2006/95/EC concernant la Basse Tension
• Directive 1999/5/EC R & TTE (si le produit dispose de la fonction RF)

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Ne pas obstruer les ouvertures de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Na pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
2. Ne pas utiliser ce projecteur à proximité de l'eau ou de l'humidité. Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
3. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
4. N'utilisez pas le projecteur dans un endroit directement au soleil.
5. N'utilisez pas le projecteur près d'appareils susceptibles de générer un champ magnétique.
6. N'utilisez pas le projecteur dans un endroit poussiéreux ou sale.
7. Eteignez toujours l'appareil avant tout nettoyage.
8. Eteignez toujours l'appareil avant d'enlever les piles.
9. Enlevez les piles de l'appareil si vous n'allez pas l'utiliser pendant une période prolongée.
10. Assurez-vous que la température ambiante de la pièce est entre 5-35°C.
11. Humidité relative 5 - 35°C, 80% (Max.), sans condensation.
12. N'exposez jamais les piles à des températures de plus de +60°C (+140°F)
13. La capacité de piles neuves ou de piles qui n'ont pas été utilisées pendant une longue période peut être réduite. Chargez complètement les piles avant la première utilisation.

14. Ne mettez jamais des piles dans votre bouche.

15. Ne touchez jamais les bornes des piles avec un objet métallique.

16. Ne faites jamais tomber et ne jetez ou tordez pas votre appareil.
17. Peut exploser si vous le jetez dans un feu.
18. Nettoyez uniquement avec un chiffon sec.
19. Utilisez uniquement les pièces/accessoirespécifi és par le constructeur.
20. Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à):
    ■ Lorsque l'appareil est tombé.
    ■ Le chargeur ou la prise a été endommagé.
    ■ Lorsqu'un liquide a pénétré dans le projecteur.
    ■ Lorsque le projecteur a été exposé à la pluie ou à l'humidité.
    ■ Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.
    Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter votre revendeur ou un centre de service avant d'envoyer l'appareil pour le faire réparer.
21. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces courtcircuitées peuvent entraîner un incendie ou un choc électrique.
22. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
23. Le projecteur ne doit être réparé que par un personnel de dépannage qualifié.
24. Ne touchez pas le projecteur s'il a été utilisé pendant une longue période.
25. ATTENTION : risque d'explosion si le type de batterie utilisé en remplacement est incorrect.
26. Jetez les batteries usagées conformément aux instructions.

MISE AU REBUT DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS

(Valable dans l'ensemble de l'Union Européenne ainsi que dans les pays européens disposant de programmes distincts de collecte des déchets)

Ce symbole appliqué sur votre produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager lorsque vous voulez le mettre au rebut. Il doit au contraire être remis à un site de collecte agréé pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit mis au rebut de façon adéquate, vous contribuezé à prévenir les conséquences potentiellement négatives sur l'environnement et sur la santé humaine qui risqueraient de se produire en cas de mise au rebut inappropriée de ce produit. Le recyclage des matériaux contribuera également à

économiser les ressources naturelles.

Ce symbole n'est valable que dans l'Union Européenne. Si vous souhaitez mettre ce produit au rebut, veuillez prendre contact avec les autorités locales ou avec votre revendeur et renseignez-vous sur la méthode de mise au rebut correcte.

14 5 6 7 8 15 16 17 1 2 3 4 9 10 11 12 13 Optoma 18 19 20 21 22 OLP

1. Connecteur VGA
2. Mini connecteur HDMI
3. Connecteur d'entrée AV
4. Port Micro USB
5. Bouton OK (○)
6. Bouton Haut (▲)
7. Bouton Annuler / ECH (×)
8. Bouton Droite (▶)
9. Bouton Gauche (◀)
10. Bouton Bas (▼)
11. Voyant DEL
12. Récepteur IR
13. Haut-parleur
14. Pied Elévateur
15. Objectif
16. Bague de mise au point
17. Bouton Marche (⏻)
18. Fente carte MicroSD
19. Connecteur sortie audio
20. Entrée CC
21. Port USB Type A

22. Trou de vis pour tripode

23. Bouton Accueil (♠)

Les éléments 5\~10 et 12 sont aussi des boutons de fonction. Les fonctions disponibles peuvent varier en fonction du mode sélectionné.

Télécommande

1. Bouton Zoom
2. Bouton Marche
3. Bouton Haut/Volume Plus
4. Bouton OK
5. Bouton Gauche
6. Bouton Bas/Volume Moins
7. Bouton Accueil
8. Bouton Affichage WiFi
9. Bouton Affichage USB
10. Bouton VGA
11. Bouton Cacher
12. Bouton Annuler / ECH
13. Bouton Droite
14. Bouton Mode DEL
15. Bouton Vidéo
16. Bouton HDMI

DESCRIPTION DU CONTENU DE LA BOÎTE

1. Cordon d'alimentation CA
2. Adaptateur secteur
3. Câble Micro-USB à USB Type-A
4. Télécommande et pile

1. Câble AV

2. Câble VGA

3. Valise de transport

Accessoires optionnels

1. Branchez l'adaptateur secteur sur la prise d'alimentation CA à l'arrière du projecteur. (①)
2. Branchez la fiche du cordon d'alimentation CA sur l'adaptateur secteur. (②)
3. Branchez la fiche du cordon d'alimentation CA sur une prise de courant. (③) Le voyant DEL rouge clignote en mode veille.
4. Appuyez sur le bouton Marche (⏻) pour allumer ou éteindre le projecteur. (④) Le voyant DEL s'éteint lorsque le projecteur est allumé.

4

La première fois que vous l'allumez, l'écran Langue apparaît.

1. Allez sur la langue désirée.

1. Sélectionnez l'item. (○)

- Les accessoires standards peuvent varier selon les pays, leurs applications étant différentes.

- Le cordon d'alimentation fourni varie en fonction du pays.

- Les accessoires standards peuvent varier selon les pays, leurs applications étant différentes. - Le cordon d'alimentation fourni varie en fonction du pays.

AJUSTER LA HAUTEUR DE L'IMAGE PROJETÉE

Le projecteur est équipé d'un pied élévateur pour ajuster la hauteur de l'image projetée.

Pour ajuster la hauteur :

Après quelques secondes, s'il n'y a aucun changement, le projecteur ajuste automatiquement l'affichage de l'image via la fonction Ajustement auto de l'image.

AJUSTER L'IMAGE PROJETÉE

Distance de protection (A)		Dimensions de l'écran – largeur (B)		Dimensions de l'écran – hauteur (C)		Diagonale de l'écran (D)
Mètre	pouce	(mm)	(pouce)	(mm)	(pouce)	(mm)	(pouce)
0,5	21,62	366,2	14,4	228,9	9,0	432	17
1,0	38,16	646,2	25,4	403,9	15,9	762	30
1,6	63,60	1077,0	42,4	673,1	26,5	1270	50
1,9	76,32	1292,3	50,9	807,7	31,8	1524	60
2,6	101,76	1723,1	67,8	1077,0	42,4	2032	80
3,2	127,20	2153,9	84,8	1346,2	53,0	2540	100
3,9	152,64	2584,7	101,8	1615,4	63,6	3048	120
4,8	190,80	3230,9	127,2	2019,3	79,5	3810	150
5,8	228,96	3877,0	152,6	2423,2	95,4	4572	180

B C D A

Ajustez le focus jusqu'à ce que l'image soit nette.

CONNECTEZ LASOURCE D'ENTRÉE - VGA / HDMI

Connectez l'appareil VGA / HDMI en utilisant un câble approprié. (①\~②) Le projecteur détectera automatiquement la source. Pour plus d'informations, voir "Comment utiliser la source d'entrée externe" à la page 19.

Pour l'entrée vidéo et audio

ou Entrée Audio seulement 1 2

Connectez la source d'entrée AV. (①\~②)

Le projecteur détectera

automatiquement la source. Pour plus d'informations, voir "Comment utiliser la source d'entrée externe" à la page 19.

1. Toutes les autres marques ou noms de produit sont des marques déposées ou des marques commerciales appartenant à leurs propriétaires respectifs.
2. Les câbles de connexion aux appareils de sortie vidéo ne sont pas fournis, veuillez contacter votre revendeur ou Optoma.
3. iPod nano/iPod touch/iPhone/iPod classic (version 5 et ultérieure)
4. Conçu pour l'iPod/l'iPhone/le téléphone portable/le baladeur multimédia avec fonctions de sortie TV. L'utilisation avec des appareil présentant une tension de signal audio > 0,9 Vrms n'est pas recommandée.

CONNECTER UN ORDINATEUR POUR AFFICHAGE USB

Vous pouvez projeter l'affichage d'un ordinateur en utilisant le port micro-USB du projecteur.

1. Connectez un ordinateur portable ou un PC en utilisant le câble USB/micro USB fourni.
2. Allumez le projecteur. Voir "Mode d'affichage USB" à la page 24.

CONNECTER L'ORDINATEUR POUR LE TRANSFERT DE DONNÉES

Vous pouvez transférer des données sur la mémoire interne du projecteur ou la carte microSD.

1. Connectez un ordinateur portable ou un PC en utilisant le câble USB/micro USB fourni.
2. Allumez le projecteur. Voir "Mode de transfert de données" à la page 24.

L'ordinateur portable/le PC peut seulement détecter la source d'entrée si le projecteur est allumé. La projection va s'interrompre au moment de la connexion.

Par défaut, le projecteur affiche le contenu de la mémoire interne.

Cependant si une carte microSD a été insérée, le projecteur lira en premier le contenu de la carte microSD.

Insérez la carte microSD dans la fente, les contacts dorés vers le bas.

Le projecteur projète les fichiers multimédia directement à partir des sources de données : mémoire interne, carte microSD, ou une source externe (USB).

• Pour retirer la carte microSD, enfoncez un peu la carte pour l'éjecter de la fente.
• N'enlevez pas la carte microSD lorsque le projecteur est en train de projeter une image à partir de la carte SD. Cela peut endommager les données ou la carte.
• Supporte les cartes microSD de jusqu'à 32 Go.
• La carte microSD n'est pas incluse dans la boîte.

Le projecteur lit en premier les données sur la clé USB si une est branchée.

Branchez une clé USB sur l'un des ports USB Type A à l'arrière du projecteur.

Supporte les clés USB au format FAT32.

UTILISATION D'UN TRÉPIED

Vissez un trépied standard sur le trou de vis du projecteur.

Le trépied est un accessoire optionnel.

Ouvrir le menu Musique Ouvrir le menu Office Viewer Ouvrir le menu Vidéo Sélectionner la source d'entrée. Ouvrir le menu Photo Ouvrir le menu Réglage Retourner au menu Accueil

Menu Accueil

Vidéo Musique Photo Entrée Visual Office Reglages Appuyez sur le symbolle correspondant pour ouvrir directement une fonction spécifique

Appuyez sur le bouton correspondant à l'élément du menu que vous voulez ouvrir. Par exemple, pour ouvrir Vidéo, appuyez sur O.

• Appuyez sur le bouton correspondant à l'option désirée.
• Appuyez sur × pour retourner à l'écran précédent.

Un guide des boutons apparaît en bas à gauche dans la plupart des écrans (voir ci-dessous). Les guides disponibles peuvent varier en fonction du mode sélectionné. Appuyez sur le bouton correspondant pour sélectionner une option ou une opération.

Sous-menu

270 Travel Travel Day1.mkv 21:30:46 Travel Day2.mkv 21:43:46 Travel Day3.mkv 22:13:46 Mémoire intérie

Icône de source de données
Le projecteur lit les sources mémoires dans l'ordre suivant :
Source externe (USB) » carte microSD » mémoire interne.

Source externe

Mémoire interne

Carte microSD

Éléments du sous-menu

Video Movie Travel Travel Day1.mix Travel Day2.mix Travel Day3.mix Travel Day4.mix

Menu Vidéo

Music Music Frame Summer.mp3 03:31 Rainbow.mp3 04:28 Blue.mp3 03:25 Cat.mp3 03:45 Black Sheep.mp3 03:02

Menu Musique

Réglage sédite Réglage de mesque Résur 0 Δ X Réglage de laflage Disponema Système

Menu Réglage

Jouer des vidéos à partir de la mémoire interne, une carte microSD ou une source externe

Si une source externe (USB) est inséré, la mémoire externe est lue en premier. Si vous voulez lire les données de la carte microSD ou de la mémoire interne, appuyez sur ◀ dans l'écran approprié pour changer la source des données. Voir les étapes suivantes.

2. Sélectionner une source de données

L'écran, l'icône de la source sur le guide des boutons et l'ordre des écrans peuvent varier en fonction des sources des données disponibles. Si la source externe ou la carte microSD n'a pas été insérée, cet écran sera sauté lorsque vous appuyez sur ◀ et l'icône de la source sur le guide des boutons ne sera pas affichée.

1. Sélectionnez "Vidéo"


Video Museum Photo Editie Visual Office Language Appuyant sur le symbole correspondent pour appuit déclarément une fonction spécifique

Changer la source des données

Changer la source des données

Changer la source des données

1. Sélectionnez un fichier vidéo


L'écran qui s'affiche varie en fonction de la source des données sélectionnée lors de l'étape précédente.

1. Jouez le fichier

   ou

Si le fichier vidéo sélectionné n'est pas terminé d'une lecture précédente.

Non

Mode Lecture vidéo (voir page 8)

Le guide des boutons disparaît lorsque le clavier n'est pas utilisé pendant 3 secondes. Pour afficher le guide des boutons, appuyez sur n'importe quel bouton sauf ⬆.

ur afficher le guide des boutons, appuyez n'importe quel bouton sauf 📤. Régler le volume Pause/Lecture Avance rapide Retour rapide Retourner à l'écran précédent Retourner au menu Accueil 1:44 Host My Hand mub 1:24:37 Icônes de répétition Répéter tout Répéter un Répéter éteint Pour changer les réglages de répétition, voir Réglages vidéo ci-dessous.

RÉGLAGES VIDÉO

1. Sélectionnez "Reglages"


Video Masterie Photo Enrolle Visual Office Highways Appuyez sur le symbolle correspondent pour auivi directionn une fonction spécifique

1. Sélectionnez "Réglage Vidéo"


Régages Régage volume Régage de manique Résur Régage de laclarge Dispense Système

1. Ajustez les réglages


Affichage du navigateur : Vue Liste

Affichage du navigateur : Vue Miniature

Jouer de la musique à partir de la mémoire interne, une carte microSD ou une source externe

Si une source externe (USB) est inséré, la mémoire externe est lue en premier. Si vous voulez lire les données de la carte microSD ou de la mémoire interne, appuyez sur ◀ dans l'écran approprié pour changer la source des données. Voir les étapes suivantes.

2. Sélectionner une source de données

L'écran, l'icône de la source sur le guide des boutons et l'ordre des écrans peuvent varier en fonction des sources des données disponibles. Si la source externe ou la carte microSD n'a pas été insérée, cet écran sera sauté lorsque vous appuyez sur ◀ et l'icône de la source sur le guide des boutons ne sera pas affichée.

1. Sélectionnez "Musique"


Video Movies PDFs Emite Visual Office Blogress Appuyez sur le symbole correspondant pour ouvr directement une fonction spécifique

Changer la source des données

Summer.mp3 03:31 Rainbow.mp3 04:28 Blue.mp3 03:20 Cat.mp3 03:45 Black Sheep.mp3 03:02

Changer la source des données

Music Summer.mp3 03:31 Rainbow.mp3 04:28 Blue.mp3 03:26 Cat.mp3 03:45 Black Sheep.mp3 03:02

Changer la source des données

Music Summer.mp3 03:31 Rainbow.mp3 04:28 Blue.mp3 03:20 Cat.mp3 03:46 Black Sheep.mp3 03:02

1. Sélectionnez un fichier de musique


L'écran qui s'affiche varie en fonction de la source des données sélectionnée lors de l'étape précédente.

Mode Lecture musicale (voir page 10)

Summer Chrome version: Rainbow.vcp3

Le guide des boutons disparaît lorsque le clavier n'est pas utilisé pendant 3 secondes. Pour afficher le guide des boutons, appuyez sur n'importe quel bouton sauf ♠.

que- de des boutons disparaît lorsque le n'est pas utilisé pendant 3 secondes. ficher le guide des boutons, appuyez porte quel bouton sauf Chanson suivante: Rainbow.mp3 Régler le volume Returner à l'écran précédent Pause/Lecture Avance rapide (appuyez sans arrêter) Piste suivante Return rapide (appuyez sans arrêter) Piste précédente Returner au menu Accueil Icônes Répétition / Aléatoire Répéter tout Répéter un Répéter éteint Aléatoire activé Aléatoire désactivé Pour changer les réglages de répétition ou de fonction aléatoire, voir Réglages de musique ci-dessous.

RÉGLAGES DE MUSIQUE

1. Sélectionnez "Reglages"


Video Motion Photo Echite Visual Office Resignes Appuyez sur le symbole correspondent pour应对 descatement une fonction spécifique

1. Sélectionnez "Réglages de musique"


Régages Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Régage de la vente Système

1. Ajustez les réglages


Reglage du Moutique Fuppler Anatons Routor ↓

Répéter tout Répéter un Répéter éteint Aléatoire activé Aléatoire désactivé

Afficher des photos à partir de la mémoire interne, une carte microSD ou une source externe

Si une source externe (USB) est inséré, la mémoire externe est lue en premier. Si vous voulez lire les données de la carte microSD ou de la mémoire interne, appuyez sur ◀ dans l'écran approprié pour changer la source des données. Voir les étapes suivantes.

2. Sélectionner une source de données

L'écran, l'icône de la source sur le guide des boutons et l'ordre des écrans peuvent varier en fonction des sources des données disponibles. Si la source externe ou la carte microSD n'a pas été insérée, cet écran sera sauté lorsque vous appuyez sur ◀ et l'icône de la source sur le guide des boutons ne sera pas affichée.

1. Sélectionnez "Photo"


Video Movies Photo Emise Visual Office Business Appuyez sur le symbole correspondant pour outre directement une fonction spécifique

Changer la source des données

1. Sélectionnez la page


Indicateur de page

L'écran qui s'affiche varie en fonction de la source des données sélectionnée lors de l'étape précédente.

4. Ouvrez la page actuelle

1. Naviguez les miniatures
2. Prévisualisez le fichier
   Mode Plein écran (voir page 12)


Le guide des boutons disparaît lorsque le clavier n'est pas utilisé pendant 3 secondes. Pour afficher le guide des boutons, appuyez sur n'importe quel bouton sauf ⬆.

• Pour changer la durée de l'intervalle du diaporama et activer/désactiver la musique de fond, voir Réglages de diaporama ci-dessous.
• Assurez-vous que le réglage de la musique de fond est sur "Marche" si vous voulez activer cette fonction.
• Enregistrez les fichiers de musique (format *.mp3) dans le dossier "Slideshow Music" sur la mémoire interne.
• Seulement les fichiers de musique enregistrés dans le dossier "Slideshow Music" sur la mémoire interne peuvent être joués comme musique de fond.

Mode Plein écran

Ouvrir le mode Diaporama

Photo suivante

Photo précédente

Retourner à l'écran précédent

Tourner vers la droite par 90°

Tourner vers la gauche par 90°

Retourner au menu Accueil

Retourner au menu Accueil

RÉGLAGES DE DIAPORAMA

1. Sélectionnez "Reglages"


Video Beauty Photo Editie Visual Office Settings Appuyant sur le symbolle correspondent pour appri directement une fonction spécifique

1. Sélectionnez "Diaporama"


Reglages Réglage de la vente Réglage de maupie Réglage de la vente Réglage de la vente Disposance Systeme

1. Ajustez les réglages


Compteur Maison de font Radio Diagnere O Δ X 4 7 2

Minuteur : Intervalle de 2 secondes

Minuteur : Intervalle de 5 secondes

Minuteur : Intervalle de 10 secondes

Musique de fond marche

Musique de fond arrêt

Afficher des photos à partir de la mémoire interne, une carte microSD ou une source externe

Si une source externe (USB) est inséré, la mémoire externe est lue en premier. Si vous voulez lire les données de la carte microSD ou de la mémoire interne, appuyez sur ◀ dans l'écran approprié pour changer la source des données. Voir les étapes suivantes.

2. Sélectionner une source de données

L'écran, l'icône de la source sur le guide des boutons et l'ordre des écrans peuvent varier en fonction des sources des données disponibles. Si la source externe ou la carte microSD n'a pas été insérée, cet écran sera sauté lorsque vous appuyez sur ◀ et l'icône de la source sur le guide des boutons ne sera pas affichée.

1. Sélectionnez "Visual. Office"


Video Music Photo Ecole Visual Office Settings Appuyez sur le symbole correspondent pour ouvr directement une fonction spécifique

Changer la source des données

Changer la source des données Changer la source des données

1. Sélectionnez un fichier


Summer.doc 128 KB Rainbow pit 1211 KB Blue rats 143 KB Cat doc 165 KB Black Sheep.doc 256 KB

L'écran qui s'affiche varie en fonction de la source des données sélectionnée lors de l'étape précédente.

Mode d'affichage (voir page 14)

Optoma®

Le guide des boutons disparaît lorsque le clavier n'est pas utilisé pendant 3 secondes. Pour afficher le guide des boutons, appuyez sur n'importe quel bouton sauf ⬆.

Mouvement vers le haut, bas, gauche, droite (en mode Zoom)

Aller vers la gauche

Aller vers la droite

Quitter le mode Affichage

Retourner au menu Accueil

RÉGLAGES D'AFFICHAGE

1. Sélectionnez "Reglages"


1. Sélectionnez "Réglages d'affichage"


Reglages Reglage en établer Reglage de musique Résorer Reglage de l'abbrage Depotants Systèmes

1. Ajustez les réglages


Reçage de l'effichage Mode 325 Mode de coupler Refour Rèpont d'agent Genre Projection

Mode DEL : Luminosité

Mode DEL : Cinéma

Mode DEL : Photo

Mode DEL : PC

Mode Couleurs : Etendue

Mode Couleurs : Standard

Format de l'écran : 4:3

Format de l'écran : 16:9

Format de l'écran : 16:10

Format de l'écran : Auto

Gamma : Présentation

Gamma : Film

Gamma : Luminosité

Gamma: Standard

Projection : Bureau devant

Projection : Inversé devant

Projection : Bureau derrière

Projection : Inversé derrière

1. Sélectionnez "Reglages"

1. Sélectionnez "Systeme"

Ragages Ragage notes Ragage de murance Ratour Ragage de latricage Disposures Systems

1. Sélectionnez "Langue"

Systems Langue Information Refour Ag A K Correction information Cluster Ratehler L

1. Confirmez la langue / Retournez au Menu Accueil.

Video Movie Photo Ensemble Visual Office Display Appuyant sur le symbole correspondent pour ouvert directement une fonction espèdus

1. Sélectionnez la langue

English Française Español Italienisch Portuguese Deutsch Nederlands Polka Russia Somalia Elicoad Tokyo 智慼中文 网易中文 腾讯网 日本語

Sélectionnez votre langue de menu préférée. Les options sont : Anglais, français, espagnol, jugais (brésilien), allemand, italien, russe, polonais, landais, suédois, grec, chinois traditionnel, chinois simplifié, coréen, japonais, Turc

AFFICHER LES INFORMATIONS DU PROJECTEUR

1. Sélectionnez "Reglages"

Video Monitor Photo Display Visual Office Settings Appuyez sur le symbole correspondent pour ouvr directement une fonction spécifique

1. Sélectionnez "Systeme"

Régages Régage collée Régage de manique Retour Régage de Off-ragage Disparance Systems

1. Sélectionnez "Informations"

1. Appuyez pour retourner au Menu Accueil.

Video Maskin Photo Eolie Visual Office Ratings Appuyez sur le symbole correspondent pour courr d'ordement et fonction spécifique

1. Affichez les informations

Nom du modèle : Version SW : 56 MB/ 6152 MB 561 MB/ 2048 MB 561 MB/ 2048 MB

Capacité de la carte microSD

Capacité de la mémoire interne

Capacité de la mémoire externe (USB)

Adaptateur secteur branché

Les mises à jour du logiciel peuvent être obtenues sur le site Web de OPTOMA (www.optoma.com / www.optoma.eu /www.optoma.com.tw).

1. Sur votre ordinateur, créez un dossier appelé "mise à jour".
2. Téléchargez la dernière version du firmware sur www.optoma.com et enregistrez-la dans le dossier "mise à jour".
3. Copiez le dossier "upgrade" dans le dossier principal de la carte microSD.
4. Insérez la carte microSD dans la fente de carte microSD du projecteur.

5. Suivez les étapes suivantes.

6. Sélectionnez "Reglages"


Video Music Maps Entrie Visual Office Settings Appuyez sur le symbol correspondant pour ouvr directement une fonction extracurée

1. Sélectionnez "Systeme"


Raglages Raglages volume Raglages de manure Ratour Raglages de l'infotrage Despanance Systems

1. Confirmez la mise à jour

1. Sélectionnez Mise à jour


Nom du modèle : Version SW : 561 MB/ 8192 MB 561 MB/ 2048 MB 561 MB/ 2048 MB

1. Sélectionnez "Informations"


1. Attendez jusqu'à la fin


La mise à jour peut prendre une certaine durée, n'appuyez sur aucun bouton.

• Ne touchez pas les boutons et n'éteignez pas le projecteur pendant le processus de mise à jour. Autrement vous risqueriez d'endommager le projecteur.
• N'enlevez pas la carte microSD tant que la mise à jour n'est pas terminée.

7. Eteignez le projecteur

Lorsque l'écran suivant s'affiche, la mise à jour est terminée. Maintenez enfoncé le bouton Marche pendant 6 secondes pour éteindre le projecteur.

1. Allumez le projecteur


Optoma

Video Beauty Photo Encke Visual Office Messages Appuyez sur le symbolle correspondent pour ouvr d'ordement une fonction spécifique

Ajust. auto de l'image

1. Sélectionnez "Reglages"

Video Music Photo Episode Visual Office Flighting Appuyant sur le symbol correspondant pour ouvr directement pour fonction espérifie

1. Sélectionnez "Systeme"

Ragages Ragage volume Ragage de mangle Ratour Ragage de l'infarge Depressure Options

1. Sélectionnez "Correction déformation"

Systems Langue Informations Return Agg A K Correct deformation Cluster Reinhalizer P

1. Sélectionnez l'ajustement auto de l'image

Correction Automatic AUTO +/-

1. Sélectionnez "Ajustement auto de l'image"

Correction Deformation AUTO +/-

1. Sélectionnez "Reglages"

Video Museum Photo Ecole Visual Office Registry Appuyez sur le symbole correspondent pour point directement une fonction spécifique

1. Sélectionnez "Systeme"

Reglages Reglage en total Reglage de muscaty Ratour Reglage de l'infraje Depomme Systeme

1. Sélectionnez "Correction déformation"

Systems Langue Informations Retour Agg A X Correction deformation Cluster Rétaléifier P

1. Ajustez l'affichage de l'image

1. Sélectionnez "Trapèze manuel"

Correction Information AUTO +/-

1. Sélectionnez "Reglages"


Video Museum Photo Ebook Virtual Office Bloggs Appuyant sur le symbolle correspondant pour quen directement une fonction spécifique

1. Sélectionnez "Systeme"


Régages Régage de la vie Régage de montaje Régage de officiage Disparance Systems

1. Sélectionnez "Clavier"


1. Pour allumer/éteindre le son


Systema Languin Informations Ration Correction Information Clipper Protemaker

RÉINITIALISER LE SYSTÈME

Réinitialiser le système avec le menu Réinitialiser

Lorsque le système est réinitialisé, tous les fichiers enregistrés sur la mémoire interne seront effacés. Assurez-vous que vous avez bien sauvegardé avant de faire la réinitialisation.

1. Sélectionnez "Reglages"


Video Mance Photo Drain Visual Office Display Appuyant sur le symbol correspondent pour ouvert directement une fonction spécifique

1. Sélectionnez "Systeme"


Reglages Reglage volume Reglage de mouture Ratour Reglage de la surface Disponance Systems

Sélectionner manuellement la source d'entrée

Si plus d'un périphérique externe est connecté au projecteur ou que le projecteur ne peut pas détecter automatiquement le périphérique externe, Vous devez sélectionner manuellement la source d'entrée. Pour faire cela, procédez comme suit.

Vidéo

VGA

HDMI

Affichage USB

Affichage WiFi

Retourner au menu Accueil

La boîte de message de signal apparaît brièvement à l'écran; son nom varie en fonction du signal d'entrée sélectionné.

Zoom avant

Volume plus

Volume moins

Rapport d'aspect

Ne supporte pas la 3D :

Cacher le guide des boutons

Supporte la 3D : Ouvre le menu 3D

Réglages

Retourner au menu Accueil

Changer les réglages du rapport d'aspect

1. Affichez le contenu de la source

Mode d'affichage

Affichage Guide des boutons

1. Sélectionnez "Rapport d'aspect"

1. Confirmez le réglage

Option de défilement

Lorsque aucune touche n'est utilisée pendant 10 secondes, l'icône du rapport d'aspect disparaît automatiquement et son réglage est appliqué.

Option de défilement

Option de défilement

1. Faites défiler le réglage du Rapport d'aspect

Option de défilement

Ajuster le réglage du contraste

1. Affichez le contenu de la source

Mode d'affichage

Affichage Guide des boutons

1. Sélectionnez "Réglages"

1. Sélectionnez "Contraste"

Lorsque aucune touche n'est utilisée pendant 10 secondes, l'icône du contraste disparaît automatiquement et son réglage est appliqué.

Ajuster le réglage de la luminosité

1. Affichez le contenu de la source

Mode d'affichage

Affichage Guide des boutons

1. Sélectionnez "Reglages"

1. Sélectionnez "Luminosité"

Quitter le réglage de la luminosité
Défiler les autres réglages : Contraste, Luminosité, Mode de couleur, Mode DEL, Luminosité
Retourner au menu Accueil

Lorsque aucune touche n'est utilisée pendant 10 secondes, l'icône de la luminosité disparaît automatiquement et son réglage est appliqué.

Sélection des réglages du Mode DEL

1. Affichez le contenu de la source Mode d'affichage

Affichage Guide des boutons

1. Sélectionnez "Reglages"

1. Sélectionnez "Mode DEL"

Quitter les réglages du mode DEL
Défiler les autres réglages : Luminosité, Contraste, Netteté, Mode de couleur, Mode DEL
Retourner au menu Accueil

Réglages du Mode DEL

Luminosité


Cinéma

PC

Sélectionner les réglages du Mode de couleur

1. Affichez le contenu de la source
   Mode d'affichage


Affichage Guide des boutons

1. Sélectionnez "Reglages"


1. Sélectionnez "Mode de couleur"


Quitter les réglages du mode de couleur

Défiler les autres réglages : Mode DEL, Luminosité, Contraste, Netteté, Couleur, DEL

Retourner au menu Accueil

Réglages du mode de couleur

Etendue : Utilisé pour projeter des images avec des couleurs plus vives.

Standard : Utilisé pour projeter des images avec des couleurs standards.

Ajuster le réglage de la netteté

1. Affichez le contenu de la source
   Mode d'affichage


Affichage Guide des boutons

1. Sélectionnez "Reglages"


1. Sélectionnez "Netteté"


Quitter le mode de réglage de la netteté

Défiler les autres réglages : Mode de couleur, Mode DEL, Luminosité, Contraste, Netteté

Retourner au menu Accueil

Changement des réglages du mode 3D

1. Affichez le contenu de la source Mode d'affichage


Affichage Guide des boutons

1. Sélectionnez "3D"


1. Sélectionnez "Mode 3D"


4. Faites défiler le réglage du Mode 3D

Option de défilement

Synchronisation de l'affichage 3D

1. Affichez le contenu de la source
   Mode d'affichage


Affichage Guide des boutons

1. Sélectionnez "3D"


3. Sélectionnez "Synchro 3D"

Mode de transfert de données

Lorsqu'un ordinateur est connecté via USB, le projecteur détecte automatiquement la connexion et le message suivant apparaît sur l'écran.

1. Sélectionnez "Transfert de données"


Attach USB Transfer de domine Bout O A X 4 7 2 Max USB

1. Confirmez le transfert


Transfert de données? Image noire pendant transf. don.

1. Débranchez le câble USB


Video Mance Photo Ecole Visual Office Régions Appuyez sur le symbole correspondent pour ouvr directement une fonction spécifique

1. Téléchargez des fichiers avec un ordinateur


Transfert de données Chang le meront une date 10.0000 Passifs à la Direction d'Europe Data: abit 100 percentiles. No

OU

L'écran devient tout noir 60 secondes pour économiser l'énergie. Appuyez sur ⚠ pour réveiller l'affichage.

Mode d'affichage USB

Lorsque vous utilisez la fonction Affichage USB la première fois :
1. Dans le bureau de Windows, naviguez vers le disque "USB Display V1.0.1" et double-cliquez sur "dlusb_launcher.exe", voir "Mode Transfert de données" ci-dessus.
2. Affichage USB n'est pas compatible avec MAC.

1. Sélectionnez "Affichage USB"


Altitude USB Transfer de domaine Control Main USB

1. Connectez un PC


Affichage USB

1. Affichez Affichage PC


4. Débranchez le câble USB

Video Music Photo Encke Visual Office Marjogas Appuyez sur le symbolle correspondent pour quart d'ordement une fonction spécifique

Mode d'affichage Wi-Fi

Lorsque vous utilisez la fonction Affichage Wi-Fi la première fois, installez le logiciel "MirrorOp Sender" sur votre PC.

1. Dans le bureau de Windows, double-cliquez sur "setupMirrorOpSender.exe". Suivez les instructions à l'écran pour terminer l'installation du logiciel.

2. L'affichage Wi-Fi n'est pas compatible avec MAC.

3. Branchez la dongle Wi-Fi


Ce projecteur est seulement compatible avec le type de dongle "AboCom WU5205".

1. Sélectionnez "Entrée"


Video Music Photo Estable Visual Office Display Appuyant sur le symbole correspondent pour ouvr directement une fonction spécifique

1. Sélectionnez "Affichage Wi-Fi"


Video VGA Retor HDMI A X Affichage USB Affichage WiFi

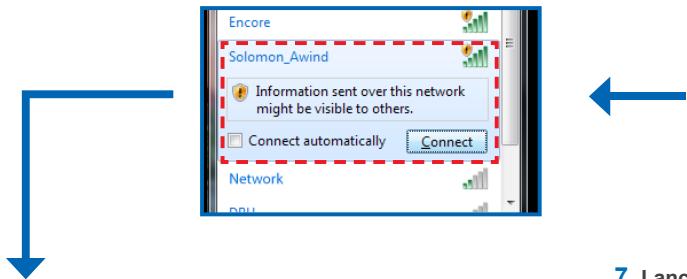

1. Dans Connexion sans fil sur le PC, sélectionnez "Solomon_Awind"


1. Afficher l'affichage Wi-Fi Information


WiFi WiFi SSD Server IP

1. Réglez le réglage de l'IP sur "Internet Protocol Version 4 Propriétés (TCP/IPv4)"

Assurez-vous que la carte sans fil du PC et l'ID du projecteur utilisent le même domaine.

1. Lancez le logiciel "MirrorOp Sender" et sélectionnez "Solomon_Awind" dans la Liste des points d'accès


1. Affichez Affichage PC


• Une fois branché, le PC ajustera automatiquement la résolution de l'écran.
• Pour un affichage d'image de meilleure qualité, il est recommandé de sélectionner le mode de transfert APP :

COMPATIBILITÉ VGA / MODE VIDÉO

Tableau des fréquences

Mode	Résolution	Sync. V (Hz)
VGA	640 x 480	60
	800 x 600	60
	1024 x 768	60
	1280 x 720	60
	1280 x 800	60
YPbPr, HDMI	480i / 480P	60
	576i / 576P	50
	720P	50 / 60
	1080i / 1080P	50 / 60

Tableau des fréquences (Source 3D)

E/S	Synchronisation	Modèle 3D par défaut
RGB/DVI	800 x 600 @ 120Hz	“DLP-LINK (allumé)”
	1024 x 768 @ 120Hz
HDMI	800 x 600 @ 120Hz	“DLP-LINK (allumé)”
	1024 x 768 @ 120Hz
	480i & 576i	“Eteint”
Composante Composite	NTSC(480i)	“Eteint”
	PAL( 576i)

COMPATIBILITÉ : DOCUMENT

Le projecteur utilise Picsel File Viewer pour ouvrir et afficher les fichiers Microsoft® office et les fichiers Adobe® PDF.

Versions supportées

Versions de Office

Microsoft® Office 95

Microsoft® Word 97

Microsoft® Office 2000

Microsoft® Office 2003

Microsoft® Office 2007

Microsoft® Office 2010

Formats de document compatibles :

Application Microsoft® Office	Extension de fichier
Word	*.doc*.docx
Power Point	*.ppt*.pptx
Excel	*.xls*.xlsx
Texte	*.txt
Adobe PDF	*.pdf

LISTE DE FICHIERS MULTIMÉDIA COMPATIBLES : VIDÉO

Vidéo

Format de fichier (nom d'ext.)	Format vidéo	Résolution maximale	Vitesse d'image	Profil
MPG MPEG	MPEG1	1280 x 800	30 images/s	-
AVI MOV MP4 3GP	H.264	1280 x 800	30 images/s	Ligne de base
AVI 3GP mov wmv	MPEG4	1280 x 800	30 images/s	Profile simple
AVI wmv	Xvid	1280 x 800	30 images/s	Ligne de base
FLV	Sorenson Spark	1280 x 800	30 images/s	Ligne de base
mp4	H.264	-	-	-
AVI mov	MJPEG	1280 x 800	30 images/s	Ligne de base
MKV	-	-	-	-

Le format vidéo ne prend pas à en

charge le contenu de la fonction B-Frame.

LISTE DE FICHIERS MULTIMÉDIA COMPATIBLES : IMAGE/MUSIQUE


Format du fichier	Extension de fichier
JPEG	*.jpg, *.jpeg
JPG
BMP	*.bmp

Audio

Format de fichier (nom d'ext.)	Fréquence d'échantillonnage (KHz)	Débit binaire (Kbps)
AAC	8-48	8-256
MP3	8-48	8-320
PCM	8-48	128-1536
ADPCM	8-48	32-384
WMA	22-48	5-320

APPENDICE

Clause pour Office / Document Viewer

Le droit de copyright appartient à Picsel, pour éviter de violer les droits de l'utilisateur et des autres parties.

1. Tous les IPR, incluant mais non limité aux copyright, dans le produit Picsel appartient à Piscel ou à ses fournisseurs.

2. L'utilisateur final ne peut pas :

3. faire des copies des produits de Picsel, ou les rendre disponible à utiliser par un autre partie.

4. démonter et copier, désassembler, retraduire ou décoder de quelque manière que ce soit les produits de Picsel, ou toute copie ou partie d'un produit, afin d'obtenir le source code. Sauf lorsque cela est permi par une loi applicable.

5. Picsel n'offre aucune garantie ou représentation, implicite ou explicite (par la loi ou autre) quant aux performances, la qualité, la valeur marchande ou son adéquation à une utilisation particulière pour les produits de Picsel, et telles garanties ou représentation sont par la présente renoncées et non valides.

6. Picsel accepte et reconnaît que Picsel et les produits de Picsel ne seront pas mentionnés spécifiquement dans la licence de l'utilisateur final.

GUIDE DE DÉPANNAGE

Si vous avez des problèmes avec votre projecteur, référez-vous aux informations suivantes. Si un problème persiste, contactez votre revendeur local ou le centre de service.

Problèmes d'image

Aucune image n'apparaît à l'écran

• Vérifiez que le cordon d'alimentation est correctement branché.
• Assurez-vous que les broches des connecteurs ne sont pas tordues ou cassées.
  • Vérifiez que le projecteur est allumé.

? L'image est floue

• Tournez la bague de réglage du focus
- Vérifiez que l'écran de projection se trouve à l'intérieur de la distance requise, entre 21,62 et 228,96 pieds (entre 0,5 et 5,8 mètres) du projecteur. Voir page 4.

L'image est trop petite ou trop large

- Rapprochez ou éloignez le projecteur de l'écran.

L'image est à l'envers

- Sélectionnez "Réglage--> Affichage --> Projection" dans le menu OSD et réglez le sens de la projection.

Problèmes audio

? Pas de son

- Pendant la lecture musicale, appuyez sur ▲ ou ▼.

Voyant DEL

Couleur DEL	Description
Eteint	En train d'être utilisé
Rouge	Veille

Lorsque la température du projecteur dépasse 85°C, le projecteur s'éteint automatiquement grâce à sa fonction de protection contre haute température. Ceci est normal. Laissez le projecteur se refroidir avant de le rallumer.

COPYRIGHT / TRADEMARK

Tous droits réservés.

Optoma se réserve le droit d'effectuer des modifications techniques. Optoma n'assume aucune responsabilité pour les dommages directs ou indirects résultants d'erreurs, d'omissions ou de différences entre l'appareil et cette documentation.

Toutes les marques et les logos sont des marques commerciales ou des marques commerciales déposées de leurs détenteurs respectifs.

Cet appareil n'est pas conçu pour être utilisé dans le champ visuel direct des lieux de travail d'affichage visuel.

Pour une réparation ou un support, veuillez contacter votre bureau régional.

USA

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

510-897-8601

[e-mail]

Canada

Séoul, 135-815, CORÉE

+82+2+34430004

+82+2+34430005

Japon

東京都足立区綾瀬 3-25-18

株式会社オーエスエム
