사용 설명서 B660M-SILVER BIOSTAR

이기기는FCC조항제15부에 의해 심사되며 Class B급디지털장치제한에부합됩니다.

이조항은설치중에발생활수있는유해무선주파수간섭을제한하고

합리적인예방조치를제공합니다.

이기기는사용시무선주파수방사선이발생될 수 있으므로본설명서에따라설치및사용을

하지않는경우무선통신장치와의간섭이 발생할 수 있습니다. 다만특정설치시간섭이발생될 수 있습니다. 본기기를끄거나재시작시여전히라디오나 TV 수신에간섭하는

경우사용자는아래사항 중한가지또는여러가지방법을사용하여전파간섭을줄일수있습니다:

• 재설치또는수신안테나를조절합니다.
  -본기기와수신설비간의거리를증가합니다.
  -두기기가다른회로를사용할수있도록연결설비를각각다른콘센트에연결하게 합니다.
  -대리점혹은무선엔지니어에게문의하시기 바랍니다.

본 설명서는 내용변경시별도로 공지가 없는 점을 양해 바랍니다.

이에 대해제조사는설명할의무가없습니다.

본설명서의내용에어떠한오류가있을경우 제조사는이에대해어떠한책임도질의무가없습니다.모든상표및상품이름은각각그소유권을 가집니다. 서면허가없이본 설명서에 있는 정보를어떤형식(일부 또는 전부)으로도복제할수없습니다.

면책 설명

본설명서내용은BIOSTAR®의지식재산권과관련되며저작권은BIOSTAR®에 있습니다.

저희는사용자에대한책임을 바탕으로신중히이설명서를작성했으나내용이완전히

정확하며오류가없다는보장은없습니다. BIOSTAR®는사용자가모르는

채상품을 lacks임없이개선,업그레이드및설명서내용수정을

할권리가있으며실제상황에서는실물상품을기준으로 합니다.

본설명서는순수기술문서로서제3자의제안이나암시가없으며인쇄상의오류로인한

사용자의 다른 이해에책임을지지않습니다. 본설명서와관련된제3자 등록상표소유권은그제조사또는브랜드소유사에게있습니다.

정전기방지 조작 규칙

정전기는고객님의 설비에심한손상을줄수있으므로 메인보드맞다른시스템 설비를 다룰때특별히주의하시기 바랍니다.메인보드의시스템부품과 접촉하지 않도록 반드시정전기방지환경에서작업하시기 바랍니다. 정전기의방전으로 인해 메인보드가 손상될수.

있으므로이를피하기위하여설비를컴퓨터케이스에삽입하거나제거할때전원이꺼진상태 인지반드시확인하시기바랍니다. 당사는본 조작 규칙이나 안전사항을준수하지않음으로발생한메인보드의손상에대해책임을지지않습니다.

경고

메인 보드는 정전기에 쉽게 손상됩니다.

작동 규칙을 준수해 주십시오.

KC (Korea)부합성에 대한 간략한 성명

한국 EMC 인증에는제품에대한추가정보가필요합니다.

정보를놓을공간이없는경우,이제품문서가해당정보를제공합니다.

1.제품명(모델명): 모델명이 제품에 표시된 KC 인증서에 있습니다.

2.인증 번호: 인증 번호는 KC 인증서에 있으며 제품에 표시되어 있습니다.

1. 인증자명: BIOSTAR Microtech Int'l Corp의 이름이 제품에 표시된 KC 인증서에 있습니다.

2. 제조일자: 제조일자는 제품의 날짜 코드 일련 번호의 일부분입니다.

5.제조업체/국가: 제품에 표시된 원산국입니다.

목차

챔터 1: 들어가는 글....4

1.1 시작하기에 앞서....4
1.2 패키지 체크리스트 4
1.3 사양 5
1.4 후면 패널 커넥터 7
1.5 마더보드 레이아웃....8

챔터 2: 하드웨어 설치 10

2.1 CPU 설치....10
2.2 CPU 콜러 설치 12
2.3 콜링 팬 연결 13
2.4 시스템 메모리 설치....14
2.5 확장 슬롯 16
2.6 점퍼 & 스위치 설정....19
2.7 헤더 & 커넥터 20
2.8 LEDs 26

챔터 3: UEFI 바이오스 & 소프트웨어 27

3.1 UEFI 바이오스 설정....27
3.2 바이오스 업데이트 27
3.3 소프트웨어 31

챔터 4: 유용한 도움말 41

4.1 드라이버 설치 41
4.2 AMI 바이오스 비프 코드 42
4.3 AMI 바이오스 포스트 코드 42
4.4문제해결 44
4.5 인텔® 옵테인™ 기술 (3D XPoint 메모리로 구동) 46

챔터 1: 들어가는 글

1.1 시작하기에 앞서

우선,바이오스타제품을선택해주셔서감사합니다. 메인보드를설치하기 전에아래의내용을준수하고있는지확인 바랍니다:

• 작업에적합한조명아래건조하고안정적인작업환경을갖추시기 바랍니다.
• 작업전컴퓨터전원콘센트의연결을차단시키시기 바랍니다.
  정전기방지비닐에서메인보드를꺼내기전,접지설비에안전하게접촉하거나정전기를제거하는접지용손목스트랩을사용하여적절히접지하시기바랍니다.
• 필요한경우가아니면마더보드상의부품또는보드의후면과의접촉을피하시기 바랍니다. 보드의모서리를잡고보드를구부리지마십시오.
  -설치후케이스내부의혈거워진작은부품들을그대로방치하지마십시오. 느슨해진부품들으로 인해설비가손상될 수 있습니다.
  -발열원,습도가높은 환경 등위험한 지역에서 컴퓨터를멀리 떨어지도록 하시기 바랍니다.
• 컴퓨터동작온도를섭씨 0도에서 45도사이로 유지하시기 바랍니다.

- 부상유발 사항을 주의하시기 바랍니다: 헤더와 커넥터의 날카로운 핀들 케이스의 거칠고 날카로운 모서리/면 들 쇼트를유발할수있는전선 훼손

1.2 패키지 체크리스트

• 시리얼 ATA 케이블 x4
• ATX 케이스 용 후면 입/출력 패널 x1 (B660M-SILVER)
  • 빠른 설치 안내서 x1
  -설치 드라이버 DVD x1

주의

》판매 지역과 판매되는 모델에 따라 패키지 내용물은 달라질 수 있습니다. 해당 지역의 표준 패키지에 대한 자세한 정보는 지역의 딜러 또는 판매자에게 문의하여 주십시오.

1.3 사양

사양
CPU 지원	LGA1700 패키지에서 12/13/14 세대 인텔® 코어TM i9/ i7/ i5/ i3 프로세서 및 인텔® 펀티엄®프로세서/ 인텔® 셀러론® 프로세서 지원* 메모리 지원 리스트 관련 내용은 www.biostar.com.tw를 참조하여 주십시오.
칩셋 인텔® B660
메모리	듀얼 채널 DDR4 - 5000+(OC)/ 4300(OC)/ 4133(OC)/ 4000(OC)/ 3800(OC)/ 3600(OC)/ 3200/ 2933지원최대 128GB 메모리를 지원하는 4x DDR4 DIMM 메모리 슬롯각각의 DIMM은 non-ECC 4/ 8/ 16/ 32GB DDR4 모듈 지원Intel® XMP (Extreme Memory Profile) 메모리 모듈 지원* 메모리 지원 리스트 관련 내용은 www.biostar.com.tw를 참조하여 주십시오.
저장장치	-- 총 2 개의 M.2 소켓 및 4 개의 SATA III (6Gb/s) 포트 지원Intel 12th/13th/14th 프로세서1x M.2 (M Key) 소켓 (M2_PCIEG4_64G):M.2 타입 2280 SSD 모듈 지원PCIe 4.0 x4 (64Gb/s) - NVMe/AHCI SSD 지원Intel B660 침셋1x M.2 (M Key) 소켓 (M2_PCIEG4_64G_SATA):M.2 타입 2242/ 2260/ 2280/ 22110 SSD 모듈 지원PCIe 4.0 x4 (64Gb/s) - NVMe/ AHCI SSD 지원 및 SATA III (6Gb/s) SSD4x SATA III 커넥터 (6Gb/s):AHCI, RAID 0, 1, 5, 10 & 인텔® 래피드 스토리지 기술 지원* 사양은 CPU 유형에 따라 다릅니다.
LAN	Realtek RTL8125B10/ 100/ 1000/ 2500 Mb/s 오토 네고시에이션, 하프 / 풀 듀플렉스 가능
오디오 코덱	ALC12207.1 채널, HD 오디오, Hi-Fi(앞)
USB	2x USB 3.2(2세대) 타입-C 포트 (후면 입/출력 1개, 내부 헤더를 통해 1개)5x USB 3.2(2세대) 포트 (후면 입/출력 5개의 포트)2x USB 3.2(1세대) 포트 (내부 헤더를 통해 2개)6x USB 2.0 포트 (후면 입/출력 2개, 내부 헤더를 통해 4개)
확장 슬롯	Intel 12th/13th/14th 프로세서1x PCIe 5.0 x16 슬롯(x16 모드)Intel B660 침셋1x PCIe 3.0 x16 슬롯(x4 모드)1x PCIe 3.0 x1 슬롯* 사양은 CPU 유형에 따라 다릅니다.
후면 입/출력	2x 와이파이 안테나 포트1x PS/2 키보드 & 마우스1x HDMI 포트(HDMI2.0)1x DP 포트1x DVI-D 포트1x USB 3.2(2세대) 타입-C 포트5x USB 3.2(2세대) 포트2x USB 2.0 포트1x LAN 포트3x 오디오 책

» 다음 페이지에 계속

사양
내부 입/출력	B660GTQ4x SATA III 커넥터 (6Gb/s)1x M.2 (E Key) 소켓 : 2230 유형 Wi-Fi 및Bluetooth 모듈 및 인텔® CNVi 지원2x USB 2.0 헤더 (각 헤더는 2개의 USB 2.0포트를 지원)1x USB 3.2(1세대) 헤더 (각 헤더는 2개의 USB3.2(1세대) 포트를 지원)1x USB 3.2(2 세대) Type-C 헤더1x 8-Pin 파워 커넥터1x 24-Pin 파워 커넥터1x CPU 팬 커넥터1x CPU 수냉 커넥터 (CPU_OPT)3x 시스템 팬 커넥터1x 전면 패널 헤더1x 전면 오디오 헤더1x 내장 스테레오 스피커 헤더1x 클리어 CMOS 헤더1x COM 포트 헤더1x TPM 헤더1x Thunderbolt 3커넥터2x LED 헤더 (5V)1x LED 헤더 (12V)1x IO LED 헤더1x SB LED 헤더* M.2 (E Key) Wi-Fi 카드는 제공되지 않습니다	B660M-SILVER4x SATA III 커넥터 (6Gb/s)1x M.2 (E Key) 소켓 : 2230 유형 Wi-Fi 및Bluetooth 모듈 및 인텔® CNVi 지원2x USB 2.0 헤더 (각 헤더는 2개의 USB 2.0포트를 지원)1x USB 3.2(1세대) 헤더 (각 헤더 being 2개의 USB3.2(1세대) 포트를 지원)1x USB 3.2(2 세대) Type-C 헤더1x 8-Pin 파워 커넥터1x 24-Pin 파워 커넥터1x CPU 팬 커넥터1x CPU 수냉 커넥터 (CPU_OPT)3x 시스템 팬 커넥터1x 전면 팷널 헤더1x 전면 오디오 헤더1x 내장 스테레오 스피커 헤더1x 클리어 CMOS 헤더1x COM 포트 헤더1x TPM 헤더1x Thunderbolt 3커넥터2x LED 헤더 (5V)1x LED 헤더 (12V)* M.2 (E Key) Wi-Fi 카드는 제공되지 않습니다
품 팩터 uATX 품 팩터, 244 mm x 244 mm
OS 지원	Windows 10(64비트) / Windows 11(64비트)* 바이오스타는 별도의 고지 또는 고지 없이 OS의 지원을 추가하거나 중지할 권리를 갖습니다

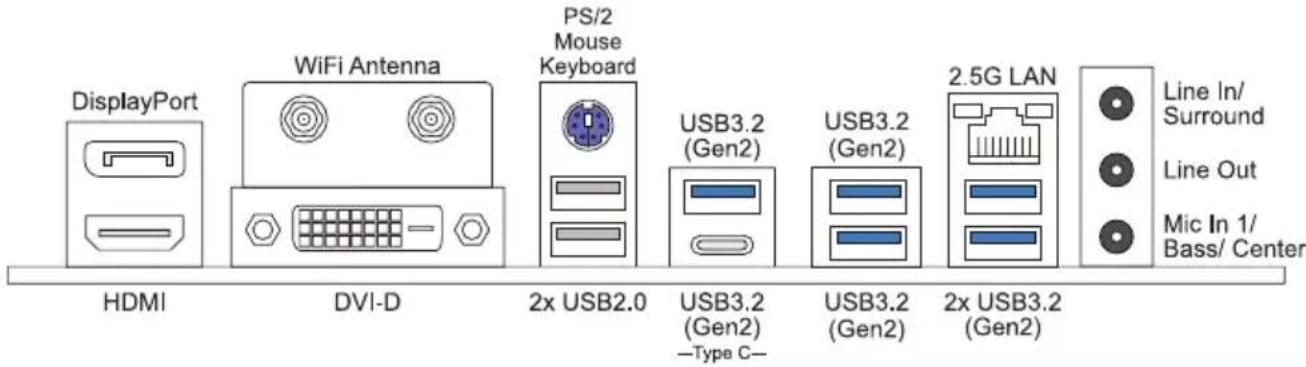

1.4 후면 패널 커넥터

DisplayPort WiFi Antenna PS/2 Mouse Keyboard USB3.2 (Gen2) USB3.2 (Gen2) USB3.2 (Gen2) 2.5G LAN Line In/ Surround Line Out Mic In 1/ Bass/ Center HDMI DVI-D 2x USB2.0 —Type C— 2x USB3.2 (Gen2)

주의

》DP/HDMI/DVI-D포트는 오직 인텔® 통합 그래픽 프로세서에서만 동작합니다.
》최대 해상도

HDMI: 4096 x 2160 @60Hz (HDMI 2.0)

DP: 4096 x 2304 @60Hz

DVI-D: 1920 x 1200 @60Hz

» 메인보드는동시에 3개의온보드디스플레이포트출력을지원합니다. 디스플레이출력의구성은인텔 그래픽드라이버도구중에서선택하십시오.
》전면 HD 오디오 잙을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다.
» WiFi 안테나 포트를 통해 E Key 모듈에 연결하여 WiFi 및 Bluetooth 기능을 사용할 수 있습니다.

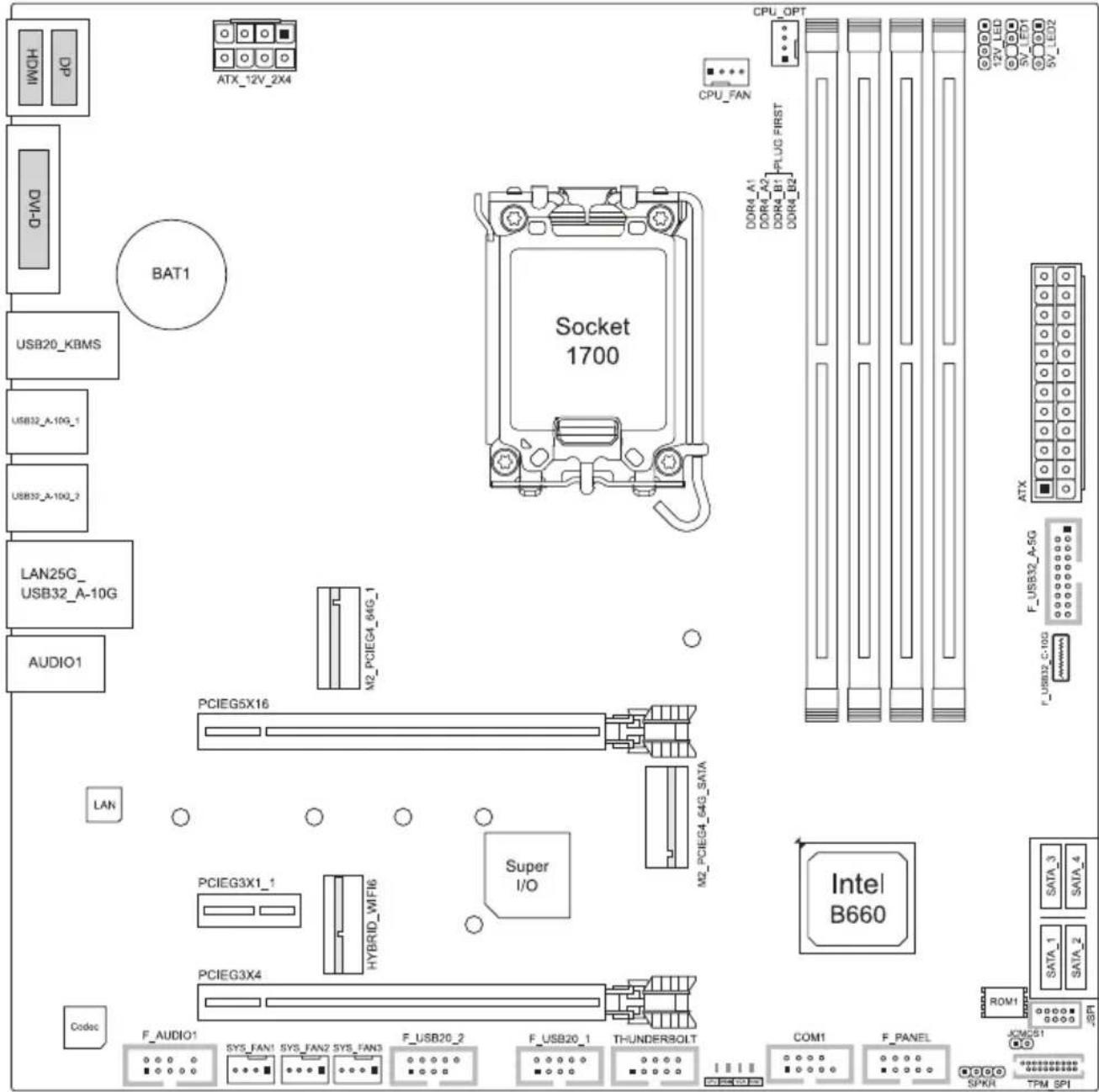

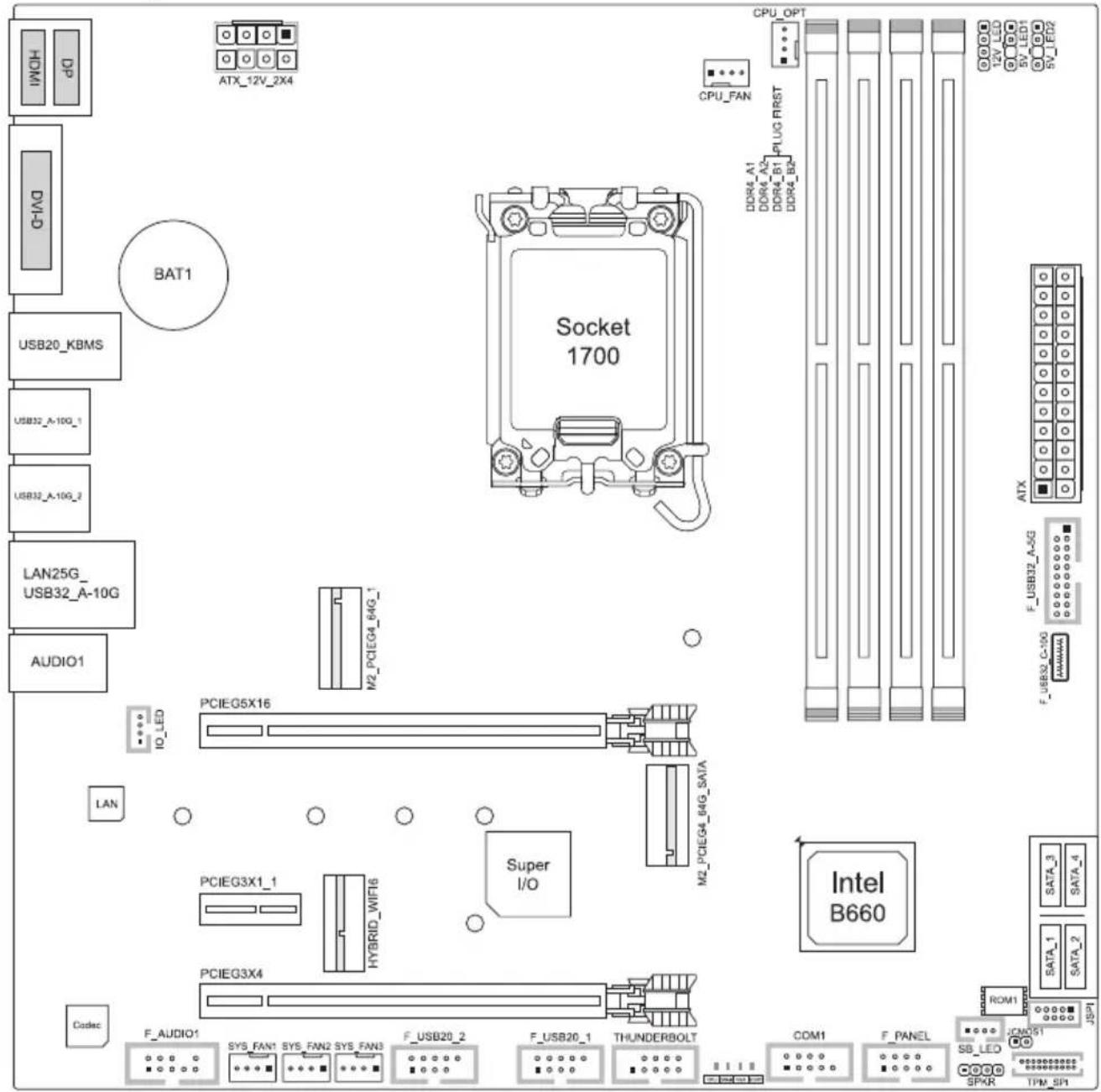

1.5 마더보드 레이아웃

B660GTQ

ATX_12V_2X4 CPU_OPT CPU_FAN PLUG FIRST DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2 BAT1 Socket 1700 USB20_KBMS USB32_A-10G_1 USB32_A-10G_2 LAN25G_ USB32_A-10G AUDIO1 PCIEG5X16 IO_LED Super I/O M2_PCIEG4_64G_1 M2_PCIEG4_64G_SATA PCIEG3X1_1 HYBRID_WIFI6 PCIEG3X4 Audio1 F_AUDIO1 SYS_FAN1 SYS_FAN2 SYS_FAN3 F_USB20_2 F_USB20_1 THUNDERBOLT COM1 F_PANEL SATA_3 SATA_4 JSP1 ROM1 SATA_1 SATA_2 JCMOS1 SB_LED SPKR TPM_SP1

주의

» ■는 첫번째 핀을 표시합니다.

B660M-SILVER

ATX_12V_2X4 CPU_OPT CPU_FAN DOR4_A1 DOR4_A2 DOR4_B1 DOR4_B2 PLUG FIRST 12V_LED SV_LED1 SV_LED2 BAT1 Socket 1700 USB20_KBMS USB32_A-10G_1 USB32_A-10G_2 LAN25G_ USB32_A-10G AUDIO1 PCIEG5X16 M2_PCIEG4_64G_1 M2_PCIEG4_64G_SATA Super I/O PCIEG3X1_1 HYBRID_MFI6 PCIEG3X4 Intel B660 F_AUDIO1 SYS_FAN1 SYS_FAN2 SYS_FAN3 F_USB20_2 F_USB20_1 THUNDERSOLT COM1 F_PANEL ROM1 SATA_3 SATA_4 SATA_1 SATA_2 JCMCS1 SPKR TPM_SPI

주의

» ■는 첫번째 핀을 표시합니다.

챔터 2: 하드웨어 설치

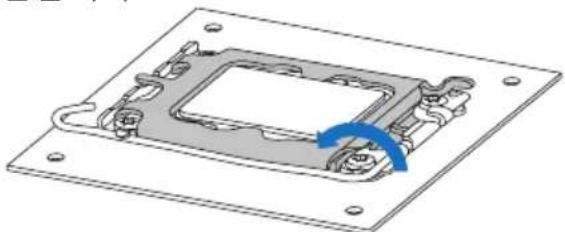

2.1 CPU 설치

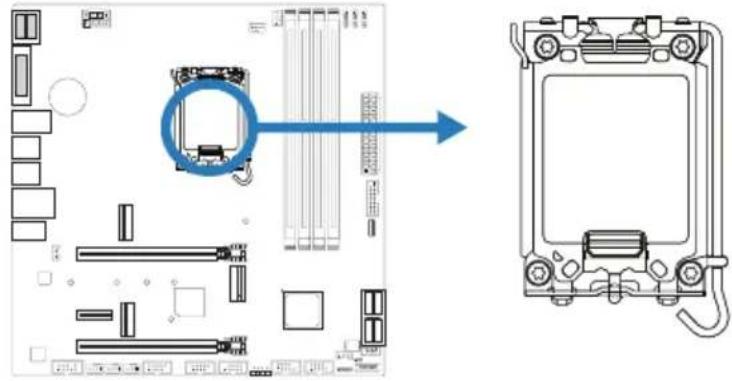

1단계: 메인보드의 CPU 소켓위치를확인해 주십시오.

» 설치 전에 핀 보호 커버를 제거하고, 추후 사용을 위해 잘 보관하시기 바랍니다. CPU를 제거 시소켓의 핀이 휘어지지 않도록 빈 소켓에 핀 보호 커버를 덮어 주십시오. » 메인보드에 두 가지 유형의 핀 보호 커버가적용됩니다. 아래 안내문을 참조하여 핀 보호 커버를제거해 주십시오.

2 ILM브라켓을 위로 젖힌후CPU보호덮개를 제거합니다.

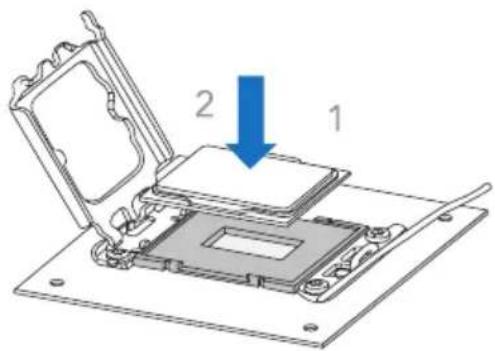

3 CPU 를 소켓에 정확하게 맞춘 후 끼워넣습니다.

6 ILM브라켓을 뒄은 후 잠-No니다.

»LGA1700 소켓용 CPU 를 올바르게 설치했는지 확인하여 주십시오.
» CPU 는 오직 한 방향으로만 설치가 가능합니다. CPU 가 손상되지 않도록 과도한 힘을 가하지 마십시오.

2.2 CPU 콜러 설치

1단계: 설치된 CPU 위에 CPU 콜러를놓고 네 개의잠금장치가 메인보드의 CPU 소켓 주변 홀에 정확히 위치하는지확인합니다. 방향에 맞춰 조립하고 CPU 팬 커넥터에 팬 케이블과 가장 가깝게 위치하도록하십시오.

2단계: 대각선 방향으로 한 번에 2개의 잠금장치를 아래로 밀어 제 자리에 CPU 콜러가 장착되도록 합니다. 각잠금장치가정상적으로잠기면 딸깍하는 소리가 납니다.

A B A B

주의

》필요하다면,CPU 콜러를 설치하기 전 CPU에 효과적인 열전도를 돕는 써멀 그리스 등을 바르시기 바랍니다.
»CPU 팬 커넥터를 반드시 연결해야 합니다.
》 적합한 설치를 위해, CPU 콜러 설치 설명서를 부디 참조해 주십시오.

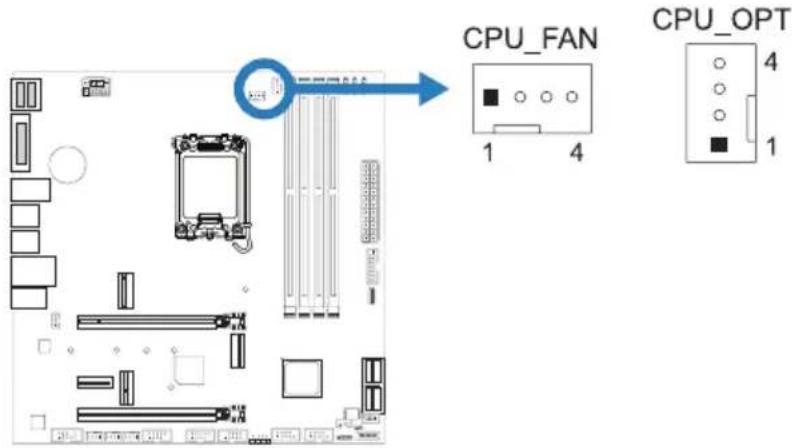

2.3 콜링 팬 연결

쿨링 팬 헤더에 죵링 팬을 연결하여 컴퓨터에 장착하게 됩니다. 팬 케이블과 커넥터는 팬 제조사에 따라 달라질 수 있습니다.

CPU_FAN/ CPU_OPT: CPU 팬 헤더

CPU_FAN 1 4 CPU_OPT 4 1

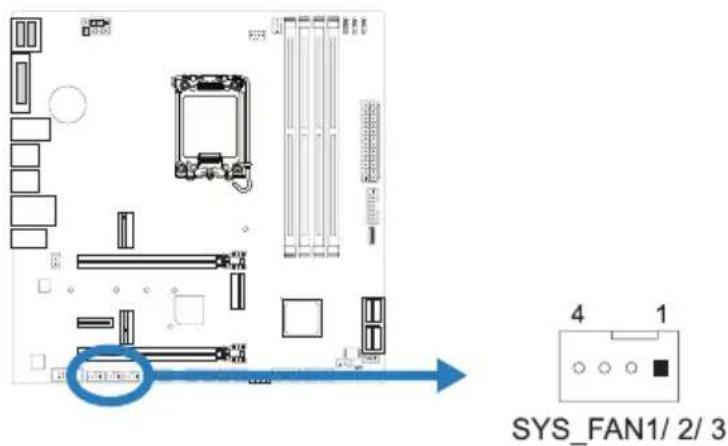

SYS_FAN1/ SYS_FAN2/ SYS_FAN3: 시스템 팬 헤더

4 1 SYS_FAN1/ 2/ 3

» CPU_FAN, CPU_OPT, SYS_FAN1/2/3은4-pin과3-pin 헤드 커넥터를 지원합니다. 커넥터에 전선을 연결할 때, 붉은 색 전선이 플러스(+)이고 핀#2에 반드시 연결되도록 주의하여 주십시오. 검은 색 전선은 그라운드이고 핀#1(GND)에 연결되어야 합니다.
» CPU 팬 헤더 (CPU_OPT): 수냉식 팬 및 CPU 팬을 지원합니다.

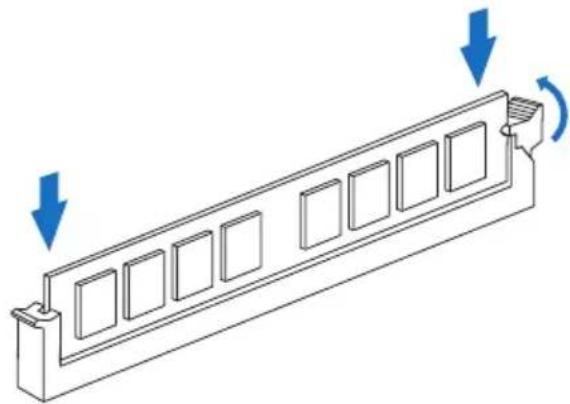

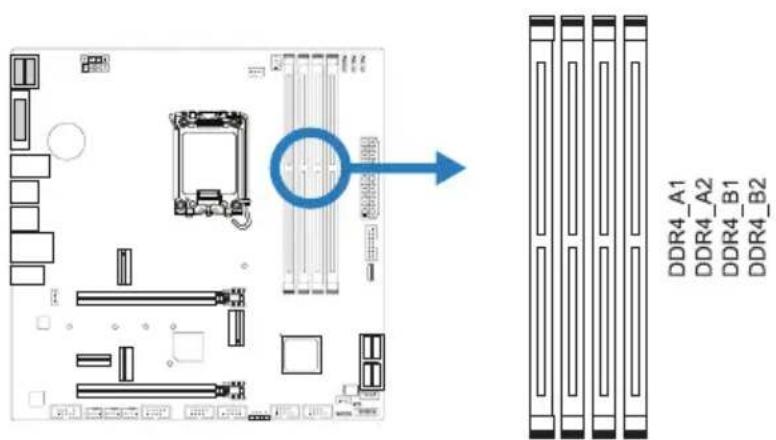

2.4 시스템 메모리 설치

DDR4 모듈

DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2

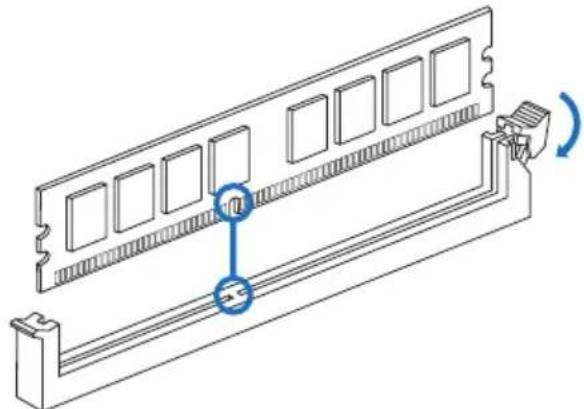

1단계: 고정 클립을 눌러 바깥으로 향하게 하여, 메모리를 설치할 수 있게 DIMM 슬롯을 열어줍니다. 메모리 홈의 위치가 슬롯 홈의 위치와 일치하도록 확인합니다.

2단계: 슬롯에 메모리를 수직으로 밀어 넣어 단단하게 장착하고, 고정 클립에서 딸깍 소리가 나는지확인하여 메모리가 적합하게 자리를 잡은 것인지확입합니다.

》 메모리가 제대로장착되지 않는다고 무리하게 설치하지 마십시오. 메모리를제거한 후 다시 장착을 시도하시기 바랍니다.

메모리 용량

DIMM소켓 위치 DDR4 모듈 총 메모리 크기
DDR4_A1 4GB/8GB/1	6GB/32GB
DDR4_A2 4GB/8GB/1	6GB/32GB
DDR4_B1 4GB/8GB/1	6GB/32GB
DDR4_B2 4GB/8GB/1	6GB/32GB

듀얼 채널 메모리 설치

듀얼 채널 기능을 활성화 하기 위해서는 다음의요구사항을 참조하시기 바랍니다: 동일 용량의 메모리 한 짝(2개를 아래의표와 같이 설치하여 주십시오.

듀얼 채널 상태 DDR4_A1 DDR4_A2		DDR4_B1 DDR4_B2
가능 O X O X
가능 X O X O
가능 O O O O

(0는 메모리가 설치된 상태를, X는 메모리가 설치되지 않은 상태를 의미합니다.)

주의

» 1개 이상의 메모리 모듈을 설치할 때에, 동일 브랜드, 동일 용량 메모리를 사용하는 것을 권장합니다.

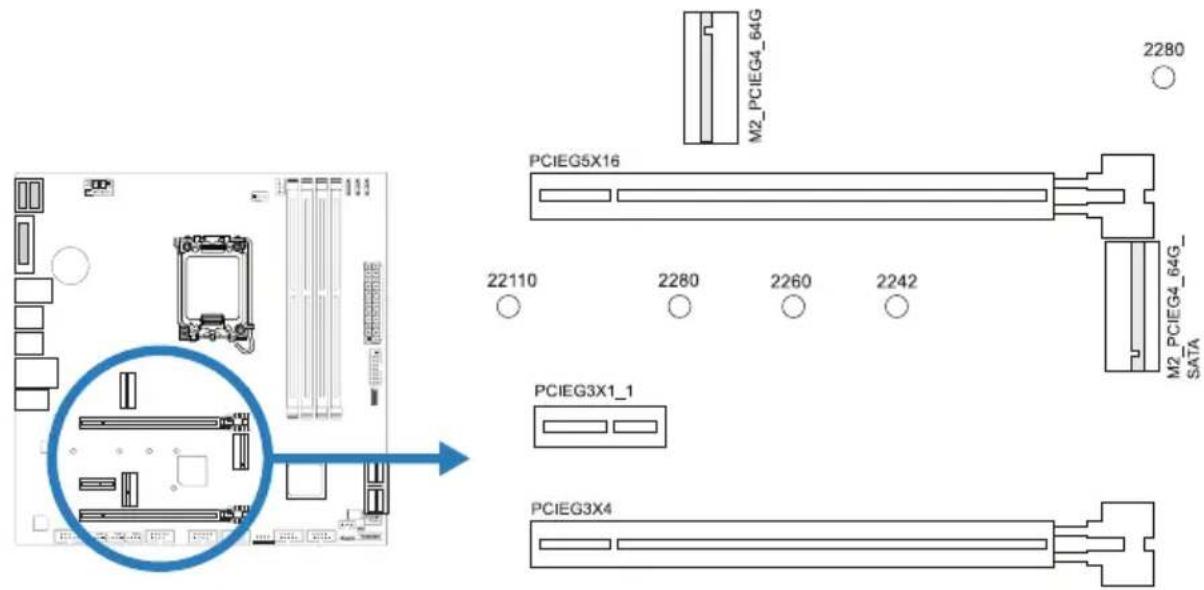

2.5 확장 슬롯

PCIEG5X16 22110 2280 2260 2242 M2_PCIEG4_64G M2_PCIEG4_64G_ SATA PCIEG3X1_1 PCIEG3X4 2280

PCIEG5X16: PCI-Express 5세대 x16 슬롯(x16 모드)

• PCI-Express 5.0 규격.
  • PCIe 슬롯의 최대 대역폭은 128GB/s입니다.

PCIEG3X4: PCI-Express 3세대 x16 슬롯(x4 모드)

• PCI-Express 3.0 규격.
  • PCIe 슬롯의 최대 대역폭은 8GB/s입니다.

PCIEG3X1\_1: PCI-Express 3세대 x1 슬롯

• PCI-Express 3.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 1GB/s이며, 총 2GB/s 입니다.

M2\_PCIEG4\_64G: M.2 (M Key) 슬롯

• M.2 슬롯은 M.2 타입 2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을 장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오.지원.
• M.2 PCI Express Gen4 x4 모듈 (64Gb/s) 을 지원합니다 - NVMe/ AHCI SSD 모듈 지원.
• 인텔® 옵테인 기술 지원.

M2\_PCIEG4\_64G\_SATA: M.2 (M Key) 슬롯

M.2 슬롯은 M.2 타입 2242/ 2260/ 2280/ 22110 SSD 모듈을 지원합니다. M.2 SSD 모듈을 장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오.지원.
- M.2 SATA III (6.0Gb/s) 모듈 지원 및 M.2 PCI Express Gen4 x4 모듈 (64Gb/s) 을 지원합니다 - NVMe/ AHCI SSD 모듈 지원
- 인텔® 래피드 스토리지 기술, 인텔® 옵테인 기술 지원.

HYBRID_WIFI6 2230

HYBRID\_WIFI6: M.2 (E Key) 슬롯 (M.2 (E Key) Wi-Fi 카드는 제공되지 않습니다)

• M.2 소켓 2230 타입 모듈을 지원합니다.
- WiFi/ Bluetooth 모듈 및 인텔® CNVi 지원(통합 WiFi / BT)

주의

» SATA 모드가 M.2 (M2_PCIEG4_64G_SATA) 슬롯을 점유하면 SATA_1 커넥터가 비활성화됩니다.

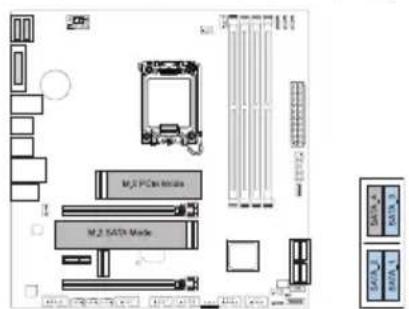

M.2 슬롯 모듈 공유 상태:

다음은 PCIe 또는 SATA SSD 모드 인터페이스를 사용하여 M.2 슬롯을 설치할 때 SATA 커넥터의 상태를 보여줍니다. (O는 SATA 커넥터 활성화를 의미하고, X는 SATA 커넥터 비활성화를 의미합니다.)

M2 PC/Am module M2 SATA Mode

M.2 PCIe Mode M.2 PCIe Mode

1x M.2 SATA SSD Slot + 1x M.2 PCIe SSD 2x M.2 PCIe SSD Slot -- 4x SATA HDDs Slot -- 3x SATA HDDs

SATA_1	SATA_3	SATA_2	SATA_4
○○○	×

다음의 단계에 따라 확장 카드를 장착할 수 있습니다:

• 컴퓨터에 확장 카드를 설치하기 전에 확장 카드의 안내문을 읽으시기 바랍니다.
• 컴퓨터에서 케이스 커버, 볼트, 슬롯 브라켓을 제거합니다.
• 확장 슬롯에 카드를 놓고, 슬롯에 완벽하게 장착이 되도록 카드를 아래로 눌러 줍니다.
• 카드의 금속 브라켓을 케이스 후면 패널에 드라이버를 이용하여 고정합니다.(이 단계는 VGA 카드 설치에만 해당됩니다.)
• 컴퓨터 케이스 커버를 다시 덮어}schn니다.
  -필요한 경우, 컴퓨터를 켜고 확장 카드 관련한 바이오스 설정을 변경합니다.
• 확장 카드 관련 드라이버를 설치합니다.

주의

» 나사를 설치하거나 제거하려면 M2 타입 드라이버를 사용해야합니다. 사양에 맞지 않는 드라이버는 사용하지 않는 것이 좋습니다 나사가 손상되었을 수 있습니다

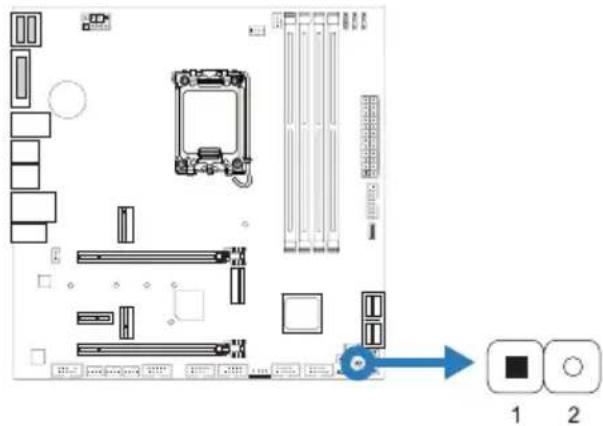

2.6 점퍼 & 스위치 설정

아래의 일러스트는 어떻게 점퍼를 설정하는지 보여주고 있습니다. 점퍼 캡이 핀 위에 있으면 "닫힌 상태"이며, 그렇지 않으면 "열린 상태"입니다.

점퍼는 사용자에게 바이오스 안전 설정과 CMOS 데이터를 복구할 수 있게 합니다.메인보드가 손상되지 않도록 다음의절차를 준수하시기 바랍니다.

핀1-2 열림: 정상 작동 (기본값)

핀1-2 단락: CMOS 데이터 클리어

CMOS 클리어 과정:

1. AC 파워 코드를분리합니다.
   2.점퍼를 "핀 1-2 단락"으로 설정하고,두 개의 핀을 드라이버와 같은 금속 물체를 사용해 터치합니다.
   3.5초 가량 기다립니다.
   4.CMOS 값이 지워진 후 점퍼가 "핀 1-2 열림"로 설정되어 있는지 확인합니다.
   5.AC파워코드를연결합니다.
2. 최적화된 기본값을 로드하고 CMOS에 설정을 저장합니다.

2.7 헤더 & 커넥터

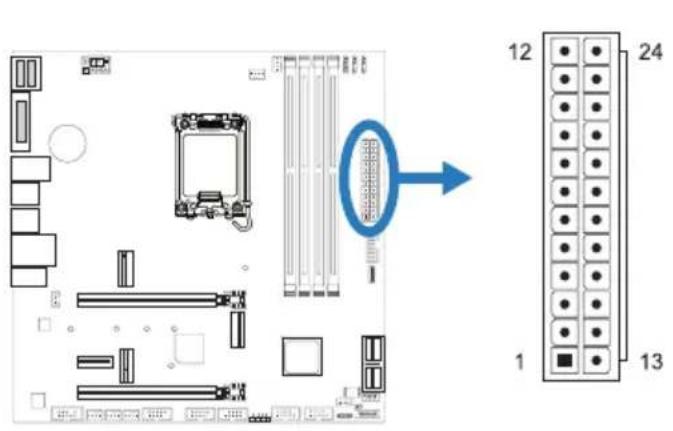

ATX: ATX 전원 커넥터

더 나은 호환성을 위해, 표준 24-핀 전원 공급장치의 사용을 추천합니다. 커넥터를 연결하기 전에 올바른 방향인지 확인하여 주십시오.

핀 태열 핀 배열
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 접지 3 접지
16 PS_ON 4 +5V
17 접지 5 접지
18 접지 6 +5V
19 접지 7접지
20 NC 8 PW_OK
21 +5V 9 대기전압 +5V
22 +5V 10 +12V
23 +5V 11 +12V
24 접지 12 +3.3V

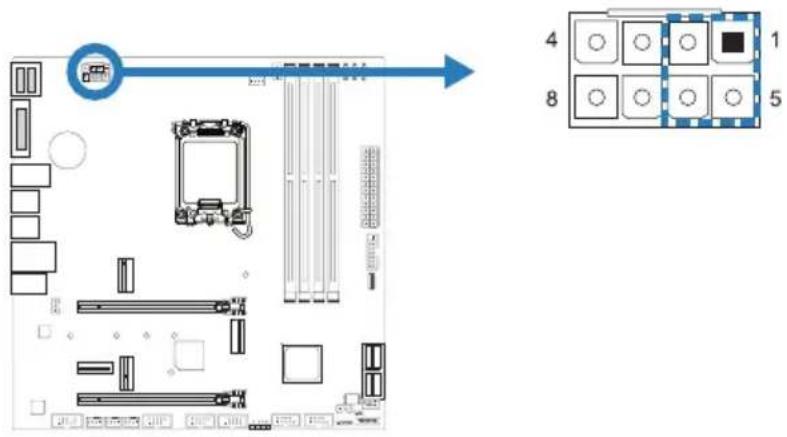

ATX\_12V\_2X4: ATX 전원 커넥터

이 커넥터는 CPU 전력 회로로 +12V를 공급합니다. CPU 전력 플러그가 4핀이라면, ATX_12V_2X4의 1-2-5-6핀에 꽃아주십시오.

핀	정의
1+1	2V
2+1	2V
3+1	2V
4+1	2V
5	접지
6	접지
7접지
8	접지

주의

» 시스템을 켜기 전, ATX, ATX_12V_2X4 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오. » 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질 수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을 권장합니다.

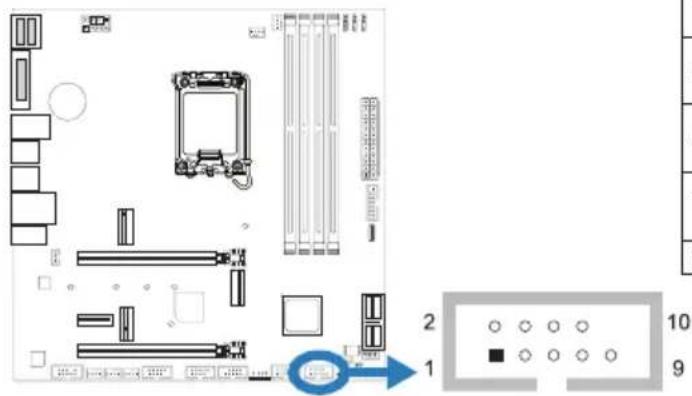

PANEL1: 전면 패널 헤더

이 10핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED.

핀	배열 기능 핀 배열 기능
1	HDDLED(+)	하드드라이브LED	2	PowerLED (+)	파워 LED
3	HDDLED(-)		4	PowerLED (-)
5 G	round	리셋 버튼	6	PowerButton	전원버튼
7	ResetControl		8 G	Ground
9 NC	NC 10 NA	NA

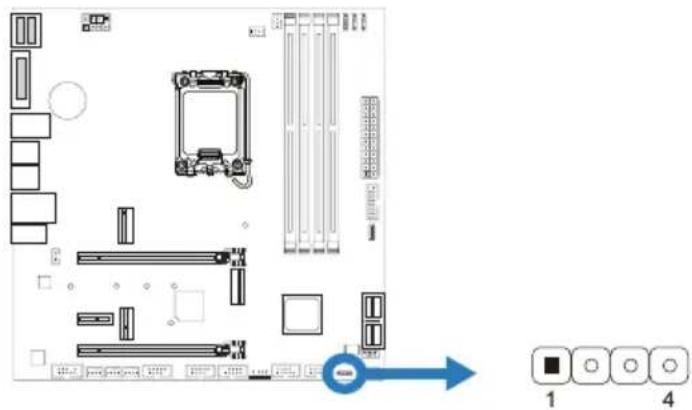

SPKR: 새시 스피커 헤더

새시 스피커를이 헤더에 연결하십시오.

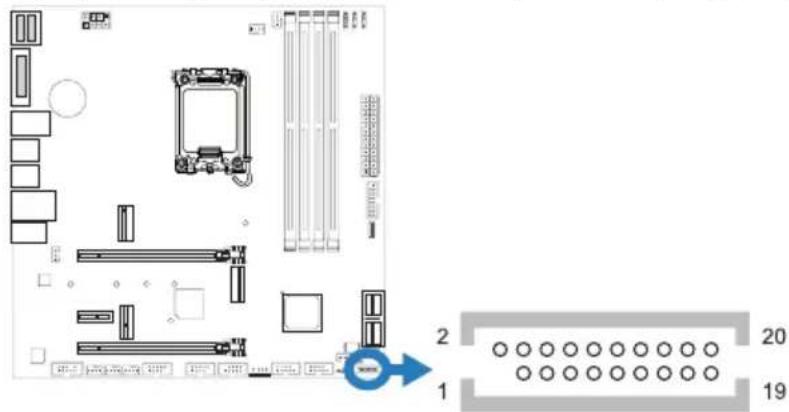

TPM\_SPI:신뢰할 수있는 플랫폼 모듈 헤더

이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다.

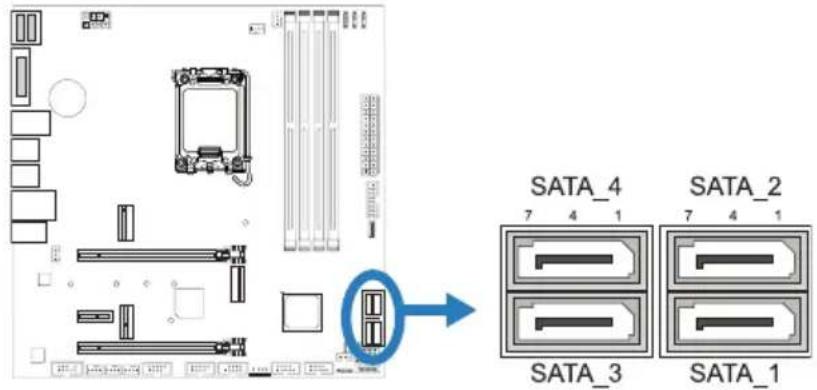

이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.

SATA_4 7 4 1 SATA_2 7 4 1 SATA_3 SATA_1

» SATA 모드가 M.2 (M2_PCIEG3_32G_SATA_RST_1) 슬롯을 점유하면 SATA_6 커넥터가 비활성화됩니다.

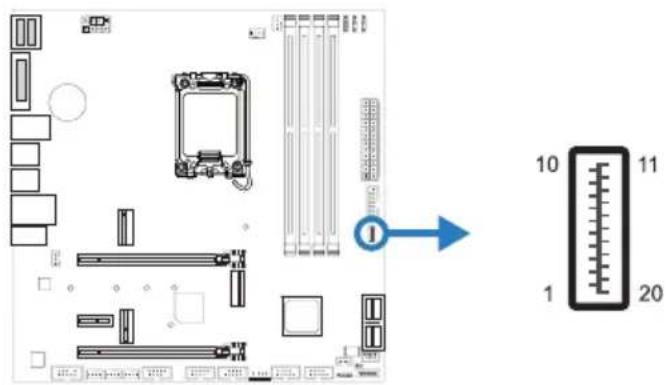

F\_USB32\_C-10G: 전면 패널 USB 3.2(2세대) 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장 장치들과 연결할 수 있습니다.

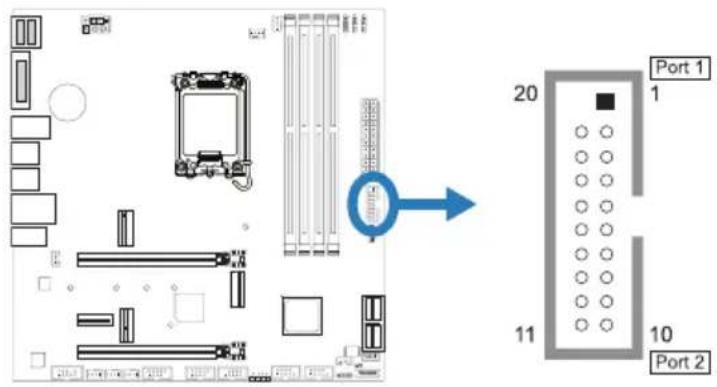

F\_USB32\_A-5G: 전면 패널 USB 3.2(1세대) 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장 장치들과 연결할 수 있습니다.

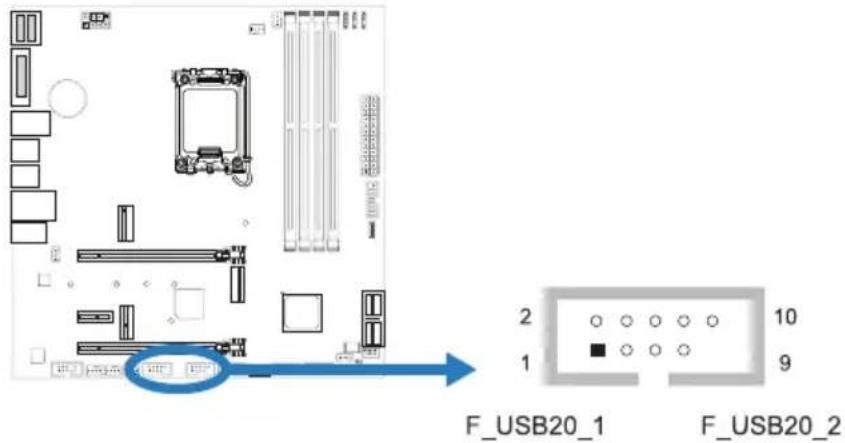

F\_USB20\_1/ F\_USB20\_2: 전면 패널 USB 2.0 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장 장치들과 연결할 수 있습니다.

F_USB20_1 F_USB20_2

핀	배열
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7Ground
8 Ground
9 Key
10 NC

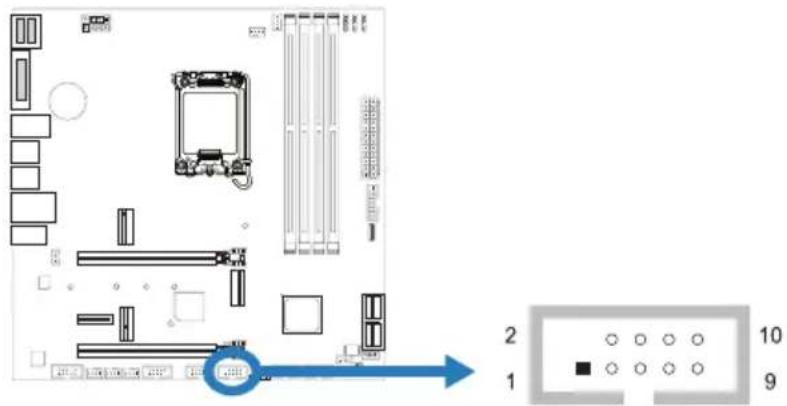

THUNDERBOLT: Thunderbolt 커넥터

PC전면패널은부가된Thunderbolt포트를지원하며주변장치에도연결즉시사용가능합니다.

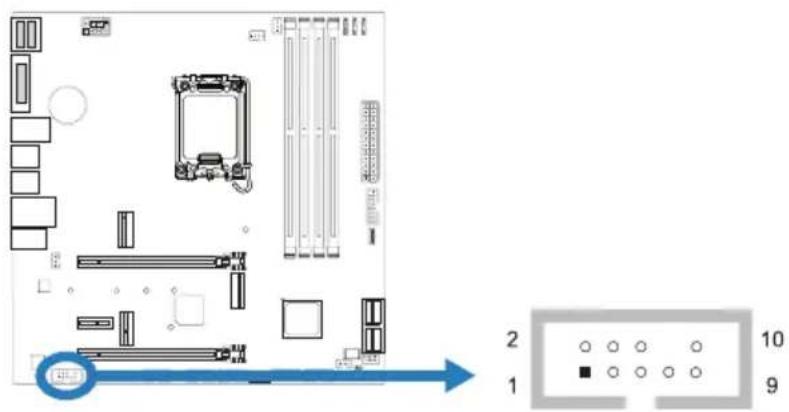

F\_AUDIO1: 전면 패널 오디오 헤더

이 헤더는 사용자로 하여금 HD 그리고 AC'97 오디오 표준을 지원하는 케이스 전면 패널 오디오 입/출력 포트와 연결할 수 있게 합니다.

»전면 HD 오디오 책을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다.
》메인보드의 HD 오디오를 사용하기 위해 HD 전면 패널 오디오 모듈을 이 커넥터에 연결하는 것을 권장합니다.
» AC'97 전면 오디오 출력 케이블을 사용하기를 원한다면, "전면 패널 책 감지" 기능을 해제하여 주십시오그 기능은 O.S 오디오 유틸리티에서 발견할 수 있습니다.

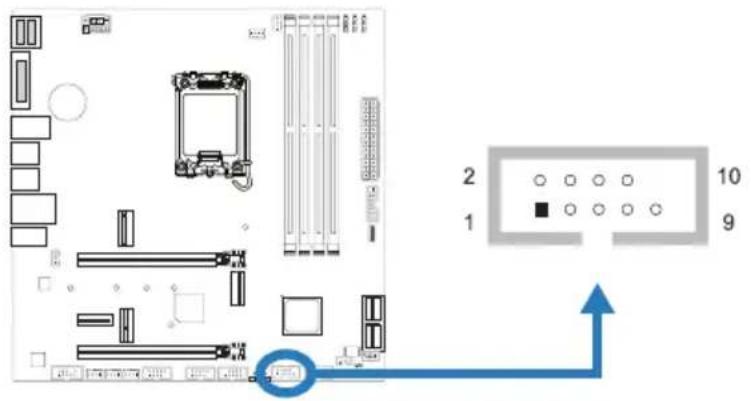

COM1: 직렬포트

본 메인 보드는 1개의 직렬포트가 있으며RS-232커넥터를 연결할 수 있습니다.

핀	배열
1 캐	리어 검출
2 데	이터 수신
3 데	이터 전송
4 데	이터 단말 준비
5 접	지 신호#
6 데	이터 세트 준비
7전송 요구#
8 전송 취소#
9 벨	소리 표시기
10 key

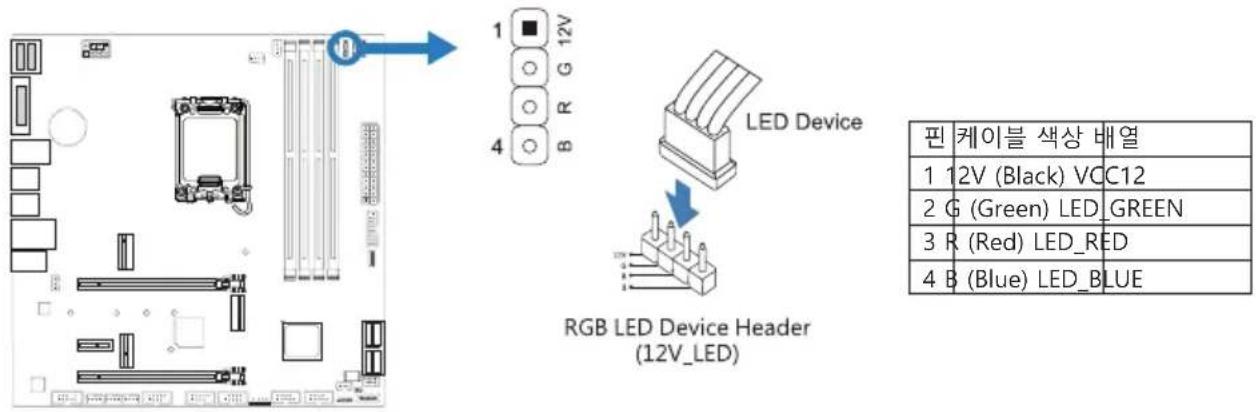

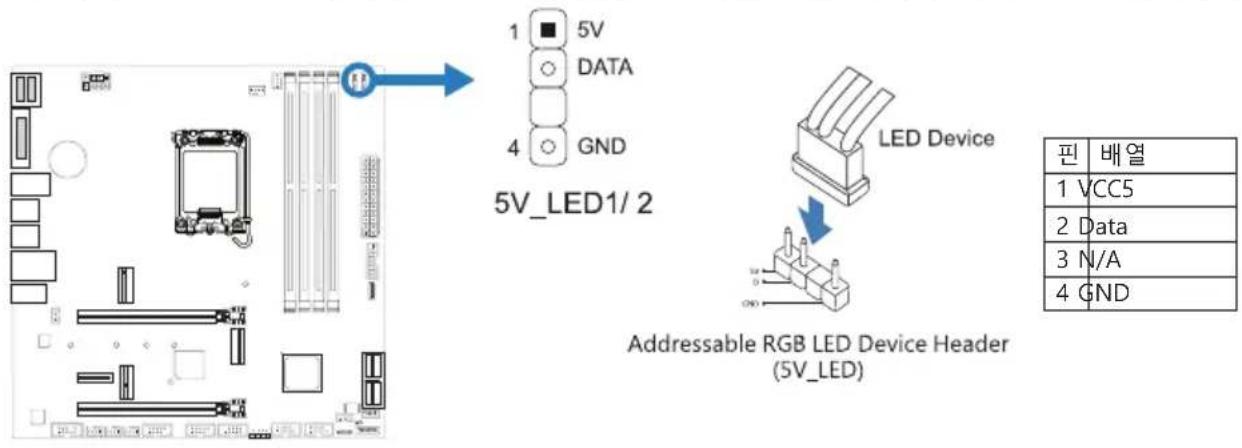

12V\_LED: RGB LED 장치 (5050 SMD) 헤더

이 헤더는 RGB LED 장치 (5050 SMD)에 12V 전력과 RGB 컨트롤 핀을 제공합니다.

이 헤더는 RGB LED 장치 (WS2818B)를위한 5V 전원 및 데이터 제어 핀을 제공합니다.

1 5V DATA 4 GND 5V_LED1/2 LED Device Addressable RGB LED Device Header (5V_LED) 핀 | 배열 | 1 VCC5 2 Data 3 N/A 4 GND

주의

》LED 장치에 연결할 때 핀을 올바르게 연결했는지 확인하여 주십시오. 잘못된 연결은 LED 장치또는 메인보드에 손상을 줄 수 있습니다.
》12V_LED 커넥터는 최대 정격 전력이 3A(12V)인 5050 RGB LED 스트립을 지원합니다.
» 5V_LED 커넥터는 최대 300 개의 LED를 지원합니다 WS2818B 개별적으로 주소 지정 가능한 RGB LED 스트립은 최대 정격 전력이 3A (5V)입니다.

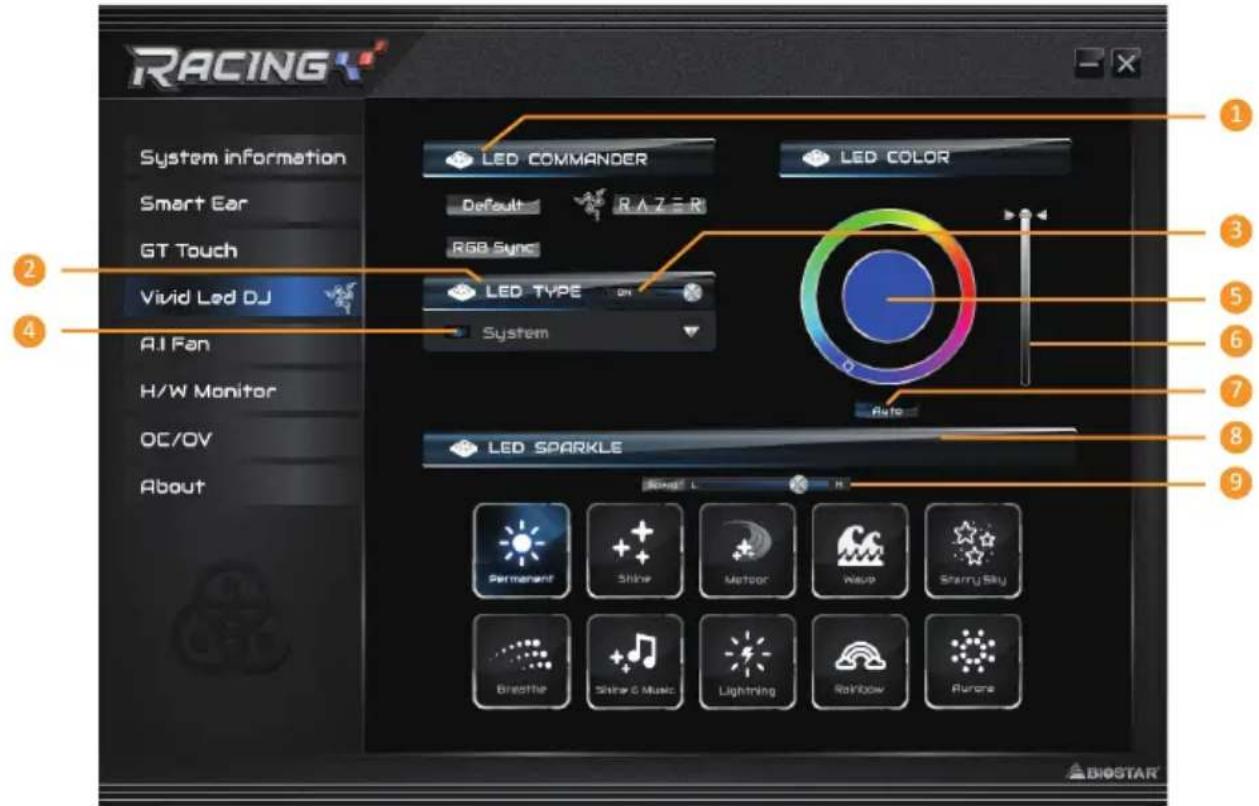

» Vivid LED DJ 소프트웨어를 사용하여 LED를 제어하십시오. 자세한 소프트웨어 설정 정보는 3.3 장을 참조하십시오.

2.8 LEDs

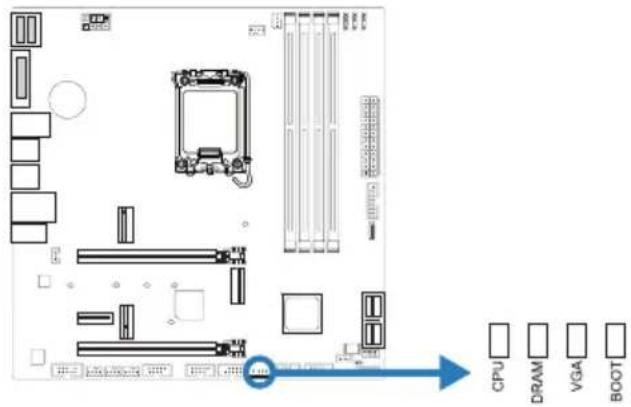

Debug LED: 디버그 LED 표시등

이 LED 는 마더 보드의 상태를 나타냅니다.

CPU - CPU 가 감지되지 않았거나 실패했음을 나타냅니다.

DRAM - DRAM 이 감지되지 않았거나 실패했음을 나타냅니다.

VGA - GPU 가 감지되지 않거나 실패했음을 나타냅니다.

BOOT - 부팅 장치가 감지되지 않거나 실패했음을 나타냅니다.

LEDs

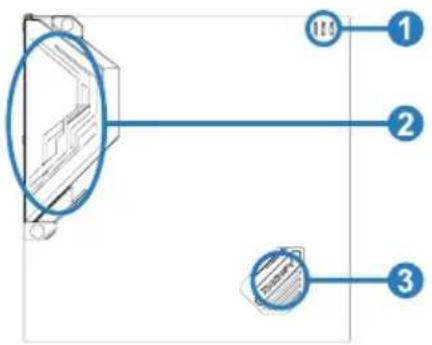

아래의 LED는 레이싱 GT EVO 프로그램에 의해 컨트롤 됩니다. 더 자세한 소프트웨어 설정은 챔터 3.3을 참조하여 주십시오.

1. RGB LED 헤더 (5V/12V)

2. ARMOR GEAR LED

3.사우스 브리지 LED

챔터 3: UEFI 바이오스 & 소프트웨어

3.1 UEFI 바이오스 설정

-바이오스 설정 프로그램은 컴퓨터의 바이오스 설정을 보거나 변경할 때 사용됩니다.바이오스 설정 프로그램은 POST 메모리 테스트가 시작되고 운영 체제가 부팅되기전에 키를 눌러 진입할 수 있습니다.
- UEFI 바이오스의 더 자세한 정보는 웹사이트의 UEFI 바이오스 설명서를 참조하여 주십시오.

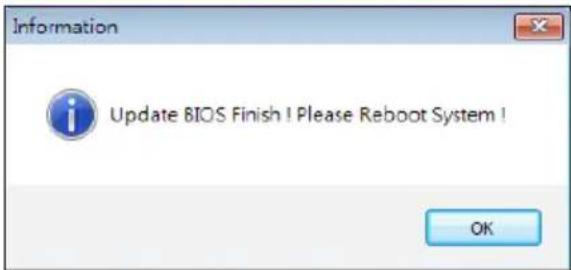

3.2 바이오스 업데이트

바이오스는 다음의 유틸리티 중의 하나를 사용하여 업데이트가 가능합니다:

• BIOSTAR BIO-Flasher: 이 유틸리티를 사용하면, 하드 디스크, USB 드라이브(플래시 드라이브 또는 USB 하드 드라이브) 또는 CD-ROM으로 가지고 바이오스 업데이트가 가능합니다.

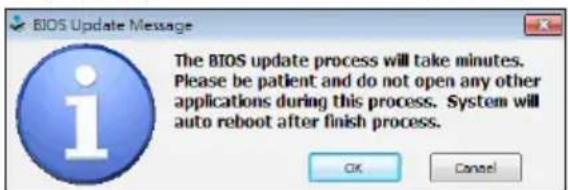

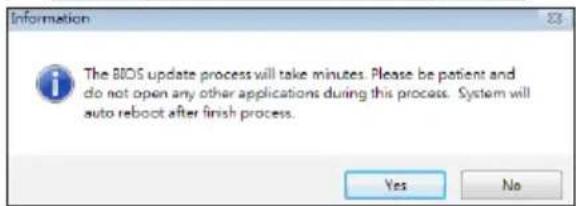

• BIOSTAR BIOS UPDATE UTILITY: 원도우 환경에서 자동으로 업데이트가 가능합니다. 이 유틸리티를 사용하면, 하드 디스크, USB 드라이브(플래시 드라이브 또는 USB 하드 드라이브) 또는 CD-ROM, 웹 상에서의 파일 위치에서 바이오스 업데이트가 가능합니다.

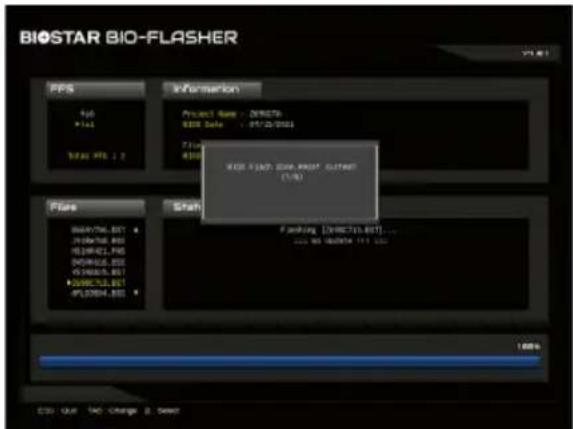

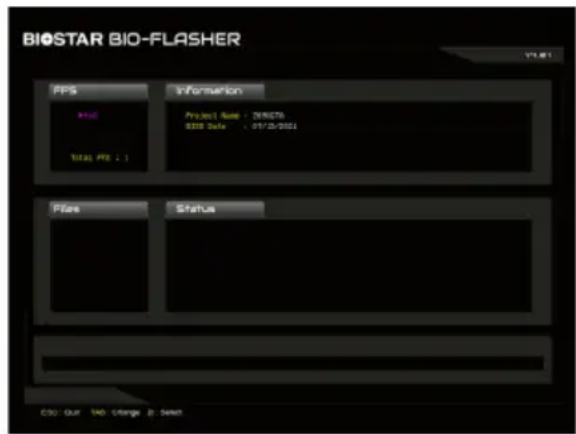

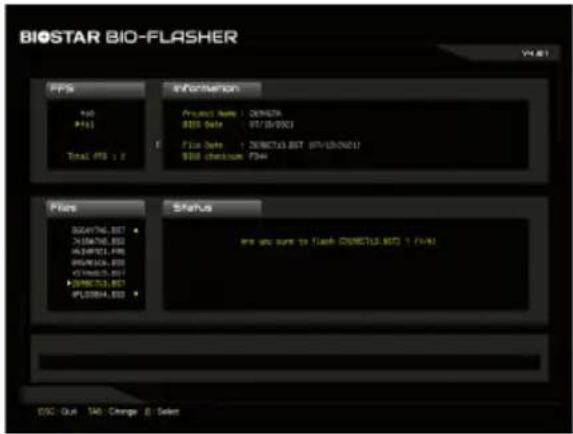

BIOSTAR BIO-Flasher

주의

》이유틸리티는 오직 FAT32/16 포맷과 싱글 파티션의 스토리지 장비에서 사용이 가능합니다.
》바이오스 업데이트 중 PC가 끼지거나 리셋이 되면,시스템 부팅에 실패할 수도 있습니다.

BIOSTAR BIO-Flasher 셔로바이오스업데이트하기

1. 웹사이트에서메인보드에맞는최신바이오스를다운로드합니다.
2. USB 플래시(펜) 드라이브에바이오스파일을복사하고저장합니다. (오직 FAT/FAT32 포맷만지원)
   3.바이오스파일이들어있는 USB 펜드라이브를 USB 포트에연결합니다.

3. 컴퓨터를켜거나리셋하고, POST가진행되는동안를놀누릅니다.

4. POST 스크린에 들어가면 바이오-플래셔 유틸리티가 나옵니다.을 를 선택하여 바이오스 파일을 찾습니다.

BIOSTAR BIO-FLASHER V1.01 PPS Information Project Name: DIRECTs 0300 Data: 01/25/2021 Total PFS : 1 Files Status C50: Our YAD: Change B: Debit

1. 적합한 바이오스 파일을 선택하고, 바이오스 파일 업데이트 여부를 확인하는 메시지가 뜻니다. "Yes"를 클릭하여 바이오스를 업데이트 하기 시작합니다.

BIOSTAR BIO-FLASHER V4.01 PPS Information +0 +1 Total PS ≥ 2 Project Name: D:\0078 BSS Date: 07/15/2021 File Date: D:\0073\007 BSS 07/15/2021 $00 checkup: F94 Plans Status D:\0073\007 D:\0073\007 D:\0073\007 D:\0073\007 D:\0073\007 D:\0073\007 D:\0073\007 D:\0073\007 D:\0073\007 D:\0073\007

1. 바이오스 업데이트가 완료된 후시스템재시작 여부를 묻는 메시지가 나옵니다. 키를 눌러 시스템을 다시 시작합니다.

1. 시스템이 부팅되고, 풀 스크린 로고가 등장하는 동안, 키를 눌러 바이오스 설정에 진입합니다. 바이오스 설정에 진입한 후, - 기능을 사용하여, 최적화된 기본값을 로딩합니다. 를 선택하고 컴퓨터를 다시 시작하면, 바이오스 업데이트가 완료됩니다.

바이오스 업데이트 유틸리티 (인터넷을 통한)

1. DVD드라이버에 담겨있는 바이오스 업데이트 유틸리티를 설치합니다.

2. 기능을 사용하기 전에 시스템이 인터넷에 연결이 되어있는지 확인합니다.

3. 바이오스 업데이트 유틸리티를 실행하고, 메인 스크린에서 “온라인 업데이트(Online Update)” 버튼을 클릭합니다.

4.바이오스 업데이트를 시작하기 위해,사용자의 동의를 요청하는 대화 상자가나타나고, "Yes"를 클릭하면 온라인업데이트 과정을 시작합니다.

BIOS Update AMI BIOS Model Name BIOS Date Version online Update update BIOS backup BIOS

1. 새로운 바이오스 버전이 있으면, 사용자에게 다운로드 여부를 물을 것이며, "Yes"를 클릭하여 진행합니다.

2. 다운로드가 완료된 후, 바이오스의 업데이트 여부를 물을 것이며, "Yes"를 클릭하면 업데이트를 진행합니다.

3. 업데이트 과정을 마친 후, 시스템을 다시 부팅할 것인지 물을 것이며, "OK"를 클릭하면 다시 부팅합니다.

1. 시스템이 부팅되고, 풀 스크린 로고가 등장하는 동안, 키를 눌러 바이오스 설정에 진입합니다. 바이오스 설정에 진입한 후, - 기능을 사용하여, 최적화된 기본값을 로딩합니다. 와 를 선택하고 컴퓨터를 다시 시작하면, 바이오스 업데이트가 완료됩니다.

바이오스 업데이트 유틸리티(바이오스 파일을 통한)

1. DVD드라이버에 담겨있는 바이오스 업데이트 유틸리티를 설치합니다.

2.http://www.biostar.com.tw/app/kr/support/download.php에서 제품을 검색하여 적합한바이오스를다운로드합니다.

1. 바이오스 업데이트 유틸리티를 실행하고, 메인 스크린에서 "업데이트 바이오스(Update BIOS)" 버튼을 클릭합니다.

4.바이오스 업데이트를 시작하기 위해,사용자의 동의를 요청하는 경고 메시지가나타나고,“OK”를 클릭하고 업데이트 과정을시작합니다.

BIOS Update AMI BIOS Model Name BIOS Date Version online Update update Bios backup Bios

1. 시스템의 바이오스 파일이 있는 위치를 선택하신 후, 적합한 바이오스 파일이 맞는지 확인하고 "열기(Open)"를 클릭합니다. 이과정은 몇 분의 시간이 필요하니, 진행되는 동안 잠시 기다리시기 바랍니다.

6.바이오스업데이트 과정을 마친 후, 시스템을 다시 부팅할 것인지 물을 것이며, "OK"를 클릭하면 다시 부팅합니다.

1. 시스템이 부팅되고, 풀 스크린 로고가 등장하는 동안, 키를 눌러 바이오스 설정에 진입합니다. 바이오스 설정에 진입한 후, - 기능을 사용하여, 최적화된 기본값을 로딩합니다. 를 선택하고 컴퓨터를 다시 시작하면, 바이오스 업데이트가 완료됩니다.

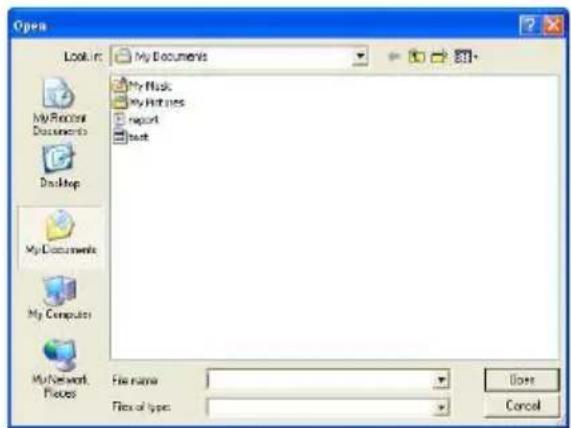

바이오스의 백업

바이오스의 백업을 위해 메인 스크린에서 바이오스 백업하기 버튼을 클릭합니다. 시스템에서 백업 바이오스 파일에 적합한 위치를 선택하고 "저장하기(Save)"를 클릭합니다.

Open Look in: My Documents My Music My Pictures Report Book My Recent Documents Desktop My Documents My Computers My Network Pieces File name: Files of type: Done Cancel

1. 광학 드라이브에 시작 DVD를 넣은 후, 자동 실행 기능이 활성화 되면 드라이버 설치 프로그램이 나타납니다.
   2.소프트웨어 설치를 선택하고,각각의 소프트웨어 타이틀을 클릭합니다.
2. 스크린 상의 지시사항을 준수한 후,설치를 마칩니다.

소프트웨어의 실행

설치 과정을 마친 후, 데스크톱에서 소프트웨어 아이콘을 볼 수 있습니다. 아이콘을 더블-클릭하여 실행합니다.

주의

» 다음의 소프트웨어와 관련된 모든 정보와 내용은 사전 고지 없이 변경될 수 있습니다. 더 나은 성능을 위해, 소프트웨어는 꿈임없이 업데이트 됩니다.
» 아래에 제공된 정보와 사진은 참고용이며, 보드의 실제 정보와 설정은 본 설명서와 다소 다를 수 있습니다.

바이오스크린 유틸리티(BIOScreen Utility)

이유틸리티는 사용자에게 개성화된부트로고를쉽게만들 수 있게 합니다. 컴퓨터를 개인을 맞추기 위해BMP을 부트로고로 선택할 수 있습니다.

800 x 600 BIOSTAR® WWW.BIOSTAR.COM.TW Load Image Transform Update Bios Close About

부트 로고를 업데이트 하기 위해 아래 지시사항을 순서대로 준수하시기 바랍니다:

• 이미지 로딩:부트 로고로 사용될 사진을 선택하여 주십시오.
  변형:바이오스에 맞게 사진을 변형하고,그 결과를 미리 확인하십시오.
  • 업데이트 바이오스:바이오스 메모리에 사진을 입히고,업데이트를 마칩니다.

RACING GT EVO

RACING GT EVO는 몇 개의 바이오스타 유틸리티들을 통합한,사용하기 쉬운 프로그램이며,사용자들로 하여금 동시에 완벽하게 이러한 유틸리티 들을 구성할 수 있도록 합니다.

주의

» RACING GT EVO의 메뉴 컨텐츠는 사용자 컴퓨터의 마더보드 종류에 따라 미묘하게 다를 수 있습니다.

》 소프트웨어를 설치 또는 제거한 후 컴퓨터를 다시 시작하십시오.

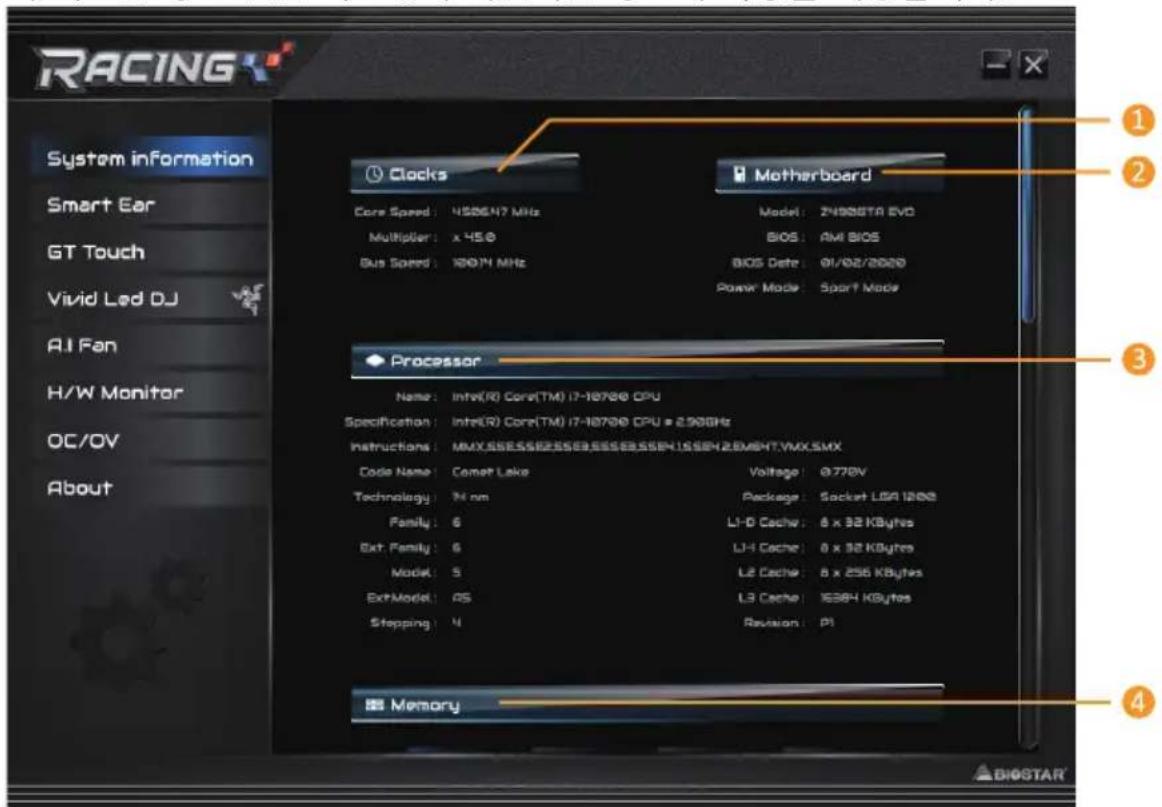

시스템 정보

이 시스템 정보 탱은 시스템의 기본적인 정보와 사양을 제공합니다.

RACING System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor OC/OV About Clocks Core Speed: 4506N7 MHz Multiplier: x 45.0 Bus Speed: 100'N MHz Motherboard Model: Z498GTA EVO BIOS: AMI BIOS BIOS Date: 01/02/2000 Power Mode: Sport Mode Processor Name: Intel(R) Core(TM) I7-10700 CPU Specification: Intel(R) Core(TM) I7-10700 CPU = 2.98GHz Instructions: MMX.SSE.SSE2.SSE3.SSE3.SSE4.LSSE4.2.MENT.VMX.SMX Code Name: Comet Lake Technology: N4 nm Family: 6 Ext. Family: 6 Model: 5 Ext.Model: OS Stepping: N Voltage: 9.770V Package: Socket LGA 12003 L1-D Cache: 8 x 32 KBytes L1-L Cache: 8 x 32 KBytes L2 Cache: 8 x 256 KBytes L3 Cache: 1638+ KBytes Revision: P1 Memory ① ② ③ ④

1. 클럭(Clocks): 코어 스피드, 배수, 버스 스피드를 표시.

2.마더보드(Motherboard):마더보드 정보를 표시.

1. 프로세서(Processor): CPU 정보를 표시.

2. 메모리(Memory): 메모리 정보를 표시.

》다른 메모리 슬롯 버튼을 클릭하여 메모리 정보를 가져 Oh니다.

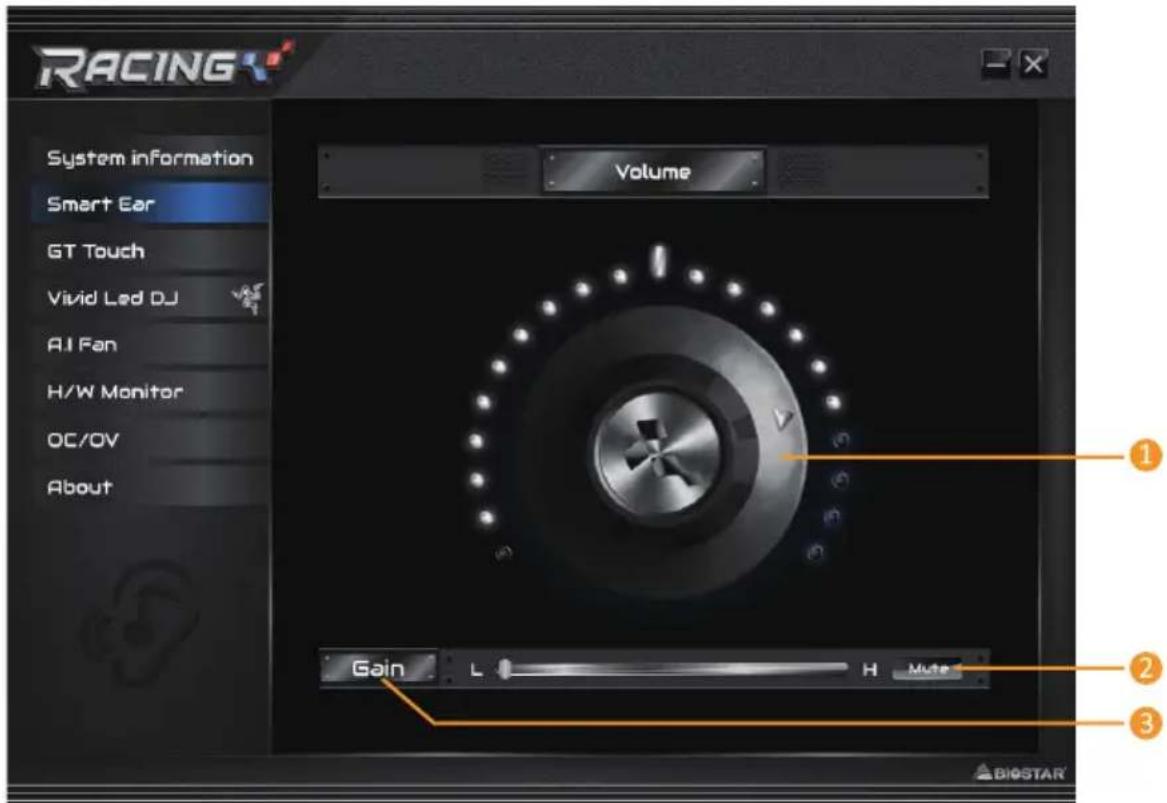

스마트이어(SmartEAR)

스마트 이어(Smart EAR)는 사용자로 하여금 시스템 음량을 조절하고,임피던스 설정(로우/하이 게인값)을 조정할 수 있게 하여, 헤드폰 성능을 최적화할 수 있게 합니다. 손쉽게 하이 쿠리티의 뛰어난 사운드를 즐길 수 있습니다.

필요 조건:

1. 전면 오디오 출력 책을 갖춘 케이스
   2.이어폰 또는 헤드폰
2. 원도우즈 7(32/64비트) / 8.1(64 비트) / 10(64 비트) 운영 체제

설치 가이드:

1. 케이스의 전면 오디오 케이블이 마더보드의 전면 오디오 헤더에 잘 연결되어 있는지 확인합니다.
   2.드라이버 DVD의 RACING GT EVO 프로그램을 설치합니다.
2. 케이스의 전면 오디오 책 또는 후면 입/출력 오디오 라인출력 포트와 이어폰 또는 헤드폰을 연결합니다.

» AC'97 전면 오디오 출력 케이블을 사용하길 원한다면, "전면 패널 책 감지" 기능을 해제하여 주십시오. 이 설정은 O.S 오디오 유틸리티를 통해 발견할 수 있습니다.

RACING Volume System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor OC/OV About Gain L H Mute 1 2 3 BIOSTAR

1. 음량 조절 노브: 음량은 노브(knob)를 시계방향 또는 반시계방향으로 돌림에 따라 미세하게 조절이 가능하며, 시스템 음량 역시 그에 따라 커지거나 작아집니다.
   2.음소거:시스템 사운드를 사용하지 않게 만듭니다.
2. 하이/로우 게인 스위치: 낮은 임피던스 값의 헤드폰에 맞게 게인 스위치를 낮게(low) 유지하고, 높은 임피던스 값의 헤드폰에 맞게 게인 스위치를 높게(high) 유지합니다.

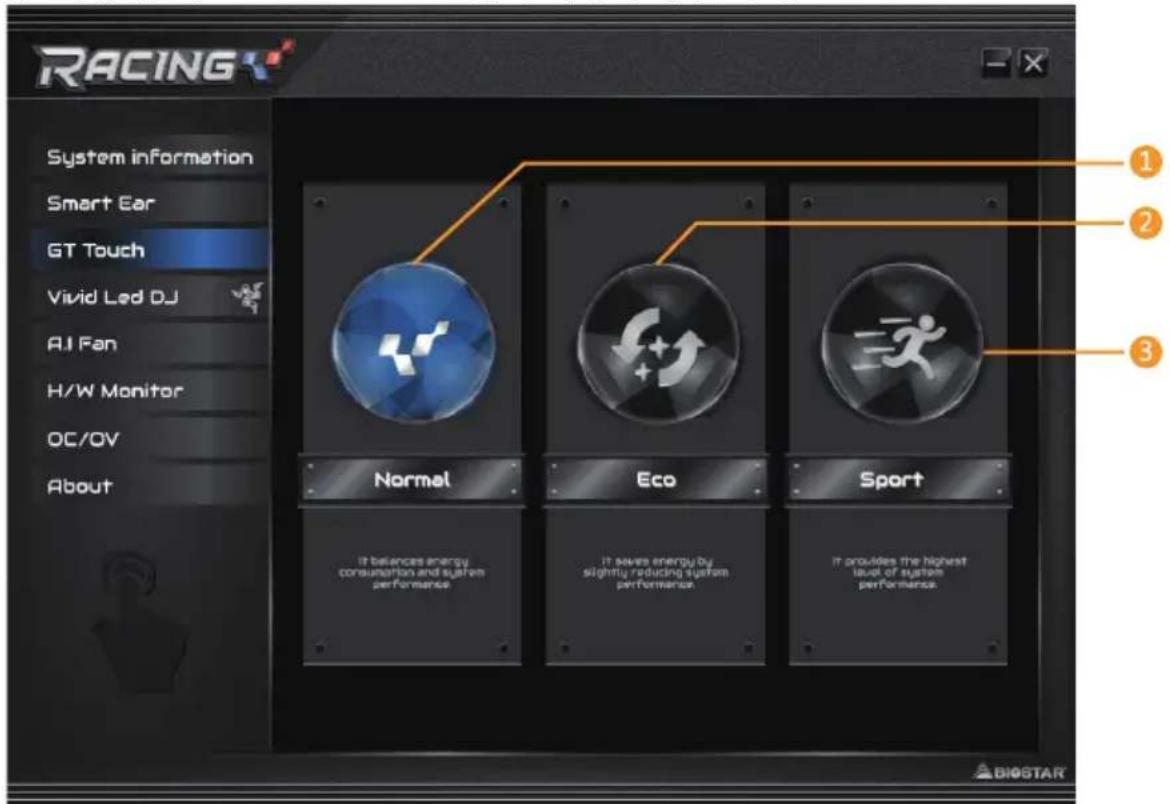

GT 터치(GT Touch)

GT 터치(GT Touch)는 원도우 환경에서 RACING GT EVO 프로그램이 구동되고 있을 때, 노멀, 에코, 스포츠 모드로 조정이 가능하게 합니다.

1. 노멀 모드(Normal Mode): 전력 소비와 시스템 성능의 균형을 맞춤니다.
2. 에코 모드(ECO Mode): 시스템 성능은 약간 감소되면서 전력을 절감할 수 있도록 합니다.
3. 스포츠 모드(Sport Mode): 최고 수준의 시스템 성능을 제공합니다.

비비드 LED DJ(Vivid LED DJ)

선명한 LED DJ는 RGB LED 장치 인 ARMOR GEAR의 색 구성표를 조정할 수 있습니다.

RACING System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor OC/OV About LED COMMANDER LED COLOR Default RA Z = R RGB Sync LED TYPE ON System Auto LED SPARKLE Long: L H Permanent Shine Mirror Waup Sperry Sky Breathe Shine & Music Lightning Rainbow Rivers 1 2 3 4 5 6 7 8 9 BIOSTAR

1. LED컴맨더: LED 모델선택.

2. Default:모든설정값을기본값으로복구.(파란불)

3. RAZER:RAZER앱을 연결해메인보드RGB 색상 동기화

» RAZER 모드를사용할경우 RACING GT EVO 소프트웨어를끄면 LED 조명이기본상태로돌아갑니다.

》RAZER 모드는 RAZER 소프트웨어와의연결을통해 LED 조명을동기화합니다.
» RAZER 모드를 사용하려면 RAZER 소프트웨어를 설치해야 합니다. 소프트웨어가 설치되면 RAZER ICON이 표시됩니다.
》RAZER 모드를사용할때는 RAZER 관련장치및주변장치와함께사용해야합니다.
》RAZER 관련 정보는 RAZER 공식 웹사이트에서 다운로드하시기 바랍니다.

- RGB 동기화(RGB Sync):LED 유형 프로젝트 설정을 동기화 할 수 있습니다.

2.LED 유형:LED 유형항목설정동기화.

• 시스템(System): 시스템 LED 조명(ARMOR GEAR)
• 12볼트 LED(12V LED Header): 12V LED조명. (12V_LED 장치)
• 5볼트 LED(5V LED Header): 5V LED 조명. (5V_LED 장치)

• 메모리 동기화(Memory Sync): RGB 오디오 LED 조명. (메모리 LED)

• ON/OFF: VIVID LED 기능을활성화또는비활성화.

4.ON/OFF: 한가지장치의VIVID LED 활성화또는 비활성화.
5. 컬러 팔레트(Color Palette): LED의 특정한 색상을 선택.
6. LED 밞기 바(LED Brightness Bar): LED 밞기를 조정.
7.자동(Auto):LED의 컬러 팔레트와 LED 밝기자동으로 변경.

»자동 모드를선택하면, 컬러팔레트와 LED 밝기바는비활성화됩니다.

8.LED 상태(LED SPARKLE):LED의 점멸 상태 선택.

• 항상 켜있음(Permanent):LED온(On)상태 유지.
• 화려하게 반짝임(Shine): 특정빈도로 반짝임.
• L숨쉬듯 깜박임(Breath): 서서히 깜박임.
- 음악에 반응하며 반짝임(Shine & Music): 시스템에서 연주되는 음악에 따라 반짝임.

» RACING GT EVO 프로그램을사용하기전, 스피커또는이어폰이오디오책에잘연결되어있는지확인하시기바랍니다.

• 별뚱별(Meteor): 특정 주파수에서 LED 슬라이드.
- 웨이브(Wave): 물 리플 도로 리듬 표현.
•별이 빛나는 하늘(Starry sky):고정 속도로 LED가 깜박임.
- 번개(Lightning): 특정 주파수에서 LED가 깜박임.
-무지개(Rainbow):무지개가 번찍이는 화려한 리듬으로 LED가 표시됩니다.
-오로라(Aurora):부드러운 빛으로 LED가 깜박임.

1. 하이/로우 스피드 스위치(High/Low Speed Switch): 표시등이 얼마나 빨리 깜박이는지를 제어 할 수 있습니다.

주의

» VIVID LED DJ를 통해 사용자들은 4개의 LED 라이트 존을 각각 다른 플래싱 모드로 독립적으로 조절할 수 있습니다. (LED SPARKLE).

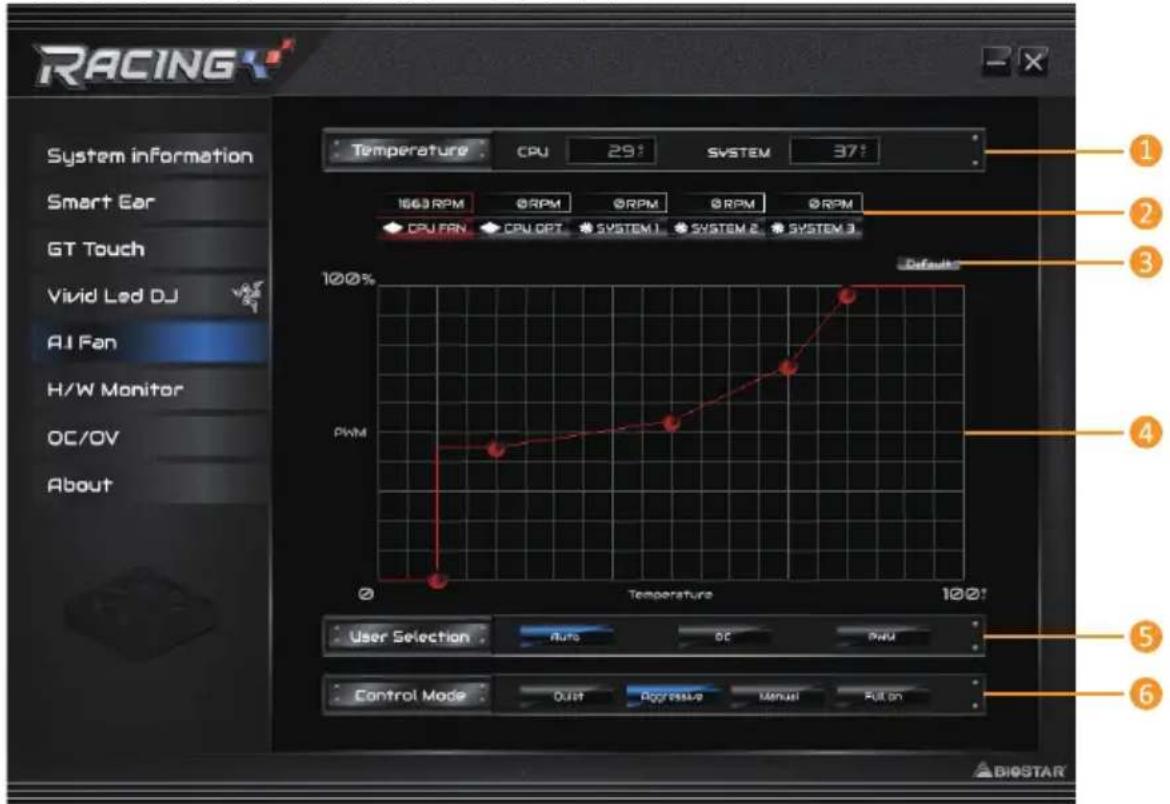

A.I Fan

A.I FAN 유틸리티는 스마트하게 사용자로 하여금 팬의 동작 모드를 커스터마이징 할 수 있게 하고, 자동으로 각기 다른 온도를 감지하여 최적의 콜링 성능을 낼 수 있게 지정된 속도에서 팬의 동작을 조절합니다.

RACING System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor OC/OV About Temperature CPU 29: SYSTEM 37: 100% 100% PWM User Selection Control Mode Default 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

1. 온도(Temperature): 현재 CPU와 시스템 온도를 표시.
2. CPU FAN/ CPU OPT RPM & SYSTEM1/2/3 RPM: 버튼을 클릭하여 CPU와 시스템 팬의 상태 값을 설정.

》디스플레이 항목은 실제 마더 보드에 초점을 맞추십시오.

1. 기본값(Default): 변경했던 한 가지 항목의 수치를 기본값으로 복구.
2. PWM/온도 패널(PWM/Temperature Panel): CPU와 시스템 온도에 부합하는 팬 PWM 수치에 따라 팬 스피드를 조정.

»사용자의 선호도에 따라 조정이 가능.

5.사용자 선택(User Selection): 팬 속성이 실제 선택 작업을 조절하게 설정.

• Auto: 자동 감지 모드로 조정하도록 설정.
- DC: 직류(DC) 모드로 조정하도록 설정.
- PWM: PWM 모드로 조정하도록 설정.

1. 컨트롤 모드(Control Mode): 팬들의 컨트롤 모드를 설정.

2. Quiet:저소음 모드 활성화.
   • Aggressive: 고성능 모드 활성화.

3. Manual: 수동 모드 활성화.
   • Full on: 최고성능 모드 활성화.

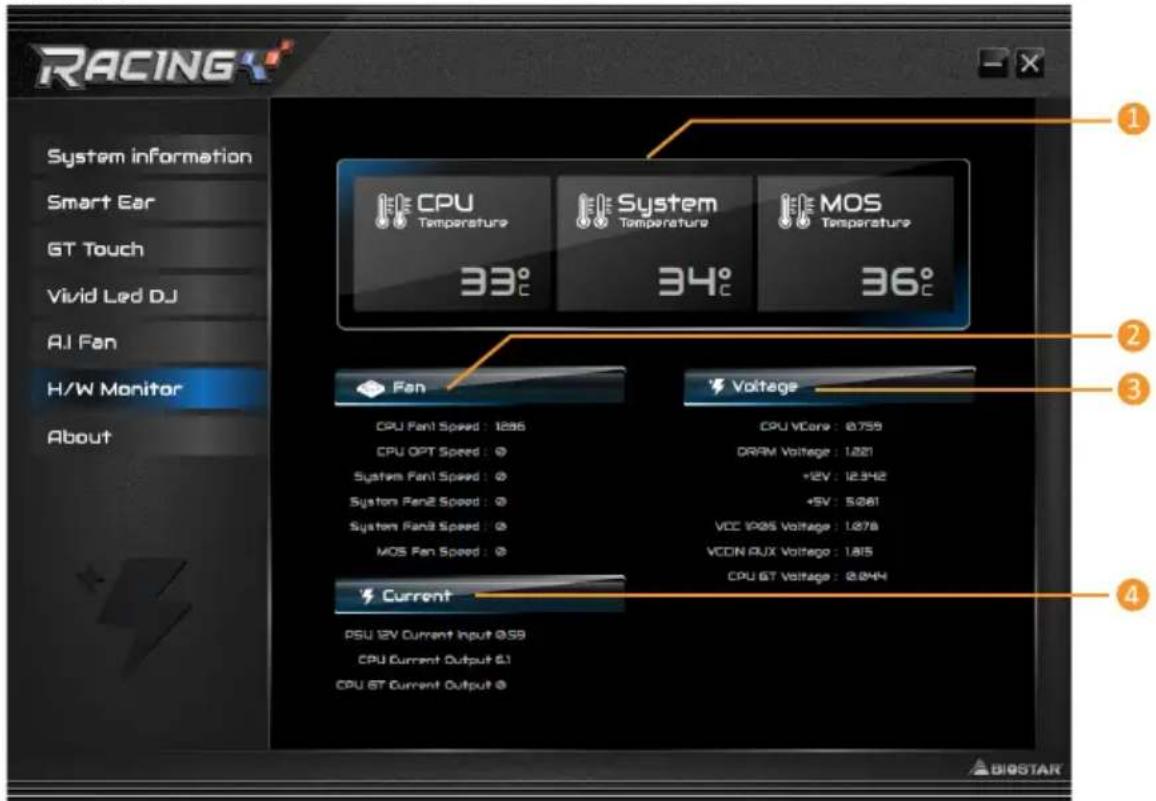

H/W 모니터

HW 모니터 탱은 사용자가 하드웨어 전압, 팬 스피드, 온도 등을 모니터 할 수 있게 합니다.

1. CPU 온도 / 시스템 온도 / MOS 온도 (CPU /System /MOS Temperature): 현재 CPU 와 시스템 온도 MOS 온도 표시.
2. Fan: 현재 팬 스피드를 표시.
3. 전압 (Voltage): 현재 CPU 와 메모리의 전압을 표시.
4. 전류(Current): 현재 PSU(파워서플라이) 12V, CPU, CPU GT 의 전류를 표시.

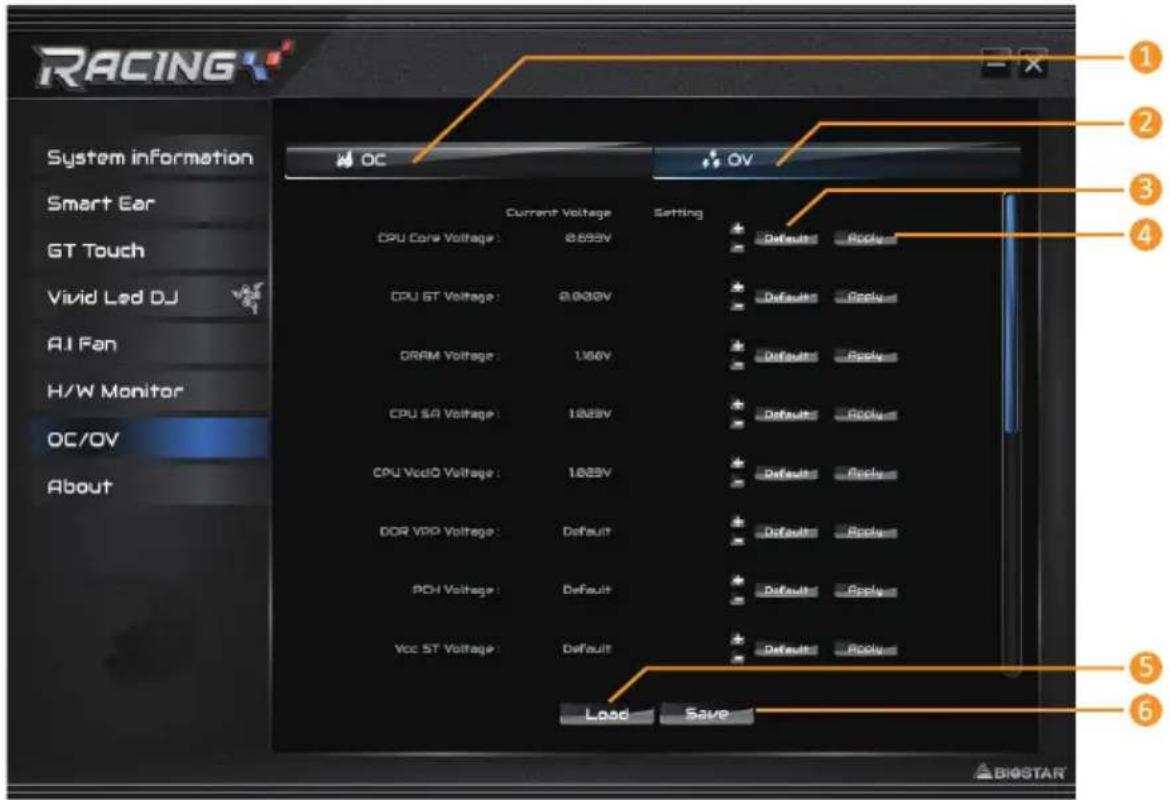

OC/OV

OC/OV 탱은 오버클럭킹(OC)/전압(OV) 설정 프로파일을 저장하고 로딩할 수 있게 하여, 시스템 클럭과 전압 설정을 변경할 수 있게 합니다.

RACING System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor OC/OV About Current Voltage Setting CPU Core Voltage: 2.835V Default: Apply CPU ST Voltage: 2.0030V Default: Apply DRAM Voltage: 1.060V Default: Apply CPU SA Voltage: 1.023V Default: Apply CPU VccIO Voltage: 1.023V Default: Apply DDR Vpp Voltage: Default Default: Apply PDH Voltage: Default Default: Apply Vcc ST Voltage: Default Default: Apply Load Save 1 2 3 4 5 6 BIOSTAR

1.오버클럭킹(OC):오버클럭킹 프로파일 수치를 조정.
2.과전압(OV): 전압 프로파일 수치를 조정.
3.기본값(Default):변경사항을 기본값으로 복구.
4. 적용(Apply): 변경사항을 적용.
5. 불러오기(Load): 파일에서 프로파일 수치를 로딩.
6. 저장(Save): 추후 사용을 위해 프로파일 수치를 저장.

주의

»위와 같은 오버클럭 설정이 이상적으로 모든 타입의 CPU에 적용되는 것은 아닙니다;선택한 CPU 모델에 기초하여 달라질 것입니다.
»오버클럭은 사용자의 선택적인 과정이지, 반드시 해야하는 과정은 아닙니다; 경험이 풍부하지 않은 사용자에게는 추천하지 않습니다. 따라서, 오버클럭킹에 의해 발생하는 어떠한 하드웨어 손상/손실에 대해서 책임지지 않습니다. 또한 어떠한 오버클럭킹 성능에 대해서도 보장하지 않습니다.

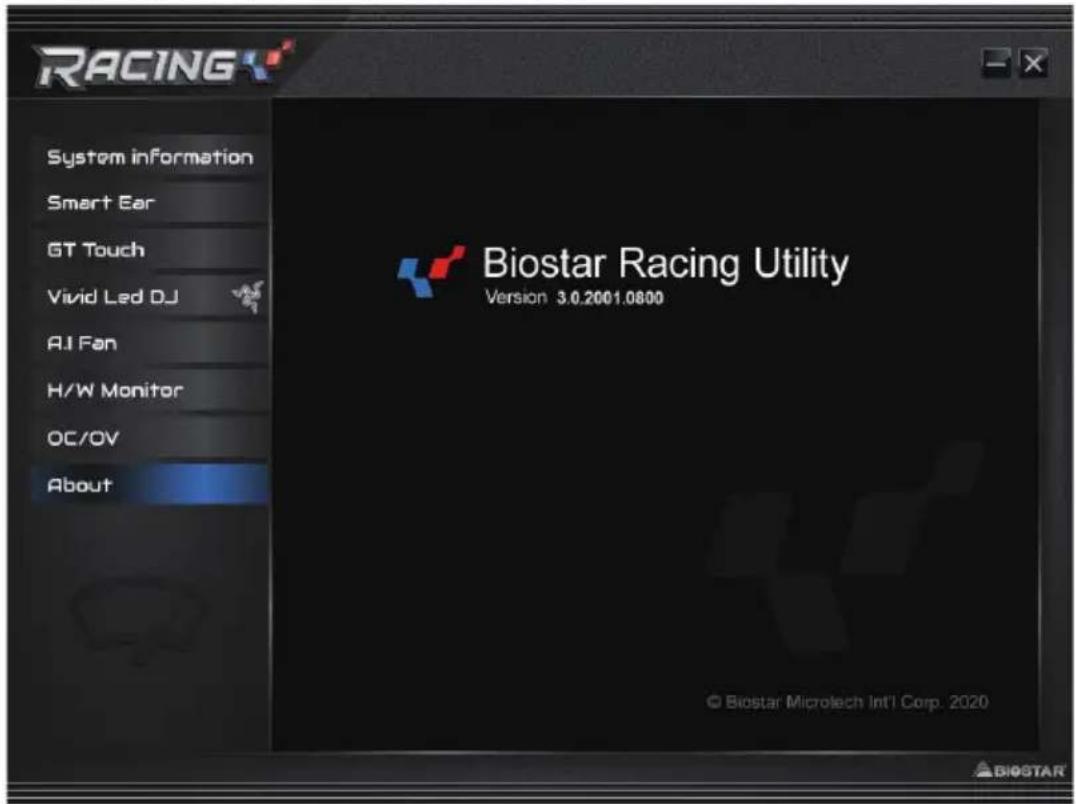

About

About 메뉴는 버전 정보를 표시합니다.

RACING System information Smart Ear GT Touch Vivid Led DJ AI Fan H/W Monitor OC/OV About Biostar Racing Utility Version 3.0.2001.0800 © Biostar Microtech Intl Corp. 2020 BIOSTAR

챔터 4: 유용한 도움말

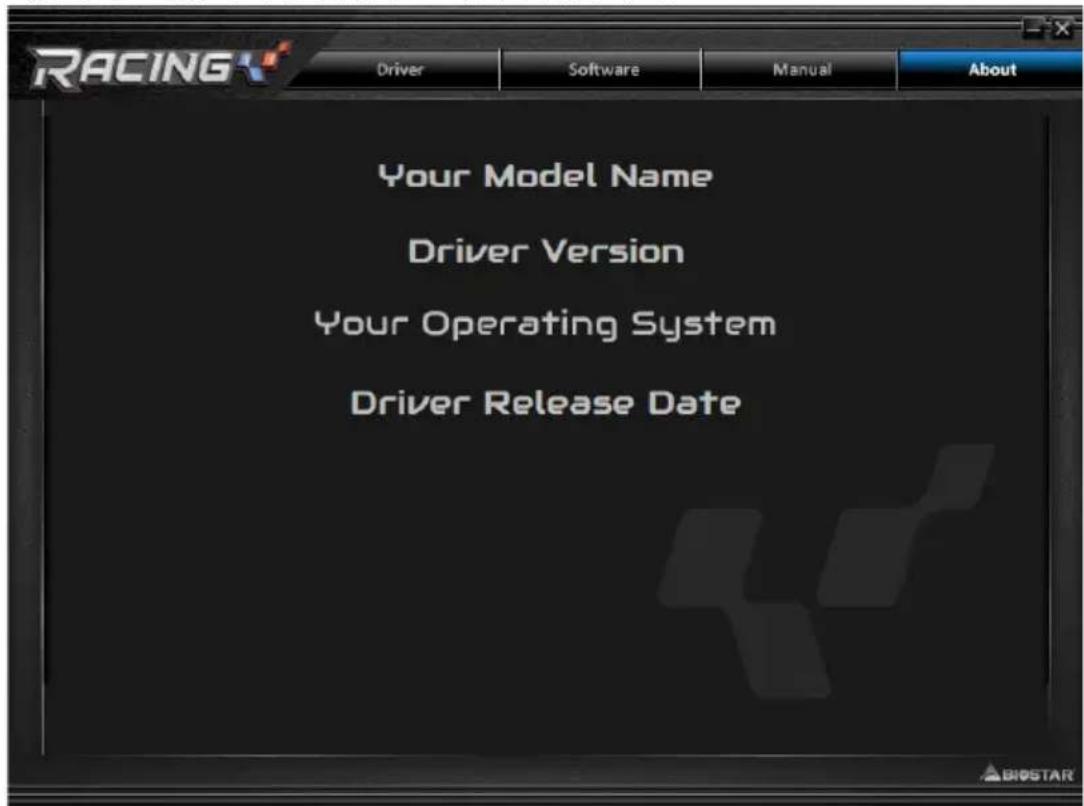

4.1 드라이버 설치

운영체제를 설치한 후에, 광학 드라이브에 드라이버 DVD를 넣고 더 나은 시스템 성능을 위해 드라이버를 설치하여 주십시오.

DVD를 넣은 후 다음과 같은 창을 보게 될 것입니다.

설정 가이드는 사용자의 마더보드와 운영 체제를 자동으로 감지합니다.

A. 드라이버 설치

드라이버 설치를 위해, 드라이버 아이콘을 클릭합니다. 설정 가이드가 사용자의 마더보드, 운영 체제와 호환되는 드라이버 리스트를 표시합니다. 설치 프로그램을 실행하기 위해 각각의 장치 드라이버를 클릭합니다.

B. 소프트웨어 설치

소프트웨어 설치를 위해, 소프트웨어 아이콘을 클릭합니다. 설정 가이드가 사용자의 시스템에서 사용이 가능한 소프트웨어 리스트를 표시합니다. 설치 프로그램을 실행하기 위해 각각의 소프트웨어 타이틀을 클릭합니다.

C. 설명서

책 타입의 설명서를 제외하고,바이오스타는 드라이버 DVD에 설명서를 제공하고 있습니다.사용 가능한 설명서는 설명서 아이콘을 클릭한 후 열람/탐색이 가능합니다.

주의

» 드라이버 DVD를 삽입한 후 이 원도우가 나타나지 않았다면, 광학 드라이브에서 SETUP.EXE를 실행하여 파일 브라우저를 이용하여 주십시오.
》 설명서 파일을 열기 위해 아크로벳 리더가 필요합니다. http://get.adobe.com/reader에서 아크로 ped 리더 소프트웨어의 최신 버전을 다운로드 받아 사용하십시오.
》그림에 사용된 마더 보드는 실제 마더 보드와 다를 수 있습니다.이 그림은 참조 용입니다.

4.2 AMI 바이오스 비프 코드

부트 블록 비프 코드

비프음 횟수 설명
Continuing 메모리 사	이징 에러 또는 메모리 모듈 발견되지 않음

POST 바이오스 비프 코드

비프음 횟수 설명
1 부팅 성공
8 디스플레이 메모리	에러 (시스템 비디오 어댑터)

4.3 AMI 바이오스 포스트 코드

코드 셀명

10 PEI 코어 시작됨

11 메모리 이전 CPU 초기화 시작됨

15 메모리 이전 노스 브릿지 초기화 시작됨

19 메모리 이전 사우스 브릿지 초기화 시작됨

2B 메모리 초기화. 직렬 프레존스 검출 (SPD) 데이터 읽기

2C 메모리 초기화. 메모리 프레존스 검출

2D 메모리 초기화. 프로그래밍 메모리 타이밍 정보

2E 메모리 초기화. 메모리 구성

2F 메모리 초기화 (기타).

31 메모리 설치됨

32 CPU 메모리 이후 초기화 시작됨

33 CPU 메모리 이후 초기화. 캐쉬 초기화

34 CPU 메모리 이후 초기화. 어플리케이션 프로세서(AP) 초기화

35 CPU 메모리 이후 초기화. 부트 스트랩 프로세서(BSP) 선택

36 CPU 메모리 이후 초기화. 시스템 매니지먼트 모드 (SMM) 초기화

37 메모리 이후 노스 브릿지 초기화 시작됨

3B 메모리 이후 노스 브릿지 초기화 (노스 브릿지 고유 모듈)

4F DXE IPL 시작됨

60 DXE 코어 시작됨

F0 펌웨어에 의해 동작된 복구 조건 (자동 복구)

F1 사용자에 의해 동작된 복구 조건(강제 복구)

F2 복구 과정 시작됨

F3 복구 펌웨어 이미지 발견됨

F4 복구 펌웨어 이미지 로딩됨

E0 S3 Resume 시작됨 (S3 Resume PPI, DXE IPL에 의해 호출됨)

E1 S3 부트 스크립트 실행

E2 비디오 리포스트

E3 OS S3 웨이크 벡터 호출

60 DXE 코어 시작됨

61 NVRAM 초기화

62 사우스 브릿지 런타임 서비스 설치

63 CPU DXE 초기화 시작됨

68 PCI 호스트 브릿지 초기화

69 노스 브릿지 DXE 초기화 시작됨

6A 노스 브릿지 DXE SMM 초기화 시작됨

코드	설명
70	사우스 브릿지 DXE 초기화 시작됨
71	사우스 브릿지 DXE SMM 초기화 시작됨
72	사우스 브릿지 장치 초기화
78	사우스 브릿지 DXE 초기화 (사우스 브릿지 고유 모듈)
79	ACPI 모듈 초기화
90	부트 장치 선택 (BDS) 페이즈 시작됨
91	도라이버 연결 시작됨
92	PCI 버스 초기화 시작됨
93	PCI 버스 핫 플러그 컨트롤러 초기화
94	PCI 버스 열거
95	PCI 버스 요청 자원
96	PCI 버스 할당 자원
97	콘솔 출력 장치 연결
98	콘솔 입력 장치 연결
99	슈퍼 IO 초기화
9A	USB 초기화 시작됨
9B	USB 리셋
9C	USB 감지
9D	USB 활성화
A0	IDE 초기화 시작됨
A1	IDE 리셋
A2	IDE 감지
A3	IDE 활성화
A4	CSI 초기화 시작됨
A5	CSI 리셋
A6	CSI 감지
A7	CSI 활성화
A8	설정 검증 패스워드
A9	설정의 시작
AB	설정 입력 대기
AD	부트 이벤트 준비
AE	레거시 부트 이벤트
AF	부트 서비스 이벤트 퇴장
B0	런타임 세트 가상 주소 MAP 시작
B1	런타임 세트 가상 주소 MAP 종료
B2	레거시 옵션 ROM 초기화
B3	시스템 리셋
B4	USB 핫 플러그
B5	PCI 버스 핫 플러그
B6	NVRAM 정리
B7	설정 리셋(NVRAM 설정 리셋)

4.4 문제 해결

증상 해결책
1. 시스템에 전원이 들어오지 않는다.파워 LED가 반짝이지 않는다; 전원공급 장치의 팬이 동작하지 않는다.2. 키보드의인디케이터붙이들어오지않는다.	1. 전원 케이블이 제대로 연결되어 있는지확인한다.2. 케이블을 교체해본다.3. 기술 지원부서에 연락한다.
시스템이 동작하지 않는다. 키보드라이트는 들어와 있고, 파워 인디케이터라이트 역시 켜져 있고, 하드 드라이브는동작중이다.	메모리 양쪽 끝에 힘을 주어 아래로밀면서, 모듈이 딸Raw 소리를 내며 슬롯에장착이 되는지 확인한다.
하드디스크로 부팅이 되지 않지만,광학 드라이브를 통해서 부팅이 된다.	1. 케이블을 확인하고, 양 쪽 끝이 제대로연결되어 있는지 점검한다. 표준 CMOS설정에서 드라이브 타입을 체크한다.2. 하드 드라이브를 백업하는 것은 지극히중요한 일이며, 모든 하드 드라이브는언제라도 고장날 수 있다.
광학 드라이브에서만 부팅이 되며,하드 디스크는 읽기가 가능하며,어플리케이션은 사용이 가능하다. 하지만하드 디스크로는 부팅에 실패한다.	1. 데이터와 어플리케이션 파일을백업한다.2. 하드 드라이브를 다시 포맷하고,어플리케이션과 데이터를 다시설치한다.
“유효하지 않은 구성” 또는 “CMOS실패”라는 메시지가 화면에 나타났다.	시스템 장비를 다시 살펴본다. 올바른정보로 설정되어 있는지 확인한다.
두번째 하드 드라이브를 설치한 후시스템이 부팅되지 않는다.	1. 마스터/슬레이브 점퍼를 바르게설정한다.2. 시작 프로그램을 구동한 후 드라이브타입을 바르게 선택한다. 다른드라이브와의 호환성 체크를 위해드라이브 제조사에 연락을 한다.

CPU의 과열

시스템에 전원을 인가하고 수 초 후에 저절로 시스템이 꺼진다면 그것은 CPU 보호 기능이 활성화된 것을 의미합니다.

CPU가 과열되면, 마더보드는 CPU의 손상을 방지하기 위해 자동으로 전원을 차단하며, 시스템은 다시 전원이 들어오지 않을 수 있습니다.

이런 경우에, 더블 체크가 필요합니다:

1.CPU 콜러 표면이 CPU 표면 위에 평평하게 자리잡고 있는지 살펴봅니다.
2. CPU 팬이 정상적으로 도는지 체크합니다.
3.CPU 팬 스피드가 CPU 동작 속도와 적합한 지 여부를 체크합니다.

확인 후, CPU 보호 기능을 해제하기 위해 아래와 같은 과정을 수행합니다.

1. 전원 공급 장치에서 몇 초 간 파워 코드를 제거합니다.
2. 몇 초 간 기다립니다.
   3.파워 코드를 다시 연결하고 시스템을 부팅합니다.

또는 이렇게 할 수 있습니다:

1. CMOS 데이터를 클리어합니다. ("CMOS 헤더 닫기: JCMOS1" 섹션을 참조하여 주십시오)
2. 몇 초 간 기다립니다.
   3.시스템의 전원을 다시 EQUINS.

4.5 인텔® 옵테인™ 기술 (3D XPoint 메모리로 구동)

인텔® 옵테인™ 기술을 통해, 강력한 프로세서의 힘을 체험할 수 있습니다. 병목현상을 제거하기 위해 빠르고, 가성비 뜨어나고, 비 - 휘발성의 향상된 스토리지 메모리가 요구되어 집니다. 인텔® 옵테인 기술은 빅데이터, 고 - 성능 컴퓨터, 가상화 기술, 스토리지, 클라우드, 게이밍, 기타 여러가지 어플리케이션을 혁신시킬 수 있는 잠재력을 가지고 있습니다.

특징과 장점 :

• 거대한 메모리 기반 데이터 베이스
  • 빠른 시스템 복구
• 낮은 레이턴시
• 높은 내구성

인텔® 옵테인 체험 필수 조건:

• 인텔® 옵테인 메모리 또는 스토리지.
  -인텔®12세대 코어CPU.
• 인텔® 옵테인 기술을 지원하는 인텔® 옵테인 메모리 또는 스토리지 설치 (자세한 내용은 4페이지를 참고)
• 인텔®래피드 스토리지 기술 드라이버 설치와 인텔®옵테인 기술 활성화를 위한 지침준수
  -인텔 옵테인 기술은 UEFI OS가 설치되지 않았다면 적용이 불가할 수도 있습니다.

FCC條款
