Z890 VALKYRIE - 마더보드 BIOSTAR - 무료 사용 설명서

제품 유형	메인보드
모델	Z890 VALKYRIE
브랜드	BIOSTAR
폼 팩터	ATX, 244 mm x 305 mm
CPU 지원	인텔® 코어™ 울트라 9/7/5 (LGA1851)
칩셋	인텔® Z890
메모리	DDR5 DIMM 4개, 최대 192GB, DDR5-9066+(OC) 지원
저장소	M.2 6개 (1x PCIe 5.0 x4, 5x PCIe 4.0 x4) + SATA III 6Gb/s 4개
RAID	SATA 및 M.2 NVMe용 RAID 0, 1, 5, 10
LAN	Realtek RTL8126 5GbE 1개, Realtek RTL8125D 2.5GbE 1개
오디오	Realtek ALC1220, 7.1채널 HD 오디오, 하이파이
USB	USB4 Type-C (DP1.4) 1개, USB 3.2 Gen2x2 Type-C 1개, USB 3.2 Gen2 11개, USB 2.0 4개
확장 슬롯	PCIe 5.0 x16 3개 (x16, x8, x4 모드)
후면 I/O	HDMI 2.1 2개, DP 2.1 1개, USB4 Type-C 1개, USB 3.2 Gen2 9개, 5GbE, 2.5GbE, 오디오 잭, S/PDIF, SMART BIOS 버튼
내부 I/O	SATA III 4개, M.2 E-key (Wi-Fi/BT) 1개, USB 헤더, 팬 헤더, RGB 헤더, TPM, 썬더볼트
전원 커넥터	24핀 ATX, 8핀 CPU 전원 2개
OS 지원	Windows 10 (64비트), Windows 11 (64비트)

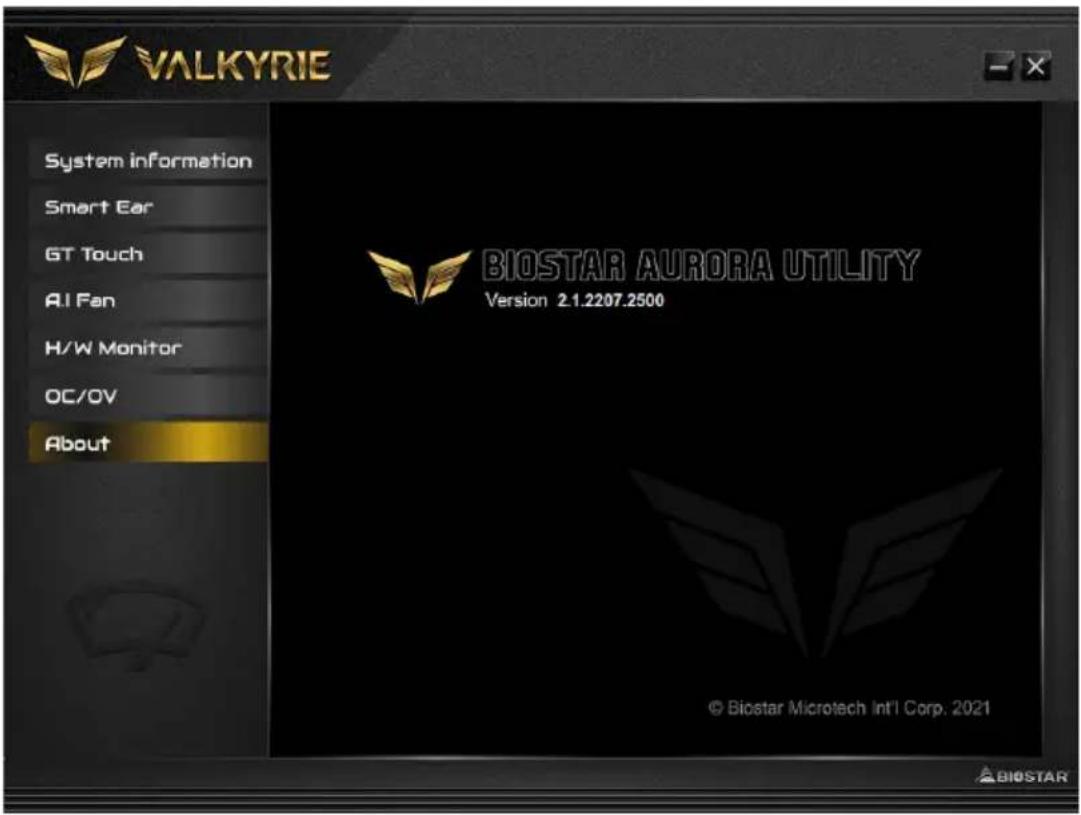

소프트웨어	UEFI BIOS, BIO-Flasher, Vivid LED DJ, VALKYRIE AURORA 유틸리티, SmartEAR, GT Touch, AI Fan

자주 묻는 질문 - Z890 VALKYRIE BIOSTAR

Biostar Z890 VALKYRIE는 어떤 CPU를 지원하나요?

이 메인보드는 LGA1851 소켓의 인텔® 코어™ 울트라 9/7/5 프로세서를 지원합니다. 자세한 내용은 공식 CPU 지원 목록을 확인하세요.

어떤 유형의 메모리가 호환되나요?

DDR5 메모리를 지원하며 4개의 DIMM 슬롯에 최대 192GB까지 장착 가능합니다. 속도는 5600MHz(기본)에서 9066+MHz(오버클럭)까지 지원합니다. 인텔 XMP를 지원합니다.

M.2 슬롯은 몇 개인가요?

M.2 슬롯 6개가 있습니다: PCIe 5.0 x4 1개(CPU) 및 PCIe 4.0 x4 5개(CPU 1개, 칩셋 4개). 모두 NVMe SSD를 지원합니다.

메인보드에 Wi-Fi가 포함되어 있나요?

Wi-Fi/블루투스 모듈(미포함)을 위한 M.2 E-key 슬롯이 있습니다. 후면 I/O에는 Wi-Fi 안테나 포트 2개가 있습니다.

어떤 RAID 레벨을 지원하나요?

인텔® 빠른 스토리지 기술을 통해 SATA 및 M.2 NVMe 스토리지 장치 모두에 대해 RAID 0, 1, 5, 10을 지원합니다.

BIOS를 어떻게 업데이트하나요?

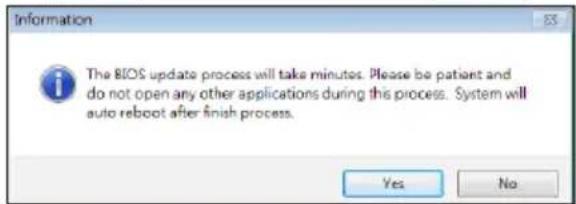

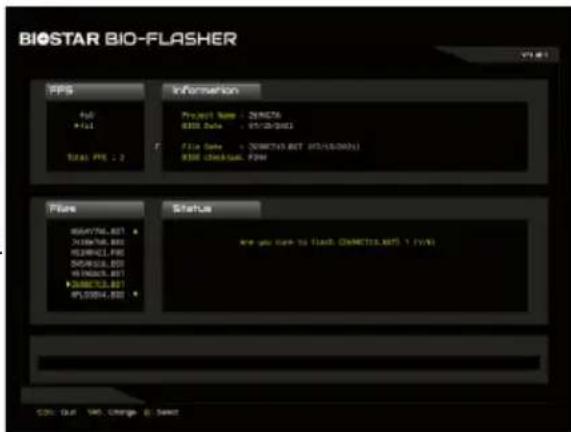

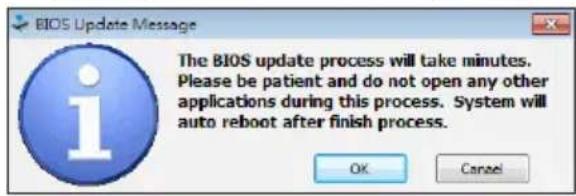

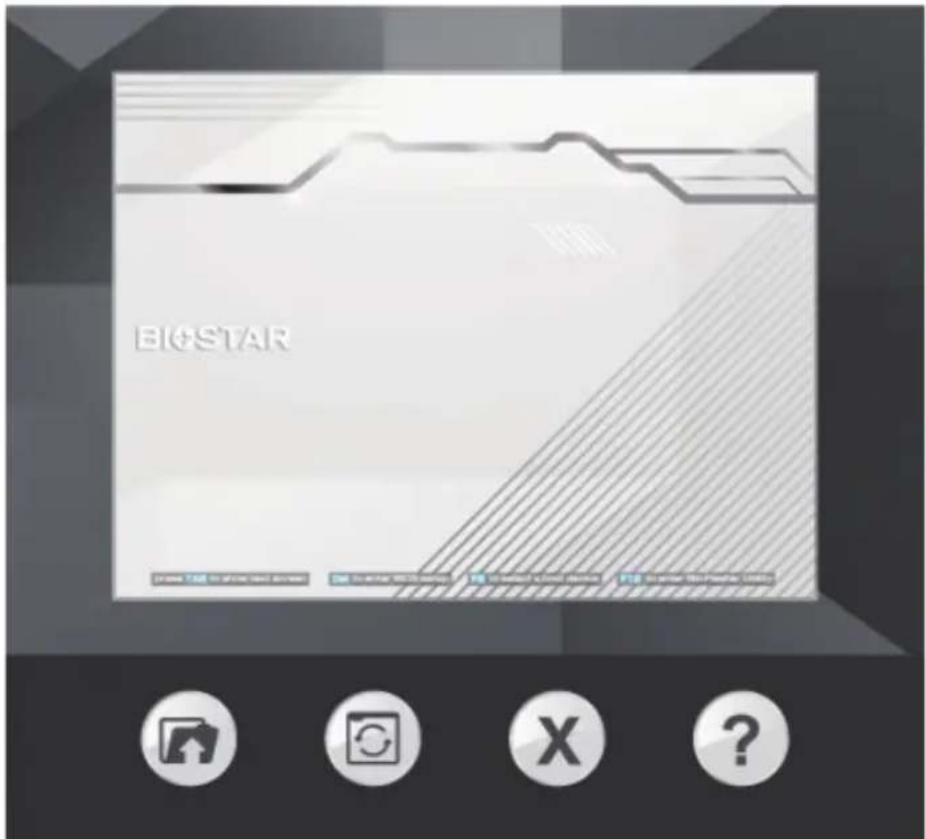

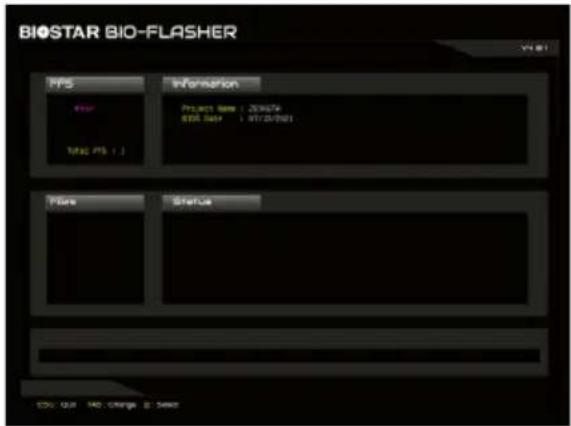

BIOS는 USB 드라이브의 BIOSTAR BIO-Flasher, Windows의 BIOS 업데이트 유틸리티, 또는 후면 I/O의 SMART BIOS UPDATE 버튼(CPU 불필요)을 사용하여 업데이트할 수 있습니다. 업데이트 후 항상 최적화된 기본값을 로드하세요.

어떤 오디오 코덱이 사용되나요?

이 메인보드는 Realtek ALC1220 코덱을 탑재하여 전면 및 후면 잭에서 하이파이 지원 7.1채널 HD 오디오를 제공합니다.

물리적 크기는 어떻게 되나요?

ATX 폼 팩터의 메인보드로 크기는 244mm x 305mm입니다.

RGB 헤더가 있나요?

네, LED 스트립을 위한 주소 지정 가능 RGB 헤더(5V) 4개와 표준 RGB 헤더(12V) 1개가 있습니다. Vivid LED DJ 소프트웨어로 제어합니다.

어떤 운영 체제를 지원하나요?

공식적으로 Windows 10 (64비트) 및 Windows 11 (64비트)를 지원합니다.

사용 설명서 Z890 VALKYRIE BIOSTAR

이기기는FCC조항제15부에 의해 심사되며 Class B급디지털장치제한에부합됩니다.

이조항은설치중에발생할수있는유해무선주파수간섭을제한하고

합리적인예방조치를제공합니다.

이기기는사용시무선주파수방사선이발생될 수

있으므로본설명서에따라설치및사용을 하지않는경우무선통신장치와의간섭이

발생할 수 있습니다. 다만 특정설치시간섭이발생될 수 있습니다.

본기기를끄거나재시작시여전히라디오나 TV 수신에간섭하는 경우사용자는아래사항 중한가지또는여러가지방법을사용하여전파간섭을줄일수있습니다:

• 재설치또는수신안테나를조절합니다.
  -본기기와수신설비간의거리를증가합니다.
  -두기기가다른회로를사용할수있도록연결설비를각각다른콘센트에연결하게 합니다.
• 대리점혹은무선엔지니어에게문의하시기 바랍니다.

본 설명서는 내용변경시별도로 공지가 없는 점을 양해 바랍니다.

이에 대해 제조사는 설명할의 무가 없습니다.

본설명서의내용에어떠한오류가있을경우 제조사는이에대해어떠한책임도질의무가없습

니다.모든상표맞상품이름은각각그소유권을 가집니다.서면허가없이본 설명서에 있는

정보를어떤형식(일부 또는 전부)으로도복제할수없습니다.

면책 설명

본설명서내용은BIOSTAR®의지식재산권과관련되며저작권은BIOSTAR®에 있습니다.

저희는사용자에대한책임을 바탕으로신중히이설명서를작성했으나내용이완전히

정확하며오류가없다는보장은 없습니다. BIOSTAR®는사용자가모르는

채상품을 lacks임없이개선,업그레이드및설명서내용수정을

할권리가있으며실제상황에서는실물상품을기준으로 합니다.

본설명서는순수기술문서로서제3자의제안이나암시가없으며인쇄상의오류로인한

사용자의 다른 이해에책임을지지않습니다.본설명서와관련된제3자

등록상표소유권은그 제조사또는브랜드소유사에게있습니다.

CE부합성에대한간략한성명

이상품이현재의표준에 부합하며2004/108/CE,2006/95/

CE와1999/05/CE 규정에 의한모든기본요구사항에 부합합니다.

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI 및 HDMI High-Definition Multimedia Interface라는 용어와 HDMI 로고는 미국 및 기타 국가에서 HDMI Licensing Administrator, Inc.의 상표 또는 등록 상표입니다.

정전기방지 조작 규칙

정전기는고객님의 설비에심한손상을줄수있으므로 메인보드및다른시스템 설비를 다룰때특별히주의하시기 바랍니다. 메인보드의시스템부품과 접촉하지 않도록 반드시정전기방지환경에서작업하시기 바랍니다. 정전기의방전으로 인해 메인보드가 손상될수.

있으므로이를피하기위하여설비를컴퓨터케이스에삽입하거나제거할때전원이꺼진상태인지반드시확인하시기바랍니다.당사는본 조작 규칙이나 안전사항을준수하지않음으로발생한메인보드의손상에대해책임을지지않습니다.

경고

메인 보드는 정전기에 쉽게 손상됩니다. 작동 규칙을 준수해 주십시오.

KC (Korea) 부합성에 대한 간략한 성명

한국 EMC 인증에는제품에대한추가정보가필요합니다.

정보를놓을공간이없는경우,이제품문서가해당정보를제공합니다.

1. 제품명(모델명): 모델명이 제품에 표시된 KC 인증서에 있습니다.

2.인증 번호:인증 번호는 KC 인증서에 있으며 제품에 표시되어 있습니다.

1. 인증자명 : BIOSTAR Microtech Int'l Corp 의 이름이 제품에 표시된 KC 인증서에 있습니다.

4.제조일자:제조일자는 제품의 날짜 코드 일련 번호의 일부분입니다.

5.제조업체/국가:제품에 표시된 원산국입니다.

목차

챔터 1: 들어가는 글....4

1.1 시작하기에 앞서....4
1.2 사양....5
1.3 후면 패널 커넥터 7
1.4 마더보드 레이아웃 8

챔터 2: 하드웨어 설치....9

2.1 CPU 설치....9
2.2CPU 콜러 설치 11
2.3 콜링 팬 연결 12
2.4 시스템 메모리 설치....13
2.5 확장 슬롯 15
2.6 헤더 & 커넥터 19
2.7 터치버튼, 인티케이터, LEDs 26

챔터 3: UEFI 바이오스 & 소프트웨어 27

3.1 UEFI 바이오스 설정....27
3.2바이오스 업데이트....27
3.3 마더보드 BIOS 업데이트....27

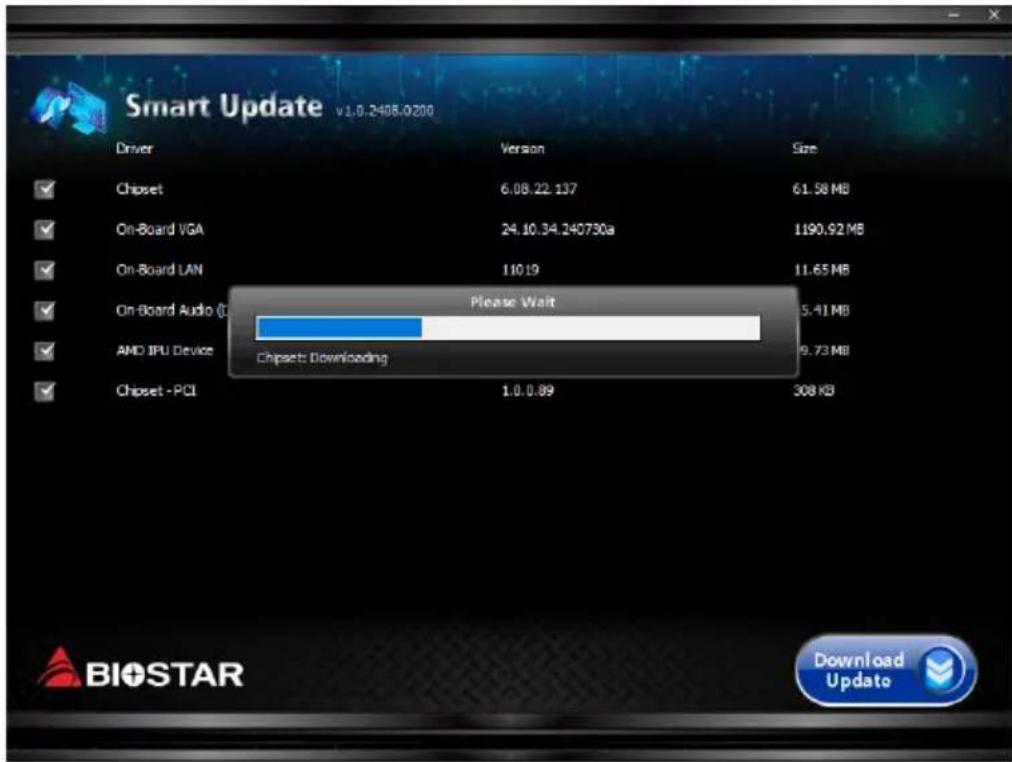

3.4 소프트웨어 32

챔터 4: 유용한 도움말 44

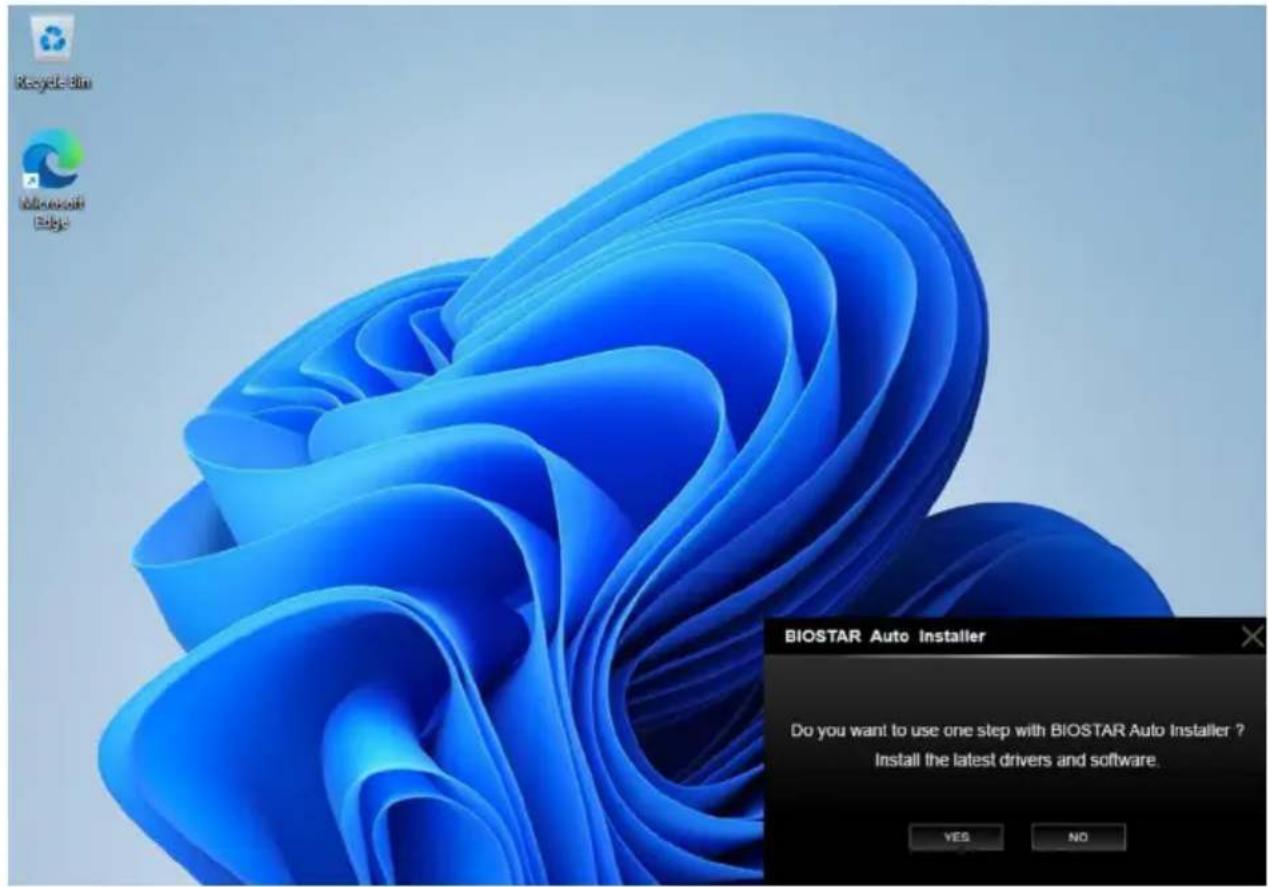

4.1 자동 설치 프로그램 (Auto Installer) 44
4.2 RAID 기능 47

챔터 1: 들어가는 글

1.1 시작하기에 앞서

우선,바이오스타제품을선택해주셔서감사합니다. 메인보드를설치하기 전에아래의내용을준수하고있는지확인 바랍니다:

• 작업에적합한조명아래건조하고안정적인작업환경을갖추시기 바랍니다.
• 작업전컴퓨터전원콘센트의연결을차단시키시기 바랍니다.
  정전기방지비닐에서메인보드를꺼내기전,접지설비에안전하게접촉하거나정전기를제거하는접지용손목스트랩을사용하여적절히접지하시기 바랍니다.
• 필요한경우가아니면마더보드상의부품또는보드의후면과의접촉을피하시기 바랍니다. 보드의모서리를잡고보드를구부리지마십시오.

-설치후케이스내부의혈거워진작은부품들을그대로방치하지마십시오. 느슨해진부품들으로 인해설비가손상될 수 있습니다.

-발열원, 습도가높은 환경 등위험한 지역에서 컴퓨터를멀리 떨어지도록 하시기 바랍니다.

- 컴퓨터동작온도를섭씨 0도에서 45도사이로 유지하시기 바랍니다.

- 부상유발 사항을 주의하시기 바랍니다: 헤더와 커넥터의 날카로운 핀들 케이스의 거칠고 날카로운 모서리/면 들 쇼트를유발할수있는전선 훼손

1.2 사양

사양
CPU 지원	LGA1851 패키지에서 Intel® CoreTM Ultra 9 / 7 / 5 프로세서 지원* 메모리 지원 리스트 관련 내용은 www.biostar.com.tw 를 참조하여 주십시오.
칩셋 Intel	® Z890
메모리	듀얼 채널 DDR5 - 9066+(OC)/ 8933(OC)/ 8800(OC)/ 8600(OC)/ 8400(OC)/ 8266(OC)/8200(OC)/ 8000(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600 지원최대 192GB 메모리를 지원하는 4 x DDR5 DIMM 메모리 슬롯각각의 DIMM은 non-ECC 8/ 16/ 24/ 32/ 48 GB DDR5 모듈 지원Intel® XMP (Extreme Memory Profile) 메모리 모듈 지원* 메모리 지원 리스트 관련 내용은 www.biostar.com.tw를 참조하여 주십시오.
저장장치	— 총 6 개의 M.2 소켓 및 4 개의 SATA III (6Gb/s) 포트 지원Intel Core Ultra 프로세서1 x M.2 (M Key) 소켓 (M2M_CPU1):M.2 타입 2280 SSD 모듈 지원PCIe 5.0 x4 (128Gb/s) - NVMe SSD 지원1 x M.2 (M Key) 소켓 (M2M_CPU2):M.2 타입 2280/22110 SSD 모듈 지원PCIe 4.0 x4 (64Gb/s) - NVMe SSD 지원Intel Z890 침셋1 x M.2 (M Key) 소켓 (M2M_SB1):M.2 타입 2280 SSD 모듈 지원PCIe 4.0 x4 (64Gb/s) - NVMe SSD 지원1 x M.2 (M Key) 소켓 (M2M_SB2):M.2 타입 2280 SSD 모듈 지원PCIe 4.0 x4 (64Gb/s) - NVMe SSD 지원1 x M.2 (M Key) 소켓 (M2M_SB3):M.2 타입 2280 SSD 모듈 지원PCIe 4.0 x4 (64Gb/s) - NVMe SSD 지원1 x M.2 (M Key) 소켓 (M2M_SB4):M.2 타입 2280 SSD 모듈 지원PCIe 4.0 x4 (64Gb/s) - NVMe SSD 지원4 x SATA III 커넥터 (6Gb/s):AHCI, RAID 0, 1, 5, 10 & 인텔® 래피드 스토리지 기술 지원* 사양은 CPU 유형에 따라 다릅니다.
RAID	타입 RAID 0, 1, 5, 10 에 SATA 저장 장치타입 RAID 0, 1, 5, 10 에 M.2 NVMe 저장 장치
LAN	Realtek® RTL812610/ 100/ 1000/ 2500/ 5000 Mb/s 오토 네고시에이션, 하프 / 풀 듀플렉스 가능Realtek® RTL8125D10/ 100/ 1000/ 2500 Mb/s 오토 네고시에이션, 하프 / 풀 듀플렉스 가능
오디오 코덱	Realtek® ALC12207.1 채널, HD 오디오, Hi-Fi (전면 + 후면)
USB확장 슬롯	1 x USB 4.0 Type-C 포트 (DP1.4)(후면 입/출력 1 개)1 x USB 3.2 (2x2세대) 타입-C 포트(내부 헤더를 통해 1 개)11 x USB 3.2 (2세대) 포트(후면 입/출력 9 개, 내부 헤더를 통해 2 개)4 x USB 2.0 포트(내부 헤더를 통해 4 개)Intel Core Ultra 프로세서1 x PCIe 5.0 x16 슬롯 (x16 또는 x8 모드)1 x PCIe 5.0 x16 슬롯 (x8 또는 x4 모드)1 x PCIe 5.0 x16 슬롯 (x4 모드)* 사양은 CPU 유형에 따라 다릅니다.
후면 입/출력	2 x 와이파이 안테나 포트2 x HDMI 포트(HDMI2.1)1 x DP 포트(DP2.1)1 x USB 4.0 Type-C 포트 (DP1.4)9 x USB 3.2(2세대) 포트1 x 5 Gigabit LAN1 x 2.5 Gigabit LAN2 x 오디오 책1 x S/PDIF출력포트1 x SMART BIOS UPDATE 단추1 x SMART BIOS USB 포트
내부 입/출력	4 x SATA III 커넥터 (6Gb/s)1 x M.2 (E Key) 소켓 : 2230 유형 Wi-Fi 및 Bluetooth 모듈 및 Intel® CNVi 지원1 x USB 3.2(2x2세대) Type-C 헤더(각 헤더는 1 개의 USB 3.2(2x2세대) Type-C 포트를 지원)1 x USB 3.2(2세대) 헤더(각 헤더는 2 개의 USB 3.2(2세대) 포트를 지원)2 x USB 2.0 헤더(각 헤더는 2 개의 USB 2.0 포트를 지원)2 x 8-Pin 파워 커넥터1 x 24-Pin 파워 커넥터1 x CPU 팬 커넥터1 x CPU 수냉 커넥터 (CPU_OPT)3 x 시스템 팬 커넥터1 x 전면 패널 헤더1 x 전면 오디오 헤더1 x 내장 스테레오 스피커 헤더1 x CMOS 지우기 단추1 x 전원 버튼1 x 리셋 버튼1 x COM 포트 헤더1 x TPM 헤더1 x Thunderbolt 커넥터4 x LED 헤더 (5V)1 x LED 헤더 (12V)1 x IO_LED 헤더* M.2 (E Key) Wi-Fi 카드는 제공되지 않습니다
폼 팩터 ATX 품 팩터,	244 mm x 305 mm
OS 지원	Windows 10(64비트) / Windows 11(64비트)* 바이오스타는 별도의 고지 또는 고지 없이 OS의 지원을 추가하거나 중지할 권리를 갖습니다

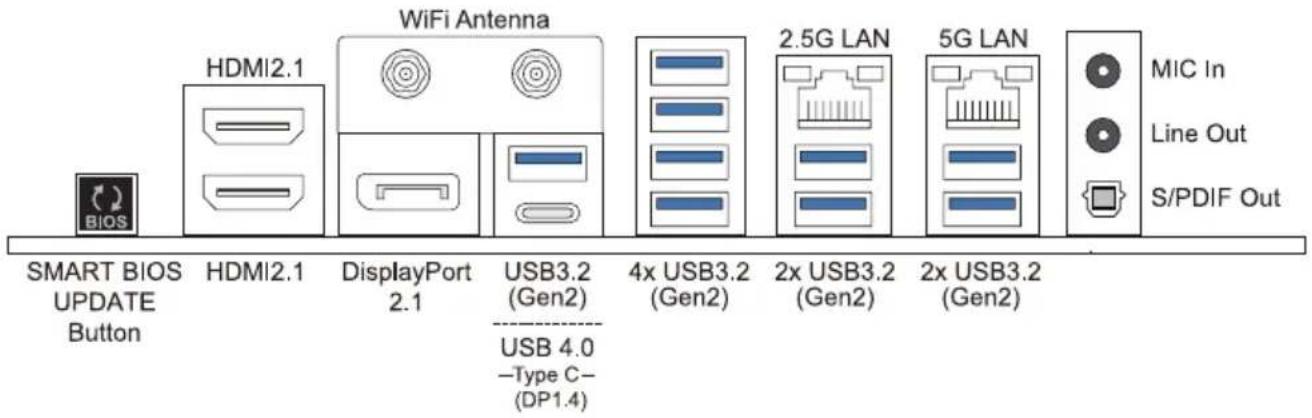

1.3 후면 패널 커넥터

주의

» HDMI/ DP 포트는 오직 Intel® 통합 그래픽 프로세서에서만 동작합니다.
» 최대 해상도

HDMI:

7680 x 4320@120Hz (HDMI 2.1). (맨 아래)

4096 x 2304@60Hz (HDMI 2.1). (맨 위)

DP:

7680 x 4320@120Hz (DP 2.1).

» TYPE-C DP:
4096 x 2304@120Hz (DP 1.4).
» 메인보드는동시에 4 개의온보드디스플레이포트출력을지원합니다. 디스플레이출력의구성은인 텔그래픽드라이버도구중에서선택하십시오.
»전면 HD 오디오 책을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다.
»WiFi안테나를사용하면EKey모듈에연결하고WiFi인터페이스를사용할수있습니다.

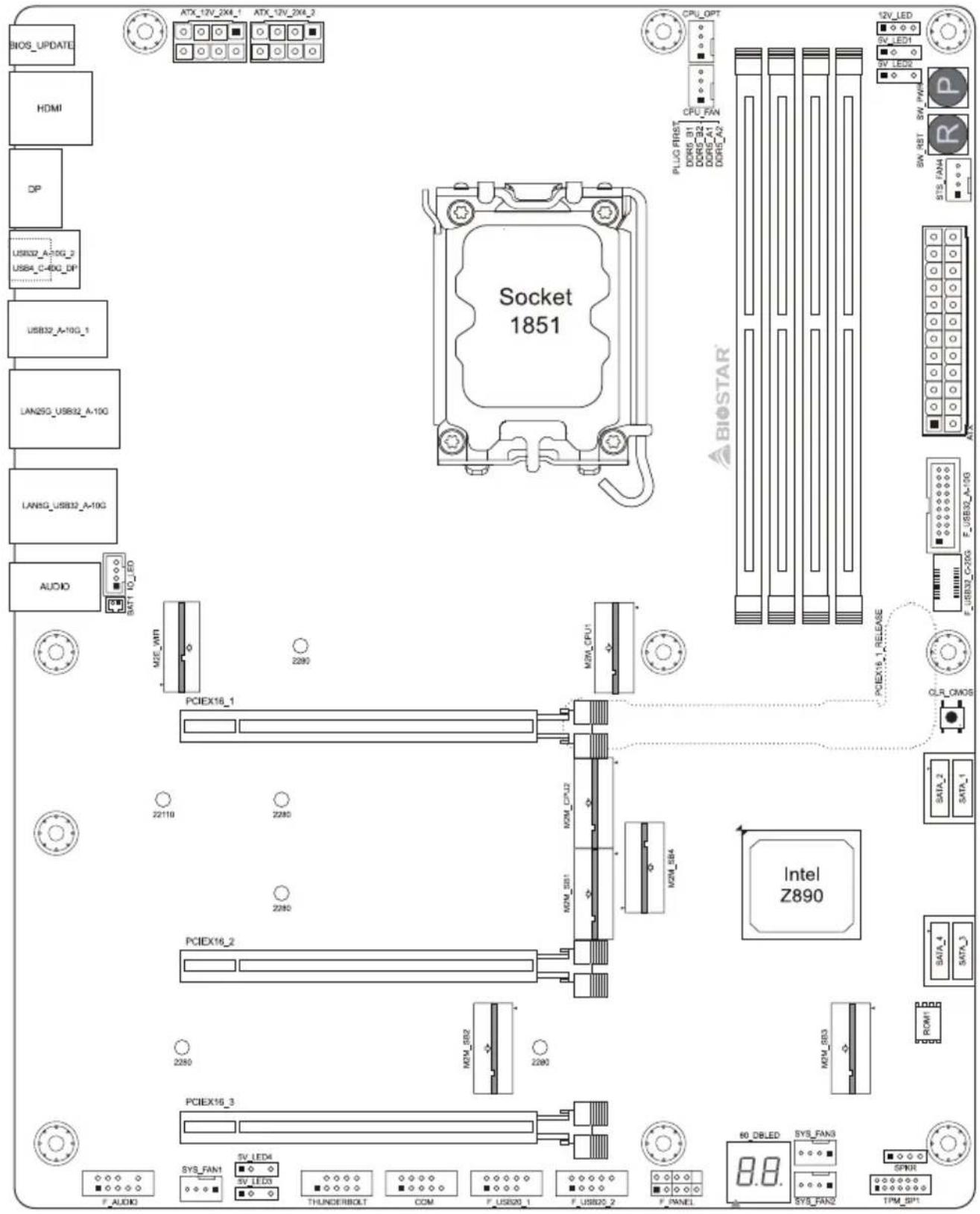

1.4 마더보드 레이아웃

주의

» ■는 첫번째 핀을 표시합니다.

챔터 2: 하드웨어 설치

2.1 CPU 설치

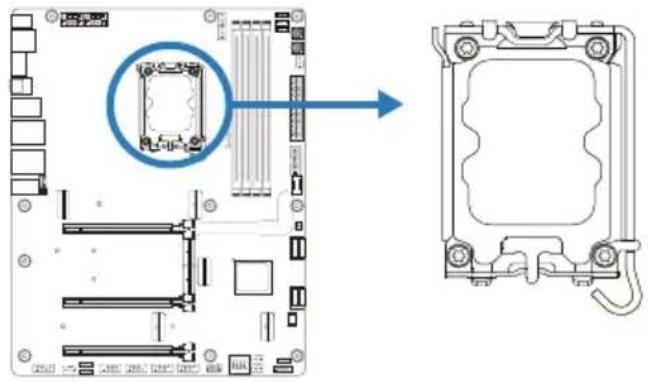

1단계: 메인보드의 CPU 소켓위치를확인해 주십시오.

》설치 전에 핀 보호 커버를 제거하고, 추후 사용을 위해 잘 보관하시기 바랍니다. CPU를 제거 시소켓의 핀이 휘어지지 않도록 빈 소켓에 핀 보호 커버를 덮어 주십시오.

»메인보드에 두 가지 유형의핀 보호 커버가적용됩니다. 아래 안내문을 참조하여 핀 보호 커버를제거해 주십시오.

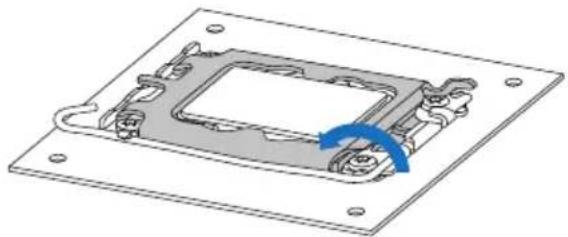

2 ILM 브라켓을 위로 젖힌후 CPU 보호덮개를 제거합니다.

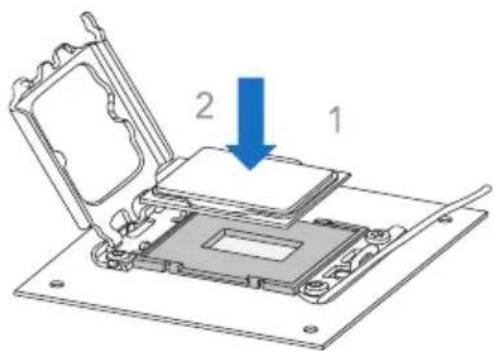

3 CPU 를 소켓에 정확하게 맞춘 후 끼워넣습니다.

6 ILM 브라켓을 덮은 후 잠Gb니다.

»LGA1851 소켓용 CPU 를 올바르게 설치했는지 확인하여 주십시오.

» CPU 는 오직 한 방향으로만 설치가 가능합니다. CPU 가 손상되지 않도록 과도한 힘을 가하지 마십시오.

2.2 CPU 콜러 설치

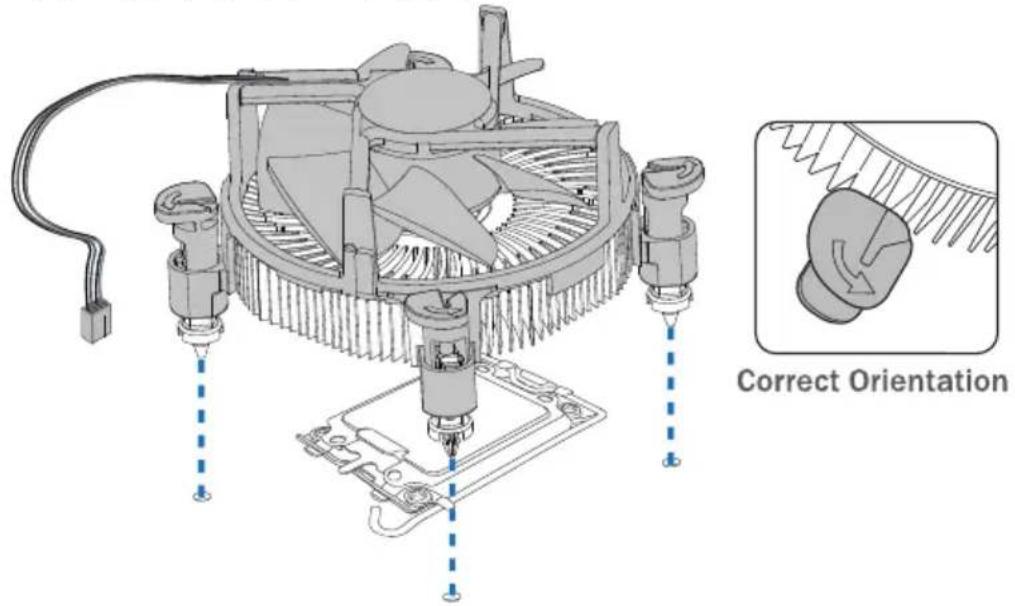

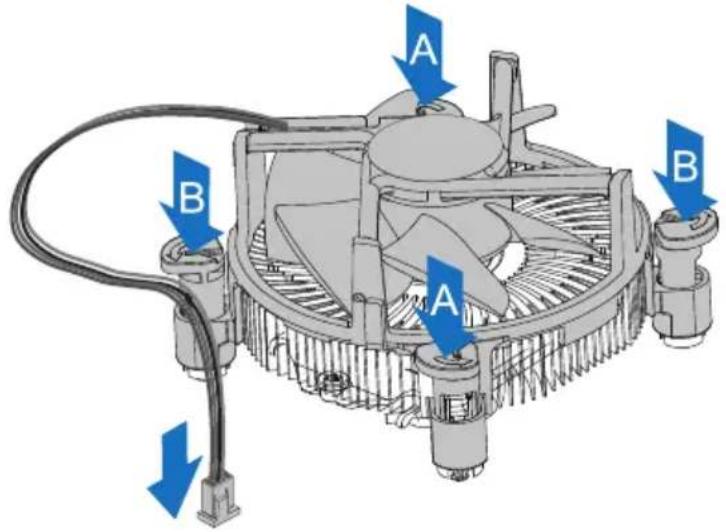

1단계: 설치된 CPU 위에 CPU 콤러를놓고 네 개의잠금장치가 메인보드의 CPU 소켓 주변 홀에 정확히 위치하는지확인합니다. 방향에 맞춰 조립하고 CPU 팬 커넥터에 팬케이블과 가장 가깝게 위치하도록하십시오.

2단계: 대각선 방향으로 한 번에 2개의 잠금장치를 아래로 밀어 제 자리에 CPU 콤러가 장착되도록 합니다. 각잠금장치가정상적으로잠기면 떨깍하는 소리가 납니다.

주의

》필요하다면, CPU 콜러를 설치하기 전 CPU에 효과적인 열전도를 돕는 써멀 그리스 등을 바르시기 바랍니다.
»CPU 팬 커넥터를 반드시 연결해야 합니다.
》 적합한 설치를 위해, CPU 콜러 설치 설명서를 부디 참조해 주십시오.

2.3 콜링 팬 연결

쿨링 팬 헤더에 죵링 팬을 연결하여 컴퓨터에 장착하게 됩니다. 팬 케이블과 커넥터는 팬 제조사에 따라 달라질 수 있습니다.

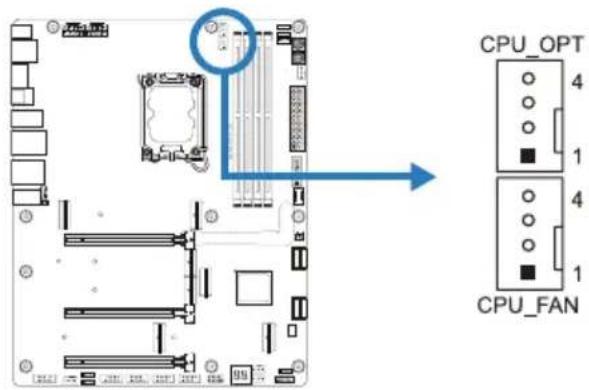

CPU_FAN/ CPU_OPT: CPU 팬 헤더

» CPU_FAN, CPU_OPT, SYS_FAN1/2/3/4은4-pin과3-pin 헤드 커넥터를 지원합니다. 커넥터에 전선을 연결할 때, 붉은 색 전선이 플러스(+)이고 핀#2에 반드시 연결되도록 주의하여 주십시오. 검은 색 전선은 그라운드이고 핀#1(GND)에 연결되어야 합니다.

»CPU 팬 헤더 (CPU_OPT): 수냉식 팬 및 CPU 팬을 지원합니다.

2.4 시스템 메모리 설치

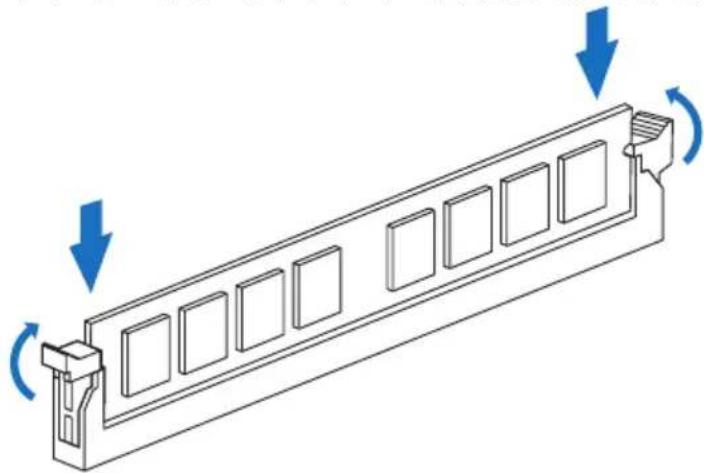

DDR5 모듈

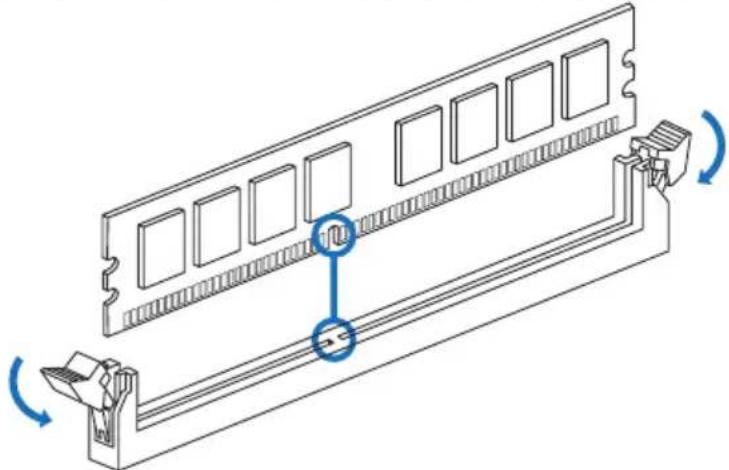

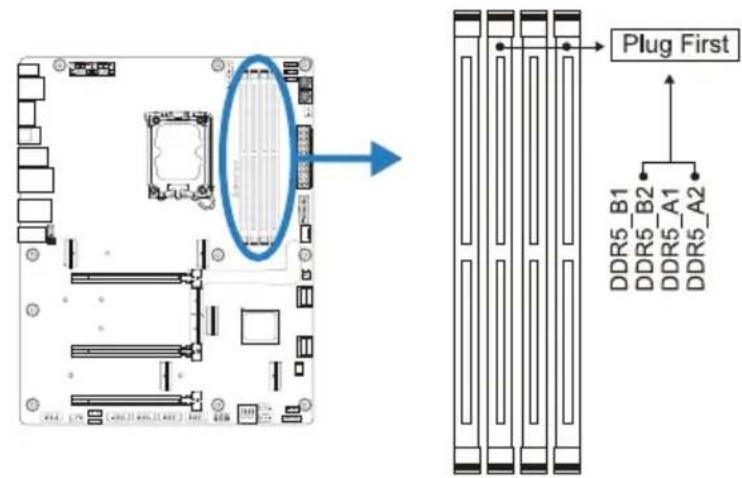

1단계: 고정 클립을 눌러 바깥으로 향하게 하여, 메모리를 설치할 수 있게 DIMM 슬롯을 열어줍니다. 메모리 홈의 위치가 슬롯 홈의 위치와 일치하도록 확인합니다.

2단계: 슬롯에 메모리를 수직으로 밀어 넣어 단단하게 장착하고, 고정 클립에서 딸깍 소리가 나는지확인하여 메모리가 적합하게 자리를 잡은 것인지확입합니다.

» 메모리가 제대로장착되지 않는다고 무리하게 설치하지 마십시오. 메모리를제거한 후 다시 장착을 시도하시기 바랍니다.

메모리 용량

듀얼 채널 기능을 활성화 하기 위해서는 다음의요구사항을 참조하시기 바랍니다: 동일 용량의 메모리 한 짝(2개를 아래의표와 같이 설치하여 주십시오.

듀얼 채널 상태 DDR5_A1 DDR5_A2	DDR5_B1 DDR5_B2
가능 XO XO
가능 O O O O

(0는 메모리가 설치된 상태를, X는 메모리가 설치되지 않은 상태를 의미합니다.)

주의

» 1개 이상의 메모리 모듈을 설치할 때에, 동일 브랜드, 동일 용량 메모리를 사용하는 것을 권장합니다.

2.5 확장 슬롯

PCIEX16_1: PCI-Express 5세대 x16 슬롯(x16 또는 x8 모드)

• PCI-Express 5.0 규격.
  • PCIe 슬롯의 최대 대역폭은 128GB/s입니다.

PCIEX16_2: PCI-Express 5세대 x16 슬롯(x8 또는 x4 모드)

• PCI-Express 5.0 규격.
  • PCIe 슬롯의 최대 대역폭은 64GB/s입니다.

PCIEX16_3: PCI-Express 5세대 x16 슬롯(x4 모드)

• PCI-Express 5.0 규격.
• PCIe 슬롯의 최대 대역폭은 32GB/s입니다.

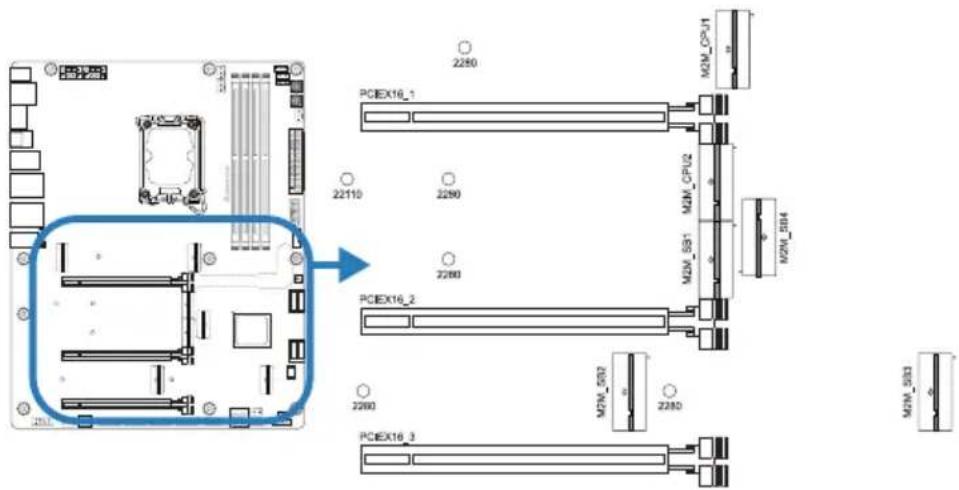

M2M_CPU_1: M.2 (M Key) 슬롯

• M.2 슬롯은 M.2 타입 2280 SSD 모듈을 지원합니다.
M.2 PCIe 5.0x4 모듈 (128Gb/s) 을 지원합니다 - NVMe SSD 모듈 지원.

M2M_CPU_2: M.2 (M Key) 슬롯

M.2 슬롯은 M.2 타입 2280/22110 SSD 모듈을 지원합니다.
M.2 PCIe 4.0x4 모듈 (64Gb/s) 을 지원합니다 - NVMe SSD 모듈 지원.

M2M_SB1: M.2 (M Key) 슬롯

• M.2 슬롯은 M.2 타입 2280 SSD 모듈을 지원합니다.
M.2 PCIe 4.0x4 모듈 (64Gb/s) 을 지원합니다 - NVMe SSD 모듈 지원.

M2M_SB2: M.2 (M Key) 슬롯

• M.2 슬롯은 M.2 타입 2280 SSD 모듈을 지원합니다.
• M.2 PCIe 4.0x4 모듈 (64Gb/s) 을 지원합니다 - NVMe SSD 모듈 지원.

M2M_SB3: M.2 (M Key) 슬롯

• M.2 슬롯은 M.2 타입 2280 SSD 모듈을 지원합니다.
M.2 PCIe 4.0x4 모듈 (64Gb/s) 을 지원합니다 - NVMe SSD 모듈 지원.

M2M_SB4: M.2 (M Key) 슬롯

• M.2 슬롯은 M.2 타입 2280 SSD 모듈을 지원합니다.
• M.2 PCIe 4.0x4 모듈 (64Gb/s) 을 지원합니다 - NVMe SSD 모듈 지원.

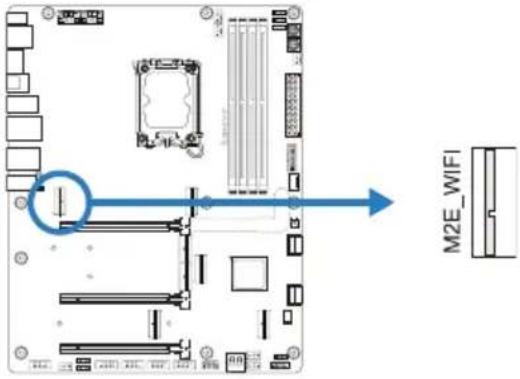

HYBRID\_WIFI6: M.2 (E Key) 슬롯 (M.2 (E Key) Wi-Fi 카드는 제공되지 않습니다)

• M.2 소켓 2230 타입 모듈을 지원합니다.
- WiFi/ Bluetooth 모듈 및 Intel® CNVi 지원(통합 WiFi / BT)

확장 카드 설치

다음의 단계에 따라 확장 카드를 장착할 수 있습니다:

• 컴퓨터에 확장 카드를 설치하기 전에 확장 카드의 안내문을 읽으시기 바랍니다.
• 컴퓨터에서 케이스 커버, 볼트, 슬롯 브라켓을 제거합니다.
• 확장 슬롯에 카드를 놓고, 슬롯에 완벽하게 장착이 되도록 카드를 아래로 눌러 줍니다.
• 카드의 금속 브라켓을 케이스 후면 패널에 드라이버를 이용하여 고정합니다.(이 단계는 VGA 카드 설치에만 해당됩니다.
• 컴퓨터 케이스 커버를 다시 덮어}schn니다.
  필요한 경우, 컴퓨터를 켜고 확장 카드 관련한 바이오스 설정을 변경합니다.
• 확장 카드 관련 드라이버를 설치합니다.

주의

» 나사를 설치하거나 제거하려면 M2 타입 드라이버를 사용해야 합니다. 사양에 맞지 않는 드라이버는 사용하지 않는 것이 좋습니다 나사가 손상되었을 수 있습니다

확장 M.2 로터리 자동 앵커

M.2 SSD 카드 설치

1. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다.
2. M.2 SSD를 제자리로 내립니다.
   3.M.2 SSD를 고정하려면 "클릭" 래치를 사용하세요.

1. M.2 래치 잠금 해제.
2. M.2 SSD 들어올리기.
   3.M.2 SSD를 M.2 슬롯에서 30도 각도로 꺼냅니다.

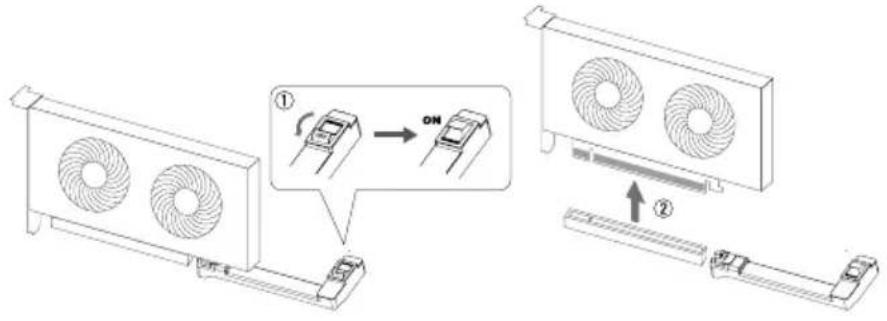

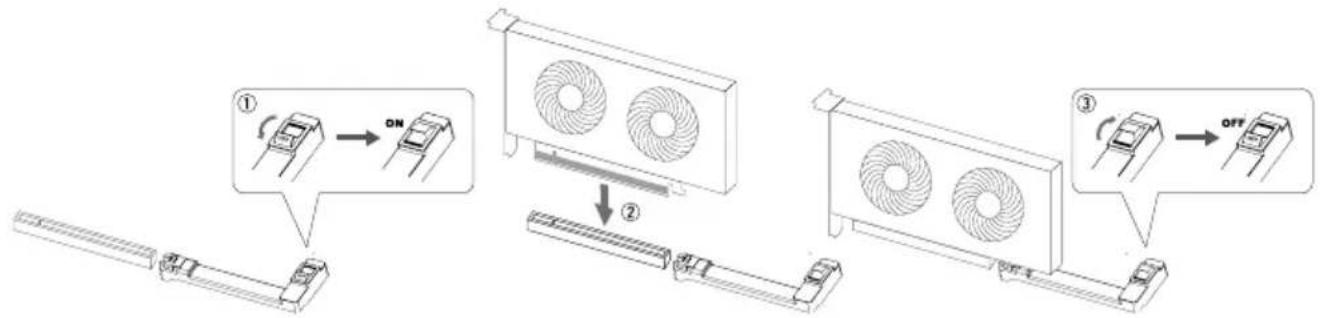

"M.2 로터리 자동 앵커" 교체 구멍 위치: 제거 및 설치

1.스위치 버튼을 "ON"으로 누르세요.
2. PCI Express 카드를 PCIEX16_1 슬롯에 삽입합니다.
3.스위치 버튼을 "OFF"으로 누르세요.

1. 스위치 버튼을 "ON" 로 누르세요.
2. PCI Express 카드를 제거합니다.

더 나은 호환성을 위해, 표준 24-핀 전원 공급장치의 사용을 추천합니다. 커넥터를 연결하기 전에 올바른 방향인지 확인하여 주십시오.

핀 배열 핀 배열
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 접지 3 접지
16 PS_ON 4 +5V
17 접지 5 접지
18 접지 6 +5V
19 접지 7접지
20 NC 8 PW_OK
21 +5V 9 대기전압	+5V
22 +5V 10 +12V
23 +5V 11 +12V
24 접지 12 +3.3V

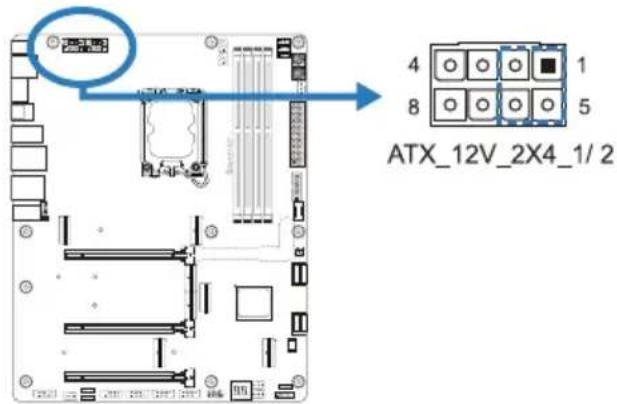

ATX 12V 2X4 1/ ATX 12V 2X4 2: ATX 전원 커넥터

이 커넥터는 CPU 전력 회로로 +12V를 공급합니다. 다음 CPU 전원 플러그 설치 방법을 참조하십시오:

1. 전원 공급 장치에 8 핀 CPU 전원 플러그가 2 개있는 경우:ATX_12V_2X4_1 및 ATX 12V 2X4 2에 설치하십시오.
2. 전원 공급 장치에 8 핀 CPU 전원 플러그가 하나만있는 경우:ATX_12V_2X4_1 또는 ATX 12V 2X4 2에 설치하십시오.
3. 전원 공급 장치에 4 핀 CPU 전원 플러그 만있는 경우:ATX_12V_2X4_1의 1-2-5-6 핀 또는 ATX 12V 2X4 2의 1-2-5-6 핀에 설치하십시오.

핀	정의
1+12V
2+12V
3+12V
4+12V
5	접지
6	접지
7접지
8	접지

주의

» 시스템을 커기 전, ATX, ATX_12V_2X4_1과 ATX_12V_2X4_2 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오.
》시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질 수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을 권장합니다.

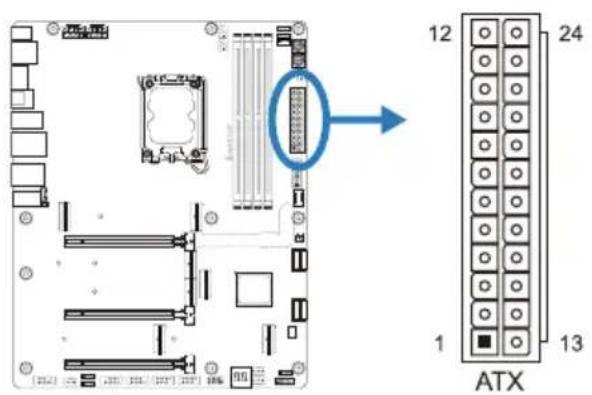

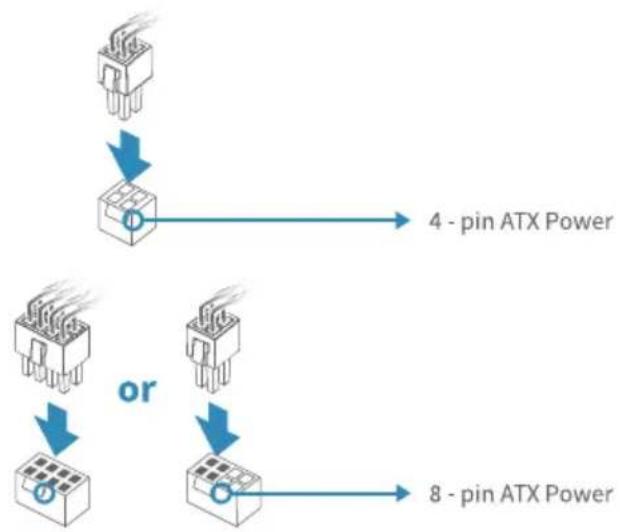

ATX 전원 연결

24핀 ATX 전원: 주 전원 공급 장치 커넥터는 DIMM 슬롯 옆 보드 가장자리를 따라 위치합니다. 전원 공급 장치 케이블을 커넥터에 단단히 연결하고 단단히 고정되었는지 확인하십시오.

4핀 또는 8핀 ATX 전원: 4핀 또는 8핀 ATX 12V 전원 커넥터는 CPU에 전원을 공급하는데 사용됩니다. 핀을 커넥터에 맞추고 장착될 때까지 단단히 누릅니다.


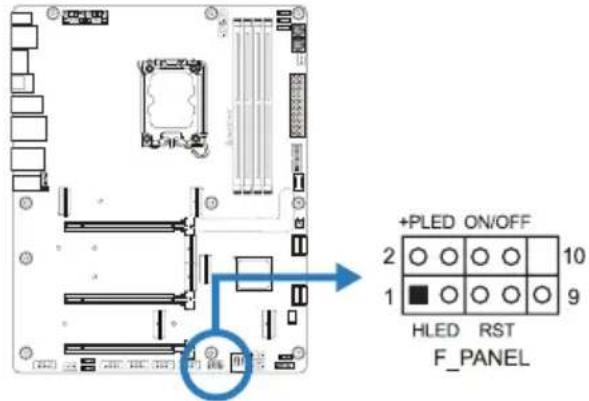

F\_PANEL: 전면 패널 헤더

이 10핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED, 포함하고 있습니다.

핀	배열 기능 핀 배열 기능
1	HDDLED(+)	하드드라이브LED	2	PowerLED (+)	파워 LED
3	HDDLED(-)		4	PowerLED (-)
5 G	round	리셋 버튼	6	PowerButton	전원버튼
7	ResetControl		8 G	Ground
9 NC	NC 10 NA	NA

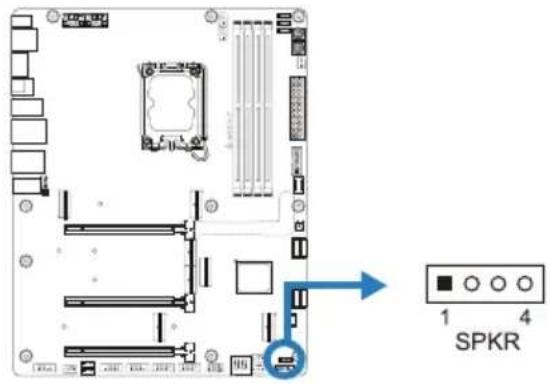

SPKR: 새시 스피커 헤더

새시 스피커를이 헤더에 연결하십시오.

핀	배열
1 +5V
2 N/A
3 N/A
4 Speaker

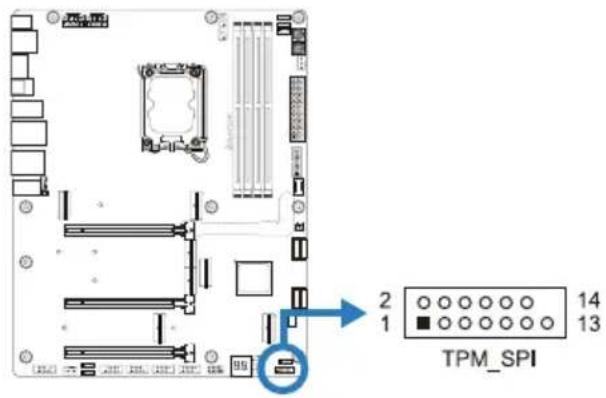

TPM\_SPI:신뢰할 수있는 플랫폼 모듈 헤더

이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다.

핀 배열 핀 배열
1 +3.3V 2 SPI_PIQ
3 TPM_RST# 4 TPM_CS
5 N/A 6 N/A
7+3.3V 8 GND
9 N/A 10 SPI_CLK
11	SPI_MISO	12
13	N/A 14 KEY

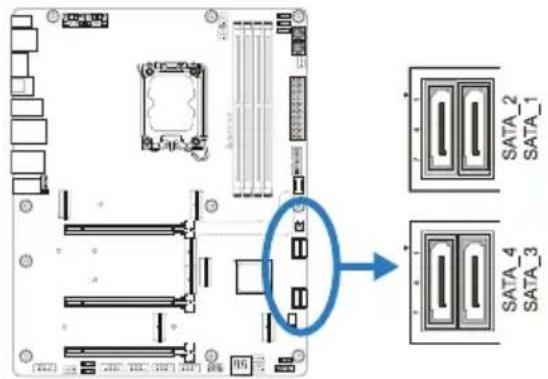

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4: 시리얼 ATA 커넥터

이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.

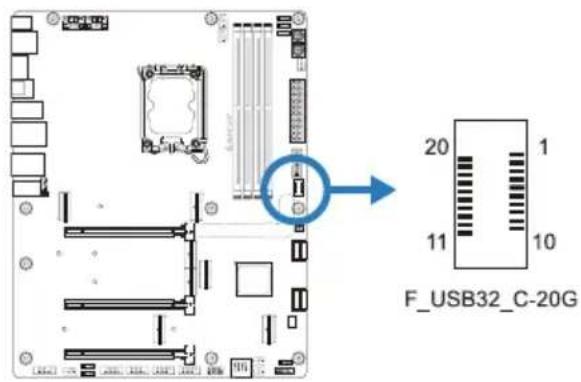

F\_USB32\_C-20G: 전면 패널 USB 3.2(2x2세대) 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장 장치들과 연결할 수 있습니다.

핀 배열 핀 배열
1 VBUS 11 VBUS
2 SSTX1+ 12 SSTX2+
3 SSTX1- 13 SSTX2-
4 Ground 14 Ground
5 SSRX1+ 15 SSRX2+
6 SSRX1- 16 SSRX2-
7VBUJS 17 Ground
8 CC1 18 D-
9 SBU1 19 D+
10 SBU2	20 CC2

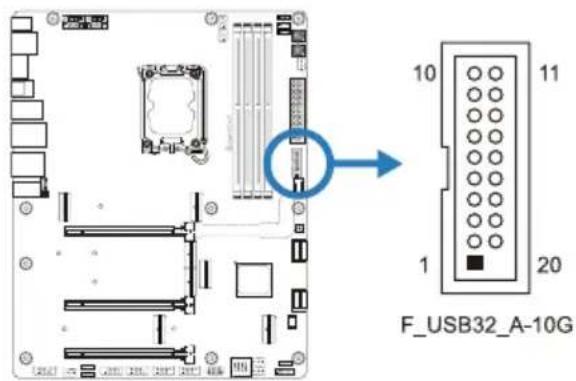

F\_USB32\_A-10G: 전면 패널 USB 3.2(2세대) 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장 장치들과 연결할 수 있습니다.

핀 배열 핀 배열
1 VBUS0 11	D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7Ground 17 SSRX2+
8 D1- 18	SSRX2-
9 D1+ 19 VBUS1
10 ID	20 Key

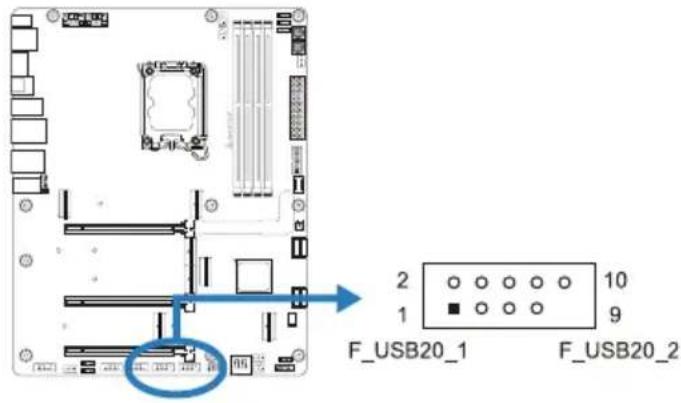

F\_USB20\_1/ F\_USB20\_2: 전면 패널 USB 2.0 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장 장치들과 연결할 수 있습니다.

핀	배열
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7Ground
8 Ground
9 Key
10 NC

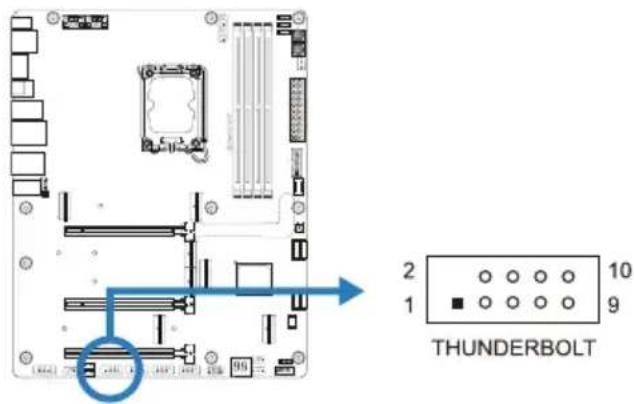

THUNDERBOLT: Thunderbolt 커넥터

PC전면패널은부가된Thunderbolt포트를지원하며주변장치에도연결즉시사용가능합니다.

핀	배열
1 Force Power
2	NC
3 CIO Plug Event
4 SMB_DATA_MAIN
5 SLP_S3_N
6 SMB_CLK_MAIN
7SLP_S5_N
8 3V3_AIC_PD_INT#
9	접지
10 접지

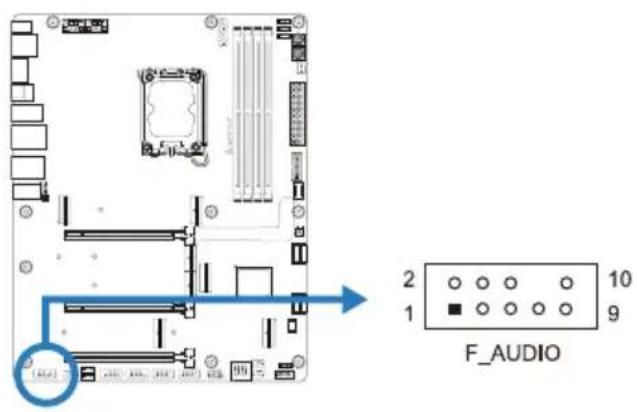

F\_AUDIO: 전면 패널 오디오 헤더

이 헤더를 사용하면 HD를 지원하는 새시 장착 전면 패널 오디오 I/O를 연결할 수 있습니다.

»전면 HD 오디오 책을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다.
》메인보드의 HD 오디오를 사용하기 위해 HD 전면 패널 오디오 모듈을 이 커넥터에 연결하는 것을 권장합니다.

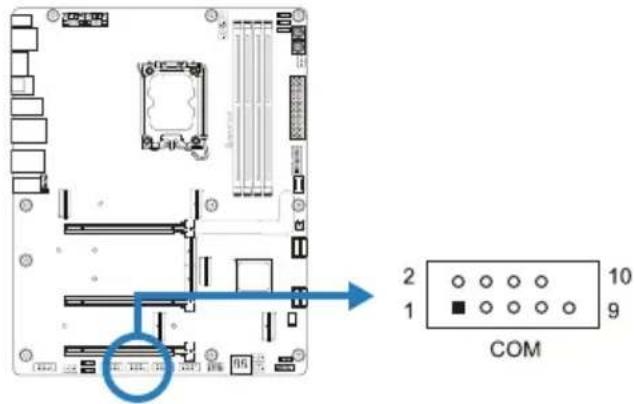

COM: 직렬포트

본 메인 보드는 1개의 직렬포트가 있으며RS-232커넥터를 연결할 수 있습니다.

핀	배열
1 캐리어 검출
2 데이터 수신
3 데이터 전송
4 데이터 단말 준비
5 접지 신호#
6 데이터 세트 준비
7전송 요구#
8 전송 취소#
9 벨소리 표시기
10 Key

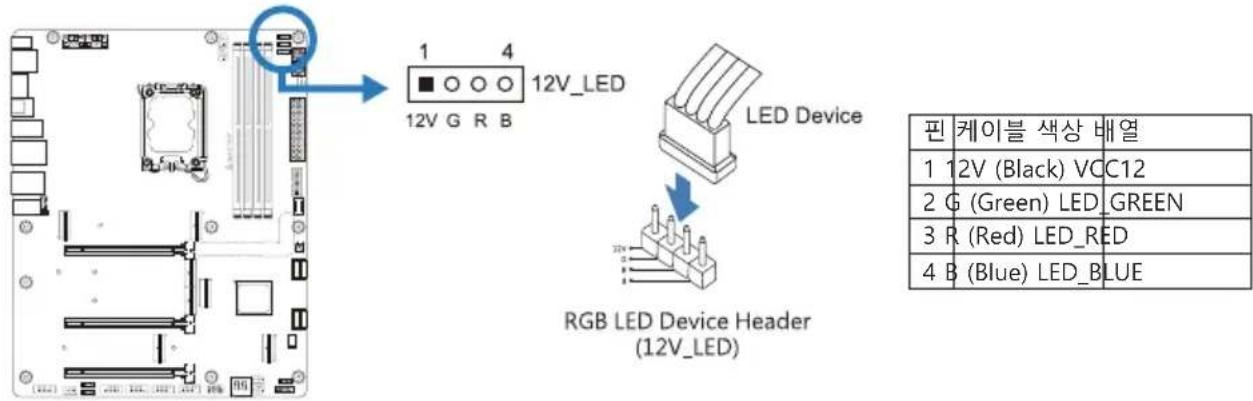

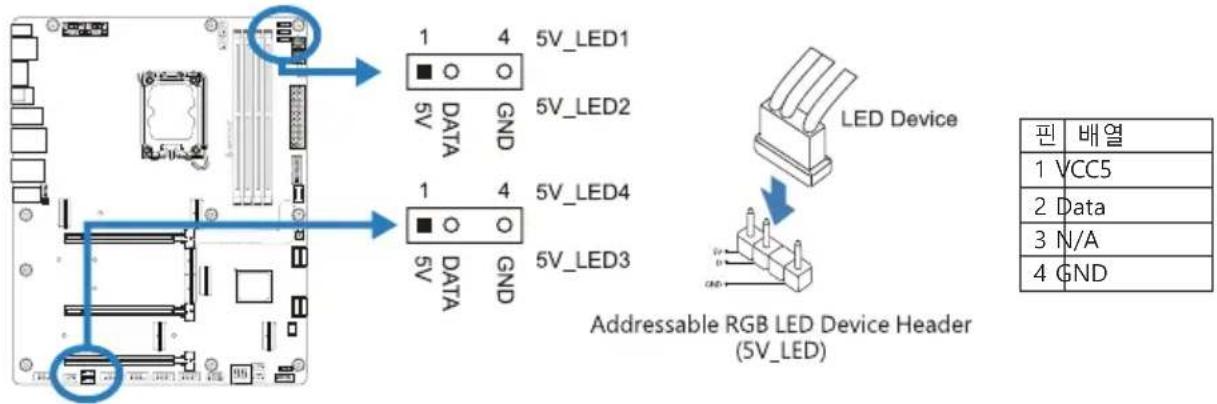

12V\_LED: RGB LED 헤더

이 헤더는 RGB LED 장치 에 12V 전력과 RGB 컨트롤 핀을 제공합니다.

이 헤더는 RGB LED 장치 를위한 5V 전원 및 데이터 제어 핀을 제공합니다.

주의

》LED 장치에 연결할 때 핀을 올바르게 연결했는지 확인하여 주십시오. 잘못된 연결은 LED 장치또는 메인보드에 손상을 줄 수 있습니다.
》12V_LED 커넥터는 최대 정격 전력이 3A (12V) 인 5050 RGB LED 스트립을 지원합니다.
» 5V_LED 커넥터는 최대 300 개의 LED를 지원합니다 WS2818B 개별적으로 주소 지정 가능한 RGB LED 스트립은 최대 정격 전력이 3A (5V)입니다.
» Vivid LED DJ 소프트웨어를 사용하여 LED를 제어하십시오. 자세한 소프트웨어 설정 정보는 3.3 장을 참조하십시오.

2.7 터치버튼, 인티케이터, LEDs

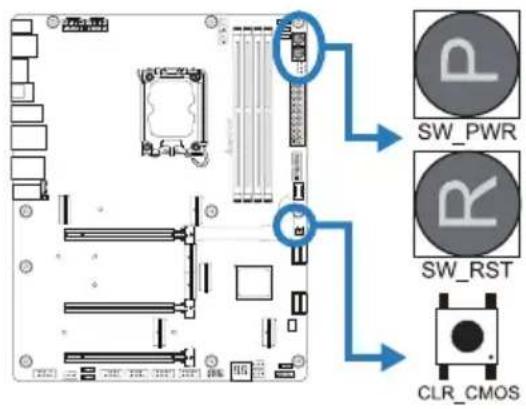

터치버튼

이 버튼을 터치하면 시스템을 켜고/끌 수 있습니다.

SW\_RST (리셋):

이 버튼을 터치하면 시스템을 다시 부팅합니다.

CLR CMOS:

BIOS 기본값을로드하려면 1 \~ 2 초 버튼을 누르십시오.

바이오스 포스트 코드 인디케이터:

부팅 중 인디케이터는 포스트 코드를

보여줍니다. 모든 바이오스 포스트 코드

관련해서는 챔터 4.3을 참조하여 주십시오.

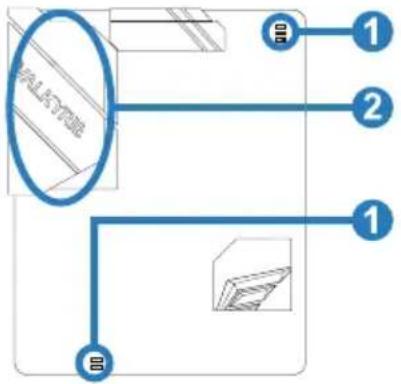

LEDs

아래의 LED는 AURORA 프로그램에 의해 컨트롤 됩니다. 더 자세한 소프트웨어 설정은 챔터 3.3을 참조하여 주십시오.

1. RGB LED 헤더 (5V/12V)

2. ARMOR GEAR LED

챔터 3: UEFI 바이오스 & 소프트웨어

3.1 UEFI 바이오스 설정

바이오스 설정 프로그램은 컴퓨터의 바이오스 설정을 보거나 변경할 때 사용됩니다. 바이오스 설정 프로그램은 POST 메모리 테스트가 시작되고 운영 체제가 부팅되기 전에 키를 눌러 진입할 수 있습니다.
- UEFI 바이오스의 더 자세한 정보는 웹사이트의 UEFI 바이오스 설명서를 참조하여 주십시오.

3.2 바이오스 업데이트

바이오스는 다음의 유틸리티 중의 하나를 사용하여 업데이트가 가능합니다:

• BIOSTAR BIO-Flasher: 이 유틸리티를 사용하면, 하드 디스크, USB 드라이브(플래시 드라이브 또는 USB 하드 드라이브) 또는 CD-ROM으로 가지고 바이오스 업데이트가 가능합니다.
• BIOSTAR BIOS UPDATE UTILITY: 원도우 환경에서 자동으로 업데이트가 가능합니다. 이 유틸리티를 사용하면, 하드 디스크, USB 드라이브(플래시 드라이브 또는 USB 하드 드라이브) 또는 CD-ROM, 웹 상에서의 파일 위치에서 바이오스 업데이트가 가능합니다.

3.3 마더보드 BIOS 업데이트

• 업데이트할 바이오스를 펜 드라이브에 넣고 바이오스 파일명을 CREATIVE.ROM으로 변경합니다.예: X67AE525.BST를 CREATIVE.ROM으로 변경 BIOS의 새.
  마더보드의 ATX 24PIN에 전원을 연결하고 AC 전원을 캡니다(전원 공급 장치만 켜고 전원을 켜 필요 없음).

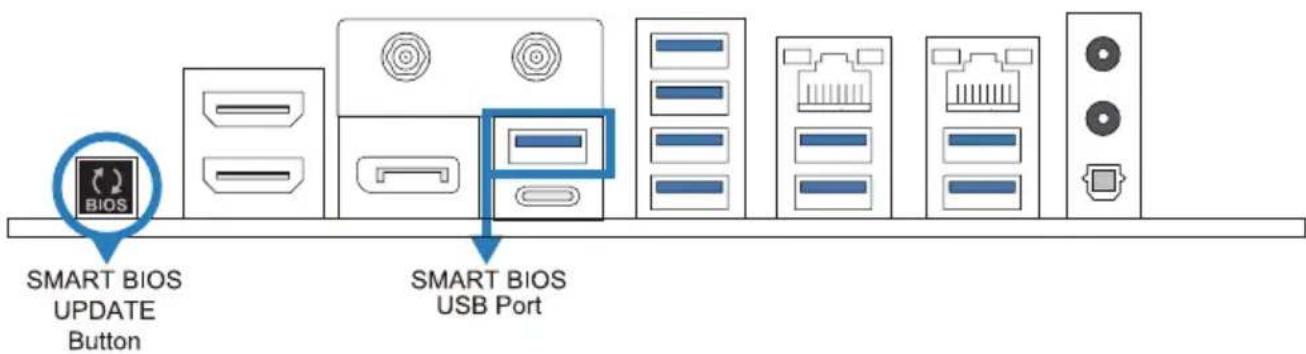

  파일 이름이 CREATIVE.ROM인 USB 드라이브를 프로그래머(하드웨어)에 삼입합니다. 스마트 BIOS USB 포트
• BIOS 업데이트 버튼을 3\~5초 동안 누르면 LED가 깜박이기 시작하고 LED 표시등이 꺼지면 굽기가 완료됩니다.

BIOSTAR BIO-Flasher

주의

》이유틸리티는 오직 FAT32/16 포맷과 싱글 파티션의 스토리지 장비에서 사용이 가능합니다.
》바이오스 업데이트 중 PC가 끼지거나 리셋이 되면, 시스템 부팅에 실패할 수도 있습니다.

BIOSTAR BIO-Flasher 셔로바이오스업데이트하기

1.웹사이트에서메인보드에맞는최신바이오스를다운로드합니다.
2. USB 플래시(펜) 드라이브에바이오스파일을복사하고저장합니다.(오직 FAT/FAT32 포맷만지원)
3.바이오스파일이들어있는 USB 펜드라이브를 USB 포트에연결합니다.
4. 컴퓨터를켜거나리셋하고,POST가진행되는동안를놀누릅니다.

1. POST 스크린에 들어가면 바이오-플래셔 유틸리티가 나옵니다.을 를 선택하여 바이오스 파일을 찾습니다.

1. 적합한 바이오스 파일을 선택하고, 바이오스 파일 업데이트 여부를 확인하는 메시지가 뜻니다. "Yes"를 클릭하여 바이오스를 업데이트 하기 시작합니다.

1. 바이오스 업데이트가 완료된 후시스템재시작 여부를 묻는 메시지가 나 Oh니다. 키를 눌러 시스템을 다시 시작합니다.

1. 시스템이 부팅되고, 풀 스크린 로고가 등장하는 동안, 키를 눌러 바이오스 설정에 진입합니다. 바이오스 설정에 진입한 후, - 기능을 사용하여, 최적화된 기본값을 로딩합니다. 를 선택하고 컴퓨터를 다시 시작하면, 바이오스 업데이트가 완료됩니다.

바이오스 업데이트 유틸리티 (인터넷을 통한)

1. DVD드라이버에 담겨있는 바이오스 업데이트 유틸리티를 설치합니다.

2. 기능을 사용하기 전에 시스템이 인터넷에 연결이 되어있는지 확인합니다.

3. 바이오스 업데이트 유틸리티를 실행하고, 메인 스크린에서 "온라인 업데이트(Online Update)" 버튼을 클릭합니다.

4. 바이오스 업데이트를 시작하기 위해, 사용자의 동의를 요청하는 대화 상자가 나타나고, "Yes"를 클릭하면 온라인 업데이트 과정을 시작합니다.

5. 새로운 바이오스 버전이 있으면, 사용자에게 다운로드 여부를 물을 것이며, "Yes"를 클릭하여 진행합니다.

6. 다운로드가 완료된 후, 바이오스의 업데이트 여부를 물을 것이며, "Yes"를 클릭하면 업데이트를 진행합니다.

7. 업데이트 과정을 마친 후, 시스템을 다시 부팅할 것인지 물을 것이며, "OK"를 클릭하면 다시 부팅합니다.

8. 시스템이 부팅되고, 풀 스크린 로고가 등장하는 동안, 키를 눌러 바이오스 설정에 진입합니다. 바이오스 설정에 진입한 후, - 기능을 사용하여, 최적화된 기본값을 로딩합니다. 와 를 선택하고 컴퓨터를 다시 시작하면, 바이오스 업데이트가 완료됩니다.

바이오스 업데이트 유틸리티(바이오스 파일을 통한)

1. DVD드라이버에 담겨있는 바이오스 업데이트 유틸리티를 설치합니다.
   2.http://www.biostar.com.tw/app/kr/support/download.php에서 제품을 검색하여 적합한바이오스를다운로드합니다.

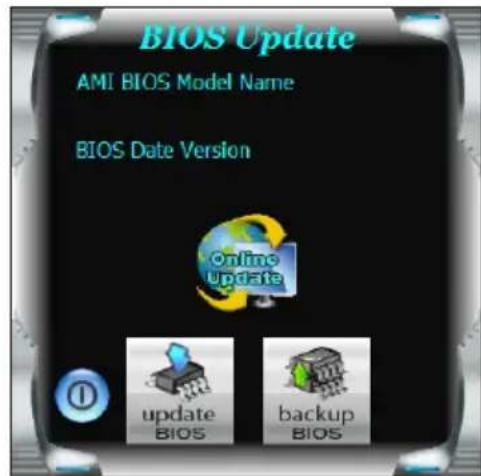

2. 바이오스 업데이트 유틸리티를 실행하고, 메인 스크린에서 "업데이트 바이오스(Update BIOS)" 버튼을 클릭합니다.

4.바이오스 업데이트를 시작하기 위해, 사용자의 동의를 요청하는 경고 메시지가 나타나고, "OK"를 클릭하고 업데이트 과정을 시작합니다.

1. 시스템의 바이오스 파일이 있는 위치를 선택하신 후, 적합한 바이오스 파일이 맞는지 확인하고 "열기(Open)"를 클릭합니다. 이 과정은 몇 분의 시간이 필요하니, 진행되는 동안 잠시 기다리시기 바랍니다.

6.바이오스엽데이트 과정을 마친 후, 시스템을 다시 부팅할 것인지 물을 것이며, "OK"를 클릭하면 다시 부팅합니다.

1. 시스템이 부팅되고, 풀 스크린 로고가 등장하는 동안, 키를 눌러 바이오스 설정에 진입합니다. 바이오스 설정에 진입한 후, - 기능을 사용하여, 최적화된 기본값을 로딩합니다. 를 선택하고 컴퓨터를 다시 시작하면, 바이오스 업데이트가 완료됩니다.

바이오스의 백업

바이오스의 백업을 위해 메인 스크린에서 바이오스 백업하기 버튼을 클릭합니다. 시스템에서 백업 바이오스 파일에 적합한 위치를 선택하고 "저장하기(Save)"를 클릭합니다.

1. 광학 드라이브에 시작 DVD를 넣은 후, 자동 실행 기능이 활성화 되면 드라이버 설치 프로그램이 나타납니다.
   2.소프트웨어 설치를 선택하고,각각의 소프트웨어 타이틀을 클릭합니다.
2. 스크린 상의 지시사항을 준수한 후,설치를 마칩니다.

소프트웨어의 실행

설치 과정을 마친 후, 데스크톱에서 소프트웨어 아이콘을 볼 수 있습니다. 아이콘을 더블-클릭하여 실행합니다.

주의

» 다음의 소프트웨어와 관련된 모든 정보와 내용은 사전 고지 없이 변경될 수 있습니다. 더 나은 성능을 위해, 소프트웨어는 꿈임없이 업데이트 됩니다.
» 아래에 제공된 정보와 사진은 참고용이며, 보드의 실제 정보와 설정은 본 설명서와 다소 다를 수 있습니다.

바이오스크린 유틸리티(BIOScreen Utility)

이유틸리티는 사용자에게 개성화된부트로고를쉽게만들 수 있게 합니다. 컴퓨터를 개인을 맞추기 위해BMP을 부트로고로 선택할 수 있습니다.

부트 로고를 업데이트 하기 위해 아래 지시사항을 순서대로 준수하시기 바랍니다:

• 이미지 로딩:부트 로고로 사용될 사진을 선택하여 주십시오.
  • 업데이트 바이오스:바이오스 메모리에 사진을 입히고,업데이트를 마칩니다.
• 닫다(Close)
• 에 대한(About)

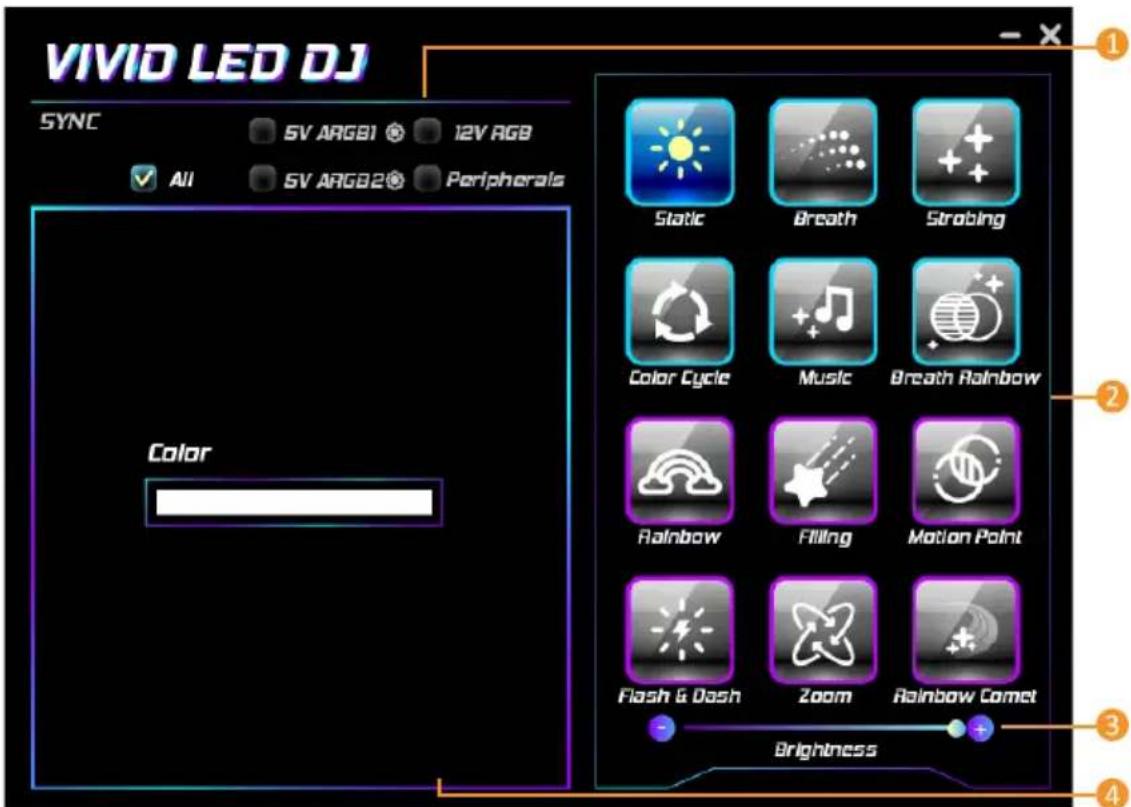

비비드 LED DJ(Vivid LED DJ)

선명한 LED DJ는 RGB LED 장치 인 ARMOR GEAR의 색 구성표를 조정할 수 있습니다.

1. LED 유형: LED 조명 블록을 선택하세요.

2. 모두:모든 조명은 LED입니다.
   • 12V RGB : 12V LED 조명. (12V_LED 장치)

3. 5V ARGB1 / 5V ARGB2 : 5V LED 조명. (5V_LED 장치)
   -주변기기:RGB LED 조명.

2.LED 스파클:LED의 반짝임을 선택할 수 있습니다.

• Static(공전)
• Breath(호흡)
• Strobing(스트로빙)
  • Color Cycle(색상주기)
• Music(음악)
• Breath Rainbow(브레스 레인보우)
• Rainbow(무지개)
• Filling(충전재)
• Motion Point(모션 포인트)
• Flash & Dash(플래시 & 대시)
• Zoom(춤)
  • Rainbow Comet(레인보우 혜성)

3.명도:LED의 밝기를 조절할 수 있습니다.

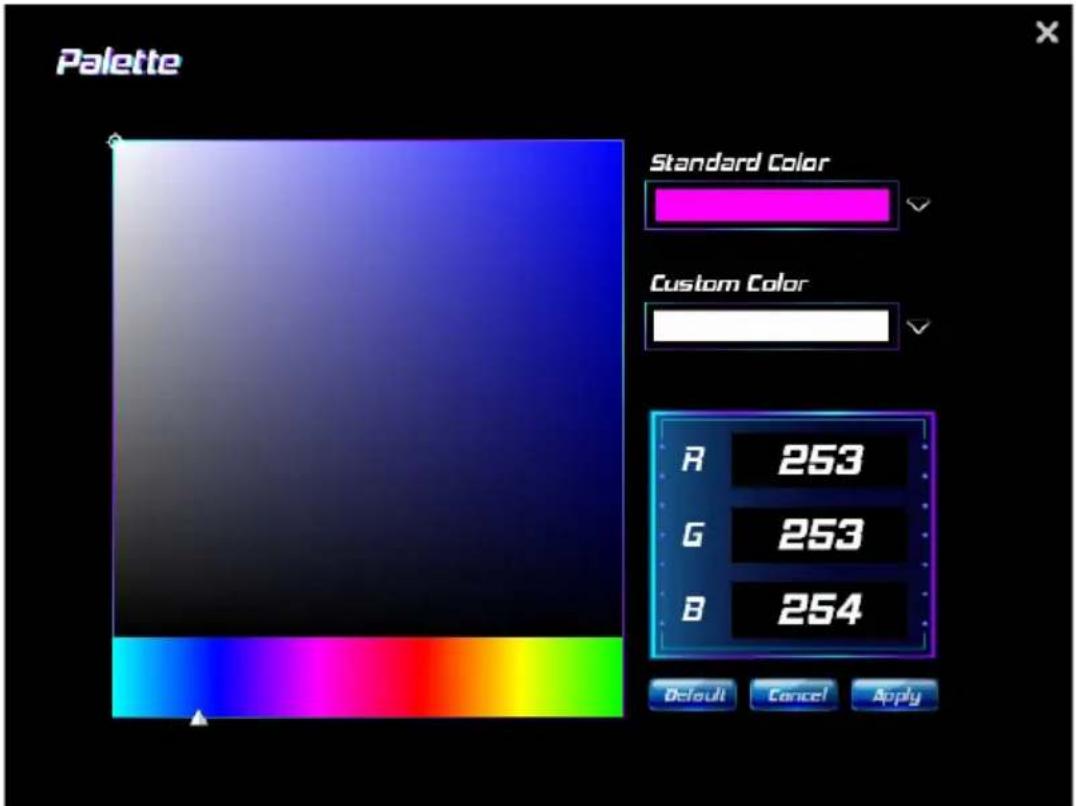

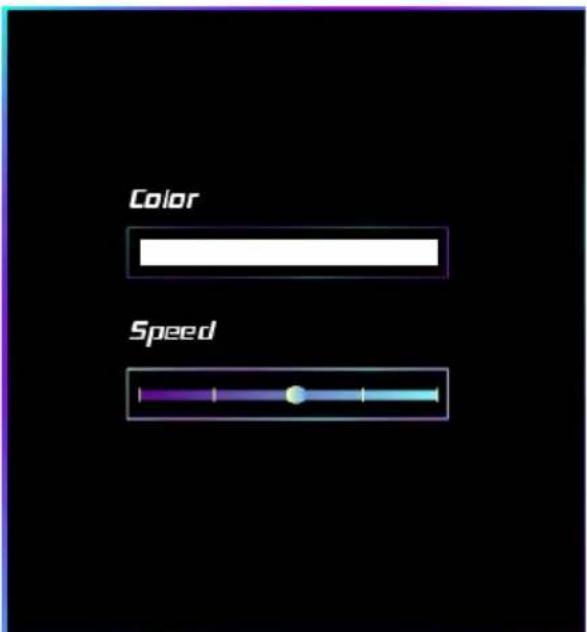

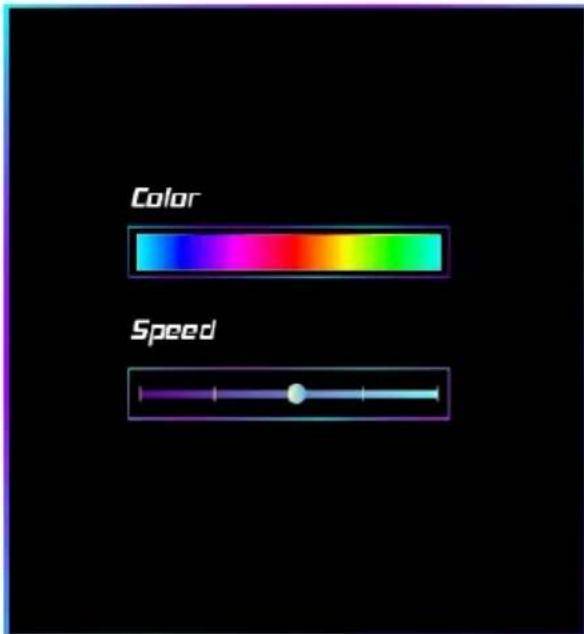

1. 색상 팔레트: LED의 특정 색상을 선택할 수 있습니다.

- 팔레트(Palette): LED의 특정 색상을 선택할 수 있습니다.

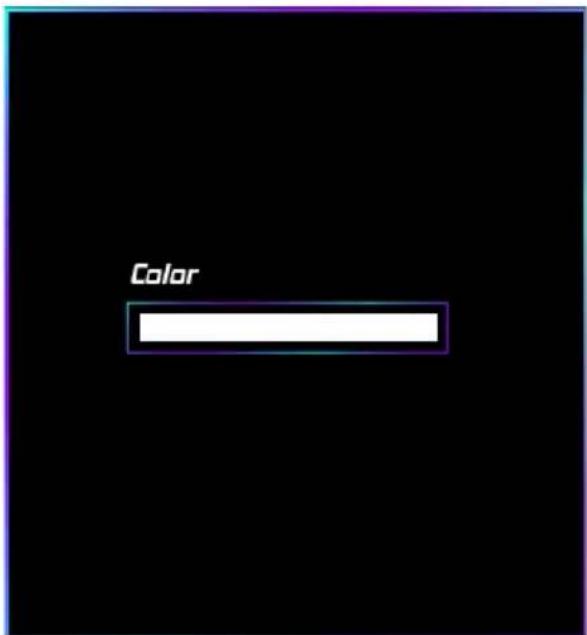

• 색상(Color): 색상을 선택할 수 있습니다.

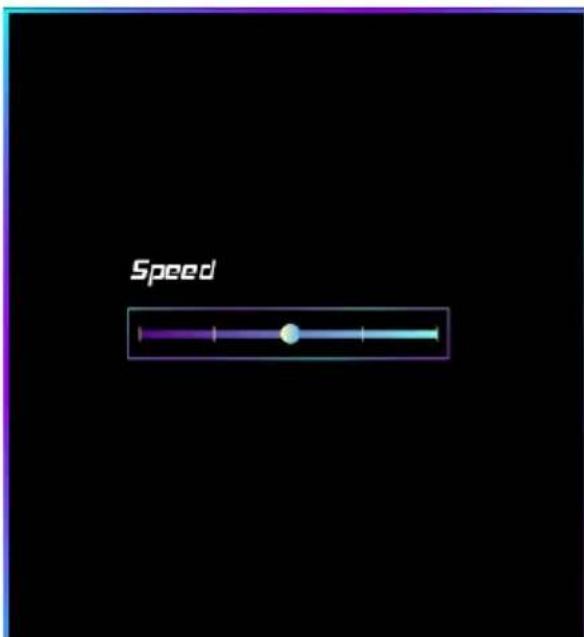

- 속도(Speed): 속도를 조절할 수 있습니다.

• 색상(Color): 색상을 선택할 수 있습니다.
  -속도(Speed):속도를 조절할 수 있습니다.

• 색상(Color): 색상을 선택할 수 있습니다.
• 속도(Speed): 속도를 조절할 수 있습니다.

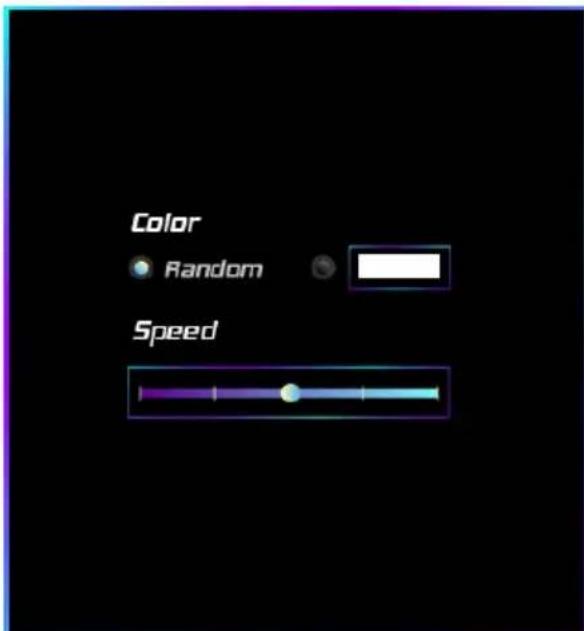

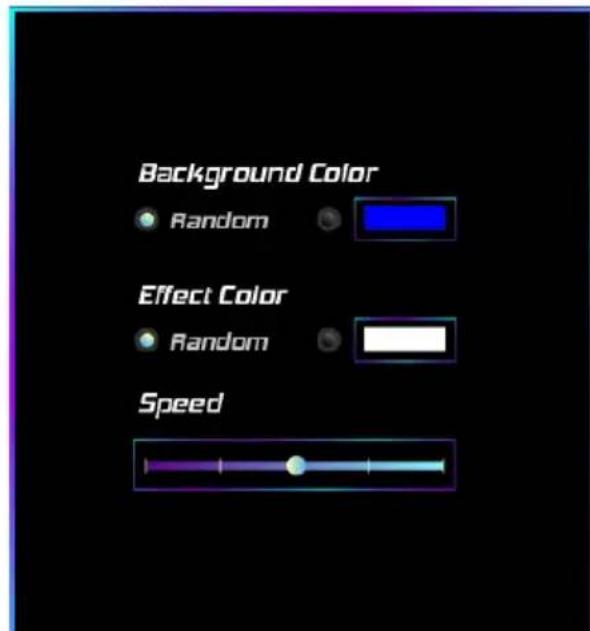

  -무작위의(Random):LED는 자동으로 색상 팔레트를 변경합니다.

VALKYRIE AURORA Utility는 몇 개의 바이오스타 유틸리티들을 통합한, 사용하기 쉬운 프로그램이며, 사용자들로 하여금 동시에 완벽하게 이러한 유틸리티 들을 구성할 수 있도록 합니다.

주의

»VALKYRIEAURORA Utility의 메뉴 컨텐츠는 사용자 컴퓨터의 마더보드 종류에 따라 미묘하게 다를 수 있습니다.

》 소프트웨어를 설치 또는 제거한 후 컴퓨터를 다시 시작하십시오.

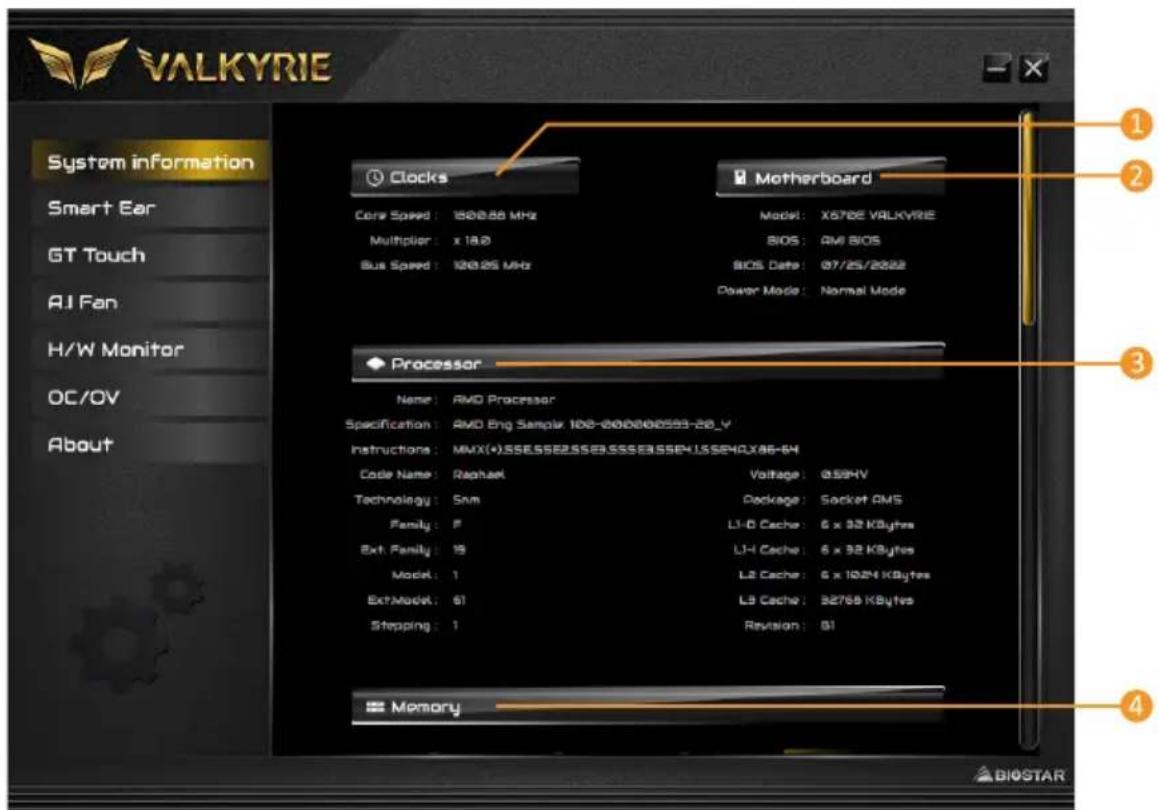

시스템 정보

이 시스템 정보 탱은 시스템의 기본적인 정보와 사양을 제공합니다.

1. 클럭(Clocks): 코어 스피드, 배수, 버스 스피드를 표시.
2. 마더보드(Motherboard): 마더보드 정보를 표시.
3. 프로세서(Processor): CPU 정보를 표시.
4. 메모리(Memory): 메모리 정보를 표시.

》다른 메모리 슬롯 버튼을 클릭하면 메모리 정보를 얻을 수 있습니다.

스마트이어(SmartEAR)

스마트 이어(Smart EAR)는 사용자로 하여금 시스템 음량을 조절하고,임피던스 설정(로우/하이 게인값)을 조정할 수 있게 하여, 헤드폰 성능을 최적화할 수 있게 합니다. 손쉽게 하이 켬리티의 뛰어난 사운드를 즐길 수 있습니다.

필요 조건:

1. 전면 오디오 출력 책을 갖춘 케이스
2. 이어폰 또는 헤드폰
3. 원도우즈 11(364비트) / 10(64 비트) 운영 체제

설치 가이드:

1. 케이스의 전면 오디오 케이블이 마더보드의 전면 오디오 헤더에 잘 연결되어 있는지 확인합니다.
2. 드라이버 DVD의 VALKYRIE AURORA Utility 프로그램을 설치합니다.
3. 케이스의 전면 오디오 책 또는 후면 입/출력 오디오 라인출력 포트와 이어폰 또는 헤드폰을 연결합니다.

» AC'97 전면 오디오 출력 케이블을 사용하길 원한다면, "전면 패널 책 감지" 기능을 해제하여 주십시오. 이 설정은 O.S 오디오 유틸리티를 통해 발견할 수 있습니다.

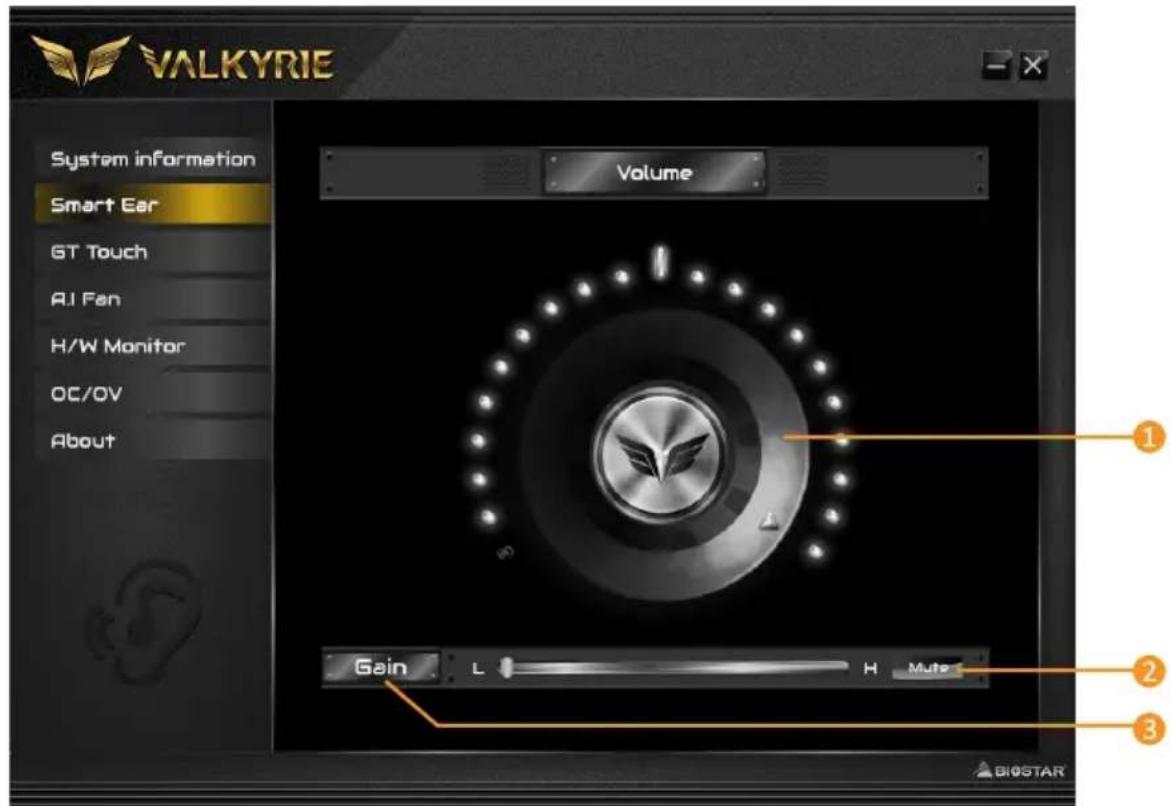

1. 음량 조절 노브: 음량은 노브(knob)를 시계방향 또는 반시계방향으로 돌림에 따라 미세하게 조절이 가능하며, 시스템 음량 역시 그에 따라 커지거나 작아집니다.
2. 음소거: 시스템 사운드를 사용하지 않게 만듭니다.
3. 하이/로우 게인 스위치: 낮은 임피던스 값의 헤드폰에 맞게 게인 스위치를 낮게(low) 유지하고, 높은 임피던스 값의 헤드폰에 맞게 게인 스위치를 높게(high) 유지합니다.

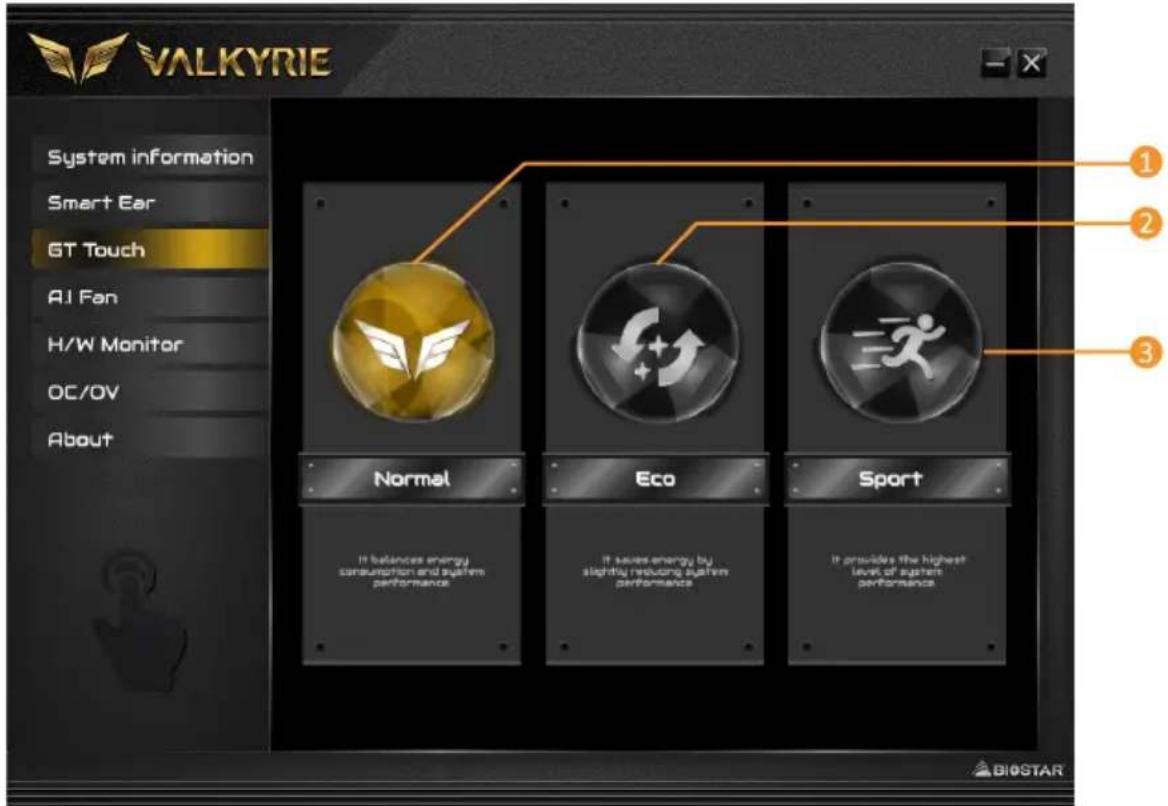

GT 터치(GT Touch)

GT 터치(GT Touch)는 원도우 환경에서 VALKYRIE AURORA Utility 프로그램이 구동되고 있을 때, 노멀, 에코, 스포츠 모드로 조정이 가능하게 합니다.

1.노멀 모드(Normal Mode):전력 소비와 시스템 성능의 균형을 맞춤니다.
2. 에코 모드(ECO Mode): 시스템 성능은 약간 감소되면서 전력을 절감할 수 있도록 합니다.
3.스포츠 모드(Sport Mode): 최고 수준의 시스템 성능을 제공합니다.

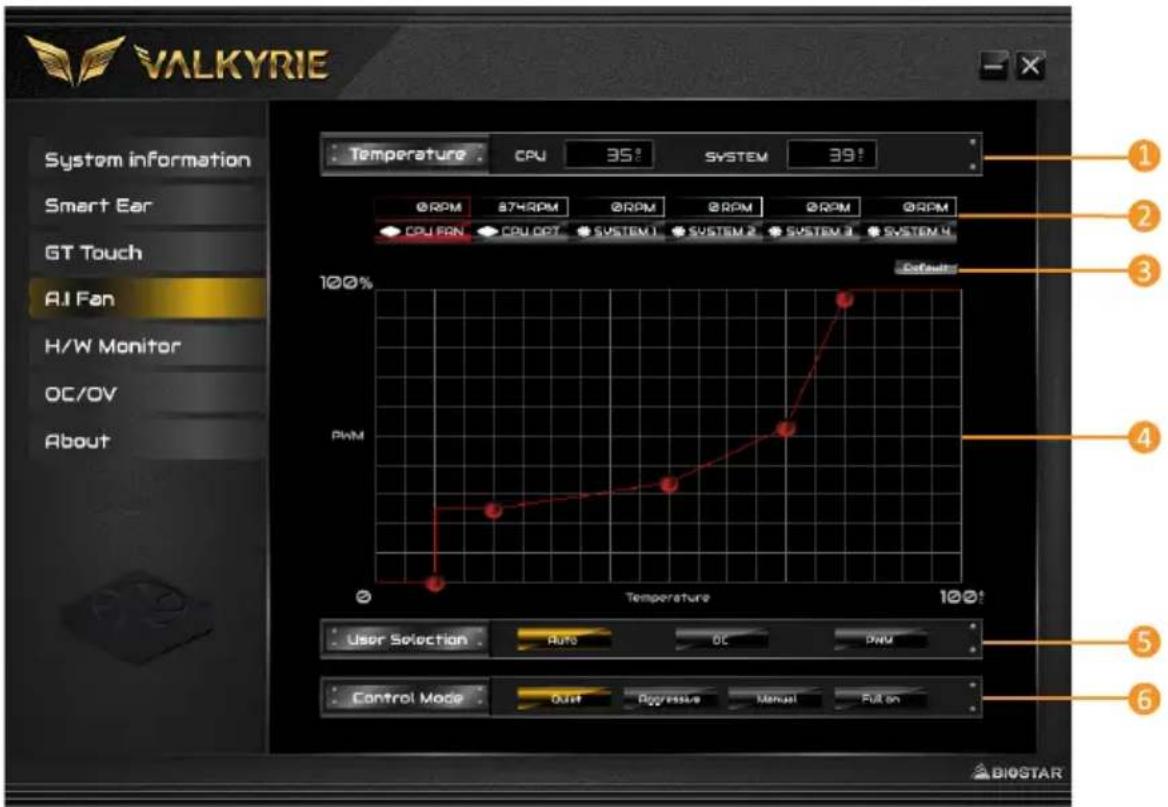

A.I Fan

A.I FAN 유틸리티는 스마트하게 사용자로 하여금 팬의 동작 모드를 커스터마이징 할 수 있게 하고, 자동으로 각기 다른 온도를 감지하여 최적의 콜링 성능을 낼 수 있게 지정된 속도에서 팬의 동작을 조절합니다.

1. 온도(Temperature): 현재 CPU와 시스템 온도를 표시.
2. CPU FAN/ CPU OPT RPM & SYSTEM1/2/3/4 RPM: 버튼을 클릭하여 CPU와 시스템 팬의 상태 값을 설정.

》디스플레이 항목은 실제 마더 보드에 초점을 맞추십시오.

1. 기본값(Default): 변경했던 한 가지 항목의 수치를 기본값으로 복구.
2. PWM/온도 패널(PWM/Temperature Panel): CPU와 시스템 온도에 부합하는 팬 PWM 수치에 따라 팬 스피드를 조정.

》사용자의 선호도에 따라 조정이 가능.

5.사용자 선택(User Selection): 팬 속성이 실제 선택 작업을 조절하게 설정.

• Auto: 자동 감지 모드로 조정하도록 설정.
• DC: 직류(DC) 모드로 조정하도록 설정.
- PWM: PWM 모드로 조정하도록 설정.

1. 컨트롤 모드(Control Mode): 팬들의 컨트롤 모드를 설정.

2. Quiet:저소음 모드 활성화.
   • Aggressive: 고성능 모드 활성화.

3. Manual: 수동 모드 활성화.
   •Full on: 최고성능 모드 활성화.

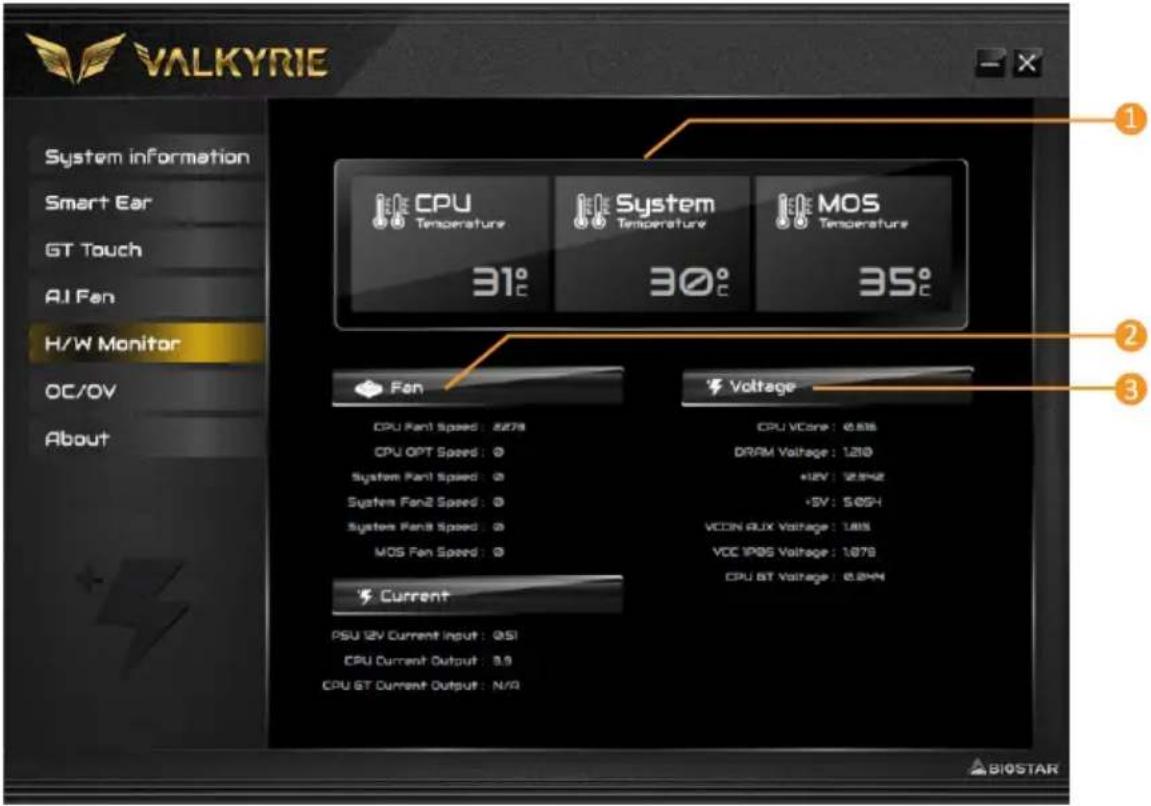

H/W 모니터

HW 모니터 탱은 사용자가 하드웨어 전압, 팬 스피드, 온도 등을 모니터 할 수 있게 합니다.

1. CPU 온도/시스템 온도(CPU Temperature/System Temperature): 현재 CPU와 시스템 온도 표시.
2. Fan: 현재 팬 스피드를 표시.
3. 전압(Voltage): 현재 CPU와 메모리의 전압을 표시.

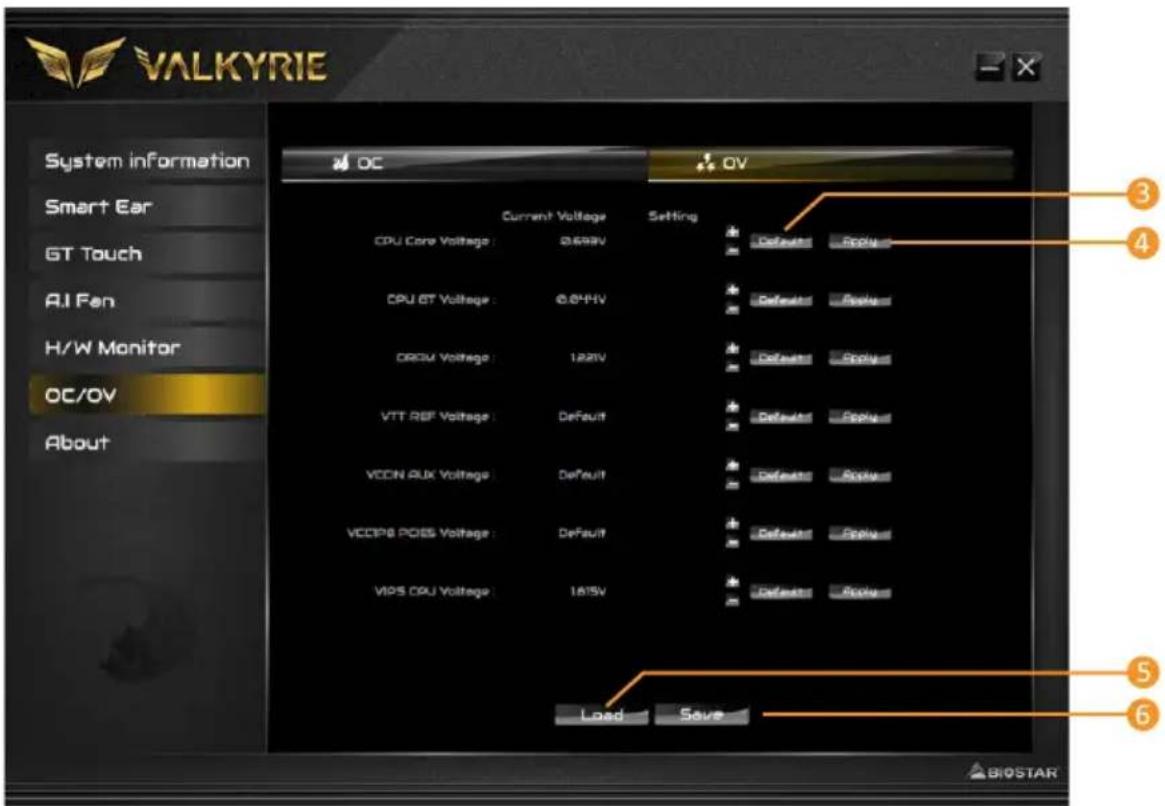

OC/OV

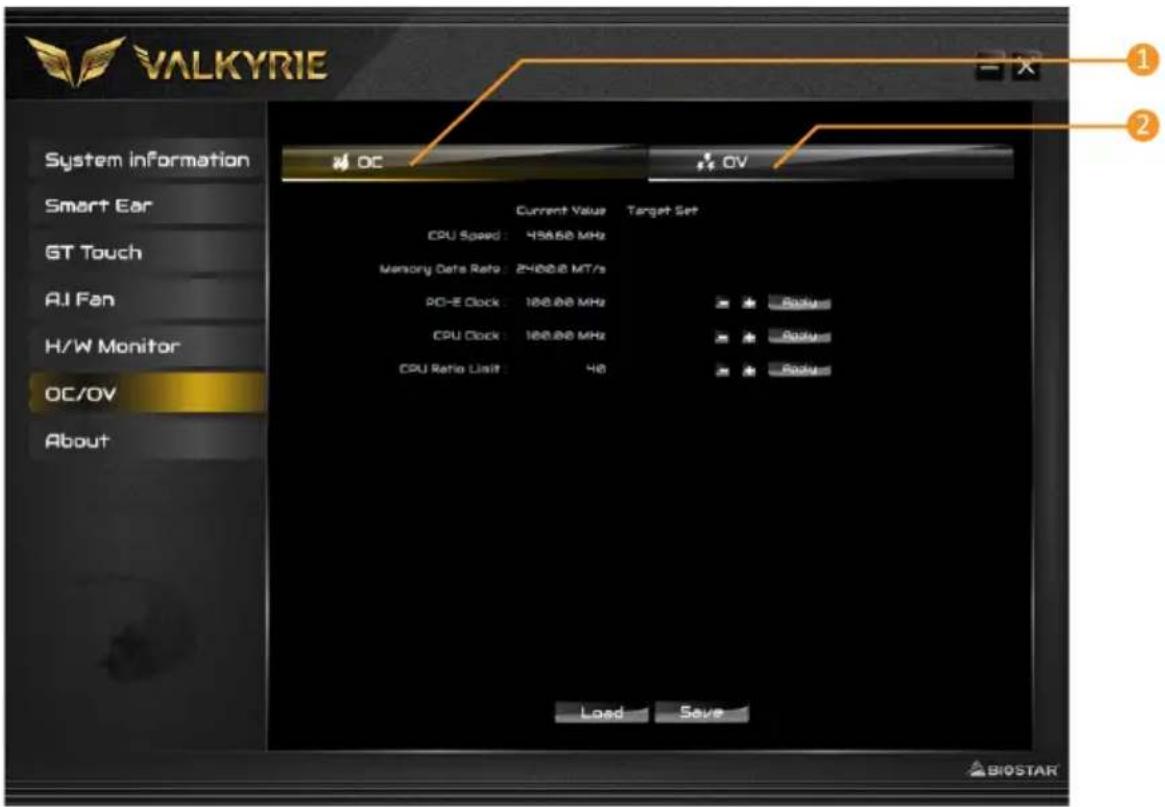

OC/OV 탱은 오버클럭킹(OC)/전압(OV) 설정 프로파일을 저장하고 로딩할 수 있게 하여, 시스템 클럭과 전압 설정을 변경할 수 있게 합니다.

1.오버클럭킹(OC):오버클럭킹 프로파일 수치를 조정.
2. 과전압(OV): 전압 프로파일 수치를 조정.

1. 기본값(Default): 변경사항을 기본값으로 복구.
2. 적용(Apply): 변경사항을 적용.
3. 불러오기(Load): 파일에서 프로파일 수치를 로딩.
4. 저장(Save): 추후 사용을 위해 프로파일 수치를 저장.

주의

» 위와 같은 오버클럭 설정이 이상적으로 모든 타입의 CPU에 적용되는 것은 아닙니다; 선택한 CPU 모델에 기초하여 달라질 것입니다.
»오버클럭은 사용자의 선택적인 과정이지, 반드시 해야하는 과정은 아닙니다; 경험이 풍부하지 않은 사용자에게는 추천하지 않습니다. 따라서, 오버클럭킹에 의해 발생하는 어떠한 하드웨어 손상/손실에 대해서 책임지지 않습니다. 또한 어떠한 오버클럭킹 성능에 대해서도 보장하지 않습니다.

About

VALKYRIE AURORA Utility 유틸리티 버전 정보를 표시하는 정보 메뉴.

챔터 4: 유용한 도움말

4.1 자동 설치 프로그램 (Auto Installer)

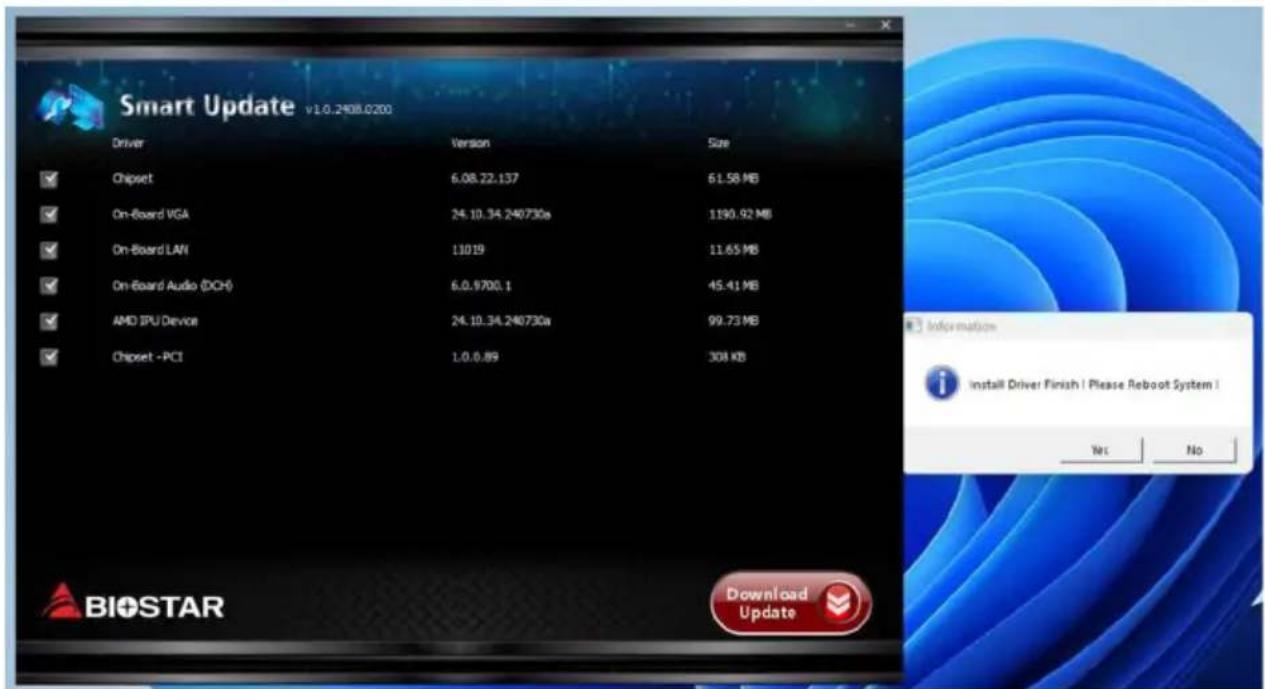

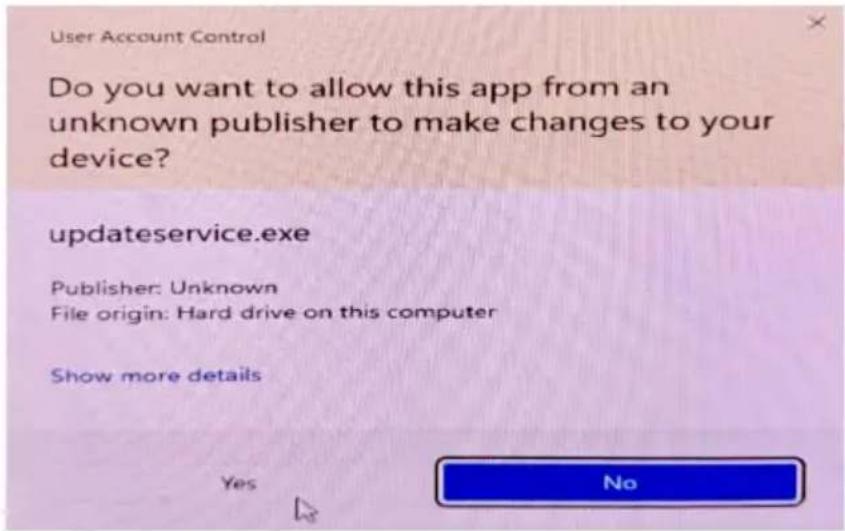

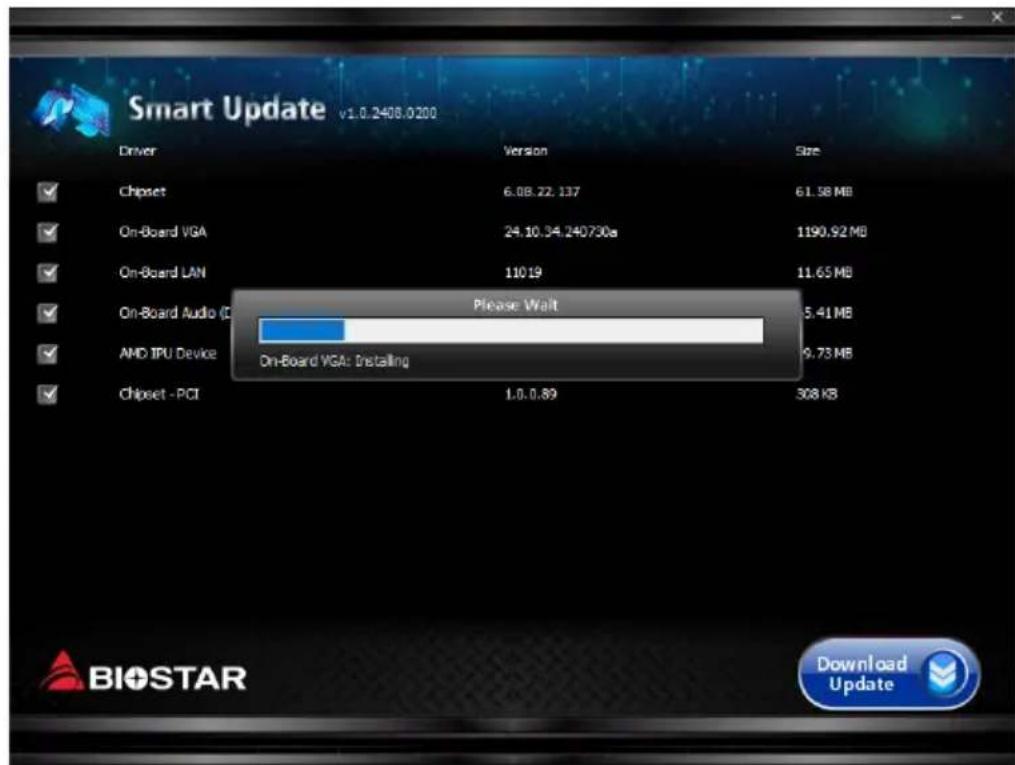

인터넷에 연결하고 부팅하면 BIOSTAR AUTO Installer가 오른쪽 하단에 표시됩니다. ("Yes" 를 누릅니다.)

오른쪽 아래를 누르세요 "Download Update".

다운로드 프로세스가 완료될 때까지 기다리세요.

다운로드와 설치가 완료된 후 시스템을 다시 시작하세요.

4.2 RAID 기능

RAID 정의

RAID 0 시스템에서 데이터는 어레이의 모든 드라이브에 걸쳐 씨여진 블록으로 분할됩니다. 동시에 여러 개의 디스크 ( 적어도 2 개 이상 )를 사용함으로써, 뛰어난 I/O 성능을 선사합니다. 이성능은 이상적으로 디스크 당 하나의 컨트롤러를 사용하는 멀티플 컨트롤러를 사용함으로써 더욱 향상될 수 있습니다.

특징과 장점

• 드라이브: 플랫폼에 따라 최소 2개, 최대 6-8개를 사용합니다.
• 용도: 높은 데이터 처리량이 요구되며, 비교적 중요도가 떨어지거나 고장 허용 오차를 요구하지 않는 환경을 위해 의도된 기술입니다.
• 장점: 특별히 대형 파일에 적합하며, 증가된 데이터 처리량을 제공하고, 용량 손실 페널티가 없습니다.
  -문제점: 어떠한 고장 허용 오차도 제공하지 않음. 어레이의 어떤 드라이브에 문제가 생긴다면, 모든 데이터가 손실됨.
  -고장 허용 오차: 없음.
• 총 용량: (최소. HDD 용량) x (연결될 HDD 총합)

데이터는 데이터 디스크(또는 데이터 디스크 세트)와 미러 디스크(또는 디스크 세트) 모두에 기록함으로써 두 번 저장됩니다. 만약 디스크에 문제가 생긴다면, 컨트롤러는 데이터 복구과 계속적인 동작을 위해 데이터 드라이브 또는 미러 드라이브를 사용합니다. 적어도 RAID 1 어레이 용 2개의 디스크가 필요합니다.

특징과 장점

-드라이브: 최소 2개 - 최대 2개.
- 용도: RAID 1은 작은 데이터베이스 또는 고장 허용 오차와 최소 용량이 요구되는 모든 어플리케이션에 이상적입니다.
- 장점: 100% 데이터 중복을 제공합니다. 하나의 드라이브에 문제가 생겨도, 컨트롤러가 정상적인 다른 드라이브로 전환합니다.
-문제점:하나의 드라이브 스토리지 공간을 위해 2개의 드라이브를 필요로 하며, 드라이브가 리빌드되는 동안에는 성능을 100퍼센트 발휘하지 못한다.
- 고장 허용 오차: 있음.

RAID 10 (1+0)

RAID 10은 RAID 0과 RAID 1의 장점(과 단점)을 하나의 시스템에 조합해 놓은 것이며 데이터 전송 스피드를 가속하기 위해 각 디스크 세트에 걸쳐 스트라이핑을 사용하는 동안 세컨더리 디스크 세트(디스크 3번과 4번)의 모든 데이터를 미러링함으로써 안전함을 제공합니다.

특징과 장점

• 드라이브: 플랫폼에 따라 최소 4개, 최대 6개 또는 8개.
• 장점: 고장 허용 오차와 성능에 모두 최적화되어 있으며, 자동 중복을 허용합니다. 어레이에 있는 기타 RAID 레벨을 함께 동시에 사용할 수 있으며, 스페어 디스크도 고려되고 있습니다.
• 문제점: 데이터 중복을 위해 RAID 레벨 1과 같이 두 배의 가용 디스크 공간이 요구됩니다.
  -고장 허용 오차:있음

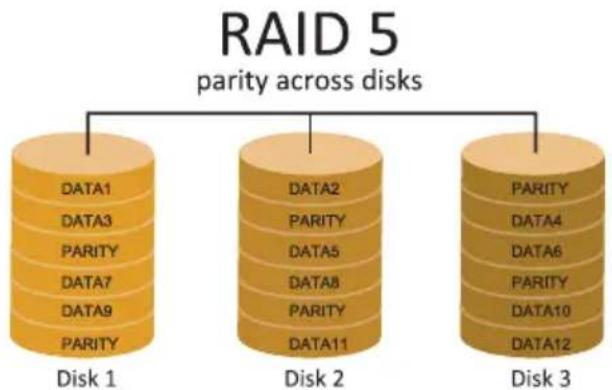


RAID 5 어레이는 데이터 손상 없이 하나의 디스크 오류를 이겨낼 수 있고, 데이터에 접근할 수 있습니다. 소프트웨어적으로 RAID5 는 구현될 수 있지만, 하드웨어 컨트롤러가 권장됩니다. 추가 캐쉬 메모리가 빈번하게 컨트롤러에 사용되어 쓰기 성능을 향상시키고 있습니다.

특징과 장점

• 드라이브: 최소 3개.
  •용도: RAID 5는 일반적인 용도의 거래 과정과 서비스에 권장됩니다.
• 장점: 뛰어난 성능과 탁월한 고장 허용 오차, 고용량, 높은 스토리지 효율등이 조화를 이루는 이상적인 조합.
• 문제점: 하나의 디스크와 같이 개별적인 블록 데이터 전송율은 동일합니다. 쓰기 성능은 CPU에의 의존도가 높을 수 있습니다.
  -고장 허용 오차: 있음.

주의

» 인텔® 래피드 스토리지 기술에 대해 더 자세한 내용은 http://www.intel.com/p/en_US/support/highlights/chpsts/imsm을 방문하여 주십시오.

BIOSTAR®

FCC條款
