B660M-SILVER - マザーボード BIOSTAR - 無料のユーザーマニュアル

製品タイプ	マザーボード
ブランド	Biostar
モデル	B660M-SILVER
フォームファクター	uATX (244mm x 244mm)
CPUサポート	第12世代/第13世代/第14世代 Intel Core i9/i7/i5/i3、Pentium、Celeron (LGA1700)
チップセット	Intel B660
メモリ	4 x DDR4 DIMM、デュアルチャンネル、最大128GB、DDR4-5000+(OC)/4300/4133/4000/3800/3600/3200/2933 対応
ストレージ	2 x M.2 (1x PCIe 4.0 x4、1x PCIe 4.0 x4/SATA)、4 x SATA III (6 Gb/s)、RAID 0/1/5/10 対応
拡張スロット	1 x PCIe 5.0 x16、1 x PCIe 3.0 x16 (x4モード)、1 x PCIe 3.0 x1
LAN	Realtek RTL8125B 2.5ギガビットイーサネット
オーディオ	Realtek ALC1220 7.1ch HDオーディオ、Hi-Fi (前面)
USBポート (リア)	1 x USB 3.2 Gen2 Type-C、5 x USB 3.2 Gen2、2 x USB 2.0
USBポート (内部)	1 x USB 3.2 Gen2 Type-C ヘッダー、1 x USB 3.2 Gen1 ヘッダー (2ポート)、2 x USB 2.0 ヘッダー (4ポート)
背面I/O	2 x WiFiアンテナ、1 x PS/2、1 x HDMI 2.0、1 x DP、1 x DVI-D、1 x LAN、3 x オーディオジャック
内部I/O	1 x 24ピンATX、1 x 8ピンCPU、1 x CPUファン、1 x CPU_OPT、3 x システムファン、1 x フロントパネル、1 x フロントオーディオ、1 x COM、1 x TPM、1 x Thunderbolt、2 x 5V RGB、1 x 12V RGB、M.2 E-Key (WiFi/BT)
BIOS	UEFI BIOS (BIO-Flasher および Windows 更新ユーティリティ付き)
ソフトウェア	RACING GT EVO (システム情報、ファンコントロール、RGB、オーバークロッキング)、BIOScreen、Vivid LED DJ
対応OS	Windows 10 (64ビット)、Windows 11 (64ビット)
重量 (推定)	~0.7 kg (1.5 ポンド)
パッケージ内容	マザーボード、4 x SATAケーブル、背面I/Oシールド、クイックインストールガイド、ドライバDVD
安全上の注意	設置前に電源を切ってください。静電気対策をしてください。湿気や熱を避けてください。0-45°Cで動作します。
クリーニング	圧縮空気または柔らかいブラシを使用。液体クリーナーは避けてください。クリーニング前にプラグを抜いてください。
修理可能性	CPU、メモリ、ストレージ、拡張カードはユーザー交換可能。ピンやコネクタの適切な取り扱いが必要です。

よくある質問 - B660M-SILVER BIOSTAR

B660M-SILVERはどのCPUをサポートしていますか？

第12世代、第13世代、第14世代のIntel Core i9/i7/i5/i3、Pentium、Celeronプロセッサ（LGA1700）をサポートしています。

このマザーボードはどのタイプのメモリを使用しますか？

DDR4メモリを使用し、4スロット、最大128GB、最大5000MHz（オーバークロック時）およびXMPに対応しています。

M.2スロットはいくつありますか？

2つのM.2スロットがあります：1つはPCIe 4.0 x4 (2280)、もう1つはPCIe 4.0 x4/SATA (2242/2260/2280/22110)です。

Wi-Fiに対応していますか？

M.2 E-Keyスロットがあり、Wi-Fi/BTモジュール（別売）を取り付けられます。背面I/Oにアンテナポートがあります。

HDMI経由でサポートされる最大解像度は？

HDMI 2.0ポートは最大4096x2160 @60Hzをサポートします。

BIOSの更新方法は？

BIOSTAR BIO-Flasher（POST中にUSBドライブから）またはBIOS更新ユーティリティ（Windows上）を使用します。

RGB照明を制御できますか？

はい、RACING GT EVOに含まれるVivid LED DJソフトウェアを使用して、5Vおよび12V RGBヘッダーに対応しています。

サポートされるRAIDレベルは？

SATAポートはIntel Rapid Storage TechnologyによりRAID 0、1、5、10をサポートします。

システムが起動しない場合の対処法は？

デバッグLED（CPU、DRAM、VGA、BOOT）を確認して問題を特定します。メモリ、GPUを再装着し、電源接続を確認してください。

Intel Optaneに対応していますか？

はい、M.2スロットはIntel Optane Memoryをサポートしています（第12世代/第13世代/第14世代CPUと適切なドライバが必要です）。

使用説明書 B660M-SILVER BIOSTAR

仕様
CPU 対応	LGA1700パッケージでの第12/13/14世代Intel® CoreTM i9/ i7/ i5/ i3プロセッサーおよびIntel® Pentium® プロセッサー/ Intel® Celeron® プロセッサーのサポート* 対応CPUの一覧は、www.biostar.com.twを参照してください
チップセット	Intel® B660
メモリ	デュアルチャンネル DDR4 - 5000+(OC)/ 4300(OC)/ 4133(OC)/ 4000(OC)/ 3800(OC)/ 3600(OC)/ 3200/ 2933 に対応4x DDR4 DIMMメモリースロット、最大128 GBのメモリーに対応各DIMMは非ECC 4/ 8/ 16/ 32GB DDR4モジュールに対応インテル® エクストリーム・メモリー・プロファイル (XMP) に対応* 対応メモリーの一覧は、www.biostar.com.twを参照してください。
ストレージ	-- 合計2つのM.2スロットと4つのSATAIII(6Gb/s)ポート に対応Intel 12th/13th/14th プロセッサ1x M.2 (M Key)ソケット(M2_PCIEG4_64G):M.2 Type 2280 SSDモジュールに対応PCIe 4.0 x4 (64Gb/s) - NVMe/ AHCI SSDに対応Intel B660 チップセット1x M.2 (M Key)ソケット(M2_PCIEG4_64G_SATA):M.2 Type 2242/ 2260/ 2280/ 22110 SSDモジュールに対応PCIe 4.0 x4 (64Gb/s) - NVMe/ AHCI SSD & SATA III (6Gb/s) SSD に対応4x SATA IIIコネクタ(6Gb/s):AHCI、RAID 0, 1, 5, 10 & Intel®ラビッド・ストレージ・テクノロジーに対応* 仕様はCPUの種類によって異なります。
LAN	Realtek RTL8125B10/ 100/ 1000/ 2500 Mb/秒の自動ネゴシエーション、半二重/全二重に対応
オーディオコーデック	ALC12207.1チャンネル、HDオーディオ、Hi-Fi(フロント)
USB	2x USB 3.2 (Gen2) Type-Cポート(1個は背面I/Oにあり、1個は内部ヘッダ経由)5x USB 3.2 (Gen2)ポート(5個は背面I/Oにあり)2x USB 3.2 (Gen1)ポート(2個は内部ヘッダ経由)6x USB 2.0ポート(2個は背面I/Oにあり、4個は内部ヘッダ経由)
拡張スロット	Intel 12th/13th/14th プロセッサ1x PCIe 5.0 x16スロット(x16レーン)Intel B660 チップセット1x PCIe 3.0 x16スロット(x4レーン)1x PCIe 3.0 x1スロット* 仕様はCPUの種類によって異なります。
背面 I/O	2x WIFIアンテナポート1x PS/2キーボード/ マウス ポート1x HDMIポート (HDMI2.0)1x DPポート1x DVI-Dポート1x USB 3.2 (Gen2) Type-Cポート5x USB 3.2 (Gen2)ポート2x USB 2.0ポート1x LANポート3x オーディオジャック

» 次のページに続く

仕様
内部 I/O	B660GTQ4x SATA III コネクタ (6Gb/s)1x M.2 (E Key) コネクタ: 2230 タイプ Wi-Fi &Bluetooth モジュールと Intel® CNVi に対応2x USB 2.0 ヘッダー(各ヘッダーは 2 台の USB 2.0ポートに対応)1x USB 3.2 (Gen1) ヘッダー(各ヘッダーは 2 台のUSB 3.2 (Gen1) ポートに対応)1x USB 3.2 (Gen2) Type-C ヘッダー1x 8 ピン電源コネクタ1x 24 ピン電源コネクタ1x CPU ファンコネクタ1x CPU 水冷コネクタ (CPU_OPT)3x システムファンコネクタ1x フロントパネルヘッダー1x フロントオーディオヘッダー1x 内蔵ステレオスピーカーヘッダー1x クリア CMOS ヘッダー1x COM ポートヘッダー1x TPM ヘッダー1x Thunderbolt ヘッダー2x LED ヘッダー (5V)1x LED ヘッダー (12V)1x IO LEDヘッダー1x SB LEDヘッダー* M.2(E Key) ワイヤレスカードは提供されていません	B660M-SILVER4x SATA III コネクタ (6Gb/s)1x M.2 (E Key) コネクタ: 2230 タイプ Wi-Fi &Bluetooth モジュールと Intel® CNVi に対応2x USB 2.0 ヘッダー(各ヘッダーは 2 台の USB 2.0ポートに対応)1x USB 3.2 (Gen1) ヘッダー(各ヘッダーは 2 台のUSB 3.2 (Gen1) ポートに対応)1x USB 3.2 (Gen2) Type-C ヘッダー1x 8 ピン電源コネクタ1x 24 ピン電源コネクタ1x CPU ファンコネクタ1x CPU 水冷コネクタ (CPU_OPT)3x ベステムファンコネクタ1x フロントパネルヘッダー1x フロントオーディオヘッダー1x 内蔵ステレオスピーカーヘッダー1x クリア CMOS ヘッダー1x COM ポートヘッダー1x TPM ヘッダー1x Thunderbolt ヘッダー2x LED ヘッダー (5V)1x LED プッダー (12V)* M.2(E Key) ワイヤレスカードは提供されていません
フォームファクタ ATXフォームファクタ、244 mm x 244 mm
対応 OS	Windows 10(64bit) / Windows 11(64bit)BIOSTARは、予告の有無にかかわらず、対応OSを追加または削除する権利を有します

SATA_1 SATA_3 SATA_2 SATA_4
○ ○ ○ ○

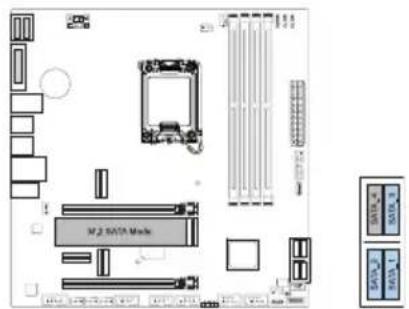

1x N/A + 1x M.2 SATA SSD Slot -- 3x SATA HDDs

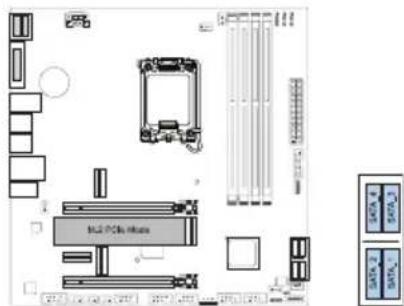

1x N/A + 1x M.2 PCIe SSD Slot -- 4x SATA HDDs

SATA_1	SATA_3	SATA_2	SATA_4
O O Q X

SATA_1 SATA_3 SATA_2 SATA_4
○ ○ ○ ○

확장 카드 설치

針	定義
1	接地
2+12V
3FAN RPM rate sense
4A Fan Control

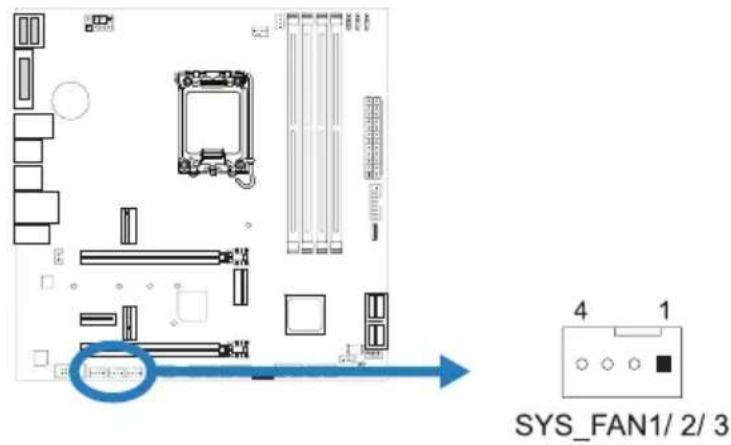

SYS_FAN1/ SYS_FAN2/ SYS_FAN3: 系統風扇接頭

針	定義
1	接地
2 +	L2V
3FAN RPM rate sense
4 A1 Fan Control

注意

SATA 1 SATA 3
○	○
SATA 2 SATA 4
○	○

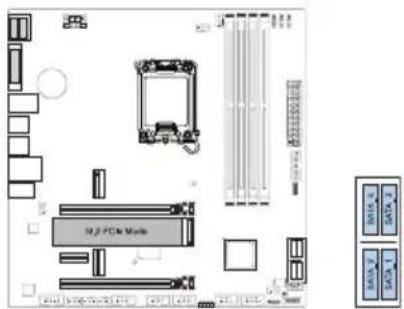

1x N/A + 1x M.2 PCIe SSD Slot -- 4x SATA HDDs

SATA_1 SATA_3
○	○
SATA_2 SATA_4
○	○

安裝擴充卡

請參照以下步驟安裝擴充卡：

針	定義
1+5V
2N/A
3N/A
4揚聲器

TPM_SPI: TPM安全模組接頭

針	定義
1	接地
2 TX+
3TX-
4	接地

注意

針	定義
1 +5V (fused)
2 +5V (fused)
3USB-
4 USB-
5 USB+
6 USB+
7接地
8	接地
9 Key
10 NC

THUNDERBOLT: Thunderbolt 接頭

12V_LED: RGB LED装置 (5050 SMD) 接頭

- 預設：所有設定都恢復為預設。(藍光)

- 5V LED：顯示5V LED接頭區塊LED燈。(5V_LED裝置)
