ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ AdvanceDrill 18 BOSCH

kk Пайдалану на скаулығының

ТУПНУСКАСЫ

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге косымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп үшқын шықса, пайдаланбаңыз

- қатты діріл кезінде пайдаланбаныз

– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз

- өнім корпусынан тікелей түтін шыкса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

- Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150 (шарт 1) кужатын караңыз
• +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сактаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалықықпал етуге қатаң тыйым салынады
  – босату/жуктеу кезінде пакетті casualtyн машиналарды пайдалануға руксат берілмейді
• тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз
• Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертуперді,

нускауларды, суреттерді және сипаттамаларды

окыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жумыс орнының қауінсіздігі

Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.

Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдык жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешкандай тәрізде өзгертпекіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйыкталуының қауіпін төмендетеді.
Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары ток соғу қауіпі пайда болады.
Электр куралдарды жанбырда немесе вилгалды коршауда пайдаланбаныз. Электр куралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс үстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төқ желісін пайдаланыңыз. RCD пайдалану төқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр құралды пайдалануда абай болыңыз, жумысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жақақаттануға алып келуі мүмкін.
Жеке коргайтын жабдыктарды пайдаланыңыз.
Эрдайым кез корғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту корғаныштары сияқты корғағыш жабдықтары

144 | Казак

тиісті жағдайларда қолданып жеке жаракаттануларды кемейтеді.

▶ Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болувына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр күралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе үзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциpterін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жақақаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
▶ Аталмыш пайдалану женіндегі нускаулыкça сэйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға руксат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр құралдарын пайдалану және күту

▶ Куралды аса көп жуктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жендеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол берменçіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қөзғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөнденіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқигаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дурыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нүсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құргғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жақақаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, буранда немесе басқа кіші метал заттардан ұстаңыз, олар бір

терминалдан баскасына байланыс жасауы мумкін. Батарея терминалдарын косу күйік немесе өртке алып келуі мумкін.

Дурыс емес пайдалануда батареядан сүйыктық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер сүйыктық көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан сүйыктық көзу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Закымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
▶ Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлық зарядтау нүсқауларын орындап батарея жинағын нүсқауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны закымдан өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Бурауыштарға арналған қауіпсіздік нұсқаулықтары

Барлык операциялар үшін қауіпсіздік нусқаулары

▶ Перфораторлық бүргылауда қулақ қорғағыштарын кийіңіз. Шуылда тұру есті қабілетінің темендеуіне алып келуі мүмкін.
Кескіш керек-жарак немесе бекіткіштер жасырын сымдарға тиої мүмкін әрекеттерді орындаған кезде электр құралын окшауланған беттерінен устаңыз. Егер кескіш керек-жарак немесе бекіткіштер жұмыс істеп түрған сымға тисе, электр құралының ашық металл бөлшектерін белсендіріп, пайдаланушыға ток соғуы мүмкін.

Узын бурғы кондырмаларын пайдалану үшін қауіпсіздік нусқаулары

Бурғы қондырмасының максимальдық жылдамдығынан жоғары жылдамдықта жұмыс істемеңіз. Жоғары жылдамдықтарда қондырма дайындамаға тимей бос айналса бүгіліп жеке жақақаттануға алып келуі мүмкін.
Эрдайым бурғылауды төмен жылдамдықта және қондырма ұшы дайындамаға тиіп түрган күйде бастаңыз. Жоғары жылдамдықтарда қондырма

дайындамаға тимей бос айналса бугіліп жеке жаракаттануға алып келуі мүмкін.

Кондырмага сай сызыкта басыңыз, тым қатты баспаңыз. Кондырмалар бугіліп сынуға немесе бақылау жоғалтуға және жеке жарақаттануға алып келуі мүмкін.

Косымша қауіпсіздік нүсқаулықтары

▶ Дайындаманы бекітіңіз. Кысу күралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр куралын жерге коюдан алдын оның токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр курал бақылауының жоғалтуына алып келуі мүмкін.
Сыналанса, электр куралын бірден сөндіріңіз. Тебуді тудыратын жоғары реактивті күштерден абай болыңыз. Электр курал егер электр куралы артық жуктелсе немесе өнделетін дайындамада қысылса ол сыналады.

▶ Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток согуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің кемегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланықыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа түйықталу қаупі туындайды.

▶ Пайдалану немесе тасымалдау кезінде электр курылғыны кұлыптан босату сақинасына қарсы ұстамаңыз. Құлыптан босату түймесін абайсызда тартып қалсаңыз, бекітпесі босап, электр кұрылғы зақымдалуы немесе жақақат алуыңыз мүмкін.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт және/немесе ауыр жақақаттануларға алып

келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Бул электр күралы бұрандаларды бұрап бекітуге және бұрап босатуға, сондай-ақ ағаш, металл, керамика мен пластик бойынша бұргғылауға арналған.

AdvancedImpact 18 аккумуляторлықдрель-шурул бұрауышы, сонымен қатар кірпіш, кірпіш қалау мен тас бойынша сокқымен бұрғылау үшін қолданылады.

Бейнеленген курамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай.

(1) Кулыптан босату сакинасы
(2) Күрал бекіткіші
(3) Айналу моментін алдын ала тандауға арналған реттегіш сақина

(4) Жумыс режимдерін ауыстырып-қосқыш
(5) Онга айналу бағытының индикаторы
(6) Солга айналу бағытының индикаторы
(7) Электрондык айналу бағытының ауыстырып- қосқышы
(8) Аккумуляторды босату түймесі ^A)
(9) Аккумулятор ^4
(10) Тутка (беті окшауланған)
(11) Магниттік бит ұстағышы
(12) Шам
(13) Аккумулятор заряды деңгейінің индикаторы
(14) Ажыраткыш
(15) Магнит калпағы
(16) Буранда устағыш
(17) Бурыштык саптама ^A)
(18) Бүрғылау патронының саптамасы ^A)
(19) Эксцентриктік саптама ^4
(20) Бурауш бит ^4
(21) Эмбебап бит устағышы ^A)

A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Аккумуляторлықдрель-шуруп бурауыш AdvancedDrill 18 AdvancedImpact 18
Өнім нөмірі		3 603 JB5 0.. 3 603 JB5 1..
Номиналды кернеу В = 18 18
Бос жүріс күйіндегі айналу жилігі ^A)
– Бұрандалар (1-бурау деңгейі) мин	^-1	0-430 0-450
– Бұргғылау/сокқымен бұргғылау (2-бурау деңгейі)	мин ^-1	0-1350 0-1500
Соққы саны ^A)	мин ^-1	– 0-22500
ISO 5393 стандарты бойынша қатты/ жұмсақ материалдарды бұрал бекіту кезіндегі макс. айналу моменті ^A)	Нм 36/24 36/22
Макс. айналу моменті ^A)	Нм 42 39
Макс. бұргғы диаметрі
– Кірпіш қалау мм – 11
– Болат мм 13 13
– Ағаш мм 35 35
Құрал бекіткіші 1,5-13	1,5-13
Бұрандалардың макс. диаметрі	мм 10 10
Салмағы ЕРТА-Procedure 01:2014 құжатына сай ^B)	кг	1,3 (1.5 A-caf)-1,6 (6.0 A-caf)	1,4 (1.5 A-caf)-1,7 (6.0 A-caf)
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C	0 ... +35	0 ... +35

Аккумуляторлықдрель-шуруп бурауыш AdvancedDrill 18 AdvancedImpact 18

Жумыс кезіндегі ^1 және сақтау кезіндегіруқсат етілген қоршаған ортатемпературасы

°C -20 ... +50 -20 ... +50

¥сынылатын аккумуляторлар PBA 18V...W-. PBA 18V...W-.

¥сынылатын зарядтағыш құрылғылар ^D)

AL 18... AL 18...

A) 20–25°C температурасында PBA 18V 2.5Ah W-B аккумуляторымен элшенеді.
В) пайдаланған аккумуляторға байланысты
C) <0 °C температураларында куаты шектелген
D) Мына зарядтағыш құрылғылар РВА аккумуляторымен үйлесімді емес: AL 1814 CV, AL 1820 CV, AL 1860 CV

EN 62841-2-1 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген дыбыстық крысым деңгейі әдette 70 дБ(А) шамасынан кем болады. Шуыл деңгейі жұмыс барысында белгіленген шамалардан артық болуы мүмкін. Купак қорғанысын тағыңыз!

Жалпы діріл мәндері ah (үш бағыттың векторлық қосындысы) және К дәлсіздігі EN 62841-2-1, EN 62841-2-2 бойынша анықталған:

Металды бүрғылау: a_h < 2,5 м/с², K = 1,5 м/с²; Бұрап бекіту: a_h < 2,5 м/с², K = 1,5 м/с².

AdvancedImpact 18

Шуыл эмиссиясының көрсеткіштері сәйкесінше аныкталады EN 62841-2-1.

А мәні бойынша есептелген электр құралының шуыл деңгейі әдette келесідей болады: дыбыстық қысым деңгейі 85 дБ(А); Дыбыстық қуат деңгейі 96 дБ(А). К дәлсіздігі = 5 дБ.

Купакты корғау құралдарын кийіңіз!

Жалпы діріл мәндері ah (үш бағыттың векторлық қосындысы) және К дәлсіздігі EN 62841-2-1,

EN 62841-2-2 бойынша аныкталған:

Металды бурфылау: a_0<2,5 m/c^2 , K=1,5 m/c^2 ;

Буран бекиту: a_h<2,5 m/c^2, K=1,5 m/c^2 ;

Бетонды урып бүрғылау: a_h=19 , K=1,5 м/с².

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр куралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз кутумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл букіл жұмыс уақыты үшін тербелу және шуыл шығаруды катты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру кажет. Бүл

дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Жинау

▶ Тек техникалық мәліметтерде жазылған зарядтағыш құрылғыларды пайдаланыңыз. Тек қана мүндай зарядтағыш құрылғылар электр құралыңызда пайдаланылатын литий-иондық аккумулятормен үйлесімді.

Нускау: аккумулятор ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан алдын толық зарядтаңыз.

Литий-иондык аккумуляторды пайдалану мерзімін кыскартусыз кез келген уакытта зарядтауға болады. Зарядтау процесін үзу аккумулятордың зақымдалуына әкөлемейді.

Литий-иондык аккумулятор "Electronic Cell Protection (ECP)" (электрондык элементтерді корғау) арқылы терең заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа қозғалмайды.

Электр куралы автоматты ошкеннен соң қосқыш/өшіргішті енді басушы болмаңыз. Әйтпесе аккумулятор зақымдануы мүмкін.

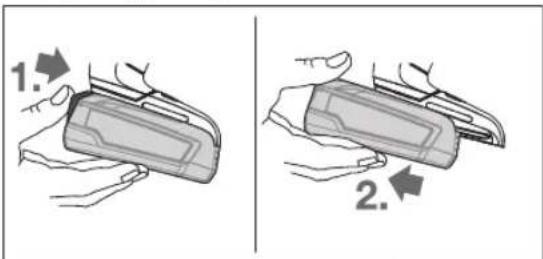

Аккумуляторды шешу

1. 2.

Аккумуляторды алу ушін аккумуляторды босату түймесін басып, электр куралынан тартып шығарыңыз. Осы кезде күш салмаңыз.

148 | Казак

Аккумулятордың зарядталу күйі индикаторы

Аккумуляторды зарядтау күйінің индикаторы (13)бірнеше секунд жартылай немесе толық басылған қосқыш/өшіргіш (14)күйінде аккумулятордың зарядталғанын көрсетеді және 3 жасыл жарық диодын қамтиды.

Жарыкдиоды Куаты

Уздіксіз жарык 3 х жасыл ≥ 66 %

Уздіксіз жарык 2 х жасыл 33 – 66 %

Уздіксіз жарык 1 х жасыл 11 – 33 %

ақырын жыпылықтау 1 х жасыл ≤ 10 %

Аккумулятор температурасы -30 және +65 °С аралығындағы жұмыс температурасынан тыс болса және/немесе артық жуктеу қорғанысы іске қосылса, аккумулятор зарядының деңгейі индикаторының 3 жарық диоды жылдам жыпылықтайды.

Жумыс куралын ауыстыру

Енгізу құралын енгізу (А суретін қараңыз)

Алмалы-салмалы аспапты тірелгенше патронға (2) салыңыз. Алмалы-салмалы аспап ондағы магнит ұстағышта тұрады.

Алмалы-салмалы аспапты шығарыңыз

Алмалы-салмалы аспапты устағыштан (2) шығарыңыз.

Тіркемені бекіту (В суретін қараңыз)

Алмалы-салмалы аспапты шығарыңыз.

Кондырманы күрал ұстағышқа (2) салыңыз. Кондырма естіліп салынады.

Кондырманы тартып, беріктігін тексеріңіз.

Алмалы-салмалы аспапты кондырмаға салыңыз (С суретін қараңыз)

Алмалы-салмалы аспапты соцына дейін салыңыз.

Алмалы-салмалы аспап кондырмадағы магнит арқылы ұсталады.

Буранда устағыш (D суретін қараңыз)

Буранда устағыш (16) арқылы бурандалар тұрақты күйге орнатылады, осылайша олар қондырмага берік бекітіледі.

Алмалы-салмалы аспапты шығарыңыз.

Буранданы буранда устағышка (2) сырт етіп бекітілгенше итеріңіз. Магнит қакпақты (15) электр құрылғы бағытына қарай толықтай басыңыз.

Содан кейін бурауышты (20) буранда устағышка (16)

орнатып, магнит қақпақты алға қарай бұрау биттерінен тартыңыз.

Буранданы бурау битіне салыңыз.

Бүргылау патронының қондырмасы (Е суретін қараңыз)

Бурғы патронының кондырмасын (18) айналдыру бағыты бойынша ① алмалы-салмалы аспап салынғанша ашыңыз. Алмалы-салмалы аспапты орнатыңыз.

Бүрғылау патронының қондырмасын (18) айналдыру бағыты бойынша ② қолмен бұраңыз. Бүрғылау патроны автоматты түрде бекітіледі.

Кондырманы бурау (F суретін караңыз)

Электр кұрылғыдан босату сақинасын (1) тартып шығарып, кондырманы кұрал ұстағыштан (2) алыңыз.

Кондырманы керекті куйге бұрап сосын қайта салып қойыңыз.

Кондырманы тартып, беріктігін тексеріңіз.

Кондырманы шешу (G суретін караңыз)

Алмалы-салмалы аспапты шығарыңыз.

Электр кұрылғыдан босату сақинасын (1) тартып шығарып, кондырманы кұрал ұстағыштан (2) алыңыз.

Кондырмаларды комбинациялау (Н суретін караңыз)

Алмалы-салмалы аспапты шығарыңыз.

Аспирациялық келте құбырды (17) тию қорғанысына (2) қойыңыз.

Беріктігін бұрыш қондырмасын (17) тартып тексеріңіз.

Бүргылау патронының кондырмасын (18) бұрыш кондырмасына (17) салыңыз.

Бүрғылау патроны қондырмасының (18) беріктігін бекітпесін тартып тексеріңіз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін.

Кейбір шаң түрлері, әсіресе емен және шамшат ағашыныңшаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандармен өнделуі керек.

– Жумыс орнының жақсы желдетілуіне көз жеткізіңіз.

– P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

Пайдалануға ендіру

Зарядталған аккумуляторды (9) электр құрылғының ұшына артына, аккумулятор берік құлыпталғанша салыңыз.

Айналу бағытын орнату

Электрондык бурмалы ауыстырып-коскыш (7) аркылы электр кұрылғының айналу бағытын өзгерте аласыз.

Дегенмен косу/өшіру ауыстырып-коскышы (14) косылып түрса, бүл мүмкін емес.

Сағат тілі бағыты бойынша айналуды реттеу (І суретін караңыз)

Бурандаларды бурғылау және бұрап бекіту үшін электрондық бұрмалы ауыстырып-қосқышты (7) төмен басыңыз.

Сағат тілі бағытымен айналдыру индикаторы (5) қосу/өшіру ауыстырып-қосқышын қосқан кезде (14), бағытты кері бұру қосқышын (7) қосқанда және қозғалтқыш жұмыс істеп түрғанда жанады.

Сағат тіліне қарсы бағытта айналуды орнату (J суретін қараңыз)

Бурандалар мен сомындарды бурап босату үшін электрондык бұрмалы ауыстырып-қосқышты (7) басыңыз.

Сағат тіліне қарсы бағытта бурау индикаторы (6) қосу/өшіру ауыстырып-қосқышы (14) іске қосылғанда, кері буру қосқышы (7) қосулы болып, қозғалтқыш жұмыс істеп түрғанда жанады.

Айналдыру моментін алдын ала реттеу сақинасының (3) қажет айналдыру моментін 20 қадаммен тандауға болады. Дұрыс орнатқанда жұмыс құралы бұранда материалымен біртегіс бұрап бекітіле сала немесе орнатылған айналдыру моментіне жете сала токтайды. күйінде бекіту тіркесуї, мысалы, бұргғылау үшін өшіріледі. Шуруптарды бұрап алу кезінде жоғарырақ параметрді тандаңыз немесе қажет болса, белгіні орнатыңыз

Пайдалану түрін орнату (К суретін қараңыз)

▶ Айналдыру бағытының ауыстырып-қосқышын (4) тек электр күралы токтаған соң іске қосыңыз.

Беріліс ауыстырып-қосқышы (4) арқылы 2 айналу жиілігінің диапазонын тандауға болады.

Жумыс режиміндегі бурандалар (1-бекіту кезені):

Төмен айналымдар саны; үлкен бұргылау диаметрімен бұрау немесе жұмыс істеу үшін.

Бурғылау/сокқылы бурғылау (2-бекіту кезеңі):

Жоғары айналымдар саны; кіші бұрғылау диаметрімен жұмыс істеу үшін.

Буранданы бурау

Бурау моментін алдын ала тандау бурама реттегішін (3) керекті бурау моментіне реттеніз.

Жумыс турлері ауыстырып-коскышын (4) "Бурау" белгісіне реттеңіз.

Бурғылау

Бурау моментін алдын ала реттеу бурама реттегішін (3) "МАКС" белгісіне орнатыңыз.

Жумыс турлерін ауыстырып-коскышты (4) "Бүргылау" белгісіне реттеңіз.

Бурғылау әсері (AdvancedImpact 18)

Бурау моментін алдын ала реттеу бурама реттегішін (3) "МАКС" белгісіне орнатыңыз.

Жумыс турлерін ауыстырып-қосқышты (4) "Бүргғылау" белгісіне реттеңіз.

Ауыстырып-коскыш

Шам (12) косу/өшіру ауыстырып-қосқышын (14) сәл немесе толық басқанда жанып, жарықтығы төмен жұмыс аймағын жарықтандыруға мүмкіндік береді.

Электр құралды өшіру үшін қосқышты/өшіргішті (14) жіберіңіз.

Айналу моментін орнату

Коскышты/өшіргішті (14) басу кушін өзгерте отырып, косылған құралдың айналымдар санын біртіндеп реттеуге болады.

Коскышты/өшіргішті (14) жай басқанда, электр құрал төменірек айналымдар санымен жұмыс істейді. Басу құші күшейгенде айналу саны артады.

Ажыраткыш (14) басылмаған кезде, бұрғылау шпинделі мен құрал бекіткіші (2) бұғатталады.

Бул аккумулятор (9) заряды таусылғанда да бұрандаларды бұрап кіргізуге немесе электр құралын бұрауыш ретінде пайдалануға мүмкіндік береді.

Артык жуктемеден жылу корфанышы

Тағайындалуына сәйкес пайдалансаңыз, электр құралы артық жуктелмейді. Асқын жуктелгенде немесе аккумулятор температурасы үйғарынды мөлшерден асып кетсе, электроника электр құралын тиісті температура аймағына қайту үшін автоматты өшіреді.

Аккумулятор зарядының 3 жарық,диодты индикаторы (13) мен шам (12) мына жағдайларда жылдам жыпылыктайды: акумулятор температурасы –20 және +50°C аралығынан асса немесе артық жуктемеден қорғау жүйесі іске қосылса.

Электр құралды шурупқа тек өшірілген күйде қойыңыз. Айналып жатқан жұмыс құралдары сырғып кетуі мүмкін.

Егер электр куралы электростатикалы ретте зарядталса, орнатылған электроника электр куралын өшіреді. Электр куралын қайта іске қосу үшін қосу/өшіру ауыстырып-қосқышын (14) қайта басыңыз.

Белгілі шарттарда қатты электромагнитті өрістер электр құралына әсер етіп токтатуы мүмкін. Өшірген соң электр құралды қайта іске қосу үшін қосу/өшіру ауыстырып-қосқышын (14) басып, электр құралын қайта іске қосыңыз.

¥сыныстар

Улкен шуруптарды катты материалдарға бұрап бекіту алдында шуруптардың ұзындығының шамамен 2/3 ішкі

150|Қазақ

Ескертпе: электр күралына кішкентай металл бөлшектердің кіріп кетуіне жол берменіз.

Электр құралмен ұзак жұмыс істегеннен кейін салқындату үшін 3 минутқа ең жоғары айналымдар санына қосу керек.

Аккумуляторды оңтайлы пайдалану туралы нүсқаулар

Аккумуляторды сўбықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек – 20° - 50°C температура аукымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Пайдалану мерзімінің айтарлықтай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды кайта өндеу туралы нүсқауларды орынданыз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Аккумуляторды электр күралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр күралды тасымалдау және сақтау кезінде шығарыңыз.

Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және аскын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бул туралы ақпарат берілуі тиіс.

Энімдерді сату процесінің аасында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;

– Сауда бөлмелеріндегі өнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мумкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;

– Сатушки осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALЫ ақпаратты сатып алушыға беруге міндетті;

- Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жәндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкған жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

- механикалық закымдардың жоктығы;

– пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
– пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоқтығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

• форс-мажор жағдайларына байланысты кез келген сынықтар;
• барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыті тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, рүқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскненен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіNDERінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Бул литий-иондык аккумуляторлар кауіпті тауарларға койылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші тулғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қөзғалмайтындай ораңыз. Қажет болса, қосымша үлттық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр куралдарды және аккумуляторларды/ батареяларды үй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз электр күралдары және Еуропа 2006/66/EC ережесі бойынша

закымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау беліміндегі нүсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет 151).

Română
