PLT 4002 - Қайта зарядталатын батарея HILTI - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Қайта зарядталатын литий-ионды батарея
Бренд	Hilti
Модель	PLT 4002
Атаулы кернеу	21,6 В
Элемент түрі	Литий-ионды (Li-Ion)
Жұмыс температурасы	-17 °C пен 60 °C аралығы
Сақтау температурасы	-20 °C пен 40 °C аралығы
Күй көрсеткіші	4 жасыл жарықдиод (заряд деңгейі)
Салмағы (шамамен)	Шамамен 0,5 кг
Өлшемдері (ұзындығы x ені x биіктігі)	Хабарланбаған
Зарядтау құрылғысының үйлесімділігі	Hilti C 6-22 және C 8-22 зарядтағыштары
Қорғау	Қысқа тұйықталудан, қызып кетуден, терең разрядтан
Күтім	Құрғақ щеткамен тазалаңыз, ылғалдан аулақ болыңыз
Қайта өңдеу	Тұрмыстық қоқысқа тастамаңыз, Hilti дүкеніне тапсырыңыз
Кепілдік	Hilti сатудан кейінгі қызметіне хабарласыңыз

Жиі қойылатын сұрақтар - PLT 4002 HILTI

PLT 4002 батареясының күйін қалай тексеруге болады?

Құлыпты ашу түймесін 3 секундтан артық басып тұрыңыз. Жарықдиодтар күйді көрсетеді: тұрақты жасыл = жарамды, жыпылықтайтын сары = қате, тұрақты қызыл = сыйымдылық <50% немесе қызмет мерзімі аяқталған.

PLT 4002 батареясына қандай зарядтағыштар сәйкес келеді?

Тек 21,6 В Li-Ion аккумуляторларға арналған Hilti C 6-22 немесе C 8-22 зарядтағыштарын пайдаланыңыз.

Батареяның жұмыс температурасының диапазоны қандай?

Батарея -17 °C пен 60 °C аралығында жұмыс істейді. Сақтау -20 °C пен 40 °C аралығында болуы керек.

Батарея тым ысып кетсе не істеу керек?

Қол тигізгенде тым ыстық болса, оны қауіпсіз, жанбайтын жерге қойып, салқындатыңыз. 1 сағаттан кейін әлі де ыстық болса, Hilti сатудан кейінгі қызметіне хабарласыңыз.

PLT 4002 батареясын қалай тазалау керек?

Жұмсақ және құрғақ щеткамен немесе құрғақ шүберекпен тазалаңыз. Ылғалдан және силикон негізіндегі тазалағыштардан аулақ болыңыз.

Батареяны басқа брендтердің құралдарымен пайдалана аламын ба?

Жоқ, өрт немесе істен шығу қаупін болдырмау үшін тек үйлесімді 21,6 В Hilti құралдарымен пайдаланыңыз.

Аккумулятордың жарықдиодтарын қалай түсіндіруге болады?

4 жарықдиод заряд деңгейін көрсетеді: 1 жыпылықтайтын = ≤20%, 1 тұрақты+1 жыпылықтайтын = 21-40%, т.б. Барлығы тұрақты = ≥80%, ешқайсысы = заряд аяқталды. Жыпылықтайтын сары = термиялық үзіліс, жыпылықтайтын қызыл = батарея бұғатталған.

Батареядан сұйықтық ағып кетсе не істеу керек?

Кез келген жанасудан аулақ болыңыз, қолғап пен көзілдірік киіңіз. Батареяны құрғақ құмы бар жанбайтын контейнерге салып, Hilti сатудан кейінгі қызметіне хабарласыңыз.

Батареяны зарядтағышта сақтай аламын ба?

Жоқ, зарядтаудан кейін батареяны әрдайым зарядтағыштан алыңыз. Оны құрғақ және салқын, күн сәулесінен қорғалған жерде сақтаңыз.

PLT 4002 батареясын қалай қайта өңдеуге болады?

Оны тұрмыстық қоқысқа тастамаңыз. Hilti дүкеніне немесе уәкілетті жинау компаниясына тапсырыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PLT 4002 HILTI

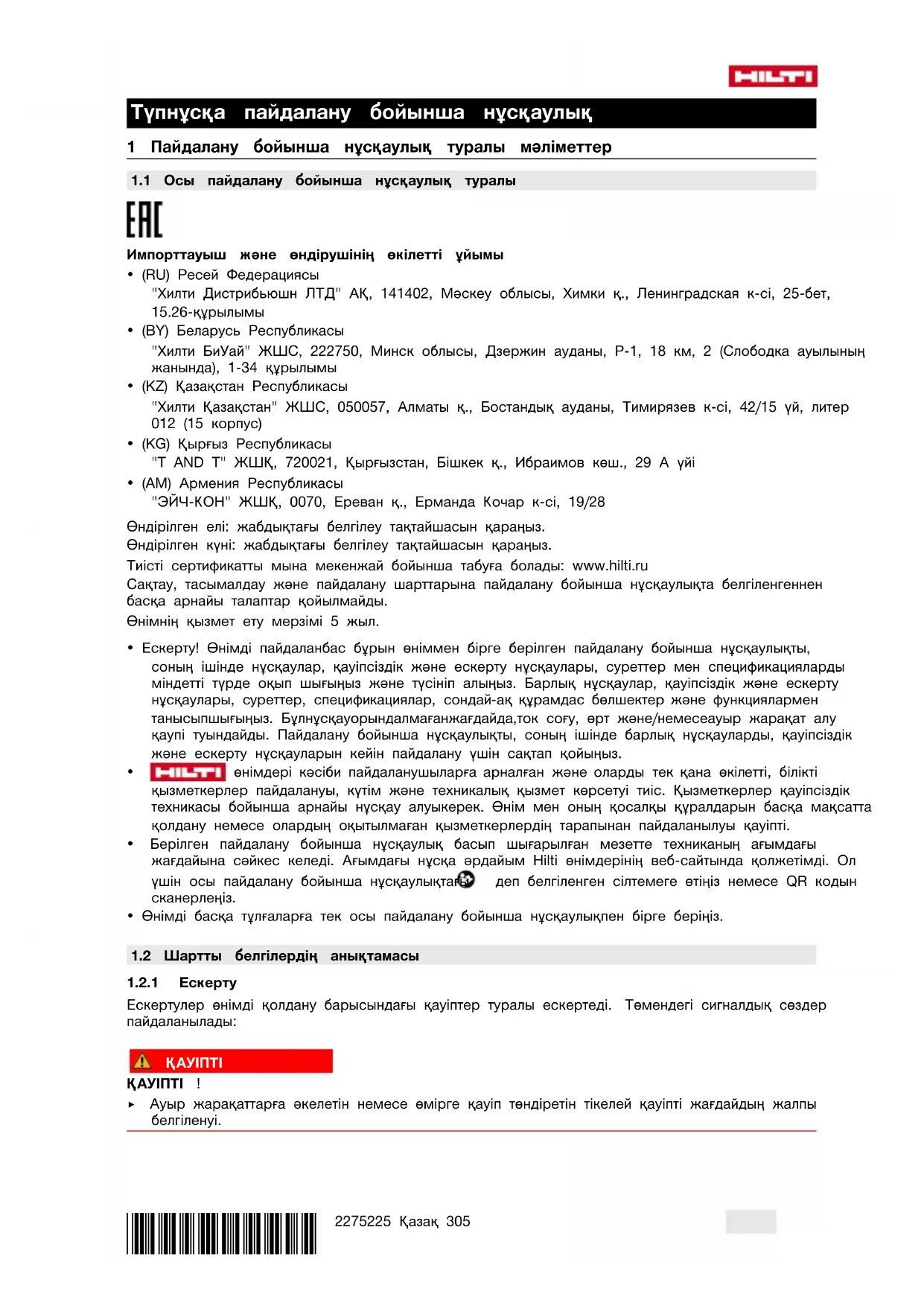

Тупнуска пайдалану бойынша нускаулык

1 Пайдалану бойынша нүсқаулық туралы мәліметтер

1.1 Осы пайдалану бойынша нускаулық туралы

EAC

Импорттауыш және өндірушінің өкілетті үйымы

• (RU) Ресей Федерациясы
"Хилти Дистрибьюшн ЛТД" АК, 141402, Мәскеу облысы, Химки к., Ленинградская к-сі, 25-бет, 15.26-құрылымы
• (BY) Беларусь Республикасы
"Хилти БиУай" ЖШС, 222750, Минск облысы, Дзержин ауданы, Р-1, 18 км, 2 (Слободка ауылының жанында), 1-34 кұрылымы
• (KZ) Казақстан Республикасы
"Хилти Казақстан" ЖШС, 050057, Алматы к., Бостандық ауданы, Тимирязев к-сі, 42/15 үй, литер 012 (15 корпус)
• (KG) Кырғыз Республикасы
"T AND T" ЖШК, 720021, Кырғызстан, Бішкек к., Ибраимов көш., 29 А үйі
• (АМ) Армения Республикасы
"ЭЙЧ-КОН" ЖШК, 0070, Ереван к., Ерманда Кочар к-сі, 19/28

Өндірілген елі: жабдыктағы белгілеу тактайшасын караңыз.

Өндірілген күні: жабдықтағы белгілеу тактайшасын қараңыз.

Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru

Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.

Өнімнің қызмет ету мерзімі 5 жыл.

- Ескерту! Өнімді пайдаланбас бұрын өніммен бірге берілген пайдалану бойынша нұсқаулықты, соның ішінде нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер мен спецификацияларды міндетті түрде окып шығыңыз және түсініп алыңыз. Барлық нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер, спецификациялар, сондай-ак құрамдас бөлшектер және функциялармен танысыпшығыңыз. Бүлнұсқауорындалмағанжағдайда,ток соғу, өрт және/немесеауыр жаракат алу қаупі туындайды. Пайдалану бойынша нұсқаулықты, соның ішінде барлық нұсқауларды, қауіпсіздік және ескерту нұсқауларын кейін пайдалану үшін сақтап қойыңыз.

- HILTI өнімдері көсіби пайдаланушыларға арналған және оларды тек қана өкілетті, білікті қызметкерлер пайдалануы, күтім және техникалық қызмет көрсетуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуыкерек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқытылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті.

- Берілген пайдалану бойынша нүсқаулық, басып шығарылған мезетте техниканың ағымдағы жағдайына сәйкес келеді. Ағымдағы нүсқа әрдайым Hilti өнімдерінің веб-сайтында қолжетімді. Ол үшін осы пайдалану бойынша нүсқаулықтағы деп белгіленген сілтемеге өтіңіз немесе QR кодын сканерлеңіз.

- Өнімді баска түлғаларға тек осы пайдалану бойынша нүсқаулықпен бірге беріңіз.

1.2 Шартты белгілердің анықтамасы

1.2.1 Ескерту

Ескертулер өнімді қолдану барысындағы қауінтер туралы ескертеді. Төмендегі сигналдық сөздер пайдаланылады:

ΚΑΥΙΠΤΙ

ΚΑΥΙΠΤΙ !

- Ауыр жаракаттарға әкелетін немесе өмірге қауіп төндіретін тікелей қауіпті жағдайдың жалпы белгіленуі.

ECKEPTY

ECKEPTY !

▶ Ауыр жаракаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

АБАЙЛАНЫЗ

АБАЙЛАНЫЗ !

Жаракат алуға немесе мүліктің зақымдалуына әкелуі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

1.2.2 Пайдалану бойынша нускаулыктағы белгілер

Бүл пайдалану бойынша нүсқаулықта төмендегі белгілер пайдаланылады:

Пайдалану бойынша нүсқаулықты ұстану

Аспапты пайдалану бойынша нүсқаулар және басқа пайдалы ақпарат

Қайта пайдалануға болатын материалдармен жұмыс істеу

Электр аспаптарды және аккумуляторларды тұрмыстық қоқыска тастамаңыз

Hilti зарядтағыш құрылғысы

1.2.3 Суреттердегі белгілер

Суреттерде төмендегі белгілер қолданылады:

Бул сандар осы пайдалану бойынша нүсқаулықтың басындағы тиісті суретке сәйкес келеді.

3

Нөмірлеу суреттегі жұмыс қадамдарының реттілігін білдіреді және мәтіндегі жұмыс қадамдарынан өзгешеленуі мүмкін.

Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің нөмірлеріне сілтейді.

Аталмыш белгілер өнімді қолдану барысында айрықша назарыңызды аудартады.

1.3 Өнімге қатысты белгілер

1.3.1 Өнімдегі белгілер

Өнімде төмендегі белгілер пайдаланылуы мүмкін:

Энім iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды.

Кос окшаулау

Тек бөлмелердің ішінде қолдануға арналған

Туракты ток

Айнымалы ток

Өнім бар болған жағдайда, өнім АҚШ пен канадалық нарықтар үшін осы сертификаттау органдарында қолданыстағы стандарттарға сәйкес сертификатталады.

Өнім бар болған жағдайда, өнім АҚШ пен канадалық нарықтар үшін осы сертификаттау органдарында қолданыстағы стандарттарға сәйкес сертификатталады.

2.1 Қауіпсіздік бойынша жалпы нұсқаулар

⚠️ ЕСКЕРТУ Бүл электр құралына арналған барлық қауіпсіздік нұсқауларын, нұсқауларды, суреттердіжәне техникалықдеректердіоқып шығыңыз. Төмендеберілгеннұсқаулардыюрындамау электр тогының соғуына, өртке әкелуі мүмкін және/немесе ауыр жаракаттарды тудыруы мүмкін. Қауіпсіздік бойынша барлық нұсқауларды және жалпы нұсқауларды келесі пайдаланушы үшін сақтаңыз.

▶ Аталмыш өнімді дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдарға (соның ішінде балаларға) пайдалануға тыйым салынады.
▶ Балаларға өніммен ойнауға рүқсат берменіз.
Зарядтағыш құрылғыны оның ішіне салынған аккумулятор жерге түспейтіндей етіп монтажданыз.

2.2 Зарядтағыш құрылғыларға күтіммен қарау және оларды дұрыс пайдалану

Жаракаттардың алдын алу үшін зарядтағыш құрылғымен тек рұқсат етілген Hilti Li-Ion аккумуляторларын зарядтаңыз.
Зарядтағыш құрылғы үшін таза, салқын, құрғақ әрі қыраусыз орынды таңданыз.
- Аккумуляторды зарядтау кезінде зарядтағыш құрылғыдан жылуды кетіру үшін желдету саңылаулары бос болуы керек. Таза ауа ағыны жоқ жерде зарядтамаңыз.
- Өнімге муқият күтім көрсетіңіз. Бөліктердің, өнім ары қарай жұмыс істемейтіндей етіп сынбағанына немесе зақымдалмағанына көз жеткізіңіз. Бөліктер зақымдалған немесе сынған жағдайда, өнімді ары қарай пайдаланбас бұрын жөндетіңіз.
- Аспапты және сәйкес аккумуляторларды осы нұсқауларға сай және осы арнайы аспап түрі үшін жазылғандай қолданыңыз. Зарядтағыш құрылғыларды басқа мақсаттармен қолдану қауіпті жағдайларға әқелуі мүмкін.
- Аккумуляторды тек өндіруші ұсынған зарядтағыш құрылғылардың көмегімен зарядтаңыз. Зарядтағыш құрылғыны тиісті емес аккумулятор түрлерін зарядтау үшін қолданғанда өрт туындауы мүмкін.
Пайдаланылмайтын аккумуляторларды контактілердің тұйықталуының себебі болуы мүмкін скрепкалардан, тиындардан, кілттерден, инелерден, бұрандалардан және басқа металл заттардан ары ұстаңыз. Аккумулятор мен зарядтағыш контактілері арасындағы қысқа тұйықталу күйіктерге немесе түтануға өкелуі мүмкін.
- Аккумуляторды зарядтағыш құрылғының ішінде сақтамаңыз. Аккумуляторды зарядтағаннан кейін әрдайым зарядтағыш құрылғыдан шығарыңыз.

2.3 Аккумулятормен дұрыс жұмыс істеу және оны дұрыс пайдалану

▶ Литий-иондык, аккумуляторларды пайдалану және күту бойынша төмендегі қауіпсіздік шараларын орынданыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылысқа апарып соғуы мүмкін.
- Аккумуляторларды тек техникалық мінсіз күйінде қолданыңыз.
Закымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сүйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!
- Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!
- Аккумуляторларды белшектеуге, кысуға, 80°C (176°F) шамасынан жоғары температураға дейін кыздыруға және жағуға тыйым салынады.
Соккы тиген немесе баскаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.
▶ Еш жағдайда қайта өңделген немесе жөнделген аккумуляторларды пайдаланбаңыз.
Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.
- Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, ұшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылысқа апарып соғуы мүмкін.
Батарея полюсіне саусақпен, құралдармен, әшекеймен немесе басқа да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ мүлікке залал келтіруі және жаракат алуға әкелуі мүмкін.

HILTI

• Аккумуляторларды жаңбыр, ылғал мен сүйықтықтарда алшақ ұстаңыз. Еніп кеткен ылғал қыска түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.
• Тек осы аккумулятор түрі үшін кезделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мөліметтерге назар аударыңыз.
• Аккумуляторды жарылғыш орталарда пайдаланбаныз немесе сақтамаңыз.
  ▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып тұрса, бұл оның ақаулы екендігін білдіреді. Hilti қызмет көрсету орталығына жолығыңыз немесе «Қауіпсіздік және Hilti Li-Ion аккумуляторын пайдалану бойынша нұсқаулар» атты құжатты оқып шығыңыз.

Литий-иондык, аккумуляторларды тасымалдау, сақтау және пайдалану үшін қолданылатын арнайы директиваларды ескеріңіз.

Аталмыш пайдалану бойынша нүсқаулықтың соңындағы QR кодын сканерлеу арқылы табуға болатын Hilti Li-Ion аккумуляторларына арналған қауіпсіздік және пайдалану бойынша нүс-қауларды оқып шығыңыз.

3 Сипаттама

3.1 Өнімге шолу

① Аккумулятор
② Аккумулятордың күй индикаторы
③ Аккумуляторды босату түймесі
④ Зарядтағыш құрылғы жұмыс күйінің индикаторы
⑤ Кабырғаға монтаждау саңылаулары
⑥ Ауа шығару саңылауы
⑦ Aya kipici
⑧ Аккумуляторға арналған ұяшық

3.2 Маçсатына сай қолдану

Сипатталған өнім 21,6 В шамасындағы номиналды кернеуге ie Hilti Li-Ion аккумуляторларына арналған портативті зарядтағыш құрылғы болып табылады. Ол үлтық шығарылым нұсқасына қарай 100 - 127 В немесе 220 - 240 В айналмалы кернеумен розеткаларға жалғауға арналған.

Зарядтағыш құрылғыны жалпақ беттерге қоюға немесе қабырғаға монтаждауға болады.

• Аталмыш өнім үшін рүқсат етілген Hilti Li-Ion аккумуляторларын берілген тізімнен караңыз.
• Белгілі бір нарыктарда кейбір аккумуляторлар колжетімді емес.

Өнім туралы мәліметтер

Зарядтағыш құрылғы С 6-22 | С 8-22
Буын 01
Сериялық нөмір	1 - 999999999999

3.3 Зарядтағыш құрылғы жұмыс күйінің индикаторы

Күралдың бөлшектері	Сипаттамасы
Жарық диоды жасыл түспен жанады.	Зарядтағыш құрылғы жұмысқа дайын.
Жарық диоды жанбайды.	Зарядтағыш құрылғы жұмысқа дайын емес.

3.4 Зарядтау процесінің барысындағы Li-Ion аккумуляторларының индикаторлары

Erep Hilti Nuron Li-Ion аккумуляторы Hilti зарядтағыш құрылғысына жалғанған болса, аккумулятордың күй индикаторы заряд деңгейін және ыктимал қате туралы хабарларды көрсетеді.

Құралдың бөлшектері Сипаттамасы
Бір (1) жарық диоды жасыл түспен баяу жыпылықтайды	Аккумулятор зарядталуда, заряд деңгейі: ≤ 20%
Бір (1) жарық диоды жасыл түспен жанып түр, бір (1) жарық диоды жасыл түспен баяу жыпылықтап түр	Аккумулятор зарядталуда, заряд деңгейі: 21% және 40% аралығында
Екі (2) жарық диоды жасыл түспен жанып түр, бір (1) жарық диоды жасыл түспен баяу жыпылықтап түр	Аккумулятор зарядталуда, заряд деңгейі: 41% және 60% аралығында
Үш (3) жарық диоды жасыл түспен жанып түр, бір (1) жарық диоды жасыл түспен баяу жыпылықтап түр	Аккумулятор зарядталуда, заряд деңгейі: 61% және 80% аралығында
Төрт (4) жарық диоды жасыл түспен жанып түр	Аккумулятор зарядталуда, заряд деңгейі: ≥ 80%
Ешбір жарық диоды жанбай түр Аккумулятор	толық зарядталған, зарядтау процесі аяқталады.
Бір (1) жарық диоды сары түспен жылдам жыпылықтап түр, содан кейін бір немесе бірнеше жарық диоды жасыл түспен жанады	Зарядтау процесі токқтатылған. Аккумулятор рүқсат етілген температура диапазонынан тыс болуы ықтимал.Зарядтау процесі қажетті параметрлер қайтадан реттелгеннен кейін автоматты түрде жалғасады. Қажет болса, аккумуляторды ұсынылған зарядтау температурасына жеткізіңіз.
Бір (1) жарық диоды қызыл түспен жылдам жыпылықтайды	Li-lon аккумуляторы құлыптаулы және оны бұдан былай пайдалану мүмкін емес. Hilti қызмет көрсету орталығына хабарласыңыз.

3.5 Li-Ion аккумуляторы күйінің индикаторлары

Hilti компаниясы Li-Ion аккумуляторының күйін әр зарядтау процесінің алдында біліп алуға кеңес береді. Аккумулятордың күйін шақыру үшін аккумулятордың кұлыптан босату түймесін үш секундтан артық басып тұрыңыз. Жүйе кұлату, тесу, сыртқы жылудан зақым келтіру және т.с.с. қате қолданудан туындаған батареяның ақаулығын анықтамайды.

Құралдың бөлшектері Сипаттамасы
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды жасыл түспен тұрақты жанады.	Аккумуляторды ары қарай пайдалануға болады.
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды сарымұмкін болмады. Әрекетті қайталаңыз немесе түспен жылдам жыпылықтайды.	Аккумулятор қүйі туралы сұрауды орындау қайталаңыз немесе Hilti қызмет көрсету орталығына жолығыңыз.
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды қызыболса, бұл қалған аккумулятор қуатының 50% шамасынан төмен болғанын білдіреді. Жалғанған өнімді ары қарай пайдалану мұмкін болмаса, бұл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру керек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз.

3.6 Жеткізілім жинағы

Зарядтағыш құрылғы, пайдалану бойынша нұсқаулық.

Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group

4 Техникалық сипаттамалар

	C 6-22 C 8-22
EPTA Procedure 01 бойынша салмағбізі,84 кг(1,85 фунт)		1,45 кг(3,20 фунт)
Номиналды шығыс кернеу	10,8 В ... 21,6 В 10,8 В ... 21,6 В
Максималды шығыс куат	240 Вт 450 Вт
Сақтау температурасы	-20 °C ... 70 °C(-4 °F ... 158 °F)	-20 °C ... 70 °C(-4 °F ... 158 °F)
Жұмыс кезіндегі қоршаған орта температурасы	-17 °C ... 60 °C(1 °F ... 140 °F)	-17 °C ... 60 °C(1 °F ... 140 °F)

5 Кызмет көрсету

ECKEPTY

Зақымдалған кабельден қауіп бар! Егер жұмыс барысында желілік немесе ұзартқыш кабельге зақым тисе, өнім мен кабельді дереу желіден ажыратыңыз. Булінген жерлерге тименіз!

▶ Барлық жалғағыш сымдарды жүйелі түрде тексеріп тұрыңыз.
▶ Булінген үзартқыш кабельді алмастырыңыз.
▶ Кері жағдайда Hilti қызмет көрсету орталығына хабарласыңыз.

Эдette макс. өшіру тогы 30 мА шамасында болған кезде жылыстау тогынан қорғау автоматын (RCD) қолдану ұсынылады.

5.1 Зарядтағыш құрылғыны қосу және аккумуляторды зарядтау

ECKEPTY

Макулданбаған батареяларды зарядтау кезінде түындайтын жарылыс қаупі. Нәтижесінде пайдаланушы жаракат алуы және зарядтағыш құрылғы закымдалуы мүмкін.

▶ Кайта зарядтауға болмайтын батареяларды зарядтамаңыз.
Бул зарядтағыш құрылғы үшін тек Hilti мақұлдаған аккумуляторларды пайдаланыңыз.

АБАЙЛАНЫЗ

Ылғалдан немесе дымқылдан қысқа түйықталу Нәтижесінде өнімге зақым тиеді.

▶ Өнімді тек жабық жайларда пайдаланыңыз.
▶ Онімді ылғал мен дымқылдан алшақ жерде сақтаңыз.

1. Желілік кабель ашасын розеткаға салыңыз.

Жарык диоды жасыл туспен жанады.

1. Аккумуляторды аккумулятор интерфейсіне жалғаңыз.

1. Аккумулятор зарядталғаннан кейін, оны зарядтағыш құрылғыдан шығарыңыз.

6 Кутім және техникалық қызмет көрсету

ECKEPTY

Ток согу каупі бар! Желілік аша енгізіліп түрған кезде күтім және техникалық қызмет көрсету ауыр жаракаттарға және өртке апарып соғуы мүмкін.

▶ Кез келген күтім және техникалық қызмет көрсету жұмысын орындамас бұрын желілік ашаны әрдайым суырып алыңыз!

Аспапты күту

• Катты жабыскан кірді мұқият кетіріңіз.
• Желдету ойыктарын күрғақ қылшақпен жайлап тазалаңыз.
• Корпусты тек сөл суланған шүберекпен тазалаңыз. Ешкандай силикон қамтитын күтім құралдарын пайдаланбаңыз, өйткені олар пластмасса бөлшектерін зақымдауы мүмкін.

Техникалық қызмет көрсету

• Барлықкөзгекөрінетінбөлшектердезақымдардыңбар-жоғынжәнебасқаруэлементтерінің ақаусыз жұмысын жиі тексеріп тұрыңыз.
• Өнім зақымдалған және/немесе ақаулы болған жағдайда оны пайдаланушы болмаңыз. Бірден Hilti қызмет көрсету орталығына жөндетіңіз.
• Кутім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды орнатып, жұмысын тексеріңіз.

Қауіпсіз қолдану үшін тек түпнұсқа қосалқы бөлшектер мен жұмсалатын материалдарды қолданыңыз. Біз рүқсат еткен қосалқы бөлшектер, шығын материалдары мен өнімге арналған керекжарактар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group.

6.1 Желілік кабельді ауыстыру

ΚΑΥΙΠΤΙ

- Өнімді тек өкілетті, білікті қызметкерлер күтуі және жәндеуі мүмкін! Қызметкерлер қауіпсіздк техникасы бойынша арнайы нұсқау алуы тиіс.

Желілік кабель закымдалған болса, оны ауыстыру керек.

Электрлік қауіпсіздік бойынша жергілікті талаптарды орынданыз.

1. Зарядтағыш құрылғының желілік кабель ашасын розеткадан шығарыңыз.
2. Резенке тіректі қақпақтан тартып шығарыңыз және ішіндегі бекіткіш бұранданы бөлшектеңіз.

Материал

Torx® гайка бурауышы Т10

1. Какпакты ашыңыз.
2. Желілік кабельдің қалай өткізілгенін есте сақтау үшін фотосурет немесе сызба жасаңыз.

3. Сымды босату ўшін қыскыштардың бірін оймакілтекті гайка бұраушымен абайлап қысыңыз. Сымды қыскыштан тартып алыңыз. Әрекетті екінші сымға қайталаңыз және содан кейін бұзылған желілік кабельді алып тастаңыз.

4. Жаңа желілік кабельді орнатыңыз. Бір қыскышты оймакілтекті гайка бураушымен қысып, сымды қыскышка кіргізіңіз. Қыскышты босатып, сымның берік орнатылғанын тексеріңіз. Әрекетті екінші сымға қайталаңыз.

Материал

Желілік кабель С 6-22

2289588 (EU, 220-240V)

2289589 (US, 110-120V)

2289910 (GB, 220-240V)

2300624 (GB, 100-120V)

2289911 (KR, 220-240V)

2289912 (RU, 220-240V)

2289914 (JP, TW, 100-120V)

2289915 (AUS 220-240V)

2300625 (CH, 220-240V)

Желілік кабель С 8-22

2289589 (US, 110-120V)

2289910 (GB, 220-240V)

2300624 (GB, 100-120V)

2289912 (EU, KR, RU, 220-240V)

2289913 (BR, 220-240V)

2289914 (JP, TW, 100-120V)

2289915 (AUS 220-240V)

2289917 (ARG, 220-240V)

2300625 (CH, 220-240V)

Зарядтағыш құрылғыңз үшін жарамды желілік кабельді осы кестеден таңдаңыз немесе Hilti қызмет көрсету орталығына жолығыңз.

1. Желілік кабельді алмастыру алдында кабель бағыттауышында өткізілгендей өткізіңіз. Алдын ала жасалған фотосуретті немесе сызбаны анықтама ретінде қолданыңыз.
2. Какпакты жауып, бекіткіш буранданы кайта бекітініз.
3. Резенке тіректі қайтадан қақпакқа енгізіңіз.
4. Желілік кабель ашасын қайтадан розеткаға салып, зарядтағыш құрылғының ақаусыз жұмыс істеп түрганын тексеріңіз.

Жарык диоды жанып түр: Зарядтағыш құрылғы ақаусыз жұмыс істеп түр.
Жарык диоды жанбай түр: Зарядтағыш құрылғы ақаусыз жұмыс істемей түр.

▶ Hilti кызмет көрсету орталығына хабарласыңыз.

7 Тасымалдау және сақтау

Тасымалдау

▶ Тасымалдау кезінде өнімнің берік бекітілгеніне көз жеткізіңіз.
▶ Әр тасымалдағаннан кейін кезге көрінетін барлық бөліктерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын тексеріп тұрыңыз.

Сақтау

▶ Аталмыш өнімді өрдайым желілік ашасын ажыратып сақтаңыз.
Аталмыш өнімді күрғақ күйінде және балалар мен рүқсаты жок адамдардың қолы жетпейтін жерде сақтаңыз.
▶ Узак, уакыт сақтағаннан кейін көзге көрінетін барлық бөліктерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын тексеріп шығыңыз.

8 Акаулыктардағы көмек

Бул кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз.

Ақаулық ыктимал себеп	Шешім
Жарық диоды жанбайды. Желілік аша жалғанбаған. ► Желілік кабель ашасын розеткаға салыңыз.
			Желілік кабель бұзылған. ► Желілік кабельді ауыстыры-ңыз. ⚫11

9 Кэдеге жарату

Hilti аспаптары қайта өндеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өндеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.

Электр куралдарды, электрондык курылғылар мен аккумуляторларды түрмыстык қоқыспен бірге тастамаңыз!

10 FCC / IC декларациясы

Аталмыш аспап FCC ережелерінің 15-беліміне және ІС ережелерінің RSS-210 беліміне сәйкес келеді. Жұмыс істеу үшін төмендегі екі шарт орындалуы тиіс:

1. Аталмыш аспап ешкандай зиянды кедергілер тудырмайды.
2. Аталмыш аспап кез келген кедергілерді, әсіресе, қалаулы жұмыска кедергі келтіре алатын кедергілерді қабылдауы тиіс.

11 Өндіруші кепілдігі

- Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті Hilti серіктесіне жолығыңыз.

12 Косымша акпарат

C 6-22 (01)

RoHS (зиянды заттектердің пайдаланылуын шектеу директивасы)

Бул кесте Кытай нарығына қолданылады.

用物質含有情況標示聲明書

Бул кесте Тайвань нарығына қолданылады.

C 8-22 (01)

RoHS (зиянды заттектердің пайдаланылуын шектеу директивасы)

Бул кесте Кытай нарығына қолданылады.

用物質含有情況標示聲明書

Бул кесте Тайвань нарығына қолданылады.

13 Hilti литий-иондык аккумуляторлары

Қауіпсіздік және қолдану бойынша нұсқаулар

Осы кужаттамада «аккумулятор» термині бірнеше Li-Ion элементтерін байланыстыратын қайта зарядтауға болатын Hilti Li-Ion аккумуляторларына қолданылады. Олар Hilti электр кұралдарына арналған және тек осы кұралдармен бірге пайдаланылуы тиіс. Тек түпнұсқа Hilti аккумуляторларын қолданыңыз!

Сипаттама

Hilti аккумуляторлары элементтерді баскару және элементтерді қорғау жүйелерімен жабдықталған.

Аккумуляторлар арнайы жоғары энергия тығыздығын мүмкін ететін литий-иондық жинаушы материалдарды қамтитын элементтерден тұрады. Литий-иондық элементтер өте төмен жад әсеріне ie, алайда күш әсеріне, қатты заряд таусылуына немесе жоғары температураларға өте сезімтал болып табылады.

Hilti аккумуляторлары ўшін рүксат етілген өнімдерді Hilti Store дүкенінде немесе мына сайтта табуға болады: www.hilti.group

Қауіпсіздік

• Литий-иондык, аккумуляторларды пайдалану және күту бойынша теменdegі қауіпсіздік шараларын орындаңыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылыска апарып соғуы мүмкін.
• Зақымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сүйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!
• Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!

HILTI

• Аккумуляторларды бөлшектеуге, кысуға, 80°C-тан жоғары температурага дейін кыздыруга және жағуға тыйым салынады.
  Соккы тиген немесе баскаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.
  ▶ Еш жағдайда қайта өнделген немесе жөнделген аккумуляторларды пайдаланбаңыз.
  ▶ Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.
• Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, үшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.
  Батарея полюсіне саусақпен, құралдармен, өшекеймен немесе басқа да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ, мүлікке залал келтіруі және жаракат алуға әкелуі мүмкін.
• Аккумуляторларды жаңбыр, ылғал мен сүйықтықтарда алшак ұстаңыз. Еніп кеткен ылғал қыска түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.
• Тек осы аккумулятор түрі үшін көзделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мәліметтерге назар аударыңыз.
• Аккумуляторды жарылғыш орталарда пайдаланбаңыз немесе сақтамаңыз.
  ▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып түрса, бұл оның ақаулы екендігін білдіреді. Аккумулятор өртенген жағдайдағы шаралар бөліміндегі нұсқауларға сәйкес әрекет етіңіз.

Аккумуляторлар зақымдалған жағдайдағы әрекеттер

• Аккумулятор зақымдалған жағдайда, әрдайым Hilti қызмет көрсету орталығына хабарласыңыз.
  Суйыктык шыфатын аккумуляторды пайдаланбаңыз.
  Суйыктык шыккан жағдайда, көзге және/немесе теріге тікелей тиюін болдырмаңыз. Батарея сүйыктығымен жұмыс істеген кезде әрдайым қорғауыш қолғапты және көз қорғанысын кип жүріңіз.
  Шығып жатқан батарея сүйықтығын кетіру үшін арнайы рүқсат етілген химиялық тазалағыш құралды пайдаланыңыз. Батарея сүйықтығына арналған жөргілікті тазалау ережелерін сақтаңыз.
• Ақаулы аккумуляторды жанғыш емес контейнерге салыңыз және құрғақ құммен, борлы ұнтакпен (СаСОЗ) немесе силикатпен (вермикулит) жауып қойыңыз. Содан кейін қақпағын тығыз жауып, контейнерді жанғыш газдар, сүйықтықтар немесе бөгде заттардан алшақ сақтаңыз.
  Контейнерді Hilti Store дукенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Заçымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!

Аккумулятор будан былай жумыс істемеген жағдайдағы әрекеттер

Эдеттегіден тыс зарядталу, шамадан артык, зарядтау уакыты, кезге анык, куат төмендеуі, жарык, диодының өдеттегіден тыс өрекет етуі немесе шығып кеткен сүйықтық сияқты аккумулятордың қалаусыз өрекеттеріне назар аударыңыз. Бұлар ішкі ақаулықты білдіреді.
- Аккумуляторда ішкі ақаулықтар анықталған жағдайда, Hilti қызмет көрсету орталығына хабарласыңыз.
- Аккумулятор будан былай қызмет етпеген, аккумулятор зарядталмай қалған немесе сұлықтық, аққан жағдайда, оны кәдеге жаратуыңыз керек. Техникалық қызмет көрсету және кәдеге жарату бөлімін қараңыз.

Аккумулятор өртенген жағдайдағы шаралар

ECKEPTY

Аккумулятордың өртенуінен қауіп бар! Жанғыш аккумулятор тот басқыш жаракаттар, күйіктер немесе жарылыстарды тудыруы мүмкін қауіпті және жарылғыш сұйықтықтар мен буды шығарады.

- Аккумулятор өртенуін сөндірген кезде жеке қорғаныш жабдықты тағып жүріңіз.

▶ Қауіпті және жарылғыш буларды шығару үшін жеткілікті желдетуді қамтамасыз етіңіз.
▶ Тутіннің пайда болуы қарқынды болғанда дереу бөлмеден шығыңыз.
▶ Тыныс жолдары тітіркенген жағдайда дәрігермен кеңесіңіз.
▶ Өрт сөндіру әрекетін бастамас бұрын өрт сөндіру қызметін шақырыңыз.
- Аккумулятор өртенуін барынша үлкен арақашықтықтан сумен ғана сөндіріңіз. ￥нтақты өрт сөндіргіштер мен өрт сөндіргіш жапқыштар Li-Ion аккумуляторлары үшін пайдалы емес. Қоршаған ортадағы өртті дөстүрлі сөндіргіш құралдармен сөндіруге болады.

▶ Өртенген аккумуляторлардың үлкен мөлшерін жылжытуға әрекеттенбеңіз. Әсер тиген аккумуляторларды окшаулау үшін айналадағы ортадан әсер тимеген кез келген материалдарды шығарып алыңыз.

Суымаған, түтін шығатын немесе жанып түрган аккумуляторлар жағдайында:

Оны күрекпен алып, суға толы ожауға лактырыңыз. Судың салқындату әсерінен жанудың шектік температурасына әлі жетпеген аккумулятор элементтеріне өрттің таралуы азаяды.
- Аккумуляторды, ол толыктай суығанша, кем дегенде 24 сағатқа шелек ішінде қалдырыңыз.
- Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Тасымалдау және сақтау бойынша нүсқаулар

▶ Коршаган орта температурасы -17°C және +60°C / 1°F және 140°F аралығында.
▶ Сактау температурасы -20°C және +40°C / -4°F және 104°F аралығында.
- Аккумуляторларды зарядтағыш құрылғының ішінде сақтамаңыз. Аккумуляторды зарядтағаннан кейін өрдайым зарядтағыш құрылғыдан шығарыңыз.
- Аккумуляторларды мумкіндігінше салкын және құрғақ жерде сақтаңыз. Салкын жерде сақтау аккумулятордың қызмет ету мерзімін артырады. Аккумуляторларды еш жағдайда күн, жылу көздерінің астында немесе шыны әйнек артында сақтамаңыз.
- Аккумуляторларды поштамен жібегуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші көсіпорындарға хабарласыңыз.
- Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық сокқы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қысқа түйықталудың туындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз.

Техникалық қызмет көрсету және кәдеге жарату

• Аккумуляторды таза күйде және май мен жағармайдан бос ұстаңыз. Аккумуляторда қажетсіз шаң не кірдің жиналуына жол берменіз. Аккумуляторды құрғақ, жұмсақ қылқаламмен немесе таза, құрғақ шүберекпен тазалаңыз.
  Желдету саңылаулары бітелген аккумуляторды қолдануға болмайды. Желдету саңылауларын құрғақ, жұмсақ қылшакпен жақсылап тазалаңыз.
  ▶ Iškí bělǐgíne běgde zatтардың кіруін болдырмаңыз.
• Аккумуляторға ешқандай сүйықтықтардың кіруіне жол бермеңіз. Аккумуляторға ылғал тиген жағдайда, оған зақымдалған аккумуляторға секілді шара қолданып, оны өртенбейтін контейнерге салып окшаулаңыз.

- Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Нускаулардан тыс көдеге жарату нөтижесінде газ не сүйықтықтың босатылуы денсаулыққа қау-іп төндіруі мүмкін. Аккумуляторды Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!
- Аккумуляторларды түрмыстық қоқыска лақтырманыз.
- Аккумуляторларды балалардың қолына жетпейтіндей етіп кәдеге жаратыңыз. Қысқа түйықталуға жол бермеу үшін, қосылымдарды ток өткізбейтін материалмен жауып қойыңыз.
