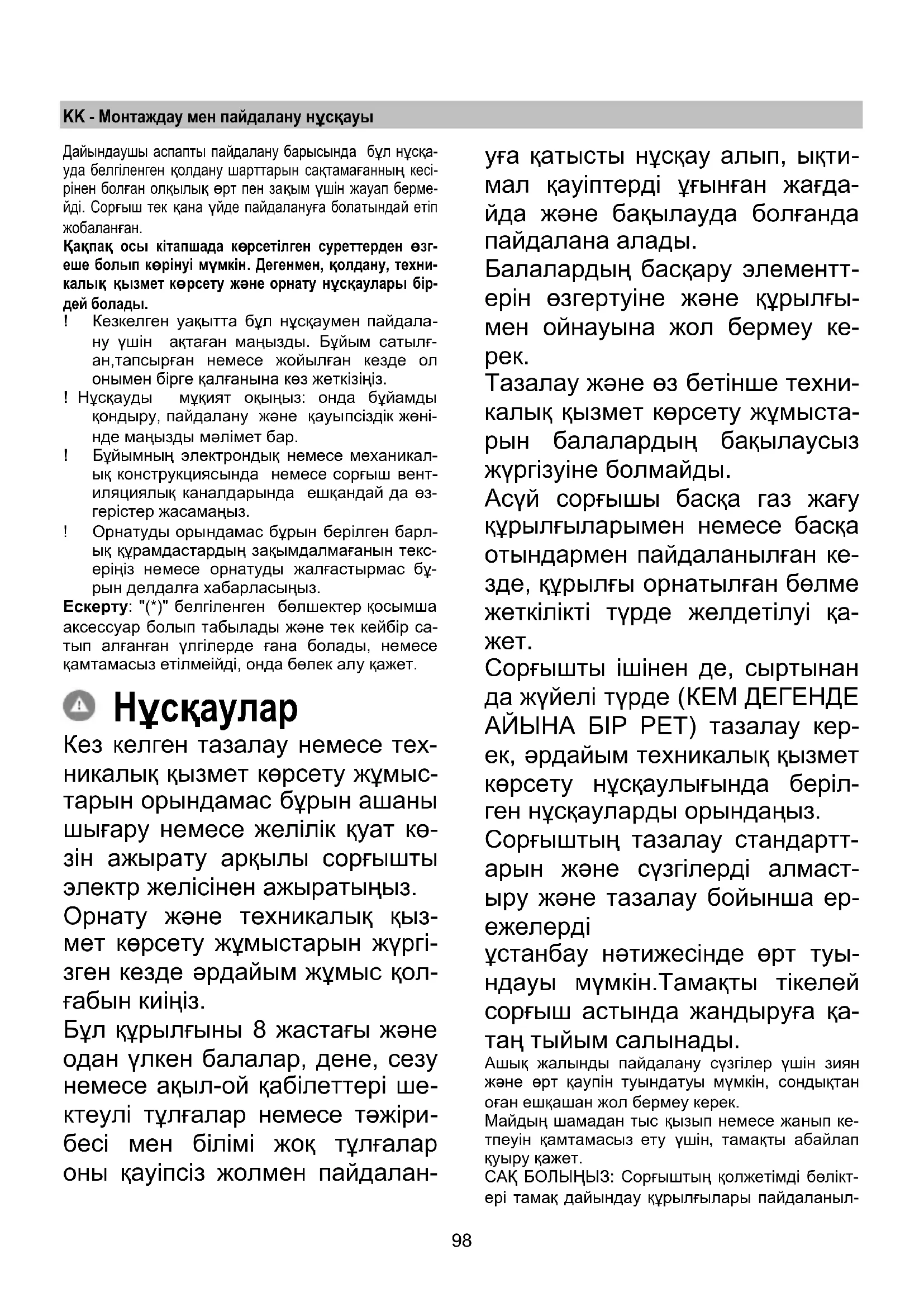

центру технічної допомоги.98 KK - Монтаждау мен пайдалану нұсқауы Дайындаушы аспапты пайдалану барысында бұл нұсқа- уда белгіленген қолдану шарттарын сақтамағанның кесі- рінен болған олқылық өрт пен зақым үшін жауап берме- йді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған. Қақпақ осы кітапшада кө рсетілген суреттерден өзг- еше болып көрінуі мүмкін. Дегенмен, қолдану, техни- калық қызмет көрсету жəне орнату нұсқаулары бір- дей болады. ! Кезкелген уақытта бұл нұсқаумен пайдала- ну үшін ақтаған маңызды. Бұйым сатылғ- ан,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.

мұқият оқыңыз: онда бұйамды қондыру, пайдалану жəне қауыпсіздік жөні- нде маңызды мəлімет бар. ! Бұйымның электрондық немесе механикал- ық конструкциясында немесе сорғыш вент- иляциялық каналдарында ешқандай да өз- герістер жасамаңыз. ! Орнатуды орындамас бұрын берілген барл- ық құрамдастардың зақымдалмағанын текс- еріңіз немесе орнатуды жалғастырмас бұ- рын делдалға хабарласыңыз. Ескерту: "(*)" белгіленген бөлшектер

аксессуар болып табылады жəне тек кейбір са- тып алғанған үлгілерде ғана болады, немесе қамтамасыз етілмеійді, онда бөлек алу қажет.

Кез келген тазалау немесе тех- никалық қызмет көрсету жұмыс- тарын орындамас бұрын ашаны шығару немесе желілік қуат кө- зін ажырату арқылы сорғышты электр желісінен ажыратыңыз. Орнату жəне техникалық қыз- мет көрсету жұмыстарын жүргі- зген кезде əрдайым жұмыс қол- ғабын киіңіз. Бұл құрылғыны 8 жастағы жəне одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері ше- ктеулі тұлғалар немесе тəжіри- бесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалан- уға қатысты нұсқау алып, ықти- мал қауіптерді ұғынған жағда- йда жəне бақылауда болғанда пайдалана алады. Балалардың басқару элементт- ерін өзгертуіне жəне құрылғы- мен ойнауына жол бермеу ке-

Тазалау жəне өз бетінше техни- калық қызмет көрсету жұмыста- рын балалардың бақылаусыз жүргізуіне болмайды. Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған ке- зде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қа-

Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау кер- ек, əрдайым техникалық қызмет көрсету нұсқаулығында беріл- ген нұсқауларды орындаңыз. Сорғыштың тазалау стандартт- арын жəне сүзгілерді алмаст- ыру жəне тазалау бойынша ер-

ұстанбау нəтижесінде өрт туы- ндауы мүмкін.Тамақты тікелей сорғыш астында жандыруға қа- таң тыйым салынады. Ашық жалынды пайдалану сүзгілер үшін зиян жəне өрт қаупін туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек. Майдың шамадан тыс қызып немесе жанып ке- тпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет. САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөлікт- ері тамақ дайындау құрылғылары пайдаланыл-99 ған кезде қызып кетуі мүмкін. Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыст- ыру» бөлімінде көрсетілген шам түрін пайдала-

ЕСКЕРТУ! Орнату толық аяқталмайынша құры- лғыны электр желісіне қоспаңыз. Будың шығуына қарсы қолданылатын техника- лық жəне қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау

Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылар- дан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолд- аныстағы желдету жүйесіне жалғау қажет. Эле- ктр тогының соғу қаупіне байланысты шамы дұ- рыс бекітілмеген сорғышты пайдаланбаңыз жəне қалдырмаңыз. Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз

Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз. Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз. Бұрандалардың орнату нұсқаулығында көрсеті- лген дұрыс ұзындығын пайдаланыңыз. Күмəндансаңыз, өкілетті қызмет көрсету бойы- нша жəрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз. ЕСКЕРТУ! Бұрандаларды немесе бекіту

ғысын осы нұсқауларға сəйкес орнатпау элект- рлік қауіптерге əкелуі мүмкін. Электрлік жəне электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC Европалық директивке (WEEE) сəйкес берілген өнім таңбаланды. Берілген өнімді дұрыс қайта пайдаға асыруды қамтамас- сыз етумен, Сіз қоршаған ортаға жəне адам денсаулығ- ына кері əсерін тигізу ді болдырмауға көмектесесіз. Аспаптағы немесе жолдама құжаттағы

берілген аспапты қайта пайдаға асыруда əдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік жəне электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бұзуға тапсыру аспапты қайта пайдаға асыру жө

жергілікті ережелерге сəйкес шығарылуы тиіс. Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті əкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз. Құрылғы келесілерге сай жобаланған, сыналған жəне жасап шығарылған:

Қоршаған ортаға əсерді азайту үшін дұрыс пайдалану туралы нұсқаулар: Əзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз жəне əзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің жəне будың үлкен мөлшері жағдайында арттырыңыз жəне күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру жəне шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Сорғыш сыртқа ауа бұрғышы бар тарту желде- ткіш ретінде, немесе iшкi қайта айналу сүзгiші ретінде пайдалануға арналған. Түтін шығару құбырының нұсқасы Бу сыртқа біріктіруші фланецке қосылған сор- ғыш құбыр арқылы шығарылады. Сорғыш құбырдың диаметрі біріктіруші сақина- ның диаметрімен теңдес болу керек. Назар аударыңыз! Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек са- тып алу керек. Сорғышты қабырғадағы сорғыш құбырлары мен ауа шы-

тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец). Қабырғадағы сорғыш құбырлары мен кемдеу диаметрд- егі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін

! Қажетті минималды ұзындықтағы түтікті қолданың-

! Барынша көп иілімі бар түтікті қолданың ыз (иілімнің максималды бұрышы: 90°). ! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. Сүзгі нұсқасы Ол үшін бір көмір сүгісі қажет, оны əдеттегі сатушылар- дан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен иістерден тазартады.100

3-сурет Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 55cm, ал газ немесе біріктірілген плиталар үшін 70cm ден кем болмауы тиіс. Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз. Қақпақтың тіреуіш кронштейнін жəне мұржаны бекіту үшін, бұрғылау үлгісінде белгіленген ор- ындарға суретте көрсетілгендей 6 тесік (диаме- трі 8 мм, тереңдігі 40 мм) жасаңыз. Орнатқаннан кейін, қақпақ пен мұржа дəлме-дəл тураланған- ына көз жеткізіңіз. Сорғыш 6 қыздыру элементі бар пеш үстіне орнатуға

Электр қосулары Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректер- дей кернеуге сəйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сəйкес ал- малы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сəйкес 3-дəрежедегі асқын кернеуді болдырмайтын жəне желінің толық ашылуын қамтамассыз ете- тін тиісті екіполюстік ажыратқышты пайдаланы-

ЕСКЕРТУ! қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монт- аждалғанына көз жеткізіңіз. ЕСКЕРТУ! Нəр беруші сымжеліні авторизацияланғ

техникалық орталықта немесе білікті маман ауыстыру

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.

• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақп- ақтың сүзгі нұсқасын пайдаланғыңыз келсе, оны/оларды алу керек.

• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі қосалқы құралдарды (сонда оңай тасымал-

үшін орналастырылған) тексеріңіз. Ола- рды алып, қауіпсіз орында сақтаңыз. Сүзгі көптеген қабырға/төбе түрлеріне сəйкес келетін бекіткіштермен (фиксаторлармен) қамт- амасыздандырылған. Алайда, материалдар бе- рілген қабырға/төбе түріне сəйкестігіне көз жет- кізу үшін білікті маманға жолығыңыз. Сүзгі сал- мағын көтере алатындай қабырға/төбе жеткілі- кті мықты болуы керек.

5 пернелі пернетақтасы бар үлгі

Сорғыш функцияларын таңдау үшін, жай ғана пəрмендерді түртіңіз. a. Сору жылдамдығын (қуат) арттыру түймесі: 1-ші сору жылдамдығы (қуат) 2-ші сору жылдамдығы (қуат) 3-ші сору жылдамдығы (қуат) Ескертпе: 3-ші сору жылдамдығы (қуат) уақ

негізделеді, шамамен 5 минуттан кейін сорғыш 2-ші сору жылдамдығына (қуат) оралады. b. Сору жылдамдығын (қуат) азайту түймесі. c. Сорғышты ҚОСУ/ӨШІРУ түймесі d. Шамдарды ҚОСУ/ӨШІРУ түймесі e. Өшіру үшін бағдарламаланған ҚОСУ/ӨШІРУ түйме-

ол шамамен 3 минуттан кейін белсенді сору жылдамдығын (қуат) өшіруді бағдарламалайды. Механикалық басқару панелі бар үлгілер

a. Жарықты ҚОСУ/ӨШІРУ қосқышы b. 1-жылдамдық/ӨШІРУ қосқышы c. 2-жылдамдықты таңдау d. 3-жылдамдықты таңдау .101 Түймесі бар үлгілер

1-жылдамдық Жарық ӨШІРУЛІ

1-жылдамдық Жарық ӨШІРУЛІ

1-жылдамдық Жарық ӨШІРУЛІ A Жарық ҚОСУЛЫ

1-жылдамдық Жарық ҚОСУЛЫ

1-жылдамдық Жарық ҚОСУЛЫ

1-жылдамдық Жарық ҚОСУЛЫ 6 түймесі бар басқару панелі Сүзіндінің функцияларын таңдау үшін сəйкесінше батыр- маға басу жеткілікті.

Жарықты ON/OFF(ҚОСУ./СӨНД.) батыр-

Қарқынды жылдамдықты таңдау баты- рмасы (сору күші) – ұзақтығы 5 минут –5 минут өткеннен кейін сорғыш бұған дейін орнатылған жылдамдық тəртібіне оралады. Жоғары жылдамдықты таңдау батырм- асы (сору күші) Орташа жылдамдықты таңдау батырм- асы (сору күші) – жыпылықтап тұрған ке- зде көмірлі сүзгішті жуу немесе ауыстыру қажеттілігін көрсетеді. Бұл сигнализация əдетте деактивацияланған. Сигнализацияны активациялау үшін 0 бат- ырмасына 3 секунд ішінде басып отырып, электрониканы сөндіру керек. Одан кейін

секунд ішінде 1 жəне 2 батырмаларына біруақытта басу керек, алдымен тек 1 бат- ырма ғана жыпылықтап тұрады, одан кейін 1 жəне 2 екі батырма да жыпылықтай баст- айды, бұл активацияланғандығын білдіреді. Сигнализацияны сөндіру үшін операцияны қайталау керек, алдымен 1 жəне 2 батырм- алар жыпылық тайды, одан кейін тек 1 бат- ырма ғана, бұл деактивацияланғандығын

Төмен жылдамдықты таңдау батырм- асы (сору күші) – жыпылықтап тұрған ке- зде майлардың сүзгішін жуу қажеттілігін

Қозғалтқыштың OFF батырмасы (күту режимі) – Электрониканы сөндіру – Сүз- гіті жуу/ауыстыру сигнализациясын тү- сіріп тастау. ҚОЗҒАЛТҚЫШТЫ СӨНДІРУ Қысқа уақыт басып тұру қозғалтқышты

СИГНАЛИЗАЦИЯНЫ СҮЗГІШТЕРДЕН ТҮ- СІРІП ТАСТАУ Іске қосылып тұр ған сүзінді кезінде сүзгіш- терге техникалық қызмет көрсетуді орынд- ағаннан кейін дыбыстық сигнал пайда бол- мағанша батырмаға басу керек. Жыпылық- тап тұратын жарықдиод 1 (майлардың сүз- гіші) немесе 2 (көмір сүзгіші) жыпылықта- уын тоқтатады. ЭЛЕКТРОНИКАНЫ

Батырмаға 3 секунд ішінде басып тұру, сонымен бірге сүзіндіні басқарудың электр- оникасы сөндіріледі. Бұл функция бұйымды тазалауды жүргізген кезде пайдалы болуы мүмкін. Электрониканы қайталап іске қосу үшін операцияны қайталау жеткілікті.

Жұмыста ақаулар болған кезде , қолдау қызметіне жүгінудің алдында, аспаптан электрлік қуат көзін, минимум, 5 секундқа сөндіру керек, ол үшін штекерді шығару керек, ал одан кейін оны қайтадан іске қосу керек. Егер жұмыстағы ақау сақталса, онда қолдау қызметіне жүгіну керек.102 Техникалық қызмет көрсету

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ! Май сүзгісі 11-сурет Ас дайындаудағы май бөлшектерін ұстап қалады. Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температу- рада, үнемді тазалау тəртібінде жуу керек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оны ң сүзгіш қасиеті мүлде өзгеріссіз қалады. Май сүзгісін алып тастау үшін серіппелі босату тұтқасын

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде) 12-сурет Ас пісірген кезде жарамсыз иісті ұстап қал-

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үй- дің түрі мен майды ұстайтын фильтрді ұстанылған мерзі- мділік тазалаумен алдын ала анықталады. Қ андай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауысты-

Көмірлі фильтрді жууға болмайды жəне де регенерецияға

Дөңгелек көмір сүзгісі Қозғалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен

Алу үшін оларды сағат тіліне кері бұраңыз. Шам ауыстыру 10 сурет Аспапты электр жүйесінен өшіріңіз Ескерту! Лампаны ұстаудан бұрын, олар суығ- андығына көз жеткізіңіз. Қасиеттер жапсырмасында немесе корпустағы шам лампасында көрсетілгендей, ескі шам ла- мпасын бірдей түрдегі лампамен алмастыры-

1. Кішкентай бұрауыш немесе ұқсас аспап

арқылы қорғайтын панелді шығарып алы-

аның жанында көрсетілгендей зақымдалған жарық диодын немесе галогенді лампаны дəл сондай жарық диодымен немесе лампа- мен ауыстырыңыз. Жарық диодының лампасы: Ауыстыру үшін техникалық қызмет көрсету бөліміне хаб-

Галогенді лампа: 12 В – 20 Вт макс. - G4 (оларды қолмен ұстамаңыз)

3. Қорғайтын панелді жауып қойыңыз (фиксат-
