BRUGSANVISNING Shire PRF0119828A ELICA

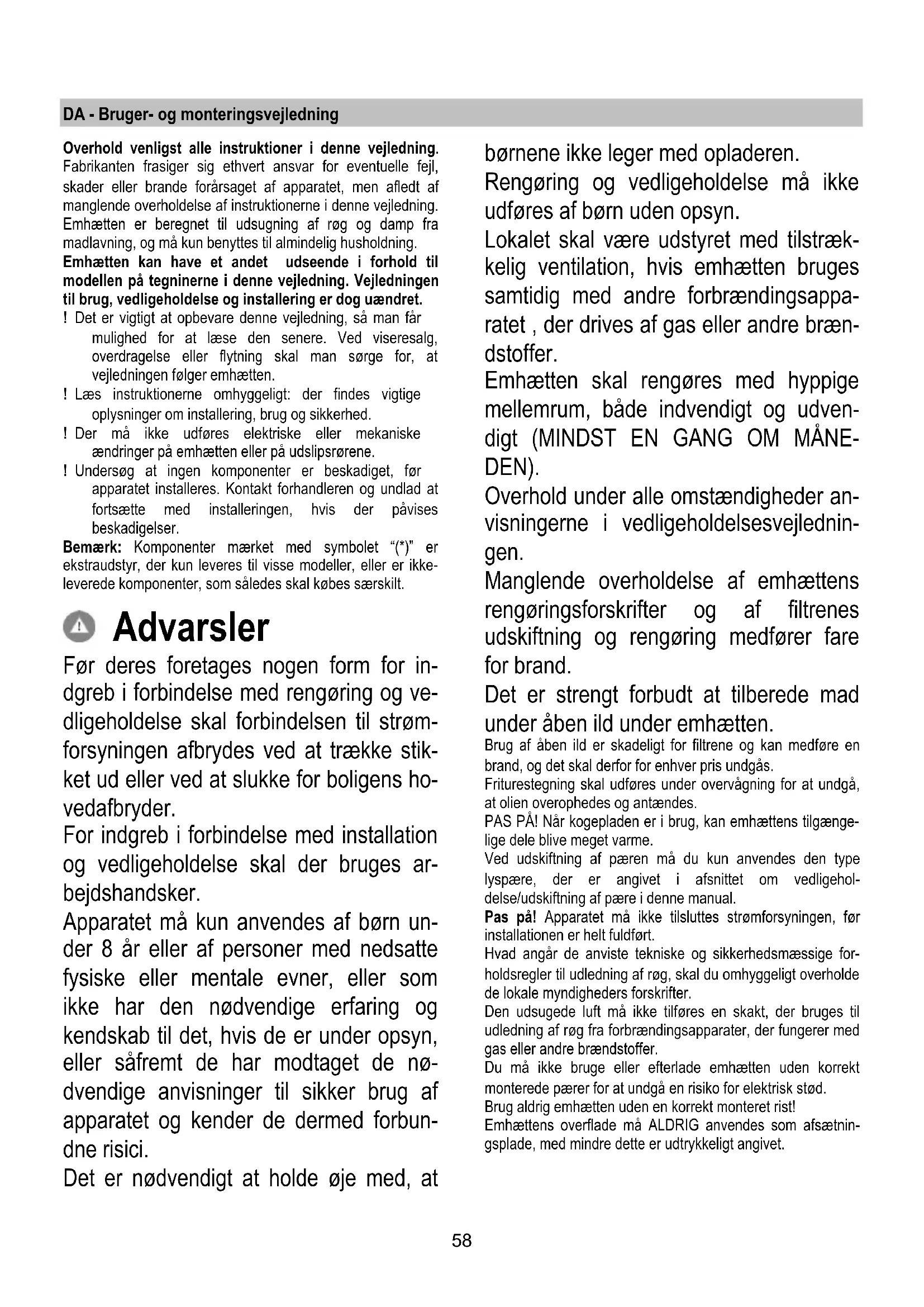

Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assistanse.58 DA - Bruger- og monteringsvejledning Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning. Emhætten kan have et andet udseende i forhold til modellen på tegninerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret. ! Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved viseresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. ! Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed. ! Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. ! Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser. Bemærk: Komponenter mærket med symbolet “(*)” er ekstraudstyr, der kun leveres til visse modeller, eller er ikke- leverede komponenter, som således skal købes særskilt. Advarsler Før deres foretages nogen form for in- dgreb i forbindelse med rengøring og ve- dligeholdelse skal forbindelsen til strøm- forsyningen afbrydes ved at trække stik- ket ud eller ved at slukke for boligens ho- vedafbryder. For indgreb i forbindelse med installation og vedligeholdelse skal der bruges ar- bejdshandsker. Apparatet må kun anvendes af børn un- der 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nø- dvendige anvisninger til sikker brug af apparatet og kender de dermed forbun- dne risici. Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Lokalet skal være udstyret med tilstræk- kelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsappa- ratet , der drives af gas eller andre bræn- dstoffer. Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udven- digt (MINDST EN GANG OM MÅNE- DEN). Overhold under alle omstændigheder an- visningerne i vedligeholdelsesvejlednin- gen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten. Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås. Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes. PAS PÅ! Når kogepladen er i brug, kan emhættens tilgænge- lige dele blive meget varme. Ved udskiftning af pæren må du kun anvendes den type lyspære, der er angivet i afsnittet om vedligehol- delse/udskiftning af pære i denne manual. Pas på! Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført. Hvad angår de anviste tekniske og sikkerhedsmæssige for- holdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter. Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer. Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød. Brug aldrig emhætten uden en korrekt monteret rist! Emhættens overflade må ALDRIG anvendes som afsætnin- gsplade, med mindre dette er udtrykkeligt angivet.59 Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller – såfremt de ikke medføl- ger – skal du indkøbe den korrekte type skruer. Brug skruer af korrekt længde, som anført i installationsvejledningen. I tvi- vlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker. PAS PÅ! Hvis der ikke monteres de skruer og fastspændin- gsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer. Dette apparat er mærket i overensstemmelse med det Euro- pæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Elektrisk og elektronisk udstyr indeholder materiale, kompo- nenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt. Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand . Den symboliserer, at ele- ktrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt. Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning. Produktet er designet, testet og produceret i henhold til:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen. Brug Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation. Sugende udgave Dampen ledes udenfor vha. et aftræksrør fastgjort til samle- flangen. Aftræksrørets diameter skal svare til diameteren på forbindel- sesringen. Obs! Udledningsrøret leveres ikke, og skal købes. Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjer- nes. Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (stu- dsflange). Hvis rør og hul har en mindre diameter, forringes udsugnin- gskapaciteten og støjen øges betydeligt. Producenten fralægger sig ethvert ansvar i forbindelse her- med. ! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°). ! Undgå drastiske ændringer i rørets tværsnit. Filtrerende udgave Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Installering Fig. 3 Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 55cm ved elektriske kogeplader, og ikke under 70cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader. Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes. Som beskrevet på installeringsskitserne, udbor 6 huller (Ø 8mm dybde 40 mm ) ,i positionerne, der er vist på udborin- gsskabelonen, for at fastgøre emhætten og bøjlen, der støtter kaminen. Kontrollér, efter installeringen, at emhætte og kamin er perfekt opstillet. Produktet er godkendt til installering på kogeplader op til højst 6 blus. Elektrisk tilslutning Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkonta- kten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en to- polet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med re- glerne for elektriske installationer. Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion.60 Obs! forsyningsledningen må udelukkende udskiftes af den autoriserede tekniske service, så alle risici kan undgås. Montering Før installering:

• Undersøg at det købte produkt har passende dimensioner til det valgte installeringssted.

• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave.

• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares. Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

For at vælge emhættens funktioner, er det kun nødvendigt at strejfe styringerne: a. Tast til øgning af udsugningshastigheden (styrke): Udsugningshastighed (styrke) 1 Udsugningshastighed (styrke) 2 Udsugningshastighed (styrke) 3 Bemærk: Udsugningshastigheden (styrke) 3 er tidsindstil- let efter 5 sekunder ca., derefter vender emhætten tilbag til udsugningshastighed (styrke) 2. b. Tast til nedsættelse af udsugningshastighed (styrke). c. Tast ON/OFF emhætte d. Tast ON/OFF belysning e. Tast ON/OFF programmeret slukning: Programmerei slukning af den aktive udsugningshasti- ghed (styrke) efter 3 minutter ca.

a. Lyskontakt ON/OFF. b. OFF-kontakt/hastighed 1 c. Valg af hastighed 2 d. Valg af hastighed 3 Modeller med kuglegreb

Hastighed 3 Lys ON61 Styrepanel med 6 taster Betjeningstasterne skal blot berøres let for at vælge emhættens funktioner.

Tast til ON/OFF lys Tast til valg af den intensive hastighed (udsugningseffekt) - varighed 5 minutter: emhætten indstiller denne styrke og ved slutningen af de 5 minutter kommer den tilbage til den forrige indstilling. Tast til valg af den høje hastighed (udsugningseffekt) Tast til valg af middel-hastigheden (udsugningseffekt) – når lampen blinker, er der behov for at vaske eller udskifte kulfilteret. Denne signalering er normalt afbrudt; for at aktivere signaleringen skal der trykkes på tast 0 i 3 sekunder for at afbryde det elektroniske system. Tryk derefter samtidigt på tasterne 1 og 2 i 3 sekunder; først blinker tast 1 alene, og derefter blinker begge taster 1 og 2 til angivelse af udført aktivering. Gentag handlingen for at deaktivere signaleringen; først blinker tasterne 1 og 2 og derefter blinker tast 1 alene til angivelse af deaktivering. Tast til valg af den lave hastighed (udsugningseffekt) – når lampen blinker, er der behov for at vaske fedtfilteret. Tast for OFF motor (stand-by) – Afbrydelse af elektronikken – Reset af signaleringen for vask/udskiftning af filtre. OFF MOTOR Tryk kort for at slukke motoren. RESET FILTER-SIGNALERING Tryk på tasten efter vedligeholdelse af filtrene (mens emhætten er tændt), indtil lydsignalet afgives. Den blinkende lysdiode 1 (fedtfilter) eller 2 (kulfilter) holder op med at blinke.

AFBRYDELSE AF ELEKTRONIKKEN

Tryk på tasten i 3 sekunder; emhættens betjeningselektronik afbrydes. Denne funktion kan være nyttig under rengøring af emhætten. Tryk på tasten for at tilslutte elektronikken igen. Hvis der opstår fejlfunktion, bør man - inden henvendelse til servicetjenesten - afbryde emhætten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhætten igen. Hvis fejlfunktionen fortsætter, bedes man kontakte servicetjenesten. Vedligeholdelse Rengøring Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING. Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT! Fedtfilter Fig. 11 Tilbageholder de fedtpartikler, der dannes under tilberedning af mad. Fedtfilteret skal rengøres én gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram. Ved vask i opvaskemaskinen kan metal-fedtfilteret blive mi- sfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber. Træk i fjederhåndtaget for at afmontere fedtfilteret. Kulfilter (kun den filtrerende udgave) Fig. 12 Filteret opfanger lugt fra madlavning. Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke benyttes intensivt, eller oftere. Kulfilteret kan IKKE vaskes eller genanvendes. Rundt kulfilter Læg et filter til dækning i hver side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret. Ved afmontering skal man dreje mod uret. Udskiftning af lyspærerne Fig. 10 Afbryd apparatet fra el-nettet. Pas på! Sørg for at pærerne er kolde før de berøres. Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten.

1. Træk skærmen ud ved at lirke med en lille skruetrækker

2. Udskift den beskadigede pære med en lysdiode eller med

en halogen pære med samme karakteristikker, afhængigt af specifikationerne der står på skiltet eller i nærheden af pæren. Lysdiode:Ved udskiftning bedes man kontakte den tekniske servicetjeneste. Halogen pære: 12V - 20W maks. - G4 (pas på, ikke at berøre med bare hænder).

3. Luk skærmen (snap-lås)
