РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Shire PRF0119828A ELICA

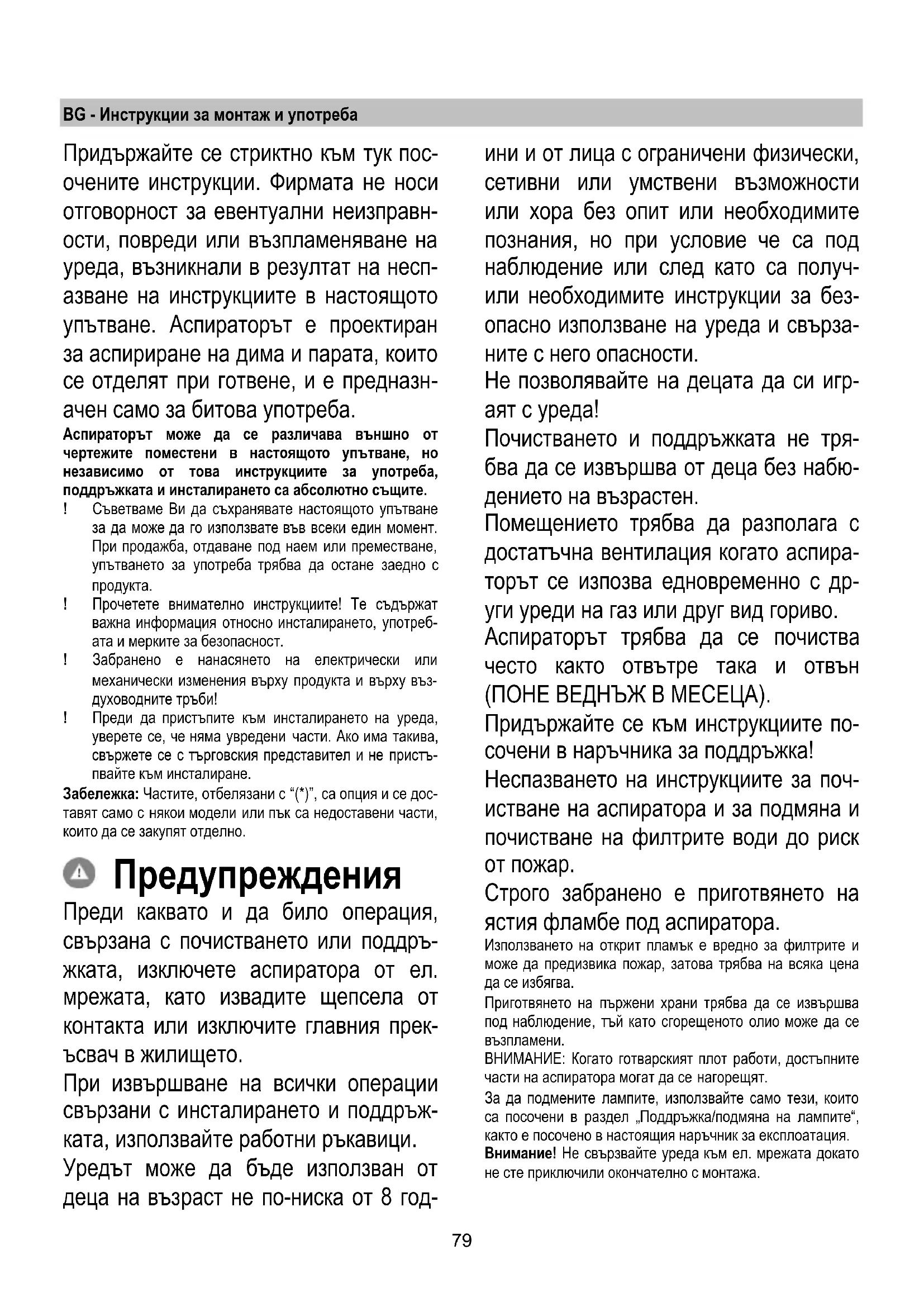

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.79 BG - Инструкции за монтаж и употреба Придържайте се стриктно към тук пос- очените инструкции. Фирмата не носи отговорност за евентуални неизправн- ости, повреди или възпламеняване на уреда, възникнали в резултат на несп- азване на инструкциите в настоящото упътване. Аспираторът е проектиран за аспириране на дима и парата, които се отделят при готвене, и е предназн- ачен само за битова употреба. Аспираторът може да се различава външно от чертежите поместени в настоящото упътване, но независимо от това инструкциите за употреба, поддръжката и инсталирането са абсолютно същите. ! Съветваме Ви да съхранявате настоящото упътване за да може да го използвате във всеки един момент. При продажба, отдаване под наем или преместване, упътването за употреба трябва да остане заедно с

! Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употреб- ата и мерките за безопасност. ! Забранено е нанасянето на електрически или механически изменения върху продукта и върху въз- духоводните тръби! ! Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има такива, свържете се с търговския представител и не пристъ- пвайте към инсталиране. Забележка: Частите, отбелязани с “(*)”, са опция и се дос- тавят само с някои модели или пък са недоставени части, които да се закупят отделно. Предупреждения Преди каквато и да било операция, свързана с почистването или поддръ- жката, изключете аспиратора от ел. мрежата, като извадите щепсела от контакта или изключите главния прек- ъсвач в жилището. При извършване на всички операции свързани с инсталирането и поддръж- ката, използвайте работни ръкавици. Уредът може да бъде използван от деца на възраст не по-ниска от 8 год- ини и от лица с ограничени физически, сетивни или умствени възможности или хора без опит или необходимите познания, но при условие че са под наблюдение или след като са получ- или необходимите инструкции за без- опасно използване на уреда и свърза- ните с него опасности. Не позволявайте на децата да си игр- аят с уреда! Почистването и поддръжката не тря- бва да се извършва от деца без набю- дението на възрастен. Помещението трябва да разполага с достатъчна вентилация когато аспира- торът се изпозва едновременно с др- уги уреди на газ или друг вид гориво. Аспираторът трябва да се почиства често както отвътре така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА). Придържайте се към инструкциите по- сочени в наръчника за поддръжка! Неспазването на инструкциите за поч- истване на аспиратора и за подмяна и почистване на филтрите води до риск

Строго забранено е приготвянето на ястия фламбе под аспиратора. Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва на всяка цена да се избягва. Приготвянето на пържени храни трябва да се извършва под наблюдение, тъй като сгорещеното олио може да се възпламени. ВНИМАНИЕ: Когато готварският плот работи, достъпните части на аспиратора могат да се

За да подмените лампите, използвайте само тези, които са посочени в раздел „Поддръжка/подмяна на лампите“, както е посочено в настоящия наръчник за експлоатация. Внимание! Не свързвайте уреда към ел. мрежата докато не сте приключили окончателно с монтажа.80 Що се отнася до техническите размери и мерките за безо- пасност, които трябва да предприемете за отвеждането на димните газове навън, Ви препоръчваме да се придъ- ржате стриктно към правилата, предвидени в регламент- ите на компетентните местни власти. Аспирираният въздух не трябва да се насочва към тръбо- проводите, които се използват за отвеждане на димните газове, отделящи се при използването на уреди работещи с газ или друг вид гориво. Не използвайте и не оставяйте аспиратора без правилно монтирани лампички поради евентуален риск от токов

Никога не използвайте аспиратора без правилно монтир- ана решетка! Аспираторът не трябва НИКОГА да се използва

рен плот освен ако това не е специално указано. При монтажа изполвайте само фиксиращите болтове, които са доставени заедно с уреда или ако няма такива, закупете подходящи болтове. Използвайте болтове с под- ходяща дължина, както е посочено в наръчника за инста- лиране. При наличие на съмнения, моля свържете се

оторизирания сервиз за техническо обслужване или квал- ифициран персонал. ВНИМАНИЕ! Неисталирането на болтовете и механизм- ите за фиксиране в съотвествие с настоящите инструкции може да доведе до рискове от електрическо естество. Този уред отговаря на изискванията на : - Европейската директива 2012/19/EC - Waste Electricаl and Electronic Equipment (WEEE). Уверявайки се, че този уред ще бъде рециклиран

подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рецикли- ране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация във връзка с предаването, събирането и рециклирането на този продукт ви съветв- аме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магази- нът, в който сте закупили този ел. уред. Уредът е проектиран, тестван и произведен в съответствие с:

• EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения за правилна употреба, за да се намали въз- действието върху околната среда: Включете (ON) аспир- атора на минимална скорост, когато започнете да готвите и го оставете да работи няколко минути след приключване на готвенето. Увеличавайте скоростта само в случай на голямо количество дим и пари и използвайте увеличените скорости само в екстремни ситуации. Сменяйте филтъ- ра/филтрите с активен въглен, когато е необходимо, за да поддържате добра ефективност на намаляване на мириз- мата. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за да поддържате добра ефективност на филтъра за мазнините. Използвайте максималния диаме- тър на системата за отвеждане на въздуха, посочен в това ръководство за оптимизиране на ефективността и за намаляване на шума.

Аспираторът има следното предназначение: всмуква и отвежда навън или филтрира въздуха, като едновременно с това го рециклира. Аспирираща версия Парата се отвежда навън посредством въздуховодна тръба свързана със съединителния фланец. Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен. Внимание! Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно. Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени. Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на

Свързването към въздуховодни тръби и отвори с по- малък диаметър намалява капацитета на аспириране и увеличава значително шума по време на работа. В тези случаи фирмата не поема никаква отговорност. ! Използвайте тръба с необходимата дължина. ! Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°). ! Не променяайте рязко сечението на тръбите! Филтрираща версия Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате аспиратора в този вариант на работа трябва да инсталирате допълнителна филтрираща система на базата на филтри с активен въглен.81

Фиг.3 Минималното разстояние между повърхността, на която се поставят съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 55cm в случай на електрически печки и не по-малко от 70cm, в случай на газови или комбинирани печки. Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние, то трябва да се има предвид. Пробийте 6 отвора, както е посочено на чертежите, (Ø 8 мм и дълбочина 40 мм), като за целта се придържате към обозначенията върху шаблона, за да фиксирате аспиратора и опорната планка за комина. След като приключите, уверете се, че аспиратора и комина

перфектно изравнени помежду им . Уредът е предназначен за инсталиране над готварски печки с максимум 6 котлона.

Напрежението в ел.мрежата трябва да отговаря на напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа. Ако не е снабден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място след приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение ІІІ, в съответствие с правилата за монтиране. Внимание! Преди да свържете отново аспиратора към

и да проверите дали функционира правилно, проверете дали кабелът е монтиран както трябва. Внимание! Подмяната на захранващия кабел трябва да се извършва от оторизирания сервиз за техническа помощ, за да се избегне всякакъв риск.

Преди да пристъпите към монтажа::

• Уверете се, че закупеният от Вас продукт отговаря по размери на избраното място за инсталиране.

• Отстранете филтъра/филтрите с активен въглен (разбира се, ако избраният от Вас модел разполага с такъв). За да извършите това проследете операциите в съответния параграф. Монтирайте филтрите отново

в случай, че желаете да използвате аспиратора във вариант на филтрираща версия.

• Уверете се, че по време на транспорта във вътрешната част на аспиратора не са попаднали дребни предмети, като например пликчета с винтове, гаранционни карти и др.; ако намерите такива отстранете ги и ги запазете. При все това, Ви препоръчваме да се посъветвате с квалифициран техник, за да сте сигурни, че доставените аксесоари са подходящи за целта. Стената, съответно таванът, трябва да бъдат достатъчно стабилни за да издържат на натоварването.

За да въведете желаните функции е достатъчно да докоснете леко командите: a. Бутон за увеличаване на скоростта (мощността) на аспириране: 1-ва скорост (мощност) на аспириране 2-ра скорост (мощност) на аспириране 3-та скорост (мощност) на аспириране Бележка: 3-тата скорост (мощност) на аспириране е с определено времетраене и приблизително след 5 минути аспираторът се връща към 2-ра скорост (мощност) на аспириране. b. Бутон за намаляване на скоростта (мощността) на аспириране. c. Бутон ON/OFF на аспиратора d. Бутон ON/OFF на осветлението e. Бутон ON/OFF за програмирано изключване: Служи за програмиране на изключването на скоростта (мощността) на аспириране; активира се след приблизително 3 минути.

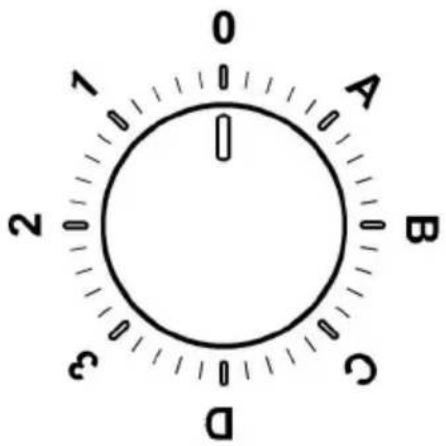

a. Прекъсвач осветление ON/OFF. b. Прекъсвач OFF/скорост 1 c. Избиране на скорост 2 d. Избиране на скорост 382 Модел с кръгло копче

1-ва скорост Осветление OFF

2-ра скорост Осветление OFF

3-та скорост Осветление OFF

1-ва скорост Осветление ON

2-ра скорост Осветление ON

3-та скорост Осветление ON Контролен панел с 6 бутона За да изберете желаният от Вас режим на работа е достатъчно да натиснете леко съответния бутон.

Бутон ON/OFF за осветление Бутон за избиране на режима на работа (степен на аспирация – интензивна) – времетраене - 5 минути: аспираторът задейства тази мощност и след изтичане на 5-те минути се връща към предишната

Бутон за избиране на режима на работа (степен на аспирация – висока)

Бутон за избиране на средна скорост (мощност на аспириране) – когато премигва означава, че филтърът с активен въглен трябва да се измие или подмени. По принцип тази сигнализация е дезактивирана. За да я активирате, изключете електрониката като натиснете бутон 0 и задържите в продължение на 3

След това натиснете едновременно бутони

и 2 и задръжте в продължение на 3 секунди, първо ще започне да премигва само бутон 1, а след това едновременно бутони 1 и 2, което означава, че функцията е активирана. За да дезактивирате сигнализацията, повторете операцията. Първо ще започнат да премигват бутони 1 и 2, а след това само бутон 1 , което означава, че функцията е дезактивирана. Бутон за избиране на режима на работа (степен на аспирация – ниска). Когато мига означава, че е необходимо да почистите филтъра за мазнините. Бутон OFF motore (stand by) – Изключване на електрониката – Нулиране на сигнализацията за миене / подмяна на филтрите. OFF MOTORE Натиснете леко за да изключите мотора. НУЛИРАНЕ НА СИГНАЛИЗАЦИЯТА ЗА

При включен аспиратор и след като сте извършили поддръжката на филтрите, натиснете бутона и задръжте докато чуете звуков сигнал. Премигващият светодиод 1 (на филтъра за мазнини ) или 2 (на филтъра с активен въглен) престава да премигва. ИЗКЛЮЧВАНЕ НА ЕЛЕКТРОНИКАТА Натиснете и задръжте натиснат бутона в продължение на 3 секунди, по този начин се изключва командната електроника на аспиратора. Тази функция може да Ви бъде полезна при почистване на уреда. За да активирате отново електрониката трябва да повторите операцията. Ако забележите неизправности по време на работния цикъл, изключете кабела от контакта, изчакайте минимум 5 секунди и го включете отново. Ако това не разреши проблема, Ви съветваме да се обърнете към съответния гаранционен сервиз.83

За почистването използвайте ЕДИНСТВЕНО кърпа, навлажнена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА ПОЧИСТВАНЕ! Избягвайте препарати, които съдържат абразивни частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ! Филтър за мазнини Фиг. 11 Филтърът задържа мазните частици, отделяни при

Почиства се веднъж месечно с неутрални препарати. Мие се ръчно или в съдомиялна машина на ниска температура и кратък режим на измиване. При миене на филтъра за мазнини в съдомиялна машина е възможно той да се обезцвети, но това в никакъв случай не намалява способността му на филтриране. За да разглобите филтъра за мазнините, дръпнете дръжката с пружинен механизъм. Филтър с активен въглен (само за филтрираща

Фиг. 12 Задържа неприятните миризми, които се отделят при

Филтърът с активен въглен се запушва приблизително след дълъг период на използване в зависимост от начина на готвене и от това колко често почиствате филтъра . Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или

индикаторът за засищане на филтрите показва, че е необходимо. Не се мие нито може да се използва повторно. Кръгъл филтър с активен въглен Поставете по един филтър от всяка страна, така че да се покрият двете предпазни решетки на работното колело на мотора, след което завъртете по посока на часовниковата

При демонтажа завъртете в посока обратна на часовнико- вата стрелка. Подмяна на ел. крушки Фиг. 10 Изключете уреда от ел. мрежата. Внимание! Преди да вземете в ръка ел. крушките прове- рете дали са изстинали. Подменете повредената лампа с нова от същия тип, така както е посочено върху етикета с характеристиките или близо до самата лампа върху аспиратора.

отстранете капака на плафониерата.

2. Подменете повредената лампа с диодна или халоген-

на лампа със същите характеристики като тези, които са посочени на етикета или близо до ел. крушката: Диодна лампа: За подмяна се обърнете към серви- за за техническо обслужване. Халогенна лампа: 12V - 20W max - G4 (като внимавате да не докосвате директно

3. Затворете плафониерата (при затваряне прищраква).
