ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PRF0157394 ELICA

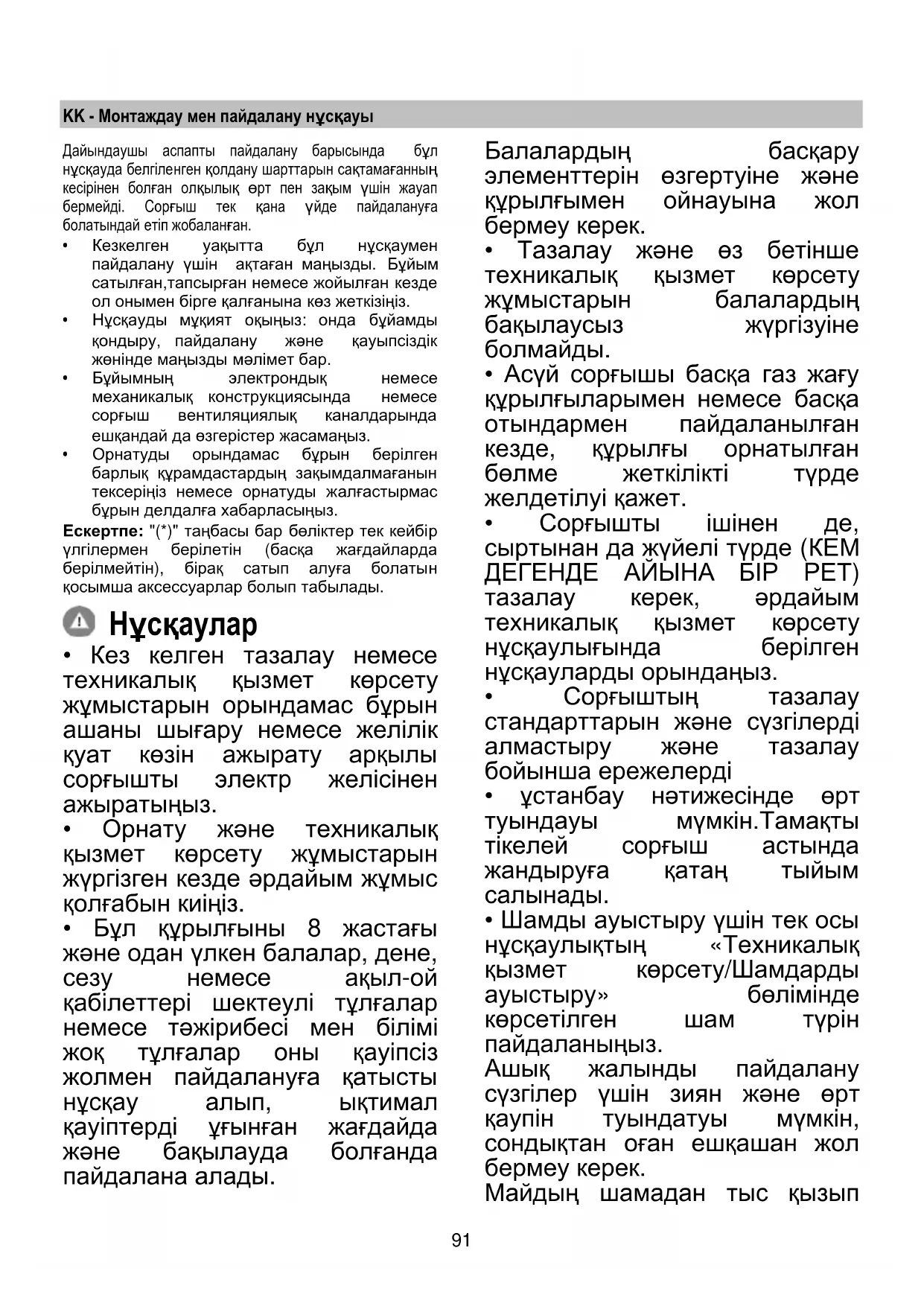

• Кезкелген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды.

сатылған,тапсырған нем есе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.

• Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану жəне қауыпсіздік жөнінде маңызды мəлімет бар.

• Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.

• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды

алғастырмас бұрын делдалға хабарласыңыз. Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

• Орнату жəне техникалық қызмет көрсету жұмыстарын жүргізген кезде əрдайым жұмыс қолғабын киіңіз.

• Бұл құрылғыны 8 жастағы жəне одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тəжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда жəне бақылауда болғанда пайдалана алады. Балалардың басқару элементтерін өзгертуіне жəне құрылғымен ойнауына жол бермеу керек.

• Тазалау жəне өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне

• Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, əрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз.

• Сорғыштың тазалау стандарттарын жəне сүзгілерді алмастыру жəне тазалау бойынша ережелерді

• ұстанбау нəтижесінде өрт туындауы мүмкін.Тамақты тікелей сорғыш астында жандыруға қатаң тыйым

• Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз. Ашық жалынды пайдалану сүзгілер үшін зиян жəне өрт қаупін туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек. Майдың шамадан тыс қызып92 немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет. САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толық аяқталмайынша құрылғыны электр желісіне

• Будың шығуына қарсы қолданылатын техникалық жəне қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты

ы дұрыс бекітілмеген сорғышты пайдаланбаңыз жəне қалдырмаңыз.

• Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

• Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

• Күмəндансаңыз, өкілетті қызмет

бойынша жəрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.

• Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сəйкес орнатпау электрлік қауіптерге əкелуі мүмкін.

• Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз. Электрлік жəне электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC Европалық директивке (WEEE) сəйкес берілген өнім таңбаланды. Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен,

ршаған ортаға жəне адам денсаулығына кері əсерін тигізу ді болдырмауға көмектесесіз. Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда əдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік жəне электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сəйкес шығарылуы тиіс. Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты

əкімшілік орындарына н, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала

Құрылғы келесілерге сай жобаланған, сыналған жəне жасап шығарылған:

Қоршаған ортаға əсерді азайту үшін дұрыс пайдалану туралы нұсқаулар: Əзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз жəне əзірлеу аяқталғаннан кейін біраз минут

істетіңіз. Жылдамдықта тек түтіннің жəне будың үлкен мөлшері жағдайында арттырыңыз жəне күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру жəне шуды барынша азайту үшін ос ы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе iшкi қайта айналу сүзгiші ретінде пайдалануға арналған. Сору нұсқасы Бу сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.93

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен теңдес болу керек.

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек. Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец). Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін кү

! Қажетті ми нималды ұзындықтағы түтікті қолданыңыз. ! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°). ! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. Сүзу нұсқасы Ол үшін бір көмір сүгісі қажет, оны əдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен иістерден

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50cm, ал газ немесе біріктірілген плиталар үшін 65cm ден кем болмауы тиіс. Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз. Электр қосулары Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сəйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сəйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жер

болмаса, онда орнату нұсқауына сəйкес 3- дəрежедегі асқын кернеуді болдырмайтын жəне желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз. ЕСКЕРТУ! Нəр беруші сымжеліні авторизацияланған техникалық орталықта немесе білікті маман ауыстыру

Сүзіндінің бұл типі аспалы шкафқа немесе басқа тірекке кіріктірілуі керек. Орнатуды бастау алдында:

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.

• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақпақтың сүзгі нұсқасын пайдаланғыңыз келсе, оны/оларды алу керек.

• Ішінде бұрандалар, кепілдік картасы, т

яқты бар сөмкелер сияқты қақпақ ішіндегі қосалқы құралдарды (сонда оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында

1 Моторды ҚОСУ/ӨШІРУ: Түймені басқан кезде сорғыш 1- жылдамдықпен қосылады. Жұмыс барысында түймені бассаңыз, сорғыш өшеді. 2 Жылдамдықты арттыру Түймені басқан кезде сорғыш «ӨШІРУЛІ» күйінен 1-жылдамдыққа өтеді. Түймені басқан кезде (сорғыш «ҚОСУЛЫ» күйінде болғанда) мотор жылдамдығы 1- жылдамдықтан қарқынды жылдамдыққа

Әр жылдамдықта тиісті жарық диод жанады. 1-жылдамдық жарық диоды - L1 2-жылдамдық жарық диоды - L2 3-жылдамдық жарық диоды - L3 Қарқынды жылдамдық жарық диоды - L4 (жыпылықтайды) Қарқынды жылдамдық уақытқа негізделеді. Соңында сорғыш 2-жылдамдықты өздігінен орнататын стандартты уақытты таңдау 5’

Уақыт аяқталмай тұрып функцияны өшіру үшін, 2 пернесін басыңыз; сорғыш өздігінен 1-жылдамдықты орнатады, ал 1 пернесін бассаңыз, сорғыш өшеді. 3 Шамдарды ҚОСУ/ӨШІРУ 4 Жылдамдықтың уақытын орнату 5 Функция күйінің индикаторы94

Техникалық қызмет көрсету

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ!

2-3-8-9-сурет Панельге техникалық қызмет көрсету

a. панельді (АЛДЫҢҒЫ ЖАҚ) мықтап төмен қарай мықтап тартыңыз b. оны артқы ілмектерден босатыңыз.

май сүзгілерін қаншалықты жиі тазаласаңыз, ауа сору панелін де соншалықты жиі тазалау қажет; дымқыл шүберек пен бейтарап сұйық тазалағыш зат қолданыңыз. Ысқыш өнімдерді қолданбаңыз. МЕТИЛДЕНДІРІЛГЕН СПИРТТЕРДІ ҚОЛДАНУҒА БОЛМАЙДЫ!

Панельді артқы жағынан іліп, алдыңғы жағынан бекіту керек (магнитпен бекітіледі). Абай болыңыз! панель тиісті орнына мықтап бекітілгенін əрдайым тексеріңіз. Май сүзгісі 2-9 сурет Ас дайындаудағы май бөлшектерін ұстап қалады. Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тəртібінде жуу керек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады. Май сүзгісін алып тастау үшін серіппелі босату тұтқасын

Жылдамдықтың уақытын орнату Жылдамдықтың уақытын орнату функциясын 4 пернесін басу арқылы қосуға болады; Уақыт аяқталған соң, сорғыш өшеді. Уақытты орнату төмендегідей бөлінеді: 1-жылдамдық – 20 минут (L1 жарық диоды жыпылықтайды) 2-жылдамдық – 15 минут (L2 жарық диоды жыпылықтайды) 3-жылдамдық – 10 минут (L3 жарық диоды жыпылықтайды) Қарқынды жылдамдық – 5 минут (L4 жарық диоды жыпылықтайды) Белгіленген уақытта қызмет ету барысында 1 пернесін бассаңыз, сорғыш өшеді, ал егер 2 немесе 4 пернесін бассаңыз, сорғыш орнатылған жылдамдыққа оралады. Май ұстағышының сигналы 40 сағат жұмыстан кейін, L5 жарық диоды

Осындай сигнал пайда болғанда орнатылған май ұстағышын жуу керек. Сигналды қалпына келтіру үшін, 1 пернесін 3” бойы басып тұрыңыз. Көмір сүзгісінің сигналы 160 сағат жұмыстан кейін L5 жарық диоды жыпылықтайды. Осындай сигнал пайда болғанда орнатылған көмір сүзгісін ауыстыру керек. Сигналды қалпына келтіру үшін, 1 пернесін 3” бойы басып тұрыңыз.

Екі сүзгі бір мезгілде сигнал берген жағдайда L5 жарық диоды баламалы түрде 3" бойы тұрақты болатын және қатарынан 3 рет жыпылықтайтын дабылдарды көрсетеді. Қалпына келтіруді жоғарыда сипатталған процедураны 2 рет орындау арқылы жүзеге асыруға болады. Процедураны бірінші рет орындағанда май ұстағышының сигналы, ал екінші рет орындағанда көмір сүзгісінің сигналы қалпына келтіріледі.

Стандартты режимде көмір сүзгісі белсенді

Сорғышты сүзгі ретінде пайдаланғанда көмір сүзгісінің сигналын қосу қажет. Көмір сүзгісінің сигналын белсендіру Сорғышты «ӨШІРУЛІ» күйіне орнатып, бір мезгілде 1 және 4 пернелерін 3” бойы басып

L1 және L2 жарық диоды 5” бойы жыпылықтайды.

L1 жарық диоды 2” бойы жыпылықтайды. Температура Alarm Сорғыш Басқару панелі аймағында температура тым жоғары болып бұл жағдайда 3 жеделдету үшін Қозғалтқышты іске қосады температура сенсоры жабдықталған. дабыл жағдайы жарық диодтарының L1, L2, L3 дәйекті жыпылықтай көрсетіледі. Температура дабыл шегінен төмен құлайды дейін Бұл шарт қалады. Сіз негізгі 1 немесе 2 басу арқылы осы режимнің шығуға болады. Әрбір 30 «сенсор Басқару панелі аймағының экологиялық температурасын тексереді. Көмір сүзгісінің сигналын өшіру: Сорғышты «ӨШІРУЛІ» күйіне орнатып, бір мезгілде 1 және 4 пернелерін 3” бойы басыпЖылдамдықтың уақытын орнату Жылдамдықтың уақытын орнату функциясын 4 пернесін басу арқылы қосуға болады; Уақыт аяқталған соң, сорғыш өшеді. Уақытты орнату төмендегідей бөлінеді: 1-жылдамдық – 20 минут (L1 жарық диоды жыпылықтайды) 2-жылдамдық – 15 минут (L2 жарық диоды жыпылықтайды) 3-жылдамдық – 10 минут (L3 жарық диоды жыпылықтайды) Қарқынды жылдамдық – 5 минут (L4 жарық диоды жыпылықтайды) Белгіленген уақытта қызмет ету барысында 1 пернесін бассаңыз, сорғыш өшеді, ал егер 2 немесе 4 пернесін бассаңыз, сорғыш орнатылған жылдамдыққа оралады. Май ұстағышының сигналы 40 сағат жұмыстан кейін, L5 жарық диоды

Осындай сигнал пайда болғанда орнатылған май ұстағышын жуу керек. Сигналды қалпына келтіру үшін, 1 пернесін 3” бойы басып тұрыңыз. Көмір сүзгісінің сигналы 160 сағат жұмыстан кейін L5 жарық диоды жыпылықтайды. Осындай сигнал пайда болғанда орнатылған көмір сүзгісін ауыстыру керек. Сигналды қалпына келтіру үшін, 1 пернесін 3” бойы басып тұрыңыз. Екі сүзгі бір мезгілде сигнал берген жағдайда L5 жарық диоды баламалы түрде 3" бойы тұрақты болатын және қатарынан 3 рет жыпылықтайтын дабылдарды көрсетеді. Қалпына келтіруді жоғарыда сипатталған процедураны 2 рет орындау арқылы жүзеге асыруға болады. Процедураны бірінші рет орындағанда май ұстағышының сигналы, ал екінші рет орындағанда көмір сүзгісінің сигналы қалпына келтіріледі. Стандартты режимде көмір сүзгісі белсенді

Сорғышты сүзгі ретінде пайдаланғанда көмір сүзгісінің сигналын қосу қажет. Көмір сүзгісінің сигналын белсендіру Сорғышты «ӨШІРУЛІ» күйіне орнатып, бір мезгілде 1 және 4 пернелерін 3” бойы басып

L1 және L2 жарық диоды 5” бойы жыпылықтайды. Көмір сүзгіш (тек сүзгіш-сорғыш түрінде) 7-сур.
