ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PRF0038445C ELICA

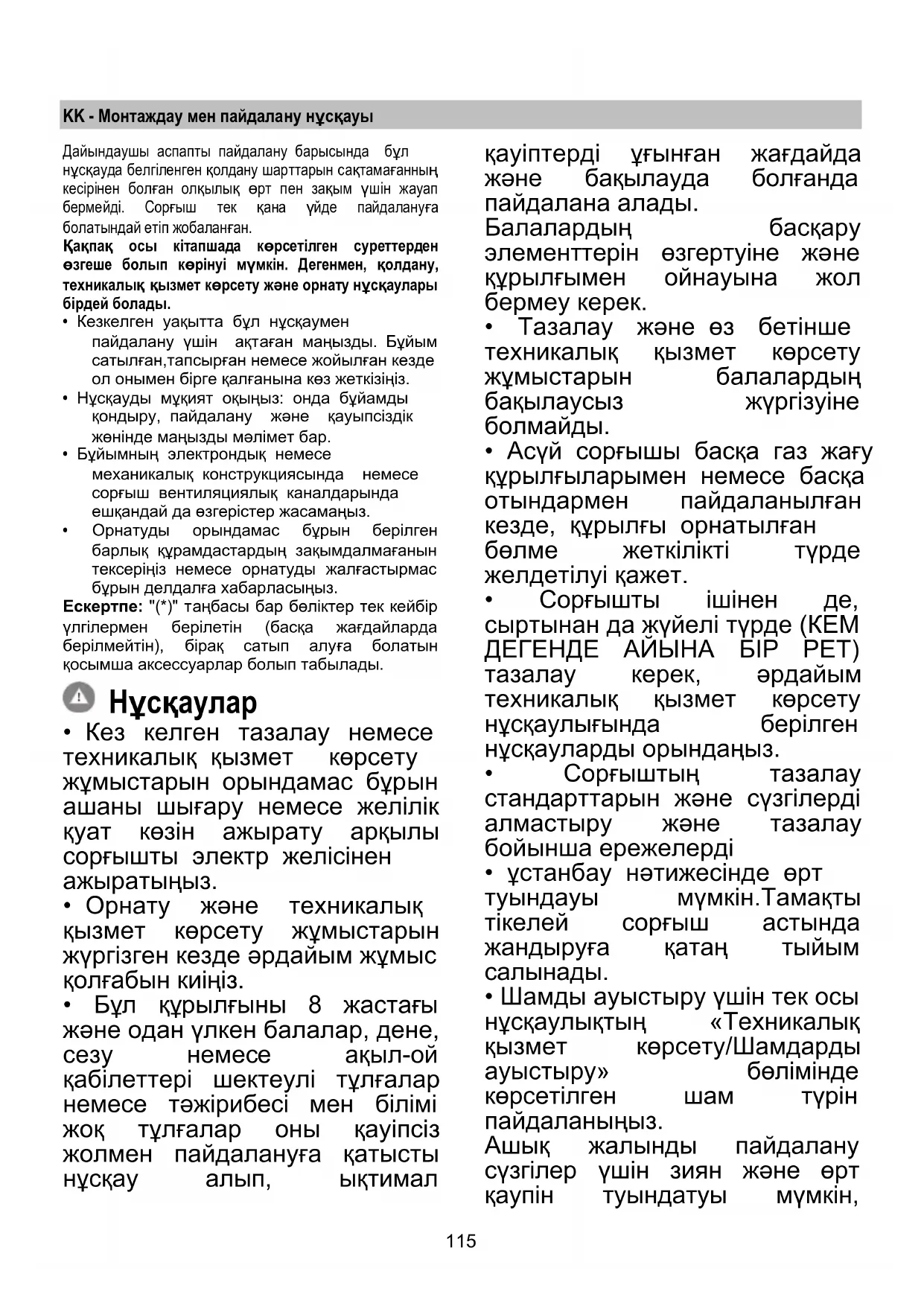

• Кезкелген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.

• Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану және қауыпсіздік жөнінде маңызды мәлімет бар.

• Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.

• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз. Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

• Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады. Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне

• Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

• ұстанбау нәтижесінде өрт туындауы мүмкін.Тамақты тікелей сорғыш астында жандыруға қатаң тыйым

• Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз. Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін,116 сондықтан оған ешқашан жол бермеу керек. Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет. САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толық аяқталмайынша құрылғыны электр желісіне

• Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

• Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

• Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

• Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.

• Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.

• Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз. Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды. Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз. Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс. Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала

Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар: Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет

көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе iшкi қайта айналу сүзгiші ретінде пайдалануға арналған. Сору нұсқасы Бу сыртқа біріктіруші фланецке қосылған117 сорғыш құбыр арқылы шығарылады.

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен теңдес болу керек.

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек. Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец). Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін күшейтеді. ! Қажетті минималды ұзындықтағы түтікті қолданыңыз. ! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°). ! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. Сүзу нұсқасы Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен иістерден

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 45cm , ал газ немесе біріктірілген плиталар үшін 50cm ден кем болмауы тиіс. Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз. Электр қосулары Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3- дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз. Суыру қалпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.

• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақпақтың сүзгі нұсқасын пайдаланғыңыз келсе, оны/оларды алу керек.

• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі қосалқы құралдарды (сонда оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында

Сүзгі көптеген қабырға/төбе түрлеріне сәйкес келетін бекіткіштермен (фиксаторлармен) қамтамасыздандырылған. Алайда, материалдар берілген қабырға/төбе түріне сәйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті мықты болуы керек.

6 түймесі бар басқару панелі Сүзіндінің функцияларын таңдау үшін сәйкесінше батырмаға басу жеткілікті.

Жарықты ON/OFF(ҚОСУ./СӨ

Қарқынды жылдамдықты таңдау батырмасы (сору күші) – ұзақтығ ы 5 минут – 5 минут өткеннен кейін сорғыш бұғ

дейін орнатылған жылдамдық тә

Жоғары жылдамдықты таң

батырмасы (сору күші)118 Орташа жылдамдықты таңдау батырмасы (сору күші) – жыпылық

тұрған кезде көмірлі сү згішті жуу немесе ауыстыру қажеттілігін көрсетеді. Бұ

сигнализация әдетте деактивацияланған. Сигнализацияны активациялау ү шін 0 батырмасына 3 секунд ішінде басып отырып, электрониканы сө ндіру керек. Одан кейін 3 секунд ішінде 1 жә не 2 батырмаларына біруақ ытта басу керек, алдымен тек 1 батырма ғана жыпылық

тұрады, одан кейін 1 жә не 2 екі батырма да жыпылықтай бастайды, бұ

активацияланғандығ ын білдіреді. Сигнализацияны сөндіру ү шін операцияны қайталау керек, алдымен 1 жә не 2 батырмалар жыпылық тайды, одан кейін тек 1 батырма ғана, бұ

деактивацияланғандығын білдіреді.

Төмен жылдамдықты таңдау батырмасы (сору күші) – жыпылық

тұрған кезде майлардың сү

қажеттілігін көрсетеді.

Қозғалтқыштың OFF батырмасы (күту режимі) – Электрониканы сөндіру –

згіті жуу/ауыстыру сигнализациясын түсіріп тастау. ҚОЗҒАЛТҚЫШТЫ СӨНДІРУ Қысқа уақыт басып тұру қозғалтқ

ТҮСІРІП ТАСТАУ Іске қосылып тұрған сү зінді кезінде сүзгіштерге техникалық қызмет кө

орындағаннан кейін дыбыстық

пайда болмағанша батырмағ а басу керек. Жыпылықтап тұратын жарықдиод 1

(майлардың сүзгіші) немесе 2 (кө

сүзгіші) жыпылықтауын тоқтатады. ЭЛЕКТРОНИКАНЫ СӨНДІРУ Батырмаға 3 секунд ішінде басып тұ

сонымен бірге сүзіндіні басқарудың

электроникасы сөндіріледі. Бұл функция бұйымды тазалауды жү

кезде пайдалы болуы мүмкін. Электрониканы қайталап іске қосу ү

операцияны қайталау жеткілікті.

Жұмыста ақаулар болған кезде, қолдау қызметіне жүгінудің алдында, аспаптан электрлік қуат көзін, минимум, 5 секундқа сөндіру керек, ол үшін штекерді шығару керек, ал одан кейін оны қайтадан іске қосу керек. Егер жұмыстағы ақау сақталса, онда қолдау қызметіне жүгіну керек. 4 батырмаға пультпен үлгі

T1. Шамның ON/OFF (Қосу/өшіру) түймесі T2 . Кіріс ағын жылдамдығын/моторды өшіру түймесі L1. Жылдамдық индикаторының ЖШД шамы қосулы T3. Моторды қосу/кіріс ағын жылдамдығын арттыру

T4 . "BOOST" (Тездету) – қарқынды жылдамдық функциясының түймесі T1: Шамның ON/OFF (Қосу/өшіру) түймесі шамды қосуға және өшіруге арналған T2: Жылдамдықты азайту / моторды өшіру түймесі кіріс қуатты азайту түймесін түтін тартқыш өшкенше

түтін тартқышты тікелей өшіріңіз. L1: Жылдамдық индикаторының ЖШД шамы қосулы орталық ЖШД шамдары белсенді/пайдаланылған кіріс ағын жылдамдығына байланысты жанады

1-кіріс ағын жылдамдығы белсенді

2-кіріс ағын жылдамдығы белсенді

3-кіріс ағын жылдамдығы белсенді

T3: Жылдамдықты арттыру түймесі түтін тартқышты іске қосу үшін басыңыз Кіріс қуатты арттыру үшін басыңыз. T4: "BOOST" (Тездету) – қарқынды жылдамдық функциясының түймесі 7 минут уақытқа қойылған "BOOST" қарқынды кіріс119 жылдамдығын белсендіру үшін, T4 түймесін басыңыз Ескертпе: 7 минуттық режим барысында алдыңғы орнатылған кіріс жылдамдыққа оралу үшін T4 түймесін тағы да басыңыз "BOOST" (Тездету) белсенді функция кезінде басыңыз:

алдыңғы орнатылған жылдамдыққа оралу

3-кіріс жылдамдыққа оралу үшін алдыңғы кіріс жылдамдықтың индикаторлық ЖШД шамдары арқылы көрінеді L1

• Егер қарқынды жылдамдық тікелей өшірілсе, мотор өшіріледі. "BOOST" (Тездету) функциясын пайдаланып жатқан кезде, T4 белгісі жыпылықтайды:

Сүзгінің толуын көрсететін индикатор жанады Тұрақты уақыт аралықтарында түтін тартқыш сүзгілерге техникалық қызмет көрсету қажеттігі сигналын береді.

(L1) жанады және шам жыпылықтайды (барлық индикатор шамдар бірге жыпылықтайды): май сүзгілеріне техникалық қызмет көрсетіңіз.

(L1) жанады және шамдар кезекпен жанады (индикатор шамдары кезектесіп жанады): белсенді көмір сүзгісіне техникалық қызмет көрсетіңіз Ескертпе: Осы сүзгінің қанығу индикаторы алғашқы 10 секундта түтін тартқышты іске қосу барысында көрінеді; қанығу индикаторлары осы уақыт ішінде қайта орнатылуы тиіс. Сүзгінің қанығу индикаторын қайта орнату: Мына түймені басып тұрыңыз

(L1) жанады және сөнеді (қайта орнатылған сүзгіге қарай индикатор шамдары бірге жыпылықтайды немесе кезекпен жанады).

Сүзгінің қанығу индикаторының іске қосылуы Ескертпе: бұл әрекет түтін тартқыш өшірулі болғанда орындалуы керек. - Май сүзгісі Бұл индикатор әдетте қосулы болады Және түймелерін 1-ші басу және ұстап

Оны ажырату үшін түймесін басыңыз Егер бұл индикатор белсенді болмаса,

Оны іске қосу үшін түймесін басыңыз - Белсенді көмір сүзгісі Бұл индикатор әдетте өшірулі болады және түймелерін 2-ші басу және ұстап

Оны ажырату үшін түймесін басыңыз Егер бұл индикатор белсенді болмаса,

Оны іске қосу үшін түймесін басыңыз Техникалық қызмет көрсету

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ! Май сүзгісі 10a-20-сурет Ас дайындаудағы май бөлшектерін ұстап қалады. Фильтрді ай сайын жуғыш заттармен қолмен немесе төмен температурада және үнемді жуу цикліндегі ыдыс жуғыш машинасында тазалап тұру керек (немесе фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса, берілген қажеттілікті көрсеткен жағдайда). Майды тазалау фильтрі ыдыс жуғыш машинасымен жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мүлде өзгермейді. Май сүзгісін алып тастау үшін серіппелі босату тұтқасын

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде) 19-сурет Ас пісірген кезде жарамсыз иісті ұстап

Көмір фильтрінің қанығуы, асүйдің түрі мен көмір фильтрінің жүйелі тазаланылуына байланысты ұзақ уақыт қолданғаннан кейін болады. Қандай жағдай болмасын, картриджді кемінде 4 ай сайын ауыстырып тұру қажет (немесе фильтрдің қанығу индикатор жүйесі,120 егер сіздің моделіңізге орнатылған болса, ауыстырудың қажет екенін көрсеткен жағдайда). Жууға немесе қалпына келтіруге БОЛМАЙДЫ. Дөңгелек көмір сүзгісі Қозғалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз. Алу үшін оларды сағат тіліне кері бұраңыз. Шам ауыстыру 22-сурет Корпус жарық диод технологиясына негізделген жарық жүйесімен жабдықталған. Жарық диодтары оңтайлы жарықты, әдеттегі шамдардан 10 есе артық ұзақтықты қамтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді. Шамдарды ауыстыру үшін, өкілетті қосалқы бөлшектер орталығына хабарласыңыз.121 ET - Paigaldus- ja kasutusjuhend Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja - aurude eemaldamiseks üksnes koduses majapidamises. Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.
