РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PRF0157394 ELICA

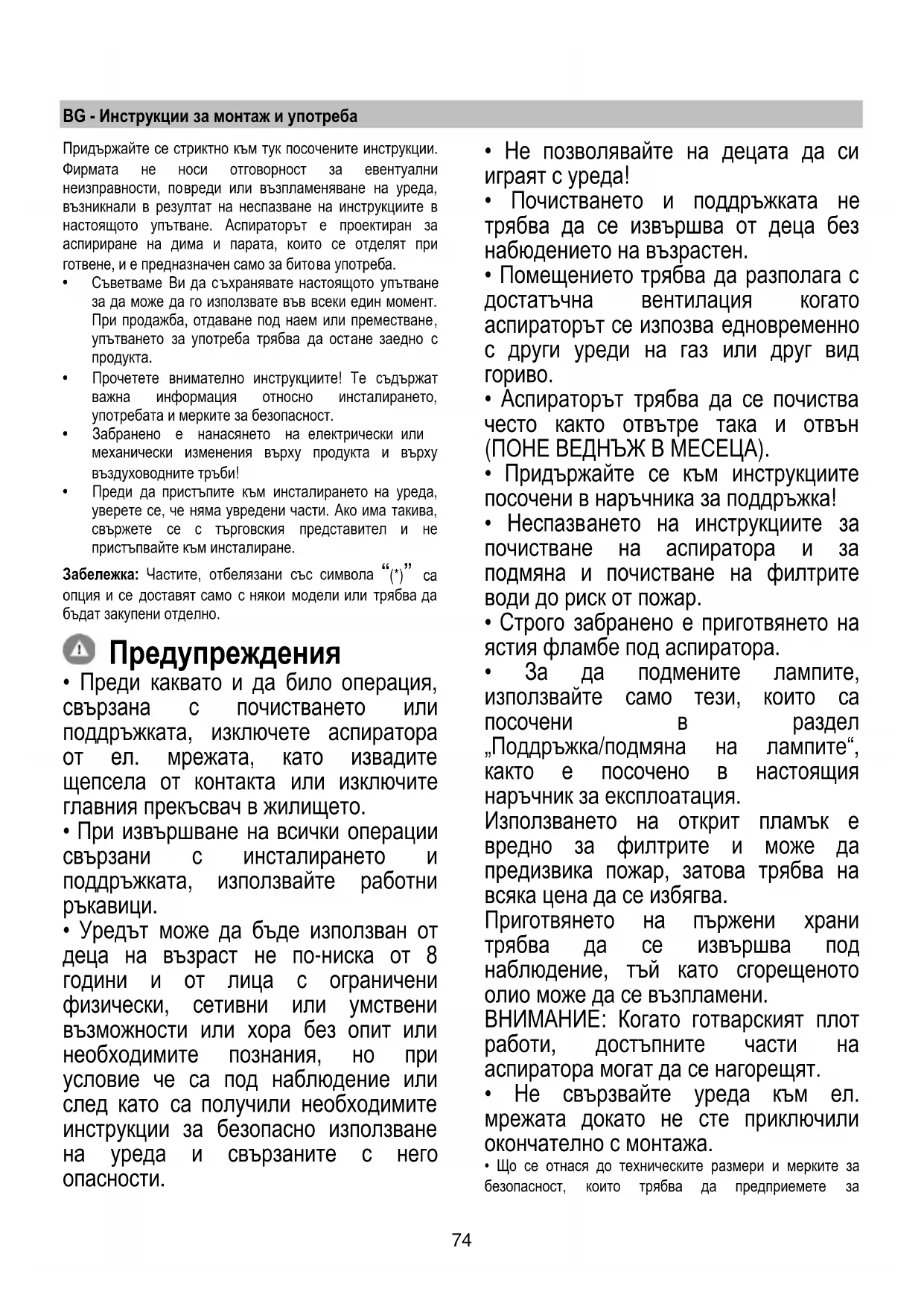

Съветваме Ви да с ъхранявате настоящото упътване за да може да го използвате във всеки един момент. При продажба, отдаване под наем или преместване, упътването за употреба трябва да остане заедно с

• Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и мерките за безопасност.

• Забранено е нанасянето на електрически или механически изменения въ рху продукта и върху въздуховодните тръби!

• Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има такива, свържете се с търговския представител и не пристъпвайте към инсталиране. Забележка: Частите, отбелязани със символа

опция и се доставят само с някои модели или трябва да бъдат закупени отделно. Предупреждения

• Преди каквато и да било операция, свързана с почистването или поддръжката, изключете аспиратора от ел. мрежата, като извадите щепсела от контакта или изключите главния прекъсвач в жилището.

• При извършване на всички операции свързани с инсталирането и поддръжката, използвайте работни

• Уредът може да бъде използван от деца на възраст не по-ниска от 8 години и от лица с ограничени физически, сетивни или умствени възможности или хора без опит или необходимите познания, но при условие че са под наблюдение или след като са получили необходимите инструкции за безопасно използване на уреда и свързаните с него

• Не позволявайте на децата да си играят с уреда!

• Почистването и по ддръжката не трябва да се извършва от деца без набюдението на възрастен.

• Помещението трябва да разполага с достатъчна вентилация когато аспираторът се изпозва едновременно с други уреди на газ или друг вид

• Аспираторът трябва да се почиства често както отвътре така и отвън

• Придържайте се към инструкциите посочени в наръчника за поддръжка!

• Неспазването на инструкциите за почистване на аспиратора и за подмяна и почистване на филтрите води до риск от пожар.

• Строго забранено е приготвянето на ястия фламбе под аспиратора.

• За да подмените лампите, използвайте само тези, които са посочени в раздел „Поддръжка/подмяна на лампите“, както е посочено в настоящия наръчник за експлоатация. Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва на всяка цена да се избягва. Приготвянето на пържени храни трябва да се извършва под наблюдение, тъй като сгорещеното олио може да се възпламени. ВНИМАНИЕ: Когато готварският плот работи, достъпните части на аспиратора могат да се нагорещят.

• Не свързвайте уреда към ел. мрежата докато не сте приключили окончателно с монтажа.

• Що се отнася до техническите размери и мерките за безопасност, които трябва да предприемете за75 отвеждането на димните газове навън, Ви препоръчваме да се придържате стриктно към правилата, предвидени в регламентите на компетентните местни власти.

• Аспирираният въздух не трябва да се насочва към тръбопроводите, които се използват за отвеждане на димните газове, отделящи се при използването на уреди работещи с газ или друг вид гориво.

• Не използвайте и не оставяйте аспир атора без правилно монтирани лампички поради евентуален риск от токов

• Никога не използвайте аспиратора без правилно монтирана решетка!

• Аспираторът не трябва НИКОГА да се използва като опорен плот освен ако това не е специално указано.

• При монтажа изполвайте само фиксиращите болтове,

ставени заедно с уреда или ако няма такива, закупете подходящи болтове.

• Използвайте болтове с подходяща дължина, както е посочено в наръчника за инсталиране.

• При наличие на съмнения, моля свържете се с оторизирания сервиз за техническо обслужване или квалифициран персонал.

• Неисталирането на болтовете и механизмите за фиксиране в съотвествие с настоящите инструкции може да доведе до рискове от електрическо

• Не използвайте с програматор, таймер, отделно дистанционно управление или каквото и да е друго устройство, което се активира автоматично. Този уред отговаря на изискванията на : - Европейската директива 2012/19/EC - Waste Electricаl and Electronic Equipment (WEEE). Уверявайки се, че този уред ще бъд е рециклиран по подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация във връзка с предаването, съб ирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел.

Уредът е проектиран, тестван и произведен в съответствие с:

• EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения за правилна употреб а, за да се намали въздействието върху околната среда: Включете (ON) аспиратора на минимална скорост, когато започнете да готвите и го оставете да работи няколко минути след приключване на готвенето. Увеличавайте скоростта само в случай на голямо количество дим и пари и използвайте увеличените скорости само в екстремни

Сменяйте филтъра/филтрите с активен въглен, когато е

ходимо, за да поддържате добра ефективност на намаляване на миризмата. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за да поддържате добра ефективност на филтъра за мазнините. Използвайте максималния диаметър на системата за отвеждане на въздуха, посочен в това ръководство за оптимизиране на ефективността и за намаляване на шу

Аспираторът има следното предназначение: всмуква и отвежда навън или филтрира въздуха, като едновременно с това го рециклира. Версия с аспирация Парата се отвежда навън посредством въздуховодна тръба свързана със съединителния фланец.

Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно. Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен.

Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени. Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на

Свързването към въздуховодни тръби и отвори с по- малък диаметър намалява капацитета на аспириране и увеличава значително шу ма по време на работа. В тези случаи фирмата не поема никаква отговорност. ! Използвайте тръба с необходимата дължина. ! Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°). ! Не променяайте рязко сечението на тръбите!76 Версия с филтриране Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате аспиратора в този вариант на работа трябва да инсталирате допълнителна филтрираща система на базата на филтри с активен въглен.

Минималното разстояние между повърхността, на която се поставят съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 50cm в случай на електрически печки и не по-малко от 50cm, в случай на газови или комбинирани печки. Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние, то трябва да се има

Напрежението в ел.мрежата трябва да отговаря на напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа. Ако не е снабден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място след приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение ІІІ, в съответствие с правилата за монтиране.

Преди да свържете отново аспиратора към мрежата и да проверите дали функционира правилно, проверете дали кабелът е монтиран както трябва. Внимание! Подмяната на захранващия кабел трябва да се извършва от оторизирания сервиз за техническа помощ, за да се избегне всякакъв риск.

Този вид аспиратори трябва да се вгради в окачен шкаф или някаква друга основа. Преди да пристъпите към монтажа::

• Уверете се, че закупеният от Вас продукт отговаря по размери на избраното място за инсталиране.

• Отстранете филтъра/филтрите с активен въглен (разбира се, ако избраният от Вас модел разполага с такъв). За да извършите това проследете операциите в съответния параграф. Монтирайте филтрите отново само в случай, че желаете да използвате аспиратора във вариант на филтрираща версия.

• Уверете се, че по време на транспорта във вътрешната част на аспиратора не са попаднали дребни предмети, като например пликчета с винтове, гаранционни карти и др.; ако намерите такива отстранете ги и ги запазете.

1 ON/OFF на мотора При натискане на бутона аспираторът се задейства на 1-ва скорост. При повторно натискане на бутона в процес на работа аспираторът се изключва (позиция OFF). 2 Увеличаване на скоростта При натискане на бутона аспираторът преминава от позиция OFF на 1-ва скорост. При натискане на бутона при включен аспиратор (позиция ON) се увеличава скоростта на мотора и аспираторът преминава от 1-ва на интензивна

При задействане на всяка една скорост се включва различен светодиод: 1-ва скорост – светодиод L1 2-ра скорост – светодиод L2 3-та скорост – светодиод L3 Интензивна скорост – светодиод L4 (премигва) Интензивната скорост е с определено времетраене. Стандартното времетраене е 5’, след изтичането на които аспираторът преминава на 2-ра скорост. За да дезактивирате функцията преди да изтече определеното време натиснете бутон № 2, аспираторът преминава на 1-ва скорост, а при натискане на бутон № 1 се изключва. 3 ON/OFF светлини 4 Времетраене на скоростта 5 Индикатор за работния режим Времетраене на скоростта Времетраенето на скоростта се задейства чрез натискане на бутон № 4; след изтичане на предварително зададеното време аспираторът се изключва. Времетраенето е разпределено както следва: 1-ва скорост - 20 минути (светодиод L1 премигва) 2-ра скорост - 15 минути (светодиод L2 премигва) 3-та скорост - 10 минути (светодиод L3 премигва) Интензивна скорост - 5 минути (светодиод L4 премигва) При натискане на бутон № 1 когато е активирана една от скоростите с определено времетраене аспираторът се изключва, а при натискане на бутон № 2 или 4 аспираторът преминава на зададената скорост. Сигнализация на филтъра за мазнини77 След 40 работни часа се включва светодиод L5. Появата на тази индикация означава, че филтърът за мазнини, който е инсталиран, трябва да бъде измит. За да нулирате индикацията натиснете бутон № 1 и задръжте в продължение на 3”. Сигнализация на филтъра с активен въглен След 160 работни часа започва да премигва светодиод L5.

на тази индикация означав а, че филтърът с активен въглен, който е инсталиран, трябва да бъде

За да нулирате индикацията натиснете бутон № 1 и задръжте в продължение на 3”. При едновременна сигнализация и от двата филтъра, светодиодът L5 ще подаде последователни аларми, като ще остане включен в продължение на 3", след което

премигне 3 път и един след друг. Нулирането става като повторите 2 пъти горепосочената

Първият път се нулира индикацията на филтъра за мазнини, а вторият на филтъра с активен въглен. В стандартен режим на работа сигнализацията на филтъра с активен въглен не е активирана. В случай, че използвате аспиратора във вариант

филтрираща верс ия е необходимо да активирате сигнализацията на филтъра с активен въглен. Активиране на сигнализацията на филтъра с активен

Изключете аспиратора (позиция OFF), натиснете едновременно бутони 1 и 4 и задръжте в продължение на 3”. Светодиодите L1 и L2 ще премигват в продължение на 5”. Дезактивиране на индикацията на филтъра с активен

лючете аспиратора (позиция OFF), натиснете едновременно бутони 1 и 4 и задръжте в продължение на 3”. Светодиодът L1 ще премигва в продължение на 2”. Аларма за температурата Аспираторът разполага с температурен сензор, който задейства мотора на 3-та скорост в случай, че температурата в зоната за подаване на команди се повиши значително.

задействане на алармата запо чват да премигват последователно светодиоди L1, L2, L3. Това продължава докато температурата не слезе под границите на аларма. Този режим може да бъде прекъснат чрез натискане на бутон № 1 или 2. На всеки 30” сензорът измерва температурата на средата в зоната на дисплея.

За почистването използвайте ЕДИНСТВЕНО кърпа, навлажнена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА ПОЧИСТВАНЕ! Избягвайте препарати, които съдържат абразивни частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Фиг. 2-3-8-9 Поддръжка на панел Разглобяване: а. издърпайте панела (ПРЕДНА СТРАНА) решително

b. откачете го от задните панти. Почистване: панелът за аспирация трябва да се почиства на същите интервали, както филтъра за мазнини, използвайте кърпа, навлажнена с течни неутрални препарати. Избягвайте употребата на абразивни продукти. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Панелът се зак ача от задната част и се фиксира от предната част (фиксиране с магнити). Внимание! винаги проверявайте, дали панелът е добре фиксиран на неговото място. Филтър за мазнини Фиг. 2-9 Филтърът задържа мазните частици, отделяни при

Почиства се веднъж месечно с неутрални препарати. Мие се ръчно или в съдомиялна машина на ниска температура и кратък режим на измиване. При миене на филтъра за мазнини в съдомиялна машина е възможно той да се обезцвети, но това в никакъв случай не намалява способ ността му на филтриране. За да разглобите филтъра за мазнините, дръпнете дръжката с пружинен механизъм. Филтър с активен въглен (само за филтрираща

Фиг.7 Задържа неприятните миризми, които се отделят при

Филтърът с активен въглен се запушва приблизително след дълъг период на използване в зависимост от начина на готвене и от това колко често почиствате филтъра . Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или когато индикаторът за за сищане на филтрите показва, че е необходимо. Не се мие нито може да се използва повторно. Кръгъл филтър с активен въглен Поставете по един филтър от всяка страна, така че да се покрият двете предпазни решетки на работното колело на мотора, след което завъртете по посока на часовниковата стрелка.78 При демонтажа завъртете в посока обратна на часовниковата стрелка. Подмяна на ел. крушки Аспираторът разполага с осветителна система със СВЕТОДИОДИ. СВЕТОДИОДИТЕ гарантират оптимално осветление, до 10 пъти по-силно от традиционните лампи и позволяват 90% икономия на електроенергия. За подмяна се обърнете към сервиза за техническо обслужване.79 RO - Instrucțiuni de montaj și utilizare Urmăriţi îndeaproape instrucţiunile conţinute în acest manual. Producătorul îşi declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului şi derivate dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor conţinute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse şi vaporilor rezultaţi în urma gătirii alimentelor şi este destinată doar utilizării casnice.
