ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ 1.180310.0 Kärcher

Ті, хто підписалися діють за запитом та дорученням керівництва. уповноважений по документації: S. Reiser Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Заява при відповідність Європейського співтовариства Продукт: Очищувач високого тиску Тип: 1.180-xxx Відповідна директива ЄС 2000/14/ЄС 2004/108/ЄС 2006/42/EG (+2009/127/EG) 2011/65/ЄС Прикладні гармонізуючі норми EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Застосовуваний метод оцінки відповідності 2000/14/ЄС: Доповнення V Рівень потужності dB(A) Виміряний:89 Гарантований:92 CEO Head of Approbation Winnenden, 2013/09/01 280 UK– 5 Құрметті тұтынушы, Бұйымды алғашқы қолдану алдында пайдалану нұсқауын мұқият оқып шығыңыз, нұсқауларды орындап, кейінгі пайдалану үшін немесе осы аппаратты кейін пайдаланатын тұлғалар үшін сақтап қойыңыз. Сіздің бұйымыңыздың жеткізілу көлемі қорапшада бейнеленген. Бұйым қорапшасын ашқанда қорапша ішіндегі бұйым мен бөлшектерінің толық жəне бұзылмаған түрде болғандығын тексеріп

Егер кейбір жабдықтар жоқ болса неме- се тасымалдау кезіндегі ақаулар болса, аппаратты сатқан фирманы хабардар

Бұл жоғары қысымды тазалағышты үй шаруашылығына ғана қолданыңыз. – құрылғыларды, көліктерді, құрылыстарды, құралдарды, қасбеттерді, террасаларды, бақ құралдарын жəне т.б. жоғары қысымды су ағынымен тазалауға арналған (қажет болса, тазалағыш заттардың көмегімен). – KÄRCHER компаниясы мақұлдаған жиынтықтаушы бөлшектермен, қосалқы бөлшектермен жəне тазалағыш заттармен. Тазалағыш заттармен бірге берілетін нұсқауларды орындаңыз. Қаптау материалдары екінші өңдеуге жарамды. Қаптаманы үй қоқысына лақтырмауыңызды сұраймыз, оларды екінші өңдеу үшін бөлек

Өз мерзімін аяқтаған құралдарда бағалы, екінші өңдеуге жарамды материалдар бар. Сондықтан қолданылған жəне ескі бұйымдарды ар- найы іріктеп жинау жүйелері арқылы қалдықтарға тапсыруыңыз лазым. Кейбір елдерде қоғамдық су қоймаларынан су алуға рұқсат берілмейді. Тазалағыш заттармен жұмысты тек сұйықтық өткізбейтін жұмыс бет- терінде қосылған үй канализациясымен орындау керек. Тазалағыш заттың су қоймасына не жерге енуіне жол

Қалдықтар пайда болатын мұнай қамтитын су қоймаларындағы таза- лау жұмыстары, мысалы, қозғалтқыш

астын жуу, тек жууға арналған алаңдарда май бөлгішінің көмегімен орындалуы керек. Құрамындағы заттар туралы анықтамалар (REACH) Бұйымның құрамындағы заттар туралы соңғы мағлұматтарды астыда көрсетілген интернет беттерімізде оқи

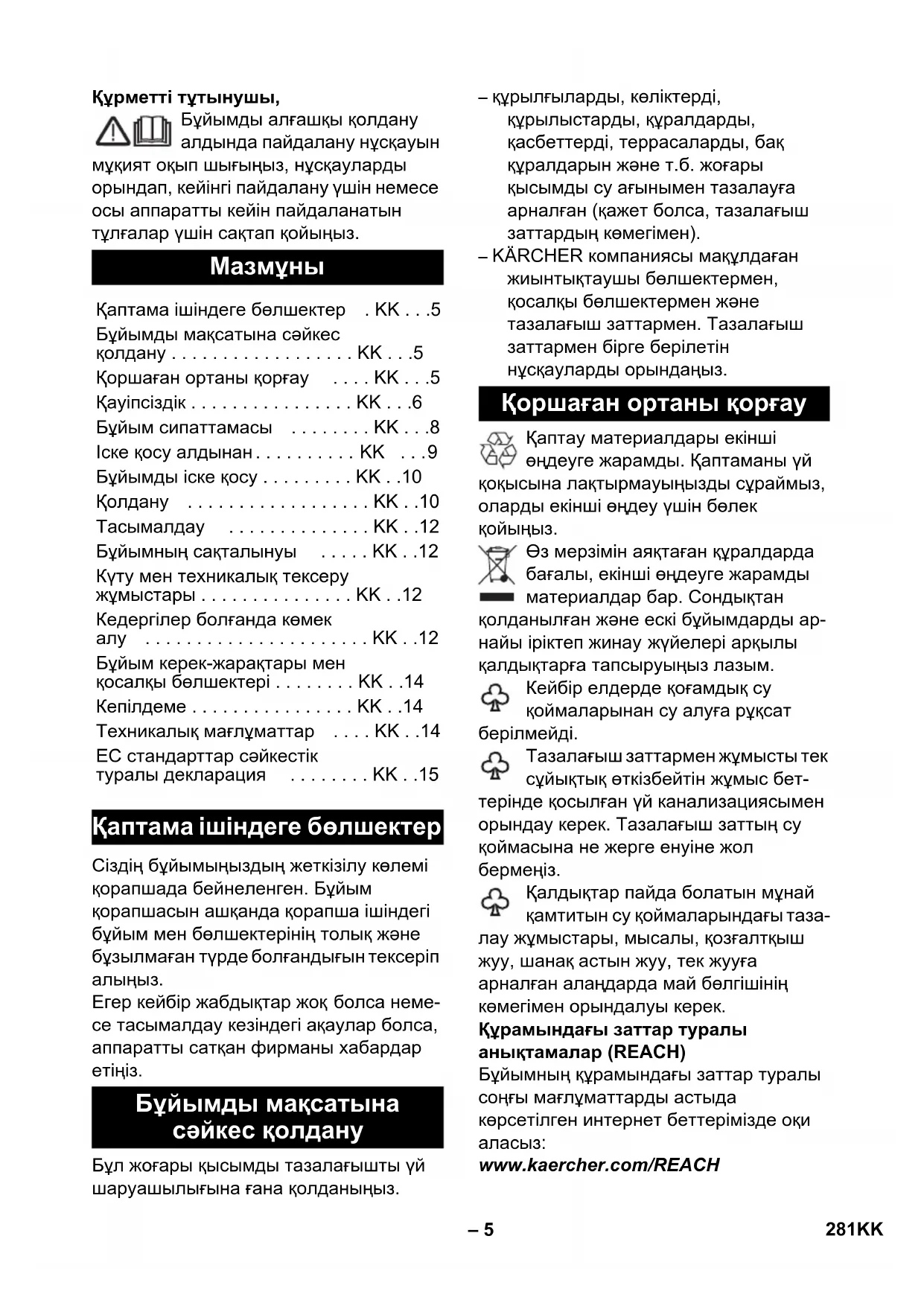

Қаптама ішіндеге бөлшектер . KK . . .5 Бұйымды мақсатына сəйкес қолдану . . . . . . . . . . . . . . . . . . KK . . .5 Қоршаған ортаны қорғау . . . . KK . . .5 Қауіпсіздік . . . . . . . . . . . . . . . . KK . . .6 Бұйым сипаттамасы . . . . . . . . KK . . .8 Іске қосу алдынан. . . . . . . . . . KK . . .9 Бұйымды іске қосу . . . . . . . . . KK . .10 Қолдану . . . . . . . . . . . . . . . . . . KK . .10 Тасымалдау . . . . . . . . . . . . . . KK . .12 Бұйымның сақталынуы . . . . . KK . .12 Күту мен техникалық тексеру жұмыстары . . . . . . . . . . . . . . . KK . .12 Кедергілер болғанда көмек алу . . . . . . . . . . . . . . . . . . . . . . KK . .12 Бұйым керек-жарақтары мен қосалқы бөлшектері . . . . . . . . KK . .14 Кепілдеме . . . . . . . . . . . . . . . . KK . .14 Техникалық мағлұматтар . . . . KK . .14 ЕС стандарттар сəйкестiк туралы декларация . . . . . . . . KK . .15 Қаптама ішіндеге бөлшектер Бұйымды мақсатына сəйкес қолдану Қоршаған ортаны қорғау 281KK– 6

Ауыр жарақаттануға не өлімге апарып соғатын тікелей түрде түсе алатын тəуекелге нұсқау. 몇 Сақтандыру Ауыр жарақаттануға не өлімге апарып соғатын ықтимал қауіпті жағдайларға

몇 Сақтық нұсқауы Жеңіл жарақаттануға апарып соғатын ықтимал қауіпті жағдайға нұсқау. Назар аударыңыз Материалдық зиянға апарып соғатын ықтимал қауіпті жағдайға нұсқау. Жоғары қысымды ағын адамдарға, жануарларға, бел- сенді электрлік құралдарға немесе бұйымның өзіне қарсы бағытталмауы тиіс. Бұйымды аяздан сақтаңыз. Бұйымды қоғамдық ауыз су желісіне тікелей қосуға болмай-

Кабель ашасы мен электр розетка- сын ешқашан ылғалды қолмен ұстамаңыз не түртпеңіз. Қуат сымы мен кабель ашасында əр қолданыс алдында зақымдардың бар-жоғын тексеріңіз. Зақымдалған қуыт сымын өкілетті қызмет көрсетуші/электрші мамандар де- реу ауыстыруы тиіс. Қуыт сымы зақымдалған бұйымды қолданбаңыз. Бəрі жұмыс бөлімшесіде бар болған ток өткізгіш бөлшектердың

шашыранды қорғау болу керек. Ұзартқыштың желі айыры мен жалғамасы суға берік болуы керек жəне оларды суға тигізбеу қажет. Жалғама жерде қалай болса, солай жатпауы тиіс. Кабель жинайтын шарғыны қолданғаныңыз жөн, бұл ашалы розетканың жерден мин. 60 мм. жоғары тұруын қамтамасыз

Қуат сымы мен ұзартқыштың қиылу, қысылу, созылу жəне

нəтижесінде пайда болған ақаулардың болмауын қадағалау ке- рек. Электрік сымдарды ыстықтың, майдың əсерінен жəне өткір қырлардан қорғаңыз. 몇 Сақтандыру Бұйымды тек ауыспалы токқа жалғаңыз. Кернеу бұйымның түр ке- стесінде көрсетілген кернеуге сəйкес болуы тиіс. Бұйымды тек электршінің IEC 60364 стандартына сəйкес қондырған электр розеткасына жалғауға болады. Жарамсыз электрлік ұзарту кабель- дерін қолдану қауіпті болуы мүмкін. Сыртта жұмыс істегенде тек қана рұқсат етілген жəне лайықты түрде белгіленген жəне жеткілікті

қимасы бар электрлік ұзарту кабельдерін қолданыңыз:

Ұзартқышты əрқашан кабель бара- банына толығымен ораңыз. Қауіпсіздікті қамтамасыз ету мақсатында бұйымды автоматты ажыратқыш (макс. 30 мА) арқылы қолдану қатаң ұсынылады.

Жоғары қысымды шлангі, қолмен шашырату пистолеті жəне қауіпсіздік құралдары сияқты маңызды құрамдастарда əр қолданыс алдында зақымдардың бар-жоғын тексеріңіз. Зақымдалған құрамдастарды дереу ауыстырыңыз. Құрамдастары зақымдалған бұйымды қолданбаңыз. Қауіпсіздік Нұсқаудың анықтамасы Бұйымдағы символдар мен

Электрлік құрамдастар Қауіпсіз қолдану 282 KK– 7 Жоғары қысымды ағын киім немесе аяқ киімді тазалау үшін басқа адамдарға немесе өзіңізге қарсы бағыттауға болмайды. Құрамында қауіпті заттары (мысалы, таскендір) бар заттарды бүркімеңіз. Шиналар/шина бұрандалары жоғары қысымды ағыннан зақымға келіп, жа- рылуы мүмкін. Мұның бірінші белгісі - шина түсінің өзгеруі. Зақымдалған шиналар/шина бұрандалары өте қауіпті болып табылады

кезінде ағыннан кемінде 30 см қашықтықта тұрыңыз! Қаптама қағазын балалардан аулақ ұстаңыз, тұншығып қалу қаупі бар! 몇 Сақтандыру Балаларға немесе нұсқау берілгенжоқ адамдарға бұл бұйымды пайдалануға болмайды. Бұл құрылғыны физикалық, сенсорлық немесе ақыл-ой дамуы шектелген немесе тəжірибесі жəне/ немесе біліктілігі жоқ адамдар білікті маманның бақылауында болмаған ке- зде немесе осы мамандар тарапынан бұйымды қолдану тəсілі жəне оған қатысты қауіптер түсіндірілмеген кезде пайдаланбауы тиіс. Балаларға құрылғымен ойнауға рұқсат бермеңіз. Балаларға құрылғымен ойнауға жол бермеу үшін оларды бақылап отыру

Пайдаланушы бұйымды нысанына байланысты қолдануы керек. Бұйыммен жұмыс істеу кезінде жер- гілікті шарттарға назар аударуы керек, жақында жүрген адамдарды ескеруі қажет. Жоғары қысымды шлангі, арматура мен муфталар бұйымның қауіпсіздігі үшін маңызды. Тек өндіруші мақұлдаған жоғары қысымды шлангілер , арматуралар мен муфталарды қолданыңыз. Егер қорғаушы киімі жоқ басқа адамдар жақын болса, бұйымды қолданбаңыз. Бұл бұйымы бұйым шығарушысымен қойылған немесе ұсынылған таза- лау бұйымдар пайдалану үшін. Басқа тазалау бұйымдар немесе химиялық заттектер қолдану кезін- де бұйымның қауіпсіздігін бұзылуы

몇 Сақтық нұсқауы Ұзақ уақыт іске қосылмай тұрған жағдайда негізгі қосқышты/бұйым қосқышын басып немесе электрлік ашаны ажыратып бұйымды өшіріңіз. Лакталған беттерді тазалау кезін- де зақымдарға жол бермеу үшін ағыннан кемінде 30 см қашықтықта

Бұйымды ешқашан қосулы күйінде қалдыруға болмайды. Температура 0 °C-ден төмен болғанда бұйымды қолданбаңыз.

Жанғыш сұйықтықтарды бүркімеңіз. Ерітінді қосылған сұйықтықтарды немесе ерітілмеген қышқылдар мен ерітінділерді ешқашан бұйымға сорғытпаңыз! Бұларға, мысалы, бензин, еріткіштер немесе мазут жатады. Сұйықтық бүріккіші тез жанғыш, жарылғыш жəне улы болып табылады. Ацетон, ерітілмеген қышқылдар мен еріткіштерді қолданбаңыз, олар бұйымдағы қолданылған материалдардың бұзылуына апара алады. Жарылу қаупі бар жерлерде пайдалануға тыйым

Бұйымды қауіпті аймақтарда (мы- салы, бензин құю станцияларында) қолдану кезінде тиісті қауіпсіздік ережелерін сақтау қажет. Шашыранды немесе кірденгі қорғаулары үшін қорғайтын киімді жəне қорғайтын ұпайлар тасысу керек. Басқа тəуекелдер Жеке қорғаныс құралдары 283KK– 8 몇 Сақтық нұсқауы Қауіпті жағдайлар мен бұйым зақымдалуының алдын алу үшін бұйымды пайдалану алдында қауіпсіздік шараларын сақтау қажет. Құралды тегіс жерге орнатқан жағдайда ғана құралды қауəпсіз пай- далануды қамтамасыз етуге болады. 몇 Сақтық нұсқауы Қауіпсіздік құралдарының мақсаты - қолданушыларды қауіптен сақтандыру, оларды өзгертуге немесе бақылаусыз қалдыруға болмайды. Бұйым қосқышы бұйымның кенет қолданылуына жол бермейді. Құлып қол бүріккішінің иінтірегін жабады да, бұйымның кенет іске қосылуына жол

Босатқыш клапан максималды рұқсат етілген жұмыс қысымының артуына жол

Қолмен шашырату пистолетінің тұтқасы босатылғанда қысым қосқышы сорапты істен шығарып алады, жоғары қысымды ағым тоқтатылады. Тұтқа тартылғанда сорап қайтадан қосылады. Осы пайдалану нұсқауында толық жиынтық көрсетілген. Модельге байла- нысты жеткізілу көлемінде өзгешелік бо- лады (қаптаманы қараңыз) Суреттер бүктемелі бетте

1 Су жеткізу жеріне арналған муфта 2 Қол бүріккішін сақтау орны 3 Кірістірілген елегі бар су жеткізу жері 4 Бұйым қосқышы "0/OFF"/"I/ON" 5 Жоғары қысымды шлангі 6 Тазалағыш заттарға арналған мөлшер реттегіші 7 Қол бүріккішін сақтау орны 8 Жоғары қысымды шлангіні орайтын

9 Тасымалдау тұтқасы 10 Шлангіні орайтын барабанға арналған жетекші тұтқа 11 Тазалағыш зат порты бар Plug 'n' Clean тазалағыш зат бөтелкесін сақтау орны 12 Шашырату құбырын сақтау орны 13 Қуат сымын сақтау ілгегі 14 Электр тоққа қосу кабелдер ашасы-

15 Қақпағы бар Plug 'n' Clean тазалағыш зат бөтелкесі 16 Тасымалдау дөңгелегі 17 Қол бүріккіші 18 Құлпы бар қол бүріккіші 19 Жоғары қысымды шлангіні қол бүріккішінен ажыратуға арналған түйме 20 Қысым реттегіші бар шашырату құбыры (Vario Power) Қолданыстағы тазалау жұмыстарына арналған. Жұмыс қысымы "Min" жəне "Max" арасында біркелкі реттеледі. "Mix" күйінде тазалағыш затты қосуға

Жұмыс қысымын реттеу үшін қол бүріккішінің тұтқасын жіберіңіз жəне шашырату құбырын қалаған күйге

21 Кір кетіру фрезері бар шашырату

Қиын кетірілетін кірленуге арналған

Қосымша керек-жарақтар 22 Жуғыш қылшақ Тазалағыш заттармен жұмыс істеуге

23 Айналмалы жуғыш қылшақ Тазалағыш заттармен жұмыс істеуге

Əсіресе автоматты тазалау үшін жа-

24 Тазалағыш зат сауыты бар көбік шүмегі Тазалағыш зат сауыттан сорылады жəне қуатты тазалағыш зат көбігі

Қауіпсіздік құралдары Бұйым қосқышы Құлпы бар қол бүріккіші Қысымды қосқышы бар босатқыш

Бұйым сипаттамасы 284 KK– 9

Жинақта қамтылмаған 25 Су ағыны шлангісі Матамен күшейтілген су шлангісі стандартты муфтамен қолданылады. Диаметрі ең кемі 13 мм (1/2 дюйм), ұзындығы ең кемі 7,5 м. Суреттер бүктемелі бетте

Іске қосу алдында бұйымның бос қосалқы бөліктерін орнатыңыз.

Дөңгелектерді бекітпеге итеріңіз. Дөңгелектерді берілген тығынмен бекемдеңіз. Тығындардың бекемдігін тексеріңіз!

Төменгі ұстағышты қуыстарға орналастырыңыз

жылжытыңыз, ол бекітіледі. Жоғарғы ұстағышты орналастырыңыз жəне тірелгенше төмен басыңыз.

Сақтау ілгектеріне басып, жоғарғы күйге бекітіңіз. Сондықтан екі берілген бұранда жəне крест тəрізді ойма кілтекті бұрандаларға арналған PH 2 бұрауышы қажет болады.

Тасымалдау тұтқасын бағыттауышқа енгізіңіз жəне 2 бұрандамен бекітіңіз. Сондықтан екі берілген бұранда жəне крест тəрізді ойма кілтекті бұрандаларға арналған PH 2 бұрауышы қажет болады.

Екі тазалағыш зат шлангісін ұяшықтарға жалғаңыз. Мөлшер реттегішін орнатыңыз жəне екі бұрандамен бекітіңіз.

Оралған жоғары қысымды шлангінің бос ұшын мөлшер реттегішіндегі қуыстар арқылы итеріңіз.

Жоғары қысымды шлангіні қол бүріккішіне дыбыспен бекітілмеген- ше енгізіңіз. Нұсқау: Байланыстырғыш бұрандалы түтіктердің дұрыс орналасқанын тексеріңіз. Жоғары қысымды шлангідегі тарты- лысты тексеру кезінде сақ болыңыз. Назар аударыңыз Судағы қоспалар жоғары қысымды сорғышқа жəне керек-жарақтарға зақым келтіруі мүмкін. Қорғаныс үшін KÄRCHER су сүзгісін (қосымша керек- жарақ, тапсырыс нөмірі 4.730-059) пай- далану ұсынылады. Байланыс мəліметтерін Түр тақтасы/ техникалық мəліметтер бөлімінде

Су беру мекемесінің нұсқауларын

몇 Сақтандыру Қолданылатын заңды ережелерге сəйкес, іріктеу жүйесі жоқ бұйым ешқашан ас су жүйесінде қолданылмауы тиіс. Міндетті түрде KÄRCHER компаниясы мақұлдаған ірік- теу жүйесі немесе EN 12729, BA түрі талаптарына сай келетін іріктеу жүйесі қолданылуы тиіс. Іске қосу алдынан Бұйым керек-жарақтарын орнату Електі орнату Қол бүріккішін сақтау орнын орнату Қуат сымын сақтау ілгегін орнату Тасымалдау тұтқасын орнату Тазалағыш заттарға арналған мөлшер реттегішін орнату Шланг орау дағырасы бар (барабаны бар) бұйым: Жоғары қысымды шлангіні қол бүріккішіне жалғау Су беру жүйесі Құбырдан су беру жүйесі 285KK– 10 Іріктеу жүйесі арқылы алынған су ауыз су ретінде қарастырылмайды. Назар аударыңыз Іріктеу жүйесін əрқашан су беру жүйелеріне, ешқашан бұйымға тікелей

Бұйымның муфтасы мен су жеткізу жерін бекітіңіз. Бұл жоғары қысымды тазалағыш беттегі суды, мысалы, жаңбыр не тоғаннан, сорғыту үшін кері клапаны (қосымша ке- рек-жарақ, тапсырыс нөмірі 4.440-238) бар KÄRCHER сорғыту шлангісімен бір- ге пайдаланылады (максималды сорғыту биіктігін техникалық мəліметтерден қараңыз). Сорғыту шлангісін сумен толтырыңыз. Сорғыту шлангісін бұйымның су жет- кізу жеріне бекітіңіз жəне су көзіне (мысалы, жаңбыр) іліп қойыңыз. Назар аударыңыз 2 минуттан артық құрғақ күйдегі жұмыс жоғары қысымды сорғыштың зақымдалуына апарып соғады. Бұйымды 2 минут ішінде қысымсыз қалпына келтіріңіз, бұйымды өшіріңіз жəне "Ақаулықтар бойынша анықтама" бөліміндегі нұсқауларды орындаңыз.

Жоғары қысымды шлангіні орайтын барабаннан толығымен босатыңыз. Сонымен қатар тасымалдау тұтқасын ұстап тұрыңыз. Нұсқау: Жетекші тұтқа қауіпсіздік күйінде болғанда, оны алдын ала жоғары көтеріңіз. Су ағыны шлангісін су жеткізу жерін- дегі муфтаға орнатыңыз. Нұсқау: Су жіберу шлангісі бұйыммен бірге сатылмайды. Су ағыны шлангісін су беру жүйесіне

Құбыр кранын толығымен ашыңыз. Электр ашасын электр розеткасына

Бұйымды "I/ON" күйіне ауыстырыңыз. Қол бүріккішінің иінтірегін құлыптан

Иінтіректі тартыңыз да, бұйым

Су көпіршіксіз қол бүріккішіне шығарылмағанша бұйымды жұмыс істетіңіз (макс. 2 минут). Қол бүріккішінің иінтірегін босатыңыз. Нұсқау: Иінтірек босатылғаннан кейін бұйым өшіріледі. Жүйедегі жоғары қысым сақталады. Қол бүріккішінің иінтірегін құлыптаңыз.

Жоғары қысымды шүмекке су ағыны күшейтілгенде қол бүріккішіне қайтарым күші артады. Қауіпсіз күйді қамтамасыз ету үшін қол бүріккіші мен шашырату құбырын жақсылап

Жоғары қысыммен шығарылып шашы- ралатын ағымдарын лайықсыз түрде қолданғанда қауіп түсуі мүмкін. Осы ағымдардың адамдарға, жануарлар не аңдарға қарсы, істе болған электр құралдарға немесе бұйымның өзіне қарсы бағытталмауы тиіс. Назар аударыңыз Шина, лак не ағаш сияқты сезімтал беттерді шашырату құбырымен тазаламаңыз, себебі зақымдалу қаупі

Назар аударыңыз Бояуға зақым келтіру қаупі

қылшақты пайдаланған кезде оны кір не басқа бөлшектерден бос ұстау керек.

Шашырату құбырын қол бүріккішіне енгізіңіз жəне 90° айналымда

Суды ашық сауыттан сорғыту Бұйымды іске қосу

286 KK– 11 Қол бүріккішінің иінтірегін құлыптан

Иінтіректі тартыңыз да, бұйым

Жасанды тазалағыш заттарды неме- се химиялық заттарды қолдану бұйым қауіпсіздігіне зиян келтіруі мүмкін. Əр тазалау жұмысы үшін тек KÄRCHER тазалағыш жəне күту зат- тарын пайдаланыңыз, себебі олар бұйымыңызбен пайдаланылу үшін ар- найы жасақталған. Басқа тазалағыш жəне күту заттарын пайдалану мезгіл- сіх тозуға жəне кепілдіктің бұзылуына əкелуі мүмкін. Арнайы дүкенді хабардар

немесе тікелей KÄRCHER ақпараттық бөліміне хабарласыңыз.

Жасанды тазалағыш заттарды пайда- лану ауыр жарақаттарға не улануға апарып соғуы мүмкін. Тазалау бұйымдар қолдану кезінде та- залау бұйым шығарушының заттардың қауіпсіздік паспортты, əсіресе жеке қорғану құралдар туралы нұсқауларды сақтау қажет. Тазалағыш зат бойынша нұсқау: Ең көп таралған KÄRCHER тазалағыш зат- ты бұл бұйым үшін қолдануға əлдеқашан дайын қақпағы бар Plug 'n' Clean

зат бөтелкесінде сатып алуға болады. Бұл шамадан тыс толудан не толтырудан қорғайды.

Plug 'n' Clean тазалағыш зат бөтелкесінің қақпағын алып тастаңыз жəне бөтелкенің тесігін төмен қаратып тазалағыш затқа арналған ұяшыққа салыңыз.

Тазалағыш зат қоспасының сорғыту мөлшерін тазалағыш заттың мөлшер реттегішімен орнатыңыз. Қысым реттегіші бар шашырату құбырын (Vario Power) пайдаланыңыз. Шашырату құбырын "Mix"

Нұсқау: Осының нəтижесінде пайда- лану кезінде тазалағыш зат қоспасы су ағынына қосылады.

Көбік шүмегінің тазалағыш зат сауы- тын тазалағыш зат қоспасымен толтырыңыз (мөлшер нұсқауларын тазалағыш заттың қабында қараңыз). Тазалау бұйымын құрғақ үстіртке үнемді түрде шашыратып, сіңу үшін (кептіріп кеткізбей ғана) біраз қалтыруыңыз лазым. Ерітілген кірді жоғары

ағынмен шайып жіберіңіз. Қол бүріккішінің иінтірегін босатыңыз. Қол бүріккішінің иінтірегін құлыптаңыз. Қол бүріккішін қол бүріккішін сақтау орнына қойыңыз. Ұзақ жұмыс кідірістері (5 минуттан артық) үшін бұйымды "0/OFF" күйіне ауыстырыңыз. 몇 Сақтық нұсқауы Жүйеде қысым жоқ болғанда жоғары қысымды шлангіні тек қол бүріккішінен не бұйымнан ажыратыңыз. Назар аударыңыз Ағын не жоғары қысымды шлангісін ажырату арқылы қолдану кезінде ыстық суды ұяшықтардан шығаруға

Plug 'n' Clean тазалағыш зат бөтелкесін бекітпеден тартып шығарыңыз жəне қақпақпен жабыңыз. Сақтау үшін 180°-қа айнал- дырып, бекітпеге салыңыз. Қол бүріккішінің иінтірегін

Бұйымды "0/OFF" күйіне орнатыңыз. Құбыр кранын жабыңыз. Тазалағыш затпен жұмыс істеу Ұсынылған тазалау тəсілі Қолдануды уақытша тоқтату Жұмысты аяқтау 287KK– 12 Жүйедегі бар қысымды төмендету үшін қол бүріккішінің иінтірегін

Қол бүріккішінің иінтірегін құлыптаңыз. Электр ашасын электр розеткасынан шығарып алыңыз. Бұйымды су беру жүйесінен ажыратыңыз. 몇 Сақтық нұсқауы Апаттар мен зақымдарды болдырмау үшін бұйымды тасымалдаған кезде салмағына назар аударыңыз (техникалық мəліметтерді қараңыз). Бұйымды тасымалдау тұтқасына

Көлденең тасымалдау үшін: Plug 'n' Clean тазалағыш зат бөтелкесін бекітпеден тартып шығарыңыз жəне қақпақпен жабыңыз. Құрылғыны сырғанап кетуден жəне соғылудан қорғаңыз. 몇 Сақтық нұсқауы Апаттар мен зақымдарды болдырмау үшін сақтау орындарын таңдаған кезде бұйымның салмағына назар аударыңыз (техникалық мəліметтерді қараңыз). Ұзақ уақытқа, мысалы, қыста сақтау үшін "Күту" бөліміндегі нұсқауларды

Бұйымды тегіс бетке қойыңыз. Қол бүріккішіндегі ажырату түймесін басыңыз жəне жоғары қысымды шлангіні қол бүріккішінен ажыратыңыз. Қол бүріккішін қол бүріккішін сақтау орнына қойыңыз. Шашырату құбырын өзінің сақтау ор- нына қойыңыз.

Жоғары қысымды шлангіні орайтын барабанға ораңыз: Шлангіні орайтын барабанның сапын ашыңыз, сағат бағытымен айналдырыңыз жəне сап- ты ары қарай көтеріңіз. Қуат сымы мен қалған керек- жарақтарды бұйымда сақтаңыз. Назар аударыңыз Толығымен босатылмаған бұйым мен керек-жарақтар аяздан бұзылуы

Бұйым мен керек-жарақтарды толығымен босатыңыз жəне аяздан

Бұйымды толығымен судан босатыңыз: Қосылған жоғары қысымды шлангісі мен қосылған су беру жүйесі жоқ бұйымды қосыңыз (макс. 1 минут) жəне жоғары қысымды ұяшықты су қалмағанша жылытыңыз. Бұйымды өшіріңіз. Бұйымды барлық керек- жарақтарымен аяз өткізбейтін жерге сақтауға қойыңыз.

Электрлік токтың соғу қаупі. Құрылғыға қызмет көрсету алдында құрылғыны өшіріп, электр ашасын ро- зеткадан шығарыңыз. Ұзақ уақытқа, мысалы, қыста сақтау

Су жеткізу жеріндегі електі кемпіра- уызбен шешіңіз жəне ағынды су астында тазалаңыз. Құрылғы қызмет көрсетуді қажет етпей-

Қолмен тасымалдау Ұшақтарда тасымалдау Бұйымның сақталынуы Бұйымды сақтау Аяздан қорғаныс Күту мен техникалық тексеру жұмыстары

Қызмет көрсету 288 KK– 13

Электрлік токтың соғу қаупі. Құрылғыға қызмет көрсету алдында құрылғыны өшіріп, электр ашасын ро- зеткадан шығарыңыз. Жөндеу жұмыстары мен электрлік бөлшектер бойынша жұмыстар тек өкілетті қызмет көрсететін маман- дар орындауы керек. Шағын кедергілерді астыда көрсетілген тізімге сəйкес Өзіңіз жоя алуыңыз

Күдікті жағдайларда Қызмет Көрсету бөлімінің арнайы мамандарымен хабарласыңыз. Қол бүріккішінің иінтірегін тартыңыз да, бұйым қосылады. Бұйымның түр тақтасында көрсетілген кернеу ток көзінің керне- уіне сəйкес екендігін тексеріңіз. Қуат сымындағы зақымдардың бар- жоғын тексеріңіз. Əлсіз электрлік ток немесе ұзартқышты пайдалану себебінен кернеудің

Бұйымды қосып, алдымен қол бүріккішінің тұтқасын тартыңыз, со- дан кейін бұйым қосқышын "I/ON" күйіне орнатыңыз. Шашырату құбырындағы

тексеріңіз. Су беру жүйесіндегі жеткілікті беріліс көлемін тексеріңіз. Су жеткізу жеріндегі електі кемпіра- уызбен шешіңіз жəне ағынды су астында тазалаңыз. Бұйымды қолдану алдында желдетіңіз. Бұйымды қосылған шашырату құбырынсыз қосыңыз жəне су көпіршіксіз бүріккішке шығарылғанша жұмыс істетіңіз (макс. 2 минут). Бүйымды өшіріңіз жəне шашырату құбырын қайта жалғаңыз. Жоғары қысымды шүмекті

Шүмек каналынан кірленуді инемен кетіріңіз жəне қайтадан сумен

Су құю мөлшерін қайта тексеріңіз. Бұйымның аздаған кемуі техникалық себеппен орын алды. Қатты кему орын алғанда өкілетті қызмет көрсету маманына хабарласыңыз. Қысым реттегіші бар шашырату құбырын (Vario Power) пайдаланыңыз. Шашырату құбырын "Mix" күйіне

Тазалағыш затқа арналған мөлшер реттегішіндегі параметрлі қайта тексеріңіз. Plug 'n' Clean тазалағыш зат бөтелкесін саңылауын төмен түсіріп ішінде тазалағыш заттың қалғанын тексеріңіз. Кедергілер болғанда

Бұйым жұмыс істемегенде Бұйым іске қосылмайды, мотор

Қатты қысым іркілістері Бұйым бітеулігі жоқ Тазалағыш зат сорғытылмайды 289KK– 14 Қосымша керек-жарақ бұйымды қолданудың мүмкіндіктерін кеңейтеді. Толық ақпаратты KÄRCHER дилеріңізден алыңыз. Тек қана түпнұсқалық KARCHER қосалқы бөлшектер қолданыңыз. Қосалқы бөлшектердің суреттемесі осы нұсқаулықтың соңында берілген. Бұйымдарымыз үшін əр елде жауапты өтім серіктестеріміз тарапынан шығарылатын кепілдеме шарттары күште болады. Егер материалдардың ақаулығы немесе дайындау барысындағы қателіктер табылса, біз ықтимал ақаулықтарды кепіл мерзімі ішінде ақысыз жөндейміз. Кепіл мерзімі ішінде наразылықтарыңыз болса, аспап- ты сатқан сауда мекемесіне немесе жақындағы өкілетті сервистік қызмет көрсету орнына сатып алу чегін көрсетіп, хабарласыңыз. Мекенжайлар төменде берілген: www.kaercher.com/dealersearch Бұйым керек-жарақтары мен қосалқы бөлшектері Арнайы жабдықтар Қосалқы бөлшектер

Өндірілген күні көрсетілген түр кестесінде шифрланған Сонымен бұл мысалда 30190 коды 09 /(2)013 өндірілген күнін білдіреді

Жеке сандардың мағынасы келесідей болады

Өндірілген жылы Өндірілген ғасыры Өндірілген онжылдық Өндірілген айының екінші саны Өндірілген айының бірінші

Техникалық мағлұматтар Электр қуатқа қосу Электр кернеуі 230 1~50

1,8 kW Қорғау дəрежесі IP X5 Қорғау классы I Желілік сақтандырғыш (инерциялы) 10 A Су жеткізу жері Құю қысымы (ең жоғарғы) 0,8 бар Құю температурасы (ең

40 °C Құю мөлшері (ең азы)9л/мин Макс. сорғылау биіктігі 0,5 м Жұмыс параметрлері Жұмыс қысымы 11 бар Макс. рұқсат етілген қысым 13 бар Беріліс мөлшері, су 6,3 л/мин Беріліс мөлшері ең

7,0 л/мин Беріліс мөлшері, тазалағыш зат 0-0,3 л/мин Қол бүріккішінің қайтарым

16 N Мөлшерлер мен салмақтар Ұзындығы 349 мм Жалпақтығы 426 мм Биіктігі 878 мм Салмағы, керек-жарақтармен пайдалануға дайын күйде 15,3 кг EN 60335-2-79 талаптарына сай белгіленген деректер Қолдағы діріл мəні K белгісіздігі <2,5 0,3

Дыбыс қысымы деңгейі L

Дыбыс қысымының өлшеуінің K

дБ(A) дБ(A) Дыбыс күші деңгейі L

Дыбыс қысымының өлшеуінің K

белгісіздігі 92 дБ(A) Техникалық өзгерістер рұқсат етілген. 290 KK– 15 Осы анықтама арқылы біз астыда көрсетілген машина құралының жобалау жəне құрылыс түрі арқылы жəне шығарылып сатылған тəсілі арқылы Еуропа Одағының заңды директиваларының негізгі маңызды қауіпсіздік жəне денсаулық сақтау салаларында қойылған талаптарына сəйкес болғанын растаймыз. Бұйым құрылымына ескертілмеген өзгерістер енгізілсе, аталған мəлімдеме жарамсыз болып табылады. Қол қоюшылар фирма атынан жəне

нұсқауы бойынша əрекет етеді. Документация үшін өкілді:

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Винненден (Германия) Тел.: +49 7195 14-0 Факс: +49 7195 14-0 ЕС стандарттар сəйкестiк туралы декларация Өнім: Жоғары қысыммен тазалағыш Түрі: 1.180-xxx Тиісті ЕС директивалары 2000/14/EG 2004/108/EG 2006/42/EG (+2009/127/EG) 2011/65/ЕО Қолданылған бекітілген стандарттар EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Қолданбалы Сəйкестікті Бағалау туралы ережелер 2000/14/EG V қосымшасы Дыбыс күшінің деңгейі дБ(А) Өлшерілген:89 Кепілдеме берілген:92 Winnenden, 2013/09/01 CEO Head of Approbation 291KKhttp://www.kaercher.com/dealersearch
