kk Пайдалану нұсқаулығының

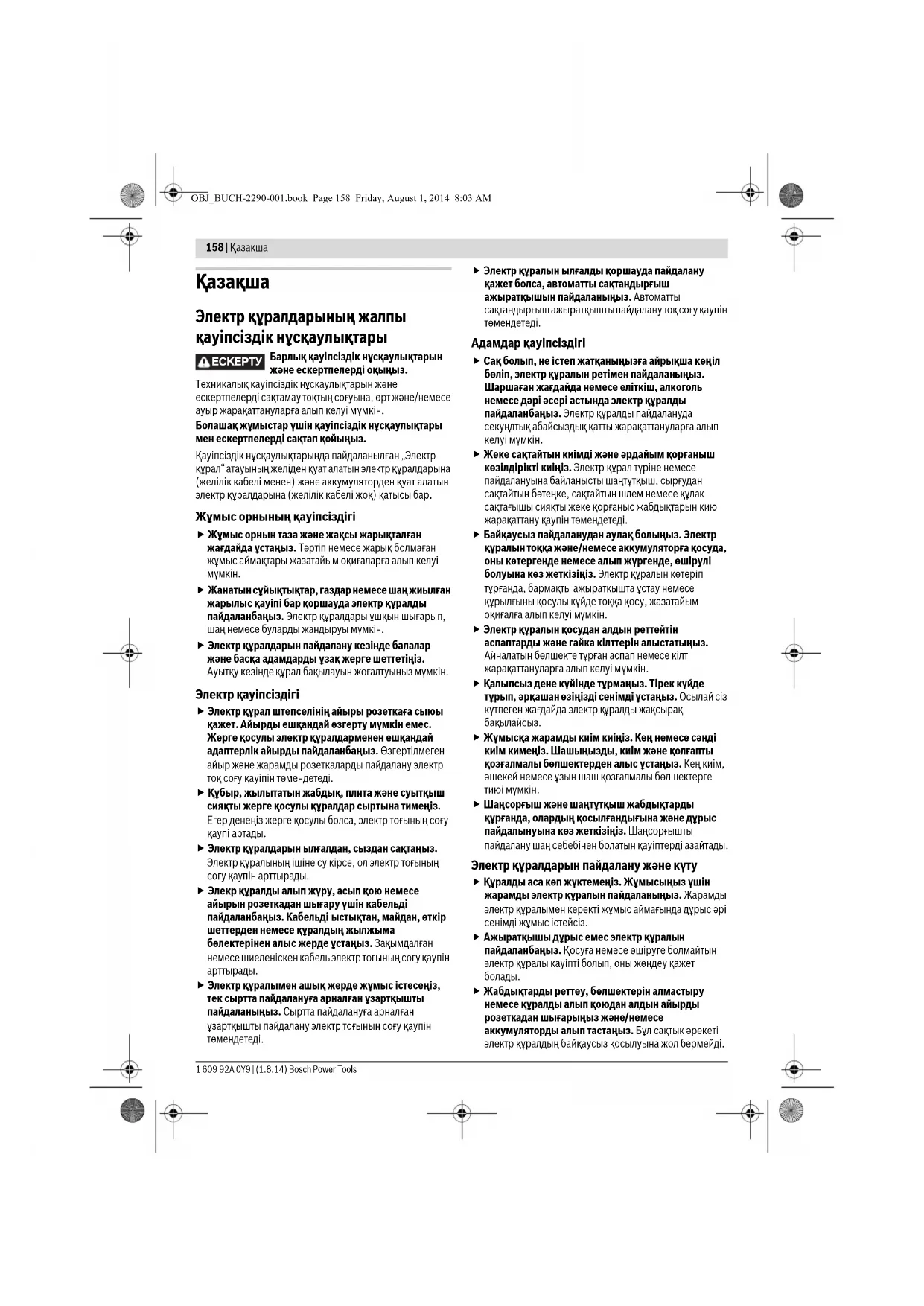

OBJ_BUCH-2290-001.book Page 157 Friday, August 1, 2014 8:03 AM158 | Қaзақша 1 609 92A 0Y9 | (1.8.14) Bosch Power Tools Қaзақша

Электр құралдарының жалпы

қауіпсіздік нұсқаулықтары

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз.

Техникалық қауіпсіздік нұсқаулықтарын және

ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе

ауыр жарақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары

мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған „Электр

құрал“ атауының желіден қуат алатын электр құралдарына

(желілік кабелі менен) және аккумуляторден қуат алатын

электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жұмыс орнының қауіпсіздігі

 Жұмыс орнын таза және жақсы жарықталған

жағдайда ұстаңыз. Тәртіп немесе жарық болмаған

жұмыс аймақтары жазатайым оқиғаларға алып келуі

 Жанатын сұйықтықтар, газдар немесе шаң жиылған

жарылыс қауіпі бар қоршауда электр құралды

пайдаланбаңыз. Электр құралдары ұшқын шығарып,

шаң немесе буларды жандыруы мүмкін.

 Электр құралдарын пайдалану кезінде балалар

және басқа адамдарды ұзақ жерге шеттетіңіз.

Ауытқу кезінде құрал бақылауын жоғалтуыңыз мүмкін.

 Электр құрал штепселінің айыры розеткаға сыюы

қажет. Айырды ешқандай өзгерту мүмкін емес.

Жерге қосулы электр құралдарменен ешқандай

адаптерлік айырды пайдаланбаңыз. Өзгертілмеген

айыр және жарамды розеткаларды пайдалану электр

тоқ соғу қауіпін төмендетеді.

 Құбыр, жылытатын жабдық, плита және суытқыш

сияқты жерге қосулы құралдар сыртына тимеңіз.

Егер денеңіз жерге қосулы болса, электр тоғының соғу

 Электр құралдарын ылғалдан, сыздан сақтаңыз.

Электр құралының ішіне су кірсе, ол электр тоғының

соғу қаупін арттырады.

 Элекр құралды алып жүру, асып қою немесе

айырын розеткадан шығару үшін кабельді

пайдаланбаңыз. Кабельді ыстықтан, майдан, өткір

шеттерден немесе құралдың жылжыма

бөлектерінен алыс жерде ұстаңыз. Зақымдалған

немесе шиеленіскен кабель электр тоғының соғу қаупін

 Электр құралымен ашық жерде жұмыс істесеңіз,

тек сыртта пайдалануға арналған ұзартқышты

пайдаланыңыз. Сыртта пайдалануға арналған

ұзартқышты пайдалану электр тоғының соғу қаупін

 Электр құралын ылғалды қоршауда пайдалану

қажет болса, автоматты сақтандырғыш

ажыратқышын пайдаланыңыз. Автоматты

сақтандырғыш ажыратқышты пайдалану тоқ соғу қаупін

Адамдар қауіпсіздігі

 Сақ болып, не істеп жатқаныңызға айрықша көңіл

бөліп, электр құралын ретімен пайдаланыңыз.

Шаршаған жағдайда немесе еліткіш, алкоголь

немесе дәрі әсері астында электр құралды

пайдаланбаңыз. Электр құралды пайдалануда

секундтық абайсыздық қатты жарақаттануларға алып

 Жеке сақтайтын киімді және әрдайым қорғаныш

көзілдірікті киіңіз. Электр құрал түріне немесе

пайдалануына байланысты шаңтұтқыш, сырғудан

сақтайтын бәтеңке, сақтайтын шлем немесе құлақ

сақтағышы сияқты жеке қорғаныс жабдықтарын кию

жарақаттану қаупін төмендетеді.

 Байқаусыз пайдаланудан аулақ болыңыз. Электр

а және/немесе аккумуляторға қосуда,

оны көтергенде немесе алып жүргенде, өшірулі

болуына көз жеткізіңіз. Электр құралын көтеріп

тұрғанда, бармақты ажыратқышта ұстау немесе

құрылғыны қосулы күйде тоққа қосу, жазатайым

оқиғалға алып келуі мүмкін.

 Электр құралын қосудан алдын реттейтін

аспаптарды және гайка кілттерін алыстатыңыз.

Айналатын бөлшекте тұрған аспап немесе кілт

жарақаттануларға алып келуі мүмкін.

 Қалыпсыз дене күйінде тұрмаңыз. Тірек күйде

тұрып, әрқашан өзіңізді сенімді ұстаңыз. Осылай сіз

күтпеген жағдайда электр қ

 Жұмысқа жарамды киім киіңіз. Кең немесе сәнді

киім кимеңіз. Шашыңызды, киім және қолғапты

қозғалмалы бөлшектерден алыс ұстаңыз. Кең киім,

әшекей немесе ұзын шаш қозғалмалы бөлшектерге

 Шаңсорғыш және шаңтұтқыш жабдықтарды

құрғанда, олардың қосылғандығына және дұрыс

пайдалынуына көз жеткізіңіз. Шаңсорғышты

пайдалану шаң себебінен болатын қауіптерді азайтады.

Электр құралдарын пайдалану және күту

 Құралды аса көп жүктемеңіз. Жұмысыңыз үшін

жарамды электр құралын пайдаланыңыз. Жарамды

электр құралымен керекті жұмыс аймағында дұрыс әрі

сенімді жұмыс істейсіз.

 Ажыратқышы дұрыс емес электр құралын

пайдаланбаңыз. Қосуға немесе өшіруге болмайтын

электр құралы қауіпті болып, оны жөндеу қажет

 Жабдықтарды реттеу, бөлшектерін алмастыру

немесе құралды алып қоюдан алдын айырды

розеткадан шығарыңыз және/немесе

аккумуляторды алып тастаңыз. Бұл сақтық әрекеті

электр құралдың байқаусыз қосылуына жол бермейді.

ЕСКЕРТУ OBJ_BUCH-2290-001.book Page 158 Friday, August 1, 2014 8:03 AMҚaзақша | 159

Bosch Power Tools 1 609 92A 0Y9 | (1.8.14)

 Пайдаланылмайтын электр құралдарды балалар

қолы жетпейтін жайға қойыңыз. Осыларды

білмейтін немесе осы ескертпелерді оқымаған

адамдарға бұл құралды пайдалануға жол бермеңіз.

Тәжірібесіз адамдар қолында электр құралдары қауіпті

 Электр құралдарын ұқыпты күтіңіз. Қозғалмалы

бөлшектердің кедергісіз істеуіне және кептеліп

қалмауына, бөлшектердің ақаусыз немесе

зақымдалмаған болуына, электр құралының

зақымдалмағанына көз жеткізіңіз. Зақымдалған

бөлшектері бар құралды пайдаланудан алдын

жөндеңіз. Электр құралдарының дұрыс к

жазатайым оқиғаларға себеп болып жатады.

 Кескіш аспаптарды өткір және таза күйде сақтаңыз.

Дұрыс күтілген және кескіш жиектері өткір кескіш

аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.

 Электр құралын, жабдықтарды, алмалы-салмалы

аспаптарды және т.б. осы нұсқауларға сай

пайдаланыңыз. Сонымен жұмыс шарттарымен

орындайтын әрекеттерге назар аударыңыз. Электр

құралдарын арналмаған жұмыстарда пайдалану

 Электр құралыңызды тек білікті маманға және

арнаулы бөлшектермен жөндетіңіз. Сол арқылы

электр құралының қауіпсіздігін сақтайсыз.

Бұрыштық тегістеу машиналарын

пайдалану кезіндегі қауіпсіздік

Тегістеу, егеуқұм қағазымен тегістеу, сымды

щеткалармен жұмыс жасау және тегістеу

шеңберін пайдаланудағы жалпы қауіпсіздік

 Бұл электр құралы тегістеу машинасы ретінде,

егеуқұм қағазымен, сымды щеткамен жұмыс

істеуге және тегістеу-кесу машинасы ретінде

пайдалануға арналған. Құрылғымен бірге алған

барлық қауіпсіздік нұсқаулықтарын,

ескертпелерді, суреттер мен деректерді сақтаңыз.

Төмендегі нұсқаулықтарды орындамау тоқ соғуына, өрт

және/немесе ауыр жарақаттарға алып келуі мүмкін.

 Бұл электр құралы жылтыратуға арналмаған.

Электр құралын арналмаған жұмыстарда пайдалану

қауіпті және жарақаттар тудыруы мүмкін.

 Осы электр құралына арналмаған және

өндірушімен ұсынылмаған жабдықтарды

Электр құралында берік бекіту

мүмкіндігі бар жабдықтар ғана қауіпсіз пайдалануды

 Алмалы-салмалы аспаптың рұқсат етілген

айналымдар саны кемінде электр құралында

белгіленген максималды айналымдар санына

сәйкес болуы керек. Рұқсат етілгеннен жылдам

айналатын жабдық бұзылып, шашылып кетуі мүмкін.

 Жұмыс құралының сыртқы диаметрі және

қалыңдығы электр құралдың өлшемдеріне сәйкес

болуы керек. Өлшемдері қате анықталған салынған

бөлшек жеткілікті қорғалмайды және бақылаудан

 Ирек оймалы тесіктері бар тегістеу шеңберлері

тегістеу шпинделінің ирек оймасына дәл келуі

келек. Фланец көмегімен орнатылған құралдарды

пайдаланғанда құрал тесігінің диаметрі фланец

әйкес келуі керек. Электр құралда

дұрыс тұрмаған жұмыс құралдары соғылып айналады,

қатты дірілдейді және бақылауды жоғалтуға әкелуі

 Бұзылған алмалы-салмалы аспапты

пайдаланбаңыз. Жұмыс құралдарында, мысалы,

тегістеу шеңберлерінде, әр пайдалану алдында

сынықтар және жарықтар, тегістеу тәрелкелерінде

сынықтар, өтпес болып қалу және қатты тозу бар-

жоғын, сымды щеткаларда бекітілмеген және

сынған сымдар бар-жоғын тексеріңіз. Электр

құралын немесе алмалы-салмалы аспапты түсіріп

алсаңыз, оны тексеріңіз, тек зақымдалмаған

алмалы-салмалы аспапты пайдаланыңыз. Алмалы-

салмалы аспапты тексеріп пайдалану кезінде

және өзге адамдардың айналатын

алмалы-салмалы аспаптан қашық жерде

тұрғанында ғана электр құралын бір минут ішінде

максималды айналымдар санында қосыңыз.

Зақымдалған алмалы-салмалы аспаптар осы тексеру

 Жеке қорғаныс жабдықтарын киіп жүріңіз.

Жұмыста бетті толық қорғайтын масканы, көз

сақтауышын немесе қорғаныш көзілдірікті киіңіз.

Қажет болса шаңтұтқыш, қорғауыш қолғапты,

алжапқышты немесе басқа да қорғаныс киімдерін

киіңіз. Көздер әртүрлі ж

ұмыстардан пайда болып

шашылатын бөтен бөлшектерден қорғануы қажет.

Шаңтұтқыш және газқағар жұмыс кезінде пайда

болатын шаңды сүзгіден өткізеді. Дыбысы қатты

шуылда көп болу есту қабілетіңізді төмендетуі мүмкін.

 Басқа адамдардың жұмыс кеңістігінен қашық

тұрғанына көз жеткізіңіз. Жұмыс кеңістігіне кірген

әрбір адам жеке қорғаныш жабдықтарын киюі

қажет. Дайындама немесе бұзылған алмалы-салмалы

аспаптың сынған бөлшектері атылып жұмыс

кеңістігінен тыс жерде да зақым келтіруі мүмкін.

 Алмалы-салмалы аспап жасырын тоқ сымына

өз желі кабеліне тиюі ықтимал жұмыс

кезінде құрылғының оқшауланған тұтқасынан

ұстаңыз. Тоқ өтетін сымына тию металлды құрал

бөлшектеріне тоқ беріп тоқ соғуына алып келуі мүмкін.

OBJ_BUCH-2290-001.book Page 159 Friday, August 1, 2014 8:03 AM160 | Қaзақша

1 609 92A 0Y9 | (1.8.14) Bosch Power Tools

 Желі кабелін айнаталын алмалы-салмалы аспаптан

қашық жерде ұстаңыз. Құрылғыны бақылауды

жоғалтсаңыз, желі кабелі кесіліп немесе ілініп,

алақаныңыз немесе қолыңыз айналып тұрған алмалы-

салмалы аспапқа түсіп қалуы мүмкін.

 Алмалы-салмалы аспап толық тоқтамайынша

электр құралын босатушы болмаңыз. Айналып

тұрған алмалы-салмалы аспап қойылған жеріне тиіп,

электр құралын бақылауды жоғалтуыңыз мүмкін.

 Электр құралын тасымалдау кезінде қосушы

болмаңыз. Кездейсоқ тиюі арқылы айналып тұрған

алмалы-салмалы аспап киіміңізге оралып, денеңізді

ауыр жарақаттауы мүмкін.

 Электр құралыңыздың желдеткіш тесігін жүйелі

ыз. Қозғалтқыш турбинасы құрылғы

ішіне көп шаң тартады, металды шаң жиналып электр

қауіпін тудыруы мүмкін.

 Электр құралын ешқашан жанғыш материалдар

жанында пайдаланбаңыз. Ұшқындар бұл

материалдарды жандыруы мүмкін.

 Сұйық салқындатқыштарды қажет ететін

құралдарды пайдаланбаңыз. Суды немесе басқа

салқындатқыш сұйықтықтарды пайдалану ток соғуына

Кері соққы және сәйкес қауіпсіздік

техникасының ережелері

 Кері соққы сыналанып, тұрып қалған немесе айналып

жатқан орнатылған құралдың, мысалы, тегістеу

шеңберлерінің, тегістеу тәрелкелерінің, сымды

щеткалардың және т.б. кенет реакциясының нәтижесі

болып табылады. Тұрып қалу немесе сыналану

айналып жатқан құралдың кенет тоқтап қалуына

әкеледі. Бұл кезде бақыланбайтын құрал бұғатталу

орнында жұмыс құралының айналу бағытына қарсы

Тегістеушеңбері бұғатталса немесе дайындамада

тұрып қалса, онда дайындамаға кіргізілген тегістеу

шеңберінің жиегі қысылып қалуы және нәтижесінде

шеңбердің дайындамадан ыршуына немесе кері

соққыға әкелуі мүмкін. Бұл кезде бұғатталу орнындағы

ытына байланысты тегістеу шеңбері

операторға немесе одан ары қозғалады. Тегістеу

шеңбері сынуы мүмкін.

Кері соққы электр құралды дұрыс пайдаланбаудың

немесе оператор қатесінің салдары болып табылады.

Мұны төменде сипатталғандай тиісті сақтық шараларын

қолдану арқылы болдырмауға болады.

 Электр құралды берік ұстаңыз, денеңіз кері

соққыларды ұстап қалатындай қалыпта болуы

керек. Айналымдар артқан кезде кері соққыларға

немесе реакциялық моменттерге мүмкіндігінше

жақсы қарсы тұру үшін бар болса қосымша тұтқаны

пайдаланыңыз. Оператор тиісті сақтық шараларының

көмегімен кері соққыларға және реакциялық

моменттерге қарсы тұра алады.

ңыз айналып жатқан құралдың жанында

болмауы керек. Кері соққы кезінде құрал қолыңызға

 Кері соққы кезінде электр құрал жылжитын

аумақтан ары тұрыңыз. Кері соққы электр құралды

бұғатталу орнындағы тегістеу шеңберінің қозғалысына

кері бағытта жылжытады.

 Бұрыштарда, үшкір жиектерде және т. б. әсіресе

абайлап жұмыс істеңіз. Жұмыс құралының

дайындамадан ыршуын және сыналануын

болдырмаңыз. Айналып жатқан жұмыс элементі

бұрыштарда, үшкір жиектерде және ыршу кезінде

сыналануға бейім. Бұл бақылауды жоғалтуды және кері

 Аралау шынжырларын ж

әне аралау полотносын

пайдаланбаңыз. Мұндай жұмыс құралдары жиі кері

соққының немесе электр құралды бақылауды

жоғалтудың себебіне айналады.

Тегістеу және кесу туралы арнайы нұсқаулар

 Тек осы электр құралына арналған қорғағыш

қаптамаларды ғана пайдаланыңыз. Электр

құралыңызға арналмаған абразивті құралдар жеткілікті

жабылмайды және қауіпті болуы мүмкін.

 Құрал қорғағыш қаптаманың деңгейінен шығып

тұрмау үшін майысқан тегістеу дискісін электр

құралға берік және мүмкіндігінше жоғары

қауіпсіздік деңгейімен орнату керек. Қорғағыш

қаптаманың деңгейінен шығып тұратын, дұрыс

орнатылмаған тегістеу шеңберін жеткілікті қорғау

орғаныш қаптамасы электр құралында берік

бекітілген, ажарлауыш шарықтың ең кіші бөлшегі

пайдаланушы үшін қауіпсіздік деңгейінің ең

жоғары көрсеткішіне сай реттелген болуы қажет.

Қорғаныш қаптамасы пайдаланушыны сынған

бөлшектерден, ажарлауыш шарығының кездейсоқ

тиюінен және киімді жағып жіберуі мүмкін

ұшқындардан қорғайды.

 Абразивті құралдарды тек ұсынылатын жұмыстар

үшін пайдалану керек. Мысалы: ешқашан кесу

шеңберінің бетін тегістемеңіз. Кесу шеңберлері

материалды жиекпен алуға арналған. Бүйірлік күштер

әсер етсе осы абразивті құрал сынуы мүмкін.

ымдалмаған, таңдалған тегістеу

шеңбері үшін өлшемдері және пішіні дұрыс

қысқыш фланецтерді пайдаланыңыз. Дұрыс

фланецтер тегістеу шеңбері үшін тірек болып табылады

және оның сыну қаупін азайтады. Кесу шеңберлеріне

арналған фланецтер тегістеу шеңберлеріне

арналғаннан ерекшеленуі мүмкін.

 Үлкен электр құралдардың тозған тегістеу

шеңберлерін пайдаланбаңыз. Үлкен электр

құралдарға арналған тегістеу шеңберлері шағын электр

құралдардың жоғары айналу жылдамдықтарына

арналмаған және сынуы мүмкін.

OBJ_BUCH-2290-001.book Page 160 Friday, August 1, 2014 8:03 AMҚaзақша | 161

Bosch Power Tools 1 609 92A 0Y9 | (1.8.14)

Тегістеу шеңберімен кесуге қатысты

қауіпсіздік техникасы туралы қосымша

 Кесу шеңберінің бұғатталуын немесе артық басу

қысымын болдырмаңыз. Тым терең кесулерді

орындамаңыз. Кесу шеңберіне артық жүктеме түсіру

оның еңкеюіне және бұғатталуына әкеледі және

осылайша кері соққының немесе абразивті құралдың

сынуы мүмкіндігін арттырады.

 Айналатын шеңбердің алдындағы және артындағы

аймаққа жақындамаңыз. Кесу шеңберін

дайындамада өзіңізден ары жүргізсеңіз, онда кері

соққы жағдайында айналып жатқан шеңбер бар электр

құрал сізге ыршуы мүмкін.

 Кесу шеңбері сыналанса немесе жұмыс үзілісінде

құралды өшіріңіз және шеңбер тоқтағанша

қозғалтпай ұстаңыз. Әлі айналып жатқан шеңберді

кесілген жерден шығаруға ешқашан тырыспаңыз,

бұл кері соққыға әкелуі мүмкін. Сыналану себебін

анықтаңыз және жойыыңыз.

 Абразивті құрал әлі дайындамада кезде электр

құралды қайтадан қоспаңыз. Кесуді жалғастырмай

тұрып кесу шеңберіне толық айналымдарға жетуге

мүмкіндік беріңіз. Әйтпесе шеңбер тұрып қалуы,

дайындамадан ыршуы және кері соққыға әкелуі

 Кесу шеңбері сыналанған жағдайда кері соққы

мүмкіндігін азайту үшін тақталарды және үлкен

дайындамаларды тіреңіз. Үлкен дайындамалар өз

салмағынан майысуы мүмкін. Дайындаманы кесіп

жатқан жердің екі жағында да, жиектерде де тіреу

 Қабырғаларда және көрінбейтін аумақтарда кесуді

орындау кезінде әсіресе сақ болыңыз. Ендірілетін

кесу шеңбері кесу кезінде су құбырына, электр

сымдарына және басқа нысандарға тиюі, бұл кері

соққыға әкелуі мүмкін.

Егеуқұм қағазымен тегістеу кезіндегі

қауіпсіздік техникасы туралы арнайы

 Өлшемі үлкенірек егеуқұм қағазын

пайдаланбаңыз, өндірушінің егеуқұм қағазының

өлшемдеріне қатысты нұсқауларын басшылыққа

алыңыз. Тегістеу тәрелкесінің жиегінен шығып тұрған

егеуқұм қағазы сыналанудың, жарақаттардың, тегістеу

шеңберінің сынуының себебі болуы мүмкін немесе кері

соққыға әкелуі мүмкін.

Сымды қылшақты (щетканы) пайдаланудағы

арнайы қауіпсіздік нұсқаулықтары

 Сымды қылшақтың әдеттегі пайдалануда да сым

жоғалтуын есте сақтаңыз. Сымдарды қатты басып

артық жүктемеңіз. Шашылып тұрған сымдар киім

және/немесе теріге қадалуы мүмкін.

 Қорғаныш қаптамасының сымды қылшақпен

жанасуына жол бермеңіз. Тәрелке және тостаған

тәрізді щеткалардың диаметрі басу қысымының және

центрифугалық күштердің әсерінен артуы мүмкін.

Басқа да қауіпсіздік және жұмыс

 Желі қуатына назар аударыңыз! Тоқ көзінің қуаты

электр құралдың зауыттық тақтайшасындағы

мәліметтеріне сай болуы қажет.

 Қажетті темір іздеу құралдарын пайдаланып,

жасырылған су, газ, электр сымдарын табыңыз

немесе жергілікті қызмет көрсету ұйымдарын

шақырыңыз. Электр сымдарына тию өрт немесе тоқ

соғуына алып келуі мүмкін. Газ құбырын зақымдау

жарылысқа алып келуі мүмкін. Су құбырына тию

материалдық зиян немесе тоқ соғуына алып келуі

 Қуат өшсе, мысалы, желіде қуат жоқ болып қалса

немесе ашаны розеткадан суырғанда сөндіргіш

бекіткішін алыңыз және өшірулі күйіне орнаты

Бұл арқылы кездейсоқ қосылу болмайды.

 Қорғасын бояу, ағаш, минерал және металдың

кейбір түрлерінің шаңы денсаулыққа зиян болып,

аллергиялық реакция, тыныс алу жолдары

ауруларына және рак ауруына алып келуі мүмкін.

Асбестік материал тек қана мамандар арқылы өңделуі

–Мүмкіншілігінше осы материал үшін сәйкес келетін

шаңсорғышты пайдаланыңыз.

– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.

–P2 сүзгі сыныпындағы газқағарды пайдалану

Өңделетін материалдар үшін еліңізде қолданылатын

ұйғарымдарды пайдаланыңыз.

 Жұмыс орнында шаңның жиналуын болдырмаңыз.

 Дайындаманы бекітіңіз. Қысу құралына немесе

қысқышқа орнатылған дайындама қолыңызбен

салыстырғанда, берік ұсталады.

 Жұмыс кезінде тегістеу шеңбері бұзылса немесе

қорғағыш қаптама/электр құрал құрылғылары бұзылса,

электр құралды бірден сервис қызметіне жіберу керек,

мекенжайларды „Тұтынушыға қызмет көрсету және

пайдалану кеңестері“ тарауынан қараңыз.

 Қорғағыш қаптаманы ұшқындардың оператор

жағына қарай ұшпайтындай етіп орнатыңыз.

 Қорғағыш қаптама редуктор басындағы

бұғаттаудан шығару иінтірегін пайдаланғанда ғана

бұрылуы керек. Әйтпесе құралды пайдалану

мүмкін емес және сервистік қызметке тапсыру

 Тегістеу және кесу шеңберлеріне тимеңіз.

Шеңберлер жұмыс кезінде қызады.

OBJ_BUCH-2290-001.book Page 161 Friday, August 1, 2014 8:03 AM162 | Қaзақша

1 609 92A 0Y9 | (1.8.14) Bosch Power Tools

тоқтатылған күйде басыңыз. Әйтпесе электр құралын

 Тегістеу құралын орнатқаннан кейін қосу алдында

орнатудың дұрыстығын және құралдың еркін

айналатынын тексеріңіз. Тегістеу құралы қорғағыш

қаптамаға және басқа бөлшектерге үйкелмей

айналып жатқанына көз жеткізіңіз.

 Электр құралын мобильды электр көздермен

(генераторлар) пайдалануда қосулы кезінде

қуаттың төмендеуіне немесе әдеттегі болмаған

әрекеттерге алып келуі мүмкін.

 Қатты басу арқылы электр құралын арты

жүктеуіңіз мүмкін. Артық жүктеу электр

құралының қызып кетуіне және зақымдауына

алып келуі мүмкін. Жоғары жүктемеден кейін

электр құралдың біраз салқындауына, бірнеше

минут бос жүрісте жұмыс істеуіне мүмкіндік

 Электр құралды абразивті-кесу станинада

 Ешқашан кесу шеңберлерін сыдырып тегістеу үшін

 Тез қысқыш гайкана тек қана ажарлау және кесу

дискілерінде пайдалану мүмкін. Бұзылмаған мінсіз

тез қысқыш гайкасын пайдаланыңыз.

 Бұрауда редуктор басын шығарып қоймаңыз –

12 суретін, 270 бетінде қараңыз.

 Энергия қуатын үнемдеу үшін электр құралын тек

пайдаланарда қосыңыз.

Төмендегі белгілер пайдалану нұсқаулықтарын оқып

түсіну үшін маңызды. Белгілер менен олардың

мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну

сізге электр құралын дұрыс әрі сенімді пайдалануға

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз

Барлық жұмыстардан алдын электр

құралдың айырын розеткадан

Қорғау қолғабын киіңіз

Құлақ сақтағышын киіңіз.

Қорғаныш көзілдірікті киіңіз

Осы жұмыс басқышы үшін күш

Кіші айналымдар саны

Үлкен айналымдар саны

Қосқыш/өшіргіш бекітілуін ашу

Рұқсат етілмеген әрекеттер

Рұқсат етілген әрекет

Кесімді қуатты пайдалану

Айналым жиілігін реттеу ауқымы

l = ажарлау шпинделінің ұзындығы

= ажарлау шпинделінің диаметрі

D = макс. ажарлау дискінің диаметрі

Айналымдар санын таңдау

Бұрыштық тегістеу машинасы, қорғағыш қаптама,

Арнайы қорғағыш қаптамалар, алмалы-салмалы аспап

және бейнеленген немесе сипатталған басқа жабдықтар

стандартты жинақта қамтылмайды.

Толық жабдықтарды біздің жабдықтар бағдарламамыздан

Тағайындалу бойынша қолдану

Электр құралы метал, тас және керамиканы сыдыру және

плиткаларды бұрғылауға арналған.

Байланысты абразивтер көмегімен кесу үшін кесуге

арналған арнайы қорғағыш қаптаманы пайдалану керек.

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз

Қол қорғағышымен бірге (жабдық) электр құралын

майысқақ тегістеу дискілерімен тазалау немесе тегістеу

үшін пайдалануға болады.

Электр құралы тек құрғақ өңдеуге арналған.

Техникалық мәліметтер

Өнімнің техникалық мәліметтері 255–256 беттегі кестеде

Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа

кернеу және елде қабылданған заңдар бұл мәліметтерді

Электр құралдарының зауыттық тақтайшасындағы тауар

нөмірін ескеріңіз. Кейбір электр құралдарының сауда

атаулары басқаша болуы мүмкін.

Сәйкестік мәлімдемесі

Жеке жауапкершілікпен біз „Техникалық мәліметтер“ де

сипатталған өнімнің 2011/65/EU, 2014/30/EU,

2006/42/EC ережелеріндегі барлық тиісті анықтамала-

рына өзгерістері менен бірге сәйкес екенін және

төмендегі нормаларға сай екенін кепілдендіреміз:

EN 60745-1, EN 60745-2-3.

Техникалық құжаттар (2006/42/EC) төмендегідеi:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANYLeinfelden, 14.07.2014 Шуыл және дірілдеу туралы ақпарат

Өнімдің көлемдері 255–256 беттегі кестеде көрсетілген.

Шу эмиссиясының мәндері EN 60745-2-3 бойынша

жалпы тербелу мәні (үш бағыттың векторлық

қосындысы) және K дәлсіздігі EN 60745 стандартына сай

Осы ескертпелерде берілген дірілдеу пәрмені EN 60745

ережесінде мөлшерленген өлшеу әдісі бойынша

есептелген болып электр құралдарды бір-бірімен

салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу қуатын

шамалап өлшеу үшін де жарамды.

Берілген діріл көлемі электр құралының негізгі

жұмыстары үшін берілген. Егер электр құрал басқа

жұмыстар үшін түрлі керек-жарақтармен басқа алмалы-

салмалы аспаптар менен немесе жетімсіз күтумен

пайдаланылса дірілдеу көлемдері өзгереді. Бұл жұмыс

барысындағы діріл қуатын арттырады.

Дірілдеу қуатын нақты есептеу үшін құрал өшірілген және

қосылған болып пайдаланылмаған уақыттарды да ескеру

қажет. Бұл дірілдеу қуатын бүкіл жұмыс уақытында қатты

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша

қауіпсіздік шараларын қолдану қажет, мысалы: электр

құралды және алмалы-салмалы аспаптарды күту,

қолдарды ыстық ұстау, жұмыс әдістерін ұйымдыстыру.

Кері соққы кезіндегі өшіру жүйесі

Қайта қозғалу сақтағышы

Іске қосу тогының шектеулері

Егеуқұм қағазымен ажарлау

Салмағы 01/2003 EPTA-Procedure

құжатына сай тербелуді төмендедетін

Салмағы 01/2003 EPTA-Procedure

құжатына сай стандартты қосымша

/II Сақтау сыныпының белгісі II

Дыбыстық қуат деңгейі

Дыбыс қаттылығы деңгейі

Тербеліс жиынтық мәні

1 609 92A 0Y9 | (1.8.14) Bosch Power Tools

Монтаж және пайдалану

Төмендегі кесте электр құралды құрастыру және пайдалану әрекеттерінің мақсаттарын көрсетеді. Әрекет мақсаттарының

ескертпелері берілген суретте көрсетілген. Пайдалану түріне байланысты ескертпелердің әртүрлі әдістері қажет.

Қауіпсіздік нұсқауларына назар аударыңыз.

Әрекет мақсаты Сурет Назар аударыңыз Бет

Тегістеуді дайындау 1 257 – 258

Кесуді дайындау 2 259 – 260

Сорғыш қақпақпен тегістеуді

Бояуды кетіруге дайындау 5 265

Зеңді кетіруге дайындау 6 266

Тез қысқыш гайканы орнату 8 267 – 268

Тез қысқыш гайканы шешу 9 268

OBJ_BUCH-2290-001.book Page 164 Friday, August 1, 2014 8:03 AMҚaзақша | 165

Bosch Power Tools 1 609 92A 0Y9 | (1.8.14)

Қызмет көрсету және тазалау

 Дұрыс және сенімді істеу үшін электр құралмен

желдеткіш тесікті таза ұстаңыз.

Төтенше жұмыс жағдайында мүмкін болғанша

шаңсорғышты пайдаланыңыз. Желдеткіш тесікті жиі

үрлеп тазартып артық тоқтан сақтайтын қосқышты

қосыңыз. Металды өңдеуде тоқ өткізетін шаң электр

құралының ішінде жиналуы мүмкін. Электр құралының

оқшаулануы зақымдалуы мүмкін.

Жабдықтарды мұқият сақтаңыз және күтіңіз.

Егер байланыс сымын алмастыру қажет болса,

қауіпсіздіктің төмендеуіне жол бермес үшін алмастыруды

тек Bosch немесе Bosch электр құралдарының

авторизацияланған клиенттерге қызмет к

орталықтарында орындаңыз.

Тұтынушыға қызмет көрсету және

Қызмет көрсету шеберханасы өнімді жөндеу және күту,

сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап

береді. Қажетті сызбалар мен қосалқы бөлшектер туралы

ақпаратты мына мекенжайдан табасыз:

Кеңес беруші Bosch қызметкерлері өнімді пайдалану және

олардың қосалқы бөлшектері туралы сұрақтарыңызға

тиянақты жауап береді.

Барлық сұраулар мен қосалқы бөлшектерге тапсырыс

беру кезінде міндетті түрде электр құрал зауыттық

тақтайшасындағы 10-орынды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек „Роберт Бош“

фирмалық немесе авторизацияланған қызмет көрсету

орталықтарында орындалады.

ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану

қауіпті, денсаулығыңыз

ға зиян келтіруі мүмкін. Өнімдерді

заңсыз жасау және тарату әкімшілік және қылмыстық

тәртіп бойынша Заңмен қудаланады.

Айналымдар санын орнату 11 269

Редукторлық басты бұру 12 270

машинасымен тиімді жұмыс

сұр реңді жай: тұтқа

(айырылған тұтқа беті)

Рұқсат етілген тегістеу аспабын

Керек-жарақтарды таңдау – 273 – 275

Әрекет мақсаты Сурет Назар аударыңыз Бет

OBJ_BUCH-2290-001.book Page 165 Friday, August 1, 2014 8:03 AM166 | Қaзақша

Электр құралдарына қызмет көрсету орталығы

Коммунальная көшесінің бұрышы, 169/1

Факс: +7 (727) 233 07 87

Ресми сайты: www.bosch.kz; www.bosch-pt.kz

Электр құралдар, жабдықтар және бумаларын айналаны

қорғайтын кәдеге жаратуға апару қажет.

Электр құрлдарды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар

бойынша Еуропа 2012/19/EU ережесі

және оның ұлттық заңдарда орындалуы

бойынша басқа пайдаланып болмайтын

электр құралдар бөлек жиналып кәдеге

Техникалық өзгерістер енгізу құқығы сақталады.
