Өнім түрі	Сорғыш
Бренд	Indesit
Модель	IHPC 6.5 AM X
Өлшемдері (Ұ x Т x Биіктік)	60 x 40 x 59-76.5 см
Ауа шығару диаметрі	150 мм (125 немесе 120 мм-ге бейімдеуге болады)
Жарықтандыру қуаты	2 x 20 Вт галогенді, 12 В, G4 түрі
Қуат кернеуі	220-240 В ~ 50 Гц
Жылдамдықтар саны	3 жылдамдық + тоқтату
Басқару түрі	Механикалық түймелер
Май сүзгісі	Ыдыс жуғышта жууға болатын металл сүзгі
Көмір сүзгісі	Белсенді көмір сүзгісі (міндетті емес, жинаққа кірмейді, ең көбі 4 ай қызмет етеді)
Шығару режимі	Сорғыш (сыртқа шығару) немесе фильтрлік (көмір жинағымен қайта өңдеу)
Ең аз қауіпсіздік қашықтығы	55 см (электр пеш) / 65 см (газ немесе аралас)
Биіктікті реттеу	Иә, 59-дан 76.5 см-ге дейін
Күтім	Май сүзгісін ай сайын тазалау; көмір сүзгісін 4 ай сайын ауыстыру; сыртқы бетін дымқыл шүберекпен және бейтарап жуғыш затпен тазалау
Қауіпсіздік	Тазалау алдында ажырату; ашық отты қолданбау; ең аз қашықтықтарды сақтау
Орнату	Қабырғаға бекіту бұрандаларымен бірге; шығару құбыры жинаққа кірмейді

Жиі қойылатын сұрақтар - IHPC 6.5 AM X INDESIT

Май сүзгісін қалай тазалау керек?

Металл май сүзгісін айына бір рет тазалау керек. Оны қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғышта төмен температурада және жылдам циклде жууға болады. Бөлшектеу үшін серіппелі тұтқадан тартыңыз.

Көмір сүзгісін қашан ауыстыру керек?

Көмір сүзгісін ең көбі 4 ай сайын ауыстыру керек. Оны тазалауға немесе қалпына келтіруге болмайды. Ауыстыру үшін сағат тіліне қарсы бұрап шешіңіз, содан кейін жаңасын сағат тілімен бұрап орнатыңыз.

Шамды қалай ауыстыру керек?

Алдымен құрылғыны ажыратыңыз. Шамның суық екеніне көз жеткізіңіз. Қақпақты алу үшін кішкене жалпақ бұрауышты пайдаланыңыз. 12В -20Вт ең көп - G4 галогенді шаммен ауыстырыңыз. Шамды қолмен ұстамаңыз. Қақпақты сыртылдатып жабыңыз.

Сорғыш жұмыс істемесе не істеу керек?

Алдымен электр қуатының бар-жоғын және жылдамдықтың таңдалғанын тексеріңіз. Мәселе сақталса, сорғышты 5 секундқа ажыратып, қайта қосыңыз. Әлі жұмыс істемесе, сатудан кейінгі қызметке хабарласыңыз.

Сорғыш режимінен фильтрлік режимге қалай ауысуға болады?

Сіз белсенді көмір сүзгісі бар керек-жарақ жинағын сатып алуыңыз керек. Бар көмір сүзгісін алып тастаңыз (бар болса) және нұсқаулар бойынша жаңасын орнатыңыз. Фильтрлік режимде шығару құбыры пайдаланылмайды; ауа бөлмеге қайта жіберіледі.

Сорғыш пен пеш арасындағы ең аз қашықтық қандай?

Электр пеші үшін ең аз қашықтық 55 см, газ немесе аралас пеш үшін 65 см. Пеш өндірушісінің нұсқауларында үлкенірек қашықтық көрсетілсе, әрқашан сол нұсқауларды орындаңыз.

Сорғыш шу шығарады, бұл қалыпты ма?

Белгілі бір шу қалыпты, әсіресе жоғары жылдамдықтарда. Егер шу шамадан тыс болса, май сүзгісінің таза екенін және шығару құбырының бітелмегенін тексеріңіз. Құбырдың диаметрі тым кішкентай болса, шуды арттыруы мүмкін.

Сорғышты май сүзгісіз қолдануға бола ма?

Жоқ, сорғышты май сүзгісі дұрыс орнатылмаған күйде ешқашан қолдануға болмайды. Бұл қозғалтқышты зақымдап, өрт қаупін тудыруы мүмкін.

Сорғыштың сыртқы бетін қалай тазалау керек?

Тек дымқыл шүберек пен бейтарап сұйық жуғыш затты пайдаланыңыз. Спиртті, абразивті заттарды немесе қатты тазалау құралдарын қолданбаңыз. Жұмсақ шүберекпен сүртіңіз.

Сорғыш индукциялық плитамен үйлесімді ме?

Иә, сорғыш барлық пеш түрлерімен (электр, газ, индукция) үйлесімді, егер ең аз қауіпсіздік қашықтығы сақталса. Индукциялық плиталар үшін ең аз қашықтық 55 см.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IHPC 6.5 AM X INDESIT

Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз.

Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

ЕСКЕРТУ! Орнату толық аяқталмайынша құрылғыны электр

желісіне қоспаңыз.

Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

Арнайы көрсетілмесе, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.

ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электр қауіптеріне әкелуі мүмкін.

Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

! Кез келген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым сатылған, тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз. ! Нұсқауды мұқият оқыңыз: онда бұйымды қондыру, пайдалану және қауіпсіздік жөнінде маңызды мәлімет бар. ! Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз. ! Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 55 см, ал газ немесе біріктірілген плиталар үшін 65 см-ден кем болмауы тиіс.

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ! Қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелінің дұрыс монтаждалғанына көз жеткізіңіз.

Қуат кабелін ауыстыру

ЕСКЕРТУ! Нәр беруші сымжеліні авторизацияланған техникалық орталықта немесе білікті маман ауыстыруы керек.

АУА ТАРТУ САҢЫЛАУЫ

(сору нұсқалары үшін)

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктерге, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану сору қуатын нашарлатып, ғүрілдеуін күшейтеді.

! Қажетті минималды ұзындықтағы түтікті қолданыңыз. ! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°). ! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. ! Бұл ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.

СҮЗГІЛЕУ НЕМЕСЕ ТҮТІК АРҚЫЛЫ БАҒЫТТАУ?

! Пеш қақпағы сору нұсқасында пайдалануға дайын. Қақпақты сүзгілеу функциясы бар нұсқада пайдалану үшін арнайы САЙМАНДАР ЖИНАҒЫ орнатылуы тиіс. Осы нұсқаулықтың бірінші беттерінде САЙМАНДАР ЖИНАҒЫНЫҢ жабдықталғандығын немесе жеке сатып алу қажеттігін тексеріңіз. Ескертпе: Жабдықталған болса, қақпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін. Қақпақты сору нұсқасынан сүзгілеу нұсқасына ауыстыру туралы ақпарат осы нұсқаулықта берілген.

Түтік арқылы бағыттау нұсқасы

Бу сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен теңдес болуы керек.

Назар аударыңыз! Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзгі нұсқасы

Ол үшін бір көмір сүзгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдында оны май мен иістерден тазартады.

БАСҚАРУ ЭЛЕМЕНТТЕРІ

Сору желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, сору қалпағы басқару қалқанымен жабдықталған.

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ!

Майды тазарту сүзгілеріне техникалық қызмет көрсету Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.

Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады.

Май сүзгісін алып тастау үшін серіппелі босату тұтқасын тартыңыз

Көмір сүзгісіне қызмет көрсету

Ас пісірген кезде жарамсыз иісті ұстап қалады.

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ уақытына байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жууға болмайды және де регенерацияға жарамсыз.

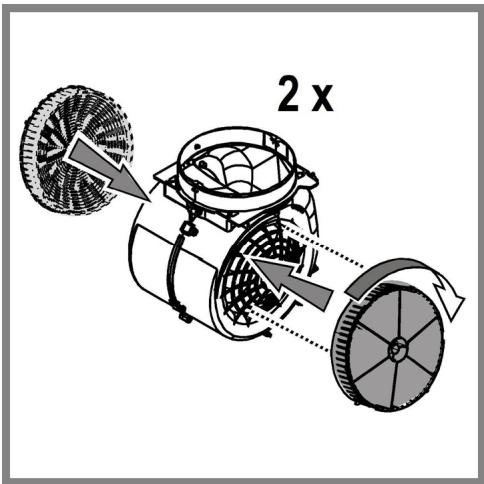

Дөңгелек көмір сүзгісі

Қозғалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз.

Алу үшін оларды сағат тіліне кері бұраңыз.

Лампаларды ауыстыру

Аспапты электр жүйесінен өшіріңіз.

Ескерту! Лампаны ұстамас бұрын, олардың суығанына көз жеткізіңіз.

Ескі шамды қасиеттер жапсырмасында немесе корпуста көрсетілгендей, бірдей түрдегі лампамен алмастырыңыз.

1. Кішкентай бұрауыш немесе ұқсас аспап арқылы қорғаныш панелін шығарып алыңыз.
2. Бұзылған шамды ауыстырыңыз. Тек макс. 12V - 20W - G4 галогендік шамдарды қолданыңыз. Қолыңызбен тигізбеңіз.
3. Қорғаныш панелін жауып қойыңыз (фиксатор көмегімен).

Өнім электрлік және электрондық жабдықтарды қайта өңдеу туралы 2012/19/ЕС Еуропалық директивасына (WEEE) сәйкес таңбаланған.

Өнімді дұрыс қайта өңдеуді қамтамасыз ету арқылы сіз қоршаған ортаға және адам денсаулығына кері әсерді болдырмауға көмектесесіз.

Аспаптағы немесе қоса берілетін құжаттардағы ■ таңбасы бұл аспапты тұрмыстық қалдық ретінде тастауға болмайтынын көрсетеді. Оның орнына оны электрлік және электрондық жабдықтарды қайта өңдеуге арналған қабылдау пунктіне тапсыру керек.

Аспапты қайта өңдеуге тапсыру жергілікті ережелерге сәйкес жүзеге асырылуы тиіс.

Мұндай өнімдерді пайдалану және қайта өңдеу ережелері туралы толық ақпаратты жергілікті әкімшілік органдардан, қалдықтарды қайта өңдеу қызметінен немесе өнімді сатып алған дүкеннен ала аласыз.

Құрылғы келесі стандарттарға сәйкес жобаланған, сыналған және жасалған:

• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЭМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз.

Жылдамдықты тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

АҚАУЛЫҚТАР

Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орындаңыз:

• Қақпақ жұмыс істемесе:

Төмендегілерді тексеріңіз:

- Қуат ажыратылмаған.

- Жылдамдық таңдалған.

• Қақпақ жеткіліксіз қызмет атқарса:

Төмендегілерді тексеріңіз:

- Таңдалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.

- Асүй ауа кірісі үшін жеткілікті желдетіледі.

- Көмір сүзгісі тозбаған (қақпақ сүзу нұсқасында).

• Қақпақ қалыпты әрекет барысында өшірілсе:

Төмендегілерді тексеріңіз:

- Куат ажыратылмаған.

- көп полюсті ажырату құрылғысы өшірілмеген.

Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа уақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.

ТЕХНИКАЛЫҚ ДЕРЕКТЕР

Улгі	Биіктігі (см)	Ені (см)	Қалыңдығы (см)	Шығару түтігінің ø (см)
ІНРС 9.5 АМ XІНРС 9.4 АМ X	59 - 76,570 - 87	90	40	15-12,5-12
ІНРС 6.4 АМ XІНРС 6.4 АМ KІНРС 6.5 АМ X	59 - 76,570 - 87	60	40	15-12,5-12

Жалпы сіңіру мен жарық сіңіруді тексеру үшін тақтаны тексеріңіз.

	Куат (Вт)	Кернеу (В)	Какпак	Өлшемдер (mm)
Alogena	2 x 20W	12	G4	33x∅10

Өніммен бірге берілмеген құрамдастар

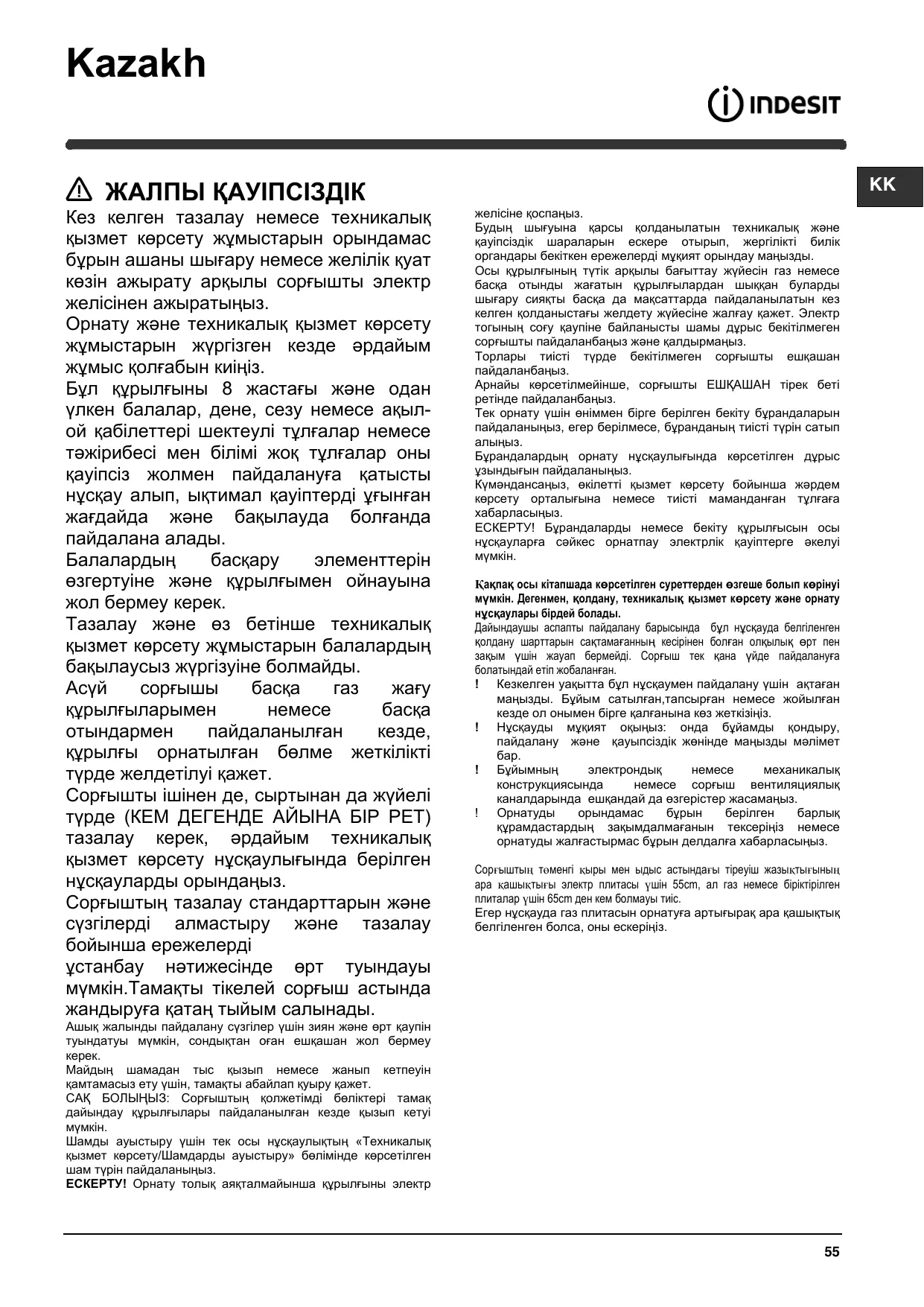

⚠️ ЖАЛПЫ ҚАУІПСІЗДІК
